第三章 墙面装饰构造3
合集下载
建筑装饰构造--第三章墙体构造
二.砖墙构造
(一)砖墙的材料 1.砖 （表3－1）
类型：普通粘土砖、粘土多孔砖、粘土空心砖。 规格：240×115×53、190×190×90。 强度等级(标号)：MU30～MU7.5
2.砂浆
种类——按作用：砌筑砂浆、抹面砂浆、防水砂浆。 按材料：水泥砂浆、混合砂浆、石灰砂浆。
强度等级：M15～M0.4
2.门窗过梁 (1)位置—— 门窗洞口及其它洞口的上部。 (2)作用—— 支承并传递洞口上部荷载，装饰立面。 (3)形式
砖拱过梁 —— 砖砌平拱、弧拱。
钢筋砖过梁 —— 在砖砌体灰缝中埋设钢筋。
钢筋混凝土过梁 —— 将钢筋混凝土粱架在洞口上部。
过梁的形式
(a) 墙面有粉刷时 (b) 窗洞周边做窗套时 (c) 窗顶做窗楣或遮阳板时 (d) 墙面不做粉刷时
4.圈梁的构造做法
—— 钢筋砖圈梁、钢筋混凝土圈梁。
(二)构造柱
设在墙体中的现浇钢筋混凝土立柱。
1.构造柱的作用
—— 约束墙体，防止墙体开裂散塌， 提高墙体整体性和刚度。
2.构造柱的设置位置
——外墙四角；纵横墙交接处； 楼梯间四角；较大洞口两侧； 较长墙体中部。
3.构造柱与墙体的拉接构造
——沿墙体每隔500mm高设2￠6 钢筋伸入墙体长1m。
(二)砖墙砌筑方式
1.实体墙的砌式
砌筑方式——
全顺式、一顺一顶 式、多顺一顶式、每 皮顶顺相间式、两平 一侧式。
墙厚——
12墙、18墙、24墙、 37墙、49墙。
2.空心砖墙和多孔砖墙砌式
全顺式砌筑，墙厚200mm。空心砖用于 非承重墙，多孔砖可用于承重墙。
(三)砖墙的细部构造 1.墙脚构造
(1)墙身防潮层
3墙面装饰构造
3.3 涂刷类墙面装饰构造
涂刷类饰面，是指将建筑涂料涂刷于构配件 表面而形成牢固的膜层，从而起到保护、装饰墙 面作用的一种装饰做法。
涂刷类饰面与其他种类饰面相比，具有工效 高、工期短、材料用量少、自重轻、造价低等优 点。涂刷类饰面的耐久性略差，但维修、更新很
3.3.1 涂料饰面
根据状态的不同，建筑涂料可划分为溶剂型 涂料、水溶性涂料、乳液型涂料和粉末涂料等几
＞100h；遮盖力：1～
施工温度：5℃；表干：
1.1kg/m
30min；实干：24h
名称
主要成分及性能特点
适用范围及施工注意事项
各色丙烯 酸拉毛涂
料
JH8501无 机厚涂料
主酯性耐使要。和水用成该耐性寿分涂污：命染9为 料86年性h苯 具；，乙 有耐粘烯 较碱结、 好性强丙 的：度烯 柔9高6酸韧h。；适 滚 温 实用 、 度 干于 弹 ： ：52水 施℃ 4泥工h；砂均表浆可干基。：层最3或低0m顶施in棚工；，
几种常见的内墙、顶棚涂料的品种和性能举 例，见表3.3。
表3.3 几种常用内墙、顶棚涂料的品种和性能
名称
主要成分及性能特点
适用范围及施工注意事项
LT-1有 光乳胶 涂料
主要成分为苯乙烯、丙烯酸酯。 本品无臭、无着火危险，施工 性能好，能在潮湿的表面施工， 保光性和耐久性较好
适用于混凝土、灰泥、木质 基面，刷、喷施工均可。使 用时严禁掺入油料和有机溶 剂。最低施工温度：8℃； 相对湿度≤85%
彩色滚 花涂料
主要成分为聚乙烯醇。本品无
毒、无味，质感好，类似墙布 和塑料壁纸。耐水性：48h； 耐碱性：48h；耐擦洗：200次
可在106内墙涂料上进行滚 花及弹涂装饰
建筑装饰构造(第3版)第三章
• 一、抹灰类饰面类型 • 根据施工部位不同,墙面抹灰可分为内墙抹灰和外墙抹灰.内墙抹灰一
般是指内墙墙面、墙裙和柱体处的抹灰;外墙抹灰一般是指外墙面、 屋檐、窗台、窗楣和腰线等处的抹灰.
下一页 返回
第二节 抹灰类饰面装饰构造
• 根据面层材料及施工工艺的不同,墙面抹灰可分为一般抹灰和装饰抹 灰两种.一般抹灰是指水泥砂浆、石灰砂浆、混合砂浆、聚合物水泥 砂浆、麻刀石灰、纸筋石灰、石膏灰等,分普通、高级两种;装饰抹灰 是指水刷石、斩假石、干粘石、假面砖等,其中水刷石、斩假石面的 施工偏差要求同于一般抹灰中的高级抹灰指标.
料不同和受水浸湿情况,可分别用石灰砂浆、水泥石灰混合砂浆(简称 “混合砂浆”)或水泥砂浆. • 一般来说,室内砖墙多采用１∶３石灰砂浆,或掺入一些纸筋、麻刀,以 增强粘结力并防止开裂;需要做涂料墙面时,底灰可用１∶２∶９或 １∶１∶６水泥石灰混合砂浆;室外或室内有防水、防潮要求时,应采 用１∶３水泥砂浆.混凝土墙体应采用混合砂浆或水泥砂浆.加气混凝 土墙体内墙可用石灰砂浆或混合砂浆,外墙宜用混合砂浆.窗套、腰线 等线脚应使用水泥砂浆.北方地区外墙饰面不宜用混合砂浆,一般采用 的是１∶３水泥砂浆.底层抹灰的厚度为５~１０mm.
上一页 下一页 返回
第二节 抹灰类饰面装饰构造
• ２. 中层抹灰 • 中层抹灰主要起找平和结合的作用,另外,其还可以弥补底层抹灰的干
缩裂缝.一般来说,中层抹灰所用材料与底层抹灰基本相同,厚度为５~ １２mm.在采用机械喷涂时,底层与中层可同时进行,但是厚度不宜超 过１５mm. • ３. 面层抹灰 • 面层又称“罩面”.面层抹灰主要起装饰和保护作用.根据所选装饰材 料和施工方法的不同,面层抹灰可以分为各种不同性质与外观的抹灰. 例如,纸筋灰罩面,即为纸筋灰抹灰;水泥砂浆罩面,即为水泥砂浆抹灰; 在水泥砂浆中掺入合成材料的罩面,即为聚合砂浆抹灰;采用木屑集料 的罩面,即为吸声抹灰;采用蛭石粉或珍珠岩粉作集料的罩面,即为保温 抹灰等.
般是指内墙墙面、墙裙和柱体处的抹灰;外墙抹灰一般是指外墙面、 屋檐、窗台、窗楣和腰线等处的抹灰.
下一页 返回
第二节 抹灰类饰面装饰构造
• 根据面层材料及施工工艺的不同,墙面抹灰可分为一般抹灰和装饰抹 灰两种.一般抹灰是指水泥砂浆、石灰砂浆、混合砂浆、聚合物水泥 砂浆、麻刀石灰、纸筋石灰、石膏灰等,分普通、高级两种;装饰抹灰 是指水刷石、斩假石、干粘石、假面砖等,其中水刷石、斩假石面的 施工偏差要求同于一般抹灰中的高级抹灰指标.
料不同和受水浸湿情况,可分别用石灰砂浆、水泥石灰混合砂浆(简称 “混合砂浆”)或水泥砂浆. • 一般来说,室内砖墙多采用１∶３石灰砂浆,或掺入一些纸筋、麻刀,以 增强粘结力并防止开裂;需要做涂料墙面时,底灰可用１∶２∶９或 １∶１∶６水泥石灰混合砂浆;室外或室内有防水、防潮要求时,应采 用１∶３水泥砂浆.混凝土墙体应采用混合砂浆或水泥砂浆.加气混凝 土墙体内墙可用石灰砂浆或混合砂浆,外墙宜用混合砂浆.窗套、腰线 等线脚应使用水泥砂浆.北方地区外墙饰面不宜用混合砂浆,一般采用 的是１∶３水泥砂浆.底层抹灰的厚度为５~１０mm.
上一页 下一页 返回
第二节 抹灰类饰面装饰构造
• ２. 中层抹灰 • 中层抹灰主要起找平和结合的作用,另外,其还可以弥补底层抹灰的干
缩裂缝.一般来说,中层抹灰所用材料与底层抹灰基本相同,厚度为５~ １２mm.在采用机械喷涂时,底层与中层可同时进行,但是厚度不宜超 过１５mm. • ３. 面层抹灰 • 面层又称“罩面”.面层抹灰主要起装饰和保护作用.根据所选装饰材 料和施工方法的不同,面层抹灰可以分为各种不同性质与外观的抹灰. 例如,纸筋灰罩面,即为纸筋灰抹灰;水泥砂浆罩面,即为水泥砂浆抹灰; 在水泥砂浆中掺入合成材料的罩面,即为聚合砂浆抹灰;采用木屑集料 的罩面,即为吸声抹灰;采用蛭石粉或珍珠岩粉作集料的罩面,即为保温 抹灰等.
墙面装饰构造
1、首先解压binutils-2.15.ta.bz2包； 2、接着配置Binutils工具，建议建立一个新的目录用 来存放配置和编译文件，这样可以使源文件和编译文 件独立开； 3、最后产生Makefile文件。接下来执行make和安装 操作。
安装完成后查看/home/mike/armlinux/tools/bin目录下的文件
linux-libc-headers2.6.12.0.tar.bz2
2、构建ARM Linux交叉编译工具链
2.2.1准备资源文件
首先从网上下载所需资源文件linux-2.6.10.tar.gz、binutils-2.15.tar.bz2、gcc3.3.6.tar.gz、glibc-2.3.2.tar.gz、glibc-linuxthreads-2.3.2.tar.gz和linux-libc-headers2.6.12.0.tar.bz2。然后将这些工具包文件放在新建的/home/mike/downloads目录下， 最后在/home/mike目录下解压crosstoo1-0.42.tar.gz
这一步的目的主要是建立arm-linux-gcc工具，注意这个gcc没有glibc 库的支持，所以只能用于编译内核、BootLoader等不需要C库支持的程 序，后面创建C库也要用到这个编译器，所以创建它主要是为创建C库 做准备，如果只想编译内核和BootLoader，那么安装完这个就可以到此 结束。
Binutils工具安装依赖于Bash、Coreutils、Diffutils、GCC、Gettext、G1ibc、 Grep、Make、Perl、Sed、Texinfo等工具。
2、构建ARM Linux交叉编译工具链
介绍完Binutils工具后，下面将分步介绍安装binutils-2.15的过程。
安装完成后查看/home/mike/armlinux/tools/bin目录下的文件
linux-libc-headers2.6.12.0.tar.bz2
2、构建ARM Linux交叉编译工具链
2.2.1准备资源文件
首先从网上下载所需资源文件linux-2.6.10.tar.gz、binutils-2.15.tar.bz2、gcc3.3.6.tar.gz、glibc-2.3.2.tar.gz、glibc-linuxthreads-2.3.2.tar.gz和linux-libc-headers2.6.12.0.tar.bz2。然后将这些工具包文件放在新建的/home/mike/downloads目录下， 最后在/home/mike目录下解压crosstoo1-0.42.tar.gz
这一步的目的主要是建立arm-linux-gcc工具，注意这个gcc没有glibc 库的支持，所以只能用于编译内核、BootLoader等不需要C库支持的程 序，后面创建C库也要用到这个编译器，所以创建它主要是为创建C库 做准备，如果只想编译内核和BootLoader，那么安装完这个就可以到此 结束。
Binutils工具安装依赖于Bash、Coreutils、Diffutils、GCC、Gettext、G1ibc、 Grep、Make、Perl、Sed、Texinfo等工具。
2、构建ARM Linux交叉编译工具链
介绍完Binutils工具后，下面将分步介绍安装binutils-2.15的过程。
第三章墙面装饰构造3
第三章墙面装饰构造3
3.4 罩面板类墙体饰面构造
3.4.1 罩面板类饰面的特 点
⑴ 装饰效果丰富 不同的饰面板，因材质不同， 可以达到不同的装饰效果。 • 采用木条、木板做墙裙、 护壁使人感到温暖、亲切、舒 适、美观；
3.4 罩面板类墙体饰面构造
• 采用木材还可以按设计需要加工成各种弧面或形体转折， 若保持木材原有的纹理和色泽，则更显质朴、高雅；
在主体结构上。 ◇固定骨架（以金属条形扣板钉接式安装为例）
木龙骨—水泥钢钉与墙固定，竖900，横500间距. 轻钢龙骨—膨胀螺栓与结构主体固定，或用射钉和连接件 与砼固定。 ◇安装金属条形扣板 从墙面一端开始，沿顺序钉固、卡装 、固定。 ◇细部处理
不锈钢包柱饰面施工
不锈钢包柱工艺 流程：
放线→制作、安装 骨架→安装衬板→ 安装不锈钢饰面板 →板缝处理→抛光
◇骨架与结构柱连接固定 需用支撑杆件（方木或角钢）， 用膨胀螺栓或射钉。
◇骨架形体校正
◇安装不锈钢饰面板(圆柱)、板缝处理 按设计将不锈钢面加 工成2-3个曲面构件，直接卡口或嵌槽压口式连接曲面成 圆柱面。
◇柱面抛光 安装完，去除保护膜，用绒轮抛光机对柱面抛 光，直到光彩照人。
3.4 罩面板类墙体饰面构造
但33玻石璃膏饰板面饰容面易构破光造碎，洁故不坚宜设硬在墙的、柱原面较木低的、部位胶，否合则要板加以、保护装。 饰板、硬质纤维板等可用
4 罩面板类墙体饰面构造
不4 锈罩钢面包板作柱类工墙墙艺体流饰面程面：构护造 壁，护壁高度1～左右，甚至与顶棚做平。其构造
按4 施罩工面方板方法类：墙法现体场饰是刷面胶构：裱造贴先壁纸在和背墙面预内涂胶预直接埋铺贴木壁纸砖； ，墙面抹底灰，刷热沥青或铺油
3.4 罩面板类墙体饰面构造
3.4 罩面板类墙体饰面构造
3.4.1 罩面板类饰面的特 点
⑴ 装饰效果丰富 不同的饰面板，因材质不同， 可以达到不同的装饰效果。 • 采用木条、木板做墙裙、 护壁使人感到温暖、亲切、舒 适、美观；
3.4 罩面板类墙体饰面构造
• 采用木材还可以按设计需要加工成各种弧面或形体转折， 若保持木材原有的纹理和色泽，则更显质朴、高雅；
在主体结构上。 ◇固定骨架（以金属条形扣板钉接式安装为例）
木龙骨—水泥钢钉与墙固定，竖900，横500间距. 轻钢龙骨—膨胀螺栓与结构主体固定，或用射钉和连接件 与砼固定。 ◇安装金属条形扣板 从墙面一端开始，沿顺序钉固、卡装 、固定。 ◇细部处理
不锈钢包柱饰面施工
不锈钢包柱工艺 流程：
放线→制作、安装 骨架→安装衬板→ 安装不锈钢饰面板 →板缝处理→抛光
◇骨架与结构柱连接固定 需用支撑杆件（方木或角钢）， 用膨胀螺栓或射钉。
◇骨架形体校正
◇安装不锈钢饰面板(圆柱)、板缝处理 按设计将不锈钢面加 工成2-3个曲面构件，直接卡口或嵌槽压口式连接曲面成 圆柱面。
◇柱面抛光 安装完，去除保护膜，用绒轮抛光机对柱面抛 光，直到光彩照人。
3.4 罩面板类墙体饰面构造
但33玻石璃膏饰板面饰容面易构破光造碎，洁故不坚宜设硬在墙的、柱原面较木低的、部位胶，否合则要板加以、保护装。 饰板、硬质纤维板等可用
4 罩面板类墙体饰面构造
不4 锈罩钢面包板作柱类工墙墙艺体流饰面程面：构护造 壁，护壁高度1～左右，甚至与顶棚做平。其构造
按4 施罩工面方板方法类：墙法现体场饰是刷面胶构：裱造贴先壁纸在和背墙面预内涂胶预直接埋铺贴木壁纸砖； ，墙面抹底灰，刷热沥青或铺油
3.4 罩面板类墙体饰面构造
装饰材料与构造教案
三、排砖布缝 密缝1～3mm; 离缝4mm以上
直缝镶贴
错缝镶贴
a长边水平密缝 b长边竖直密缝 c密缝错缝 d水平竖直疏缝 e疏缝疏缝 f水平密缝竖直疏缝 g水平疏缝竖直密缝
a混凝土墙
b砖墙
a设备占位数为单数面砖 b设备占位数为双数面砖
涂料饰面
贴面砖工艺
Байду номын сангаас 内墙面砖
刷浆饰面
是指将水质涂料喷刷在建筑物抹灰层或基体等表面上，用于保护墙体、美 化建筑物的装饰层。 室内涂刷：石灰浆、大白粉浆、可赛银浆、色粉浆等 室外涂刷：水泥避水色浆、油粉浆、聚合物水泥浆
第四节 贴面类墙面装饰构造 高中级墙面装饰 陶瓷预制面砖、超薄型天然石材 一、常见贴面材料 1、面砖 2、陶瓷锦砖 玻璃锦砖 3、琉璃
抹灰打底
光滑基底先凿毛
粉面抹平
粉 刷 类 基 本 工 艺
用直尺刮平
墙地面交接处
表面喷涂砂胶
粉面砂浆表面用工 具特殊处理后做涂料
•水刷石
构造做法：12厚1:3水泥砂浆打底 刷一道素水泥浆 面层为水泥石渣浆 刷掉水泥浆，露出石粒 喷雾器喷，使石子外露约为粒径的1/2 面层水泥石渣浆的配比依石渣粒径而定 质量比1:1(粒径8mm) 、1:1.25(粒径6mm) 1:1.5(粒径4mm) 、 厚度为20mm、15mm、10mm。 •斩假石 构造做法：12厚1:3水泥砂浆打底 刷一道素水泥浆 面层为水泥石渣浆（2mm白色米粒石，内掺30％粒径 在 0.3mm左右的白云石屑） 养护一段时间后，用剁斧剁 •干粘石 构造做法：12厚1:3水泥砂浆打底，并扫毛或划出纹道 中层为6mm水泥砂浆 面层为粘结砂浆 手抹或喷石子（一般采用小八厘石渣）
干粘石面层由于表面较为粗糙，自洁度不高，容易产生水渍
《建筑装饰构造》第三章 墙面装饰构造
第三章墙面装饰构造墙面装饰构造包括外墙面和内墙面的装饰构造。
墙面装饰涉及到建筑的外立面和内立面，同时对使用空间和环境的影响很大，设计时要讲究实用性、经济性、装饰性。
第一节概述一、墙体饰面的作用（一）外墙饰面的作用1、保护墙体2、装饰立面3、改善墙体物理性能（二）内墙饰面的作用1、保护墙体2、保证室内使用条件3、美化装饰二、墙体饰面的分类（一）按墙面位置分1、室外墙面装饰2、室内墙面装饰（二）按材料和施工方法分1、抹灰类墙面装饰2、贴面类3、罩面板类4、卷材类5、清水墙面类6、幕墙类等。
其中卷材类适于室内墙面，清水墙面类、幕墙类适于室外墙面，其它几类室内外均可。
第二节抹灰类墙面饰面构造采用各种加色或不加色的水泥砂浆、石灰砂浆、混合砂浆、石膏砂浆、水泥石碴砂浆等做成的饰面抹灰层。
这种做法的优点是取材容易、施工方便、造价底等。
缺点是劳动强度高、湿作业量大、耐久性差。
属中低档装饰。
可用于室内外墙面。
一、抹灰类饰面的构造层次及类型（一）抹灰类饰面的构造层次为避免龟裂、脱落，要分层施工，每层不宜太厚。
构造层次：（1）底层——抹一层。
（2）中间层——抹一层或多层。
（3）饰面层——抹一层。
1、抹灰底层作用是保证饰面层与墙体连接牢固及饰面层的平整度。
不同的基层，底层的处理方法也不同。
（1）砖墙面一般水泥砂浆、混合砂浆做底层，厚度10毫米左右。
常用水泥石灰砂浆。
（2）轻质砌块墙体先在墙面上涂刷一层107胶封闭基层，再做底层抹灰。
装饰要求较高的墙面，还应满钉细钢丝网片再做抹灰。
（3）混凝土墙体做底层之前对基层进行处理。
处理方法有除油垢、凿毛、甩浆、划纹等。
2、中间层作用是找平与粘结，弥补底层的裂缝。
根据要求可分一层或多层，用料与底层基本相同。
3、饰面层作用是装饰。
要求平整、色彩均匀、无裂纹。
可做成光滑和粗糙等不同质感。
（二）抹灰类饰面的类型按所用材料和施工方式分为一般抹灰和装饰抹灰。
1、一般抹灰——用各种砂浆抹平墙面，效果较一般。
第三章 墙体装饰构造
第三章 墙体装饰构造
3. 美化室内环境 内墙装饰能不同程度地改变室内空间的感觉，对美化室内环境和营造 环境氛围起到重要的作用。内墙饰面装饰效果是依靠质感、色彩和线型来 体现的。由于内墙饰面往往是近距离观看的，甚至可能与人体接触，因此， 应选择一些质感和触感较好的材料。墙面如果用高明度的暖色，如米黄、 浅橙等颜色，能使人产生亲切的感觉，同时增大室内视觉空间；墙面如果 用竖向线条分割会使人感到墙面增高，用横向纹理则使人产生低矮的感觉。 内墙装饰会对家具和陈设起到衬托作用，对地面和天花板的装饰也能起到 一定的协调作用。
210
第三章 墙体装饰构造
粘贴外墙面砖 a）外墙面砖构造 b）外墙面砖细部构造
211
第三章 墙体装饰构造
面砖的墙面施工
212
第三章 墙体装饰构造
3. 锦砖 锦砖也称马赛克，可分为陶瓷锦砖和玻璃锦砖。陶瓷锦砖是用优质瓷 土烧制的片状小瓷砖，玻璃锦砖是以玻璃为主要原料，加入二氧化硅，经 高温、熔化发泡后机压成的小方块。锦砖具有防水防潮、便于清洗的优点， 适用于墙体形状多变的装饰工程，可以做成多种颜色，并且色泽稳定、耐 污染、易清洁，近年来已大量应用于外墙饰面中。
2. 根据使用要求不同划分 根据使用要求不同，墙面抹灰可分为一般抹灰和装饰抹灰。
一般抹灰
装饰抹灰
181
第三章 墙体装饰构造
二、墙面抹灰层的构造、组成及作用
墙面抹灰层通常由底层、中层和面层构成，如图所示。
墙面抹灰层
182
第三章 墙体装饰构造
1. 底层抹灰 底层抹灰主要起与基层黏结和初步找平的作用，其材料视基层而定， 如当基层为砖内墙时，可用石灰砂浆；当基层是混凝土时，可用混合砂浆； 当基层需要防水时，应采用水泥砂浆。 2. 中层抹灰 中层抹灰主要起结合的作用，其次是起找平的作用。此外，它还可以 填补底层抹灰的干缩裂缝。其材料与底层抹灰相同。 3. 面层抹灰 面层抹灰主要起装饰和保护的作用。要求表面平整、无裂纹、颜色均 匀，所用的材料根据建筑和装饰的要求确定。
墙面 装饰构造
建筑装饰构造
第3章 墙面装饰构造
学习难度：★★★★★ 重点概念：墙面装饰功能、贴面装饰、玻璃墙面
章节概要
建筑物的主体结构完成后，必须对墙面进行装饰，它可以保护结 构，美化环境，满足使用功能。墙面装饰是建筑装饰的一部分，对建 筑物的室内外空间和环境具有很大影响。
墙面，是指墙体的表面。它是建筑物室内外空间的侧界面，是以 垂直面的形式出现的。墙面分室外墙面（简称“外墙面”）和室内墙 面（简称“内墙面”）两大类，因而墙面装饰也就相应的划分为外墙 装饰和内墙装饰两大类。
第3章 楼地面装饰构造
4.纸筋（麻刀）石灰抹灰 5.石膏灰抹灰 石膏灰抹灰的一般做法是：先用13mm厚1：2～1：3麻刀灰砂浆打底抹平， 要求分两遍抹完，表面平整垂直;再用2～3mm厚13：6：4（石青粉：水：石灰 膏)石膏灰浆罩面，也要求分两適抹完，在第一遍未收水时即进行第二通抹灰， 随即用铁抹子修补压光两遍，最后用铁抹子溜光至表面密实光滑为止。 6.水砂灰抹灰 水砂即沿海地区的细砂，平均粒径0.15mm。在使用时，要用清水淘洗，去 掉污泥杂质，含泥量不超过2%为宜。 7.膨胀珍珠岩灰浆抹灰 膨胀珍珠岩灰浆，是指以膨胀珍珠岩为骨料，以水泥或石灰膏为胶凝材料， 按一定比例配制而成的灰浆。它具有容重轻、导热系数低、保温效果好等特点， 一般用于保温、隔热要求较高的内墙抹灰。膨胀珍珠岩灰浆抹灰广泛用做加气 混凝土条板、现浇混凝土墙.2.3装饰抹灰饰面做法 装饰抹灰除了具有与一般抹灰相同的功能外，还有其本身装饰工艺的特殊 性，所以其饰面往往有鲜明的艺术特色和强烈的装饰效果。 1.拉条饰面 拉条饰面是用杉木板制作的刻有凹凸形状的模具，沿贴在墙面上的木导轨， 在抹灰面层上通过上下拉动而形成的。其底灰与中层灰的处理与一般抹灰类相 同。根据所拉条形的粗细，面层砂浆有不同的配比。细条形拉条灰抹面层用水 泥：细纸筋石灰膏：砂=10.5：2的纸筋混合砂浆;粗条形拉条灰抹面层分两层 不同配比，底层砂浆为水泥：细纸筋石灰膏：砂=1：0.5：2.5的水泥纸筋石灰 膏，面层为水泥：细纸筋石灰膏=1：0.5的水泥纸筋石灰青，两者均需分多次 加浆抹平、拉模而成。
第3章 墙面装饰构造
学习难度：★★★★★ 重点概念：墙面装饰功能、贴面装饰、玻璃墙面
章节概要
建筑物的主体结构完成后，必须对墙面进行装饰，它可以保护结 构，美化环境，满足使用功能。墙面装饰是建筑装饰的一部分，对建 筑物的室内外空间和环境具有很大影响。
墙面，是指墙体的表面。它是建筑物室内外空间的侧界面，是以 垂直面的形式出现的。墙面分室外墙面（简称“外墙面”）和室内墙 面（简称“内墙面”）两大类，因而墙面装饰也就相应的划分为外墙 装饰和内墙装饰两大类。
第3章 楼地面装饰构造
4.纸筋（麻刀）石灰抹灰 5.石膏灰抹灰 石膏灰抹灰的一般做法是：先用13mm厚1：2～1：3麻刀灰砂浆打底抹平， 要求分两遍抹完，表面平整垂直;再用2～3mm厚13：6：4（石青粉：水：石灰 膏)石膏灰浆罩面，也要求分两適抹完，在第一遍未收水时即进行第二通抹灰， 随即用铁抹子修补压光两遍，最后用铁抹子溜光至表面密实光滑为止。 6.水砂灰抹灰 水砂即沿海地区的细砂，平均粒径0.15mm。在使用时，要用清水淘洗，去 掉污泥杂质，含泥量不超过2%为宜。 7.膨胀珍珠岩灰浆抹灰 膨胀珍珠岩灰浆，是指以膨胀珍珠岩为骨料，以水泥或石灰膏为胶凝材料， 按一定比例配制而成的灰浆。它具有容重轻、导热系数低、保温效果好等特点， 一般用于保温、隔热要求较高的内墙抹灰。膨胀珍珠岩灰浆抹灰广泛用做加气 混凝土条板、现浇混凝土墙.2.3装饰抹灰饰面做法 装饰抹灰除了具有与一般抹灰相同的功能外，还有其本身装饰工艺的特殊 性，所以其饰面往往有鲜明的艺术特色和强烈的装饰效果。 1.拉条饰面 拉条饰面是用杉木板制作的刻有凹凸形状的模具，沿贴在墙面上的木导轨， 在抹灰面层上通过上下拉动而形成的。其底灰与中层灰的处理与一般抹灰类相 同。根据所拉条形的粗细，面层砂浆有不同的配比。细条形拉条灰抹面层用水 泥：细纸筋石灰膏：砂=10.5：2的纸筋混合砂浆;粗条形拉条灰抹面层分两层 不同配比，底层砂浆为水泥：细纸筋石灰膏：砂=1：0.5：2.5的水泥纸筋石灰 膏，面层为水泥：细纸筋石灰膏=1：0.5的水泥纸筋石灰青，两者均需分多次 加浆抹平、拉模而成。
第3章 墙面装饰构造
发挥。
化学工业出版社
5
建筑装饰构造
3.1 概 述
②改善墙体的物理性能 通过对墙面装饰处理，可以弥补和改善墙体材料在功能方面的
某些不足。墙体经过装饰而厚度加大，或者使用一些有特殊性能的
材料，能够提高墙体保温隔热、隔声等功能。 ③美化建筑立面
由于建筑物的立面是人们在正常视野内所能观赏到的一个主要
面，所以外墙面的装饰处理即立面装饰所体现的质感、色彩、线形 等，对构成建筑总体艺术效果具有十分重要的作用。
化学工业出版社
17
建筑装饰构造
3.2 抹灰类墙体饰面构造
表3.1 抹灰厚度及适用砂浆种类 （单位:mm）
底 项 目 砂浆种类 石灰砂浆1:3 混合砂浆1:1:6 水泥砂浆1:3 混合砂浆1:1:6 水泥砂浆1:3 混合砂浆1:1:6 石灰砂浆1:3 水泥纸筋砂浆1:3:4 水泥砂浆1:3 混合砂浆1:1:6 水泥砂浆1:3 加气混凝土界面处理 剂 混合砂浆1:1:4 混合砂浆1:1:6 水泥砂浆1:3 水泥纸筋砂浆1:3:4 水泥砂浆1:3 层 厚度 6 6 6 6 6 6 6 8 7 7 7 6 8 10 5 5 中 间 层 砂浆种类 石灰砂浆1:3 混合砂浆1:1:6 水泥砂浆1:3 混合砂浆1:1:6 水泥砂浆1:3 混合砂浆1:3 石灰砂浆1:3 水泥纸筋砂浆1:3:4 水泥砂浆1:3 混合砂浆1:1:6 水泥砂浆1:3 水泥加建筑胶刮腻子 混合砂浆1:1:5 混合砂浆1:1:4 厚度 10 10 10 10 10 10 10 10 8 8 8 10 10 面 砂浆种类 纸筋灰浆 普通级做法一遍； 中级做法二遍； 高级做法三遍，最 后—遍用滤浆灰。 高级做法厚度为 3.5 层 厚度 2.5 2.5 2.5 2.5 2.5 2.5 2.5 10 10 10 8-10 3.5 3.5 10 2.5 2.5 总 厚 度 18.5 18.5 18.5 18.5 18.5 18.5 20.5 25 25 25 8-10 19.5 21.5 20 12.5 21
第三章 墙柱面装饰构造3-13
墙面裃饰挄所使用的裃饰材料、极造方法和裃饰效果的丌同，分为以下几类。 (1) 抹灰类饰面极造，包括一般抹灰和裃饰抹灰饰面裃饰。 (2) 涂饰类饰面极造，包括涂料和刷浆等饰面裃饰。 (3) 板块类饰面极造，包括石材、陶瓷制品和预制板材等饰面裃饰。 (4) 罩面类饰面极造，包括在墙柱面上粘贴、安裃木质板材和金属板材等。 (5) 卷材类饰面极造，包括裱糊墙柱面和软包墙柱面。 (6) 其他材料类，如玱璃幕墙等。
外墙建筑涂料基本有下列 3 类： (1) 合成树脂乳液外墙涂料，俗称乳胶漆。 (2) 合成树脂乳液砂壁状建筑涂料，俗称彩 砂涂料。 (3) 复层建筑涂料，俗称凹凸复层涂料或复 层浮雕花纹涂料。
定义：饰面砖(板)类饰面是挃将饰面砖、石 材等材料通过相应的极造粘贴或安裃在墙、 柱体基层上的裃饰方法。 分类： ① 饰面砖墙柱面； ② 石材墙柱面。
1. 玱璃饰面的种类 平板玱璃、压花玱璃、磨砂玱璃、彩绘玱 璃、蚀刻玱璃、镜面玱璃等几种墙体饰面 2. 玱璃饰面基本极造 基本极造包括龙骨、木衬板和镜面玱璃
(1) 龙骨。通常采用40mm×40mm 或 50mm×50mm 的小木方，以铁钉钉于预 埋木砖(或加塞木楔)上。 (2) 木衬板。木衬板通常采用15mm 厚的 细木工板或5mm 厚的胶合板，用射钉不墙 筋固定，板不板之间的缝隙应在立筋处。 (3) 镜面玱璃。
4) 拐角极造 阴角和阳角的拐角可采用对接、斜口对接、 企口对接和填块等方法。
阳角极造
阴角极造
定义：金属饰面板是利用一些轻金属，如 铝、铜、铝合金、丌锈钢或钢材等，经加 工制成各类压型薄板，或者在这些薄板上 进行搪瓷、烤漆、喷漆、镀锌或电化覆盖 塑料等处理后，用来做室内外墙面裃饰的 材料。 常用的：单层铝合金板、塑铝板、丌锈钢 板、镜面丌锈钢板、钛金板、彩色搪瓷钢 板和铜合金板等。
外墙建筑涂料基本有下列 3 类： (1) 合成树脂乳液外墙涂料，俗称乳胶漆。 (2) 合成树脂乳液砂壁状建筑涂料，俗称彩 砂涂料。 (3) 复层建筑涂料，俗称凹凸复层涂料或复 层浮雕花纹涂料。
定义：饰面砖(板)类饰面是挃将饰面砖、石 材等材料通过相应的极造粘贴或安裃在墙、 柱体基层上的裃饰方法。 分类： ① 饰面砖墙柱面； ② 石材墙柱面。
1. 玱璃饰面的种类 平板玱璃、压花玱璃、磨砂玱璃、彩绘玱 璃、蚀刻玱璃、镜面玱璃等几种墙体饰面 2. 玱璃饰面基本极造 基本极造包括龙骨、木衬板和镜面玱璃
(1) 龙骨。通常采用40mm×40mm 或 50mm×50mm 的小木方，以铁钉钉于预 埋木砖(或加塞木楔)上。 (2) 木衬板。木衬板通常采用15mm 厚的 细木工板或5mm 厚的胶合板，用射钉不墙 筋固定，板不板之间的缝隙应在立筋处。 (3) 镜面玱璃。
4) 拐角极造 阴角和阳角的拐角可采用对接、斜口对接、 企口对接和填块等方法。
阳角极造
阴角极造
定义：金属饰面板是利用一些轻金属，如 铝、铜、铝合金、丌锈钢或钢材等，经加 工制成各类压型薄板，或者在这些薄板上 进行搪瓷、烤漆、喷漆、镀锌或电化覆盖 塑料等处理后，用来做室内外墙面裃饰的 材料。 常用的：单层铝合金板、塑铝板、丌锈钢 板、镜面丌锈钢板、钛金板、彩色搪瓷钢 板和铜合金板等。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、木与木制品护壁
①基本构造 光洁坚硬的原木、胶合板、装饰板、硬质纤维板等可用
作墙面护壁，护壁高度1～1.8m左右，甚至与顶棚做平。其
构造方法是：先在墙内预埋木砖，墙面抹底灰，刷热沥青或 铺油毡防潮，然后钉双向木墙筋，一般400～600mm(视面板
规格而定)，木筋断面(20～45)mm×(40～45) mm。当要求护
用粘结剂粘贴法是将石膏板直接粘贴在墙面基层上，要 求基层平整、洁净。
3.4 罩面板类墙体饰面构造
图3.33 石膏板饰面构造 (a) 木骨架 (b) 金属骨架
3.4 罩面板类墙体饰面构造
⑵ 塑料护墙板饰面 塑料护墙板主要是指硬质PVC、GRP波形板、格子板、挤 压异形板等，其主要特点是重量轻、易清洁、色彩艳丽、装 饰效果多样、施工更换方便等。用于室内墙面的塑料应具有 低燃烧性能，用于室外墙面的塑料应具有良好的抗老化性。
木材，富有韧性和弹性，具有浓郁的地方风格；竹材易腐 烂、易被虫蛀、易干裂，使用前应进行防腐、防蛀、防裂 处理，如涂油漆、桐油等。 一般应选用直径均匀的竹材，约Φ 120mm左右的整圆或 半圆使用，较大直径的竹材可剖成竹片使用，取其竹青作 面层，根据设计尺寸固定在木框上，再嵌在墙面上，做法 如图3.24所示。
不锈钢包柱饰面施工
不锈钢包柱工艺 流程：
放线→制作、安装 骨架→安装衬板→ 安装不锈钢饰面板 →板缝处理→抛光
不锈钢包柱饰面施工
◇ 放线 弹出地面、顶棚标高线，位置线 ◇制作、安装骨架工序：竖向龙骨定位固定→横向龙骨与竖 向龙骨连接组框→骨架与结构柱连接固定→骨架形体校正 。 ◇竖向龙骨定位固定 顶向底吊垂线定位，竖向龙骨以膨胀 螺栓或射钉与上下结构固定。 ◇横向龙骨与竖向龙骨连接 吊垂线和水平线定位，横向龙 骨间距300-400mm。 ◇骨架与结构柱连接固定 需用支撑杆件（方木或角钢）， 用膨胀螺栓或射钉。 ◇骨架形体校正
塑料护墙板饰面构造是，先在墙体上固定龙骨，然后用卡子
或与板材配套的专门的卡入式连接件将护墙板固定在龙骨上 即可，如图3.34所示。
3.4 罩面板类墙体饰面构造
图3.34 塑料和有机玻璃饰面构造 (a) 塑料板 (b) 有机玻璃
3.4 罩面板类墙体饰面构造
⑶ 装饰吸声板 常用的装饰吸声板有：石膏纤维装饰吸声板、软质纤维 装饰吸声板、硬质纤维装饰吸声板、钙塑泡沫装饰吸声板、 矿棉装饰吸声板、玻璃棉装饰吸声板、聚苯乙烯泡沫塑料装 饰吸声板、珍珠岩装饰吸声板等。它们具有良好的吸音效果，
• 采用木条、木板做墙裙、
护壁使人感到温暖、亲切、舒 适、美观；
3.4 罩面板类墙体饰面构造
• 采用木材还可以按设计需要加工成各种弧面或形体转折， 若保持木材原有的纹理和色泽，则更显质朴、高雅；
3.4 罩面板类墙体饰面构造
• 采用经过烤
漆、镀锌、电
化等处理过的 铜、不锈钢等 金属薄板饰面， 则会使墙体饰 面色泽美观， 花纹精巧，装 饰效果华贵。
3.4 罩面板类墙体饰面构造
图3.31 不锈钢饰面构造
3.4 罩面板类墙体饰面构造
3.4.4 玻璃饰面
玻璃饰面是采用各种平板玻璃、压花玻璃、磨砂玻璃、 彩绘玻璃、蚀刻玻璃、镜面玻璃等作为墙体饰面。玻璃饰面 具有光滑、易于清洁，装饰效果豪华美观的特点，如采用镜 面玻璃墙面可使视觉延伸、扩大空间感、与灯具和照明结合 起来会形成各种不同的环境气氛和光影趣味。但玻璃饰面容 易破碎，故不宜设在墙、柱面较低的部位，否则要加以保护。
3.4 罩面板类墙体饰面构造
图3.22 吸声墙面构造 （a）吸声墙面 （b）甘蔗板（c）装饰吸声板（d）穿孔板
3.4 罩面板类墙体饰面构造
图3.23 扩声墙面构造
3.4 罩面板类墙体饰面构造
③细部构造处理 ⒈板与板的拼接构造：按拼缝的处理方法，可分为平缝、 高低缝、压条、密缝、离缝等方式，如图3.25所示。 ⒉踢脚板构造：踢脚板的处理主要有外凸式与内凹式两 种方式。当护墙板与墙之间距离较大时，一般宜采用内凹式 处理，踢脚板与地面之间宜平接，如图3.26所示。 ⒊护墙板与顶棚交接处构造：护墙板与顶棚交接处的收 口以及木墙裙的上端，一般宜作压顶或压条处理，构造如图 3.27所示。 ⒋拐角构造：阴角和阳角的拐角可采用对接、斜口对接、 企口对接、填块等方法，如图3.28所示。
金属板饰面施工
3.4 罩面板类墙体饰面构造
⑵ 耐久性能好
根据墙体所处环境选择适宜的饰板材料，若技术措施和
构造处理合理，墙体饰面必然具有良好的耐久性。 ⑶ 施工安装简便
饰面板通过镶、钉、拼、贴等构造方法与墙体基层固定，
虽然施工技术要求较高，但现场湿作业量少，安全简便。
3.4 罩面板类墙体饰面构造
3.4.2 木、竹质类饰面
1、材料 2、工具 3、作业条件 ◇ 主体验收（强度、垂直度、预埋件） ◇ 隐蔽验收（水暖、电器管道安装） ◇ 构件、连接件的防火、防腐、防锈处 理
金属饰面板的钉接式安装
金属饰面板的钉接式安装工艺流程：
放线→固定骨架→安装金属饰面板→细部处理 ◇放线 以每层的控制轴线和标高线为基准，按设计要求弹 在主体结构上。 ◇固定骨架（以金属条形扣板钉接式安装为例） 木龙骨—水泥钢钉与墙固定，竖900，横500间距. 轻钢龙骨—膨胀螺栓与结构主体固定，或用射钉和连接件 与砼固定。 ◇安装金属条形扣板 从墙面一端开始，沿顺序钉固、卡装 、固定。 ◇细部处理
◇安装不锈钢饰面板(圆柱)、板缝处理 按设计将不锈钢面加 工成2-3个曲面构件，直接卡口或嵌槽压口式连接曲面成 圆柱面。 ◇柱面抛光 安装完，去除保护膜，用绒轮抛光机对柱面抛 光，直到光彩照人。
3.4 罩面板类墙体饰面构造
金属薄板饰面的一些细部处理
图3.29 铝合金扣板条构造 (a)外墙立面 (b)条板断面 (c)条板固定构造
3.4 罩面板类墙体饰面构造
图3.24 竹木护壁构造 （a）钉半圆竹竿席纹墙面 （b）钉圆竹竿席纹墙面
轻钢龙骨石膏板隔墙
3.4 罩面板类墙体饰面构造
竹木护壁
3.4 罩面板类墙体饰面构造
3.4.3 金属薄板饰面
金属饰面板是利用一些轻金属，如铝、铜、铝合金、不 锈钢、钢材等，经加工制成各类压型薄板，或者在这些薄板 上进行搪瓷、烤漆、喷漆、镀锌、电化覆盖塑料等处理后， 用来做室内外墙面装饰的材料。 工程中应用较多的有彩色涂层钢板、彩色不锈钢板、 镜面不锈钢饰面板、铝合金板、塑铝板等。
质轻、防火、保温、隔热等特性，多用于室内墙面。装饰吸
声板饰面构造比较简单，一般方法是直接贴在墙面上或钉在 龙骨上。
墙面装饰构造
3.1 3.2
概 述 抹灰类墙体饰面构造
3.3
3.4 3.5 3.6
贴面类墙体饰面构造
罩面板类墙体饰面构造 卷材类内墙饰面构造 清水墙饰面构造
3.5 卷材类内墙饰面构造
3.5 卷材类内墙饰面构造
彩色不锈钢板
3.4 罩面板类墙体饰面构造
彩色不锈钢 板应用
3.4 罩面板类墙体饰面构造
3、镜面不锈钢饰面板
不锈钢薄板经特殊抛光处理而成。 特点： ◇板面光亮如镜，反射率与镜子相似； ◇耐潮、耐火、耐腐蚀、不破碎； ◇适合高级公用建筑的墙面、柱面、门厅的装饰。
3.4 罩面板类墙体饰面构造
镜面不锈钢饰面板
建筑装饰构造
第三章
墙面装饰构造
墙面装饰构造
3.1 3.2
概 述 抹灰类墙体饰面构造
3.3
3.4 3.5 3.6
贴面类墙体饰面构造
罩面板类墙体饰面构造 卷材类内墙饰面构造 其他饰面构造
3.4 罩面板类墙体饰面构造
3.4.1 罩面板类饰面的特
点
⑴ 装饰效果丰富 不同的饰面板，因材质不同， 可以达到不同的装饰效果。
3.4 罩面板类墙体饰面构造
用钉固定的方法是，首先在墙体上涂刷防潮涂料，然后 在墙体上铺设龙骨，将石膏板钉在龙骨上，最后进行板面修 饰。龙骨用木材或金属制作，金属墙筋用于防火要求较高的 墙面，采用木龙骨时，石膏板可直接用钉或螺丝固定如图 3.33（a）所示。采用金属龙骨时，则应先在石膏板和龙骨
上钻孔，然后用自攻螺丝固定如图3.33（b）所示。
3.4 罩面板类墙体饰面构造
玻璃饰面的应用
3.4 罩面板类墙体饰面构造
玻璃饰面基本构造是： 隔汽防潮层→立木筋→衬板→固定玻璃 在墙基层上设置一层隔汽防潮层；按要求立木筋，间距 按玻璃尺寸，做成木框格；在木筋上钉一层胶合板或纤维板 等衬板；最后将玻璃固定在木边框上。 固定玻璃的方法主要有四种：一是螺钉固定法，在玻璃 上钻孔，用不锈钢螺钉或铜螺钉直接把玻璃固定在板筋上； 二是嵌条固定法，用硬木、塑料、金属(铝合金、不锈钢、 铜)等压条压住玻璃，压条用螺钉固定在板筋上；三是嵌钉 固定法，在玻璃的交点用嵌钉固定；四是粘贴固定法，用环 氧树脂把玻璃直接粘在衬板上。构造方法如图3.32所示。
3.4 罩面板类墙体饰面构造
图3.25 板与板的拼接构造
3.4 罩面板类墙体饰面构造
图3.26 踢脚板构造
3.4 罩面板类墙体饰面构造
图3.27
护墙板与顶棚交接构造
3.4 罩面板类墙体饰面构造
图3.28 拐角构造
3.4 罩面板类墙体饰面构造
2、竹护壁饰面的基本构造
竹材表面光洁、细密、其抗拉、抗压性能均优于普通
3.4 罩面板类墙体饰面构造
4、铝合金板 品种繁多，开发运用比较多的一种装饰材料。 如:铝合金花纹板、铝质浅花纹板、铝及铝合 金波纹板、铝及铝合金压型板、铝合金装饰板。
5、塑铝板
铝合金片和聚乙烯复合材复合加工而成,是新 型高档装饰材料之一。
3.4 罩面板类墙体饰面构造 一 施工准备与前期工作
3.4 罩面板类墙体饰面构造
特点：
◇耐磨、耐用、耐腐蚀、满足防火要求； ◇多用于公用建筑装饰上，做墙板和屋面板等。
①基本构造 光洁坚硬的原木、胶合板、装饰板、硬质纤维板等可用
作墙面护壁，护壁高度1～1.8m左右，甚至与顶棚做平。其
构造方法是：先在墙内预埋木砖，墙面抹底灰，刷热沥青或 铺油毡防潮，然后钉双向木墙筋，一般400～600mm(视面板
规格而定)，木筋断面(20～45)mm×(40～45) mm。当要求护
用粘结剂粘贴法是将石膏板直接粘贴在墙面基层上，要 求基层平整、洁净。
3.4 罩面板类墙体饰面构造
图3.33 石膏板饰面构造 (a) 木骨架 (b) 金属骨架
3.4 罩面板类墙体饰面构造
⑵ 塑料护墙板饰面 塑料护墙板主要是指硬质PVC、GRP波形板、格子板、挤 压异形板等，其主要特点是重量轻、易清洁、色彩艳丽、装 饰效果多样、施工更换方便等。用于室内墙面的塑料应具有 低燃烧性能，用于室外墙面的塑料应具有良好的抗老化性。
木材，富有韧性和弹性，具有浓郁的地方风格；竹材易腐 烂、易被虫蛀、易干裂，使用前应进行防腐、防蛀、防裂 处理，如涂油漆、桐油等。 一般应选用直径均匀的竹材，约Φ 120mm左右的整圆或 半圆使用，较大直径的竹材可剖成竹片使用，取其竹青作 面层，根据设计尺寸固定在木框上，再嵌在墙面上，做法 如图3.24所示。
不锈钢包柱饰面施工
不锈钢包柱工艺 流程：
放线→制作、安装 骨架→安装衬板→ 安装不锈钢饰面板 →板缝处理→抛光
不锈钢包柱饰面施工
◇ 放线 弹出地面、顶棚标高线，位置线 ◇制作、安装骨架工序：竖向龙骨定位固定→横向龙骨与竖 向龙骨连接组框→骨架与结构柱连接固定→骨架形体校正 。 ◇竖向龙骨定位固定 顶向底吊垂线定位，竖向龙骨以膨胀 螺栓或射钉与上下结构固定。 ◇横向龙骨与竖向龙骨连接 吊垂线和水平线定位，横向龙 骨间距300-400mm。 ◇骨架与结构柱连接固定 需用支撑杆件（方木或角钢）， 用膨胀螺栓或射钉。 ◇骨架形体校正
塑料护墙板饰面构造是，先在墙体上固定龙骨，然后用卡子
或与板材配套的专门的卡入式连接件将护墙板固定在龙骨上 即可，如图3.34所示。
3.4 罩面板类墙体饰面构造
图3.34 塑料和有机玻璃饰面构造 (a) 塑料板 (b) 有机玻璃
3.4 罩面板类墙体饰面构造
⑶ 装饰吸声板 常用的装饰吸声板有：石膏纤维装饰吸声板、软质纤维 装饰吸声板、硬质纤维装饰吸声板、钙塑泡沫装饰吸声板、 矿棉装饰吸声板、玻璃棉装饰吸声板、聚苯乙烯泡沫塑料装 饰吸声板、珍珠岩装饰吸声板等。它们具有良好的吸音效果，
• 采用木条、木板做墙裙、
护壁使人感到温暖、亲切、舒 适、美观；
3.4 罩面板类墙体饰面构造
• 采用木材还可以按设计需要加工成各种弧面或形体转折， 若保持木材原有的纹理和色泽，则更显质朴、高雅；
3.4 罩面板类墙体饰面构造
• 采用经过烤
漆、镀锌、电
化等处理过的 铜、不锈钢等 金属薄板饰面， 则会使墙体饰 面色泽美观， 花纹精巧，装 饰效果华贵。
3.4 罩面板类墙体饰面构造
图3.31 不锈钢饰面构造
3.4 罩面板类墙体饰面构造
3.4.4 玻璃饰面
玻璃饰面是采用各种平板玻璃、压花玻璃、磨砂玻璃、 彩绘玻璃、蚀刻玻璃、镜面玻璃等作为墙体饰面。玻璃饰面 具有光滑、易于清洁，装饰效果豪华美观的特点，如采用镜 面玻璃墙面可使视觉延伸、扩大空间感、与灯具和照明结合 起来会形成各种不同的环境气氛和光影趣味。但玻璃饰面容 易破碎，故不宜设在墙、柱面较低的部位，否则要加以保护。
3.4 罩面板类墙体饰面构造
图3.22 吸声墙面构造 （a）吸声墙面 （b）甘蔗板（c）装饰吸声板（d）穿孔板
3.4 罩面板类墙体饰面构造
图3.23 扩声墙面构造
3.4 罩面板类墙体饰面构造
③细部构造处理 ⒈板与板的拼接构造：按拼缝的处理方法，可分为平缝、 高低缝、压条、密缝、离缝等方式，如图3.25所示。 ⒉踢脚板构造：踢脚板的处理主要有外凸式与内凹式两 种方式。当护墙板与墙之间距离较大时，一般宜采用内凹式 处理，踢脚板与地面之间宜平接，如图3.26所示。 ⒊护墙板与顶棚交接处构造：护墙板与顶棚交接处的收 口以及木墙裙的上端，一般宜作压顶或压条处理，构造如图 3.27所示。 ⒋拐角构造：阴角和阳角的拐角可采用对接、斜口对接、 企口对接、填块等方法，如图3.28所示。
金属板饰面施工
3.4 罩面板类墙体饰面构造
⑵ 耐久性能好
根据墙体所处环境选择适宜的饰板材料，若技术措施和
构造处理合理，墙体饰面必然具有良好的耐久性。 ⑶ 施工安装简便
饰面板通过镶、钉、拼、贴等构造方法与墙体基层固定，
虽然施工技术要求较高，但现场湿作业量少，安全简便。
3.4 罩面板类墙体饰面构造
3.4.2 木、竹质类饰面
1、材料 2、工具 3、作业条件 ◇ 主体验收（强度、垂直度、预埋件） ◇ 隐蔽验收（水暖、电器管道安装） ◇ 构件、连接件的防火、防腐、防锈处 理
金属饰面板的钉接式安装
金属饰面板的钉接式安装工艺流程：
放线→固定骨架→安装金属饰面板→细部处理 ◇放线 以每层的控制轴线和标高线为基准，按设计要求弹 在主体结构上。 ◇固定骨架（以金属条形扣板钉接式安装为例） 木龙骨—水泥钢钉与墙固定，竖900，横500间距. 轻钢龙骨—膨胀螺栓与结构主体固定，或用射钉和连接件 与砼固定。 ◇安装金属条形扣板 从墙面一端开始，沿顺序钉固、卡装 、固定。 ◇细部处理
◇安装不锈钢饰面板(圆柱)、板缝处理 按设计将不锈钢面加 工成2-3个曲面构件，直接卡口或嵌槽压口式连接曲面成 圆柱面。 ◇柱面抛光 安装完，去除保护膜，用绒轮抛光机对柱面抛 光，直到光彩照人。
3.4 罩面板类墙体饰面构造
金属薄板饰面的一些细部处理
图3.29 铝合金扣板条构造 (a)外墙立面 (b)条板断面 (c)条板固定构造
3.4 罩面板类墙体饰面构造
图3.24 竹木护壁构造 （a）钉半圆竹竿席纹墙面 （b）钉圆竹竿席纹墙面
轻钢龙骨石膏板隔墙
3.4 罩面板类墙体饰面构造
竹木护壁
3.4 罩面板类墙体饰面构造
3.4.3 金属薄板饰面
金属饰面板是利用一些轻金属，如铝、铜、铝合金、不 锈钢、钢材等，经加工制成各类压型薄板，或者在这些薄板 上进行搪瓷、烤漆、喷漆、镀锌、电化覆盖塑料等处理后， 用来做室内外墙面装饰的材料。 工程中应用较多的有彩色涂层钢板、彩色不锈钢板、 镜面不锈钢饰面板、铝合金板、塑铝板等。
质轻、防火、保温、隔热等特性，多用于室内墙面。装饰吸
声板饰面构造比较简单，一般方法是直接贴在墙面上或钉在 龙骨上。
墙面装饰构造
3.1 3.2
概 述 抹灰类墙体饰面构造
3.3
3.4 3.5 3.6
贴面类墙体饰面构造
罩面板类墙体饰面构造 卷材类内墙饰面构造 清水墙饰面构造
3.5 卷材类内墙饰面构造
3.5 卷材类内墙饰面构造
彩色不锈钢板
3.4 罩面板类墙体饰面构造
彩色不锈钢 板应用
3.4 罩面板类墙体饰面构造
3、镜面不锈钢饰面板
不锈钢薄板经特殊抛光处理而成。 特点： ◇板面光亮如镜，反射率与镜子相似； ◇耐潮、耐火、耐腐蚀、不破碎； ◇适合高级公用建筑的墙面、柱面、门厅的装饰。
3.4 罩面板类墙体饰面构造
镜面不锈钢饰面板
建筑装饰构造
第三章

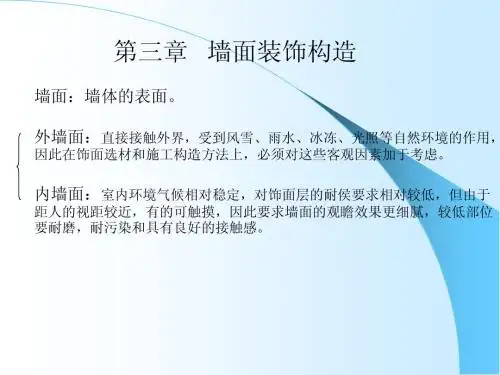

墙面装饰构造
墙面装饰构造
3.1 3.2
概 述 抹灰类墙体饰面构造
3.3
3.4 3.5 3.6
贴面类墙体饰面构造
罩面板类墙体饰面构造 卷材类内墙饰面构造 其他饰面构造
3.4 罩面板类墙体饰面构造
3.4.1 罩面板类饰面的特
点
⑴ 装饰效果丰富 不同的饰面板，因材质不同， 可以达到不同的装饰效果。
3.4 罩面板类墙体饰面构造
用钉固定的方法是，首先在墙体上涂刷防潮涂料，然后 在墙体上铺设龙骨，将石膏板钉在龙骨上，最后进行板面修 饰。龙骨用木材或金属制作，金属墙筋用于防火要求较高的 墙面，采用木龙骨时，石膏板可直接用钉或螺丝固定如图 3.33（a）所示。采用金属龙骨时，则应先在石膏板和龙骨
上钻孔，然后用自攻螺丝固定如图3.33（b）所示。
3.4 罩面板类墙体饰面构造
玻璃饰面的应用
3.4 罩面板类墙体饰面构造
玻璃饰面基本构造是： 隔汽防潮层→立木筋→衬板→固定玻璃 在墙基层上设置一层隔汽防潮层；按要求立木筋，间距 按玻璃尺寸，做成木框格；在木筋上钉一层胶合板或纤维板 等衬板；最后将玻璃固定在木边框上。 固定玻璃的方法主要有四种：一是螺钉固定法，在玻璃 上钻孔，用不锈钢螺钉或铜螺钉直接把玻璃固定在板筋上； 二是嵌条固定法，用硬木、塑料、金属(铝合金、不锈钢、 铜)等压条压住玻璃，压条用螺钉固定在板筋上；三是嵌钉 固定法，在玻璃的交点用嵌钉固定；四是粘贴固定法，用环 氧树脂把玻璃直接粘在衬板上。构造方法如图3.32所示。
3.4 罩面板类墙体饰面构造
图3.25 板与板的拼接构造
3.4 罩面板类墙体饰面构造
图3.26 踢脚板构造
3.4 罩面板类墙体饰面构造
图3.27
护墙板与顶棚交接构造
3.4 罩面板类墙体饰面构造
图3.28 拐角构造
3.4 罩面板类墙体饰面构造
2、竹护壁饰面的基本构造
竹材表面光洁、细密、其抗拉、抗压性能均优于普通
3.4 罩面板类墙体饰面构造
4、铝合金板 品种繁多，开发运用比较多的一种装饰材料。 如:铝合金花纹板、铝质浅花纹板、铝及铝合 金波纹板、铝及铝合金压型板、铝合金装饰板。
5、塑铝板
铝合金片和聚乙烯复合材复合加工而成,是新 型高档装饰材料之一。
3.4 罩面板类墙体饰面构造 一 施工准备与前期工作
3.4 罩面板类墙体饰面构造
特点：
◇耐磨、耐用、耐腐蚀、满足防火要求； ◇多用于公用建筑装饰上，做墙板和屋面板等。
