监控立杆施工 The latest revision on November 22, 20207.4监控立杆的安装监控立杆示意图采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m×0.3m×0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。
4至6米立杆预埋件尺寸不小于0.3m×0.3m×1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。
6至10米立杆预埋件尺寸不小于0.4m×0.4m×1.2m 灌浇水泥尺寸不小于0.6m×0.6m×1.5m。
预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm，用于窨井与立杆间走线。
监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
每一根金属立杆都必须接地，其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准。
监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。
监控立杆及其主要构件截面尺寸允许偏差±3mm。
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000。
监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

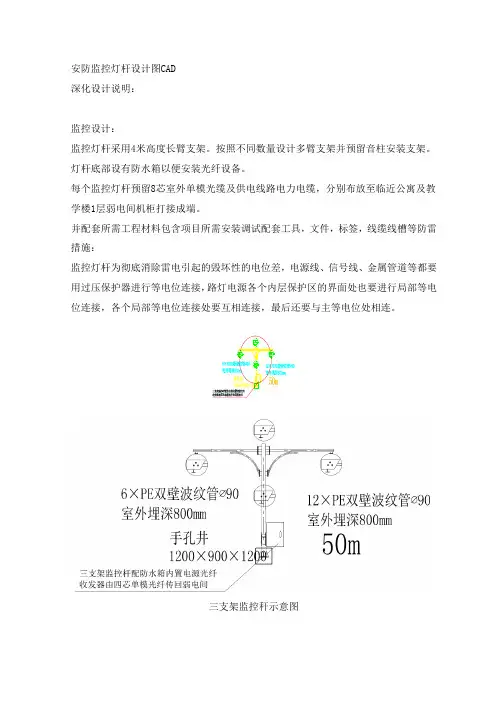

安防监控灯杆设计图CAD
安防监控灯杆设计图CAD
深化设计说明：
监控设计：
监控灯杆采用4米高度长臂支架。
按照不同数量设计多臂支架并预留音柱安装支架。
灯杆底部设有防水箱以便安装光纤设备。
每个监控灯杆预留8芯室外单模光缆及供电线路电力电缆，分别布放至临近公寓及教学楼1层弱电间机柜打接成端。
并配套所需工程材料包含项目所需安装调试配套工具，文件，标签，线缆线槽等防雷措施：
监控灯杆为彻底消除雷电引起的毁坏性的电位差，电源线、信号线、金属管道等都要用过压保护器进行等电位连接，路灯电源各个内层保护区的界面处也要进行局部等电位连接，各个局部等电位连接处要互相连接，最后还要与主等电位处相连。
三支架监控秆示意图
4X05监控灯杆杆体设计图。
立杆标准
摄像机立杆监控立杆的cad设计图及接地解决方案道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。
立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。
11．室外机箱结构为露天防雨箱设计。
机箱高度为0.8米，宽度为0.6米，厚度为0.45米。
箱体防护等级达到IP54防护等级。
需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。
12．室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0―30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；预留语音接口，具有网管功能。
并将机箱和立杆进行统一防雷接地。
13．前端设备防雷与接地众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
对于监控点来说遭到直接雷击破坏的可能性很小。
随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
视频监控、卡口安装示意图
110V市电输入
配电箱
220V输出
UPS
终端服务器
网桥设备 以太网交换机
传输网络
车道1 车道2
网络线
宽高 检测 仪 卡口 抓拍 单元 闪光 灯
雷达
LED补光 灯
行驶车辆
行驶车辆
信号
枪机杆件法兰
Unit：mm
球机支架DS-1661ZJ
117 Ø 11
球机杆件法兰 Unit：mm
室外视频监控设备连接图：
室外
室外
室外球 机
枪机
枪机
网桥
网络防雷器
一键报警
多孔插座
终端服务器
交换机
220V输出 UPS电源
110V市电输入
漏电 保护
器
卡口系统安装示意图：
电源防 雷
4平方毫 米单芯铜 芯线 六类非屏 蔽网线 线径 1.25mm两 芯线
61 6800
3000 90
1500 1200
6500 89.5
室外视频监控安装示意图：
避雷针
1200 枪机
网桥天线
Ø 20
球机
设备箱 一键报警 Ø 20
地笼
接地桩
1000
六类非屏蔽网线25M 两芯电源线25M
主杆直径165mm，壁厚4mm， 支杆直径80mm，壁厚3.5mm
Unit：mm
枪机支架DS-1203ZJ
摄像机及喇叭安装CAD大样设计图
监控立杆施工
监控立杆施工WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】监控立杆的安装监控立杆示意图立杆规格表：基础底座及地锚：采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于××灌浇水泥尺寸不小于××。
4至6米立杆预埋件尺寸不小于××灌浇水泥尺寸不小于××。
6至10米立杆预埋件尺寸不小于××灌浇水泥尺寸不小于××。
预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm，用于窨井与立杆间走线。
监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
每一根金属立杆都必须接地，其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准。
监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。
监控立杆及其主要构件截面尺寸允许偏差±3mm。
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000。
监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。
监控立杆施工
7.4监控立杆的安装监控立杆示意图立杆规格表：采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m×0.3m×0.6m 灌浇水泥尺寸不小于0.4m×0.4m×0.6m。
4至6米立杆预埋件尺寸不小于0.3m ×0.3m×1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。
6至10米立杆预埋件尺寸不小于0.4m×0.4m×1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m。
预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm，用于窨井与立杆间走线。
监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
每一根金属立杆都必须接地，其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准。
监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。
监控立杆及其主要构件截面尺寸允许偏差±3mm。
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000。
监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。
摄像机立杆监控立杆设计图及说明
摄像机立杆监控立杆设计图及说明道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。
立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。
室外机箱结构为露天防雨箱设计。
机箱高度为0.8米，宽度为0.6米，厚度为0.45米。
箱体防护等级达到IP54防护等级。
需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。
室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0—30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；并将机箱和立杆进行统一防雷接地。
前端设备防雷与接地众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
对于监控点来说遭到直接雷击破坏的可能性很小。
随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
1、前端设备直击雷的防护◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
监控立杆施工(可编辑)
7。
4监控立杆的安装监控立杆示意图立杆规格表:采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m×0.3m×0.6m灌浇水泥尺寸不小于0。
4m×0.4m×0.6m.4至6米立杆预埋件尺寸不小于0.3m×0.3m×1。
0m灌浇水泥尺寸不小于0。
5m×0。
5m×1。
2m。
6至10米立杆预埋件尺寸不小于0.4m×0。
4m×1.2m灌浇水泥尺寸不小于0。
6m×0.6m×1.5m。
预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm,用于窨井与立杆间走线。
监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
每一根金属立杆都必须接地，其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准。
监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。
监控立杆及其主要构件截面尺寸允许偏差±3mm。
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000。
监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠.监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷.在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。
监控系统图纸
作为系统核心设备——摄像机的辅助配套要求，监控前端立杆为美观采用圆锥形状，材料选用4.6mm 以上优质冷钢板。
立杆高度6米，立杆臂长4.5米的可采用火焰液压弯管技术、臂长6米可用法琅联接，热镀锌、焊接要求双面全焊。
杆体要求整体美观保证摄像机的稳定性，不能产生严重的晃动。
可根据监控点的现场实际勘查情况，前端摄像机安装采用单独立竿的方式进行安装。
设计安装立杆的路口应该先灌筑基础。
基础深度应在1.2米左右，基础直径大于800mm 。
电源进线可采用就近取电源。
监控点所立杆：锥型专用钢管￠180×￠100×4~6M 表面热镀锌管。
参照三期工程已安装的成品立杆，具体要求如下：1、立杆为锥形，上口直径为100mm ，下口直径为180mm ；2、杆体采用厚度4.5mm以上优质钢板折弯焊接（自动收口埋弧焊及气体保护焊按）成型，线条平直、无气泡、杆体圆整，立杆分上下两节插接而成，使挑臂方向可调节，保证上下同轴、插接部分结合紧密，上下两节插接深度不低于300mm；3、主杆底部法兰采用18mm优质钢板制作；直径为500mm，主杆与度部法兰垂直同心焊接，周围均匀焊6块加强筋，加强筋钢板厚度不低于6mm,所有接缝内外都一定要满焊；4、挑臂采用直径76mm左右焊管制作而成，厚度3mm以上,其中弯管采用高频热弯工艺，使弯头自然平整；挑臂正下方焊一直径50mm左右的焊管，起到加强强度的作用；5、立杆上设备箱背板钢板厚度不低于6mm，背板机构所有接缝都一定要满焊；6、杆体上的出锌孔及顶部进线孔应该用钻头开孔，保证圆滑平整, 出锌孔不能导致杆体下雨进水；7、顶部进线孔上方要有防雨机构和线缆固定机构（瓷瓶，进线瓷瓶机构可焊一个M12的镙帽，但不要在杆体上开孔，易进水），防雨机构下檐应该高于进线孔中心线；8、主杆顶部及挑臂末端制作活动闷盖；9、挑臂总体仰角在5°左右；10、立杆毛坯焊接完成后应该彻底清除焊渣、焊接飞溅物清理打磨、倒角、校直，使其表面平整，光滑，插接部分的圆度和同轴度；11、立杆主体、闷盖、检修门等配件均需热镀锌（镀锌层一定要大85微米）等工序；12、立杆热镀锌为最终工艺，严禁为掩饰前几道工序的工艺缺陷进行镀锌后打磨、喷漆。
