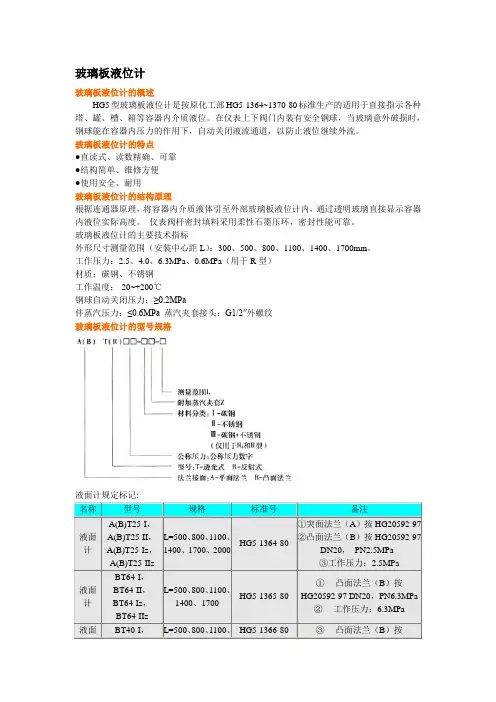

HG5-1364-80型玻璃板液位计的产品说明和图片
玻璃板液位计
玻璃板液位计的概述
HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。
玻璃板液位计的特点
●直读式、读数精确、可靠
●结构简单、维修方便
●使用安全、耐用
玻璃板液位计的结构原理
根据连通器原理，将容器内介质液体引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。
仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。
玻璃板液位计的主要技术指标
外形尺寸测量范围（安装中心距L）：300、500、800、1100、1400、1700mm。
工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材质：碳钢、不锈钢
工作温度：-20~+200℃
钢球自动关闭压力：≥0.2MPa
伴蒸汽压力：≤0.6MPa 蒸汽夹套接头：G1/2″外螺纹
玻璃板液位计的型号规格
液面计规定标记:
平面法兰，工作压力2.5MPa
材质：不锈钢，带伴热夹套
测量范围：800mm
标志：A T25-II Z/L=800mm HG5-1364-80
玻璃板液位计的订货须知
●型号规格
●测量范围
●工作压力、温度
●材质
●特殊要求协商
●是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件。
玻璃管液位计
玻璃管液位计根据使用要求不同可有各种形式，要求不高的可以因陋就简自制，精密容器的液位可用较平直光滑和粗的玻璃管（使毛细现象减小）加上较精密的游标刻度尺来读数。通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位。
玻璃管液位计工作原理：在与容器连通的玻璃管中安有浮动磁钢（又称浮子）1，在玻璃管外面上下端各装以干簧继电器2，如这样，当浮子接近千簧继电器时，继电器产生开关动作，就可以对液位的上下限进行控制或报警。
玻璃管液位计工作特点：读数清晰、直观、可靠
结构简单、维修方便
经久耐用 郑州华昊工艺品有限公司
玻璃管液位计结构原理和特点 液位计工作原理
玻璃管液位计结构原理和特点液位计工作原理玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量精准，是传统的现场液位测量工具。
一般用于直接检测。
玻璃管液位计的结构原理：上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下堵塞通道，这样容器便自动密封，可以防止容器内的液体连续外流。
在仪表的阀端有堵塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
玻璃管液位计的结构特点：玻璃管液位计的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。
在上下阀内装有钢球，当玻璃意外分裂时，钢球在容器内压力的作用下自动密封堵塞通道，防止容器内的介质连续外流。
仪表上端针型阀针型阀的供应商上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗。
下端装有排污阀，供取样、检修、冲洗或排放液用。
目前有的小型管式液位计也属于玻璃管液位，外部材料接受不锈钢304（最低标准）生产，可以使用水，液压油，机油等。
接受316不锈钢适用腐蚀性更高的介质。
液位计在污水处理中有什么作用？液位计作为液体介质测量专用的一款测量器具，液位计在污水处理中的应用是特别广泛的，对于污水处理的作用也是特别大的。
那么大家对于液位计在污水处理中有什么作用都了解过吗？1、格栅运行掌控。
粗格栅、细格栅各安装了1台磁翻板液位计，通过格栅前后的液位差来反映格栅堵塞程度，并传输到plc掌控器，进行分析计算。
当液位差超过预设的数值，掌控格栅运行，清除垃圾，保障正常过水，且合理的削减了设备磨损。
2、提升泵运行掌控。
为实现进水提升泵的自动掌控，在进水泵井处安装了2台磁翻柱液位计，用以测量泵井的水位，实时传输到plc掌控器及上位机，进行系统分析。
玻璃板液位计介绍
玻璃板液位计介绍玻璃板液位计介绍玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。
玻璃板液位计结构玻璃板角阀角阀如何投用玻璃板液位计？1、检查安装正确无误，液位计完整无损。
2、如果设备到液位计有多道阀门，则先打开除液位计自带或最靠近液位计以外的阀门。
3、缓慢打开上部角阀阀直至全开。
4、缓慢打开下部液相角阀直至全开。
如何检查玻璃板液位计是否准确要使容器和塔底玻璃板液位计准确，必须是上，下导管畅通，先将上引出阀关死，检查下引出线是否畅通，如有介质流动说明畅通。
然后将下引出阀关死检查上引出线是否畅通，如果上下引出线都畅通，重新投用后液位计显示与之前一致则玻璃板液位计是准确的。
如何清理液位计关闭上下引出阀门；打开放空和排凝阀门；从最近的服务点引一条蒸汽皮带；因为玻璃的要先远距离蒸汽预热，施工者最好站在高处；从放空阀门接入蒸汽，由排凝阀排除；吹到干净为止。
液位计清洗简图玻璃板角阀开关状态角阀结构角阀结构-开关如何开关：通过旋转手轮同步带动开关丝扣旋转，实现整根丝杆的前后运动，开关的原理如热水瓶盖的原理。
角阀结构-保护球的作用当玻璃板出现破裂，保护球所处的通道内的压力大于破裂泄漏处的压力，保护球在压力的推动下进入通道末端的圆椎处，将大部分泄漏的液体堵住，起到保护现场的作用。
注意：被测容器压力需＞0.2MPa方可推动钢珠关闭如何正确打开角阀由于保护球的关系，在液位自压的作用下，如当顶针的位置过于靠后时，保护球容易进入圆椎形通道，影响液位计的准确性。
所以在开关角阀时，顶针的位置只能是略微向后，才是正确打开角阀的方法。
如将顶针的前端与圆椎通道的小端面平齐，则保护球很容易将通道堵住。
角阀开度：角阀打开必须缓慢，一般开4扣即可3、顶针的作用？在正常作用时，顶住保护球，不让保护球进入圆椎形的通道处，影响液位计的准确性。
常见的液位计及优缺点
常见的液位计及优缺点陕西声科电子科技有限公司编辑整理目录1、磁翻板液位计2、玻璃板液位计3、玻璃管液位计4、浮筒液位（界面）计5、大浮球液位变送器6、差压液位计7、静压液位计8、脉冲雷达液位计9、导波雷达液位计10、磁致伸缩液位计11、射频导纳电容液位计12、超声波液位计（顶装）13、伺服液位计14、Ý射线液位计15、激光液位计16、重锤液位计1、磁翻板液位计（磁浮子液位计）工作原理：浮力原理和磁性耦合作用研制而成应用范围：高温磁翻板液位计适合在高温高压的液体里面进行测量的，液位介质最高温度可达450度。
被广泛应用到石油化工、食品、环保冶金等行业中。
由于介质完全密封在液位计中，所以对于易燃、易爆、有毒、腐蚀的液体非常适用。
使用限制：测量介质无杂质或者很少的杂质；不粘稠，不结晶。
精度等级：精度在±－±10mm之间。
市场价格：1500左右优点：1、测量通道是段光滑直管，不会阻塞，适用于测量含固体颗粒的液固二相液体，如纸浆、泥浆、污水等；2、不产生流量检测所造成的压力损失，节能效果好；3、所测得体积流量实际不不受液体密度、粘度、温度、压力和电导率变化的明显影响；4、流量范围大、口径范围宽；能够快速、直观地读数；价格较低；可实现远传和调节；体积较小，容易实现远传和调节；适用于具有腐蚀性和高压介质。
缺点：精度较低，测量精度一般在±－±10mm之间；安装复杂；有一定量程限制；不能测量气体、蒸汽和含有较大气泡的液体；不能用于较高温度；大量磁翻板液体计运输不方便，且安装体积较大。
2、玻璃板液位计工作原理：连通器原理，液位计两头接待测容器液面上下，保持压力一致，液位计里的液面高度就近似容器内液面高度。
应用范围：它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
使用限制：容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
精度等级：±1cm市场价格：<1000优点：读数清晰、直观、可靠；结构简单、维修方便；经久耐用缺点：1.厘米显示，精度差2.对介质有要求，不能测量与钢、钢纸及石墨材质不起腐蚀作用的介质3.大量程运输不方便，常温常压下汽化的介质测量误差大或无法测量3、玻璃管液位计工作原理：玻璃管液位计是利用连通器原理测量容器内的液位。
玻璃液位计规格参数
玻璃液位计规格参数1. 简介玻璃液位计是一种常用于工业领域的仪器，用于测量液体在容器中的高度。
通过透明的玻璃材料，可以直观地观察液体的位置，提供准确的液位数据。
2. 工作原理玻璃液位计的工作原理基于压力平衡原理。
当液体的液位变化时，液面上的压力也会随之变化。
玻璃液位计通过测量压力差来确定液位的高度。
3. 主要组成部分玻璃液位计的主要组成部分包括： - 玻璃管：透明的玻璃管用于观察液体的高度，并提供保护。
- 导管：连接液体容器和玻璃管的导管，用于输送液体。
- 闸阀：控制液体进入和排出的阀门。
- 压力表：用于测量压力变化，并转化为液位的高度。
- 支架：提供支撑和固定玻璃液位计的支架。
4. 规格参数玻璃液位计的规格参数通常包括以下几个方面：4.1. 额定工作条件•额定压力：指玻璃液位计所能承受的最大压力。
•额定温度：指玻璃液位计所能承受的最高温度。
•环境温度：指玻璃液位计正常工作时所处的环境温度范围。
4.2. 测量范围玻璃液位计的测量范围是指它能够测量的液位高度范围。
根据具体的应用需求，选择适合的测量范围非常重要。
4.3. 精度等级玻璃液位计的精度等级表示其测量结果与实际值之间的偏差范围。
通常用百分比表示，例如精度等级为±1%。
4.4. 材质玻璃液位计使用的材料应具备较高的透明度、耐腐蚀性和耐高温性能。
常见的材料包括玻璃、不锈钢等。
4.5. 接口规格玻璃液位计的接口规格用于与液体容器连接，通常包括进口和出口的口径尺寸。
确保接口规格与容器相匹配，以确保正常的液体流动。
5. 选型指南在选择玻璃液位计时，需要考虑以下几个因素： 1. 应用环境：根据应用环境的压力和温度要求选择合适的额定工作条件。
2. 测量需求：根据液位的测量范围和精度要求选择合适的规格参数。
3. 材质选择：根据液体的性质和容器环境的要求选择适合的材料。
4. 安装要求：根据容器的结构和空间要求选择合适的接口规格和尺寸。
玻璃液位计的规格型号
玻璃液位计的规格型号引言玻璃液位计是一种常见的液位检测装置，广泛应用于各个行业的液体储存与流动系统中。
其主要作用是实时监测液体的液位，并将结果以直观的方式展示给操作人员，以确保液体储存与流动过程的安全可控。
本文将对玻璃液位计的规格型号进行详细探讨，分析其特点和应用场景，并介绍一些常见的规格型号。
玻璃液位计的特点玻璃液位计具有以下特点： 1. 高透明度：玻璃液位计采用高透明度的玻璃材料制成，可以清晰地观察液体的液位，无需人工接触液体。
2. 抗腐蚀性强：玻璃液位计一般采用耐腐蚀性强的玻璃材料制作，能够在各种腐蚀性液体的环境中长期稳定运行。
3. 高耐压性：玻璃液位计能够承受较高的压力，适用于高压液态介质的检测。
4. 安全可靠：玻璃液位计操作简单直观，不易出现故障，使用安全可靠。
5. 易于维护：玻璃液位计的结构相对简单，维护方便，故障率较低。
玻璃液位计的应用场景玻璃液位计广泛应用于各种工业领域中，主要包括以下应用场景： ### 石油化工行业 - 石油储罐：玻璃液位计可以用于监测石油储罐中的油位，及时掌握石油储存情况，确保安全生产。
- 化工反应釜：玻璃液位计可以用于监测化工反应釜中的液位，帮助控制反应过程，防止溢出和爆炸等事故。
### 食品制药行业 - 搅拌槽：玻璃液位计可以用于监测食品制药过程中搅拌槽内液体的液位，以控制搅拌效果和加料速度。
- 储罐：玻璃液位计可以用于监测食品、制药原料的储罐液位，确保原料的及时补给和生产过程的顺利进行。
### 能源环保行业 - 锅炉：玻璃液位计可以用于监测锅炉水位，防止水位过高或过低导致的危险事故。
- 汽车油箱：玻璃液位计可以用于监测汽车油箱的油位，给车主提供准确的油量信息。
### 其他行业 - 水处理系统：玻璃液位计可以用于监测水处理系统中的液位，帮助调节水流和控制水质。
- 供水管道：玻璃液位计可以用于监测供水管道中的水位，确保水力供应的平稳和水位的稳定。
玻璃板式液位计
玻璃板式液位计简介玻璃板式液位计是一种常用于工业生产中的液位测量仪器，用于测量液体在容器内的高度。
它通常由玻璃管、玻璃板和阀门等零部件组成，并安装在液体容器上方或内部。
通过观察玻璃管中的液位高度，可以快速准确地了解液体的变化情况，为生产操作提供有力的指导。
结构和原理玻璃板式液位计的结构相对简单，一般由以下几个部分组成：1.玻璃管：用于显示液位高度的透明管道。
通常由硼硅玻璃或钢化玻璃制成，具有耐高温、耐腐蚀等优点。
2.玻璃板：安装在玻璃管上方，用于控制液位计的上下限。
玻璃板上设有阀门，通过手动操作阀门打开或关闭，可以控制液体的进出。
3.支撑架：用于固定玻璃管和玻璃板，保证液位计的稳定性。
4.连接件：连接液位计和液体容器，通常由不锈钢或塑料制成。
玻璃板式液位计的工作原理主要基于液体在管道中的液位变化，其工作过程如下：1.液体进入液位计并上升时，液体将通过阀门进入玻璃管，当液位达到玻璃板上方时，阀门关闭，液位停止上升。
2.当液位开始下降时，打开阀门，液体从玻璃管中流出，直到液位低于玻璃板。
3.通过观察玻璃管中液位的变化，可以准确地判断出液体的高度，从而控制液体的进出。
应用领域玻璃板式液位计广泛应用于各个行业的液位测量领域，包括但不限于以下方面：1.化工行业：用于测量各种液体在反应釜、储罐、管道等设备中的液位，确保生产过程的安全和稳定。
2.食品饮料行业：用于测量液体在罐装、灌装、输送等设备中的液位，保证产品质量和生产效率。
3.石油化工行业：用于测量石油、天然气和化工产品在储罐、管道等设备中的液位，确保生产安全和生产计划的进行。
4.污水处理行业：用于测量污水在处理设备中的液位，帮助控制处理过程和提高处理效率。
5.发电行业：用于测量锅炉、冷凝器等设备中的液位，确保设备正常运行和安全使用。
此外，玻璃板式液位计还可以应用于农业、制药、纺织和造纸等行业，满足不同领域对液位测量的需求。
优势和注意事项玻璃板式液位计相比其他液位测量仪器，具有以下优势：1.清晰可见：透明的玻璃管使液位的变化一目了然，便于操作人员进行实时观察和调控。
玻璃管式液位计 国标
玻璃管式液位计国标
【原创实用版】
目录
一、玻璃管式液位计的概述
二、玻璃管式液位计的结构
三、玻璃管式液位计的使用范围
四、玻璃管式液位计的优点及注意事项
正文
一、玻璃管式液位计的概述
玻璃管式液位计是一种常用的液位测量仪表，它主要用于直接指示密封容器中的液位高度。
这种液位计的结构简单，直观易读，并且具有较高的测量精度，因此广泛应用于工业生产过程中。
在我国，玻璃管式液位计的设计和制造标准均遵循国家标准 GB/T 21592-95《玻璃管液位计》。
二、玻璃管式液位计的结构
玻璃管式液位计的主要构成部分包括上阀体、下阀体、玻璃管和放水阀等。
其中，上阀体和下阀体通过螺纹连接在一起，形成一个密封容器。
玻璃管则是用来显示液位高度的关键部件，通过它，用户可以直接观察到容器内液体的高度。
放水阀则用于排放容器内的液体。
三、玻璃管式液位计的使用范围
玻璃管式液位计适用于各种贮液设备中的液体位置现场检测，尤其适用于工业生产过程中对液位进行实时监测。
这种液位计可以广泛应用于石油、化工、电力、冶金等行业。
四、玻璃管式液位计的优点及注意事项
玻璃管式液位计具有结构简单、直观易读、安装维护方便、测量精度
高等优点。
然而，在使用过程中，需要注意以下几点：
1.玻璃管式液位计不能用于测量高温、高压、易燃易爆和腐蚀性液体。
2.在使用过程中，要避免玻璃管受到撞击或摔落，以免损坏。
3.定期检查玻璃管的完好程度，如发现破损，应及时更换。
玻璃管液位计
首页>>产品中心>>HG5型玻璃管液位计一、HG5型玻璃管液位计概述：HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
二、结构原理：仪表上下阀都装有PN1.6MPa，DN20的法兰。
通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
三、特点：直读式仪表，读数精确。
结构简单，维修方便。
经久耐用。
四、主要技术指标：测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm工作压力：≤1.6MPa材质：碳钢、不锈钢工作温度：≤200℃连接法兰标准：HGJ46-91 PN1.6 DN20突面其它法兰标准如JB/T、GB、ANSI等，请用户注明。
伴热蒸汽压力：≤0.6MPa蒸汽夹套接头：G1/2"外螺纹钢球自封压力：≥0.2MPa五、安装中心距L和标尺刻度L1的关系:六、使用须知：为保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰订货须知：一、①HG5型玻璃管液位计产品名称与型号②HG5型玻璃管液位计口径③HG5型玻璃管液位计是否带附件二、若已经由设计单位选定公司的HG5型玻璃管液位计型号，请按HG5型玻璃管液位计型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，。
玻璃管液位计安装使用说明书
ULG型玻璃管液位计安装使用说明书开封仪表厂液位仪表分厂2002 .8ULG型玻璃管液位计使用说明书1．1 产品特点玻璃管液位计结构简单，读数直观，安全可靠，维修方便，主要零件选用不锈钢和聚四氟乙烯塑料制造，具有良好耐腐蚀性。
一旦玻璃管意外破裂、能自动密封，使用安全。
1．2 用途和适用范围ULG型玻璃管液位计主要用于直接指示密闭容器内的透明液体的液面高度。
与液体接触的零件，用优质不锈钢和聚四氟乙烯塑料，硅玻璃制造。
适用于化工、化肥、食品等部门。
1．3 使用环境条件a，环境温度、－10～55℃b，相对湿度、5％～95％，c，大气压力，86～106KPa。
1．4 工作条件a、公称工作压力；1.6MPab、防爆压力（钢球自密封压力）：≥0.2MPac，液体温度：0～＋100℃。
2 产品型式和组成2．1 产品型式玻璃管液位计是按连通器原理设计的直读式仪表。
2．2 组成玻璃管液位计主要由阀门、玻璃管和护罩等组成。
2．3 产品编码本产品的型号及编码见首页编码表。
2．4 外形尺寸和安装尺寸外形尺寸和安装尺寸见图和表一。
3．1 结构特征液位计在上下阀门内各装有一个钢球。
当玻璃管因意外事故突然破碎时，钢球在容器内压力符合1．4b规定的作用下，能保证自动密封，防止容器内的液体喷射和继续外流，以保证人身和设备安全，玻璃管外套防护罩，保护玻璃管免遭碰撞而破损和防止玻璃管爆裂时玻璃碎片飞溅。
在液位计的下端装有一个取样塞，打开时可供取样或检修时放出玻璃管中剩余液体或清洗玻璃管。
3．2 工作原理．玻璃管液位计在上下阀门处皆装有法兰。
法兰接头与被测液体的容器焊接在一起，构成连通器。
4 技术性能4. 1 执行标准本产品执行国家专业标准ZBN12002 — 87 玻璃管液位计。
4. 2 基本参数与性能指标a、读数误差：±0.5cmb、测量液面高度范围液位计的规格是按安装中心距H（液位计上、下阀门中心线之间的距离）而定。
玻璃管上的刻度范围为H。
石英玻璃管液位计
石英玻璃管液位计利用光学透反射原理，其结构简单、测量简便，能清晰地显示常压、带压容器的液位变化。
那石英玻璃管液位计哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
一、彩色液位计的结构原理：彩色液位计主要由表体；特制石英玻璃管；红、绿滤光玻璃；特制连接件组成。
表体和容器连通，通过连通作用，使表体液位和容器液位保持等高，利用穿过表体石英玻璃管内的液相和气相透光反光量的差别，在红、绿滤光玻璃内的反光量不同，将会使液相呈绿色，气相呈红色，达到清晰观察容器内真实液面的目的。
二、石英玻璃管液位计具有以下特点：1、读数清晰、直观、可靠。
2、结构简单、维修方便。
3、经久耐用。
三、石英玻璃管液位计的主要技术参数：当中心距超过2000mm时，可采用连接件连接起来。
公称压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa连接法兰：DN20，DN25也可根据用户要求配置法兰标准：JB/T81-94(≤2.5 MPa),JB/T82.2-94(≥4.0MPa)蒸汽伴热压力：0．6 MPa拌热接头：G1/2″安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列，400多个品种。
被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。
玻璃液位计规格参数
玻璃液位计规格参数一、产品概述玻璃液位计是一种常见的液位测量设备，它主要由玻璃管、阀门、法兰等部件组成。
玻璃液位计广泛应用于化工、石油、医药等行业中，可用于测量各种液体的液位高度。
二、产品特点1. 可靠性高：采用优质的材料制造，具有较好的耐腐蚀性和耐高温性能；2. 精度高：采用精密制造工艺，测量精度高；3. 安全性强：玻璃管具有较好的透明度，操作人员可以直观地观察液位变化；4. 维护简单：结构简单，易于维护和清洗。
三、技术参数1. 测量范围：0-10m（可根据客户需求定制）；2. 工作温度：-40℃~+250℃；3. 工作压力：≤10MPa；4. 材质选择：碳钢/不锈钢/PP/PVC等；5. 连接方式：法兰连接/螺纹连接；6. 玻璃管材质选择：硼硅玻璃/钠钙玻璃/铝硼硅玻璃等。
四、产品型号及规格1. 型号：LGJ-100测量范围：0-1000mm工作压力：≤4MPa材质选择：碳钢/不锈钢/PP/PVC等连接方式：法兰连接/螺纹连接玻璃管材质选择：硼硅玻璃/钠钙玻璃/铝硼硅玻璃等2. 型号：LGJ-200测量范围：0-2000mm工作压力：≤6MPa材质选择：碳钢/不锈钢/PP/PVC等连接方式：法兰连接/螺纹连接玻璃管材质选择：硼硅玻璃/钠钙玻璃/铝硼硅玻璃等3. 型号：LGJ-300测量范围：0-3000mm工作压力：≤8MPa材质选择：碳钢/不锈钢/PP/PVC等连接方式：法兰连接/螺纹连接玻璃管材质选择：硼硅玻璃/钠钙玻璃/铝硼硅玻璃等4. 型号：LGJ-500测量范围：0-5000mm工作压力：≤10MPa材质选择：碳钢/不锈钢/PP/PVC等连接方式：法兰连接/螺纹连接玻璃管材质选择：硼硅玻璃/钠钙玻璃/铝硼硅玻璃等五、安装及使用注意事项1. 安装前应检查设备是否完好，阀门是否灵活；2. 安装时应注意防止管道振动和冲击，避免对设备造成损坏；3. 使用时应注意操作规范，避免对设备造成损坏；4. 定期进行维护和清洗，保持设备良好的工作状态。
常见的液位计及优缺点
常见得液位计及优缺点陕西声科电子科技有限公司编辑整理目录1、磁翻板液位计2、玻璃板液位计3、玻璃管液位计4、浮筒液位(界面)计5、大浮球液位变送器6、差压液位计7、静压液位计8、脉冲雷达液位计9、导波雷达液位计10、磁致伸缩液位计11、射频导纳电容液位计12、超声波液位计(顶装)13、伺服液位计14、Ý射线液位计15、激光液位计16、重锤液位计1、磁翻板液位计(磁浮子液位计)工作原理:浮力原理与磁性耦合作用研制而成应用范围:高温磁翻板液位计适合在高温高压得液体里面进行测量得,液位介质最高温度可达450度。
被广泛应用到石油化工、食品、环保冶金等行业中。
由于介质完全密封在液位计中,所以对于易燃、易爆、有毒、腐蚀得液体非常适用。
使用限制:测量介质无杂质或者很少得杂质;不粘稠,不结晶。
精度等级:精度在±5、0mm－±10mm之间。
市场价格:1500左右优点:1、测量通道就是段光滑直管,不会阻塞,适用于测量含固体颗粒得液固二相液体,如纸浆、泥浆、污水等;2、不产生流量检测所造成得压力损失,节能效果好;3、所测得体积流量实际不不受液体密度、粘度、温度、压力与电导率变化得明显影响;4、流量范围大、口径范围宽;能够快速、直观地读数;价格较低;可实现远传与调节;体积较小,容易实现远传与调节;适用于具有腐蚀性与高压介质。
缺点:精度较低,测量精度一般在±5、0mm－±10mm之间;安装复杂;有一定量程限制;不能测量气体、蒸汽与含有较大气泡得液体;不能用于较高温度;大量磁翻板液体计运输不方便,且安装体积较大。
2、玻璃板液位计工作原理:连通器原理,液位计两头接待测容器液面上下,保持压力一致,液位计里得液面高度就近似容器内液面高度。
应用范围:它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位得高度。
使用限制:容器中得介质必须就是与钢、钢纸及石墨压环不起腐蚀作用得。
精度等级:±1cm市场价格:<1000优点:读数清晰、直观、可靠;结构简单、维修方便;经久耐用缺点:1、厘米显示,精度差2、对介质有要求,不能测量与钢、钢纸及石墨材质不起腐蚀作用得介质3、大量程运输不方便,常温常压下汽化得介质测量误差大或无法测量3、玻璃管液位计工作原理:玻璃管液位计就是利用连通器原理测量容器内得液位。
玻璃管式液位计 国标
玻璃管式液位计国标玻璃管式液位计是一种常用于测量液体在封闭容器中的水平高度的设备。
它由一根透明的玻璃管组成，其中充满了液体。
当液体的高度发生变化时，玻璃管中的液体水平也会相应地改变，从而提供了液位的直观显示。
这种液位计常用于化工、制药、食品加工等工业领域，以确保在生产过程中液体的准确控制。
以下是关于玻璃管式液位计国标的详细介绍，包括其结构、工作原理、特点以及相关标准等方面的内容。
1. 结构与组成玻璃管式液位计主要由以下几个部分组成：1.1.液位计本体：液位计的主体通常由玻璃管、法兰、法兰盖、阀门等组成。
法兰用于连接液位计与被测容器，而阀门则用于调节液位计的工作状态。
1.2.浮子组件：浮子是玻璃管内的一个浮动物体，通常由塑料或金属制成。
浮子的密度小于液体，因此能够浮在液体表面并随液位的变化而上下移动。
1.3.指示装置：用于指示液位高度的装置，通常是一根指针或标尺。
指示装置与浮子相连接，通过浮子的运动来反映液位的高低。
2. 工作原理2.1.液位变化：当被测液体的液位发生变化时，浮子会随之上下浮动。
2.2.指示变化：浮子的运动通过连接的指示装置传达到液位计的外部。
指示装置的运动被直观地显示在仪表上，从而提供了液体高度的信息。
2.3.安全阀功能：玻璃管式液位计通常配备有安全阀，当外部环境发生异常变化时，可以通过安全阀释放压力，保护液位计和被测容器的安全。
3. 特点与优势3.1.直观显示：玻璃管式液位计通过透明的玻璃管直观地显示液位高度，操作简单，易于理解。
3.2.适用性广泛：适用于多种液体，包括腐蚀性液体，在化工、制药、食品等领域有广泛的应用。
3.3.低维护成本：结构简单，零部件相对较少，维护成本相对较低。
4. 国标标准4.1.标准号：GB/T XXXXX-XXXX《液位计通用技术条件》4.2.范围：该国标适用于玻璃管式液位计的设计、制造和使用，确保其在各种工业应用中的可靠性和准确性。
4.3.技术要求：包括液位计的结构设计、材料选择、性能指标、安全阀的设置等方面的详细技术要求。
9月28日简述玻璃管液位计和玻璃板液位计
简述玻璃管液位计和玻璃板液位计玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。
玻璃管液位计根据使用要求不同可有各种形式，要求不高的可以因陋就简自制，精密容器的液位可用较平直光滑和粗的玻璃管（使毛细现象减小）加上较精密的游标刻度尺来读数。
通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位。
玻璃管液位计工作原理：在与容器连通的玻璃管中安有浮动磁钢（又称浮子）1，在玻璃管外面上下端各装以干簧继电器2，如这样，当浮子接干簧继电器时，继电器产生开关动作，就可以对液位的上下限进行控制或报警。
玻璃管液位计工作特点： 1 读数清晰、直观、可靠2 结构简单、维修方便3 经久耐用玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
玻璃板液位计是按原化工部标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。
根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。
玻璃板液位计的结构为在厚实的钢化玻璃板：1上开以细槽，下端用金属管2与容器被测液体相连，上端用金属管3与容器液面上空问相连，与容器相连处装有阀4，以便操作玻璃板液位计能耐较高的压力（可达40公斤力/平方厘米），能测多种介质的液位（如水、弱碱、氨液、各种油品、丙铜、苯、异丙醉等），如果要测从较大量程的液位，如3-4米时，可以把好几段玻璃板连接起来，组成既有较大量程，又耐较高压力的玻璃板液位计。
为了防止玻璃破碎时容器中液体外流，所以在玻璃液位计与容器相连的上下阀内装有钢球，当玻璃破碎时，钢球在容器压力下，能自动密封，防止液体外流。
玻璃管液位计
玻璃管液位计是传统的现场液位测量工具，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，玻璃管液位计经久耐用，深受许多人的喜爱。
玻璃管液位计哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
一、玻璃管液位计型号1、UG-1、UG-2系列玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
2、HG5-227-80型玻璃管液位计它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
二、玻璃管液位计结构原理仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列，400多个品种。
被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。
常用液位计选型
液位计选型常用液面计有：玻璃管液面计、玻璃板液面计、磁性液面计和彩色石英管液面计等。
下面就这几种液面计的适用范围和优缺点做简要介绍：（ 1）玻璃管液面计：主要用于公称压力不大于 1.6MPa，使用温度为 0℃～200℃，介质流动性较好的液体。
虽然其结构简单、操作方便、维修方便、价格低廉，但存在适用范围较窄，怕碎、不坚固、不安全、不耐压、显示不清楚、使用温度低等弱点。
（1）玻璃板液面计：主要用于透明或较透明的介质中，其公称压力比玻璃管液面计稍高，可达到 6.3MPa，使用最高温度达到了 250℃。
它不仅有结构简单、观察直观、安装方便、维修简单等优点，且比玻璃管液面计适用范围更为广泛。
但其也具有与玻璃管液面计相似的缺点即：指示清晰度差；测量范围较小，在超过其测量范围时要采用组合式玻璃板液面计，其体积大、笨重、且存在观察盲区；易破裂等。
（ 2）磁性液面计：常用于密度不小于0.45g/cm3的液体，主要是透明和半透明的介质，但有时也可用于原油等较高粘度介质的液位检测，其测量范围较之玻璃管液面计和玻璃板液面计大很多，最大可达到 7m，且适用的公称压力达到了 16MPa，适用温度范围也达到了－ 40℃～300℃。
其优点除了有读数直观、结构简单、安装方便、维护方便，还比玻璃管（或板）液面计更耐腐蚀，且防爆，而且由于测量范围大，可不受贮槽高度的限制，不易出现观察盲点。
但其也有缺点，液面计筒体在有固体杂质和磁杂质进入时，会对浮子造成卡阻及减弱浮力，因此要定期清洗主导管，清除管内沉积物杂质；且对混合介质的测量效果不好。
（3）彩色石英管液面计：他是玻璃管（或板）液面计的更新换代产品。
适用于水、油、酸等多种介质，特别适用于两种混合不易分辨的介质液位，如油水混合液体等，且适用与重油等高粘度介质的液位检测。
其优点有：气、液相显示清晰，特别适用于远距离观察与夜间巡视；无盲区、密封性能好、耐高温高压、防粘稠、质量轻、寿命长等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。
一般用于直接检测。
该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。
HR-HG5玻璃管式液位计等同于原化工部标准定型产品HG21592-95。
仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
一、其结构特点为：读数清晰、直观、可靠；结构简单，维修方便；经久耐用。
二、使用须知
1、UG1\UG2玻璃管液位计的使用须知：
（1）本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
（2）为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
2、HG5-227-80玻璃管液位计的是使用须知：
（1）保证自密封作用，容器内介质压力应大于0.2MPa。
（2）在打开上下阀时，阀杆退出转数不得少于4转，以免钢球
在自封时，碰到阀杆的顶端。
三、清洗维护：
1、使用中的液位计定期检查。
清洗玻璃内外壁污垢，使液体显示清晰。
2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2Mpa，在打开上下阀时，阀杆退出转数不小于4 转(使钢球封门时，不致于碰到阀杆的顶端。
)
3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内，否则在液位计安装后使阀门挠曲，以致玻璃管折断。
