甲烷风电闭锁功能

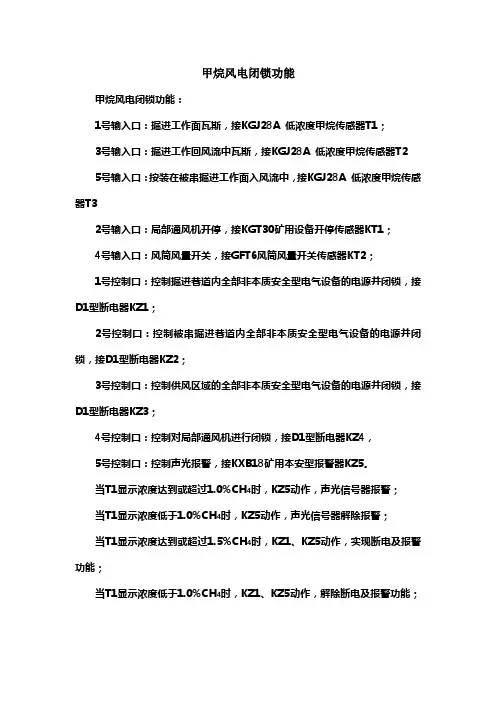

甲烷风电闭锁功能甲烷风电闭锁功能：1号输入口：掘进工作面瓦斯，接KGJ28A 低浓度甲烷传感器T1；3号输入口：掘进工作回风流中瓦斯，接KGJ28A 低浓度甲烷传感器T25号输入口：按装在被串掘进工作面入风流中，接KGJ28A 低浓度甲烷传感器T32号输入口：局部通风机开停，接KGT30矿用设备开停传感器KT1；4号输入口：风筒风量开关，接GFT6风筒风量开关传感器KT2；1号控制口：控制掘进巷道内全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ1；2号控制口：控制被串掘进巷道内全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ2；3号控制口：控制供风区域的全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ3；4号控制口：控制对局部通风机进行闭锁，接D1型断电器KZ4，5号控制口：控制声光报警，接KXB18矿用本安型报警器KZ5。

时，KZ5动作，声光信号器报警；当T1显示浓度达到或超过1.0%CH4时，KZ5动作，声光信号器解除报警；当T1显示浓度低于1.0%CH4时，KZ1、KZ5动作，实现断电及报警功能；当T1显示浓度达到或超过1.5%CH4时，KZ1、KZ5动作，解除断电及报警功能；当T1显示浓度低于1.0%CH4当T2显示浓度达到或超过1.0%CH时，KZ1、KZ5动作，实现断电及报警功能；4时，KZ1、KZ5动作，解除断电及报警功能；当T2显示浓度低于1.0%CH4当T3显示浓度达到或超过0.5%CH时，KZ2、KZ5动作，实现断电及报警功能；4时，KZ2、KZ5动作，解除断电及报警功能；当T3显示浓度低于0.5%CH4当KT1或KT2处于“停”时，KZ3、KZ5动作，实现断电及报警功能；当KT1或KT2处于“开”时，KZ3、KZ5动作，解除断电及报警功能；当KT1处于“停”时，T1或T2显示浓度大于3.0%CHKZ4动作，实现闭锁功能；4，KZ4动作，实现解锁功能；当KT1处于“停”时，T1或T2显示浓度低于1.5%CH4，时， KZ1、KZ5 动作，实现断电及报警功能；当T1信号断线4当T1信号断线故障排除时， KZ1、KZ5 动作，解除断电及报警功能；4当T2信号断线时，KZ1、KZ5 动作，实现断电及报警功能；时，KZ1、KZ5 动作，解除断电及报警功能；当T2显示浓度低于1.0%CH4时，KZ2、KZ5 动作，实现断电及报警功能；当T3信号断线4时，KZ2、KZ5 动作，解除断电及报警功能；当T3信号断线故障排除4其它按MT／T 772-1998中8.5的规定进行。

甲烷风电闭锁工作原理

高庄矿甲烷风电闭锁安装情况
我矿24113风巷、24113机巷安装局部通风机实现甲烷风电闭锁功能。

一甲烷风电闭锁关联设备及安装
（1）关联设备
瓦斯监测分站、甲烷传感器、风机开停传感器、远程断电器。

（2）联接方法
瓦斯监测分站7.8号控制口为甲烷风电闭锁功能专用控制口。

巷道内甲烷传感器正常接入监测分站。

风机开停传感器安装至风机电缆线，接入监测分站。

断电器接入监测分站7.8号控制口，两台断电器常闭接口串联，并接入风机QBZ-200型真空磁力启动开关2号13号接线柱，形成回路，对风机开关实现控制。

其中串联两台断电器共用一个分站控制口。

二甲烷风电闭锁实现条件
（1）巷道内甲烷传感器测量浓度值大于3%
（2）同时由于故障或者其他原因导致风机停机
此时甲烷风电闭锁开始工作，风机开关不能送电，当甲烷传感器测量浓度值小于1.5%，甲烷风电闭锁停止执行。

（需注意：当巷道内甲烷传感器测量浓度大于3%时，风机正在运行，则甲烷风电闭锁不执行。

）
三甲烷风电闭锁实际工作
巷道内甲烷传感器测量浓度大于3%时，同时风机开停传感器
监测风机开关停电，监测分站甲烷风电闭锁功能启动，甲烷风电闭锁功能实现。

甲烷超限断电闭锁与风电闭锁停送电安全技术措施

甲烷超限断电闭锁与风电闭锁停送电安全技术措施随着能源需求的增加和气候变化问题的日益严重，风力发电和天然气行业成为解决能源问题的关键领域。

然而，这两个行业的发展也带来了一些安全隐患，例如甲烷泄漏和风电设备故障等。

为了保障设备的安全运行和人员的安全性，需要采取一系列安全技术措施。

本文将着重介绍甲烷超限断电闭锁与风电闭锁停送电安全技术措施。

甲烷超限断电闭锁技术措施甲烷是一种常用的燃气，广泛用于家庭燃气和工业生产中。

但是，由于其易燃、易爆等特性，甲烷泄漏所导致的事故很容易造成人员受伤和财产损失。

为了保障行业设备的安全运行和人员的安全性，文明施工、规范管理，采用甲烷超限断电闭锁技术措施成为很有必要的选择，节省资源，防止事故的发生。

该技术措施的实施原理如下：•安装甲烷泄漏传感器或检测仪器。

•当甲烷超过设定的临界值时，检测仪器会自动发出信号。

•控制器根据信号控制断电器，立刻切断电源，避免甲烷发生火灾或爆炸事故的发生。

当然，在实施甲烷超限断电闭锁技术措施时，有以下需要注意的点：•安装位置要符合设备标准，避免被误操作。

•安装前，设备要进行专业测试和调试。

•定期维护，保证安全可靠。

风电闭锁停送电安全技术措施风力发电是一种清洁能源，但是为了避免因为风电的设备故障而导致的安全事故和财产损失，停电也是必要的。

在风电行业中，对于闭锁停送电技术措施的要求也非常高，以确保设备的安全运行和工作人员安全。

其中，风电闭锁停送电技术措施需要着重注意以下问题：1.安全开关的原理安全开关是一种特殊的供电装置，可以在设备发生故障或其他异常情况时切断电源，以保护人员和设备。

当发生故障时，安全开关会自动切断电源，切断电缆或信号线路，避免因电路故障而导致的设备损坏或人员伤害。

2.电锁的应用在风电设备中使用电锁是一种有效的措施，它可以限制设备启动，保护人员安全。

3.系列联锁技术系列联锁技术又称为级联控制技术，它可以对设备的各个环节进行独立保护，当任一环节发生故障时，都会触发系统的停机保护，从而保护设备和人员安全。

局部通风中的甲烷风电闭锁

磁力起动器 QC83 经改造后, 13# 线, 8# 线和 1# 线, 2# 线并联后, 串联甲烷断电仪常闭接点, 接入被
图 3 甲烷风电闭锁电控原理图
2 3 甲烷风电闭锁电控原理电控原理: 当甲烷浓度小于断电浓度时( 煤矿
安全规程 139 条有关规定) , 甲烷断电仪一对常用接点闭合。按下 QA XLC 带电: ( 1) XLC3 闭合局扇起动。( 2) XLC1 闭合自保局扇运转。( 3) XLC2 闭合联锁开关控制线 2, 9 形成通路实现甲烷风电闭锁。
( 7) 各输入、输出端子与交流回路间能承受 5 kV ( 峰值) 电压冲击, 具有很强的抗雷电冲击能力。
( 8) 采用 CT, PT 断线报警闭锁, 保证在 CT , PT 断线时不发生误动作。
3 应用效果
该保护装置于 2002 年 1 月投入运行以来, 运行状况良好, 各保护动作准确可靠, 从未发生误动、迟动、拒动等现象。提高了矿井供电的安全性、可靠性。增强了矿井的抗灾能力, 为矿井的安全生产打下了坚实的基础。
作原理, 实际应用中效果良好。
关键词: 局部通风; 风电闭锁; 应用
中图分类号:TD724+ . 4
文献标识码: A
文章编号: 1008- 8725( 2004) 02- 0025- 02
0 前言
煤矿安全规程规定: 掘进工作面的局部通风应实现三专两闭锁 : 既局部通风机应采用三专( 专用变压器, 专用开关, 专用线路) 供电, 应具备甲烷断电闭锁、风电闭锁。没有装备矿井安全监控系统的
当甲烷浓度大于断电浓度时, 甲烷断电仪常闭接点打开。则联锁开关控制线断开, 动力电断开。形成甲烷断电闭锁, 如果局扇开关正常运转, 甲烷断电仪断电, 常闭接点打开, 而 QC83 80 由于 XLC1 自保, 局扇仍能正常运转。如果甲烷超限, 甲烷断电仪常闭接点打开, 而局扇开关掉电, 则局扇开关送不上电, 这样就杜绝了私排甲烷的现象出现。这样形成甲烷风电闭锁。当 QC83 80 开关停电, 则 XLC2 打开, 则联锁开关控制线断开, 动力电断开, 形成风电闭锁。

甲烷超三断风机电闭锁说明

三分瓦电闭锁多功能设置说明
多功能设置：
注：开关量输出接点6为三分瓦电闭锁的输出端，（三分闭锁的条件1、瓦斯浓度超过
3%，2、主备风机同时停风）
中会出现- - - - -1
多功能中的具体设置：
1、3.Config Input 中设置的风机开停，其中前5位设置不变化，第六位设置为b 如： CtlBit:d- - - - b
2、4.Config Sensor 中设置瓦斯传感器，其中前5位设置不变化，第六位设置为b 如： CtlBit:d- - - - b
3、对于用电源扩展器进行断电的工作面，因为电源扩展器只有四路断电输出，需要对电源扩展器的显示板线路进行修改：将扩展器中显示板断电输出的第四路线路调到第六路，
这样便可以通过多功能进行控制，同样在4路断电输出的第四接点（如图）连接闭锁线路到风机开关。

软件设置：在多功能的开关量输出第六通道进行设置，方法和风机开停设置一样。

设置多功能常开常闭功能。

在主菜单界面中，将光标定位在第2屏第1行按“#”键，屏幕显示‘PassWword---’提示用户输入操作密码。

当输入的密码正确时，按‘#’键进入“设置设备功用”操作界面。

使用“0”键可交替选择这两种形式，按“#”键确认选择或按“*”键放弃选择，光标返回到主菜单界面中。

甲烷超限断电闭锁与风电闭锁停、送电安全技术措施

甲烷超限断电闭锁与风电闭锁停、送电安全技术措施编制：年月日审核：年月日区长：年月日会审单位：机电办：年月日安监处：年月日调度所：年月日通风区：年月日监测队：年月日批准：开拓副总：年月日甲烷超限断电闭锁与风电闭锁停、送电安全技术措施一、概述当掘进头面甲烷超限或停风时，能够及时切断掘进头面全部非本质安全型电气设备的电源，当掘进头面恢复正常供风且甲烷浓度达到要求后，能够及时恢复掘进头面供电。

为了确保矿井供电安全特编制本措施，待审批后贯彻执行。

二、停送电安全技术措施1.风电闭锁试验有生产单位负责，甲烷电闭锁试验由监测队负责。

2.做风电甲烷电闭锁试验期间，掘进头面不能做漏电试验。

3.做风电甲烷电闭锁试验前必须向调度所汇报，得到同意后方可做试验，试验结束后向调度所汇报试验情况。

4.做风电甲烷电闭锁试验期间，严禁放炮、严禁绞车提升运输、严禁掘进等施工活动。

5.风电闭锁试验完成后，现场试验人员应立即恢复主局供风，保证掘进工作面通风，动力电源运行正常。

6.甲烷电闭锁试验完成后，监测队应立即进行复位，复位后向调度所汇报。

甲烷电闭锁试验被影响单位需恢复送电的，必须有当班跟班人员联系当班电工或变电所值班电工，方可恢复掘进头面的供电。

7.试验结果作好记录，参加试验人员必须在记录结果上签字备查。

8.掘进头面甲烷超限或正常工作的和备用局部通风机均失电停止运转后造成停风时，恢复送电的步骤及注意事项：（1）必须切断回风流中一切电气设备的电源,人员撤到全风压通风的进风中。

（2）当电源恢复时，正常工作的局部通风机和备用局部通风机均不得自行启动，只有停风区中最高甲烷浓度不超过0.8%和最高二氧化碳浓度不超过1.5%，且局部通风机及其开关附近10m以内风流中的甲烷浓度都不超过0.5%时，方可人工开启局部通风机，恢复正常通风。

（3）巷道正常供风后，电工必须将电气设备开关盖打开，清除盖内积聚的瓦斯，确保电气设备完好，并由测气员检测掘进头风流中、电机或其开关附近20m以内风流中甲烷浓度在0.5％以下，方可人工恢复掘进头面供电。

风电闭锁接线图

甲烷风电闭锁现场设备接线图一、风机开关选用真空磁力启动开关QBZ-200型1、风机开关控制电路需做以下改动1）原开关的1线与a点断开后,接到b点。

2）原开关的2线与b点断开，C1的一端与b点断开后接到2。

3）原开关的2线与9线之间用导线联接。

2、真空磁力启动开关QBZ-200型控制回路原理见图1图13、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。

图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、2之间。

2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。

3、风机运行时C线圈经C1触点、2、9连线成回路，J触点无电流通过。

4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。

5、当风机停止运行时C1触点断开，甲烷达到3.%时J触点动作断开，此时按下AQ风机开关不能启动。

三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-200型真空磁力开关为例。

2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。

在与被控开关的控制端2，9连接，见图3。

3、当风机开关停止时C2触点断开，被控开关断电。

甲烷达到1%时断电器触点J1断开，被控开关断电。

4、若被控开关控制端需闭合断电时，把C2取为常闭，J1取为常开，两触点为并联接法即可。

不同被控开关可接到对应控制端子。

5、C2常闭即：风机开关停止时C2为闭合状态，风机开关运行时C2为断开状态的触点。

图3四、风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。

1、把原开关的AQ起动按钮常开触点一端，与2线断开。

2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。

控制电路改动即完成。

3、原开关电路图见图4。

图4五、改动说明1、监控分站常闭触点J连接在风机开关接线室8、2线之间。

2、风机启动时按下AQ起动按钮，KC线圈电流经8线和J触点到2、9线成回路此时风机启动。
