风电甲烷闭锁装置说明书
甲烷超限断电闭锁与风电闭锁停送电安全技术措施
甲烷超限断电闭锁与风电闭锁停送电安全技术措施1.搭建甲烷浓度监测系统：安装甲烷浓度监测仪器，监测甲烷浓度的变化。
可以设置多个监测点位，在关键区域布设多个监测装置，以确保及时监测到甲烷浓度超标情况。
2.设定甲烷浓度警戒值：根据实际情况设定甲烷浓度警戒值，当甲烷浓度超过设定值时触发报警信号。
3.联动断电装置：将甲烷浓度监测系统与断电装置联动，当甲烷浓度超过警戒值时，断电装置自动切断电源，阻止电气设备继续运行。
4.甲烷浓度报警：当甲烷浓度超过警戒值时，监测系统发出报警信号，同时在指定位置进行声光提示。
5.设置自动排风系统：在关键区域设置自动排风系统，当甲烷浓度超过警戒值时，自动排除甲烷气体，以降低火灾、爆炸的危险性。
风电闭锁停、送电是一种用于保障风电发电机组和系统运行安全的技术措施，以减少事故发生的风险。
1.开发可靠的闭锁停、送电监控装置：利用先进的监控设备，实时监测风电发电机组和系统的运行情况，并能根据情况自动闭锁停、送电。
2.设计合理的闭锁停、送电逻辑：根据风电发电机组和系统的工作特点，合理设计闭锁停、送电的逻辑，确保在发生异常情况时能够及时准确地进行闭锁停电或闭锁送电。
3.实施远程监控与控制：通过远程监控与控制系统，对风电发电机组和系统进行实时监测和操作，以便及时发现和处理异常情况。
4.设立闭锁停、送电标准与流程：制定闭锁停、送电的标准和流程，确保各级人员在操作过程中能够按照规定进行闭锁停、送电，减少人为操作失误。
5.加强培训与演练：加强对闭锁停、送电安全技术的培训与演练，提高人员的操作技能和应变能力，以确保闭锁停、送电的安全可靠性。
以上是甲烷超限断电闭锁与风电闭锁停、送电安全技术措施的一些具体内容。
在实际操作中，还需结合具体情况进行相应的改进和完善，以确保能够有效保障人员和设备的安全。

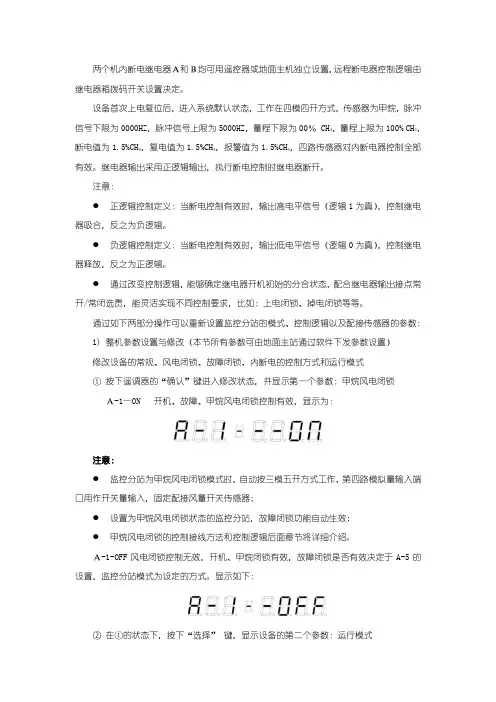

风电闭锁讲解
两个机内断电继电器Ａ和Ｂ均可用遥控器或地面主机独立设置，远程断电器控制逻辑由继电器箱拨码开关设置决定。
设备首次上电复位后，进入系统默认状态，工作在四模四开方式，传感器为甲烷，脉冲信号下限为0000HZ，脉冲信号上限为5000HZ，量程下限为00％ CH4，量程上限为100% CH4，断电值为1.5%CH4，复电值为1.5%CH4，报警值为1.5%CH4，四路传感器对内断电器控制全部有效。
继电器输出采用正逻辑输出，执行断电控制时继电器断开。
注意：●正逻辑控制定义：当断电控制有效时，输出高电平信号（逻辑1为真），控制继电器吸合，反之为负逻辑。
●负逻辑控制定义：当断电控制有效时，输出低电平信号（逻辑0为真），控制继电器释放，反之为正逻辑。
●通过改变控制逻辑，能够确定继电器开机初始的分合状态，配合继电器输出接点常开/常闭选责，能灵活实现不同控制要求，比如：上电闭锁、掉电闭锁等等。
通过如下两部分操作可以重新设置监控分站的模式、控制逻辑以及配接传感器的参数：1) 整机参数设置与修改（本节所有参数可由地面主站通过软件下发参数设置）修改设备的常规、风电闭锁、故障闭锁、内断电的控制方式和运行模式①按下遥调器的“确认”键进入修改状态，并显示第一个参数：甲烷风电闭锁Ａ-1—ON 开机、故障、甲烷风电闭锁控制有效，显示为：注意：●监控分站为甲烷风电闭锁模式时，自动按三模五开方式工作，第四路模拟量输入端口用作开关量输入，固定配接风量开关传感器;●设置为甲烷风电闭锁状态的监控分站，故障闭锁功能自动生效;●甲烷风电闭锁的控制接线方法和控制逻辑后面章节将详细介绍。
Ａ-1-OFF风电闭锁控制无效，开机、甲烷闭锁有效，故障闭锁是否有效决定于A-5的设置，监控分站模式为设定的方式。
显示如下：②在①的状态下，按下“选择”键，显示设备的第二个参数：运行模式Ａ-2-4-04 代表监控分站的运行模式为四模四开Ａ-2-3-12 代表监控分站的运行模式为三模十二开Ａ-2-3-5 代表监控分站的运行模式为三模五开，风电闭锁时必须设为此模式，分站模拟量的第四路用作开关量输入（风量开关）Ａ-2-3-04 代表监控分站的运行模式为三模四开Ａ-2-2-20 代表监控分站的运行模式为二模二十开Ａ-2-2-04 代表监控分站的运行模式为二模四开如须改变该参数，可按“修改”键在这六种运行模式中循环切换，进行修改。
甲烷风电闭锁功能
甲烷风电闭锁功能甲烷风电闭锁功能：1号输入口：掘进工作面瓦斯，接KGJ28A 低浓度甲烷传感器T1；3号输入口：掘进工作回风流中瓦斯，接KGJ28A 低浓度甲烷传感器T25号输入口：按装在被串掘进工作面入风流中，接KGJ28A 低浓度甲烷传感器T32号输入口：局部通风机开停，接KGT30矿用设备开停传感器KT1；4号输入口：风筒风量开关，接GFT6风筒风量开关传感器KT2；1号控制口：控制掘进巷道内全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ1；2号控制口：控制被串掘进巷道内全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ2；3号控制口：控制供风区域的全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ3；4号控制口：控制对局部通风机进行闭锁，接D1型断电器KZ4，5号控制口：控制声光报警，接KXB18矿用本安型报警器KZ5。
时，KZ5动作，声光信号器报警；当T1显示浓度达到或超过1.0%CH4时，KZ5动作，声光信号器解除报警；当T1显示浓度低于1.0%CH4时，KZ1、KZ5动作，实现断电及报警功能；当T1显示浓度达到或超过1.5%CH4时，KZ1、KZ5动作，解除断电及报警功能；当T1显示浓度低于1.0%CH4当T2显示浓度达到或超过1.0%CH时，KZ1、KZ5动作，实现断电及报警功能；4时，KZ1、KZ5动作，解除断电及报警功能；当T2显示浓度低于1.0%CH4当T3显示浓度达到或超过0.5%CH时，KZ2、KZ5动作，实现断电及报警功能；4时，KZ2、KZ5动作，解除断电及报警功能；当T3显示浓度低于0.5%CH4当KT1或KT2处于“停”时，KZ3、KZ5动作，实现断电及报警功能；当KT1或KT2处于“开”时，KZ3、KZ5动作，解除断电及报警功能；当KT1处于“停”时，T1或T2显示浓度大于3.0%CHKZ4动作，实现闭锁功能；4，KZ4动作，实现解锁功能；当KT1处于“停”时，T1或T2显示浓度低于1.5%CH4，时， KZ1、KZ5 动作，实现断电及报警功能；当T1信号断线4当T1信号断线故障排除时， KZ1、KZ5 动作，解除断电及报警功能；4当T2信号断线时，KZ1、KZ5 动作，实现断电及报警功能；时，KZ1、KZ5 动作，解除断电及报警功能；当T2显示浓度低于1.0%CH4时，KZ2、KZ5 动作，实现断电及报警功能；当T3信号断线4时，KZ2、KZ5 动作，解除断电及报警功能；当T3信号断线故障排除4其它按MT／T 772-1998中8.5的规定进行。

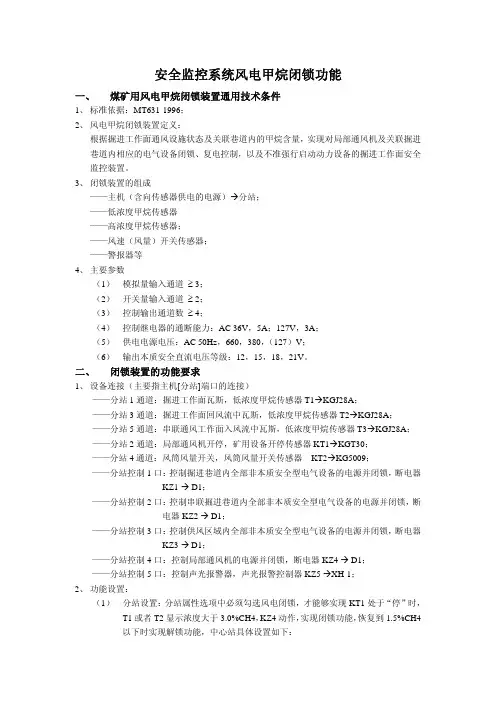

安全监控系统风电甲烷闭锁功能
安全监控系统风电甲烷闭锁功能一、 煤矿用风电甲烷闭锁装置通用技术条件1、标准依据：MT631-1996；2、风电甲烷闭锁装置定义：根据掘进工作面通风设施状态及关联巷道内的甲烷含量，实现对局部通风机及关联掘进巷道内相应的电气设备闭锁、复电控制，以及不准强行启动动力设备的掘进工作面安全监控装置。
3、闭锁装置的组成——主机（含向传感器供电的电源）Æ分站；——低浓度甲烷传感器——高浓度甲烷传感器；——风速（风量）开关传感器；——警报器等4、主要参数（1） 模拟量输入通道≥ 3；（2） 开关量输入通道≥ 2；（3） 控制输出通道数≥ 4；（4） 控制继电器的通断能力：AC 36V，5A；127V，3A；（5） 供电电源电压：AC 50Hz，660，380，（127）V；（6） 输出本质安全直流电压等级：12，15，18，21V。
二、 闭锁装置的功能要求1、设备连接（主要指主机[分站]端口的连接）——分站1通道：掘进工作面瓦斯，低浓度甲烷传感器T1ÆKGJ28A；——分站3通道：掘进工作面回风流中瓦斯，低浓度甲烷传感器T2ÆKGJ28A；——分站5通道：串联通风工作面入风流中瓦斯，低浓度甲烷传感器T3ÆKGJ28A；——分站2通道：局部通风机开停，矿用设备开停传感器KT1ÆKGT30；——分站4通道：风筒风量开关，风筒风量开关传感器KT2ÆKG5009；——分站控制1口：控制掘进巷道内全部非本质安全型电气设备的电源并闭锁，断电器KZ1 Æ D1；——分站控制2口：控制串联掘进巷道内全部非本质安全型电气设备的电源并闭锁，断电器KZ2 Æ D1；——分站控制3口：控制供风区域内全部非本质安全型电气设备的电源并闭锁，断电器KZ3 Æ D1；——分站控制4口：控制局部通风机的电源并闭锁，断电器KZ4 Æ D1；——分站控制5口：控制声光报警器，声光报警控制器KZ5 ÆXH-1；2、功能设置：（1） 分站设置：分站属性选项中必须勾选风电闭锁，才能够实现KT1处于“停”时，T1或者T2显示浓度大于3.0%CH4，KZ4动作，实现闭锁功能，恢复到1.5%CH4以下时实现解锁功能，中心站具体设置如下：必须勾（2） 分站测点1设置：连接低浓度甲烷传感器KGJ28A，报警值1.0%，控制KZ5报警器，报警恢复值0.99%；断电值1.5%，控制掘进巷道内全部非本质安全型电气设备的电源KZ1，断电恢复值0.99%；中心站设置界面如下图：连接低浓度甲烷传感器KGJ28A ，报警值1.0%，控制KZ5报警器，报警恢复值0.99%；断电值1.0%，控制掘进巷道内全部非本质安全型电气设备的电源KZ1，断电恢复值0.99%；中心站设置界面如下图：（4）分站测点5设置：连接低浓度甲烷传感器KGJ28A ，报警值0.5%，控制KZ5报警器，报警恢复值0.49%；断电值0.5%，控制掘进巷道内全部非本质安全型电气设备的电源KZ2，断电恢复值0.49%；中心站设置界面如下图：接矿用设备开停传感器KGT30，“停”控制KZ3和KZ5，中心站设置界面如下图：（6）分站测点4设置：接风筒风量开关传感器，“停”控制KZ3和KZ5，中心站设置界面如下图：3、功能测试：（1）测试环境：装有KJ73N系统台式计算机1台，KJ306-J数据接口1台，大分站KJF86N（16）1台，开停传感器2台，分站测试箱一个，组装成一个简单的KJ73N系统，分站1通道接测试箱1路，分站2通道接开停传感器KGT30（1），分站3通道接测试箱2路，分站4通道接开停传感器KGT30（2），分站5通道接测试箱3路。
FDZB-1风电甲烷闭锁装置PPT课件
.
4
出口国家
• 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、 伊朗等多个国家。
.
5
谢谢观看
.
6
FDZB-1风电甲烷闭锁装置
山东中煤集团
.
1
目录
01 FDZB-1风电甲烷闭锁装置产品介绍
02 FDZB-1风电甲烷闭锁装置参数
03 出口国家
.
2
FDZB-1风电甲烷闭锁装置产品介绍
• FDZB-1风电甲烷闭锁装置该设备是通过传感器感知巷道内的甲烷浓度，当 危险气体超标时闭锁、通风等动作以防止事故发生。由主机、4只沼气传感 器和4个开关量传感器组成，能可靠地实现风、电、沼气闭锁功能。 Zmjt055
.
3
FDZB-1风电甲烷闭锁装置参数
• 防爆标志：Exd[ib]Ⅰ • 电源：AC 660V/380V • 输出本安电源：2路，每路DC18V/300mA,过压保护整定值20V，过流保护整定
值≤400mA • 基本容量：4路模拟量输入、4路开关量输入、4路控制开关量输出接口 • 模拟量信号制式：200Hz～1000Hz • 开关量输入信号制式：触点式、电流型0mA/5mA • 断电接点容量：AC 36V/5A • 检测误差：≤0.5% • 通信方式：FSK调制解调，移频键控，“0”调制为2100Hz，“1”调制为
甲烷超三断风机电闭锁说明
三分瓦电闭锁多功能设置说明
多功能设置：
注： 开关量输出接点6为三分瓦电闭锁的输出端，（三分闭锁的条件1、瓦斯浓度超过
3%，2、主备风机同时停风）
中会出现- - - - -1
多功能中的具体设置 ：
1、3.Config Input 中设置的风机开停，其中前5位设置不变化，第六位设置为b 如： CtlBit:d- - - - b
2、4.Config Sensor 中设置瓦斯传感器，其中前5位设置不变化，第六位设置为b 如： CtlBit:d- - - - b
3、对于用电源扩展器进行断电的工作面，因为电源扩展器只有四路断电输出，需要对电源扩展器的显示板线路进行修改：将扩展器中显示板断电输出的第四路线路调到第六路，
这样便可以通过多功能进行控制，同样在4路断电输出的第四接点（如图）连接闭锁线路到风机开关。
软件设置：在多功能的开关量输出第六通道进行设置，方法和风机开停设置一样。
设置多功能常开常闭功能。
在主菜单界面中，将光标定位在第2屏第1行按“#”键，屏幕显示‘PassWword---’提示用户输入操作密码。
当输入的密码正确时，按‘#’键进入“设置设备功用”操作界面。
使用“0”键可交替选择这两种形式，按“#”键确认选择或按“*”键放弃选择，光标返回到主菜单界面中。
3%风电闭锁功能设置说明
KJ95N系统3%风电瓦斯闭锁功能配置讲解一、风电瓦斯闭锁的配置根据M631—1996《煤矿用风电甲烷闭锁装置通用技术条件》的要求，将分站的十六路传感器输入中的前五路作风电瓦斯闭锁检测的输入，将分站的八路开关量输出中的前五路作风电瓦斯闭锁控制。
具体设置如下：1、传感器输入信号的配置第一路传感器输入设置为掘进工作面瓦斯传感器输入；第二路传感器输入设置为掘进工作面回风流中瓦斯传感器输入；第三路传感器输入设置为被串掘进工作面入风流瓦斯传感器输入；第四路传感器输入设置为局部通风机风筒中的风速开关；第五路传感器输入设置为局部通风机开停。
2、开关量输出的配置第一路开关量输出控制掘进工作面设备；第二路开关量输出控制被串掘进工作面流设备；第三路开关量输出控制供风区域设备；第四路开关量输出控制声、光报警；第五路开关量输出控制局部通风机开停（通风机为高电平闭锁）。
3、分站的其它传感器输入和其它开关量输出按普通数据采集站要求进行工作。
二、风电瓦斯闭锁功能1、分站上电前和上电后一分钟内，分站的用于风电瓦斯闭锁中的五路开关量输出保持输出低电平，切断所有被控的设备的动力电源并闭锁；禁止声、光报警；风机的动力电源解锁。
2、分站上电一分钟后，若掘进工作面瓦斯低于1.0%、掘进工作面回风流中瓦斯低于1.0%、被串掘进工作面入风流瓦斯低于0.5%，且局部通风机风筒中的风速开关大于预置值、局部通风机开时，分站的用于风电瓦斯闭锁的第一路、第二路、第三路开关量输出全部输出为高电平，第四路、第五路开关量输出为低电平，对掘进工作面被控设备、被串掘进工作面被控设备和供风区域被控设备的动力电源解锁；并禁止声、光报警；风机的动力电源解锁。
3、分站上电一分钟后，掘进工作面瓦斯高于1.0%或掘进工作面瓦斯传感器故障，第四路开关量输出为高电平，驱动声、光报警；掘进工作面瓦斯低于1.0%，第四路开关量输出为低电平，禁止声、光报警。
掘进工作面瓦斯高于 1.5%或掘进工作面瓦斯传感器故障，分站的用于风电瓦斯闭锁的第一路开关量输出为低电平，第四路开关量输出为高电平，切断掘进工作面被控设备动力电源并闭锁，同时驱动声、光报警。
甲烷风电闭锁”有关问题的讲解说明
执行“甲烷风电闭锁”有关问题的讲解说明一、法律法规依据1、《煤矿安全规程》第三章通风安全监控第160条规定“矿井安全监控系统必须具备甲烷断电仪和甲烷风电闭锁装置的全部功能”2、国家安全生产行业标准AQ6201-2006《煤矿安全监控系统通用技术要求》之第4条“技术要求”之4.5.2款“控制”之4.5.2.2“系统必须由现场设备完成甲烷风电闭锁功能”中第e项规定“局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3%，必须对局部通风机进行闭锁使之不能启动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时，自动解锁”。
第f项规定“严禁对局部通风机进行故障闭锁控制”。
3、国家安全生产行业标准AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》第10条“管理制度与技术资料”之10.4.4款要求矿井必须应建立“甲烷超限断电闭锁和甲烷风电闭锁功能测试记录”二、目的意义监控系统实施甲烷风电闭锁控制的目的是在“掘进工作面或回风流中甲烷浓度大于3%，同时掘进工作面又停风了”的情况下，对局部通风机实施特殊控制，使之不能随意启动。
其意义在于尽可能避免在无组织、无措施情况下随意启动风机造成“一风吹”。
三、与现行闭锁控制的区别目前矿井安全监控方面实行了二个闭锁，一是风对电的闭锁，即风机停止运转后闭锁控制动力供电总开关，停止供电；二是甲烷对电的闭锁，即甲烷超限后闭锁控制动力供电总开关，停止供电。
甲烷风电闭锁控制则是在包括上述闭锁控制内容基础上，增加了组合逻辑控制，即把“巷道内甲烷浓度是否大于3%、巷道是否停风了”作为共同条件，对局部通风机开关进行有别于常规的闭锁控制。
四、“甲烷风电闭锁”执行条件和方法甲烷风电闭锁控制的执行必须同时具备二个条件，一是巷道内有甲烷传感器测量浓度大于3%，二是巷道内局部供风由于供电、故障等其他原因停止了（停风意味着该工作面所有局部通风机开关均处于停止状态）。
甲烷风电闭锁接线方法及控制逻辑全版.doc
甲烷风电闭锁接线方法及控制逻辑KJ101N-F2分站的A、B任意一组可同时监测两台风机的开停状态和一条风筒的风量状态，同时可闭锁控制两台风机，KJ101N-F2分站自身带声报警功能。
1）KJ101N-F2型矿用监控分站作为甲烷风电闭锁装置组成① KJ101N-F2型矿用监控分站（1台）② KJ101N-GD型继电器箱或KDG3/36矿用隔爆兼本安型断电器（2台）③ KJ101－45B型甲烷传感器或GJC4型甲烷传感器（2-3台）④ KGT8型开停传感器（2台）⑤风筒风量传感器（1套）2）KJ101N-F2型矿用监控分站作为甲烷风电闭锁装置时模拟、开关量输入端口及控制输出端口定义①模拟量输入口模拟量输入口1（T1）----掘进工作面或掘进工作面回风流中的甲烷传感器；模拟量输入口2（T2）----工作面回风流与全风压风流混合处的甲烷传感器；模拟量输入口3（T3）----串联通风工作面入风流或工作面中段的甲烷传感器；②开关量输入口开关量输入口1（K1）----继电器箱1 (J1)馈电传感器；开关量输入口2（K2）----继电器箱2 (J2)馈电传感器；开关量输入口3（K3）----检测局扇1工作状态的机电设备开停传感器；开关量输入口3（K4）----检测局扇2工作状态的机电设备开停传感器；模拟量输入口4（T4）----用作开关量（K5）输入，接风筒风量开关；③控制输出口编码控制输出口----继电器箱1 (J1)、继电器箱2(J2)继电器箱1可控硅接点（J1）----控制掘进工作面及掘进工作面回风巷道内的动力电源，受T1、T2、T3控制；继电器箱2可控硅接点（J2）----控制总动力电源，受K3、K4、K5控制；控制条件：=(K3 .OR. K4).AND.K5内断电输出口机械接点1（N1）----局部通风机1闭锁，与局部通风机控制开关的启动按钮串联；内断电输出口机械接点2（N2）----局部通风机2闭锁，与局部通风机控制开关的启动按钮串联；3）接线方法及设置①连接方式如下图：② KJ101N-F2型矿用监控分站设置在正式投入使用前将KJ101N-F2型矿用监控分站设置为“三模五开”的甲烷风电闭锁工作模式；●T1断电值设置为1.5%断电，1.0%复电，报警值1.5%，可修改并作为自动解锁限值；●T2断电值设置为1.0%断电，1.0%复电，报警值1.5%，可修改并作为自动解锁限值；●T3断电值设置为0.5%断电，0.5%复电，报警值0.5%，可修改；●N1受控范围全部有效，正逻辑控制（1）●N2受控范围全部有效，正逻辑控制（1）③继电器箱受控传感器关联设置●继电器箱1（J1）拨码设置为111011，根据T1、T2、T3采集的数据进行控制，常闭模式；●继电器箱2（J2）拨码设置为000111，根据K3、K4、K5采集的数据进行控制，常闭模式；控制条件：=(K3 .OR. K4).AND.K5上述逻辑式解读为：当两台风机均停止或风筒风量为无风时起控断电，当任一风机工作且风筒风量有风时复电。
甲烷风电闭锁装置控制逻辑
甲烷风电闭锁装置控制逻辑定义监控仪的模拟量输入口A1号、A2号、A3号瓦斯传感器T1、T2、T3。
A1号接掘进工作面或掘进工作面回风流中的瓦斯传感器T1,A2号接工作面回风流与全风压风流混全处的瓦斯传感器T2,A3号接串联通风工作面入风流中的瓦斯传感器T3定义监控仪的开关量输入口K7号接风筒风量开关传感器T4。
定义监控仪的开关量输入口K8号接机电设备开停传感器T5。
定义监控仪的控制量输出口J1号（继电器箱1）控制掘进工作面及掘进工作面回风巷道内的动力电源。
定义监控仪的控制量输出口J2（继电器箱2）控制串联通风区域内的动力电源。
定义监控仪的控制量输出口J3（继电器箱3）控制回风区域内的动力电源。
定义监控仪的控制输出口J4（内断电）控制局部通风机的电源。
一、J1断开的条件：1．本监控仪停电2．上电不足一分钟3．A1大于断电值4．K1表明风量不足（低电平）5．K2表明风机停电（低电平）6．A1故障上述任一条件满足，J1都要断开二、J2断天的条件：1．本监控仪停电2．上电不足一分钟3．A2大于断电值4．K1表明风量不足（低电平）5．K2表明风机停电（低电平）6．A2故障上述任一条件满足，J1都要断开三、J3断开的条件：1．本监控仪停电2．上电不足一分钟3．A3大于断电值4．K1表明风量不足（低电平）5．K2表明风机停电（低电平）6．A3故障上述任一条件满足，J1都要断开四、J4断开的条件：A1,A2,A3任一或几个大于3.0%且K2 断开五、J4闭合的条件：1．监控仪重新启动2．不满足“四”的条件3．遥控解锁。
风电甲烷闭锁装置说明
安装、使用产品前请仔细阅读产品使用说明！执行标准号：Q/FZG2010-2008KHJ-F型煤矿用风电、甲烷闭锁装置使用说明周寨煤业有限责任公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一．概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置)，是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》（MT631-96）、《煤矿用固定式甲烷断电仪通用技术条件》（AQ6208-2007）、《爆炸性气体环境用电气设备》（GB3836-2000）、新版《煤矿安全规程》（2001年版）以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备，它是根据掘进工作面与其相关巷道内的甲烷浓度，局部通风机的开停状态，风量大小，实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警，并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组，保证交流供电电源掉电时，自动投入到电池组的工作，使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机（以下简称主机）一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器（以下简称传感器）三台（分别为T1、T2、T3）、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义：装置在掘进工作面的布置示意图如图1图1二主要技术指标主机的基本参数1 主机防爆型式：矿用隔爆兼本安型；主机防爆标志：Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
甲烷自动断电风电闭锁的使用管理规定
甲烷自动断电风电闭锁的使用管理规定引言在风电行业中，甲烷产生是一种常见的现象。
一旦甲烷达到一定浓度，就会对人身安全和风电设备的稳定性造成影响。
为了防止甲烷泄露对人身和设备造成的潜在危害，风电机组添加了甲烷自动断电装置和风电闭锁装置。
自动断电装置自动断电装置是一种安全装置，用于在监控到甲烷浓度超过设定阈值时，自动切断风电机组电源。
自动断电装置对于保障人身和设备的安全至关重要，应该保持正常运行状态。
安装在新建风电场和现有风电场的升级改造过程中，自动断电装置应该是必备的安全设备。
具体安装位置和数量应根据风电设备和现场情况进行合理设计。
检查与维护自动断电装置应该定期进行检查和维护，以保证其正常运行状态。
具体维护内容包括：•清洁设备表面•检查传感器和控制器•更换损坏的电缆和插头•检查和更换电池风电闭锁装置风电闭锁装置是一种紧急停机装置，用于在监控到甲烷浓度超过设定阈值时，迅速切断风电机组转子的电源并刹车停机。
安装风电闭锁装置应该安装在适当的位置，以保证在发生紧急情况时可以及时使用。
安装位置应根据风电设备和现场情况进行合理设计。
检查与维护风电闭锁装置应该定期进行检查和维护，以保证其正常运行状态。
具体维护内容包括：•清洁设备表面•检查电气连接•检查电气元件•检查并更换损坏的零部件使用管理为了保证甲烷自动断电风电闭锁装置的正常运行和使用效果，下面提出以下的使用管理规定：工作人员工作人员应该经过专业培训，熟悉装置的使用原理、操作步骤和应急处理方式，在上岗前进行考核合格后方可上岗操作。
使用规定操作人员应该遵循以下规定：•不得超越自己的职责范围进行操作•在使用之前应检查装置是否处于正常运行状态•在操作中要注意安全，严禁私自更改系统参数•在紧急情况下必须及时调用设备，迅速切断风电机组转子的电源并刹车停机巡检和维护检查和维护应遵循以下规定：•每日定期巡查•定期进行检查和维护•巡检记录应保留在本地备查•工作人员发现隐患应当及时报告结论甲烷自动断电风电闭锁是保障风电安全重要的措施，要求在风电设备的安装和维护过程中应当充分考虑系统的完整性，保证装置的可靠性和安全性。
甲烷自动断电风电闭锁的使用管理规定制度
甲烷自动断电风电闭锁的使用管理规定制度一、目的为了确保风电场设备安全运行，防止甲烷气体泄漏对风电设备造成影响，保障生命财产安全，特制定本规定。
二、适用范围本规定适用于所有风电场。
三、甲烷自动断电风电闭锁的用途及原理甲烷自动断电风电闭锁主要用于监控风电场内的甲烷气体浓度，当浓度超过设定值时，立即控制风机停转，避免因甲烷气体引起的火灾和爆炸事故。
风电闭锁是由监测系统通过无线信号传输到控制柜，再控制柜进行自动断电。
四、甲烷自动断电风电闭锁的安装和使用1.风机前必须设置自动断电风电闭锁装置，并将控制柜放在相应的位置。
2.自动断电风电闭锁装置应正确安装，不得出现摆动和倾斜现象。
3.风电闭锁装置应接通监测系统电源，并确保供电正常。
4.定期对自动断电风电闭锁装置进行检测，确保设备正常运行，特别要检查闭锁的准确性。
五、甲烷自动断电风电闭锁的维护与保养1.定期进行设备的巡回检查，及时排除故障和隐患，确保风电场设备正常运行。
2.风电闭锁装置要进行定期检测，必要时要清洗或更换。
3.风电闭锁装置的维护保养记录应存档备查。
六、甲烷自动断电风电闭锁的管理和使用规定1.风电场经营、维护、检修等人员必须熟悉自动断电风电闭锁的原理、使用方法和操作程序，严格遵守本规定。
2.风电场应当定期检修和维护自动断电风电闭锁装置，确保安全性能的有效性。
3.相关人员必须按照相应操作要求进行操作，并保证操作规范。
4.对于因操作不当或意外造成的设备故障和事故，相关责任人需承担相应的法律责任。
七、附则本规定由风电场下发实施，经管理负责人评议、审批后生效。
本规定未尽事项，参照相关法律、法规和规章制度执行。
本规定解释权归风电场管理负责人所有。
风电甲烷闭锁装置说明书
安装、使用产品前请仔细阅读产品使用说明书！执行标准号：Q/FZG2010-2008KHJ-F型煤矿用风电甲烷闭锁装置使用说明书抚顺正工矿业科技装备有限公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一．概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置)，是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》（MT631-96）、《煤矿用固定式甲烷断电仪通用技术条件》（AQ6208-2007）、《爆炸性气体环境用电气设备》（GB3836-2000）、新版《煤矿安全规程》（2001年版）以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备，它是根据掘进工作面与其相关巷道内的甲烷浓度，局部通风机的开停状态，风量大小，实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警，并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组，保证交流供电电源掉电时，自动投入到电池组的工作，使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机（以下简称主机）一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器（以下简称传感器）三台（分别为T1、T2、T3）、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义：K H J- F型煤矿用风电甲烷闭锁装置风电甲烷矿用保护设备装置在掘进工作面的布置示意图如图1<5M BF3T1 Z——主机ZK——主机开关K1 K1,K2,K3,K4——磁力开关T1,T2,T3——甲烷传感器F——局扇BF3——风筒传感器T20～15MK2 >10MK3 T3 K4 Z ZK风图1二主要技术指标主机的基本参数1 主机防爆型式：矿用隔爆兼本安型；主机防爆标志：Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
甲烷风电闭锁功能实现的详细说明
5．控制口选择
测
特 目前分站可以设置一套甲烷风电闭锁逻辑。 科 对局部通风机进行闭锁使之不能起动的输出控制口为分站内程序设定，不能变动，其中 KJ350-F1 分站 1 个 泰 （控制口 C5），KJ350-F 分站 2 个（控制口 C7 和 C8），其他控制口可任意选择。 迪 控制声光报警器：任选 1 控制口,如 C1； 州 控制掘进巷道内的全部非本质安全型动力电源：任选 1 控制口,如 C2； 常 控制被串掘进巷道内的全部非本质安全型动力电源：任选 1 控制口,如 C3；
控制供风区域内的全部非本质安全型动力电源：任选 1 控制口,如 C4；
闭锁局部通风机的电源，分站内程序设定，不可变更：控制口固定，中分站为 C5，大分站为 C7/C8。
6．控制方式
-4-
KJ350 型煤矿安全监控系风电甲烷闭锁的说明
上图中，J1、J2、J3 一般为馈电开关，T1、T2、T3 为甲烷传感器，K4、K5 为风机开停和风筒风量开关
1） 每台分站可以设置一套甲烷风电闭锁逻辑或 4 套风电闭锁逻辑。在测点定义中，定义参与甲烷风电闭锁
的开关量及模拟量。
2） 选择需要设置甲烷风电闭锁的分站号。
3） 按获取分站版本信息按钮，获取在用分站版本及协议信息。
4） 再次选择需要设置甲烷风电闭锁的分站号。
5） 在风机类型选项中选择掘进工作面使用风机个数，既关联开关量的个数，选择开关量对应通道号。
控设 电话 当分站不启用甲烷风电闭锁功能时，KJ350-F1 分站控制口 C5、KJ350-F 分站控制口 C7 和 C8 具有掉电闭锁 测 功能（就是没有电时，控制口的输出状态和有电但不发生控制时的默认状态相反）。当分站或传感器出现异常时，控制输出 特 为 0V，正常时，控制输出为 5V 电压；在分站启动 1 分钟内闭锁控制口，所有控制输出 0V 电压。
甲烷风电闭锁功能实现的详细说明V2.0
KJ90NA/NB监控系统甲烷风电闭锁功能实现详细说明版本号: V2.0 – 2010提交：审核：批准：2010-01-13关于KJ90NA/NB监控系统甲烷风电闭锁功能实现详细说明一．中心站主控程序版本KJ2008.exe(Version 5.8.2009.903）。
二．实现甲烷风电闭锁功能的分站程序版本见表1表1三．实现甲烷风电闭锁功能设置1.中心站设置是否启用风电瓦斯闭锁功能当分站不启用甲烷风电闭锁功能时，KJ90-F8/F8（A）分站控制口C5、KJ90-F16/F16（A）/F16（B）分站控制口C7和C8具有掉电闭锁功能。
当分站或传感器出现异常时，控制输出为0V，正常时，控制输出为5V电压；在分站启动1分钟内闭锁控制口，所有控制输出0V电压。
当分站启用甲烷风电闭锁功能后，KJ90-F8/F8（A）分站控制口C5、KJ90-F16/F16（A）/F16（B）分站控制口C7和C8专用于风机闭锁控制，不具有掉电闭锁功能。
当分站异常、异常—正常、正常—异常过程中控制输出为0V电压，只有当接掘进工作面或掘进工作面回风流中的甲烷传感器超出3%，且局部通风机处于停止运行时，对局部通风机进行闭锁使之不能启动，当接掘进工作面或掘进工作面回风流中的甲烷传感器降到 1.5%以下时，自动解锁。
2.启动软件控制—控制逻辑—甲烷风电闭锁，输入密码，看到如图1所示：图1请按照以下步骤进行设置：1）每台分站可以设置一套甲烷风电闭锁逻辑或4套风电闭锁逻辑。
在测点定义中，定义参与甲烷风电闭锁的开关量及模拟量。
2）选择需要设置甲烷风电闭锁的分站号。
3）按获取分站版本信息按钮，获取在用分站版本及协议信息。
4）再次选择需要设置甲烷风电闭锁的分站号。
5）在风机类型选项中选择掘进工作面使用风机个数，既关联开关量的个数，选择开关量对应通道号。
6）选择参与甲烷风电闭锁中判断风机开停状态的开停传感器所接通道号，并选择对应的控制输出通道。
风电瓦斯闭锁说明书
风电瓦斯闭锁说明书风电瓦斯闭锁说明书1.系统功能时，声光报警；掘进工作面甲烷1）掘进工作面甲烷浓度达到或超过1.0%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源浓度达到或超过1.5%CH4并闭锁；当掘进工作面甲烷浓度低于1.0%CH时，自动解锁；4时，声光报警，同2）当掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风时，自动解锁；流中的甲烷浓度低于1.0%CH43）被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH时，声光报警，同4时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工时，自动解锁；作面入风流中甲烷浓度低于0.5%CH44）局部通风机停止运转或风筒风量低于规定值时，声光报警，同时切断供风区域的全部非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；5）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%CH时，4应对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具时，自动解锁。
方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%CH46）与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器等）故障或断电时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。
与闭锁控制有关的设备接通电源1min内，应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。
当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。
严禁对局部通风机进行故障闭锁控制。
2.调试步骤（无上位机的情况下）风电瓦斯闭锁试验方法甲烷、风、电闭锁试验按下列方法进行测试：甲烷、风、电闭锁试验按下列方法进行测试（2路近程和6路远程在常闭情况下测量）：(1) 1号输入口：接高低浓度甲烷传感器T1，监测掘进工作面瓦斯；(2) 2号输入口：接高低浓度甲烷传感器T2，监测掘进工作回风流中瓦斯，(3) 3号输入口：接高低浓度甲烷传感器T3，监测被串掘进工作面入风流中瓦斯，(4) 4号输入口：接设备开停传感器KT1，监测局部通风机开停；(5) 5号输入口：接设备开停传感器KT2，监测局部通风机开停；(6) 6 号输入口：接风筒风量开关传感器KT3，监测风筒风量；(7) 1号控制口：KZ1接断电器DDQ1，控制掘进巷道内全部非本质安全型电气设备的电源；(8) 2号控制口：KZ2接断电器DDQ2，控制被串掘进巷道内全部非本质安全型电气设备的电源；(9) 3号控制口：KZ3接断电器DDQ3，控制供风区域的全部非本质安全型电气设备的电源；(10) 4号控制口：KZ4接断电器DDQ4，控制局部通风机；(11) 5号控制口：KZ5接声光报警器，控制声光报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装、使用产品前请仔细阅读产品使用说明书！执行标准号：Q/FZG2010-2008KHJ-F型煤矿用风电甲烷闭锁装置使用说明书抚顺正工矿业科技装备有限公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一．概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置)，是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》（MT631-96）、《煤矿用固定式甲烷断电仪通用技术条件》（AQ6208-2007）、《爆炸性气体环境用电气设备》（GB3836-2000）、新版《煤矿安全规程》（2001年版）以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备，它是根据掘进工作面与其相关巷道内的甲烷浓度，局部通风机的开停状态，风量大小，实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警，并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组，保证交流供电电源掉电时，自动投入到电池组的工作，使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机（以下简称主机）一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器（以下简称传感器）三台（分别为T1、T2、T3）、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义：装置在掘进工作面的布置示意图如图1图1二主要技术指标主机的基本参数1 主机防爆型式：矿用隔爆兼本安型；主机防爆标志：Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
3、模拟量信号制式：频率型：200~1000Hz（或其它类型）。
4、开关量制式：输入：触点式，电流型，0 /5mA5、主机的配置表：见附录A。
6、数码显示采用4位，其中最高位为传感器地址通信道号，低三位显示数据。
8．电源a）输入电源：AC660、或380V AC 50Hz；b）交流电源电压等级为：AC 50Hz 660/380V。
电压范围：75﹪～110﹪c）主机本安输出电源：3 路，每路本安参数：U0：16VDC，I0：210mA ，C0：2uF，L0：2mH;9、断电接点容量：36V，5A，AC；10、备用电池：28 .8V 2Ah, 供电时间≥2小时11使用电缆：主机至传感器使用电缆：矿用橡套阻燃电缆，最大长度：2km（MHYVR型传输电缆，导线截面1.5㎜2，电缆分布参数，分布电容：≤0.1μF/km；分布电感：≤1.0mH/km；直流电阻：≤12.8Ω/km)。
12 外传的信号应符合MT209中5.3条的要求。
13 装置的装配图见附录(B)14 工作制为长时工作制。
15 平均无故障工作时间（MTBF）应大于1000h。
17 环境条件17.1 装置在下列环境条件下应能正常工作：a)环境温度：0℃～﹢40℃；b)平均相对湿度：不大于95%（＋25℃）；c)大气压力：80kPa～110kPa；d)无显著振动和冲击的场合；e)煤矿井下有甲烷及煤尘爆的场所，但无破坏绝缘的腐蚀性气体的场合。
17.2 装置能承受的最恶劣的贮运条件为：a)高温：+60℃；b)低温：-40℃；c)平均相对湿度：95%（＋25℃）；d)振动：50m/s2；e)冲击：500m/s2。
18 外形尺寸及重量18.1 外形尺寸：440mm×386mm×225mm。
18.2 重量：45kg。
三．工作原理1、甲烷传感器工作原理传感器由供电电源、传感器及检测电桥、放大器、A/D变换器、遥控器及红外接收头、单片机以及显示电路和频率信号输出等部分组成。
其工作原理如图3所示。
传感器由气室、黑白元件等组成，黑元件是一种对甲烷气体很敏感的载体催化元件，而白元件是补偿元件，对甲烷不起反应。
黑白元件作为检测电桥的两臂，另两臂由电阻组成。
将黑白元件置于同一气室中, 施加工作电压。
无甲烷时,电桥处于平衡、输出约为零，当甲烷气体进入气室，接触到黑元件表面时，就在其表面进行无焰燃烧, 元件的温度升高，阻值增大，而白元件不发生反应，阻值不变，于是破坏了检测电桥平衡,在一定的甲烷浓度范围内,产生正比于甲烷浓度的直流电压输出信号。
检测电桥的电位器是用来调节零点的。
甲烷浓度为零时，调节该电位器使放大器的输出电压（vr+,vr-）为13mV左右。
DC 9—23V供电电源一路经DC/DC变换器，变换成3.0V供检测电桥使用，DC/DC变换提供低电压大电流时有较高的效率，降低了整机工作电流。
检测电桥输出为差动式的mV级信号, 经过放大后送A/D，A/D转换器将模拟信号变为数字信号送入单片机进行运算和处理。
红外遥控器将各种按键指令转换成串行红外光编码信号发送。
接收器将串行红外光编码信号转换成串行电信号送单片机进行处理，完成各种功能。
电源输入图2 甲烷传感器电路原理方框图2、主机结构特征与工作原理1、结构特征该装置采用隔爆兼本质安全型结构，安装、使用、调整都十分方便。
外壳采用高强度的优质钢板材料，经金加工处理后，机壳内外表面进行喷塑处理，隔爆面进行磷化防锈处理，使机壳具有美观、防护好、不易生锈、不易损坏等优点，在煤矿井下使用时能确保产品长期可靠工作。
现场使用时，调整很方便。
外壳上有透明窗可观察瓦斯浓度数值以及各种信号灯状态。
结构如图3所示接线腔显示窗隔爆腔图32、工作原理请见图4，四路甲烷传感器信号进入装置主机，首先经光电耦合器隔离及单片机外围电路，再进入单片机处理电路。
四路开关量传感器信号，首先经光电耦合器隔离及单片机外围电路，再进入单片机处理电路。
这样，可使传感器信号和主机处理电路不发生直接的电联系，局扇状态及解锁开关信号由装置主机内部直接进入单片机电路。
模拟量及开关量进入单片机电路以后，单片机根据预先设定的程序进行运算和逻辑控制，输出运算结果进行数码显示及断电复电控制。
图4 风电甲烷闭锁装置主机工作原理框图主机全部电路至于隔爆箱内，电源变压器有外部380V AC/660V AC 供电，二次有二组绕组：22V AC、31V AC；22V AC经整流滤波、稳压，供给本安电路、单片机电路、继电器电路电源；31V AC经过整流滤波稳压处理，供给充电电路电源。
四．控制功能本装置符合MT631-96《煤矿用风电瓦斯闭锁装置通用技术条件》规定的所有控制功能：1、掘进工作面或掘进工作面回风流中的甲烷浓度达到和超过 1.0%时，闭锁装置能向该区域发出警报信号；当上述地点风流中的甲烷浓度达到1.5%时,闭锁装置能切断掘进工作面及其回风巷道的动力电源并闭锁。
2、串联通风工作面入风流中甲烷浓度达到和超过0.5%时，闭锁装置能向该区域发出警报信号并能切断串联通风区域内的动力电源并闭锁。
3、当排除掘进工作面积聚的甲烷使工作面回风流与全风压风流混合处甲烷浓度达到1.0%时，闭锁装置能切断回风区域内的动力电源并闭锁；同时发出声、光报警信号，促使采取减少风量的措施。
4、局部通风机停止运转时，闭锁装置能切断供风区域的动力电源并闭锁。
5、局部通风机停止运转且未恢复正常通风之前，停风区域中甲烷浓度达到3%时，闭锁装置能闭锁局部通风机的电源。
6、甲烷传感器发生故障或失电时，闭锁装置能切断传感器监视区域的动力电源并闭锁。
7、主机失电时闭锁装置能切断整个监视区域的动力电源并闭锁8、闭锁装置在开始接通电源的一分钟内能继续闭锁相应监视区域的被控设备。
9、闭锁装置实现了控制功能1至8条以后，如果恢复到正常通风状态或故障设备恢复正常并达到稳定运行，闭锁装置能自动解锁。
10、闭锁装置的主机上配有解锁开关，可对局部通风机进行人工解锁。
已闭锁的动力电源不能强行人工解锁。
五．显示功能主机和传感器同步显示被检测区域风流中的甲烷浓度数值，主机的观察窗口如下图所示：a.通道显示：显示“1，2，3，4”，分别表示主机配接的1#、2#、3#、4#甲烷传感器检测信号输入通道编号。
b.电池供电指示：指示供电方式：灯灭为交流供电状态，灯亮为备用电池直流供电c.报警指示：报警指示灯用一个白发红二极管显示，任一通道的模拟量超过报警上限时，该发光管熄灭。
d.甲烷浓度指示：显示被监视区域风流中的甲烷浓度值，三位数码管显示。
测量值<10时显示“x.xx”，测量值>10时显示“xx.x”。
e.J1、J2、J3、J4断电指示灯：被监视区域风流中的甲烷浓度超过断电设定值时，主机上的断电指示灯被熄灭，显示主机已切断被控电器设备的电源。
下列情况下，甲烷浓度显示特殊符号：——当某一传感器发生断线、短路等故障时，该传感器甲烷浓度显示消失，当主机循环显示到该路时，显示“×———”；六．使用安装1、配置表见附录A2、装配示意图见附录B3、主机打开主机侧盖，在其内表面附有接线腔全部接线端子的编号和接线示意图，如图6所示。
接线端子连接方式如表2所示：主机的断电接点应接入动力开关控制电路中，对于660V磁力起动器，可接入2，9脚；对于馈电开关，可接在检漏继电器的断电回路中。
磁力开关框图 图7当被监视区域风流中的甲烷浓度超限达到断电设定值时，除被监控的非本安型电器设备可靠断电外，还应切断监视区域内的所有隔爆电器设备的电源。
主机应设在新鲜风流中。
1、 GJC4型煤矿用低浓度甲烷传感器采用P20型接插件，连接电缆为YZ3×1.5+1×1.0三芯或四芯矿用阻燃电缆，电缆芯线与插头的焊接如图8：1：电源正输入端 2：电源负输入端 4：信号输出端图8 插头焊接说明图传感器的电路及其供电电源都是本质安全型的，并且采取了隔爆措施。
它安装在被监视区域内，即使甲烷浓度超限，仍能正常工作。
传感器的使用应当按照《煤矿安全规程》和原煤炭部下发的《矿井通风安全监测系统装备标准和使用管理规定》的要求严格执行。
七．试验运行下井使用前，应在井上通电检查和调整，并进行1至2天的试验运行，正常后方可下井安装。
1、 准备工作a. 交流380V 或660V 电源b. 隔爆型磁力起动器至少一台，其他各个开关的通断状态可利用万用表的电阻挡来测量相应控制触点c. 1.5mm 2阻燃电缆d. 2.00%CH4甲烷气样一瓶e. 500ml/min 转子流量计一个，乳胶管等若干f. 通气罩TAzJ936V411 552221X 2X 3 311 11 13 13 19 4QA8 8 8g.电烙铁、镊子等焊接工具h.螺丝刀、六角扳手等拆装工具2、接线图9（地面试验与井下连线相同）图93、控制功能试验(1)主机送电前，人工起动K1、K2、K3、K4，应不能吸合，即处于闭锁状态(控制功能7)(2)主机接通电源，一分钟内人工起动K1、K2、K3、K4，应继续被闭锁。
