门控防盗报警器电路图及工作原理

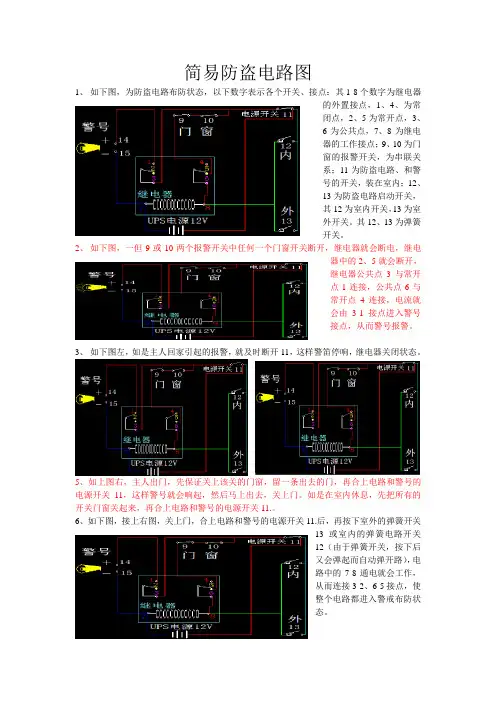

简易防盗电路图
简易防盗电路图
1、 如下图，为防盗电路布防状态，以下数字表示各个开关、接点：其1-8个数字为继电器
的外置接点，1、4、为常
闭点，2、5为常开点，3、
6为公共点，7、8为继电
器的工作接点；9、10为门
窗的报警开关，为串联关
系；11为防盗电路、和警
号的开关，装在室内；12、
13为防盗电路启动开关，
其12为室内开关，13为室
外开关。
其12、13为弹簧
开关。
2、 如下图，一但9或10两个报警开关中任何一个门窗开关断开，继电器就会断电，继电
器中的2、5就会断开，
继电器公共点3与常开
点1连接，公共点6与
常开点4连接，电流就
会由3-1接点进入警号
接点，从而警号报警。
3、 如下图左，如是主人回家引起的报警，就及时断开11，这样警笛停响，继电器关闭状态。
5、如上图右，主人出门，先保证关上该关的门窗，留一条出去的门，再合上电路和警号的电源开关11，这样警号就会响起，然后马上出去，关上门。
如是在室内休息，先把所有的开关门窗关起来，再合上电路和警号的电源开关11.。
6、如下图，接上右图，关上门，合上电路和警号的电源开关11.后，再按下室外的弹簧开关
13或室内的弹簧电路开关
12（由于弹簧开关，按下后
又会弹起而自动弹开路），电
路中的7-8通电就会工作，
从而连接3-2、6-5接点，使
整个电路都进入警戒布防状
态。
防盗报警器及检测器工作原理
一、防盗报警器工作原理防盗报警器已成为商店和其他行业配备的标准设备，并日益受到私人住宅的青睐。
如果您曾经购买过住宅安全系统，您就会知道可供选择的产品种类繁多。
这些系统可以是只花10美元就可以做好的自制装置，也可以是必须由专业人员安装的复杂全屋安全网络。
但结果表明，大多数报警系统实际上基于相同的基本设计理念。
二、简单的防盗报警器与家里养的狗不同，最基本的防盗报警器是内置于入口通道的简单电路。
在任何电路中（无论它是为闪光灯供电，还是为计算机供电），只有在将两个极性相反的点接通时，电流才会流动。
要打开或关闭电流，请打开或闭合部分电路。
如要打开或闭合闪光灯电路，您只需推动一下开关。
在防盗报警器中，开关可以检测侵入活动，例如，打开门窗。
这些报警系统分为以下两类：∙在闭路系统中，关门时将闭合电路。
这意味着，只要关门，电流便会从电路一端流到另一端。
但如果有人开门，则会打开电路，电流无法流动，这就将触发报警器。
∙在开路系统中，开门时将闭合电路，因此电流开始流动。
在这种系统中，在电路闭合时，便会触发报警器。
您可以使用多种方法，将此类电路内置于入口通道中。
闭路通常比开路好，因为侵入者只需切断连接线即可使开路失效。
闭路中的磁传感器由一些简单组件组成。
对于最基本的设计，您需要：∙为电路供电的电池∙内置于门框中的弹簧驱动金属开关∙嵌入门内且与开关平齐的磁体∙具有继电器驱动开关的独立供电蜂鸣器关门时，磁体会拉动并闭合金属开关，以使电路闭合。
电流将为继电器电磁体供电，因此蜂鸣器电路保持打开。
通过开门移动磁体时，弹簧将开关弹回到打开位置，这将切断电流并关闭继电器以发出警报。
这类系统也可以内置于窗户中。
如果侵入者推开窗户，磁体就会滑出开关，从而激活蜂鸣器。
另一种简单的防盗报警器将小型按钮作为开关。
它将按钮嵌入门框中，以便在关门时推入按钮。
当有人开门时，将松开按钮，从而改变电路并发出警报。
这些设计只使用电池和蜂鸣器，因而这些安全系统具有很大缺陷。
防盗报警系统的工作原理
防盗报警系统的工作原理防盗报警系统是一种通过感知和监测技术，对于可能发生入侵、破坏、火灾等危险情况进行及时报警的一种安全保护装置。
该系统主要由感知器、报警器、控制器和报警中心组成。
下面将详细介绍防盗报警系统的工作原理。
首先，防盗报警系统的感知器是其最基础的部分。
感知器包括各种传感器，如门磁传感器、摄像头、玻璃破碎传感器、温度传感器等。
这些感知器安装在需要保护的区域，通过不同的技术手段感知外部环境的变化。
例如，门磁传感器可以感知门是否被打开，玻璃破碎传感器可以感知玻璃是否被破坏。
感知器能够将感知到的信息传递给报警器，进一步进行处理。
其次，感知器将感知到的信息传递给报警器。
报警器是整个系统的核心，包括声光报警器、电话报警器等。
当感知器发现有可疑的情况发生时，会通过无线或有线方式将信号传递给报警器。
报警器在接收到信号后，会通过发出声音或闪光灯提醒人们有异常情况发生。
然后，报警器将信息传递给控制器。
控制器是系统的监控中心，负责接收和处理来自感知器和报警器的信息。
一般情况下，控制器具有多个输入端口和输出端口，用于接收和发送信号。
控制器根据接收到的信号，判断是否为真正的报警情况，并采取相应的措施。
比如，如果是火警报警，则控制器会自动打开喷淋系统或呼叫消防车。
如果是入侵警报，则控制器会启动相应的安全门、摄像头等设备。
最后，控制器将信息传递给报警中心。
报警中心是系统的操作和管理中心，负责接收和处理来自控制器的信息。
当控制器发现有报警情况时，会将信息传递给报警中心，并通过电话或其他通信手段通知报警中心的人员。
报警中心的人员会及时采取行动，例如通知警察或安保人员，以及向相关人员发送预设的短信或邮件。
综上所述，防盗报警系统的工作原理主要包括感知器感知外部环境的变化，报警器发出警报，控制器判断并采取相应措施，以及报警中心接收和处理警报信息。
通过这一系列的操作，防盗报警系统能够及时发现并处理潜在的危险情况，提供有效的安全保护。
电子防盗门锁电路图及工作原理
电子防盗门锁电路图及工作原理电子防盗门锁电路图及工作原理ND－2模块是天津特新电子厂生产的新一代振动报警，采用最先进的固态加速度检测器件，既对振动有很高的检测灵敏度，又对周围环境中的声音信号有很强的抑制作用，不容易误报，振动检测准确可靠。
ND－2模块的另一大特点是静态功耗极微，静态小于1uA，是目前振动检测传感器耗能最小的器件，特别适用于用电池供电的报警器。
ND－2模块的输出方式采用集电极开路输出当检测到振动时，内部的三极管导通5秒，输出端输出下拉，通过R1使Q1导通A点获得正。
点亮并且型时基7555加电进入延时，延时时间T＝1.1R3C1，按图中R3C1的值延时约10秒，如果在10秒内持续检测到振动信号时，时基电路的第3脚立即输出高电平，触发抓贼语言片工作，调节R4C2的值可改变报警声音的语调和语速，语言信号经Q2放大后推动发出响亮的语言报警声。
ND－2和语言芯片SR8803A的最高为5V，所以串入D1、D2后可使电压适当降低。
K是锁控开关是制作的关键，铁门上的防盗锁和一般的锁具有些区别，它的正反两面都能用钥匙反锁，锁具背面不是紧贴在铁门上的，正好有空间加装小开关，开关可以采用一种带杠杆的微动开关，将锁具背面的盖板卸下，照图1的尺寸钻一个6mm的孔。
在没有保险时，长方形的保险锁舌全部缩在锁具内，锁舌的肩部正好将孔遮住一半，保险时锁舌伸出，孔内没用遮挡物。
在杠杆上接上一段铁丝，伸入孔中，使得没有保险时，锁舌的肩部压住杠杆使K断开，保险时释放杠杆使K接通。
LED安装在门锁锁孔的正上方，只要钥匙碰触到锁孔，ND－2受到振动，红色的LED就会发光，提供开锁时的微光照明，同时给欲图谋不轨者一个警告，有一定的威慑作用。
ND－2振动检测模块可用粘结剂粘在门锁的反面，并与报警扬声器之间做好隔振措施，防止振动反馈引起报警不停。
报警器中采用了三个器件，所以耗电很省，使用四节碱性电池可以工作很长时间，使用时只要防盗门一上保险就自动进入警戒状态，无需进行报警设置、报警解除，所以使用中倍感方便。
智能触摸式门锁防盗报警电路2
模拟电子电路课程设计姓名：李浩杰学院：电气工程及其自动化学号： 310908020413班级：自动化 0 9 0 4指导老师：张伟摘要在现代社会中，随着改革开放的深入发展，人民生活水平的不断提高，防盗意识越来越深入人心。
目前越来越多的城市里面安装了防盗门，然而很多防盗门并不是那么的“防盗”的，晚上盗贼会趁人们熟睡的时候偷偷潜入，盗取财物。
如果能加入一个简易的、廉价的、性能稳定的报警器，那么能使人们在保护重要财产，防盗方面发挥更有效的作用。
本设计是应用3个555时基电路组成的智能触摸式门锁防盗报警电路，它具有时间识别功能，因为主人开门比较熟练，因此只需要在20～30s之内完成开门的动作他就不会报警，而陌生人开门或者小偷撬门的时候一般时间都比较长，一旦时间超过30s，他就会发出“嘟——”的报警声。
关键词：防盗报警器，555时基电路目录第一章设计名称 (4)第二章需求分析 (4)2.1 设计目的 (4)2.2 设计内容 (4)第三章 555时基电路的基本分析 (4)3.1 555电路的介绍...................................... 错误！未定义书签。
3.2 555时基电路的结构及其工作原理 (5)3.3 555时基电路的无稳态和单稳态状态分析 (7)3.3.1 555时基电路的无稳态工作模式 (7)3.3.2 555时基电路的单稳态工作模式 (8)第四章总体分析.................................... 错误！未定义书签。
4.1设计电路原理 (11)4.2元器件选择 (12)第五章课程心得.................................... 错误！未定义书签。
第六章参考文献.................................... 错误！未定义书签。
第一章设计名称名称：智能触摸式门锁防盗报警器第二章需求分析2.1 设计目的1.熟练掌握模拟电子电路和数字电子电路在实际生活中的应用；2.学习应用multisim、altium designer等工具对电路进行绘制、模拟及其仿真；3.掌握电子产品设计生产的一般流程；4.组装并调试电路，测试指标并分析，完成设计需要。
防盗报警器电路的工作原理及制作
防盗报警器电路的工作原理及制作
如图所示为高灵敏度大响度的防盗报警器电路。
此报警器适用于果园防盗报警。
它十分灵敏、响度大，对盗贼的威慑力强，即使短时园中无人，也不用担心果子被盗，因为“抓贼呀”的急促警声响起，易引起人们的注意，吓走盗贼。
此报警器采用断线触发方式，一旦触发，即使再连接导线也无用，警声响起约两分钟后自停。
该电路制作容易、不调试、效果好，平时不耗电。
工作原理电路如图所示。
SCR、R2、L构成断线可控触发电源开关，L为防盗线。
三极管VT和IC1等组成约2min单稳延时触发电路。
IC2为语言“抓贼呀”报警电路。
平时，K合上，无盗情时，报警防盗线将SCR控制极触发电流对地短路，SCR截止，电路不工作，处于监守状态。
当盗者越墙人园中时，由于将导线L拉断，SCR控制极经R2得触发电流而导通，为工作电路供电。
三极管VT导通，负脉冲信号经C1触发IC1的2脚后3脚输出高电平，经DW稳压的4.5v电压使IC2工作，发出“抓贼呀”的报警信号，此信号经C6耦合至IC3作功率放大后，扬声器发出响亮的报警声。
当IC1触发后，C2经R5充电，约5min后，6脚为高电平，3脚输出低电平，报警电路停止工作。
这时，指示灯LED2点亮，表示报警器已工作一次。
此时，将电源开关K断开，再连接好防盗线后，重合K电路又进入监空状态。
发光二极管LED1作电源指示。
元件选择：IC1为NE555时基电路，IC2选用LQ6语音集成电路芯片，。
家用无线防盗报警器电路
家用无线防盗报警器电路本文介绍的报警器采用无线反馈报警原理，由两大部分组成：第一部分由防盗入侵探测器和微型无线报警发射机组成；第二部分为无线报警接收控制器。
使用时将第一部分安装在储藏室、车库等需要防范的场所；第二部分则放置在居民住室内。
电路原理一、入侵探测器和微型报警发射机部分图１为入侵探测器和微型无线报警发射机的电路原理图。
小磁铁与触点常闭型干簧管Ｅ组成入侵探测器，将小磁铁安装在储藏室的门扇上，干簧管Ｅ紧靠小磁铁，安装于相对的门框上。
平时门处于关闭状态，由于小磁铁紧靠Ｅ，使Ｅ内部两常闭触点依靠外磁力作用而断开，微型发射机因无电源不工作。
一旦发生盗情，小磁铁就会随门扇远离Ｅ，Ｅ失去外磁场的作用，其内部两触点依靠自身的弹力而闭合，微型发射机得电立即发出编码报警电信号。
ＩＣ１(ＶＤ５０２６)是一数字编码集成电路，其共设８个地址码，即Ａ１～Ａ８；４个数据码，即Ｄ１～Ｄ４。
(编者注：ＶＤ５０２６／５０２７的相关介绍可参见今年《电子报》第３５期本版中《编解码电路与系统安全》一文)。
经地址编码的数据由ＩＣ１的脚输出。
ＩＣ１的振荡频率由外接电阻Ｒ１决定，Ｒ１阻值越小，振荡频率越高。
Ｒ１的阻值可在１２０ｋΩ～４７０ｋΩ之间选择，但应注意Ｒ１的阻值必须和报警接收部分的解码器ＶＤ５０２７的振荡电阻Ｒ１５(见图２)的阻值严格一致，否则无法可靠解码。
晶体管Ｖ１与Ｃ１、Ｃ２、Ｌ１、Ｌ２等元件组成调制和射频发射电路，其发射频率在３００ＭＨｚ左右，为了增加发射电路的稳定性，天线Ｌ２可直接印制在电路板上。
二、无线接收报警控制器图２是无线接收报警控制器的电路原理图，它由超再生接收、放大、整形、译码电路及报警信号发生电路等部分组成。
由天线输入的３００ＭＨｚ射频信号，经Ｃ１送到Ｔ１的发射极，通过Ｔ１高频放大后，经Ｃ４送至超再生射频解调器Ｔ２的发射极，解调出的编码数据脉冲信号经Ｃ１２送至运放集成电路ＩＣ１的Ａ１和Ａ２进行放大和整形，最后送入解码电路ＩＣ２的第脚进行数据解码。
防盗报警器的工作原理
防盗报警器的工作原理
防盗报警器的工作原理主要分为以下几个步骤：
1. 感知：防盗报警器通过安装在室内的感应器，感知到窗户、门等有无被打开。
2. 处理：感知到后，防盗报警器会把这一信息传输给中央控制器，中央控制器会对信息进行处理。
3. 判断：中央控制器会判断是否为异常情况，如门窗被强制开启等，如果是则触发报警。
4. 报警：触发报警后，防盗报警器会发出响亮的警报声，同时也会发出警报信息到用户的手机或电子邮箱等预设的联系方式，提醒用户及时采取应对措施。
以上就是防盗报警器的工作原理。
总体来说，防盗报警器主要通过感知、处理、判断和报警等方式，来确保室内的安全。
在实际使用中，用户可以根据需要进行定制化设置和使用，以达到最佳的警报效果。
防控警报器电路的工作原理
防控警报器电路的工作原理
防控警报器电路的工作原理如下：
1. 红外传感器感应：该电路通常使用红外传感器作为触发器。
红外传感器可以感知到周围的红外辐射，当有人或其他物体靠近传感器时，红外辐射信号将被传感器所捕捉到。
2. 信号放大：传感器捕捉到的信号非常微弱，所以需要经过一个放大电路。
放大电路可以将信号增强，以便后续处理。
3. 比较器：放大后的信号经过比较器，比较器可以将信号与一个预设阈值进行比较。
如果信号超过阈值，比较器会输出一个高电平信号。
4. 报警装置：比较器输出的高电平信号将触发报警装置。
常见的报警装置可以是蜂鸣器、闪光灯等，用于发出声音或光线警示。
5. 报警终止：一旦触发了报警装置，通常会有一个终止按钮或者自动的定时器，用于停止报警器的工作。
如果没有终止按钮或自动定时器，报警器将持续不断地工作，直到停电或手动切断电源。
总体而言，防控警报器电路通过红外传感器感知到周围的红外辐射，将信号放大并与阈值进行比较，一旦超过阈值，就会触发报警装置进行警示。
多路防盗报警电路
多路防盗报警电路一、选题背景为了财产安全，若在防盗门上再设计一种价廉，性能灵敏的防盗报警器用于居民家中，必将在防盗和财产安全方面发挥更加有效的作用。
多路防盗报警系统经过改进，还可以应用在医院病房中病人呼叫护士等有关人员。
设计的多路防盗报警电路，采用多路输入，同一报警器输出方式实现，输出信号同时驱动LED 和声光报警电路，能够显示报警地点，能够随时根据需要扩展报警路数。
二、方案论证多路防盗报警电路的关键部分是对“入侵”信号的检测，报警信号的转换并使其能够驱动报警设备。
下面列出了两种方案。
多路防盗报警器原理：图1 多路防盗报警器原理框图方案一：采用光敏电阻的阻值变化来检测“入侵”信号，用555芯片搭成触发器来驱动信号的转变，七段LED 数码管来显示，蜂鸣器鸣叫与LED 闪烁灯做报警部分。
图2 方案一信号检测部分框图方案二：利用AT89C51单片机软件处理实现的转换报警信号，光敏电阻的阻值变化来检测“入侵”信号，数码管显示，蜂鸣器鸣叫，LED 闪烁灯做报警模块。
光敏电阻检测信号数码管显示图3 方案二信号检测部分框图方案一的特点是555芯片直接触发器不需要编程，简单方便，但是灵活性不强，不利于修改扩充报警器的功能。
方案二特点是电路简单，体积小，灵活性强。
处理信息的部分通过51单片机做MIU处理信息并且发出信号驱动数码管显示是那一路的信息和发出报警信号，51单片机有多个I/O口，且有程序做后盾，是可以实现的，通过555芯片来发出脉冲驱动数码管显示和蜂鸣器报警也是可以实现的。
用51单片机方便修改，便于添加功能，连线简单，比555的定式方便，所以选择方案二51单片机。
三、过程论述1 电源电路设计系统设计的是4路防盗报警器，各个电路的结构完全相同，共享一个直流稳压电源，为了降低成本，减小功耗，小组决定采用5V直流稳压电源供电。
图4 Proteus仿真电源电路在电网正常供电情况下，可直接将家庭电路中220V交流电压通过变压器变压，整流器整流，电容滤波和三端集成稳压芯片7805稳压后得到5V直流电压。
防盗报警电路原理及设计
防盗报警电路的设计主要内容：利用2CU型光敏二极管等电子器件，设计光控电路，驱动电路等，并对电路进行仿真。
抽屉防盗报警电路基本要求：1、夜晚小俞打开抽屉时发出响亮的呜－呜－声，2、根据光敏二极的特性给出功能框图，并设计光控电路各驱动电路，3、主部要有详细的电路设计说明，4、对电路进行仿真研究，5、完成课程设计总结报告。
第1章概述光敏二极管也叫光电二极管。
光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结，具有单向导电性，因此工作时需加上反向电压。
无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度的变化而变化。
当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子的密度增加。
这些载流子在反向电压下漂移，使反向电流增加。
因此可以利用光照强弱来改变电路中的电流。
但是它与普通二极管不同的是，它是工作在反向电压下的。
光敏二极管的管芯没有光照时，反向电流只有0.1A左右，称为暗电流;受到光线照射时，由于光激发，它们在反向电压作用下，形成较大的反向电流，称之为光电流。
光的强度越大，产生的光电流也越大，当在外电路接上负载时，光电流就在负载上产生电压降，光信号就转换成电信号了。
常见的有2CU、2DU等系列。
1.1课题作用以及使用价值近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。
价格高昂,一般人们难以接受。
如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
1.2光敏二极管光电检测的发展前景随着现代科学技术以及复杂的自动控制系统和信息处理理论和技术的提高，光电信号变换与检测技术的不断涌现，综合性的自动化、智能化的光电系统得到进一步发展，形成了包括光学、精密机械、电子学和计算机科学的高度知识集中的新学科—光学精密机械电子学。
门窗红外线监视防盗报警器
门窗红外线监视防盗报警器本例介绍一种采用新型红外线对射感应模块TX05C制作而成的门窗防盗报警器。
由于它是利用人眼不可见的红外光束，组成无线监视区域，所以具有极强的保密性和可靠性，只要有人进人监视区域，人体势必会遮挡红外线光束，这时电路就会发出响亮的报警声，以引起值班人员的注意。
本电路除用于门窗防盗报警外，也可用于围墙、栅栏及其他需要监视的场合。
工作原理门窗红外线监视防盗报警器的电路如图所示，电路主要由红外发射和接收模块、时基电路、报警扬声器及电源电路几部分组成。
电源电路由变压器T、整流二极管、三端稳压集成器IC4等部分构成，输出12V稳定直流电压供整个电路用电。
IC1为红外发射模块，内部由电源管理器件、密码IC、红外调制电路和中功率红外发射管等组成，通电后模块正前方透镜小孔即向外发射经密码调制的红外光线。
IC2为配套的红外接收模块。
当无人进人监视区域时，IC2接收到IC1发射的红外光线，输出端OUT模块内部的三极管截止，为高电平，此时由时基电路IC3组成的单稳态电路处于复位状态，3脚无输出，报警扬声器B无声。
如有人进人监视区域，就会阻挡IC1发出的红外光线，只要IC2一旦没有收到红外指令，OUT端内部的三极管导通，即IC3的触发端2脚受到低电平触发，单稳电路立即翻转进人置位状态，3脚输出高电平，VT导通，B得电工作，就会发出响亮的报警声响。
此时12V正电源通过R2向C4充电，约经2min后，闹值端6脚电平上升到2/3VDD时，A3复位，3脚输出低电平，电路就回复到原先的静止状态。
由图分析可知，只要有人进人监视区域，电路就会发出将近2min的报警声响，足够引起人们注意。
元器件选择IC1、IC2宜采用天津特新电子厂开发生产的新型对射式红外发射、接收模块TX05C一T与X05C一R。
TX05C一T模块组件的正前方有一小孔。
内装有一片光学玻璃，红外光束就从此向外发射。
模块组件的后部是发射指示灯和电源引线。
门窗防盗报警器原理
门窗防盗报警器原理
门窗防盗报警器是一种常见的家居安防设备，它的原理是基于门窗的关闭状态和破坏状态来进行报警。
具体原理如下：
1. 门窗磁感应器：报警器包含一个门窗磁感应器，通常由两部分组成：一个安装在门窗框上，另一个安装在门窗本体上。
当门窗关闭时，两个磁感应器之间的距离很近，导致闭合电路，保持在工作状态。
如果门窗被打开或破坏，磁感应器之间的距离突然增大，导致电路断开。
2. 报警系统：当门窗磁感应器开关打开时，报警器系统会发出警报信号。
报警系统通常由一个控制器和一个警报器组成。
控制器可以是有线或无线的，它接收到由磁感应器产生的信号后，会触发警报器发出声音和/或光线信号，以提醒家庭成员或附
近的人。
3. 防拆装置：为了防止报警装置被人撬动或关闭，门窗防盗报警器通常还会配备防拆装置。
当有人试图拆卸或停用报警器时，防拆装置会发送信号触发警报器，提醒家庭成员或警察。
总的来说，门窗防盗报警器的原理是通过门窗磁感应器感知门窗的状态，当门窗被打开或破坏时，报警系统会触发警报器发出警报信号，起到提醒和阻止入侵者的作用。
最新红外线防盗报警器电路原理图
最新红外线防盗报警器电路原理图红外线防盗报警器电路原理图该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。
如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。
工作原理红外线防盗报警器电路原理图如图1所示。
红外线发射器由IC2(NE555)、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。
VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。
VDL是红外线接收探头，它与IC3 (CX20106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。
IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。
平时，VDL接收到VDL辐射的红外光束。
红外线接收专用前置放大集成电路(它的特点是灵敏度高、不用电感谐振线圈)IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。
当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。
与此同时，IC4进人延时阶段，约经过2nun(计算公式为t=1(1RgC8)时间后，IC4置位，使3脚又转为低电平，报警声停止。
如果这时红外线又被挡住，电路会再次工作。
元器件选择IC1选用CW7806或LM7806集成电路;IC2，IC4均选用555时基集成电路;IC3选用CX20106或KA2184集成电路;IC5选用KD -9561四声模拟声集成电路。
VT1选用3DG12或9013型硅晶体管;VT2选用8050型NPN晶体管，要求电流放大系数β>1000VD1一VD4选用1 N4004 x 4整流桥堆，VD5选用2CP10型二极管。
中控门锁和防盗报警系统PPT课件
电动控制中央门锁控制电路
二、气动控制中央门锁：
气动控制中央门锁利用发动机真空或电动双向 空气压力泵产生压力和真空，通过膜盒接到的真空 或正向压力使膜片往返运动，带动门锁的开关动作 完成锁止或打开车门锁的过程。
双压力泵式中央门锁是一个独立的控制系统， 由机械部分、空气管路和电路三部分组成。
工作原理：
（3）电动锁
系统共设置了五把电动锁，分别控制四个 车门和行李厢。电动锁均采用永磁可逆电动 机，电动机上带有安全防护离合器的蜗轮蜗 杆机构，它具有体积小、耗电少、动作迅速 和避免卡死等优点。
电动锁（续上）
驾驶员车门的门锁为“五线锁”，其中有两根线 为电动机电源线，三根线为微动开关的信号线。其 余的四个门锁均只有电源线。五线电动锁可通过内 部的微动开关触点的动作将车门的开关状态以电信 号的形式反馈给控制器，控制器以此信号去控制其 余的联动电动锁。使其与发出信号的电动锁同步动 作，即同时开启四个车门及行李厢或同时锁止四个 车门及行李厢。
白色：
点火开关Acc或ON（正极信号）
橙色：
刹车灯开关（正极信号）
遥控防盗器接线（3）
六条接中央门锁控制线
中央门锁负极控制：
橙色、橙黑色：
剪断
黄色、黄黑色：
接负极
白色、白黑色：
接中央门锁开、关信号（负极输出）
六条接中央门锁控制线（续上）
中央门锁正极控制：
橙色、橙黑色：
剪断
黄色、黄黑色：
才介入到发动机电子控制系统中的，因此只有使用 被装于汽车上的防盗器ECU匹配过并认可的车钥匙， 才能安全起动发动机。
3、防盗器的识别码与密码
防盗器ECU有一个14位字符的识别码和一个4 位数的密码。新车的密码在该车的钥匙牌上，如果 丢失，通过大众专用阅读仪V.A.G1552或1551，输 入地址码25后，可从仪器上读取14位字符的识别码。 通过此号码，可由上海大众查到密码。
电子自动门与报警器两用电路.
电子自动门与报警器两用电路电子自动门与报警器两用电路类别：消费电子本例介绍的电路可自动控制单位大门的开与关，有人进出时门自动打开，进出过后门自动关闭。
夜晚大门停用后，本装置可转作报警器，一旦有人走近大门即产生报警，以告知门卫开小门放人进出。
工作原理图(a)是人体感应信号产生及放大电路。
其中RH是热释电远红外被动式传感器，D1、D2是ICI LM324中的两级放大器。
传感器检测到人体红外线后产生的感应信号很微弱，电路中设置了诸多旁路电容都是为了抑制干扰，避免误动作。
D3、D4是IC 1 LM324中的上、下限电压比较器，平时D2的输出电平比D3的6脚电平低，而比D4的3脚电平高，D3, D4输出皆为低电平。
只有传感器感应产生的交变信号经放大达到足够电平才能使D3或D4输出为高电平，以控制后续电路工作。
图（b）、图（c）是自动门电机控制电路及报警变换电路。
由图(a)的CZ插座2脚来的高电平使VT1导通、继电器K1动作，触点K11闭合使C1短路，IC3的3脚输出高电平使继电器K2得电，K21闭合接通市电，K22动触头转换到“a’’位置，电机M正转开门。
同时VT2饱和导通，IC4的3脚为低电平。
经过一定时间，门位移到终点碰触轨道上的限位开关SB1，K2释放，电机停转。
当人们进出门结束后，VTl基极无信号而截止，K1释放，再经过一定时间（此时间由R3、C1的值决定），IC3的3脚输出低电平，VT2截止，IC4的3脚受由低到高的脉冲触发，其1脚输出高电平，一方面使VT3导通， K3得电，K31使电机接通市电，此时因K2不工作，K22动触头已回到“b”位，故电机反转，门开始关。
门到达“关”的终点即碰触轨道上的限位开关SB2，电机停转。
另一方面I以的1脚上电压通过R8对C3充电，当4脚为高电平时1脚翻转为低电平，VT3截止，K3释放。
若在关门过程中又有人要进出门，则VT1又接到信号，K2又工作，K22又转换到+ a-位置，门便立即由“关”转为“开”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门控防盗报警器电路图及工作原理--实例分析
作者：发布时间：2009-11-27 17:17:18来源：繁体版访问数：74
本文以实例介绍防盗报警器的工作原理及安装使用方法，如果有兴趣的朋友可以自制本文介绍的报警器，相信会达到你要的目的，在选择元器件的时候，一定要选择优质的器件，元器件的选择完全可以影响电路的工作状态；将元器件安装完成后，需要调试一下电路，才能达到最佳效果。
祝你成功。
防盗报警器工作原理：
如下图所示电路是由触发装置、单稳态延时电路、报警声发生器、音频功放电路、灯光控制电路、预置封锁电路和电源电路等部分组成。
当房门锁上时，永久磁铁ZT和常闭型干簧管AG靠得很近，ZT的磁力线导致AG内两触片分离，于是IC1A的⑥脚呈高电平，IC1A处于复位状态，其输出端⑤脚为低电平，双向可控硅VS无触发电流而阻断，故照明灯H处于熄灭状态。
此时三极管VT1亦无偏压而截止，VT2则导通，使IC1B的12、⑧脚呈高电平（大于2/3电源电压），故IC1B的⑨脚亦输出低电平，音响集成电路IC2无电源不工作。
<>
一旦房门被打开，致使ZT和AG分离，AG内两触片自然接通，导致IC1A的⑥脚变为低电平（低于1/3电源电压），此时IC1A立即置位，IC1A的⑤脚由原来的低电平变为高电平，它分为两个支路：一路使双向可控硅VS触发导通，照明灯H即刻点亮，这可作进门照明灯用。
如果白天进门，由于光敏电阻RG内阻很小，R11与RG的分压不足以使VS触发导通，故白天进门时，H可以不亮。
另一路电流使三极管VT1导通，导致VT2截止，C4的短接状态解除，电源通过R6向C4充电，此时IC1B的12、⑧脚电位越来越低，当其电位低于1/ 3电源电压时，IC1B的输出端⑨脚变为高电平，此时IC2获得电源而工作。
IC2的T0端不断有脉冲电流产生，经三极管VT3放大后，推动继电器J1的触点j1－1动合开，这样就使原来恒亮的照明灯变成了闪烁灯，以增强报警时的紧张气氛，同是地IC2的O/P端输出报警音频信号，经VT4、VT5放大后，推动扬声器BL发出宏亮的声音。
该装置报警一段时间，小偷吓跑了，其警笛声可以自动停止。
这是因为IC1A呈单稳态工作模式，待它的①、②脚上的电压充至2/3电源电压时，IC1A就自动复位，IC1A的⑤脚就自动恢复为低电平。
预置封锁电路由三极管VT6、VT7构成，在开启整机电源开关S1之后，应近按一下开关S 2，使VT6、VT7导通，继电器J2暂时吸合，其触点j2－1断开，切断了报警电路的电源，故主人在设置报警器关门的时候不会引起误报。
当门锁好之后，C9放电完毕，VT6、VT7截止，J2释放，其触点j2－1闭合，振荡器电路的供电自动接通，整机处于守候状态。
整个电路只要元件质量良好，且焊接无误，便可开机试验，先将ZT靠近AG，合上电源开关S1，H应熄灭不亮，然后拿走ZT，此时H应立即点亮（如果在白天试验，应用黑筒罩住RG），再揿下S2，此时H应立即熄灭，等待一段时间后，H又重新点亮，H点亮一段时间后，振荡器触发工作，发出宏亮的警笛声，同时H由恒亮变为闪烁即告制作成功。
预置封锁时间由0.7R10C8的数值确定。
IC1A单稳态工作时间由1.1R2C1数值确定，IC1B 的延时翻转时间由1.1R6C4的数值确定，均可通过试验加以调整。
IC2的工作电压不应超过5V，可由R12加调整。
防盗报警器的安装与使用
AG应安装在门框上，ZT应安装在活动的门叶上，整个电路可以装入一只乳白色塑料罩的吸顶灯中。
主人出门预置报警器时，可先合上S1，然后揿下S2，这样待门锁好之后，报警器就自动进入守候状态。
主人回家时，用钥匙开门，如果是夜晚，进门时照明灯H自动点亮，主人找到室内电灯开关后，应立即断开暗藏的电源开关S1，否则会引起报警。
而小偷进门后，由于不能及时切断报警器的电源开关（不知道设有开关或是一时难以找到），故延时几十秒钟后就会警笛声大作，引起人们的注意，对小偷起到威慑作用而将其吓走。
当然这个报警器也并不是很完美，因为并不智能化，很多方面需要人工操作。
其实本文介绍的电路完全可以修改成智能化的报警器，但要看你的技术学得怎么样了。
如果你觉得自
己修改电路很麻烦，那么本站也介绍了其他一些报警电路，你可以参考一下。
