隔离开关基础
隔离开关基础知识
b）亦可用来开断励磁电流不超过2A的空载变压器和电容电流不
超过5A的空载线路。
隔离开关常识
隔离开关型号的含义（GW4-126DW为例）
G W 4 - 126 D W / 1250 - 31.5
额定短时耐受电流 kA
额定电流A 防污 带接地开关 额定电压 kV 设计序号 户外型 隔离开关
隔离开关常识
隔离开关安装与调试（二）
垫上橡皮垫后用M16X30螺栓与上导电部分的法兰固定（不需用弹簧垫），用手旋 紧三个悬撑螺栓后，再用板手紧固悬撑螺栓的穿心螺栓M12X100；
隔离开关常识
辅 助 开 关
辅助开关的触点主 要用于隔离开关分合闸 状态指示及与其它设备 的电气闭锁，其触点个 数根据客户要求可从4 开4闭到12开12闭任意 配置，触点对数越多价 格越高。真空辅助开关 是普通辅助开关的数倍。
辅 助 开 关
隔离开关常识
隔离开关的用途
（1）将电气设备与运行中的电网隔离，以保证隔离的电气设备能安 全地进行检修维护； （2）改变运行方式。在双母线运行的电路中，利用隔离开关可将电 气设备或线路从一组母线切换到另一组母线上运行； （3）接通和断开小电流电路，如在运行中可利用隔离开关进行下列 操作： a）接通和断开电压互感器和避雷器设备；
检查安装隔离开关的基础是否水平、检查安装孔是否与隔离开关底座及 机构的上安装孔相同； 采用钢绳吊装，钢绳系于底座（槽钢）两端保持并平衡，不得将钢绳系 于底座（槽钢）接地支撑板上，因支撑板是用螺栓固定在槽钢上，受力 过大后可能引起尺寸变化； 以下调整步骤以GW22－252隔离开关为例，GW22－126隔离开关相 似；
爬比计算方法： 爬比= 爬距/最高工作电压 如：25mm/kv（爬比）= 3150mm/126kV
断路器及隔离开关培训
断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。
因此，对断路器及隔离开关的培训是非常重要的。
本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。
第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。
2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。
3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。
4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。
第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。
2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。
3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。
4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。
第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。
2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。
3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。
第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。
2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。
3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。
结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。
高压隔离开关基础知识
高压隔离开关基础知识1、高压隔离开关含义高压隔离开关又称隔离刀闸，没有专门的灭弧装置，不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开后才可进行操作。
它的主要作用是配合断路器接通和断开电源，改变设备的运行状态。
2、高压隔离开关的用途1）用来隔离电源，保证检修安全，使检修的电气设备与电源有明显的断开点；2）进行倒闸操作以改变系统运行方式，如在双母线运行的电路中，利用隔离开关将设备或线路从一组母线切换到另一组母线上去；3）在一定情况下，可以用来接通和切断小电流电路。
如利用隔离开关可进行以下操作：（1）分，合电压互感器和避雷器回路。
（2）分，合母线的充电电流。
（3）分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
3、高压隔离开关的分类1）按安装场所分为：户内和户外两种；2）按极数分为：单极和三极两种；3）按绝缘支柱的数目分为：单柱式、双柱式和三柱式三种；4）按结构特点分为：闸刀式，螺旋式和插入式三种；5）按作用不同分为：带接地刀开关和不带接地刀开关两种；6）按配用的操纵机构分为：手动、电动和气动操作机构等类型。
4、高压隔离开关的结构隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。
1）支持底座该部分的作用是起支持和固定作用，它将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。
2）导电部分包括触头、闸刀、接线座，该部分的作用是传导电路中的电流。
3）绝缘子包括支持绝缘子、操作绝缘子，其作用是将带电部分和接地部分绝缘开来。
4）传动机构它的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸动作。
5）操动机构与断路器操动机构一样，通过手动、电动、气动、液压向隔离开关的动作提供能源。
5、高压隔离开关的常见故障及处理1）拒绝分闸（1）隔离开关拒绝分闸的原因：冰冻引起拒分；传动机构卡滞；接触部分卡住。
隔离开关基础知识
隔离开关基础知识隔离开关是电力系统中常见的一种电器设备，具有隔离分断电路的功能，用于确保人员和设备的安全。
隔离开关的使用广泛，可以在工业、商业和居民用电中见到。
本文将介绍隔离开关的基础知识，包括定义、结构和作用等内容。
1. 定义隔离开关是一种用于隔离电路的开关设备。
它能够打开或关闭电路，从而将设备与电源隔离，避免电流通过设备和线路。
隔离开关通常由可旋转的刀片和冷隔离柄构成，可以手动操作，也可以通过电动机构控制。
2. 结构隔离开关的主要结构包括刀片、接触、执行机构和隔离柄等部分。
2.1 刀片刀片是隔离开关的重要组成部分，通常呈直形或弯曲形状。
刀片两端有固定接点和移动接点，用于与接触器的触点连接和断开。
刀片的设计需要考虑其可靠性和安全性，确保接触良好，并能承受额定电流和短路电流。
2.2 接触隔离开关中的接触是刀片和触点之间的接头，用于传递电流。
接触通常由铜或银合金制成，具有良好的导电性能和耐久性，可以承受高电流和频繁的操作。
2.3 执行机构隔离开关的执行机构是用于控制开关状态的装置。
它可以是手动操作或电动操作。
手动操作的执行机构通常由隔离柄和旋钮组成，通过人工旋转控制刀片的位置。
电动操作的执行机构通常由电动机和齿轮传动机构组成，可以通过电气信号或远程控制实现开关操作。
2.4 隔离柄隔离柄是隔离开关的可见部分，通常呈塑料或橡胶制成。
它是用于手动操作隔离开关的手柄，有助于操作者正确使用开关。
3. 作用隔离开关的主要作用是安全隔离，保护人员和设备免受电流的危害。
当需要对电路进行维修、检修或更换设备时，可以使用隔离开关将电路与电源隔离，避免电流通过设备和线路。
这样可以保证维修人员的安全，并防止设备受到损坏。
此外，隔离开关还可以用作紧急停机装置，当发生故障或危险情况时，可以迅速切断电路，保护人员和设备。
4. 使用注意事项在使用隔离开关时，需要遵守以下注意事项：4.1 确保合理安装隔离开关应该安装在易于操作和观察的位置，确保操作者能够清楚地看到开关的状态。

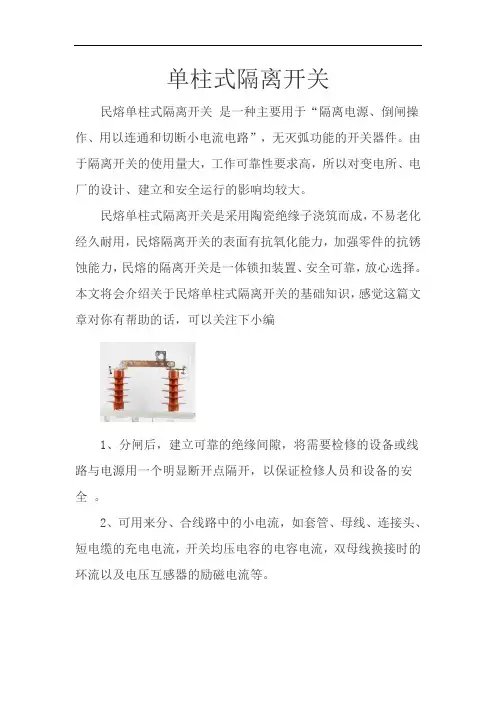

单柱式隔离开关基础知识 图文 民熔
单柱式隔离开关民熔单柱式隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔单柱式隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔单柱式隔离开关的基础知识，感觉这篇文章对你有帮助的话，可以关注下小编1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
3、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
民熔单柱式隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：不带负荷分断和接通线路。
1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.民熔单柱式隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
民熔单柱式隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
民熔单柱式隔离开关无笨重的底座，占地面积小，可直接布置在架空母线的下面，减少配电装置的面积。
单柱式隔离开关需用材料少，成本低。
但在破冰能力和恶劣气候条件下稳定可靠地工作显得还不够理想，且无法装设两组接地刀闸。
由于单柱式隔离开关具有占地面积小的突出优点，近年发展较快。
民熔单柱式隔离开关定义每极的静触头悬挂于母线或独立的支座上，其动触头都用单独的底座或框架支撑，其断口方向与底座平面垂直的隔离开关。
民熔单柱式隔离开关由于隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，所以，相对于其它两种来说，有着明显的优点，另外，这种开头还有节约面积，减少引接导线的优点。
隔离开关检修技术基础培训
六、隔离开关的维修（2）
（4）检查传动机构的运转情况，各部分应动作顺 利，终止位置准确；
（5）检查各连接部分的紧固件 （6）对绝缘子表面进行清洗或清扫； （7）对电ቤተ መጻሕፍቲ ባይዱ操作回路、辅助接点、防误闭锁装置进
行检查校验； （8）摇测电动机构动力电源的绝缘。
谢谢！
三、隔离开关使用要求
1. 应具有明显的断开点； 2. 断开点之间应有足够的绝缘； 3. 运行中，应具有足够的电动稳定和热稳定； 4. 结构简单，动作可靠； 5. 带有接地刀的隔离开关必须有连锁机构。 （操作顺序：先断开隔离开关，再合接地刀，先 断开接地刀，再合隔离开关。）
四、隔离开关的类型
1．按绝缘支柱的数目可分为单柱式、双柱式和三柱 式三种。 2．按闸刀的运行方式可分为水平旋转式、垂直旋转 式、摆动 式和插入式四种。 3．按装设地点可分为户内式和户外式两种。 4．按隔离开关配用的操动机构可分为手动、电动和 气动操作等
五、隔离开关的型号含义
GN6－10／400
图 GW5－110型隔离开关
六、隔离开关的维修（1）
（1）清除动、静触头表面氧化物，然后涂抹凡士 林；触头烧痕严重者打磨处理或更换新的。
（2）检查动、静触头的插人或夹持深度，动、静触 头之间的压力，并测量隔离开关和接地刀闸的 回路电阻；
（3）轴承、轴套、齿轮、蜗轮、蜗杆等转动部位加 润滑油（脂），必要时，清洗后加润滑脂；
隔离开关检修技术基础培训
一、隔离开关的特点
1、也称刀闸。
2、没有专门的灭弧结构，不能用来切断负荷电流和短 路电流。
3、使用时应与断路器配合，只有在断路器断开后才能 进行操作。
二、隔离开关的用途
1．将电气设备与带电的电网隔离，以保证被隔离的电 气设备能安全地进行检修。 2．改变运行方式。在双母线的电路中，可利用隔离开 关将设备或线路从一组母线切换到另一组母线上去。 3．接通和断开小电流电路。
T107-03 GW4B-126型隔离开关支架及基础施工图
隔离开关基础施工方案
隔离开关基础施工方案一、设备基础类型1、隔离开关基础特点功能要求：隔离开关基础主要用于支撑和固定隔离开关设备，确保设备的稳定性和安全性。
基础的设计需满足设备的功能和使用要求。
负荷考虑：考虑隔离开关设备的负荷特性，包括峰值负荷、持续负荷以及可能的冲击负荷。
确保基础的尺寸和强度能够承受这些负荷，保障设备的正常运行。
耐久性：考虑基础的材料选择和施工工艺，确保基础具有足够的耐久性，能够承受气候变化、地下水位变动等外部因素的影响。
2、设备选型和规格基础形式：隔离开关基础可采用桩基础、承台基础或单体基础等形式。
选型需综合考虑地质条件、负荷特点和施工可行性。
材料选择：基础常采用混凝土作为主要材料，需选择强度高、耐久性好的混凝土，并考虑使用添加剂以提高抗渗性和抗冻性。
基础尺寸：根据设备的尺寸和负荷要求，确定基础的长度、宽度和深度。
充分考虑基础的稳定性和承载能力。
锚固件设置：若需要，考虑在基础中设置锚固件以固定隔离开关设备。
锚固件的选择和设置需符合相关标准和规范。
施工工艺：制定基础施工的具体工艺流程，包括挖掘、模板制作、钢筋加工和混凝土浇筑等步骤。
确保施工过程符合设计要求。
质量控制：设立质量控制点，进行混凝土浇筑前的模板验收、钢筋验收等检查，确保基础施工的质量。
二、基础设计1、地基调查和设计参数地质调查：进行详细的地质勘察，获取地下土层的物理性质、水文地质情况、承载能力等信息。
这有助于确定基础设计参数，提前了解可能遇到的地质问题。
设计参数确定：根据地质调查结果，确定设计参数，包括但不限于土壤承载力、基础底面积、基础深度等。
确保设计参数合理、安全。
2、基础类型选择基础形式：根据地质调查结果和设备负荷特性，选择适当的基础形式，如浅基础（承台基础、单体基础）或深基础（桩基础）。
确保基础形式能够满足承载和稳定的要求。
基础尺寸设计：结合设备的负荷要求，使用合适的结构设计方法确定基础的尺寸，包括长度、宽度和深度。
考虑基础与设备的接触面，确保均布荷载。
隔离开关概述
高压隔离开关概述之宇文皓月创作第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号暗示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1．隔离开关在分位置时，触头间符合规定要求的绝缘距离和明显的断开标记；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。
2．接地开关释放被检修设备和回路的静电荷以及为包管停电检修时检修人员人身平安的一种机械接地装置。
它可以在异常情况下(例如短路)耐受一定时间的电流，但在正常情况下欠亨过负载电流，它通常是隔离开关的一部分。
3．快分隔离开关分闸时间等于或小于0.5s的隔离开关称为快分隔离开关。
4．断口距离隔离开关的主隔离开关在正常分闸位置时，同相两极触头之间的最短距离，对多断口隔离开关而言，最短距离是指全部断口最短绝缘距离之和。
5．合闸分歧期性合闸分歧期性是指两相或多相隔离开关的主隔离开关分歧时接触时的差别，通常以距离暗示。
6．接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力。
二、隔离开关作用（1）将电气设备与运行中电网隔离，以包管被隔离的电气设备能平安地进行检修维护。
（2）改变运行方式。
在双母线运行的电路中，利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行。
（3）接通和断开小电流电路。
三、隔离开关的基本要求（1）隔离开关应具有明显断开点，便于确定被检修的设备或线路是否与电网断开。
（2）隔离开关断开点之间应有可靠的绝缘，以包管在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身平安。
（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不克不及因电动力的作用而自动断开，否则将引起严重事故。
（4）隔离开关的结构要简单，动作要可靠。
（5）带有接地隔离开关的隔离开关必须有连锁机构，以包管先断开隔离开关后，再合上接地隔离开关，先断开接地隔离开关后，再合上隔离开关的操纵顺序。
隔离开关培训课件
隔离开关在工业设备中的应用
工业设备中的重要性
在工业设备中，隔离开关可以保护设备免受电击和过电流的 损害，同时也可以在设备检修时切断电源，保护检修人员。
典型应用案例
隔离开关在工业设备中的应用典型案例包括电动机、变压器 等设备的电路隔离和切断，以及各种电气控制柜和配电装置 中的应用。
隔离开关在家庭电路中的应用
02
隔离开关操作规程
隔离开关的操作规范
1 2 3
操作前检查
进行隔离开关操作前，应首先检查操作票上的 设备名称、编号、状态等信息，确保操作正确 无误。
操作过程
进行隔离开关操作时，应先确认设备状态并断 开电源，然后按照操作票的步骤进行操作，并 注意操作顺序和力度。
操作后检查
完成隔离开关操作后，应再次检查设备名称、 编号、状态等信息，确保操作成功完成。
隔离开关运行时会产生静电，应采取接地等措施避免静电积累对设备和周围环境 的影响。
高压放电影响及防护
高压隔离开关在切断电源后会产生放电现象，应设置相应的放电间隙和放电通道 ，避免对人员和设备造成伤害。
06
隔离开关发展前景与新技术
隔离开关的市场需求与发展趋势
市场需求
随着电力行业的不断发展，隔离开关作为电力系统中重要的 保护设备，其市场需求不断增长。特别是在新能源和智能电 网建设领域，隔离开关的作用更加突出。
隔离开关培训课件
目录
• 隔离开关基础知识 • 隔离开关操作规程 • 隔离开关维护与检修 • 隔离开关应用实例 • 隔离开关安全与环保措施 • 隔离开关发展前景与新技术
01
隔离开关基础知识
隔离开关的定义与作用
隔离开关定义
隔离开关是一种用于隔离电流的开关类设备，主要用于断开 或接通电路。
隔离开关基础知识
隔离开关常识
隔离开关型号的含义（GW4-126DW为例）
GW
4 - 126 D W / 1250 - 31.5
额定短时耐受电流 kA 额定电流A 防污 带接地开关 额定电压 kV 设计序号 户外型 隔离开关
隔离开关基础知识
隔离开关常识
隔离开关的基本结构
接线座
导电管
绝缘子 轴承座
底座
生接触不良； 隔离开关的传动部分完全暴露在大气中，润滑油易干固、挥发，传
动件易腐蚀，易产生卡阻现象； 一个变电所隔离开关的用量是断路器3-4倍
隔离开关基础知识
隔离开关运行中存在的主要问题
导电回路过热 操作失灵 瓷瓶断裂 锈蚀
隔离开关基础知识
隔离开关的安装与调整
隔离开关安装的调整项目
分合闸角度 合闸同期 触指接触位置及状态
各种类型的隔离开关的调整方法不同，但都是调 整拐臂和拉杆
隔离开关基础知识
隔离开关的安装与调整
决定分合闸角度的部件 ---- 拐臂(一)
• 拐臂中心距：拐 臂转轴中心线至 转销 中心线的距 离,它决定了隔离 开关的转动角度
拐臂中心距 轴销
转轴
中心距可调
隔离开关基础知识
隔离开关基础知识
变电一班
隔离开关基础知识
目录
隔离开关常识 隔离开关的安装调试与维修
隔离开关基础知识
隔离开关常识
隔离开关的类型（一）
GW4系列与GW5系列属双柱水 平开启式隔离开关，使用场合基本 相同。在户内安装时一般都选用 GW5型，因其能倾斜安装可以使占 地面积减小。 GW4电压等级有12、 40.5、126、252kV， GW5电压等级 只有40.5、126kV。
隔离开关培训课件
安装步骤与注意事项
固定底座
将隔离开关底座固 定在支架或墙上， 确保底座稳固。
连接负载线
将负载线连接到隔 离开关的负载端子 ，确保连接牢固。
确定安装位置
根据电路图和设备 布局，确定隔离开 关的安装位置。
连接电源线
将电源线连接到隔 离开关的电源端子 ，确保连接牢固。
检查绝缘
检查隔离开关的绝 缘性能，确保无漏 电现象。
触头先打开一定距离，然后夹紧机构释放，触头在弹簧或电磁力的作用下完全断开。
02
隔离开关的安装与调试
安装前的准备工作
01
02
03
确认产品规格
根据电路图和设备要求， 选择合适的隔离开关型号 和规格。
检查产品完整性
检查隔离开关是否完好无 损，零件是否齐全。
准备工具和材料
准备好安装所需的工具和 材料，如螺丝刀、扳手、 绝缘胶带等。
隔离开关培训课件
汇报人： 日期:
目录
• 隔离开关基础知识 • 隔离开关的安装与调试 • 隔离开关的维护与保养 • 隔离开关的安全操作规程 • 隔离开关的常见故障及处理方
法 • 隔离开关的选型与配置建议
01
隔离开关基础知识
隔离开关的定义与作用
定义
隔离开关是一种用于隔离电路或 设备的开关设备，确保电流不直 接流通，保障人员和设备安全。
作用
隔离开关的主要作用是在设备检 修或电路改造时，将电源与负载 进行隔离，防止电流回流，确保 工作人员和设备安全。
隔离开关的类级可分为多种类型，如户内式、户外式、高压 式等。
结构
隔离开关主要由触头、操作机构、传动装置和绝缘部分组成。触头用于导电， 操作机构用于操作触头的分合，传动装置用于传递操作力，绝缘部分用于隔离 带电部分。
隔离开关基础拆除施工方案
隔离开关基础拆除施工方案一、施工准备1、安全措施1.1、制定安全方案a.由专业安全人员编制详细的安全方案，考虑到拆除工程的特殊性。
b.确保方案包括应急预案，以便在发生意外情况时能够迅速、有效地应对。
1.2、个人防护装备a.提供并确保所有工作人员佩戴适当的个人防护装备，包括头盔、手套、安全鞋、耳罩等。
b.定期检查个人防护装备的状态，及时更换损坏或失效的装备。
2、材料和设备准备2.1、工具和设备a.确保所有必需的拆除工具和设备，如挖掘机、拆除锤、切割工具等，均在良好工作状态。
b.对工具和设备进行必要的维护和检修，以确保其在施工期间的可靠性。
2.2、废料容器和材料a.采购足够数量和适当规格的废料容器，以便储存和运输拆除产生的废弃材料。
b.确保所有容器符合环保法规，并具备适当的密封性能，防止废料泄漏。
2.3、施工材料a.预先准备所需的施工材料，如支撑结构、防护覆盖物等，以确保拆除过程中的安全性和高效性。
3、环境准备3.1、施工区域清理a.移除施工区域内的杂物和障碍物，确保施工现场的通畅和安全。
b.在必要时设置合适的围挡和标识，限制未授权人员的进入。
3.2、环境保护措施a.采取措施防止拆除过程中产生的粉尘、废料、噪音等对周围环境的影响。
b.在可能的情况下，选择环保友好型的施工方法和材料。
4、沟通与协调4.1、与相关部门协调a.与当地政府相关部门协调，确保拆除工程的合规性和符合法规要求。
b.与电力公司或其他相关单位协调，确保拆除隔离开关的设备符合相应的拆除标准和程序。
4.2、沟通与培训a.在施工人员中进行必要的沟通，明确拆除工程的施工计划和安全注意事项。
b.进行相关培训，确保施工人员了解和掌握拆除工作的标准操作程序。
二、场地清理1、移除周围的障碍物a.检查拆除工程范围内的周边区域，识别并移除一切可能影响施工的障碍物，如树木、临时建筑物、管道等。
b.针对大型或不易移动的障碍物，采用合适的拆除或移动设备，确保施工区域的清晰和畅通。
隔离开关二次回路讲解
QF3：加热电源（空开）HL：机构箱内照明灯泡。SP6：门内限位开关，开门是自动接通回路，给灯泡供电，为检修或检查时提供照明。WSK：温控器，通过判断机构箱内温度，到限值时投切加热器。
隔离开关（间隔）闭锁回路识图
以1G闭锁回路为例：当2G在分位时，2G常闭接点闭合，如果此时满足DL处于跳闸位置且断路器两侧接地刀在分闸状态即DL、B0G、C0G的常闭接点闭合，此时1G闭锁回路导通，控制回路有效；当2G在合位时，2G常闭接点断开，常开接点闭合，此时由于1M、2M等电位，故此时可不受断路器分合为限制，直接分合1G刀。
目录contents
隔离开关的基础知识
隔离开关二次回路基本原理与识图
隔离开关二次回路缺陷处理
第一章节
隔离开关的基础知识
基础知识介绍
一、定义隔离开关（俗称“刀闸”）即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（如短路）下的电流的开关设备。二、作用1、刀闸是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源；2、在分闸状态时有明显的断开点，以保证其他电气设备的安全检修；3、在合闸状态时能可靠地通过正常负荷电流及短路故障电流。4、进行倒母线操作；5、进行开关代路操作；6、进行允许刀闸直接操作小电流的的各种项目操作。
写在最后：当隔离开关二次回路发生故障时，应能根据图纸和现场情况以及以往设备的故障情况，分析判断故障所在的大概位置，可以达到事倍功半的效果，如果故障比较隐蔽，即可按步骤排查，逐步缩小故障范围。同时加强日常巡视维护工作，并及时消除故障，降低电网运行的风险！
Байду номын сангаас 感谢倾听！
隔离开关控制回路识图
隔离开关基础知识
四.直流隔离开关
兴仁站高压侧三柱水平旋转式直流隔离开关（无接地）
四.直流隔离开关
兴仁站低压侧三柱水平旋转式直流隔离开关（双接地）
四.直流隔离开关
天生桥站低压侧水平旋转式直流隔离开关
四.直流隔离开关
阀厅地刀
四.直流隔离开关
阀厅地刀动静触头
Thank you!
二.隔离开关的结构和分类
连接软母线、合闸状态
连接软母线、合闸状态
连接硬母线、合闸状态
单柱、垂直伸缩式隔离开关
二.隔离开关的结构和分类
分闸状态
合闸状态
GW4型双柱水平旋转式隔离开关
二.隔离开关的结构和分类
分闸状态
合闸状态
GW11型双柱水平伸缩式隔离开关
二.隔离开关的结构和分类源自分闸状态合闸状态GW27型三柱水平旋转式隔离开关
隔离开关基础知识
目录
一.隔离开关的主要用途 二.隔离开关的结构和分类 三.隔离开关的型号、技术参数 四.直流隔离开关
一.隔离开关的主要用途
隔离开关(俗称“刀闸”)是一种最 简单的、供配电系统中使用最多的高压开关， 没有灭弧装置。
它既不能断开正常负荷电流，更不能 断开短路电流，否则即发生“带负荷拉刀闸” 的严重事故。此时产生的电弧不易熄灭，甚 至造成“飞弧”(相间或相对地经电弧短路)， 会损坏设备并严重危及人身安全。
三.隔离开关的型号、技术参数
3、技术参数
额定电压：指隔离开关长时间运行能承受的正常工作电压。 （决定了绝缘水平、尺寸） 额定电流：指隔离开关的触头结构和导电部分在规定环境温 度下允许通过的长期工作电流，其相应的发热温度不会超过 国家标准。（决定了截面，结构） 动稳定电流：指隔离开关在闭合位置时，所能通过的最大短 路电流。亦称额定峰值耐受电流，它表明隔离开关在冲击短 路电流作用下，承受电动力的能力。这个值的大小由导电及 绝缘等部分的机械强度所决定。 热稳定电流：指隔离开关在规定时间内，允许通过的最大电 流，它表示隔离开关承受短路电流热效应的 能力。以短路电 流的有效值表示。隔离开关的铭牌规定一定时间（1、2、4秒 ）的热稳定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关培训教材
隔离开关培训教材
2．安装处所及型号
经常操作的隔离开关安装在车站货物 装卸线、机车整备线、车站专用线和电力 机车库线等处，选用带接地刀闸的型号；
它由操作机构驱动本体刀闸进行分、合。 分闸后形成明显的电路断开点。
一般隔离开关只能在电路断开的情况下 进行分合闸操作，或接通及断开符合规定的 小电流电路。
它没有专门的灭弧装置，不能用来开断 负荷电流和短路电流，隔离开关通常与断路 器配合使用。
隔离开关培训教材
二、隔离开关的作用
1、隔离电源
隔离开关的主要用途是保证检修时工作的 安全。在需要检修的部分和其它带电部分之间， 用隔离开关构成足够大的明显可见的空气绝缘 间隔。必要时应在隔离开关上附设接地刀闸， 供检修时接地用。
隔离开关培训教材
隔离开关培训教材
学习目的：
1.掌握隔离开关的定义、作用及基本要求； 2.掌握隔离开关的型号、结构及种类 ； 3.熟悉电气化铁路隔离开关结构及用途。
复习旧课要点：
1、电气化铁路基本组成及特点 ； 2、牵引供电系统与铁路其他部门的关系 。
隔离开关培训教材
一、隔离开关的定义
隔离开关是一种结构比较简单的开关电 器，是电网中重要的开关电器之一。
GW4——35D GW4——35 GW4——25/600T GW4——25/650TD GW4——35/1250 GW4——27.5TD/630
七、电气化铁路隔离开关
1．结构
它由金属底座、绝缘瓷柱、 导电刀闸、接地刀闸和操动机 构组成。开关的分合过程是操 作手动机构，经转动杆转动主 轴上的瓷柱，并带动导电刀闸 水平转动90°，转动同时又通 过交叉连杆使另一个瓷柱和导 电刀闸转动90°角。
隔离开关培训教材
六、隔离开关的种类
按装设地点
户内式 户外式
按动作方式
旋转式 闸刀式 插入式
按极数
单极 三极
单柱式
按绝缘支柱数目 双柱式
三柱式
按操动机构
手动式 电动式 液压式
按有无接地刀闸
带接地刀闸 不带接地刀闸
隔离开关培训教材
插入式户内高压隔离开关
拉杆绝缘子 支柱绝缘子
基座 手动操作机构 GN19－10系列
动触头 静触头 转轴
隔离开关培训教材
GN2－35隔离开关
GN22－12隔离开关
GN27－40隔离开关
双柱式隔离开关
双柱单断口水平旋转式 结构，广泛用于10～ 220kV配电装置中。
隔离开关培训教材
GW4－110型
三柱式隔离开关 静触头
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
隔离开关培训教材
导电部分
包括触头、闸刀、接线座。主要起传导电路中的电流，关合和开 断电路的作用。
操动机构
通过手动、电动、气动、液压向隔离开关的动作提供能源。
传动机构
由拐臂、联杆、轴齿或操作绝缘子组成。接受操动机构的力矩， 将运动传动给触头，以完成隔离开关的分、合闸动作。
绝缘部分
包括支持绝缘子和操作绝缘子。实现带电部分和接地部分的绝缘。
四、隔离开关的型号
安装地点； N－户内型， W－户外型
额定电压（kV）
12 3 4 5 6
产品名称： G—隔离开关
设计序号
隔离开关培训教材
补充特性： C－瓷套管出线， D－带接地刀闸； K－快分型， G－改进型， T－统一设计
额定电流 （A）
隔离开关培训教材
以GW4－27.5D /630型隔离开关为例：
隔离开关培训教材
旋转瓷瓶 传动装置
底座 操动机构
隔离开关培训教材
GW7A—220型三柱式隔 离开关（关合状态）
GW7-500型隔离开 关（开断状态）
隔离开关培训教材 GW7A—220型三柱式隔离开关
隔离开关培训教材
目前电气化铁路采用双柱式带接地闸刀、手动的电路上 用隔离开关分断电路
等电位状态也 可分断电路
隔离开关培训教材
2、倒闸操作
即用隔离开关将电气设备或线路从 一组母线切换到另一组母线上。
QS11 母线隔离开关
QS12 线路隔离开关 断路器与隔离开关间的操作顺序
停电操作必须按照拉开断路器、负荷侧隔离开关、 电源侧隔离开关的顺序依次操作，送电操作顺序 与此相反； 在操作隔离开关前，必须先检查断路器确在分闸 位置，在合断路器送电前，必须检查隔离开关在 合闸位置，严防带负荷拉、合隔离开关。
隔离开关培训教材
3、分、合小电流
隔离开关没有灭弧装置，不能开断或闭 合负荷电流和短路电流。但具有一定的分、 合小电感电流和电容电流的能力。
拉合电压互感器、避雷器电路。 拉合母线和直接与母线相连设备的电容电流。
拉合励磁电流小于2A的空载变压器（电压35KV、容量为 1000KVA及以下；电压110KV、容量3200KVA及以下）
隔离开关培训教材
2、导电系统部分
（1）触头：离隔关开的触头是裸露于 空气中表面易氧化和脏污，这就要影响触 头接触的可靠性，故隔离开关的触头要有 足够的压力和自清扫能力。
（2）接线座：常见有板型和管型两种。 （3）接地刀闸：隔离开关的接地刀闸 的作用是为了保证人身安全所设的，当开 关分闸后，将回路可能存在的残余电荷或 杂散电流通过接地刀闸可靠接地。
拉合电容电流不超过5A的空载线路（电压10KV、长度5km及 以下的架空线路；电压35KV、长度10km及以下的架空线路）。
隔离开关培训教材
三、隔离开关基本要求
具有明显的断开点。 断开点应具有可靠的绝缘。 具有足够的动、热稳定性。 结构尽可能简单、动作要可靠。 带有接地闸刀的隔离开关必须有连锁机构。
G： 隔离开关 W： 户外型 4： 设计序号 27.5： 额定电压（KV）
D： 带接地刀闸
630： 额定电流（A）
GW4－27.5D /630表示带接地刀闸的户外隔离开 关，设计序号4，额定电压27.5kV，额定电流630A。
五、隔离开关的原理结构
导电部分
绝
传
缘
动
部 分
机 构
操 动
机
支持底座
构
隔离开关培训教材
支持底座
导电部分、绝缘子、传动机构、操动机构等固定为一体，并使 其固定在基础上。
1、绝缘结构部分
隔离开关培训教材
隔离开关的绝缘主要有两种，一是对地 绝缘，二是断口绝缘。
（1）对地绝缘一般是柱绝缘子和操作 绝缘子构成，通常采用实心棒形瓷质绝缘子。
（2）断口绝缘是具有确切可见的间隙。 断口绝缘必须稳定可靠。通常以空气为绝缘 介质，绝缘水平较对地绝缘高10——15%， 以保证断口处不发生闪络或击穿。
