自动喷水灭火系统试压方案.doc
消防给水试压程序
消防给水试压程序1、试压方案1.1 试压依据按照NFPA13、中华人民共和国国家标准GB50261-2005《自动喷水灭火系统施工及验收规范》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》之要求，室内消火栓、自动喷水灭火系统管网安装完毕后，应对其进行水压强度性试验、严密性试验。
并对强度试验、严密性试验过程进行质量控制管理，作好试验记录。
依据JGJ46-88《施工现场临时用电安全技术规程》、QG-CA2505-95《施工现场安全管理标准》、QG/CA0809-95《文明施工现场管理标准》、QG/CA1612-95《施工现场机械设备管理标准》的相关规定对试压过程进行安全管理。
1.2管道连接说明1.2.1消火栓系统大于DN80（含）以上之主管及支管均采用镀锌钢管卡箍连接。
小于DN80（不含）支管采用镀锌钢管丝扣连接。
1.2.2自动喷淋系统大于DN80（含）以上之主管及支管均采用镀锌钢管卡箍连接。
小于DN80（不含）支管采用镀锌钢管丝扣连接。
主管上开设支管三通、四通为机械开孔，采用机械三通、四通连接。
1.3测试范围2号消防水泵房：外场、ABCD商铺、西餐厅、（会所）消火栓、自动喷淋系统之管道。
1.4测试所用设备及给水、排水管道1.4.1设备压力表：量程0~2.5MPa，精度1.5。
消防泵、稳压泵：流量40m/s,扬程30m。
1.4.2管道连接水系统部分进水管采用DN250丝接，接至指定的临时管道上，排水接至指定的雨水井中。
1.5试压程序1.5.1试压前准备1.5.1.1试压交底：测试目的、测试目的物、测试过程中的安全注意事项、压力清洗机的检查及相关操作、测试中巡视的要求、水压试验的国家规范及检查措施、试压后管网内介质的排放和遇到测试问题的应对措施。
系统试压应分区域分段进行，试压用的压力表不应少于2只。
按国家规范要求对管道进行冲洗。
1.5.1.2人员安排现场施工管理人员负责水压测试协调、处理现场测试泄漏问题；工程师、班组长负责技术指导巡视检查；配备电工1名负责搭接电源；安全员1名负责安全；配备有相关测试经验的操作、巡视人员3-7人。
《自动喷水灭火系统施工及验收规范》 GB50261-2017
UDC中华人民共和国国家标准P GB50261 – 2017自动喷水灭火系统施工及验收规范Code for installation and commissioningof sprinkler systems2017– 05 –27 发布2018 – 01 –01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准自动喷水灭火系统施工及验收规范Code for installation and commissioning of sprinkler systemsGB 50261-2017主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部施行日期：2018年1月1日2017北京中华人民共和国住房和城乡建设部公告第1577号住房城乡建设部关于发布国家标准《自动喷水灭火系统施工及验收规范》的公告现批准《自动喷水灭火系统施工及验收规范》为国家标准，编号为GB 50261—2017，自2018年1月1日起实施。
其中，第3.2.7、5.2.1、5.2.2、5.2.3、6.1.1、8.0.1条为强制性条文，必须严格执行。
原国家标准《自动喷水灭火系统施工用验收规范》GB 50261—2005同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2017年5月27日前言根据住房和城乡建设部《关于印发〈2008年工程建设标准规范制订、修订计划（第一批）〉的通知》（建标〔2008〕102号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，对《自动喷水灭火系统施工及验收规范》GB 50261—2005进行了修订。
本规范的主要技术内容包括：总则、术语、基本规定、供水设施安装与施工、管网及系统组件安装、系统试压和冲洗、系统调试、系统验收、维护管理以及相关附录。
本次修订主要内容有：1.增加了英文目录；2.增加了早期抑制快速响应喷头（ESFR）的安装要求；3.增加了铜管、不锈钢管、涂覆钢管、氯化聚氯乙烯（PVC-C）管、消防洒水软管的安装要求；4.对流量压力检测装置的设置要求进行了修订；5.修订了干式和预作用系统管道充水时间的要求；6.对规范附录的表格进行修订，使其可操作性更强；7.增加了维护管理的检查方法的内容；8.修改规范中不便操作的一些条款；9.取消了原第3.1.2条，把原第8.0.13条的强制性条文改为非强制性条文；10.协调了与其他规范、标准的关系。
水喷雾自动灭火系统施工方案
3 水喷雾自动灭火系统3.1.水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管, 火警时由火灾探测系统自动或手动开启雨淋阀, 使该阀控制的系统管道上的全部开式喷头同时喷水灭火, 同时在就地发出火警铃声, 并通过压力开关向消防主盘发出灭火系统动作信号。
自动水喷雾灭火系统设计参数:电缆夹层设计喷雾强度: 不小于13L/min.m2主变压器设计喷雾强度: 30L/min.m2主变压器周围集油坑设计喷雾强度: 10 L/min.m2水喷雾灭火时间应保证不大于30s。
规定的持续喷洒时间为30s～1min, 在规定的持续喷洒时间内, 应保证火灾不再复燃。
水喷雾自动灭火系统, 由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。
在电缆夹层及主变压器室均设置离心式高速水雾喷头, 同时根据灭火防护区面积设置适当的雨淋阀组, 并利用雨淋阀控制同时喷雾的水雾喷头的数量。
水喷雾灭火系统的操作和控制:水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。
自动控制时, 灭火防护区内的两路火灾探测器对火灾进行探测, 火灾时, 自动开启雨淋阀进行喷水灭火。
手动控制时, 应能手动启动灭火系统喷水, 手动（或经一定的延时之后）停止灭火系统的喷水。
同时, 在控制失灵等特殊情况下, 可人为现场操作雨淋阀组等系统组件应急启动喷水。
3.2.工艺流程（1）、水喷雾自动灭火系统工艺流程如下图所示:工程交底、施工准备（2）、管道预制加工流水作业示意图:3.4.管道安装管网采用设计确定选用钢管, DN≥100, 沟槽式或法兰连接；DN ﹤100, 丝扣连接。
在安装前应校直管子, 并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。
在具有腐蚀性的场所安装管网前, 应按设计要求对管子、管件等进行防腐处理。
（1）、管道连接的要求:1)干管的安装:①先了解和确定干管的标高、位置、坡度、管径等, 正确地按尺寸埋好支架；②管子和管件可先在地面组装, 长度以方便吊装为宜。
专项消防打压试验方案

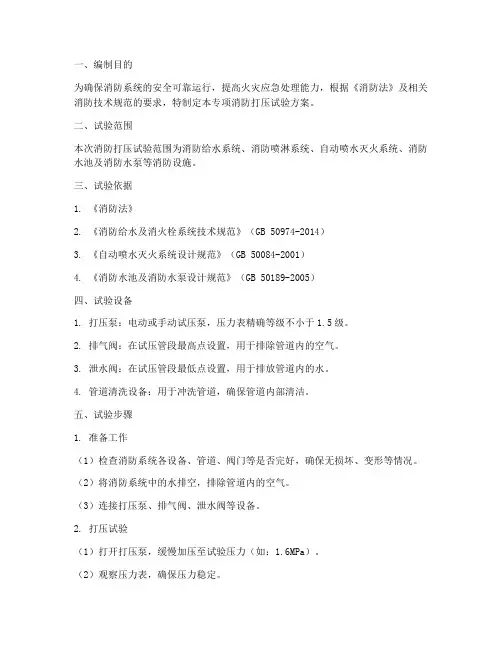

一、编制目的为确保消防系统的安全可靠运行，提高火灾应急处理能力，根据《消防法》及相关消防技术规范的要求，特制定本专项消防打压试验方案。
二、试验范围本次消防打压试验范围为消防给水系统、消防喷淋系统、自动喷水灭火系统、消防水池及消防水泵等消防设施。
三、试验依据1. 《消防法》2. 《消防给水及消火栓系统技术规范》（GB 50974-2014）3. 《自动喷水灭火系统设计规范》（GB 50084-2001）4. 《消防水池及消防水泵设计规范》（GB 50189-2005）四、试验设备1. 打压泵：电动或手动试压泵，压力表精确等级不小于1.5级。
2. 排气阀：在试压管段最高点设置，用于排除管道内的空气。
3. 泄水阀：在试压管段最低点设置，用于排放管道内的水。
4. 管道清洗设备：用于冲洗管道，确保管道内部清洁。
五、试验步骤1. 准备工作（1）检查消防系统各设备、管道、阀门等是否完好，确保无损坏、变形等情况。
（2）将消防系统中的水排空，排除管道内的空气。
（3）连接打压泵、排气阀、泄水阀等设备。
2. 打压试验（1）打开打压泵，缓慢加压至试验压力（如：1.6MPa）。
（2）观察压力表，确保压力稳定。
（3）检查管道、阀门等是否有泄漏现象，如有泄漏，立即停止加压，进行维修。
（4）保持试验压力2小时，观察压力表，压力下降不超过0.05MPa为合格。
（5）降低压力至工作压力，进行管道密封试验，保压24小时，无泄漏为合格。
3. 管道冲洗（1）打开消防系统，使水流通过管道。
（2）使用管道清洗设备，对管道进行冲洗。
（3）观察出水口，当出水口颜色、透明度与入口基本一致时，冲洗结束。
六、试验记录1. 记录试验日期、时间、试验压力、试验结果等。
2. 记录管道冲洗过程、冲洗时间、冲洗效果等。
3. 记录试验中发现的问题及处理措施。
七、试验结论1. 根据试验结果，判定消防系统是否合格。
2. 对不合格的消防设施，提出整改措施，确保消防系统安全可靠运行。
自动喷水灭火系统管网试压冲洗方案
.西南饭店改造工程消防管道水压及冲洗方案北京安迪盛安全系统自动化有限公司第十三项目部编制人：王晓东审核人：光辉专业资料word.审批人：俊喆专业资料word.第一章、编制说明1、编制原则系统安装完后，应按设计要求对管网进行强度、严密性试验，以验证其工程质量；同时，管网应进行必要的冲洗，以保证系统管网、管件、喷头等工作畅通。
2、编制依据1）、西南饭店改造项目消防工程招标文件；2）、西南饭店改造项目消防工程答疑件；3）、西南饭店改造项目消防工程消防设计图纸；4）、和行业现行的施工验收规如下，但不限于此：《高层民用建筑设计防火规》GB50045-95（2005年版）；《建筑设计防火规》GB50016-2006《建筑部装修设计防火规》GB50222-95；《汽车库、修车库、停车场设计防火规》GB50067-97；《火灾自动报警系统设计规》GB50116-98；《自动喷水灭火系统设计规》GB50084-2001（2005年版）《人民防空工程设计防火规》GB50098-2009（2001年版）《水喷雾灭火系统设计规》GB50219-95《建筑灭火器配置设计规》GB50140-2005《气体灭火系统设计规》GB50370-2005《自动喷水灭火系统施工及验收规》GB50261-2005《建筑给水排水及采暖工程施工质量验收规》GB50242-2002 专业资料word.第二章、工程基本情况一、工程基本情况工程名称：西南饭店改造项目消防工程建设单位：北京市海淀区玉渊潭农工商总公司监理单位：北京高屋工程咨询监理有限公司建设地点：北京市海淀区太平路甲18号工程概况：该项目地上18层地下4层，建筑面积为140676平米，建筑高度为75米，为一类高层综合楼。
建筑用途为客房、餐饮、办公、洗浴、库房、车库等。
南侧主楼部分为18层酒店；北侧及西侧主楼部分为9层办公；裙房部分为1-4层，含餐饮、宴会厅、游泳等酒店配套功能；地下为四层，地下一层为办公、汽车库、员工餐厅、设备用房、库房等；地下二、三、四层功能主要为汽车库、设备用房等；其中地下三、四层战时功能为六级人防物资库。
自动喷淋系统施工方案

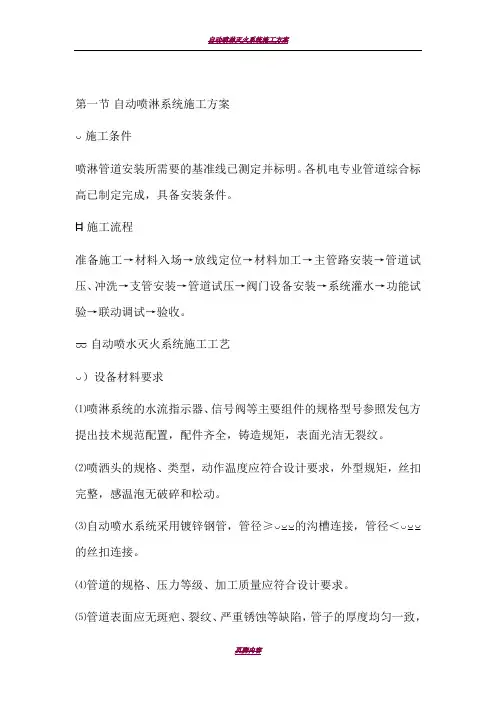

第一节 自动喷淋系统施工方案施工条件喷淋管道安装所需要的基准线已测定并标明。
各机电专业管道综合标高已制定完成，具备安装条件。
施工流程准备施工→材料入场→放线定位→材料加工→主管路安装→管道试压、冲洗→支管安装→管道试压→阀门设备安装→系统灌水→功能试验→联动调试→验收。
自动喷水灭火系统施工工艺）设备材料要求⑴喷淋系统的水流指示器、信号阀等主要组件的规格型号参照发包方提出技术规范配置，配件齐全，铸造规矩，表面光洁无裂纹。
⑵喷洒头的规格、类型，动作温度应符合设计要求，外型规矩，丝扣完整，感温泡无破碎和松动。
⑶自动喷水系统采用镀锌钢管，管径≥ 的沟槽连接，管径＜ 的丝扣连接。
⑷管道的规格、压力等级、加工质量应符合设计要求。
⑸管道表面应无斑疤、裂纹、严重锈蚀等缺陷，管子的厚度均匀一致，圆度符合规范要求。
⑹消防专用设备应有产品说明书、合格证、消防部门的检测报告或使用许可证；材料应有材质单和合格证。
）安装质量标准丝扣连接：、截管应符合下列要求：截管宜采用锯床，不得采用砂轮切割。
当采用盘踞切割时其转速不宜大于 。
当采用手工锯截管时，其锯面应垂直管轴心，并应加润滑剂油冷却、润滑也要用水冷却。
、套丝应符合下列要求套丝应采用自动套丝机或手工管螺纹铰板进行；套丝及应用润滑剂油润滑；圆锥型管螺纹应符合 的要求，并应用标准螺纹规定检验、管端清理加工应符合下列要求：应用细锉将金属管端的毛边修光；应采用棉回丝和毛刷清除管端和螺纹内的油，水和金属切屑；管端、管螺纹清理加工后，应进行防腐、密封处理⑵管道沟槽安装工艺沟槽式管接头应符合国家现行的有关产品标准。
沟槽式管接头的工作压力应与管道工作压力相匹配。
应优生采用成品沟槽式涂塑管件； ）应采用机械截管，截面应垂直轴心，允许偏差为：管径不大于 时，偏差不大 于 ；用切管机将钢管按需要的长度切割，连接管段的长度应是管段两端口间净长度减去 断料，每个连接口之间应有 间隙并用钢印编号；用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。
高压细水雾灭火系统水压试验施工方案
烟台鲁东医院门诊楼医技大楼消防工程高压细水雾系统施工方案编制单位：北京利达安富业消防工程设备有限责任公司编制人：袁磊审核人：丛桂玉审定人：胡亚伟编制日期：2017年12月20日目录一、总则 (1)1．系统简述 (1)2．编制依据 (1)二、系统的组成、产品技术条件及参数、工作原理 (2)1．系统组成 (2)2．产品技术条件及参数 (2)三、系统工作原理 (4)开式系统工作原理 (4)四、管路系统的水压强度试验、气压严密性试验 (6)1．管路系统吹扫 (6)2．系统开通调试 (7)一、总则1．系统简述本工程按泵组式单管组合分配系统进行设计.系统设计流量根据最大防护区域同时动作喷头流量来计：流量Q=294L/min，系统设计工作压力根据最不利点喷头的最低设计工作压力(10Mpa)计算来定。
系统持续喷雾时间不小于30min。
开式系统的响应时间不大于30s。
系统保护范围：一层、二层、四层、五层西药库、中药库、技术用房等、系统采用闭式细水雾系统。
系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。
高压细水雾灭火系统的管网系统必须采用具有很强抗锈蚀能力的不锈钢管，因为一旦出现锈蚀，管路上的锈蚀淤积物就会堵塞喷头，导致系统失效。
管网系统的清洁程度对于高压细水雾灭火系统来说是至关重要的，因此管道安装好后必须严格进行冲洗、试压、吹扫。
管道均采用氩弧焊。
2．编制依据●《中华人民共和国工程建设标准强制性条文》有关规定●《建筑给水排水设计规范》 GB50015-2003●《机械设备安装工程及验收通用规范》 GB50231-98●《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002●《工业金属管道工程施工及验收规范》 GB50235-97●《高层民用建筑设计防火规范》GB50045-95（2005年版）●《自动喷水灭火系统设计规范》 GB50084-2001（2005年版）●《细水雾灭火系统技术规范》GB50898-2013●《现场设备、工业管道焊接工程施工及验收规范》GB50236-98●经国家固定灭火系统和耐火构件质量监督检验中心检测的型式检验报告及建筑专业提供的建筑平面、立面图及相关资料二、系统的组成、产品技术条件及参数、工作原理1．系统组成泵组式细水雾灭火系统一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、区域阀箱组件、高压细水雾喷头，火灾报警控制系统及补水增压泵、储水水箱、不锈钢管道等部件组成。
消防系统水压试验方案
消防系统水压试验方案水压试验方案按照中华人民共和国国家标准GB50261-2005《自动喷水灭火系统施工及验收规范》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》之技术要求，室内消火栓系统、自动喷水灭火系统管网安装完毕后，应对其进行强度性试验、严密性试验。
对强度性试验、严密性试验进行质量管理。
依据JGJ46-88《施工现场临时用电安全技术规程》、QG-CA2505-95《施工现场安全管理标准》、QG/CA0809-95《文明施工现场管理标准》、QG/CA1612-95《施工现场机械设备管理标准》的相关规定对试压过程进行安全管理。
试压前准备：1、试压交底测试目的、测试目的物、测试过程中的安全注意事项、压力清洗机的检查及相关操作、测试中巡视的要求、测试应遵守的相关规定、试压后管网内介质的排放、遇到测试问题的应对措施。
系统试压应分区域分段进行，试压用的压力表不应少于2只。
按国家规范要求对管道进行冲洗。
2、人员安排现场施工管理人员负责水压测试协调、处理现场测试泄漏问题；工程师、班组长负责技术指导巡视检查；配备电工1名负责搭接电源；安全员1名负责安全；配备有相关测试经验的操作、巡视人员3-7人。
3、水源确定协调相关单位按测试管网位置就近取水源取水，试压用水为自来水，并保证试压所要求的用量。
4、电源确定协调总包单位搭接电源（220V）保证压力清洗机运转。
5、图纸资料准备按测试目的物准备室内消火栓系统、自动喷水灭火系统平面图、系统原理图、施工详图及说明、压力测试记录表等技术文件资料。
6、设备及工具准备压力清洗机1台、压力表2只、记时器、管钳、扳手1套、钢丝钳、水桶、手电筒、启子、记号笔、雨靴等。
7、材料准备试验用的管道、管件、塑料胶管、电工胶布/防水胶布、麻丝/生料带等。
8、管网试压前应具备的条件确认所试压管道系统管道施工完毕；支吊架安装完毕；经监理工程师验收合格。
试验用新购买的压力表（按要求须到相关部门校验）已经厂家校验有合格证，精度不低于1.5级，表的满刻度值为最大被测压力的1.5-2倍，每试验段使用的压力表不少于2只。
自动喷水灭火系统施工方案
自动喷水灭火系统施工方案喷淋系统对泵房原有阀门、管道进行拆除、更换→对所有喷淋头拆除、更换→对楼内所有喷淋管道检查→系统检验完毕→系统打压测试→交接、使用一、施工说明（1）自动喷淋管道的施工及验收，将遵照全国通用的现行有关标准及规范的要求进行。
（2）管道材料与连接：自动喷水灭火系统采用热浸镀锌钢管，大于等于DN100的用卡箍连接，小于DN100的用螺纹连接或。
二、施工前的准备工作施工前应具有下列技术条件（1）系统组件、管件及其它设备、材料应能保证正常施工。
（2）施工中使用的水、电、气应能满足施工要求，并应保证连续施工。
（3）材料及组件、管件的检验施工前应对系统的组件、管件及其它设备、材料进行现场检验，均应符合要求和国家现行有关标准的规定，并应具有出厂合格证。
系统的喷头、报警阀、压力开关等主要部件应选用经国家消防产品质量监督检测中心检测质量合格的产品。
1、喷头的检验（1）、系统选用的喷头型号、规格应符合要求，一般情况下，喷头的温级要和使用环境相协调，即闭式喷头的动作温度比使用环境温度高30度左右。
（2）、喷头的商标、型号、公称动作温度（看色标）、制造厂及生产日期等标志齐全。
（3）、喷头的外观检查应无加工缺陷和机械损伤，尤其应注意管螺纹和溅水盘部分。
（4）、闭式喷头应进行密封性能试验，并以无损伤无渗漏为合格。
试验数量宜从每批供货喷头中抽查1％，但不得少于五只，试验压力应为3.0兆帕；试验时间不得少于三分钟。
当有两只及以上不合格时，不得使用该批喷头。
当仅有一只不合格时，应从同批喷头中再抽查2％，但不得少于10只。
重新进行密封性能试验，当仍有不合格试样时，不得使用该批喷头。
2、阀门及其附件的检验系统使用的阀门及其附件（包括报警阀、控制阀、水力警铃、压力表、排水阀等）均应是全新的合格产品，安装前必须进行检查，并符合以下要求：（1）阀门及其附件完好齐全，且全部具有制造厂的合格证；无加工缺陷和机械损伤，有清晰的铭牌和标志。
消防系统水压试验方案报告
中航618所1002厂房工程消防系统水压试验方案报告按照中华人民共和国国家标准GB50261-2005《自动喷水灭火系统施工及验收规范》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》之技术要求，室内消火栓系统、自动喷水灭火系统管网安装完毕后，应对其进行强度性试验、严密性试验。
对强度性试验、严密性试验进行质量管理。
依据JGJ46-88《施工现场临时用电安全技术规程》、QG-CA2505-95《施工现场安全管理标准》、QG/CA0809-95《文明施工现场管理标准》、QG/CA1612-95《施工现场机械设备管理标准》的相关规定对试压过程进行安全管理。
试压前准备：1、试压交底测试目的、测试过程中的安全注意事项、增压泵的检查及相关操作、测试中巡视的要求、测试应遵守的相关规定、试压后管网内介质的排放、遇到测试问题的应对措施。
系统试压应分区域分段进行，试压用的压力表不应少于2只。
按国家规范要求对管道进行冲洗。
2、人员安排现场施工管理人员负责水压测试协调、处理现场测试泄漏问题；工程师、班组长负责技术指导巡视检查；配备电焊工1名负责搭接电源；焊接支架.技术指导1名；巡视检查指导工作配备有相关安装经验的水工、2人。
3、水源确定协调相关单位按测试管网位置就近取水源取水，试压用水为自来水，并保证试压所要求的用量。
4、电源确定保证电源（220V）正常，以确保增压泵运转。
5、图纸资料准备按测试目的，准备室内消火栓系统、自动喷水灭火系统平面图、系统原理图、施工详图及说明、压力测试记录表等技术文件资料。
6、设备及工具准备增压泵1台、压力表2只、记时器、管钳、扳手1套、钢丝钳、水桶、手电筒、螺丝刀、记号笔、雨靴等。
7、材料准备试验用的管道、管件、塑料胶管、电工胶布/防水胶布、麻丝/生料带等。
8、管网试压前应具备的条件确认所试压管道系统管道施工完毕,对支撑管道的支吊架进行检查，必要时采取加固措施。
1）、测试过程中的安全注意事项（1）、按水压测试介质要求为干净水，张贴警示标志。
自动喷水灭火系统水压试验检验批质量验收记录
自动喷水灭火系统水压试验检验批质量验收记录表5.40.6工程编号：单位（子单位）工程名称分部工程名称分项工程名称验收部位总承包单位项目负责人施工单位项目负责人分包单位分包项目负责人施工执行标准名称及编号专业工长（施工员）类别序号检验项目质量标准单位施工单位自检记录检查结果主控项目1水压强度试验当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa2水压严密性试验水压严密性试验应在水压强度试验和管网冲洗合格后进行。
试验压力应为设计工作压力，稳压24h，应无泄漏3水压强度试验的测试点水压强度试验的测试点应设在系统管网的最低点。
对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa一般项目1水压试验时环境温度水压试验时环境温度不宜低于5℃，当低于5℃时，水压试验应采取防冻措施2自动喷水灭火系统的水源干管、进户管和室内埋地管道的回填条件自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统一起进行水压强度试验和水压严密性试验总承包单位检查结果项目专业工程师：年月日施工单位检查结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日。
自动喷淋灭火系统施工方案
自动喷水灭火系统施工方案一、工程概况1、工程名称：碧水湾花园（北区）地下室一（剪力墙、框架-1层1栋）2 、工程地点：东莞市麻涌镇3、招标范围:专业分包4 、施工单位：广东省保安消防机电装饰工程有限公司第三分公司一、编制依据1、设计院提供的图纸及设计说明；2、《自动喷水灭火系统设计规范》GB50084-20013、《自动喷水灭火系统施工及验收规范》GB50261-20054 、中华人民共和国建设部、中华人民共和国质量监督检验疫总局、国家质量技术监督局等施工及验收规范二、施工部署1、施工人员组织：项目主管一名、安全员一名、质检员一名、作业人员根据作业进度部署。
2 、施工组织顺序总原则：根据现场条件配合土建施工。
先地下后地上，先预制后安装, 先总管后支管，先立管后水平管，同一作业层按先高处后低处的顺序施工。
先系统试压后冲洗，最后进行油漆、防腐、保温及隐蔽验收。
主要程序：施工准备-材料进场及检验-预留、预埋-管道预制、管道放线T支、吊架制安T管道安装T附件安装T管道系统组件安装T消防供水设施安装T管道试压T水冲洗T防腐T保温T成品保护T 交付使用。
3、施工标准严格按照国家规范行规施工，按图纸施工，保质保量。
四、主要施工方法及技术要求1、施工准备熟悉图纸，核实图中所用设备材料、准备工机具，根据工期安排及进度要求合理配备劳动力，提出备料及采供计划。
2、预留预埋本工程质量要求高，因此施工时须与土建和装修密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。
施工人员配合土建按图预留预埋，与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构，预留预埋按设计验收合格后方可继续进行下道工序施工。
3、预留孔洞：预留孔洞应在土建绑扎钢筋前确定位置，根据需留孔洞的尺寸加工木盒，待结构绑扎钢筋完毕后，再放置木盒，核实放置处孔洞尺寸，将木盒嵌入、固定，待混凝土浇注完，拆模后再进一步核实。
4、钢管暗配：予埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊管内壁刷防锈漆。
自动喷水灭火系统安装和调试方案
自动喷水灭火系统安装和调试方案自动喷水灭火系统的施工工艺流程：施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装、喷洒头安装→系统通水调试一、施工准备1.根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。
2.检查预埋和预留洞是否准确。
3.检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。
二、干管安装1.管道材料及连接：自动喷水灭火系统的管道，DN<100 时，采用热镀锌钢管；DN≥100 时，采用热镀锌无缝钢管。
DN100 以下采用丝扣连接， DN100 及以上采用沟槽式连接，中压细水雾灭火系统采用不锈钢管焊接安装。
无论何种连接方式，均不得减少管道的流通面积。
螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。
加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。
当管道变径时，应采用异径焊头；在管道变径处不得采用补芯。
如必须采用补芯时，三通上可用1 个，四通上不应超过2 个，大于DN50 的管道不得采用补芯。
螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。
如果填料采用麻丝时，应在附着在螺纹面加麻丝上涂抹白铅油，管道连接后清除麻头，并在接头处涂防锈漆。
沟槽式连接的要求：①用切割机将钢管按所需长度切割，切口应平整无毛刺。
②将需加工沟槽的钢管架设在滚槽机和滚槽尾架上。
③在钢管上放置水平仪，用水平仪量测，使钢管处于水平位置。
④将钢管端面与滚槽机正面紧贴，使钢管中轴线与滚槽机正面垂直。
⑤启动滚槽机，徐徐压下千斤顶，使上压轮均匀滚压钢管到预设定沟槽深度为止、停机。
⑥用游标卡尺检查沟槽的深度和宽度，确认符合要求。
⑦千斤顶卸荷，取出钢管。
2.管道穿过建筑物时的变形缝时，应设置柔性短管。
穿过墙体或楼板时应加设套管。
三、管道支、吊架的安装1.管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定，它应满足强度条件和刚度条件。
消防系统调试方案
消防系统调试方案一、自动喷淋系统调试1、调试具备的条件应在系统施工完成后进行，其它配套设施均应满足GB50261-2005的要求。
(1)消防水池、消防水箱已储备设计要求的水量；(2)系统供电正常；(3)消防气压给水设备的水位、气压符合设计要求；(4)系统管网内已充满水；(5)与系统配套的自动报警系统处于工作状态。
2、调试内容(1)水源测试按设计要求核实消防水箱的容积、设置高度；消防水泵接合器的数量和供水能力。
(2)消防水泵测试以自动或手动方式启动消防水泵时，消防水泵应在5分钟内投入正常运行；以备用电源切换时，消防水泵应在15分钟内投入正常运行。
(3)稳压泵调试模拟设计启动条件，稳压泵应立即启动；达到系统设计压力时，稳压泵自动停止运行。
(4)报警阀调试在试水装置处放水，报警阀立即动作；水力警铃发出报警信号；水流指示器输出报警信号；压力开关接通报警信号，并启动消防水泵。
(5)排水装置调试启动主排水阀，按系统最大设计做排水试验，使压力达到稳定；试验过程中，从系统排出的水应全部从室内排水系统排走。
(6)联动试验采用专用测试仪表或其它方式，对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾报警控制器发出声光报警信号，并启动自动喷水灭火系统。
启动一只喷头或从末端试水装置处放水，水流指示器、压力开关、水力警铃和消防水泵应及时动作并发出相应的信号。
3.调试要求：如设计无特殊要求，一切按GB5026∙2005规范要求严格执行。
一.验收方法与标准1、自动喷淋系统11给水管网检查保证项目(1)隐蔽管道和给水系统的水压试验结果必须符合设计要求和施工规范规定。
检验方法：检查系统或分区(段)试验记录。
(2)管道及管道支座(墩)严禁铺设在冻土和未经处理的松土上。
检查方法：观察或检查隐蔽工程记录。
(3)给水系统竣工后或交付使用前，必须进行吹洗。
检查方法：检查吹洗记录。
1.2给水管网检查基本项目(1)管道坡度的正负偏差符合设计要求。
自动喷水灭火系统试压方案
自动喷水灭火系统试压方案引言：自动喷水灭火系统是一种重要的消防设备，可在火灾发生时迅速启动，提供大量的水源来灭火。
为确保系统的正常运行，每年都需要进行试压。
试压过程是检测系统的主要环节之一，本文将就自动喷水灭火系统试压方案进行详细阐述。
一、试压前准备工作1.测试人员：试压工作应由具备消防系统运行知识和消防设备试验操作经验的专业人员完成。
2.工具准备：试压工具包括压力表、压力泵、漏斗、水表等设备。
3.检查系统：在试压前应对自动喷水灭火系统进行全面检查，确保系统各部件完好无损，没有漏水和堵塞情况。
二、试压流程1.物理试压：将试压泵连接到系统放水阀上，打开放水阀，全面排空系统中的水。
然后关闭放水阀，打开进水阀，逐渐增加进水压力直到系统压力达到设计压力。
然后保持系统处于试压状态，观察系统是否存在泄漏现象。
2.检查压力表：在试压阶段，需要观察压力表是否指示稳定的设定值。
如果压力表指示过高或过低，需要调整泵的压力。
如果压力表无法指示压力或指示不准确，应更换或修理压力表。
3.检查阀门：试压过程中，需要检查系统中各个阀门的开闭情况。
如发现阀门无法正常开启或关闭，应尽快更换或修理阀门。
4.观察泄漏：在试压过程中，需要仔细观察系统是否存在漏水情况。
如果发现系统有泄漏，需要及时修理漏点，确保系统的完整性和安全性。
三、试压记录在试压过程中，需要详细记录试压的主要参数，包括试压时间、试压压力、试压结果、泄漏位置等。
试压记录是对试压工作进行评估和追溯的重要依据，也是日后维护保养的参考。
四、试压后的处理1.排水处理：试压完成后，需要将试压泵和试压管路中的水排空，防止残留水分对系统产生腐蚀或损坏。
2.恢复系统：试压完成后，需要将系统恢复至正常工作状态，包括关闭试压泵、打开系统进水和放水阀门等操作。
结论：自动喷水灭火系统试压是确保系统正常运行的重要环节。
通过准备工作、试压流程、试压记录以及试压后的处理，可以全面检测系统是否存在问题，并及时采取修复措施，确保系统在火灾发生时能够正常工作，为人员和财产安全提供保障。
