材料分析方法第3版(周玉)出版社配套第1章机械工业出版社
材料分析方法
现代材料分析方法第一章绪论1、简述材料研究的意义和内容答：意义：材料的性能取决于材料的组成、结构和外部因素（使用条件），材料的结构又取决于材料的制备工艺和材料的使用条件，而材料的性能决定着材料的使用性能。
所以研究材料对于人们生产、使用、和发展材料具有重要的指导意义。
内容：A：材料的组成B：材料的结构C：材料的性能2 材料研究方法是如何分类的？怎样理解现代研究方法的重要性？答：层次：重要性：随着现代科学的不断进步，材料研究方法不断发展，有了先进的现代的材料的分析方法（分析技术和仪器），人们对物质结构及性能的认识从而不断深入，科研工作者对材料的特殊性能成因有了更细微的探究，对材料的物理化学变化和显微结构有了深入地了解，极大的促进了材料科学的发展。
因此可以说，材料科学的发展是离不开现代材料分析方法的。
3、材料结构的层次是如何划分的？答：材料结构从尺度上来讲，可分为微观结构、亚显微结构、显微结构和宏观结构等四个不同的层次。
每个层次上观察所用的结构组成单元均不相同。
按观察用具或设备的分辨率范围来划分：A：宏观与显微结构的划分以人眼的分辨率为界；B：显微结构和亚显微结构的划分以光学显微镜的分辨率为界；C：亚显微结构和微观结构的分界相当于普通扫描电子显微镜的分辨率。
即宏观结构：肉眼的分辨率。
物体尺寸>100μm显微结构：光学显微镜（OM）的分辨率。
物体尺寸0.2μm~100μm亚显微结构：普通电子显微镜的分辨率。
物体尺寸0.01μm~0.2μm微观结构：高分辨电子显微镜的分辨率。
物体尺寸<0.01μm4、材料分析的内容是什么？答：A：表面和内部组织形貌：a材料的外观形貌（如纳米线、断口、裂纹等）b晶粒大小与形态c各种相的尺寸与形态、含量与分布d界面（表面、相界、晶界）e位向关系（新相与母相、孪生相）f晶体缺陷（点缺陷、位错、层错）、夹杂物g内应力B:晶体的相结构：a晶体结构类型b晶体常数c相组成C:化学成分和价键（电子）结构：a宏观和微区化学成分（不同相的成分、基体与析出相的成分）b同种元素的不同价键类型c化学环境D:有机物的分子结构和官能团。
哈工大2011年航天学院各专业硕士研究生入学考试复试指导
材料学学科2011年硕士研究生招生复试指导根据教育部关于加强硕士研究生招生复试工作的指导意见及学校有关要求，材料学学科（报考航天学院复合材料与结构研究所）2011年硕士研究生招生复试指导确定如下。
一、复试比例及主要内容1、复试由笔试和面试两部分组成，外国语听力考试在面试中进行。
复试的总成绩为280分，其中笔试200分，面试80分。
2、复试笔试科目（1）材料科学基础部分，占80分。
主要内容：①材料的结构，化学键，晶体学，晶体结构，晶体缺陷②纯金属的凝固，纯金属的结晶，形核，二元与三元相图③固体材料的变形与断裂，弹性变形，塑性变形，位错与强化，断裂④回复，再结晶，晶粒长大，金属的热变形⑤扩散定律，扩散机制，影响扩散的因素，反应扩散参考书目：潘金生，仝建民，田民波主编，材料科学基础，清华大学出版社，1998；冯端，师昌绪，刘治国主编，材料科学导论，化学工业出版社，2002。
（2）材料性能学部分，占70分。
主要内容：①材料的力学性能，硬度，韧性，疲劳，磨损②材料的热学性能：热容、热膨胀、热传导③材料的磁性能：抗磁性与顺磁性，铁磁性与反铁磁性④材料的电学性能：导电与热电性能，半导体，绝缘体⑤材料的光学性能：线性光学与非线性光学性能参考书目：冯端，师昌绪，刘治国主编，材料科学导论，化学工业出版社，2002；王从曾主编，材料性能学（前11章），北京工业大学出版社，2001。
（3）材料分析方法部分，占50分。
主要内容：①材料X射线衍射分析②材料电子显微分析参考书目：周玉主编，材料分析方法，机械工业出版社，2004。
3、面试，占80分。
学科将组成专家组对考生进行面试。
主要是了解考生的特长与兴趣、身心健康状况；考察考生的综合素质、能力以及外语水平，主要内容包括：1）大学学习情况及学习成绩；2）外语听力及口语；3）综合分析与语言表达能力；4）对材料学学科相关知识的掌握情况；5）从事科研工作的潜力。
在参加面试时，考生可以提供能够反映自身素质、能力、水平的相关证明材料。
材料分析方法课后答案周玉
材料分析方法课后答案周玉【篇一：材料分析方法考试重点】纹衍射的图样，条纹间距随小孔尺寸的变大，衍射的图样的中心有最大的亮斑，称为埃利斑。
2、差热分析是在程序的控制条件下，测量在升温、降温或恒温过程中样品和参比物之间的温差。
3、差示扫描量热法（dsc）是在程序控制条件下，直接测量样品在升温、降温或恒温过程中所吸收的或放出的热量。
4、倒易点阵是由晶体点阵按照一定的对应关系建立的空间点阵，此对应关系可称为倒易变换。
5、干涉指数在（hkl）晶面组（其晶面间距记为dhkl）同一空间方位，设若有晶面间距为dhkl/n（n为任意整数）的晶面组（nh，nk，nl）即（h,k,l）记为干涉指数。
6、干涉面简化布拉格方程所引入的反射面（不需加工且要参与计算的面）。
7、景深当像平面固定时（像距不变）能在像清晰地范围内，允许物体平面沿透镜轴移动的最大距离。
8、焦长固定样品的条件下，像平面沿透镜主轴移动时能保持物象清晰的距离范围。
9、晶带晶体中，与某一晶向【uvw】平行的所有（hkl）晶面属于同一晶带，称为晶带11、数值孔径子午光线能进入或离开纤芯（光学系统或挂光学器件）的最大圆锥的半顶角之余弦，乘以圆锥顶所在介质的折射率。
12、透镜分辨率用物理学方法(如光学仪器)能分清两个密切相邻物体的程度 13 衍射衬度由样品各处衍射束强度的差异形成的衬度成为衍射衬度。
15质厚衬度由于样品不同区间存在原子序数或厚度的差异而形成的非晶体样品投射电子显微图像衬度，即质量衬度，简称质厚衬度。
制造水平。
（√）二、填空题6）按入射电子能量的大小，电子衍射可分为（高能电子衍射）、（低能电子衍射）及（反射式高能电子衍射）。
18）阿贝成像原理可以简单地描述为两次（干涉）：平行光束受到有周期性特征物体的衍射作用形成（衍射波），各级衍射波通过（物镜）重新在像平面上形成反映物的特征的像。
12）按照出射信号的不同，成分分析手段可以分为两类：x光谱和电子能谱），出射信号分别是（x射线，电子）。

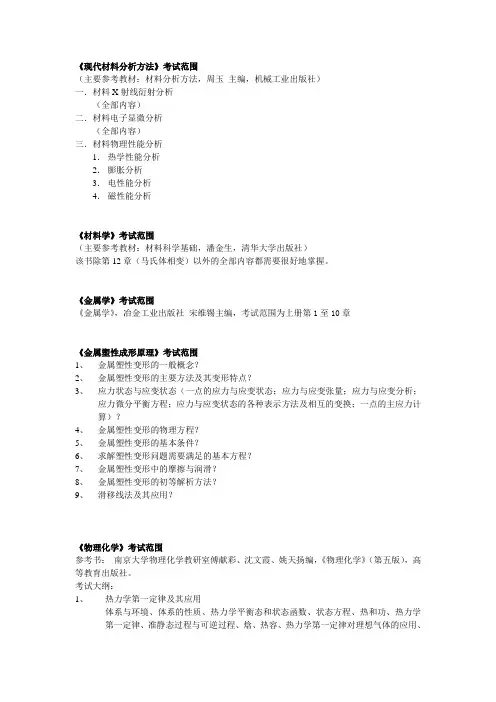

《现代材料分析方法》考试范围
