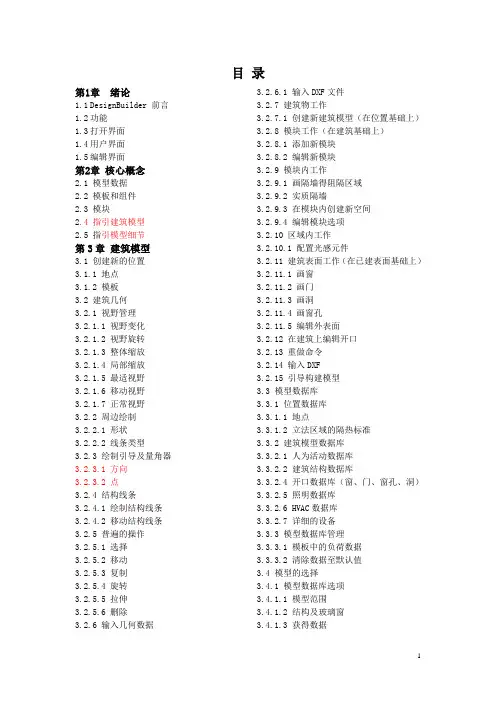

Designbuilder目录翻译

Designbuilder目录翻译

目录第1章绪论1.1DesignBuilder 前言1.2功能1.3打开界面1.4用户界面1.5编辑界面第2章核心概念2.1 模型数据2.2 模板和组件2.3 模块2.4 指引建筑模型2.5 指引模型细节第3章建筑模型3.1 创建新的位置3.1.1 地点3.1.2 模板3.2 建筑几何3.2.1 视野管理3.2.1.1 视野变化3.2.1.2 视野旋转3.2.1.3 整体缩放3.2.1.4 局部缩放3.2.1.5 最适视野3.2.1.6 移动视野3.2.1.7 正常视野3.2.2 周边绘制3.2.2.1 形状3.2.2.2 线条类型3.2.3 绘制引导及量角器3.2.3.1 方向3.2.3.2 点3.2.4 结构线条3.2.4.1 绘制结构线条3.2.4.2 移动结构线条3.2.5 普遍的操作3.2.5.1 选择3.2.5.2 移动3.2.5.3 复制3.2.5.4 旋转3.2.5.5 拉伸3.2.5.6 删除3.2.6 输入几何数据3.2.6.1 输入DXF文件3.2.7 建筑物工作3.2.7.1 创建新建筑模型(在位置基础上)3.2.8 模块工作(在建筑基础上)3.2.8.1 添加新模块3.2.8.2 编辑新模块3.2.9 模块内工作3.2.9.1 画隔墙得阻隔区域3.2.9.2 实质隔墙3.2.9.3 在模块内创建新空间3.2.9.4 编辑模块选项3.2.10 区域内工作3.2.10.1 配置光感元件3.2.11 建筑表面工作(在已建表面基础上)3.2.11.1 画窗3.2.11.2 画门3.2.11.3 画洞3.2.11.4 画窗孔3.2.11.5 编辑外表面3.2.12 在建筑上编辑开口3.2.13 重做命令3.2.14 输入DXF3.2.15 引导构建模型3.3 模型数据库3.3.1 位置数据库3.3.1.1 地点3.3.1.2 立法区域的隔热标准3.3.2 建筑模型数据库3.3.2.1 人为活动数据库3.3.2.2 建筑结构数据库3.3.2.4 开口数据库(窗、门、窗孔、洞)3.3.2.5 照明数据库3.3.2.6 HVAC数据库3.3.2.7 详细的设备3.3.3 模型数据库管理3.3.3.1 模板中的负荷数据3.3.3.2 清除数据至默认值3.4 模型的选择3.4.1 模型数据库选项3.4.1.1 模型范围3.4.1.2 结构及玻璃窗3.4.1.3 获得数据3.4.1.4 时间数据3.4.1.5 自然通风3.4.1.6 HVAC3.4.2 高级概念3.4.2.1 块状的合并3.4.2.2 自然通风3.4.2.3 不同种类的编辑3.4.3 制热设计计算选项3.4.3.1 计算选项3.4.3.2 制热系统大小3.4.4 制冷设计计算选项3.4.4.1 计算选项3.4.4.2 制冷设计周期3.4.4.3 制冷系统大小3.4.4.4 太阳光选项3.4.5 模拟计算选项3.4.5.1 模拟周期3.4.5.2 计算周期3.4.5.3 输出选项3.4.5.4 太阳光选项3.4.6 画制工具3.4.6.1 画模块3.4.6.2 坐标系3.4.6.3 画法指引3.4.6.4 物体旋转3.4.6.5 量角器工具3.4.7 显示3.4.7.1 编辑界面3.4.7.2 清楚地显示3.4.7.3 计算显示数据3.4.8 模块选项3.4.8.1 模块的形状3.4.8.2 屋顶和墙的过渡3.4.9 项目的详细信息3.4.9.1 工程的详细信息3.4.9.2 设计者的详细信息3.4.9.3 审核者的详细信息第4章元件数据库4.1 结构元件4.1.1 层次数据4.1.2 图像4.1.3 计算数据4.2 玻璃窗4.2.1 层次数据4.2.2 计算数据4.3 材料4.3.1 材料热物理性质4.4 窗玻璃4.4.1 概况4.4.2 传热数据4.4.3 太阳光数据4.4.4 可见光数据4.4.5 红外线数据4.5 时间表4.5.1 7/12的时间表-介绍使用概况4.5.2 缜密的时间表4.6 当地的遮蔽物4.6.1 概况4.6.2 百页窗板4.6.3 侧面遮板4.6.4 上悬遮板4.7 遮光帘4.7.1 概况4.7.2 狭板数据4.7.3 遮光帘数据4.7.4 电镀铬的转换4.8 孔4.8.1 概况4.8.2 孔口气流4.9 节假日4.9.1 概况4.9.2 假期列表第5章模板数据5.1 人为活动模板5.1.1 概况5.1.2 集总5.1.3 居住期5.1.4 其他集总5.1.5 环境5.2 建筑结构模板5.2.1 概况5.2.2 简单模板5.2.3 标准模板5.2.4 密封模板5.3 玻璃窗模板5.3.1 概况5.3.2 玻璃模板5.3.3 遮光模板5.4 房屋外观模板5.4.1 概况5.4.2 开口模板5.5 照明模板5.5.1 概况5.5.2 输出功率5.5.3 控制5.6 HVAC模板5.6.1 概况5.6.2 通风5.6.3 系统5.6.4 空气温度分布5.7 位置模板5.7.1 概况5.7.2 冬季设计气象5.7.3 夏季设计气象5.7.4 模拟气象条件5.8 小时气象资料5.8.1 概况5.8.2 统计资料5.9 裂口模板5.9.1 概况5.9.2 开口5.9.3 墙5.9.4 地面/天花板5.9.5 屋顶5.10 立法的地区模板5.10.1 概况5.10.2 标准隔热5.10.3 排放5.11 能量规则模板5.11.1 概况5.11.2 元件外壳5.11.3 建筑物外壳5.11.4 能耗情况5..12防卫区域模板5.13 时间区域模板5.14 风压系数模板5.15 新陈代谢率模板第6章计算6.1 制热设计6.1.1 计算选项6.1.2 显示选项6.1.3 汇总表6.1.4 热量损失结果6.2 制冷设计6.2.1 计算选项6.2.2 显示选项6.2.3 详细结果6.2.4 汇总表6.3 模拟6.3.1 计算选项6.3.2 显示选项6.3.3 详细结果6.3.4 合理分析第7章清楚显示7.1 控制7.1.1 显示阴影7.1.2 显示指北针7.1.3 反锯齿7.1.4 动态7.2 创作影像第8章程序库管理8.1 打开界面——元件库8.2 打开界面——模板8.3 输入元件/模板8.4 输出元件/模板8.5 备用元件/模板库8.6 重存元件/模板库第9章报告9.1 输出数据9.2 编辑报告第10章程序选项10.1 用户界面10.2 对话10.3 文件10.4 Energyplus10.5 限制10.6 国际第11章建模提议11.1大的模型的建立11.2 自然通风模型的建立11.3地面模型建立11.4邻近的建筑11.5 定义设置点温度时间表11.6 电镀铬玻璃11.7 太阳能吸壁11.8 自动监控制热制冷设备11.9 日光节约时间和当地时间第12章小时模拟气象资料12.1 添加新的小时气象资料12.2 编辑新的小时气象资料第13章参考13.1 Designbuilder文件、位置和延伸13.2 激活13.3 硬件要求13.4 斜屋顶技术说明书13.5 三角测量第14章 Energyplus背景信息14.1 输出Energyplus IDF文件14.2 Energyplus 错误14.3 Energyplus 计算时间14.4 Energyplus 热舒适14.5 Energyplus 时间定义14.6 Energyplus 版本兼容性。

盾构机仿真教学软件操作手册

盾构机仿真教学软件操作手册

盾构机仿真教学软件操作手册1.同步注浆操作培训:1.点击小键盘上下键移至同步注浆操作培训窗口,回车键进入。

2.进入场景后观察操作台左侧触摸屏上面的集中润滑泵是否开启,如果没有开启则开启操作台上的集中润滑泵旋转按钮。

3.观察触摸屏上主操作单元内集中润滑泵显示运转中时为,开启状态。

4.点击触摸屏上面的同步注浆单元虚拟按钮,进入同步注浆单元画面。

5.观察各个注浆管开关是否开启,如果没有开启,找到操作台右侧按钮:左上注入口,右上注入口,左下注入口,右下注入口,依次开启(需要拧住一定时间)。

6.观察1 号、2 号注浆泵是否开启,如果没有开启,找到操作台右侧按钮,依次开启1号、2 号注浆泵,同时观察到软件注浆泵颜色闪烁。

7.观察触摸屏全部开启状态,开启操作台主将注入,软件画面显示注浆过程。

8.回车键退出同步注浆操作培训。

2.刀盘系统操作培训:1.点击小键盘上下键移至刀盘系统操作培训窗口,回车键进入。

2.进入场景后观察操作台左侧触摸屏上面的集中润滑泵是否开启,如果没有开启则开启操作台上的集中润滑泵旋转按钮。

3.观察触摸屏上主操作单元内集中润滑泵显示运转中时为,开启状态。

4.点击左侧触摸屏上面按钮:回首页,再次点击刀盘电机选择按钮,开启8 个刀盘电机,此时上方屏幕的刀盘电机被点亮。

5.开启操作台上按钮刀盘旋转方向:刀盘正转。

6.开启操作台上的按钮刀盘电机开启,并调节操作台上刀盘旋转速度调节。

7.上方屏幕内容显示刀盘旋转画面。

8.回车键退出刀盘系统操作培训。

3.皮带机操作培训:1.点击小键盘上下键移至皮带机操作培训窗口,回车键进入。

2.进入场景后观察操作台左侧触摸屏上面的集中润滑泵是否开启,如果没有开启则开启操作台上的集中润滑泵旋转按钮。

3.按下操作台右上角:皮带机启动黄色按钮,会听到警报声,皮带机启动提示。

4.开启操作台皮带机方向:正转。

5.上方屏幕内容显示皮带机正转动画。

6.回车键退出皮带机操作培训。

4.螺旋机操作培训:1.点击小键盘上下键移至螺旋机操作培训窗口,回车键进入。

MTI翻译硕士笔译毕业论文参考汇总

MTI翻译硕士笔译毕业论文参考汇总
2011
纽马克交际翻译——汽车广告英汉翻译的可行途径
罗起
中南大学
2011
30
论项目翻译的翻译策略
李娟
烟台大学
2013
商务英语合同的翻译与思考
尹晓晨
山东大学
2013
论英语专有名词汉译的一般策略
邓慧敏
中国海洋大学
2013
31
专业翻译视角下汉英笔译中的译者掌控
韩丽娟
上海外国语大学
2012
CAT对专业笔译质量控制的作用
《美国教育现状2012:高等教育》英译汉翻译项目报告
王晓静
广西大学
2013
18
《失踪的女人》翻译报告
窦春晓
吉林大学
2012
《走进美国文化》翻译报告
李明岩
吉林大学
2012
翻译部分:Valperga论述部分:从“信达雅”看文学翻译策略
赵迎春
复旦大学
2011
19
语际翻译中熵变现象的原因探析与策略应对
倪畅
复旦大学
中国思维形态第十六章值第十七章第一部分翻译报告四川外国语大学20132009级mti笔译翻译实践报告专业领域中英翻译策略初探高翔上海外国语大学201123伟大的美国大学第十四章节选翻译报告周天龙四川外国语大学2013专业领域中中英翻译策略初探高翔上海外国语大学2011亚纶的手杖翻译实践报告山东大学201224天堂存在的证据一位神经外科医生的来世之旅翻译实践报告辽宁大学2013命运的错翻译实践报告辽宁大学2013热气球澳洲历险记翻译实践吉林大学201325混血儿2123章翻译实践报告韩晓燕内蒙古大学2013科技文本长句实践报告大连海事大学2013老屋小记翻译实践报告河北师范大学201226从译者训练角度探析通读的价值以国新办外宣译制片翻译项目为例海外国语大学2012奥巴马2012年国情咨文演讲翻译研究报告东北师范大学2013论项目翻译的翻译策略烟台大学201327翻译专业毕业实践报告上海外国语大学2011商业合同的翻译策略上海外国语大学2011汉英翻译中的中式英语现象及规避策略首都师范大学201228论团队翻译中管理的效用以译作两篇为例祝晶晶上海外国语大学2011翻译实践报告专业领域中英翻译策略初探高翔上海外国语大学2010铁路机车技术资料英译汉翻译实践报告北京交通大学201329专业笔译的项目操作及其策略分析以合同翻译文本为例实践报告上海外国语大学2011试析译者在非文学翻译中的多重角色上海外国语大学2011如果您需要使用本文档请点击下载按钮下载

Altium-Designer-使用手册教学文案

Altium-Designer-使用手册教学文案

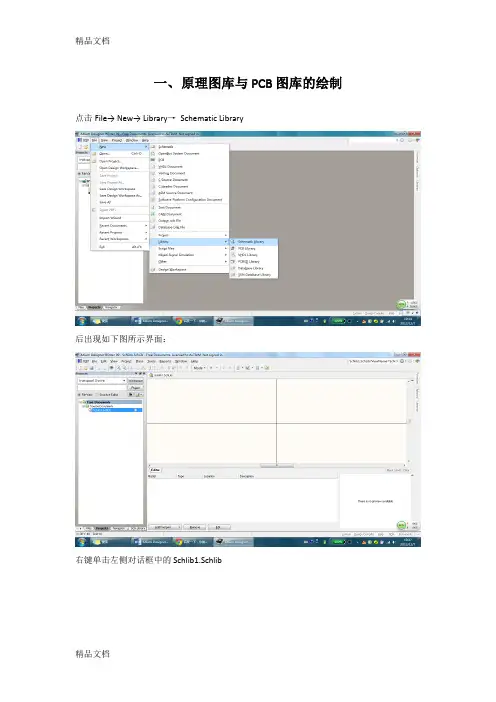

一、原理图库与PCB图库的绘制点击F ile→ New→ Library→Schematic Library后出现如下图所示界面:右键单击左侧对话框中的Schlib1.Schlib选择Save As…,在桌面上新建一个文件夹保存到文件夹中:点击保存。

点击F ile→ New→ Library→PCB Library右键单击左侧对话框中的Pcblib1.Pcblib,选择Save As…保存到刚才新建的文件夹当中:下面转到原理图库的设计,设计一个7805稳压芯片:单击上方工具条中的选择边框工具:将边框放置好后,双击键盘上的P,放置引脚。

按键盘上的Tab键打开属性面板。

并将第二项Designator后的数值该为1。

,设置好后单击OK放置引脚是注意引脚的其中一端有四个白点,这四个白点要放在外侧,一次放置三个引脚,并给引脚命名,完成后如图所示:点击左侧任务栏标签中的SCH Library后如图所示:下面对图中出现的各个窗口栏进行介绍:双击器件栏中的元器件,对其属性进行更改,更改完成后保存。

接下来转到PCB库的设计上:单击上方标签栏中的Pcblib1.pcblib切换到PCB库的设计,我们设计一个与7805文雅芯片对应的PCB库,它也叫做封装,是做板子时用的,主要是控制各个焊盘间的间距还有每个焊盘的大小等等。

用滚轮将工作区域放大,放大后效果如下图所示:单击上方工具栏的放置焊盘按钮,选中后按键盘上的Tab键更改属性:更改后如图所示:单击OK确定,依次放置三个焊盘,每个焊盘间距是100mil。

使用CTRL+M检验每个焊盘间的间距是不是100mil。

确认无误后,给三个焊盘添加边框,注意下方的选项卡,选择TOP OVERLAY,代表顶层丝印层。

绘制完成后如图所示:并用文字工具添加注释,标明元器件名称。

使用Tab键更改文字属性。

下面对文字常用属性进行介绍:添加后如图所示:完成后在左侧任务窗口选择PCB Library选项卡,双击元器件双击后出现如下图窗口,将名称更改为7805,与原理图库对应!!!更改后结果如下图所示:这样PCB库制作完成,将其保存。

DesignBuilder操作手册(完结版)

DesignBuilder操作手册(完结版)

DesignBuilder软件操作手册注意事项:1.安装时需要注意的问题:安装目录及整个路径须为全英文,不能出现中文字符,否则安装后不能正常打开。

2.关于证书:由于试用版只有一个月的试用期3.基本概念:1)在DesignBuilder中将模型数据分为6个层次,分别为“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”。

默认数据都是从上一层次的数据所继承而来,如:“块”数据来自于“建筑”数据,而“区域”数据则是来自于“块”数据等等,所以如果对上级层次中的数据进行了变动,那么其下属层次中该数据都得到了修改。

这一点可以让使用者输入更少的数据,提高建模效率。

2)在层次分类中,可以将site看作一个小区,building是一栋建筑,block可以看作一层楼,zone则是一个房间,这样方便理解。

1.开始界面:界面左侧为最近使用过的文件,通过双击鼠标或者单击界面右侧“信息,帮助栏”中的“Open selected site(打开已选择的场地)”可以打开该文件。

也可以通过或者界面右侧“信息,帮助栏”中的“Create new site(建立新的位置)”来创建一个新的dsb文件。

12.引导界面:当用户从“开始界面”开始一项新工作时会出现引导界面从该界面可以修改新任务的文件名(Title),位置(Location),分析类型(Analysis type)。

23.界面:屏幕最上方为菜单栏,下面为工具条,屏幕中央从左至右分为导航界面、编辑界面以及信息板/模型数据界面。

3.1菜单栏(Menu)包括文件(File),编辑(Edit),进行(Go),视图(View),工具(Tool),帮助(Help)将鼠标停留在菜单栏上的选项上,单击鼠标左键,出现功能下拉菜单。

3.2工具栏(Toolbar)包括“新建”,“打开”,“保存”,“打印”,“建筑模型选项”,“将已选择物体的属性回复至默认值”(可以将属性清除至块(Block)级,区域(Zone)级,表面(Surface)级,洞口(Opening)级),“从模板下载数据”,“选择”,“增加一个新块”,……“画34构造线”,“测量长度、角度和面积”,“移动”,“复制”,“旋转”,“拉伸”,“删除”,“旋转观看视角”,“放大/缩小”(也可以通过鼠标滚轮实现缩放操作),“适应屏幕”,“平移”,“窗口缩放”,“导出数据”,“汇编报告”。

Designbuilder软件各模块介绍

Designbuilder软件各模块介绍

Designbuilder特点
• Designbuilder最大的特点就是建模快速,使用方便,功能强大。 主要特点有: 建筑负荷与空调系统耦合模拟 自定义模拟步长,步长可小于1小时,最低1分钟 支持分钟的天气数据 基于热平衡解法,同时求解对流和辐射热. 使用导热传递函数法或者有限差分求解围护结构 使用增强的土壤传热计算,包括简化计算和三维有限差分计算 热舒适性模型 各向异形天空模型,准确的求解倾斜表面上的散热辐射。 高级的开窗计算包括,可控制的百叶窗,电变色玻璃等 采光控制计算包括,室内照度计算,眩光计算,灯具控制,人工 照明,负荷等减少影响。 耦合的多区域气流网络模型
上海飞熠软件技术有限公司
Designbuilder简介
Designbuilder是整合了Energyplus(e+) 核心, radiance采光核心,以及DB CFD的高级建筑生 态分析软件。 E+是由美国能源部(DOE)组织劳伦斯伯克利 实验室,加州大学伯克利分校,橡树岭国家 实验室等机构和学校合作开发的最新一代的 动态能耗计算模拟软件,以此来取代DOE2.0 软件。E+的第要功能
1.围护结构:支持windows7的材料数据, 支持多种表面对流换热系数的算法,基于iso13788标准的围护结构冷凝分析,子面 的定义,热桥线性影响,内部热容影响,围护结构内部源项模拟。 2.立面:自带玻璃面板材料库,窗墙比定义和窗户详细设计,百叶、窗帘遮阳,水 平板、垂直板、固定百叶遮阳。周边建筑遮阳等 3.照明:光控照明系统,室内采光值计算,眩光计算。 4.暖通系统:定风量系统,变风量系统,热泵空调系统,末端诱导器系统,冷梁, 辐射吊顶,热水采暖系统,地板采暖,置换通风,地板送风,地源热泵,分体空调, 太阳能热水系统,双风道系统,全新风系统,二次泵系统等,热回收系统。 5.可再生能源:光伏系统,风力发电系统,地源热泵 6.生态设计:地道风,绿化屋顶,相变材料,自然通风。 7.成本效益:成本概算,LCC计算,最优化计算,能源碳排放计算,能源费率计算, 材料碳排计算。 8.Radiance采光:跟能耗计算共享模型,支持不同CIE天气下的采光模拟。支持天窗, 内窗等模拟 9.CFD计算:跟能耗计算共享模型,室内流场计算和室外风场模拟,室内常用边界条 件。自动网格划分和收敛控制。 10.详细的summary结果输出,Hvac系统Node结果输出,表面温度,对流换热系数, 流量,辐射值输出,采光照度输出,热舒适性输出。

Altium Designer Summer 09 使用手册(更新版)

Altium Designer Summer 09 使用手册(更新版)

Altium Designer Summer 09 使用手册1.运行Altium Designer Summer 092.新建工程。

①. 建立PCB Project (File\Project\PCB Project),对工程进行保存(尽量用所设计板子的功能来命名。

)②. 向工程中添加原理图(Schematic)和PCB图。

有两种方法:一种是选定工程右键单击,通过“Add New to Project”分别添加“Schematic”、“PCB”,命名与工程名相同再分别保存在工程中;另一种是点击工具栏“File\New\Schematic”、”File\New\PCB”,以同样的方法命名保存,再通过鼠标将两个文件拖入工程中。

*若设计的原理图的元件比较多,可以在一个工程中建立多个“Schematic”文件,以所有功能模块来命名保存。

3. 装载元件库在软件右下角单机快捷菜单的System→Libraries打开元件库面板,单击Libraries…→Installed→Install…,找到所需使用的库所在的目录,选中库并单击打开;或者直接把鼠标放到右上角的“Libraries”图标上,出现元件库面板。

如图1所示:图1 元件库的转载4.放置元器件点击右上角的“Libraries”出现libraries面板,在面板中选择元件库,再选择需要的元件的名字和封装,最后点击“Place”;也可以点击“Search”出现Libraries Search面板,设定路径,输入所以所以元器件的名字,再点击左下角“Search”,最后选择元器件再点击“Place”。

如图2所示:图2 放置元器件Available Libraries:搜索可用的库,即已经导入的库。

Libraries on path:设置搜索的元器件所在库的路径5.元器件连线如果是长路径连线,可以在两个相连的元器件的两个引脚引出一段,然后放上相同的网络标号。

如果是两端都有多个引脚用总线相连,则每两端也必须放相同的网络标号。

DesignBuilder操作手册(完结版)

DesignBuilder操作手册(完结版)

DesignBuilder操作手册(完结版)介绍DesignBuilder是一款广泛用于建筑模拟和优化的软件工具。

本文档将介绍DesignBuilder的基本操作和功能,以帮助用户更好地使用该软件。

安装DesignBuilder可以在官方网站上免费下载试用版和付费版,用户可以根据自己的需求选择相应的版本进行下载安装。

运行安装完成后,双击DesignBuilder桌面图标即可打开软件。

用户可以选择新建项目或打开现有项目。

建立模型创建模型在新建项目后,用户需要创建一个新的模型来进行建筑模拟和优化。

点击“新建模型”按钮,选择建筑类型和模板,输入相关参数并进行模型绘制。

绘制模型在模型窗口中,用户可以通过拖动鼠标来绘制模型。

在绘制过程中,用户可以选择墙、窗、门等建筑元素,并设置其相关的参数,如宽度、高度、材料等。

排布房间在模型绘制完成后,用户可以利用“排布房间”功能将建筑模型划分为各个房间。

在每个房间中,用户可以添加和编辑墙、窗、门等建筑元素。

参数设置材料与建筑元素通过材料与建筑元素设置,用户可以设定相应的表面材料、建筑结构和照明条件等参数。

在 DesignBuilder 中,用户可以选择多种材料、建筑元素和照明条件。

空调系统空调系统是影响建筑能耗的重要因素之一。

在 DesignBuilder 中,用户可以选择多种空调系统,并设置其空调容量、空气流速等参数。

太阳能太阳能是一种环保、低成本的能源来源。

在 DesignBuilder 中,用户可以选择多种太阳能系统,并设置其位置、朝向、面积等参数。

仿真分析在设置完模型以及参数后,用户可以进行建筑模拟,以了解建筑能耗、舒适性等方面的情况。

用户可以通过DesignBuilder 提供的分析工具,进行以下仿真分析:热舒适性热舒适性是指人体对于室内温度、湿度等因素所表现出的舒适度。

在DesignBuilder 中,用户可以进行热舒适性分析,并了解不同条件下,人体的热舒适度评估。

AltiumDesigner软件使用教程

AltiumDesigner软件使用教程

目录目录 (1)第一部分应用电子技术实训教学大纲,要求与实训资源简介 (4)1.1应用电子技术实训教学大纲 (4)1.2实训内容与学时分配 (5)1.3实训安排与考核方式 (7)第二部分Altium Designer10电路设计实训入门 (8)2.1 印制电路板与Protel概述 (8)2.1.1印制电路板设计流程 (9)2.2 原理图设计 (10)2.2.1 原理图设计步骤: (10)2.2.2 原理图设计具体操作流程 (11)2.3 原理图库的建立 (19)2.3.1 原理图库概述 (19)2.3.2 编辑和建立元件库 (19)2.4 创建PCB元器件封装 (25)2.4.1元器件封装概述 (25)2.4.2 创建封装库大体流程 (26)2.4.3 绘制PCB封装库具体步骤和操作 (27)2.5 PCB设计 (37)2.5.1 重要的概念和规则 (37)2.5.2 PCB设计流程 (38)2.5.3详细设计步骤和操作 (39)2.6 实训项目 (47)2.6.1 任务分析 (47)2.6.2 任务实施 (49)第三部分PCB板基础知识、布局原则、布线技巧、设计规则 (87)3.1 PCB板基础知识 (87)3.2 PCB板布局原则...............................................................................................错误!未定义书签。

3.3 PCB板布线原则 (91)3.4 Alitum Designer的PCB板布线规则 (93)第四部分自制电路板实训入门 (98)4.1 自制电路板最常用方法及工具介绍 (98)4.2 描绘法自制电路板 (102)4.3感光板法制作电路板(图解说明全过程) ...................................................错误!未定义书签。

2020Design10.0操作手册

2020Design10.0操作手册

2020Design10.0操作手册目录第一章 2020软件的基本操作 (3)第一讲2020软件的基本界面介绍 (3) (一)2020软件的启动 (3)(二)2020软件的关闭 (4)第二讲2020软件基本界面介绍 (5)第三讲2020参数设定 (7)第四讲2020软件的基本操作 (29)(一)墙体的基本画法 (29)(二)配置区域的概念 (32)(三)门、窗、障碍物的画法 (33)第二章数据库操作详解 (37)第一讲关于数据库 (37)第二讲使用数据库设计图纸 (38)(一)寻找配置物的方法 (38)(二)确定配置物品 (39)(三)设定模式 (40)(四)地柜的配置 (42)(五)立面图的追加和删除 (49)(六)立面侧视图的增加和删除 (51) (七)吊柜(墙柜)的配置 (53)(八)添加电器附件 (56)(九)添加上下线板 (58)第三讲台面 (59)(一)添加台面 (59)(二)更改台面材质 (62)(三)追加成本 (65)(四)添加水电符号 (67)第四讲属性和风格 (69)(一)调整属性和更换风格 (69)(二)个体属性 (70)(三)整体属性 (75)(四)个体模式 (77)(五)整体风格 (78)第五讲出图 (80)(一)渲染 (80)(二)多图预览 (89)(三)单页面打印出图 (102)第三章报价单 (105)第四章:2020高级操作 (107)第一讲项目切换 (107)第二讲插入2020文件 (110)第三讲显示设定 (112)第四讲编辑罗盘的操作 (116)第五讲手动尺寸 (119)第六讲创建3D (120)第七讲编辑台面 (122)第八讲异型墙的画法 (125)第九讲各类列表框和工具栏开关位置 (132)第十讲岛台柜的画法 (133)第十一讲2020房间视图的发布 (135)第一章 2020软件的基本操作第一讲2020软件的基本界面介绍(一)2020软件的启动(1)方法一:单击桌面上的按钮,进入2020设计界面。

(完整版)DesignBuilder操作手册(完结版)

(完整版)DesignBuilder操作手册(完结版)

DesignBuilder软件操作手册注意事项:1.安装时需要注意的问题:安装目录及整个路径须为全英文,不能出现中文字符,否则安装后不能正常打开。

2.关于证书:由于试用版只有三个月的试用期,因此软件使用三个月后可以将系统日期修改至有效期内以继续使用。

3.基本概念:1)在DesignBuilder中将模型数据分为6个层次,分别为“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”。

默认数据都是从上一层次的数据所继承而来,如:“块”数据来自于“建筑”数据,而“区域”数据则是来自于“块”数据等等,所以如果对上级层次中的数据进行了变动,那么其下属层次中该数据都得到了修改。

这一点可以让使用者输入更少的数据,提高建模效率。

2)在层次分类中,可以将site看作一个小区,building是一栋建筑,block可以看作一层楼,zone则是一个房间,这样方便理解。

1.开始界面:界面左侧为最近使用过的文件,通过双击鼠标或者单击界面右侧“信息,帮助栏”中的“Open selected site(打开已选择的场地)”可以打开该文件。

也可以通过或者界面右侧“信息,帮助栏”中的“Create new site(建立新的位置)”来创建一个新的dsb文件。

122.引导界面:当用户从“开始界面”开始一项新工作时会出现引导界面从该界面可以修改新任务的文件名(Title ),位置(Location ),分析类型(Analysis type )。

3.界面:屏幕最上方为菜单栏,下面为工具条,屏幕中央从左至右分为导航界面、编辑界面以及信息板/模型数据界面。

3.1菜单栏(Menu)包括文件(File),编辑(Edit),进行(Go),视图(View),工具(Tool),帮助(Help)将鼠标停留在菜单栏上的选项上,单击鼠标左键,出现功能下拉菜单。

3.2工具栏(Toolbar)包括“新建”,“打开”,“保存”,“打印”,“建筑模型选项”,“将已选择物体的属性回复至默认值”(可以将属性清除至块(Block)级,区域(Zone)级,表面(Surface)级,洞口(Opening)级),“从模板下载数据”,“选择”,“增加一个新块”,……“画构造线”,“测量长度、角度和面积”,“移动”,“复制”,“旋转”,“拉伸”,“删除”,“旋转观看视角”,“放大/缩小”(也可以通过鼠标滚轮实现缩放操作),“适应屏幕”,“平移”,“窗口缩放”,“导出数据”,“汇编报告”。

2020Design10.0操作手册

2020Design10.0操作手册

目录第一章 2020软件的基本操作 (3)第一讲2020软件的基本界面介绍 (3)(一)2020软件的启动 (3)(二)2020软件的关闭 (4)第二讲2020软件基本界面介绍 (5)第三讲2020参数设定 (7)第四讲2020软件的基本操作 (29)(一)墙体的基本画法 (29)(二)配置区域的概念 (32)(三)门、窗、障碍物的画法 (33)第二章数据库操作详解 (37)第一讲关于数据库 (37)第二讲使用数据库设计图纸 (38)(一)寻找配置物的方法 (38)(二)确定配置物品 (39)(三)设定模式 (40)(四)地柜的配置 (42)(五)立面图的追加和删除 (49)(六)立面侧视图的增加和删除 (51)(七)吊柜(墙柜)的配置 (53)(八)添加电器附件 (56)(九)添加上下线板 (58)第三讲台面 (59)(一)添加台面 (59)(二)更改台面材质 (62)(三)追加成本 (65)(四)添加水电符号 (67)第四讲属性和风格 (69)(一)调整属性和更换风格 (69)(二)个体属性 (70)(三)整体属性 (75)(四)个体模式 (77)(五)整体风格 (78)第五讲出图 (80)(一)渲染 (80)(二)多图预览 (89)(三)单页面打印出图 (102)第三章报价单 (105)第四章:2020高级操作 (107)第一讲项目切换 (107)第二讲插入2020文件 (110)第三讲显示设定 (112)第四讲编辑罗盘的操作 (116)第五讲手动尺寸 (119)第六讲创建3D (120)第七讲编辑台面 (122)第八讲异型墙的画法 (125)第九讲各类列表框和工具栏开关位置 (132)第十讲岛台柜的画法 (133)第十一讲2020房间视图的发布 (135)第一章 2020软件的基本操作第一讲2020软件的基本界面介绍(一)2020软件的启动(1)方法一:单击桌面上的按钮,进入2020设计界面。

非常实用的Altium_Designer使用教程(杂项)

非常实用的Altium_Designer使用教程(杂项)

使用教程创建一个新的工程在里,一个工程包括所有文件之间的关联和设计的相关设置。

一个工程文件,例如,是一个文本文件,它包括工程里的文件和输出的相关设置,例如,打印设置和设置。

与工程无关的文件被称为"自由文件"。

与原理图和目标输出相关联的文件都被加入到工程中,例如,,嵌入式()和库。

当工程被编译的时候,设计校验、仿真同步和比对都将一起进行。

任何原始原理图或者的改变都将在编译的时候更新。

所有类型的工程的创建过程都是一样的。

本章以工程的创建过程为例进行介绍,先创建工程文件,然后创建一个新的原理图并加入到新创建的工程中,最后创建一个新的,和原理图一样加入到工程中。

作为本章的开始,先来创建一个工程:图工程的创建.选择>>>>>> ,或在面板的内选项中单击()。

如果这个选项没有显示在界面上则从中选择。

也可以在软件的的部分中选择,并单击。

. 显示面板框显示在屏幕上。

新的工程文件已经列于框中,并且不带任何文件,如图所示。

.重新命名工程文件(用扩展名),选择>> 。

保存于您想存储的地方,在中输入工程名并单击保存。

下面我们将会创建一个原理图文件并添加到空的工程中。

这个原理图就是教程中的例子非稳态多谐振荡器。

创建一个新的电气原理图通过下面的步骤来新建电路原理图:.选择>>>>,或者在面板内里的选项中单击。

在设计窗口中将出现了一个命名为的空白电路原理图并且该电路原理图将自动被添加到工程当中。

该电路原理图会在工程的目录下。

.通过文件>> 可以对新建的电路原理图进行重命名,可以将通过文件保存导航保存到用户所需要的硬盘位置,如输入文件名字并且点击保存。

当用户打开该空白电路原理图时,用户会发现工程目录改变了。

主工具条包括一系列的新建按钮,其中有新建工具条,包括新建条目的菜单工具条,和图表层面板。

用户现在就可以编辑电路原理图了。

(完整版)DesignBuilder操作手册(完结版)

(完整版)DesignBuilder操作手册(完结版)

DesignBuilder软件操作手册注意事项:1.安装时需要注意的问题:安装目录及整个路径须为全英文,不能出现中文字符,否则安装后不能正常打开。

2.关于证书:由于试用版只有三个月的试用期,因此软件使用三个月后可以将系统日期修改至有效期内以继续使用。

3.基本概念:1)在DesignBuilder中将模型数据分为6个层次,分别为“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”。

默认数据都是从上一层次的数据所继承而来,如:“块”数据来自于“建筑”数据,而“区域”数据则是来自于“块”数据等等,所以如果对上级层次中的数据进行了变动,那么其下属层次中该数据都得到了修改。

这一点可以让使用者输入更少的数据,提高建模效率。

2)在层次分类中,可以将site看作一个小区,building是一栋建筑,block可以看作一层楼,zone则是一个房间,这样方便理解。

1.开始界面:界面左侧为最近使用过的文件,通过双击鼠标或者单击界面右侧“信息,帮助栏”中的“Open selected site(打开已选择的场地)”可以打开该文件。

也可以通过或者界面右侧“信息,帮助栏”中的“Create new site(建立新的位置)”来创建一个新的dsb文件。

2.引导界面:当用户从“开始界面”开始一项新工作时会出现引导界面从该界面可以修改新任务的文件名(Title),位置(Location),分析类型(Analysis type)。

3.界面:屏幕最上方为菜单栏,下面为工具条,屏幕中央从左至右分为导航界面、编辑界面以及信息板/模型数据界面。

3.1菜单栏(Menu)包括文件(File),编辑(Edit),进行(Go),视图(View),工具(Tool),帮助(Help)将鼠标停留在菜单栏上的选项上,单击鼠标左键,出现功能下拉菜单。

3.2工具栏(Toolbar)包括“新建”,“打开”,“保存”,“打印”,“建筑模型选项”,“将已选择物体的属性回复至默认值”(可以将属性清除至块(Block)级,区域(Zone)级,表面(Surface)级,洞口(Opening)级),“从模板下载数据”,“选择”,“增加一个新块”,……“画构造线”,“测量长度、角度和面积”,“移动”,“复制”,“旋转”,“拉伸”,“删除”,“旋转观看视角”,“放大/缩小”(也可以通过鼠标滚轮实现缩放操作),“适应屏幕”,“平移”,“窗口缩放”,“导出数据”,“汇编报告”。

Designbuilder彩页

Designbuilder彩页

DesignBuilder CFD 建筑物模型中整合CFD的概念,可对建筑物内外 的空气流动和温度环境进行模拟。
Daylighting日照分析 采用国际公认的美国Radiance 采光分析核心,绘 制等照度线、计算平均采光系数等,通过Energyplus 采光节能分析,可以缩短人工照明时间从而降低能源 消耗,减少碳排放。采用Radiance渲染生成逼真的采 光分析图,依据LEED EQ8.1, BREEAM HW1 and Green Star IEQ4 标准出具详细报告。
DesignBuilder 建模迅速,建筑可以三维可视化,以 帮助设计评估、权衡节能性能和CFD模拟运算。
建筑物可以划分成不同的区域,可以对围护结构各 部位的构造进行设置。
பைடு நூலகம்
DesignBuilder采用了最新的EnergyPlus的计算 程序来计算建筑物的能耗模拟。计算结果可以有选 择的以图形或者表格形式应用到其他程序中。 EnergyPlus 是美国能源部(DOE)开发的全新计 算程序。它不仅吸收了DOE-2和BLAST的优点,并 且具备很多新的功能。EnergyPlus被认为是用来替 代DOE-2的新一代的建筑能耗分析软件,可以用来 对建筑的采暖、制冷、照明、通风以及其它能流进 行全能耗模拟分析和经济分析。
建筑能耗/采光模拟软件
DesignBuilder是一款针对建筑能耗动态模拟程序 (EnergyPlus )开发的综合用户图形界面模拟软件。 它可以应用在设计过程中的任何阶段,通过提供性能 数据来优化设计和评估,甚至在设计初期整个设计还 未确定时就可以开展。 DesignBuilder适用于建筑师、暖通工程师、能源 顾问公司和大学等研究机构。 主要用途: ◆ 对建筑外围护结构相关设置项从过热、用能及视 觉效果等方面进行评估。 ◆ 校核优化自然光使用,对照明控制系统进行模拟 并计算照明节能量。 ◆ 用CFD模块计算建筑物内外部场的速度,温度和 压力分布。 ◆ 场地布局的可视化和遮阳。 ◆ 模拟建筑物自然通风。 ◆ 暖通空调设计,包括供暖制冷设备容量的计算。 ◆ 设计报告会上的辅助工具。 ◆ 建筑能耗模拟教学应用。 DesignBuilder使用非常简便。通过其强大的功 能,即使是非专业用户也可将复杂的建筑物迅速进行 模型化。使用数据模板,通过从下拉列表中选择,可 以载入一般性建筑结构、建筑物内部的人物活动、HVAC (Heating、Ventilating and Air Conditioning )及照明 系统到你的模型。同样类型的建筑物可反复使用,还 能添加到模板。此功能与数据库联动,可对建筑物及 其周边的区域进行变更,在设计、评估流程的阶段, 可对各个建筑模型进行详细设定。

最新DesignBuilder操作手册(完结版)资料

最新DesignBuilder操作手册(完结版)资料

DesignBuilder软件操作手册注意事项:1.安装时需要注意的问题:安装目录及整个路径须为全英文,不能出现中文字符,否则安装后不能正常打开。

2.关于证书:由于试用版只有三个月的试用期,因此软件使用三个月后可以将系统日期修改至有效期内以继续使用。

3.基本概念:1)在DesignBuilder中将模型数据分为6个层次,分别为“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”。

默认数据都是从上一层次的数据所继承而来,如:“块”数据来自于“建筑”数据,而“区域”数据则是来自于“块”数据等等,所以如果对上级层次中的数据进行了变动,那么其下属层次中该数据都得到了修改。

这一点可以让使用者输入更少的数据,提高建模效率。

2)在层次分类中,可以将site看作一个小区,building是一栋建筑,block可以看作一层楼,zone则是一个房间,这样方便理解。

1.开始界面:界面左侧为最近使用过的文件,通过双击鼠标或者单击界面右侧“信息,帮助栏”中的“Open selected site(打开已选择的场地)”可以打开该文件。

也可以通过或者界面右侧“信息,帮助栏”中的“Create new site(建立新的位置)”来创建一个新的dsb文件。

2.引导界面:当用户从“开始界面”开始一项新工作时会出现引导界面从该界面可以修改新任务的文件名(Title),位置(Location),分析类型(Analysis type)。

3.界面:屏幕最上方为菜单栏,下面为工具条,屏幕中央从左至右分为导航界面、编辑界面以及信息板/模型数据界面。

3.1菜单栏(Menu)包括文件(File),编辑(Edit),进行(Go),视图(View),工具(Tool),帮助(Help)将鼠标停留在菜单栏上的选项上,单击鼠标左键,出现功能下拉菜单。

3.2工具栏(Toolbar)包括“新建”,“打开”,“保存”,“打印”,“建筑模型选项”,“将已选择物体的属性回复至默认值”(可以将属性清除至块(Block)级,区域(Zone)级,表面(Surface)级,洞口(Opening)级),“从模板下载数据”,“选择”,“增加一个新块”,……“画构造线”,“测量长度、角度和面积”,“移动”,“复制”,“旋转”,“拉伸”,“删除”,“旋转观看视角”,“放大/缩小”(也可以通过鼠标滚轮实现缩放操作),“适应屏幕”,“平移”,“窗口缩放”,“导出数据”,“汇编报告”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DesignBuilder软件操作手册注意事项:1.安装时需要注意的问题:安装目录及整个路径须为全英文,不能出现中文字符,否则安装后不能正常打开。

2.关于证书:由于试用版只有三个月的试用期,因此软件使用三个月后可以将系统日期修改至有效期内以继续使用。

3.基本概念:1)在DesignBuilder中将模型数据分为6个层次,分别为“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”。

默认数据都是从上一层次的数据所继承而来,如:“块”数据来自于“建筑”数据,而“区域”数据则是来自于“块”数据等等,所以如果对上级层次中的数据进行了变动,那么其下属层次中该数据都得到了修改。

这一点可以让使用者输入更少的数据,提高建模效率。

2)在层次分类中,可以将site看作一个小区,building是一栋建筑,block可以看作一层楼,zone则是一个房间,这样方便理解。

1.开始界面:界面左侧为最近使用过的文件,通过双击鼠标或者单击界面右侧“信息,帮助栏”中的“Open selected site(打开已选择的场地)”可以打开该文件。

也可以通过或者界面右侧“信息,帮助栏”中的“Create new site(建立新的位置)”来创建一个新的dsb文件。

122.引导界面:当用户从“开始界面”开始一项新工作时会出现引导界面从该界面可以修改新任务的文件名(Title ),位置(Location ),分析类型(Analysis type )。

3.界面:屏幕最上方为菜单栏,下面为工具条,屏幕中央从左至右分为导航界面、编辑界面以及信息板/模型数据界面。

3.1菜单栏(Menu)包括文件(File),编辑(Edit),进行(Go),视图(View),工具(Tool),帮助(Help)将鼠标停留在菜单栏上的选项上,单击鼠标左键,出现功能下拉菜单。

3.2工具栏(Toolbar)包括“新建”,“打开”,“保存”,“打印”,“建筑模型选项”,“将已选择物体的属性回复至默认值”(可以将属性清除至块(Block)级,区域(Zone)级,表面(Surface)级,洞口(Opening)级),“从模板下载数据”,“选择”,“增加一个新块”,……“画构造线”,“测量长度、角度和面积”,“移动”,“复制”,“旋转”,“拉伸”,“删除”,“旋转观看视角”,“放大/缩小”(也可以通过鼠标滚轮实现缩放操作),“适应屏幕”,“平移”,“窗口缩放”,“导出数据”,“汇编报告”。

3.3导航界面(Navigator Panel)导航板可以实现“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”等各层之间的切换。

3.4编辑界面(Edit Screen)使用者通过该区域进行建模,修改模型等操作。

界面上方为模型数据标签:包括“设计(Layout),活动(Activity),构造(Construction),门窗洞口(Openings),灯光(Lighting),供热通风与空调工程(HVAC),计算流体力学(CFD),选项(Options)。

界面下方为屏幕标签:编辑(Edit),可视化(Visualise),供热设计(Heating design),空调设计(Cooling design),模拟(Simulation),计算流体力学(CFD)。

3.5信息板(Info Pane)/模型数据(Model Data)当学习模式开启时为信息/帮助板,当学习模式关闭时(可以通过菜单栏Tools选项中的Program Options——Interface Style中将Learning前面的勾去掉即可)则为模型数据板。

3界面左下角为状态栏,显示当前状态信息;界面右下角显示当前鼠标在构图区域的具体坐标位置。

4.建模:4.1基本知识:建模一般过程:建立新场地(Site),创建新建筑信息(Building),创建块(Block),将建筑内部用隔断分区数据(Zone),设置自定义窗门等洞信息,采暖和空调选型,冬夏采暖空调模拟检查设计,进行全年模拟。

4.2 边界Perimeters4.2.1 形状Shape(画窗、次界面、洞口、门、通风口时用到)在边界(Perimeter)建模的形状(Shape)中,分为三种:多边形(Polygon),矩形(Rectangle),圆形(Circle):在多边形建模中,使用者可以在线类型(line type)中选择直线(Straight line)和圆弧(Arc)。

此外,在画多边形过程中,如果想要取消上一个点的设置,可以点击“ESC”或者右键“Undo last point”。

而在画圆弧选项下面,可以设置圆弧角度(sweep angle)和圆弧精度(segments),圆弧精度以分割段控制,分割段越多,所占用内存越大,精度也越高。

在矩形建模中,使用者可以通过确定两个对角点来定义一个矩形。

在圆形建模中,第一点以确定圆形的圆心,第二点以确定圆形的半径。

这里同样可以改变分割段的数值以控制精度。

4.2.2 线型Line Type当形状类型设置为多边形时,线型可以选择直线(Straight Line)或者弧线4(Arc)。

画弧线时,负角度可以通过逆时针方向进行设置。

4.2.3 捕捉Snaps,量角器Protractor,绘图指引线Drawing Guides4.2.3.1 方向捕捉Direction Snaps包括轴线捕捉Axis Snap(X-红色,Y-绿色,Z-蓝色三个轴向的捕捉),平行捕捉Parallel Snap(可以按住SHIFT键以锁定已选定的平行方向,此时线颜色为淡蓝色),垂直捕捉Normal Snap。

4.2.3.2 偏移捕捉Offset Snap偏移捕捉用于画隔间(partition)和在现有Block内单独画块(V oid perimeter),两者的区别在于前者Draw partition是直接在已有块内增加区域数量(Zone),其所有区域均属于该块(Block在层次上高于Zone),而后者是将块挖出一块,使其成为空域(V oid)。

用SHIFT键可以锁定偏移对象,而通过边界捕捉(Edge Snap)可以使边界具有黄色捕捉提示以方便捕捉,此时点击鼠标左键就可以完成捕捉。

4.2.3.3 点捕捉Point Snap包括端点捕捉(End-point snap),中点捕捉(Mid-point snap),边界捕捉(Edge snap),DXF捕捉(仅适用于将DXF文件以外部文件输入时的端点捕捉),次级边界捕捉(Snap to lower perimeters)默认情况为开启状态,增量捕捉(Increment snap)其中需要注意的是,增量捕捉中的Switch snap increment direction允许增量的叠加从边界的另一边开始执行;此外,增量捕捉还能与任何方向捕捉工具和量角器工具合用,还可确定块的表面位置。

4.2.3.4 绘图指引线4.2.3.5 量角器4.2.4 构造线Construction Lines构造线适用于精确几何形体的创建。

删除构造线:可以单独删除,也可以通过框选后在“Edit”菜单中选择“Remove”的“Remove all construction lines”选项全部删除。

4.3 基本操作General Operations基本操作包括:选择Select,移动Move,复制Clone,旋转Rotate,拉伸Stretch,删除Delete。

其操作方法与CAD类似,这里不再赘述。

54.4 导入CAD数据模型(DXF文件)文件(File)→导入(Import)→Import 2-D drawing file→如下图在filename中选择要导入的DXF格式的CAD文件,选择单位(Unit),而连接高度(Attach at height)可以设为默认,因为在后面可以通过移动命令将DXF数据移至正确的位置。

然后单击Next→如下图6在这里将建模所需要的图层前面打上勾,不需要的图层前面的勾去掉,需要注意的是:DXF文件的文件名必须为DesignBuilder所能够识别,并且文件图层数量不能过多,否则软件不能识别。

5.模型数据界面:5.1当导航界面在“site”层次时:这时右边“模型数据”界面出现location和region两个标签栏。

可以对建筑朝向、7位置(经纬度)、地区、气候(降雨量、太阳辐射、地表温度等)、种植屋面灌溉速率及时间段等信息进行修改。

注:在location→site details→exposure to wind,此处可选择“遮蔽”,“正常”和“暴露”,且该选项对计算自然通风时的压力系数和U值有关,但在Energy plus 中没有应用。

5.2当导航界面在“building”层次时:如果默认数据是从上层中延续下来的,则数据显示为蓝色;而如果是用户自己定义的或是从模板中导出的数据则显示为红色。

使用者可以在“模型数据”空白处单击右键选择“clear data to default”将数据还原至默认值。

在building层次的界面中分为以下7个标签,分别为:活动量(Activity),构造(Construction),洞口(Openings),采光(Lighting),采暖通风和空调设备(HV AC),选项(Options),计算流体力学(CFD)。

一、Activity:1.在“活动量(Activity)”标签下包括:8a)Activity Template:可以选择模板。

“zone type(区域类型)”仅在block和zone两个层次中可以选择,分为i.Standard(标准):被认为既有采暖加热,又有空调制冷的有人空间。

ii.Semi-exterior unconditioned(个人理解:半室内空间):无人使用的非空调采暖空间,比如:屋顶、阳光间、停车场(与室外空气有接触)。

iii.Cavity(通风间层):其具有双层皮或者特朗博墙的中间部分。

iv.Plenum(充满物质的空间):个人理解为室内非住人房间,非采暖空调、没有机械通风(有自然通风通过以满足房间服务功能的需要)。

b)Zone multiplier(区域增倍):可以用于多层建筑中间层(标准层)的复制,不能用于底层和顶层的复制。

2.Occupancy(使用情况):定义了房间使用时的人数。

这一数据被用于计算室内新陈代谢得热。

这一数据通过每平方米人数及使用时间来确定。

3.Metabolic(新陈代谢的):决定了在设计状态下区域内每人的散热量。

Activity代表了活动类型,而factor(因素)中数据来自成年男性的典型表面积 1.8㎡。

因此男性因素=1,女性=0.85,而儿童=0.75。

(如果为混合使用的房间,可以取其平均数)4.Clothing(衣着):设计人员可以确定在冬季和夏季时间居住者的衣服热阻。

相关文档
最新文档
