地质勘探常用图件绘制汇总
CAD绘制各类地质图的步骤及注意事项
CAD绘制各类地质图的步骤及注意事项, CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤:1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准，就可以开始绘制勘探线平面图了。
3、绘制时所需的数据:1)以开始点为起点位置，测量勘探线的长度。
2)测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。
3)之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
(在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。
)钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
工程地质勘察图中图例的设计及应用
ｊＱ Ｊ
填 土
ｆＱ ａ Ｊ ＋
Ｉ ， 一 —． ．． ． ． Ｊ
Ｊ ： Ｊ
残 坡 积 微 风 化
ｌ
冲 洪 积
全 风 化
１ 图例 设计 的科学 性
ｊ芊 ｌ
强 风 化
『 ＿ 厂 ］ — ＿ ＿
中 风 化
首先 ， 图例设计 应具 备科学 性 。图例设 计 的正确 与 否 ， 仅关 系到 图件 的 中 心 内容 是 否 突 出 ， 是 直 接影 不 更 响工程 地质 勘察成果 质量 的好坏 。例 如 ， 张地质 剖 面 一 图 的地层划 分 中， 首先 应按 地 质 成 因类 型 进 行 分层 ， 根 据分 层结果 ， 出地层 剖 面 图 。在 剖 面 图 中 ， 作 涉及 到 的
２０ ０ ７年第 ３ 期
西部探 矿工 程
ｌ３ ３
工 程 地 质 勘 察 图 中 图 例 的 设 计 及 应 用
曾素贞
（ 东 省惠州地 质工程 勘察 院 ， 东 惠州 ５ ６ ０ ） 广 广 １ ０ ８
摘 要： 随着科 学技术的日益进步， 市场经济体制的逐步完善 ， 地质工作对加快城市发展、 高人 民生 提 活水平 的作 用 日益 显现 。工程勘 察报 告作 为野￣ ： 地 施 工、 种地 质 调 查及 室 内资料 整理 的唯 一成 ｋｒ － 各
题， 根据 多年 工作 经验 ， 讨 了图例设 计 的科 学性 、 探 实用性 和 艺 术Ｊ ｝ 生。 关键 词 ： 图例 ； 学性 科 实用性 ； 艺术性 ； 新性 创 中图分类 号 ： ２ ４ 文献标 识码 ： 文章 编号 ：ｏ ４ ５ １ （ Ｏ ７ ０ — ０ ３ — ０ Ｐ８ Ｂ １０— ７６ ２０ ）３ １３ ２
浅析矿井地质图件的三维绘制法
【 摘
一
要】 矿井地质 图件的编 图质量 ，是衡量地质报告优 劣的
项 主 要 内容 。 本 文 以绘 制 煤 炭 矿 井 中的 地 质 图件 为例 ，介 绍 了使 用 Ａｕ ｔ ｏ ＣＡＤ软件平 台绘制三维矿图的主要 方法和具体步骤 。
【 关键词 】 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ；煤炭矿井 ；地质图件 ；三维绘制
煤矿技术
浅析矿井地质 图件 的三维绘制法
段 红 英
（ 黑龙 江省煤 田地质勘察 院。黑龙江 哈尔滨 １ ５ ０ ０ ０ １）
勘探线的钻孔，我们不少人往往习惯按照垂直勘探线进行投影 。如 果地层走向正好和勘探线垂直或接近于垂直，这样的投影法还是适 用 的 ， 但 实 践 中 通 常 是 地 层 的 走 向和 勘 探 线 不 但 不 接 近 垂 直 而 且还 夹角小 ，再用这样的投影法就会产生矛盾 。所 以，我们绘制图件中 要综合考虑各方面因素影响，更要掌握作 图的方法和技巧 。 三维 图绘制 可分为手工绘制和开发软件绘制两种 。下面 以黑龙 江 省 勃 利 县 八 分 场 煤 炭地 质 图件 为 例 介 绍 一 下 三 维 图的 绘 制 。 （ １ ）点 击 “ 绘 图 ” 工 具栏 三 维 多 段 线 图标 。 （ ２ ）给区域 的中心线画线 。 （ ３ ）依据各测 点的标高 ，来确 定所 画三维 多段线上各界标点的 标高：首先选 中一条 多段线 ，点击对象特性 图表 ；然后再给各界标 点输入相应的标高。 （ ４ ）按给 定尺寸画出断面 （ 用多段线或 其他 组合线） ，生成面 域 （ Ｒ Ｅ Ｇ Ｉ Ｏ Ｎ ） ，将其移到所 画路径 的端点 ，进行两次旋转，使其与所 画 的路 径 完 全 垂 直 。 （ ５ ）新建坐标 ，并执行 “ 修改”／“ 三维操作 ”／“ 三维旋转 ” 命 令 对 其 进 行 多 次 旋 转 ，最 终 使 巷 道 断 面 完 全 垂 直 于拉 伸 路 径 。 （ ６ ）进 行拉 伸。点击实体工具栏上的拉伸命令或者在命令行输
CAD绘制各类地质图的步骤及注意事项
•CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准，就可以开始绘制勘探线平面图了。
3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。
2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。
3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。
）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
固体矿产勘查原始地质编录规程图件.doc
固体矿产勘查原始地质编录中主要图件的图式及内容（规范性附录）图A.1 实测剖面图比例尺：1:5000XX XX 县地区实测剖面柱状图矿区YJ小园井地质记录表（附素描图）基点坐标：X= Y= Z=水平比例尺：1:XXX垂直比例尺：1:XXX编录人：日期：检查人：日期：孔口坐标 X=Y=比例尺 1:XXX钻孔方位：钻孔倾角：开孔日期：终孔日期：X X Z K1308铁矿区钻孔柱状图（局部）固体矿产勘查原始地质编录表格（规范性附录）测手：记录人：计算人：检查人：组长：年月日音像记录表记录人：日期：年月日注：记录形式指：摄像、照片、录音地质观察点记录表记录人：日期：年月日槽、井、坑探工程基点基线记录表记录人：日期检查人：日期槽、井、坑探工程原始地质记录表项目（矿区）名称工程编号第页注：长度单位：m 记录人：日期：检查人：日期坑道、钻孔概况表孔深校正及弯曲度测量记录表记录人：日期检查人：日期钻孔简易水文观测记录表矿区年月日第页共页记录人：日期：检查人：日期：钻孔回次记录表项目（矿区）名称工程编号第页注：长度单位：m 记录人：日期检查人：日期岩矿心分层签岩矿心样品签钻孔原始地质记录表项目（矿区）名称工程编号第页注：长度单位：m，角度单位：°，真厚度＝轴夹角的正弦值记录人日期检查人日期钻孔采样登记表项目（矿区）名称剖面编号工程编号第页注：长度单位：m，重量单位：kg，岩心直径：cm。
记录人：日期检查人：日期钻孔质量验收报告矿区钻孔单位：矿区技术负责矿区行政负责地质组长探矿组长水文地质组长机长地质员水文地质员年月日钻孔质量验收报告化探样品野外加工登记表工区（所）加工者：第页/总页样品管理组长：年月日化探样品组合登记表工区（所）组合者：第页/总页样品管理组长：图幅名称：年月日化探样品送样单1/5万图幅号：第批第页合计件袋日期技术负责人：注：送样单一式三份，分别由采样组、分队及大队保存。
标本登记表项目（矿区）名称第页/总页记录人：日期：检查人：日期：地表及槽、井、坑探样品签、标本签槽、井、坑探工程采样及分析结果记录表项目（矿区）名称工程编号第页填表人：日期审核人：日期矿区岩（矿）石小体重采样登记表项目（矿区）名称 第 页/总 页注：重量单位为g ，体积单位为cm 3，封蜡小体重： ；塑封小体重XT ＝P ÷V （塑封样时应尽量选择重量可以忽略不计的小而薄的塑料袋） 采样人： 日 期： 检查人： 日 期：X T =P 1÷V －P 21－d矿区岩（矿）石大体重采样登记表水文地质点调查表调查人：日期；检查人：日期：河流（溪沟）调查表矿区：调查人：日期：检查人：日期：坑道掘进中地下水动态观测记录表记录人：日期：检查人：日期：坑道水文地质工程地质记录表编录人：日期：检查人：日期：。

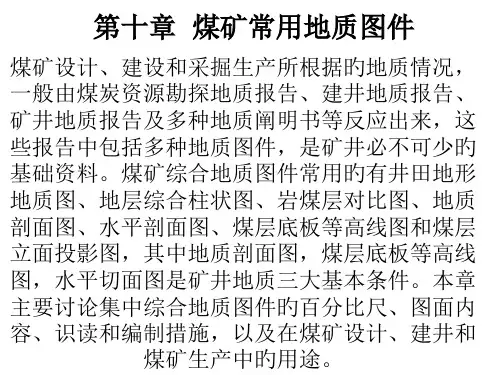

煤矿常用地质图件
2.绘制水平标高线
• 按照图旳百分比尺，绘出现互平行、 等间距旳水平线，每条水平线旳两侧 均注明标高值。
• 一般1：2023，每50m一条；1：5000， 每100m一条，假如矿井旳开采水平不 是整倍数旳标高线，还要内插出各个 不同水平旳开采水平标高线。水平标 高线旳数量由剖面深度决定。
3.选定基准线
• 岩层倾向与地形坡 向相反时，地层界 线旳弯曲方向(“V” 字形弯曲尖端)和地 形等高线旳弯曲方 向相同，但地层界 线旳弯曲程度比地 形等高线旳弯曲度 小。 “V”字形露 头形态。如右图。
倾斜岩层在地形地质图上旳旳体现（二）
• 岩层倾向与地形坡向相同，而且倾角不小于坡 角时，地层分界线旳弯曲方向与地形等高线旳 弯曲方向相反。 “V”字形露头形态如下图。
图10-22.1 辅助剖面图
B4 二石门
-87 -100
图1-0-122.11 辅0助剖面图 -125
8．连接地质界线 将多种实际资料投绘到剖面图上后，将 剖面图上旳同一煤层、同一地层分界线、 断层，按分析旳构造形态进行连线。即 得到地质剖面图。 9、加工整顿 根据有关要求，对图件进行清绘、着色， 加工。去掉不必要旳标识。最终成图。
多种地质现象在地形地质图上旳体现
• 水平岩层在地形地质图上旳旳体现
• 水平岩层或水平地质界面旳出露界线是水平面与地表面 旳交线。水平岩层旳露头形态与地形等高线一致或重叠。 地势高处，出露新地层，地势低洼处出露老地层。
直立岩层在地形地质图上旳旳体现
• 直立岩层旳岩层面或 地质界线与地面旳交 线位于同一种铅直面 上，露头各点旳连线 旳水平投影都落在一 条直线上，所以不论 地形平坦还是起伏， 直立岩层旳地质界线 在地质图上是一条切 割等高线旳直线。
地球物理勘查图图式图例及用色标准
主要包括图名、图幅号、比例尺、图框、接图表、密级、图例、技术说明、责任表 等九项图外要素的整饰（见 # $ % $ & ’ # $ % $ #）。
本图式中所标注的间距一律以毫米为单位。 ! " % " $ 责任表与管理图签
质构造单元名称
(" 工作区域很大与
) " 用“ + + , + + ” 测区 名 称 一 致 时 两
表 示 工 作 地 区 时， 者合
其前后两个地区名 )" 重要标题地物名
称的等级要相同
称
* " 位 置 图 类、推 断
成 果 图 类，必 要 时
代之 以 物 探 方 法 大
类名称
’ " 物 探 方 法、参 数 ’ " 参 数 图 类 的 图
名称
的基本坐标系统
(" 参数名称能表明 (" 位置图类和推
方 法 时，只 写 参 数 断成果图类的图名
名称
可直接写出
) " 综合性图件名称，
可 写 出 物 探、化 探
方法大类名称
注记方式
汉字
汉字
汉字或符号、代号
汉字
! " # " $ 图名示俐
· ()-& ·
表!
注："）本表仅列出主要根据需要采用国际分幅或自由分幅。 此类图的图外要素安排格式原则上与国际分幅或方里分幅时相同。但视其幅面情况
允许其部分要素的位置有以下改动： 上节图中 * 置于 # 正下方；根据图面结构，当有空白处时，除 ,、-、. 保持原位
主要地质图件
⑴地形地质图的填绘
地质填图首先是从研究地质剖面工作开始的，应以填图区 内典型而最完整的剖面来代表全区的地层情况。
⑵利用地质剖面图编制地形地质图
①绘制经纬网格线
②投放勘探工程
按各个勘探工程点平面坐标值，将钻孔、探井和探槽投放 到相应的平面位置上，其中同一条直线上的各工程点连线即为 勘探线（图10-1）。
4.连线 先将大的地层界线、含煤组段界线、主要煤层及标志层连起 来，然后再连其它煤岩层界线。
三、水文地质图 生产矿井最常见的水文地质图有充水性平面图、矿井富 水性图、水文地地质剖面图。其中，水文地质剖面图除反映 地质情况外，还应反映许多水文地质内容，例如含水层的分 布、地下水的水位、地下水的流向、泉和溶洞的分布及必要 的抽水资料等（图10-45）。
四、煤层底板等高线图的应用 1）地质勘探阶段 ①储量计算；②编制勘探设计。 2）矿井设计及建设阶段
井型较大的矿井，要根据储量分布特点来确定井筒布置是 否合理。此外，它还可作为铁路、工业广场等预留煤柱的底图， 有时也可作为布置通风、运输、排水系统的参考图件。 3）井田开采阶段
1.利用煤层底板等高线图求煤层的产状（图10-37）。 2.利用煤层底板等高线图求断层的产状及断距（图10-38，39）。 3.利用煤层底板等高线图编制地质剖面图（图10-40）。
③投放隐伏地质点 把各勘探线地质剖面图上地表或基岩界面出露的地层界线 点、矿层露头点、断层点分别投放到平面图上与地质剖面对应 的勘探线位置上，平移时应注意剖面图与平面图不同比例尺之 间换算，且要以经纬线或准线为基准进行投放。
④分析连线
详细分析区内构造形态和特征，将各勘探线上同一地层界 线点、同一断层的露头点分别按图例用圆滑线条连接起来，连 线时应先连断层线，然后连地层线、煤岩露头线。 三、各种地质现象在地形地质图上的表现 ㈠单斜岩层 地形地质图上岩层分布的形态繁杂多样，它受多种因素的 控制和影响，如地形起伏、岩层的倾角及倾向等。
地质图制图手册
数字化制图要求引用标准:《1:5000，1:10000地形图图式》GB/T 5791—93《1：500，1:1000,1：2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120—2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作,以保证资料的准确性.各种图件应突出主题，层次分明.3、各种图件，必须做到及时、准确、齐全、清晰、统一.4、图幅要求整洁，字体大小适当,颜色统一。
5、图件数字比例尺：选用宋体，高12mm,宽10mm（比例符号必须用半角)。
6、图件线条比例尺：选用宋体,高8mm，宽7mm；线段：X=20，Y=15，线型为90—0,线宽0。
1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体,高5mm，宽4.5mm。
8、坐标线及高程线：黑色,线宽0.15mm,线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色,图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm,外框线宽为1。
5mm，内框线宽为0。
15mm。
A3或更小的图件，可适当酌减少.坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号,构造编号字体用黑体,高4。
5mm,宽4。
0mm，数字编号须用下标表示（如F800）.13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出,图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线-产状-构造-矿物、蚀变-工程—其它，最后为工作范围。
(仅供参考)勘探线剖面测量与成图
240°
剖面线，方向60 °
150°
落在绿区，朝 左画线（倾角）
剖面线方向-倾向落在红 区，朝右画线（倾角）
本技巧适合槽壁、硐壁、 井壁、掌子面
钻孔轴线的投影
钻孔轴线几何要素
uα-天顶角 uβ-钻孔倾角
uΦ-勘查线（OX）
方向与钻孔倾向的
夹角
uAB-钻孔轴线（斜
长）
uAC-钻孔轴线在剖
面图上投影
uOB-钻孔轴线在平
导
线
100
方
50 地形线必须现场勾绘
位
0
据导线平面图和高差勾绘地形线
工具、材料、表格 二、野外测量 • 1、工具：钉锤、罗盘、放大镜、皮尺、钢卷尺 、照相机、三角板、手持GPS或测量仪器等。
• 2、材料：矿区地形图、方格给、铅笔、小刀、 橡皮擦、木桩、毛笔、红油漆、红布（或红塑料 袋）、样品袋、包装纸等。
能清晰地反映出矿体变化，且图纸大小适当，说明
比例尺选择合理。
比例尺心算小窍门：
1：1000图上1毫米或1厘米指实际多少米？多少
公里？
1:1000=1mm：1000mm=1mm：1m=1mm
：0.001km
1：1000=1cm：1000cm=1cm：10m=1cm：
0.01km
平方后变成面积：çèæ
1mm 1000mm
• ③投影工程（按工程实际坐标位置及长短并按 比例投影到图纸上）
按实物比例来投影。
××县
×
勘查线剖面图绘制
×
以5cm标注的；或不 是比例尺分母的10倍
× 是小角度坐标线
××县
×
勘查线剖面图绘制
× 坐标线每隔10cm画
一条，指两线的垂直 距离，这里是正确的
岩土工程勘察图例图示
关于岩土工程勘察图例图示的规定2004年9月20日稿目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (3)2.3 岩石的图例及符号 (5)2.4、第四系分层及成因符号 (7)2.5 地层代号 (8)2.6 勘察工作图例 (8)2.7 地质图例 (11)2.8 常用地形图图例（1:500、1:1000、1:2000） (13)2.9 工程建（构）筑物及常用建筑总图图例 (15)3、岩土工程勘察图示 (16)3.1 一般规定 (16)3.2 图例图示 (18)3.3 平面图图示 (18)3.4工程地质剖面图图示 (21)3.5、柱状图图示 (24)3.6动力触探成果图表图示 (25)3.7 钻孔抽、提水试验成果图表图示 (26)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。
1.0.2 本规定适用于重庆市建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J2s（侏罗系中统沙溪庙组）、J2s1（侏罗系中统沙溪庙组第一段）2.1.22.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。
矿井地质绘图
(9)投绘煤层和构造点。剖面线实切的煤层和构造点位 置，可根据钻孔柱状或巷道实测剖面图等资料直接填绘。 当需要利用剖面线附近的断层和煤层资料时，可采用走 向延长法或辅助剖面法投绘。 走向延长法是将煤层和断层按实测位置和产状填绘在平 面图上，在平面图上延长煤层和断层走向线，求出走向 线与剖面线的交点，把交点投影到剖面图中相应位置上， 根据煤层或断层在剖面线附近的倾向和倾角，在剖面图 中绘出剖面所切过的构造形态。 辅助剖面法：当煤层或断层走向与剖面线近于平行时， 可绘制与剖面线近于垂直的辅助剖面图，根据辅助剖面 图求出煤层或断层与剖面线的交点。
(5)确定剖面基线与辅助基线。基线或辅助基线 是编制剖面图投绘点的基准线，基线以选用通 过剖面中部且与剖面近于直交的纵坐标线或横 坐标线为宜，并要注明坐标的数值。剖面所穿 过的纵、横坐标线的位置，应标在剖面图上， 以便编制、校对，审查剖面图时便于度量。 当无可以利用的基线时，可以人为设定投影的 辅助基线，即准线。准线是人为设定的准线面 与平面或剖面的交线。 (6)绘制地形线和地物。根据地形地质图、井上 下对照图、实测钻孔孔口标高等，绘制剖面线 切过的地形线和地物。
第一节 矿井地质剖面图
矿井地质剖面图是综合反映沿一定方向具体长度垂直断 面上煤层、岩层、标志层、地层情况和构造形态的图件。 1．矿井地质剖面图的主要内容 矿井地质剖面图的主要内容包括：剖面线编号和方向， 剖面线切过的地形地物、经纬线；剖面线切过的勘查工 程，包括钻探、坑探、物探等；剖面切过的井巷工程、 古窑、采空区等；各种地质界线，包括剖面内第四系冲 积层及其它地层分界线，煤层、标志层、含水层，断层 迹线、断层的性质和产状及断距，褶曲在剖面的迹线， 岩浆侵入体和岩溶陷落柱等；各种边界线，如井田边界 线、采区边界线、各种煤柱界线、各开采水平标高线等。
应汇交的原始地质资料范围细目
应汇交的原始地质资料范围细目本原始地质资料汇交依据国土资厅发〔2012〕57号文规定的范围进行细化，根据文件规定，各个工作方法应汇交的地质资料原则上如下：一、区域地质调查资料：各类地质图件、各种原始、分析、测试数据、鉴定结果、测量结果数据汇总表(含数据库)，实际材料图，主干剖面实测和修测剖面图，勘探工程、物化探、遥感、重砂相关原始资料。
主要包含如下内容：工作区图件：工作部署图、遥感地质解译图、地质矿产图、成矿规律预测图等。
实际材料图：各种比例尺的实际材料图、编稿原图等。
剖面：剖面小结、剖面图、柱状图、各类样品采集登记表、各种鉴定、测试分析结果及相关图版照片等。
工作小结：矿点踏勘小结、水系沉积物异常检查小结等所有工作小结。
如果工作中使用了其他工作方法（如：重力勘探、磁法勘探、化探等）、探矿工程（如：探槽、浅井、钻探、坑探等）、样品分析）等，需汇交的原始资料目录参见相应的工作方法。
数字填图工作生产的资料，生产的数据库（一般在成果中汇交）和相关的测试分析结果。
二、矿产资料(一)矿产勘查地质资料：工程布置图、钻孔柱状图，重要槽探、坑探、井探图，各种岩矿测试、分析数据汇总表(或数据库)，各类测量结果数据汇总表，有关物探、化探原始地质资料。
野外照片，矿产地资料及数据库，质量检查与验收记录表(二)矿产开发地质资料：各中段采空区平面图、剖面图，探采对比资料，各类测量结果数据汇总表。
矿产地资料及数据库，质量检查与验收记录表地层柱状图、实测剖面图、实际材料图、矿区地质图、地质矿产图、工程布置图、采样工程平面图。
主要勘探线剖面及钻孔柱状图；野外数据采集原始数据及整理数据，各种岩矿测试、分析数据汇总表（或数据库），各类测量结果数据汇总表；有关物探、化探、遥感原始地质资料。
各种样品检查分析报告（分析数据汇总表，鉴定结论）。
同位素年龄测定报告、岩石化学全分析、微量和稀土元素测定报告、包裹体成分分析报告、化探分析测试报告、重砂测，光、薄片鉴定报告。
常用地质图件说明
三角洲相：平原相、前缘相、前三角洲相，水流 机制以牵引流为主；
湖泊相：滨湖相、浅湖相和深湖相，水流机制以 牵引流为主； 。
事实上，近岸水下扇、（扇）三角洲前缘和前 （扇）三角洲、浊积扇已经属于湖泊相的范畴。
水下冲积扇沉积体系
近岸水下扇，是全部没于水下的砂砾岩体，呈楔形体插入湖相泥岩中。 水下冲积扇形成于湖进阶段，可划分为扇根、扇中和扇缘三个亚相。
剖面图、油气藏剖面图、砂层对比图、地震剖面图、地震剖面层位标定 图等。多方向的剖面图可组成为栅状图。
3.综合柱状图 是以柱状形式表示铅垂地层剖面中的地层、构造、岩石岩性、颜色、
油气显示和沉积相等信息随深度变化的图件，包括地层综合柱状图、油 气层综合柱状图、四性关系图、沉积相柱状图、测井综合解释图等。
层位标识要求：大层（组段）以均匀分布的汉字表示，砂层组 3. 图中适当位置标注地质层位名称 以下以数字表示，纵向集中分布；各层位间分隔线醒目，逐级
可区分，一目了然。
4. 井柱及井号
井柱中间为解释结论，井柱左侧为深度标高，两侧加测井曲线 (左侧为自然电位或自然伽马—GR；右侧为电阻率—Rt)；
5. 平面导航图
1. 沉积相分布图
编图要求
应有信息
表示方法和要求
注意事项
1. 沉积相图应反映本地区目的 层位沉积体系及不同沉积亚相 （微相）分布特征；
2. 沉积物源（构造）名称
3. 代表井或典型井的井位、井 号
4. 不同沉积亚相/微相平面（空 间）展布
5. 图例（符号与颜色同时区分， 图例的符号与颜色同时区分，
以备用于彩色/黑白图）
扇三角洲沉积体系
扇三角洲是辫状河入湖形成的三角洲体系，是凸起剥蚀区河流出口处的冲积 扇直接入湖而形成的顶部出露水面而主体位于水下的砂砾岩体。可分为扇三角洲 平原亚相、扇三角洲前缘亚相和前三角洲亚相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省招远市谢家沟金矿区第135勘探线钻孔设计剖面图
比例尺 1：1000
250 300°
200
100
0
-100
Gδ Gδ
120°
图例
δμ 闪长岩
Gδ
辉石闪长岩
花岗岩
闪长玢岩
蚀变带
154° 74°
蚀变带及岩脉产状
倾向 倾角
取样位置及编号
ZK11001 钻孔位置及编号
钻孔倾角（度） 78° 121.14（米） 钻孔孔深（米）
实习一、勘探设计剖面图的编制（2学时）
一、实习目的
★熟悉地质剖面图的内容，根据勘探过程 中获得的原始地质编录资料，地形地质图， 掌握利用相应的软件绘制地质剖面图。 二二、 、实 实习习步步骤骤 121、、、阅确阅读定读实Z实K习1习钻资资孔料料弯，曲明，校确明正实确方习实法目习与的目程与的序要。求与要求 2、学习利用相应的软件绘制地质剖面图。
绘剖面座标线。一般选取z（高程）以及x或y座标中的一种。 x或y座 标选取原则为：若α≥β，则选取x座标；反之则选取y座标。 x或y座 标相邻座标线的距离（如上左图的300与400）并非是100m，而是 100/sin α m。
根据A和B点的座标值，将其投在剖面图上。
实习一、勘探设计剖面图的编制
实习一、勘探设计剖面图的编制
勘探设计剖面图的编制
剖面图内容
——图上的主要内容
岩层、矿层（体）、构造、围岩蚀变、不同矿石类型的分布 座标网、水平标高线 勘探工程的位置及编号 采样位置及样品编号 钻孔孔深及矿心采取率 矿体及围岩产状要素、矿体编号 矿体内不同矿石工业类型、自然类型和工业品级界线
实习二、勘探矿体纵投影图的编制
❖ 矿体投影图类 ❖ 一般用正投影方法，将矿体边界线及
其它有关内容，投影到某一理想平面上 而构成的一类综合图件，称为矿体投影 图。 ❖按投影面的空间位置，常采用矿体纵投 影图和水平投影图两种基本图件。
实习二、勘探矿体纵投影图的编制
❖ 采用何种投影方式编制图件，主要取决于矿 体产状的陡缓。当矿体总体倾角较陡，大于 45°时，一般常采用垂直投影面，作矿体纵 投影图；当矿体倾角较缓小于45°，尤其是 极缓倾斜、近于水平的矿体，则多作矿体水 平投影图。
实习一、勘探设计剖面图的编制
勘探线设计剖面图的编制
——步骤之二：绘制地表资料
地表资料主要包括：
地形线 地表地质界线 地表探矿工程
除了在剖面图上绘出上述内容， 还应在剖面图下方的平面图 上绘出。
实习一、勘探设计剖面图的编制
勘探线设计剖面图的编制
——步骤之三：推测绘制地下资料并连接矿体
据矿床地质图和其他有 关资料并根据相邻及其 他探矿资料及地质规律 的变化趋势推测深部地 质特征及界线。
实习一、勘探设计剖面图的编制
❖ 作业：利用AOTUCAD软件绘制谢家沟金 矿床105线地质剖面图
实习二、勘探矿体纵投影图的编制（4学时）
一、实习目的
★熟悉矿体纵投影图的内容，根据勘探过程中 获得的原始地质编录资料，地形地质图，掌握 利用相应的软件绘制矿体纵投影图。 二二、 、实 实习习步步骤骤 121、、、阅确阅读定读实Z实K习1习钻资资孔料料弯，曲明，校确明正实确方习实法目习与的目程与的序要。求与要求 2、学习利用相应的软件绘制矿体纵投影图。
❖ 图纸的主要内容包括： 投影方位线、标高线、基线或剖面线、勘探线、
地形、勘探工程、断层、岩脉、矿体及不同矿石类 型、品级的边界线和不同储量级别块段的边界线等。
与矿体延长方向（走向）平行的投影面上表示矿体 及内部各级储量与矿石品级的分布和工程控制程度 的图件，适于陡倾矿体。
实习二、勘探矿体纵投影图的编制
基桩位置及编号
ZK11001 见矿钻孔位置及编号
CSAMT中心点
-200
Y=529.6
基 线
x=4132.4
Y=529.8
中国地质大学（北京） 招金集团大河金矿科研组
山东省招远市谢家沟金矿区第135线钻孔设计剖面图
拟编
图号
审核
顺序号
绘图 主编 总工程师
比例尺 1：1000 日 期 2002.7 资料来源 实 测
1173.67 2321.88 1596.00
805.06 704.03 2652.25 1836.75 664.03 867.55 1546.37 2080.24 2275.57 2120.23 2014.40 1481.68 1845.92 1480.08 2276.33 1188..99 1193.48 1159.57 1196.44 1662.74 1292.84 3134.11 2609.78
各种品级矿石及各级储量的分界线，各块段面积、平均品位数值及 编号
勘探线平面图：包括勘探线、座标网及勘探工程的位置及编号
附有化验分析结果表
实习一、勘探设计剖面图的编制
1）勘探线设计剖面图的编制
——步骤之一：绘制座标线
在平面图上投剖面的起止点A和B并连接成直线。该直线或其延长线 与x座标和y座标交角（锐角）分别为α和β。
山东谢家沟金矿床3号脉纵投影图
采空区
采空区
3号脉1、3号矿体储量计算结果表
储量 类别
块段 编号
块段 面积 (m)
111b-1 779.84
111b-2 111b-3
1926.18 1583.70
111b-4 938.20
111b (3-1)
111b-5 111b-6 111b-7 111b-8 111b-9 111b-10 111b-11 111b-12 111b-13 111b-14 111b-15 111b-16 111b-17 111b-18 111b-19 111b-20 111b-21 111b-22 111b-23 111b-24 111b-25 111b-26 111b-27 111b-28 111b-29 111b-30 111b-31 111b-32 111b-33 111b-34 ∑111b
实习二、勘探矿体纵投影图的编制
勘探矿体纵投影图的编制 矿体垂直（纵）投影图是在是地质块段法、开
采块段法等方法计算储量的基本图件。 矿体垂直（纵）投影图编图资料主要有：矿区
地形地质图、中段地质平面图、勘探线地质 剖面图、勘探工程分布图及各种勘探工程采 样分析结果等。
实习二、勘探矿体纵投影图的编制
——图上的主要内容
