新风系统设计说明(汇编)
机房新风系统的设计说明书

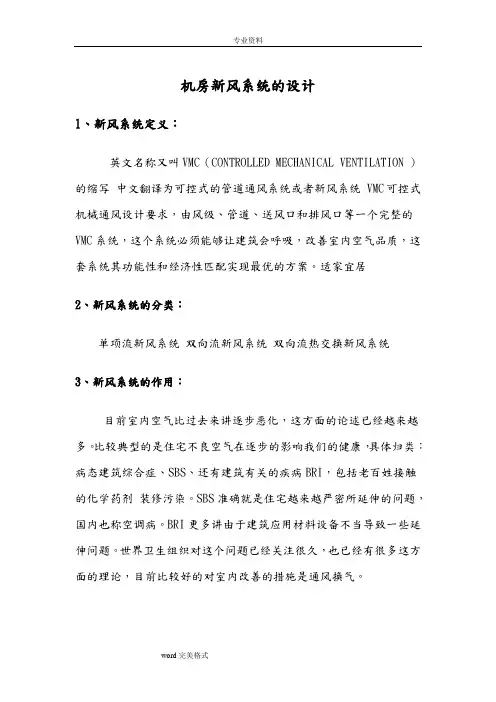

机房新风系统的设计1、新风系统定义：英文名称又叫VMC（CONTROLLED MECHANICAL VENTILATION )的缩写中文翻译为可控式的管道通风系统或者新风系统 VMC可控式机械通风设计要求，由风级、管道、送风口和排风口等一个完整的VMC系统，这个系统必须能够让建筑会呼吸，改善室内空气品质，这套系统其功能性和经济性匹配实现最优的方案。
适家宜居2、新风系统的分类：单项流新风系统双向流新风系统双向流热交换新风系统3、新风系统的作用：目前室内空气比过去来讲逐步恶化，这方面的论述已经越来越多。
比较典型的是住宅不良空气在逐步的影响我们的健康，具体归类：病态建筑综合症、SBS、还有建筑有关的疾病BRI，包括老百姓接触的化学药剂装修污染。
SBS准确就是住宅越来越严密所延伸的问题，国内也称空调病。
BRI更多讲由于建筑应用材料设备不当导致一些延伸问题。
世界卫生组织对这个问题已经关注很久，也已经有很多这方面的理论，目前比较好的对室内改善的措施是通风换气。
4、单向流新风系统：通过一台风机与窗式进风器实现风机启动将室内污浊空气排到室外室内形成负压在外界大气压的作用下室外空气通过窗式进风器进入室内达到空气置换的目的适家宜居5、双向流新风系统：通过两台主机实现两台风机一台将室内的污浊空气强制排出室外另一台则将新鲜空气抽送到室内双向流系统的特点是强制进排空气并且在送风主机前端加装空气过滤系统（选配）达到空气送入室内的清洁适家宜居6、双向流热回收新风系统：一台热回收主机实现在北方由于冬天室内外温差较大送入室内的空气温度较低通过热回收主机将室内送向室外的空气与新进的空气进行热量交换以达到节能的目的7、新风系统的设计原则：VMC在机房设计原则新鲜空气由配电柜、工作间、服务器机房等洁净区域进入室内，污浊空气由室外等污染区域排除。
定义通风风量，确定房间的最小通风量在0.6—1.2次小时，满足日常生活所需要的新鲜空气。
国家标准为每人每小时30立方米的新风量。
新排风系统设计说明书
新排风系统设计说明书工程文件第1 页贵州省铜仁市皇玛浴都中央空调工程项目新排风系统设计说明一、工程概况本工程位于贵州省铜仁市建筑功能用途为洗浴中心空调区域为本建筑负一第一层。
其中负一层为休息大厅包房和浴室二层休息包房。
负一层男浴室面积为330平方女浴面积为140平方米根据甲方提供的建筑平面图估算浴室不考虑空调其它功能房间均设计空调空调面积为1750平方入户大厅空调面积为130平方一层为休息包房空调面积为600平方。
入户大厅为负一层与一层之间的夹层。
负一层洗浴区由于在使用时产生大量的水蒸汽客人在里面消费时会很不舒服同时水蒸汽会串向其它房间为了把洗浴区的水蒸汽排出故设计新排风系统由于包房没有外窗室内空气较闷故需设计新排风系统。
二、新排风系统设计洗浴区排风按换气次数法进行设计每小时进行8次排风新风设计必须保证洗浴区内与周围房间形成负压的形式不让洗浴区内的水蒸汽串入其它房间。
负一层男洗浴区设计排风量为8000m3/h 余压为200Pa的轴流风机一台进行排风为了保证洗浴区内形成负压不让水蒸汽串入其它房间同时保证洗浴区空气的舒适度故新风设计5000m3/h 余压180Pa的轴流风机一台供男洗浴区的新风女洗浴区设计排风量为4000m3/h 余压为70Pa的轴流风机一台进行排风为了保证洗浴区内形成负压不让水蒸汽串入其它房间同时保证洗浴区空气的舒适度故新风设计2500m3/h 余压70Pa的轴流风机一台供男洗浴区的新风包房和休息大厅的新风设计按每人30m3/h进行设计排风采用夹层负压法进行排风也就用排气扇将房间空气排到夹层然后采用轴流风机将夹层的空气排出室外。
从面节省排风管节省工程的投资。
根据设计计算负一层包房新风量为8000m3/h 由于新风进口位置的限制新风管的阻力很大如果采用普通的轴流风机无法将新风送入房间故设计8000m3/h 余压400Pa的风机箱一台给负一层包房送新风负一层排风采用4000m3/h的轴流风机3台从夹层排风同时采用排气扇从房间进行排风将房间空气排至夹层。
兰舍新风系统设计施工说明
兰舍新风系统设计施工说明新风系统设计施工说明一、工程概况别墅工程全热交换器新风系统及排风系统二、新风系统及排风系统设计说明（1）设计依据1、《采暖通风与空气调节设计规范》GB50019-20032、《室内空气质量标准》GB/T18883-2002（2）设计原则1、定义新风路径――――新风从室外经兰舍全热交换器进入书房、起居室、卧室等房间，然后再由走廊、餐厅等区域通过一个总排风口经兰舍全热交换器排至室外。
地下室或者卫生间的污浊空气也可经一台小风量的静音风机直接排至室外。
2、确定新风风量――――确定住房最小新风量，提供足够的新鲜空气量。
3、定义新风时间――――保证新风的连续性，一天24小时连续不间断。
（3）设计新风量1、以满足民用建筑人均所需最小新风量30m3/h（GB/T-18883-2002）,同时保证房间每小时换气至少1次，确定房间最小新风量。
2、以保证室内空气达到卫生标准并根据节能通风标准确定排风换气量。
3、结合最小新风量及排风换气量确定最小通风量。
（4）系统说明1、采用地送风的通风方式。
2、一般，别墅共四层，我们可以设置两台大风量、高风压的原装进口机器。
一台机器控制两层，通过立管的形式控制上下两层。
机器可放置在储藏间、车库或者设备间。
需要注意的是，这种情况下，一定要注意通风主机的风压。
因为立管会使通风管道的风阻变大，若风压达不到要求的话，会影响末端风口的风量，进而达不到客户所需的通风效果，进而导致客户花冤枉钱，却得不到满意的效果。
并不是普通的机器就可以达到的，所以客户选择时要格外注意。
我推荐，使用兰舍的原装进口COMFO系列的通风主机，这是目前我见过的最成功的别墅工程地送风方案。
3、在主要房间如书房、起居室、卧室等设置地板送风口。
4、同时在走廊、餐厅等区域设置集中排风口。
5、合理配置设备数量和设置风口位置。
6、全热交换器新风系统是一种整体换气系统。
通过24小时不间断的换气，使住宅整体保持新鲜空气的流通，由热交换芯将室内排出的空气和室外引进的空气进行温度和湿度的交换，减少换气时的能量损失，可以达到节能的效果。
新风系统说明书
新风系统说明书新风系统说明书1. 介绍新风系统是一种能够实现室内空气循环更新的系统。
它通过引入新鲜空气，并排出污浊的室内空气，达到改善室内空气质量的目的。
本文档将详细介绍新风系统的工作原理、安装步骤和使用方法。
2. 工作原理新风系统通过以下几个主要组件实现室内空气的循环更新：2.1 进风口进风口是新风系统的入口，通常安装在室外。
它负责引入外界新鲜空气，通过过滤器过滤掉空气中的颗粒物和污染物。
2.2 风机风机是新风系统的核心部件，它负责推动空气在系统中的流动。
风机通过吸入室内空气并经过处理后排出，同时也将新鲜空气推送到室内。
2.3 出风口出风口是新风系统的出口，通常安装在室内。
它负责排出室内污浊的空气，将其排到室外。
出风口通常配备有密封装置，以避免室内空气与室外空气直接混合。
3. 安装步骤3.1 开始安装前的准备工作在安装新风系统之前，需要进行以下准备工作：- 确定安装位置：通常新风系统的进风口和出风口需要分别安装在室外和室内，所以需要确定合适的位置进行安装。
- 准备安装材料：包括支架、连接管道、电源线等。
3.2 安装进风口和出风口根据确定的安装位置，使用支架将进风口和出风口固定在相应位置。
确保进风口与室外连接，出风口与室内连接。
3.3 安装风机将风机安装在合适的位置，并与进风口和出风口连接。
接通电源线，确保风机正常工作。
3.4 连接管道连接风机、进风口和出风口的管道，确保管道连接紧密，没有漏风现象。
4. 使用方法4.1 开启新风系统在需要循环更新室内空气的时候，将新风系统开启。
通常新风系统配备有开关按钮，通过按下按钮可以开启或关闭系统。
4.2 调节风速新风系统通常具备调节风速的功能。
用户可以根据需要选择合适的风速，以达到舒适的室内环境。
4.3 制定使用计划如果用户需要定时使用新风系统，可以设置使用计划。
新风系统通常配备有计时功能，用户可以设定每天的开启和关闭时间。
5. 注意事项- 定期清洁过滤器：为了保证系统正常工作和提高空气质量，需要定期清洁或更换过滤器。
新风系统设计说明1
新风系统设计说明1第一篇：新风系统设计说明1新风换气系统设计说明一.设计依据1.<<采暖通风与空气调节设计规范>>(GB 50019-2003);2.建设单位提供的设计任务书;3.建筑专业提供的中间资料.二.通风设计说明1.根据建设单位要求,新风系统采用双向流全热交换新风系统形式,包含温度的回收.2.新风量按照6次换气次数3.设备及新风系统要求:a.全热型新风换气机显热热回收效率不低于60%.b.噪音满足国家小区噪音标准,小于50dBA以内.c.新风机的启动与关闭控制通过液晶开关控制,尽量保证持续通风达到换气效果.d.新风机尽量安装在吊顶内吊装,设备采取减震,防震处理,新风机下部设置检修口,检修口尺寸按照新风机设备厂商要求.e.室内送,排风口按照实际情况采用侧风口及下送风口形式,室外进排风口采用外墙防风雨防蚊虫管帽,管帽颜色与外墙颜色一致,f.新风机组的安装,调试,维修,清洁等事宜,应严格按照制造厂商提供的<<使用说明书>>进行.4.风管风管采用镀锌钢板制作,为更好的降低风阻,具体要求如下:新风机通往室外送排风风管均采用超细玻璃棉保温,保温层厚度30mm.新风机通往室外送排风风管朝外墙i=0.01的坡度,防止雨水倒灌.风管与主机,风口连接处采用柔性接头.风管上的可拆卸口,不得设置在墙体或楼板内.所有水平或垂直的风管,必须设置必要的支,吊或托架,根据现场情况选定,详见国际08K132.风管支吊架或托架应设置在保温层外部,并在支吊托架与风管间镶以垫木.5.调试和试运行新风系统安装竣工并经检测合格后,应进行必要的清扫.第二篇：新风系统新风系统1、什么是新风系统新风系统是由风机、进风口、排风口及各种管道和接头组成。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气。
新风系统设计资料三篇.doc
新风系统设计资料三篇第1条新风系统设计数据新风系统设计数据新风系统因其健康、舒适、节能的优势，在工程中的应用越来越广泛。
许多人对“新鲜空气”这个词并不陌生，但很难对它进行概括。
因此，本文提供了应急用中央新风系统的基本知识。
2.住宅新风系统简介住宅新风系统主要由位于建筑物厨房或卫生间的新风鼓风机组成，该鼓风机通过新风管道将新风连续输送至卧室、客厅。
脏空气入口安装在厨房或卫生间的墙面上，该单元安装在该处以排出房间或烟道。
同时，能量通过交换器与新鲜空气交换，以降低能耗。
此时，房子的通风过程已经完成。
中央新风系统的安装包括主机的安装、送风、排气管、排污口和新风出口的安装。
新鲜空气主机通常放置在厨房或卫生间的天花板上。
吸气口安装在厨房或卫生间的墙上或客厅里。
进风口安装在卧室或客厅等。
管道系统连接风口和新鲜空气主装置。
组织所需的供气路径。
3.中央新风系统分类中央新风系统分为单向流中央新风系统、双向流中央新风系统、总换热新风系统。
3.1单向流中央新鲜空气系统单向流系统是“强制排气，自然进气”系统。
以住宅为例。
出风口安装在厨房、卫生间和其他污浊空气集中的地方。
脏空气通过排气扇排到外面。
房间里产生负压。
在负压的作用下，在卧室、客厅窗户上方安装一个自平衡进风口，以保持房间的新鲜。
新鲜空气经自平衡进气口处理后流入室内。
本发明的优点是:避免了第一新风系统造成的新风管道污染问题，按需通风，防尘，风压阻力、防蚊，成本低，运行成本低，安装隐蔽，不影响内部空间的使用；同时，可更换的过滤膜和消音套可以延长电机的使用寿命，使其更加清洁。
缺点是室内能量损失随新鲜空气交换率而变化。
3.2双向流中央新风系统的双向流，即“强制排风和强制送风”系统，由一套强制送风系统和一套强制排风系统组成。
与单向流动的不同之处在于，空气供应的形式从自然空气变为强制空气供应，新鲜空气通过空气供应系统的管道进入房间，排出的空气通过排气系统的管道排放到外面。
新鲜空气和排出空气的流动方向以及新鲜空气口和排出口的布置可以是实际的，并根据具体的要求进行布置。
新风系统设计方案两篇
新风系统设计方案两篇新风系统设计方案（一）新风换气机是一种将室外新鲜气体经过过滤、热交换处理后送进室内，同时又将室内受污染的有害气体经过过滤、热交换处理后排出室外，而室内的温度基本不受新风影响的一种高效节能，环保型的高科技产品。
以下是对新风产品的介绍及工程安装的说明：一、亚都新风换气机的基本结构亚都新风换气机主要由热交换系统、动力系统、过滤系统、控制系统，降噪系统及箱体组成。
①热交换系统亚都新风换气机采用了叉流、静止板式热交换器。
亦即冷、热气体的运动方向相互垂直，其气流属于湍流边界层内的对流换热性质。
充分的热交换可以达到较高的节能效果。
②动力系统亚都换气机动力部分采用的是高效率、低噪声风机。
将经过过滤、热交换处理后的室外新鲜空气强制性送入室内，同时把经过过滤和热交换处理后的室内有害气体强制性排出室外。
③过滤系统亚都换气机的过滤系统采用初效过滤器。
换气机在两个进风口处分别设置空气过滤器，可有效过滤空气中的灰尘粒子、纤维等杂质，有效地阻止室外空气中的尘埃等杂质进入室内以到净化的目的，并确保主机的热交换部件被污物附着而影响设备性能。
④控制系统亚都换气机选用可靠的电器组件，安全可靠长寿命运行实现对风量的控制。
⑤降噪系统亚都新风换气机主机外壳内侧粘贴聚乙烯发泡材料，钣金件结合处有长效密封材料，可有效地降低整机的噪音。
⑥外壳亚都新风换气机的外壳采用柜架结构。
分别采用冷板喷塑、不锈钢板等不同材质，亦可根据用户实际需求选择不同材质加工新风设备工作原理：新风换气机工作原理示意图三、安装设计说明1、设计依据：《采暖通风与空气调节设计规范》（GBJ19-87）《公共建筑节能设计标准》（GB50189-2005）企业标准新风换气机样本2、设备选型：根据各房间内人员新风量满足30m3/h，及各房间体积所需新风量按每小时1次换气次数计算，综合两方面的数据选择安装新风换气机的型号。
3、设计安装说明：根据家居户型所特有的特点，即：所需新风量小，管道相对较长的特点。
新风系统设计说明
新风系统设计说明
本文档旨在详细说明新风系统的设计方案，包括各个章节的具体内容。
以下是每个章节的细化：
1. 引言
1.1 背景介绍：简要描述为什么需要设计新风系统以及其重要性。
1.2 目标和目的：明确该文档所追求达到的目标，并解释编写此文档主要用途。
2. 系统概述
2.1 功能需求：列出对于新风系统功能上有哪些基本需求。
2.2 性能指标：定义并量化关键性能参数，如空气流量、噪音等级等。
3. 设计原则与约束条件
在这一部分中提供了开发过程中遵循或受限制使用特定方法/技术/工具时必须考虑和满足哪些规范、准则或法规。
4.硬件架构设计
描述整套设备采购清单, 包含所有相关组成元素（例如传感器）.
5.软件架构设计
定义控制算法实现方式
6.通信协议
利用何种网络进行数据交互
7.安全保密机制
如何防止未经许可者获取敏感信息
8 . 测试与验证计划
详细描述如何对新风系统进行测试和验证，包括所需的设备、方法和指标。
9. 维护与支持
提供使用说明书以及日常保养建议
10.附件
包含所有相关文档或文件的清单，并提供或存储位置。
法律名词及注释：
1. 版权：著作权法规定了原创性作品在一定时间内受到版权保护。
2. 商标：商标是用于区分商品来源并具有独特图案、符号等可视
化元素。
3. 涉密信息：涉密信息是指国家安全需要严格控制传播范围的重
要机关事务资料。
新风空调工程设计说明
新风系统设计方案说明一、工程概况略二、设计依据1、<<采暖通风与空气调节设计规范>>（GBJ19-2001）2、<<通风与空调工程施工及验收规范>>（GBJ243-82）3、《实用供热空调设计手册》4、<<设备安装工程施工及验收规范>>（GBJ66-84）三、设计说明1、设计参数(1)、室外设计参数(上海地区)夏季干球温度：T W=34℃湿球温度：T=28.2℃大气压：100.53kPa冬季干球温度：T k=-4℃相对湿度：φ=75%RH(2)、室内设计参数房间类型室内(供风)设计计算参数总新风量(M3/h)备注温度(℃)相对湿度(%)生产车间(喷涂室)夏季25±265±525000冬季25±265±52、负荷计算(1)、夏季如上图示分析，夏季空气处理流程：W：表示夏季新风进风状态点（t W =34℃，φW =64.5%RH，h W =90.7KJ/Kg，d W =22g/Kg）L：表示空气经表冷器处理时的机器露点（t L =17.8℃，φL =90%RH，h L =52.8KJ/Kg，d L =13g/Kg）O：表示等湿加热后达到的送风状态点（t O =25℃，φO =65%RH，h O =58.4KJ/Kg，d O =13g/Kg）新风WLON 排至室外冷却除湿等湿加热吸湿、热加湿器加热器表冷器室外新风送至室内t t t 含湿量t温度焓计算：为空气在表冷器内的处理过程，则夏季所需制冷量及除湿量：Q=25000*1.2*(90.7-52.8)/3600=316Kw W=25000*1.2*(22-13)/1000=270Kg/h为空气在除湿用加热器内的处理过程，则夏季所需加热量：q=25000*1.2*1.01*(25-17.8)/3600=60Kw3季要求的室内送风温湿度对空气进行处理时，则需制冷量为316KW ；需；(2)、冬季WL LO加湿器加热器表冷器室外新风送至室内t h温度t含湿量C t如上图分析，冬季空气处理流程：W：表示冬季新风状态点（t W =-4℃，φW =75%RH，h W =1.13KJ/Kg，d W =2.07g/Kg）C：表示等湿加热到与送风温度交点（t C =20℃，φC =14.6%RH，h C =25.5KJ/Kg，d C =2.07g/Kg）O：表示等温加湿后达到的送风状态点（t O =20℃，φO =65%RH，h O =43.9KJ/Kg，d O =9.3g/Kg）计算：为空气在加热器内的处理过程，则冬季所需制热量：q=25000*1.2*1.01*(20+4)/3600=202Kw为空气在加湿器内的处理过程，则冬季所需加湿量：W=25000*1.2*(9.3-2.07)/1000=217Kg/h3；加湿量为217Kg/h ；四、设计方案拟定1、本工程采用组合式空调风柜的型式对供入室内新风进行处理，并利用水冷式冷水机组向组合式空调风柜提供冷源(冷冻水)的方式；2、由于本工程共需2组25000m 3/h 新风供风系统，每台组合式空调风柜的制冷量为316KW，制热量为202KW(采用电加热的方式)，加湿量为217Kg/h (采用电极加湿的方式)；WC CO 新风WCON 排至室外等湿加热等温加湿吸湿、热3、本工程按空调资料中上海地区的实际气象参数设计计算得出的结果(总需制冷量为316x2=632KW)，则选用的水冷冷水机组是：提供12℃冷源(冷冻水)时的制冷量约为650KW，那么选用7℃冷源(冷冻水)的水冷冷水机组的制冷量约为535KW，即选用1台金登堡牌水冷螺杆式冷水机组型号为STW-160D可满足要求；。
新风系统施工工艺设计说明
编号：新风系统安装工程流程要求✧镀锌钢板的厚度应符合设计要求，表面应平整光滑，有镀锌层结晶纹；普通薄钢板应厚度均匀，无严重腐蚀、裂纹、结疤等缺陷。
✧不锈钢板应厚度均匀，表面光滑，板面无划痕、划痕、锈蚀、凹坑等缺陷。
✧铝板应有良好的光泽，无明显磨损和划痕。
✧塑料复合钢板表面喷塑层应颜色均匀，无剥落、分层或部分塑料涂层脱落。
✧硬质PVC板材表面光滑，厚度均匀，无气泡、裂纹、分层等现象。
✧复合风管的覆层材料必须为不燃材料，内保温材料为不燃或阻燃B1级，对人体无害。
✧其他辅料应符合相关成品技术标准和相关防火要求。
✧所有设备和材料均应提供相关证书、检测报告等相关资料。
建筑设备电焊机、绞盘、冲击钻、咬边机、卷边机、折边机、切管机、砂轮切割机、台钻、抛光机、电锤、电动试压泵、坡口机、公母刀、圆孔凿子、月亮刀、电烙铁、手动开槽工具、装订枪、游标卡尺、钢尺、钢卷尺、游标万能角尺、内卡尺、漏气测试仪、人字梯、起重设备等。
工作环境✧参与施工的施工人员熟悉现场和工艺流程。
✧落实施工供电，确保正常施工。
✧工程机械设备齐全，可保证运行良好。
✧准备施工图和技术资料；✧所用材料和设备已送检；✧做好安全、技术交底和培训工作；操作流程工艺流程：主机吊装——臂架制作安装——风管制作——风管安装——风口安装——成品保护主机安装1、根据施工图确定主机的位置。
2、根据主机外形尺寸，制作主机固定支架，主机顶部必须留出5cm的操作空间。
并刷两遍防锈漆进行防锈处理。
3、主机与固定支架固定时，中间应加一块橡胶防震垫，起到减震作用。
使用水平仪校准主机的水平平衡，不失真和倾斜。
4、通风主机的安装位置附近应有足够的空间，以方便维修和保养；新风机附近应预留450×450检修口。
5、根据通风主机的电机功率和电压，配置电源线。
电源应独立供电，接线正确、牢固、接地良好；电源线应绝缘良好，不得外露；通风主机应有独立的控制装置。
接线必须正确、牢固且接地良好。
新风系统的设计总结及方法
新风的设计(参考自大金VRV系统设计手册)1、风管风速2、系统新风量的确定根据人数和人均新风量计算：（通常用于舒适性空调）必须的新风量（m3/h）=Q×A/B Q—所需人均新风量（m3/h·人）A—新风区域面积（m2）B—人均占有面积（m2/人）注：3、大金全新风处理机和普通VRV室内机的区别：⑴处理能力不同新风机将室外空气处理到与室内空气接近的状态，在同样的送风量下，新风量所需要处理的焓、湿量远高于普通室内机，因此在产品设计中，新风机具有更多的管排数、换热面积更大，以此来满足能力要求。
⑵容量控制方式不同新风机以出风口的送风温度作为反馈信号，进行容量调节；普通室内机以室内的回风温度为反馈信号，调节容量。
鉴于上述区别：普通空调室内机不能替代新风机进行新风的对应。
否则将出现：A、普通室内机不能满足新风的处理要求；B、室内机以回风温度作为反馈信号，机组一直判断室内冷量不够，以此始终以最大负荷工作，长期运转将降低设备寿命，使故障率上升。
4、全热交换器的设计注意事项⑴若全热交换器放于卫生间的吊顶空间内，为了保证机器的使用寿命，建议吊顶要做防潮处理；⑵新风引入口和排气口在同一面时，风口间距离至少间隔3米；⑶新风引入口处应设防虫·防尘用的过滤网（初效过滤网），并加装风量调节阀门，同时安装防雨百叶。
5、新风系统的送回风口与空调系统的送回风口的配合方式建议及注意事项⑴空调室内机为风管式时，新风送风口尽量靠近空调送风口，使得两种不同温度的气流混合，尽量优化室内的舒适度；⑵空调室内机为天花板嵌入式室内机时，新风送风口距空调送风口（至少1米以上），以免影响空调机内机回风温度探头误操作；。
新风系统功能说明书终版(20151220)
赛菲新风机功能说明书（此说明书要适用无空调款机型）一、整机特性1、输入特性：输入端子L,N和接交流市电，为三个单插片6.3*0.8；系统工作电压为185V－240V/AC 。
2、性能指标1.控制器采用液晶显示2.控制板工作环境及储存要求：①工作温度：-20℃～85℃（室内机）；②相对湿度：30～95RH ；③储存温度：-30℃～90；3.工作电压范围：185V－240V/AC；4.温度控制范围及控制精度：16℃～30℃±0.5℃，温度回差±1℃；5.温度显示范围：-30℃～90℃；6. 整机待机功率消耗：＜2W；7. 电气控制部分要有良好的电磁兼容性能；8. 安全性能：符合GB4706.1-2005和GB4706.32-2005标准。
2、整机组成显示板GSC0040B电源控制板 GSC0040A变频板GSC0040CWIFI模块板GSC0040D液晶模组LCD-315A（黑底白字）粉尘传感器 PMS1003（客供）二氧化碳传感器 T6603客供温度传感器 4路（分别为新风入风口、排风入风口，新风出风口、室外排风出口）风机1 变频交流风机风机2 变频交流风机压缩机客供四通阀客供3、信号采集粉尘传感器 PMS1003（客供）（赛纳威备选数显）二氧化碳传感器T6603温度传感器 4路（分别为新风入风口、排风入风口，新风出风口、室外排风出口）二、净化机控制系统按键说明1、按键控制说明整机共有5个触摸按键，包含1个开关按键和4个功能键。
电源开关需用一个（橙蓝）双色发光二极管做出两种状态指示，其他按键由一个白色微蓝发光二极管做出状态指示。
所有正常按键操作都有提示音一声，提示操作有效（提示声音要选用美音或者由客户指定）。
2、开关键“”开关键的作用是切换控制板开机运行与待机状态。
机器通电后处于待机状态，屏幕和其他按键状态指示灯不亮，只有开关键亮橙色灯，指示整机现在处于待机状态，此时除开关键外其他按键均无效。
新风系统设计说明
新风系统设计说明一、概述新风系统是一种通过外部引入新鲜空气，将室内空气排出室外，并进行加热或降温的系统。
它能够有效地保持室内空气的新鲜度和湿度，提高室内空气质量，为室内人员提供良好的生活和工作环境。
本文将详细介绍新风系统的设计。
二、设计原则1.安全可靠：新风系统设计应符合相关的安全标准，确保系统的可靠性和稳定性。
2.高效节能：在设计新风系统时，应尽量采用节能型设备和技术，减少能源的消耗。
3.环保节能：设计中应考虑能源的可再生性和环境保护，尽量减少对环境的污染。
4.适用性：根据建筑物的具体情况和使用需求，进行系统的选型和设计，确保适用性。
三、系统组成新风系统主要包括风机、过滤器、换热器或制冷机组、管道系统、控制系统等组成部分。
1.风机：风机是新风系统的核心组件，用于将新鲜空气引入室内或将室内空气排出室外。
风机的选型应根据建筑物的面积和人数来确定。
2.过滤器：过滤器用于过滤新风中的杂质和微尘，确保进入室内的空气质量。
过滤器的种类和级别应根据所需的空气质量标准来选择。
3.换热器或制冷机组：换热器用于将室外空气和室内空气进行热交换，减少能量的损失。
制冷机组则用于对新风进行降温处理。
选择换热器或制冷机组时，应根据气候条件和室内温度要求来确定。
4.管道系统：管道系统用于将新风引入室内或将室内空气排出室外。
管道的选择应考虑空气流量、风阻损失、噪音控制等因素。
5.控制系统：控制系统用于对新风系统的运行进行监控和控制，包括温度、湿度、风速等参数的调节。
控制系统的设计应能够自动调节新风量和温度，确保良好的室内环境。
四、系统设计流程1.确定系统的使用需求和目标，包括室内空气质量要求、温度要求等。
2.根据建筑物的面积、楼层高度等因素，计算所需的新风量。
3.选择适用的风机、过滤器、换热器或制冷机组、管道系统和控制系统。
4.进行系统的布局设计，确定各个组件的位置和管道走向。
5.进行系统的管道设计，计算管道的风阻损失和噪音控制。
新风设计说明4
四、新风设计方案说明一、工程设计依据(1) A级机房洁净度为30万级， B级机房洁净度为50万级.(2) 每人新风量应为40～60M3/H.(3) 机房空气量循环次数标准应大于2～3次/H.(4) 室内总循环风量的5%.(5) 维持室内正压所需风量二、机房空调设备设计说明2.1新风量的确定市内最小新风量指标应以每人最小新风量指标Rp，与每平方米地板所需最小新风量指标Rp制和确定。
计算公式为：最小新风量=人数×Rp1+地板面积×楼高×Rp2；本方案设计主机房工作人员拟定8计算，所以Rp1取值40m3/h，Rp2取值2次/h；新风量=8×40m3/h+133×3*2 ≈1200 m3/h；主机房所需新风量1500 m3/h。
本项目方案新风系统设计采用1新风处理机组，每台新风量在1500m3/h。
根据以上对新风量、净化风量的需求分析，（新风量：1500m3/h，净化效率达到90%），达到机房建设要求。
三、机房新风特点本次方案采用落式安装的方式的新风机便于维护和清理，增加主控板一个，可设置新风机每天换气次数，以减小空调的功耗。
过我们选用天方X －15GB加配控制模块，同时标配粗效、中效、亚高效三级过滤器，更高洁净度，更长维护间隔时间。
室外新鲜空气进入后，首先经由粗效过滤器，新风中携带的粒径大于10微米的颗粒（肉眼可见的微粒）被滤除收集，完成对空气的第一层净化。
粗效预过滤器采用波纹铝拉网多层叠合，气流通透性好，容层量大，同时起到消除空气中静电荷的作用。
粗效过滤器可用净水清洗后反复使用，清洗频率视室外大气环境确定。
新风工作详见图纸。
新风设计说明
新风系统设计原则、设计说明、执行标准一、新风系统设计原则一套好的新风系统，首先得保证足够的风量，且不能对室内的原有温度有较大的影响，其次，空气的流向必须是科学合理而有序列的，还有一点，通风的时间，因为我们每个人1天24小时都在不停的呼吸，随时都需要新鲜的空气，所以，我们的通风也必须保证1天24小时能够不间断运行。
原则一：定义新风路径----- 新风从空气较洁净区域进入，由污浊处排出。
一般污浊空气从浴室、卫生间及厨房排出，而新鲜空气则从起居室、卧室等区域送入。
原则二：确定住房内最小排风量-----以满足人们日常工作、休息时所需的新鲜空气量。
按国家通风规范，每人每小时必须保证30立方米。
原则三：定义新风时间----保证新风的连续性，一年365天，一天24小时连续不间断通风。
该系统由高效风机、进风口、排风口及各种管道和接头组成。
工作原理为：在室内污染严重的地方（厨房、浴室、卫生间等）实施排风，由排风形成的室内负压使室外新风经过设置在窗框上或墙体内的进风口源源不断地进入室内，排风与进风的路径和风量是经过严格的计算后分配。
另外，进风口可对进入室内的新风进行过滤、降噪等处理。
实际中采用分区控制的设计方法。
即把整套房屋分成二到三个区域，每个区域形成3-5个副压区，和窗上的新风口形成合理的气流组织，产生对流，使房间内的浑浊空气排出室外，室外新风引入室内。
二、设计说明通常情况下，在设计中我们根据房屋结构做了以下几点方案：1）主机安装于每户厨房或卫生间的吊顶内，在主要卧室、客厅、厨房及卫生间均安装排风口，形成主要以厨房、卫生间为中心的负压区，和窗上的新风口形成合理的气流组织，产生对流，使房间内的浑浊空气排出室外，室外新风引入室内。
2）合理安排排气口的位置，尽量减少空气死角。
3）自平衡式进风口安装于窗框上方窗框与墙体之间，也可在墙体或玻璃幕墙上开口进行安装（进风口由三部分组成，安装于室内的室内侧进风口、连接件（套筒）、安装于室外的室外侧进风口，上面均有作空气通道的开口。
《精装房新风系统设计规范》编制说明
《精装房新风系统设计规范》编制说明（征求意见稿）标准起草工作组二〇一九年十月七日《精装房新风系统设计规范》编制说明一、工作情况1、任务来源随着工业化的进程，城市的空气污染越来越严重，人们越来越关注居住空间的空气质量，传统的去污手段如开窗通风、放置活性炭、种绿植等，已经满足不了人们的需求。
为了减少建筑垃圾污染、节省能源，国家正逐步提升精装房交付与毛坯房交付的比例，新兴的新风系统越来越流行，但是新风系统目前没有任何法规和标准，仅仅有一个通风孔也叫新风系统、装了过滤装置的进气扇也叫新风系统，对新风系统的噪音和能耗也没有一个明确的要求，急需一个设计规范来制约和引导市场行为。
2018年10月，湖南省教育厅下发《关于申报2019年度湖南省地方标准制修订项目计划的通知》，向高职院校发动进行地方标准的申报工作。
基于以上原因，湖南工艺美术职业学院向湖南省市场监督管理局提出制定《精装房新风系统设计规范》标准的申请，并于2019年3月获批立项，湖南工艺美术职业学院积极组织实施，现已完成标准以及标准编制说明的征求意见稿。
2、承担单位和协作单位本项目由湖南工艺美术职业学院、湖南省室内设计师协会承担，由湖南省工业与信息化厅指导、并作为技术归口管理单位。
３、主要工作(1)成立标准起草工作组。
由湖南工艺美术职业学院、湖南省室内设计师协会联合成立标准起草工作组，并进行分工。
召开工作组研讨会，确定标准制定工作方案。
（2）聘请专家指导。
湖南工艺美术职业学院高度重视标准开发工作，于2019年7月7日聘请国家标准委培训讲师/标准化、质量资深咨询师/高级工程师汪国风来校指导标准编写工作。
汪国风高工从标准编写综述、标准的结构、规范性要素的编写、资料性要素的编写、要素内容的表述、标准编写模板（TCS）应用等八个方面开展了培训，培训既有理论讲述，又有案例分析，通俗易懂，对标准开发工作高质量开展，打下了扎实基础。
（3）收集资料。
资料收集分为实地调研数据采集和文献资料收集。
室内新风系统说明书(电子版)
室内新风系统使用说明书中国建筑科学研究院环境测控与优化研究中心室内新风系统使用说明一、产品构成及型号说明室内新风控制系统是专门对室内空气质量进行检测和控制的系统，包括系统主机、控制分机和检测分机（如图1所示）。
具体的产品名称和型号如下：➢系统型号：CABR-EMCSO-S012➢系统主机：CABR-EMCSO-S012A➢控制分机：CABR-EMCSO-S012B➢检测分机：CABR-EMCSO-S012C图1 系统构成实物及连接示意图系统简介室内新风系统是专门改善室内空气环境设计研发的控制系统，该系统能够全面的检测室内空气质量，并上传系统主机，由内置的微控制芯片，智能的判断环境状态，如果出现CO浓度超标等情况，系统会根据设置控制相应区域的风机作2出相应的动作，实时的改善环境状态。
具体的系统具有以下突出的特点：1、操作灵活简便：系统设计充分考虑了不同人群的使用需求，运行做到了全自动化，设置系统只需点击触屏，选择内置的运行模式，即可满足用户不同的需求；2、控制合理准确：检测系统采用高精度传感器，能快速准确的检测室内的空气质量，同时，根据设置，如果某些参数超过设置范围，就会控制风机运转，以改善室内空气质量；3、运行稳定可靠：系统采用分布式控制方式，检测准确快速，系统软件经过全面考虑，和长期老化试验，基本排除了所有的故障；4、系统安装维护方便：系统可以兼容市面上的主流风机；系统采用总线形式，只需一根控制线即可，安装既可以进行预埋管线，也可后期布线安装，方便灵活；（一）功能简介根据混合通风系统的技术思路，系统可以根据室内二氧化碳浓度、温度、湿度等的状况联动通风装置，实现室内空气环境保持清新舒适的功能。
具体的功能如下：1、检测终端：可以检测房间内的空气品质，并且上传主机；2、控制终端：接收控制数据，实现风机联动控制；3、显示主机：采集各终端的检测及状态数据，根据控制逻辑，发出控制指令及界面显示。
（二）运行模式1、舒适模式：（1）CO2浓度阈值（600～1000ppm），优先控制换气启停；（2）如果室外温度适宜(18~26℃)，室内温度高于29℃或低于15℃，开启换气；（3）如果室外温度适宜（18~26℃）,室外湿度适宜（30~60%），室内湿度低于20%或高于70%，开启换气。
新风系统设计方案三篇
新风系统设计方案三篇篇一：新风系统设计方案第一章简介新风系统是由新风换气机及管道附件组成的一套独立空气处理系统，新风换气机将室外新鲜气体经过过滤、净化，通过管道输送到室内。
同时将室内污浊、含氧量低的空气排出室外。
第二章什么是新风系统一、新风系统定义：英文名称又叫VMC的缩写中文翻译为可控式的管道通风系统或者新风系统VMC 可控式机械通风设计要求，由风级、管道、送风口和排风口等一个完整的VMC 系统，这个系统必须能够让建筑会呼吸，改善室内空气品质，这套系统其功能性和经济性匹配实现最优的方案。
二、新风系统的分类：单项流新风系统双向流新风系统双向流热交换新风系统三、新风系统的作用：目前室内空气比过去来讲逐步恶化，这方面的论述已经越来越多。
比较典型的是住宅不良空气在逐步的影响我们的健康，具体归类：病态建筑综合症、SBS、还有建筑有关的疾病BRI，包括老百姓接触的化学药剂装修污染。
SBS准确就是住宅越来越严密所延伸的问题，国内也称空调病。
BRI更多讲由于建筑应用材料设备不当导致一些延伸问题。
世界卫生组织对这个问题已经关注很久，也已经有很多这方面的理论，目前比较好的对室内改善的措施是通风换气。
1、单向流新风系统：通过一台风机与窗式进风器实现风机启动将室内污浊空气排到室外室内形成负压在外界大气压的作用下室外空气通过窗式进风器进入室内达到空气置换的目的适家宜居2、双向流新风系统：通过两台主机实现两台风机一台将室内的污浊空气强制排出室外另一台则将新鲜空气抽送到室内双向流系统的特点是强制进排空气并且在送风主机前端加装空气过滤系统（选配）达到空气送入室内的清洁适家宜居3、双向流热回收新风系统：一台热回收主机实现在北方由于冬天室内外温差较大送入室内的空气温度较低通过热回收主机将室内送向室外的空气与新进的空气进行热量交换以达到节能的目的四、新风系统的设计原则：VMC在机房设计原则新鲜空气由配电柜、工作间、服务器机房等洁净区域进入室内，污浊空气由室外等污染区域排除。
2016-8-14新风设计说明
换气效果
换气不仅仅是排去被污染的空气，同时还有除臭、除尘、排湿、调节室温的功效；
1.换气功能：供给人们维持呼吸所需的新鲜空气，排出被污染的空气，而且、供给燃烧所需的氧气，防止不完全燃烧。
2.除臭功能：换气扇能迅速排出各种原因引起的不适臭味，从而制造一个舒适的环境。
3.除尘功能：漂浮在空气中的灰尘里，附有许多肉眼看不到的细菌，所以要驱走居室，工作场所里的尘埃，创造一个舒适的环境。
4.排湿功能；居室里的湿气不仅仅来自浴室，人体和燃具也会释放出来水份，而且，所几年都是封闭式的居室，易出现暖房等，因结雾而发霉，床和墙被腐烂的问题，所以用换气扇经常去除室内的湿气，能使居室和人保持舒适和健康。
5.调节室温：夏天的夜晚，用换气扇驱走室内的热气，使外面的凉爽的空气换进来，循环式换气扇可使室内的温度保持均匀，更能提高冬天的取暖效果。
换气的方法
1排气（换气扇）与通风口的位置
整体换气时，尽量在远离换气扇位置设置供气口，局部换气时，由于换气对象的空间小，尽量在离换气扇近的地方设置通风口，减少对其他方面的影响。
2.在浴室或卫生间等，
在浴室，卫生间等安装换气扇时，必须设置通风口（除了同时供排方式以外）。
3.使用半密封型燃烧器具的房间，
在寒冷的地方，安装带烟囱的暖炉而无合适的通风口时，一旦运转换气扇，烟囱就变成通风口，废气体倒流室内很危险。
一：全体换气
通过更换整个房间（居室）的空气来降低室内空气的污染程度。
二：局部换气
以住户内的局部或房间、部分为对象进行换气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调通风系统设计说明
第一部分：新风系统
一、设计依据：
1、甲方提供的相关资料及现场情况；
2、暖通空调设计标准，设计手册。
二、工程概况：
本工程为办公用会议室，建筑面积为220平方米，层高为3.20米，人数约105人。
三、新风量确定：
按照采暖通风和设计规范并参照实用供热空调设计手册，将需要新风量计算如下：
1、按每平米地板面积新风量指标计算：20X220=4400m3/h；
2、按每人最小新风量计算（考虑有一些吸烟状况）：
105X40=4200m3/h；
3、按保证室内环境换气次数计（考虑有一些吸烟状况）：
220X3.2X6=4224m3/h；
四、设备选型及说明
以本工程实际情况及上述计算结果为依据，综合考虑确定总新风量为4000m3/h—4500m3/h满足要求，根据现场尺寸，选用一台或两台新风换气机。
这样既可以保证向室内提供经过过滤的新鲜空气，同时将等量的室内烟雾等污浊空气排到室外，双向换气还可以减少室内冷热量损失，起到明显的节能效果。
第二部分：空调系统
一、设计参数
（一）、室外计算参数
1、冬季空调计算温度：-12℃
空调计算相对湿度：45%
2、夏季空调计算干球温度：33.2℃
空调计算相对湿度：60%
（二）、室内计算参数
夏季：温度：25±2℃相对湿度：55%
冬季：温度：18±2℃相对湿度：45%
二、负荷的确定
1、本工程空调负荷包括建筑负荷、人体负荷、照明负荷、新
风负荷及其他符合：
其中：建筑负荷为50w/m2，人体负荷为65w/m2，灯光负荷为40w/m2，新风和其他负荷为150w/m2；
2、根据以上单位面积负荷计算出总空调负荷为：
230X305=70150w。
三、空调设备选型
1、根据现场情况，可以安装11台风机盘管；
2、根据上述空调负荷计算结果，每台风机盘管负担6.3KW，
因此选用11台型号为FP-12(008型)的风机盘管，单台参数
为：冷量约6.2KW/台，风量约1350m3/h。
第三部分：安装及其他说明
1、本工程施工安装应遵循《通风及空调工程施工及验收规范》
以及其他相关的国家标准或行业标准。
2、管道标高根据现场情况确定，尽量配合装修。
3、送回风口尺寸为450X450，送风口为双层百叶，回风口为单
层百叶带过滤网，位置根据装修要求调整。
4、风管采用镀锌铁皮制作，新风管尺寸为800X200或600X300。
5、水管采用镀锌钢管，管径为DN25，供水管加Y型过滤器，
回水管加电动二通阀。
6、保温为橡塑材料，B1级，厚度20mm。
