超声探头及超声波检测原理

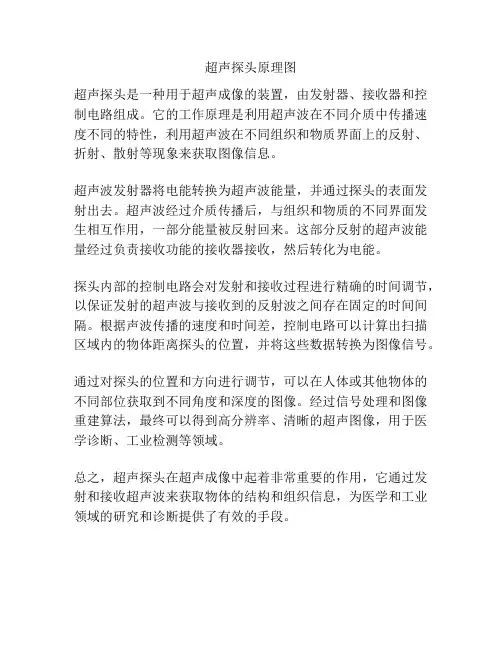

超声探头原理图
超声探头原理图
超声探头是一种用于超声成像的装置，由发射器、接收器和控制电路组成。
它的工作原理是利用超声波在不同介质中传播速度不同的特性，利用超声波在不同组织和物质界面上的反射、折射、散射等现象来获取图像信息。
超声波发射器将电能转换为超声波能量，并通过探头的表面发射出去。
超声波经过介质传播后，与组织和物质的不同界面发生相互作用，一部分能量被反射回来。
这部分反射的超声波能量经过负责接收功能的接收器接收，然后转化为电能。
探头内部的控制电路会对发射和接收过程进行精确的时间调节，以保证发射的超声波与接收到的反射波之间存在固定的时间间隔。
根据声波传播的速度和时间差，控制电路可以计算出扫描区域内的物体距离探头的位置，并将这些数据转换为图像信号。
通过对探头的位置和方向进行调节，可以在人体或其他物体的不同部位获取到不同角度和深度的图像。
经过信号处理和图像重建算法，最终可以得到高分辨率、清晰的超声图像，用于医学诊断、工业检测等领域。
总之，超声探头在超声成像中起着非常重要的作用，它通过发射和接收超声波来获取物体的结构和组织信息，为医学和工业领域的研究和诊断提供了有效的手段。
超声波成像的原理
超声波成像的原理
超声波成像是利用超声波在不同介质中传播时会发生反射、散射和折射等现象，通过对反射信号的处理和成像技术，获得生物组织的内部形态和组织结构的一种医学成像技术。
其工作原理主要包括以下几个方面：
1.超声波的产生和发射：超声波通过连接到特定设备上的超声探头产生。
探头由许多压电晶体组成，当施加高频电流时，晶体会震荡产生超声波。
2.超声波的传输：超声波在人体组织中传输时，会遇到不同介质界面反射、散射、折射等反应。
这些反应会改变超声波的传播方向、速度和幅度等特性，从而产生不同的回波信号。
3.回波信号的检测和处理：探头可以测量回波信号的时间、强度和频率等信息，并将这些信息传输到计算机处理。
计算机根据反射时间和反射强度等参数，对对应的组织进行成像处理，以便医生能够观察。
4.成像技术：超声波成像可以通过多种成像技术来展示不同组织的内部形态和结构。
其中最常用的技术是B模式成像，它将回波信号显示为灰度图像以显示组织的内部结构。
其他技术包括彩色多普勒成像、3D超声成像和血管注射超声成像。
超声波检测的三种基本方法
超声波检测的三种基本方法
超声波检测方法可以根据其原理分为以下三种：
1. 脉冲反射法：这种方法利用超声波探头发射脉冲波到被检测物体内，根据反射波的情况来检测物体缺陷。
它包括缺陷回波法、底波高度法和多次底波法。
2. 穿透法：这种方法依据脉冲波或连续波穿透物体之后的能量变化来判断缺陷情况。
穿透法常采用两个探头，一收一发，分别放置在物体的两侧进行探测。
3. 共振法：当声波（频率可调的连续波）在被检测物体内传播，当物体的厚度为超声波的半波长的整数倍时，将引起共振，仪器显示出共振频率。
当物体内存在缺陷或物体厚度发生变化时，将改变物体的共振频率，依据物体的共振频率特性，来判断缺陷情况和物体厚度变化情况。
以上内容仅供参考，建议查阅专业超声波书籍获取更全面和准确的信息。
超声探头介绍(一)
超声探头的组成部分
1 压电陶瓷
2 探头外壳
压电陶瓷是超声探头的核心
外壳为探头提供保护和定向
部件,可以将电能转换为机 械振动,从而产生超声波。
作用,可以降低噪音,提高探 头的耐用性和使用寿命。
它决定了探头的工作频率和 性能。
3 连接线
4 连接器
连接线用于将探头与超声仪 器设备相连,传输电信号并
连接器是探头与设备之间的 接口,确保信号和电源的可
探头的尺寸选择
尺寸与频率的关系
探头的尺寸与其工作频率 是相关的。一般来说,尺寸 越小,其工作频率越高。频 率的选择还需要考虑探测 对象的特性和检测要求。
探头应用场景的影响
不同的应用场景也会对探 头尺寸的选择产生影响。 如在狭小空间内使用,需要 选用较小尺寸的探头以便 操作。而在大范围扫查时, 则需要选择尺寸较大的探 头。
探头频率的影响因素
材料特性
探头内部压电陶瓷材料的特性 ,如声速、弹性模量等,会影响 到探头的共振频率。
探头结构
探头外壳、衬垫、匹配层等部 件的设计,也会影响探头的振 动频率和频带特性。
工作环境
探头使用时的温度、压力等环境条件变化,也会影响探头的频率特性。
探头的聚焦方式
聚焦槽聚焦
利用探头表面上的凹槽对声波进行聚焦,可以形成较窄且高 强度的聚焦束。这种方式制造简单,但聚焦性能较差。
聚焦深度
不同的聚焦方式决定了探头的聚焦深度。机械聚焦的聚焦深度范围窄,但能够实现更好的聚 焦效果。电子聚焦的聚焦深度较宽,但聚焦效果略差。
聚焦参数调整
在实际使用中,需要根据待检测部位的深度调整探头的聚焦参数,以获得最佳的成像效果。 这需要通过实践经验和操作灵活性来进行优化。
超声探头的工作原理及结构
超声探头的工作原理及结构超声探头是医疗超声设备中的重要组成部分，主要用于产生和接收超声波信号。
它的工作原理和结构对于超声诊断的精确性和效果起着至关重要的作用。
本文将详细介绍超声探头的工作原理和结构。
超声探头的工作原理是利用声波的传播和回波来获取图像。
当超声波从探头的晶体发射出来时，它会在被检测物体内部产生声波反射，形成回波信号。
探头接收这些回波信号，并将其转化为电信号，经过放大和处理后再转换为声图像。
超声探头的具体工作原理主要取决于其内部的晶体和传感器。
超声探头的结构主要分为三部分：晶体、导电层和壳体。
晶体是探头内最重要的组成部分，通常由压电陶瓷材料制成，如铅锆钛酸盐（PZT）。
晶体的厚度和形状会影响探头的频率和焦距。
当晶体受到电信号的激励时，会产生机械振动，进而发射超声波。
晶体也具有接收回波信号的功能，将回波信号转换为电信号。
导电层位于晶体的表面，主要作用是为探头的电信号提供导电路径。
导电层通常由银或其他导电性材料制成，以确保信号传输的可靠性和稳定性。
它也可以通过改变导电层的形状和布局来调整探头的工作频率和形状。
壳体是超声探头的外部保护层，通常由塑料或金属材料制成。
它起到了保护晶体和导电层的作用，同时还可以起到减少外界干扰的作用。
壳体还可以通过改变其形状和尺寸来调整探头的焦距和探测深度。
除了以上的基本结构，超声探头还可以有其他的功能组件，如阵列式探头、多普勒组件等。
阵列式探头由多个晶体排列组成，可以产生多个散射波束，从而得到更精确的图像。
多普勒组件可以对血流进行测量和分析，是超声心动图和血流图的重要组成部分。
总结起来，超声探头是超声设备中至关重要的组成部分，其工作原理和结构直接决定了超声图像的质量和准确性。
通过晶体的发射和接收声波信号，探头可以产生高频的超声波并获取回波信号。
探头的结构主要包括晶体、导电层和壳体，其中晶体是最关键的部分。
此外，超声探头还可以根据具体的应用需求进行设计和改进，添加其他功能组件，以提高超声诊断的效果。

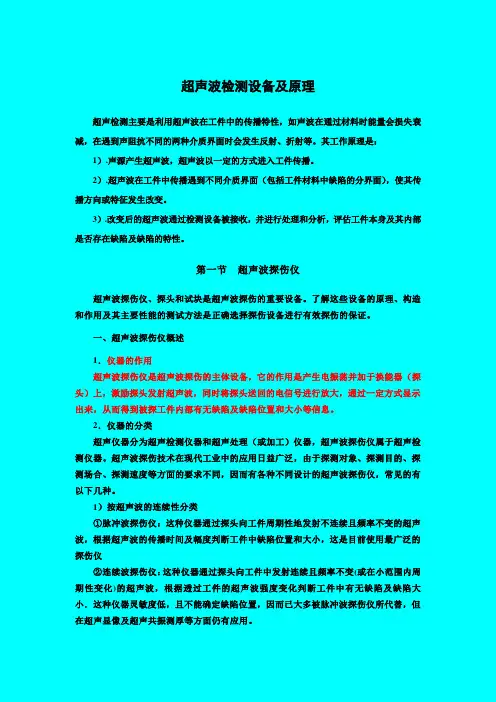

超声波检测设备及原理
超声波检测设备及原理超声检测主要是利用超声波在工件中的传播特性，如声波在通过材料时能量会损失衰减，在遇到声阻抗不同的两种介质界面时会发生反射、折射等。
其工作原理是：1）.声源产生超声波，超声波以一定的方式进入工件传播。
2）.超声波在工件中传播遇到不同介质界面（包括工件材料中缺陷的分界面），使其传播方向或特征发生改变。
3）.改变后的超声波通过检测设备被接收，并进行处理和分析，评估工件本身及其内部是否存在缺陷及缺陷的特性。
第一节超声波探伤仪超声波探伤仪、探头和试块是超声波探伤的重要设备。
了解这些设备的原理、构造和作用及其主要性能的测试方法是正确选择探伤设备进行有效探伤的保证。
一、超声波探伤仪概述1．仪器的作用超声波探伤仪是超声波探伤的主体设备，它的作用是产生电振荡并加于换能器（探头）上，激励探头发射超声波，同时将探头送回的电信号进行放大，通过一定方式显示出来，从而得到被探工件内部有无缺陷及缺陷位置和大小等信息。
2．仪器的分类超声仪器分为超声检测仪器和超声处理（或加工）仪器，超声波探伤仪属于超声检测仪器。
超声波探伤技术在现代工业中的应用日益广泛，由于探测对象、探测目的、探测场合、探测速度等方面的要求不同，因而有各种不同设计的超声波探伤仪，常见的有以下几种。
1）按超声波的连续性分类①脉冲波探伤仪：这种仪器通过探头向工件周期性地发射不连续且频率不变的超声波，根据超声波的传播时间及幅度判断工件中缺陷位置和大小，这是目前使用最广泛的探伤仪②连续波探伤仪：这种仪器通过探头向工件中发射连续且频率不变(或在小范围内周期性变化)的超声波，根据透过工件的超声波强度变化判断工件中有无缺陷及缺陷大小．这种仪器灵敏度低，且不能确定缺陷位置，因而已大多被脉冲波探伤仪所代替，但在超声显像及超声共振测厚等方面仍有应用。
③调频波探伤仪：这种仪器通过探头向工件中发射连续的频率周期性变化的超声波，根据发射波与反射波的差频变化情况判断工件中有无缺陷。
医用超声探头原理
医用超声探头原理
医用超声探头是医学超声成像系统的关键部分，它负责发射和接收超声波信号。
探头内部包含多个发射与接收元件（晶体），一般为聚焦式阵列，通过电信号的控制，能够将超声波束聚焦在感兴趣的区域。
发射元件工作时会产生超声波脉冲，然后通过透明介质如凝胶传入被检查的部位。
当超声波遇到组织或器官时，部分能量会被吸收、反射或折射，形成回波信号。
接收元件则会接收这些回波信号，并将其转化为电信号，再通过探头内部的电路传给超声机进行信号处理。
为了实现更好的成像效果，医用超声探头通常采用多晶元件的阵列形式。
这种设计可以在不同方向上发射和接收超声波，形成多个传感点，从而实现多角度、三维成像。
此外，为了提高成像分辨率和深度，探头通常会采用多频率的工作模式。
不同频率的超声波在组织中的传播速度和散射特性不同，通过组合使用不同频率的超声波可以获取更清晰的图像信息。
总之，医用超声探头通过发送和接收超声波信号，利用回波信号生成组织的图像。
其采用多晶元件的阵列形式，多频率的工作模式和聚焦技术等设计，能够实现更精准、高分辨率的成像效果，为医学诊断提供了重要的技术支持。
超声波探头 工作原理
超声波探头工作原理超声波探头是一种常用的医疗设备，用于检测人体内部的器官和组织。
它的工作原理是利用超声波的传播和反射特性来获取图像信息。
超声波探头由超声发射器和接收器组成。
超声发射器通过电信号将电能转换成超声波能量，然后将超声波能量传播到被检测物体内部。
超声波传播过程中会与不同组织和器官产生反射，这些反射信号会被超声探头的接收器接收到。
超声波在不同组织和器官中的传播速度不同，这是因为不同组织和器官的密度和弹性模量不同。
根据声波传播速度的差异，超声波探头可以将不同组织和器官的界面显示为不同的亮度或颜色。
这样，医生可以通过观察超声波图像来判断人体内部的病变情况。
超声波探头的工作原理可以用以下步骤来描述：1. 发送超声波：超声发射器会产生高频的电信号，通过压电材料的振荡来将电能转换成超声波能量。
超声波能量会从探头的发射面发射出去，传播到被检测物体内部。
2. 超声波传播：超声波在被检测物体内部传播时会与不同组织和器官发生相互作用。
当超声波遇到物体的界面时，会发生反射、折射和散射等现象。
这些现象会导致超声波的传播方向和强度发生变化。
3. 接收反射信号：超声波探头的接收器会接收到反射回来的超声波信号。
接收器会将接收到的超声波信号转换成电信号，并传输给处理系统进行处理。
4. 图像重构：处理系统会对接收到的超声波信号进行处理和分析。
根据超声波信号的强度和时间延迟，处理系统可以确定不同组织和器官的位置和形态。
最后，处理系统会将这些信息以图像的形式显示出来。
超声波探头的工作原理基于声波的传播和反射规律，通过探头的发射和接收装置来实现对超声波信号的产生和接收。
通过分析和处理接收到的信号，超声波探头可以生成人体内部的图像，为医生提供诊断依据。
它具有无创、无辐射的特点，因此被广泛应用于医学领域的诊断和治疗中。
超声波探头是一种利用超声波传播和反射特性的医疗设备。
它通过发射和接收超声波信号来获取人体内部的图像信息，从而实现对疾病的诊断和治疗。
超声无损检测的工作原理
超声无损检测的工作原理
超声无损检测是利用超声波在材料中传播时受到材料内部缺陷的反射、散射和透射等现象，来检测材料内部缺陷的检测技术。
具体工作原理如下：
1. 发射超声波：将超声波发射器发送出来的超声波通过探头传入被检测物体内部。
2. 受反射：当超声波遇到对象边界或缺陷时，将会发生反射波，这时探头会接收到这个反射波信号。
超声波可以检测到物体内部的各种缺陷，如气孔、夹杂、裂纹等。
3. 接收信号：反射波信号通过探头传回电子仪器中，并将其转化成电信号。
4. 信号处理：通过信号处理器对接收到的信号进行调整和优化，使其更适合于人工或自动分析；
5. 分析结果：通过分析软件进行数据分析和处理，最后得出针对缺陷的定量定性分析结果。
通过上述过程，可以探测出被检测物体内部的缺陷，并获得相应的信号和数据，
从而进行分析评估。
简述超声探头的基本结构、材质和基本原理
简述超声探头的基本结构、材质和基本原理超声探头是超声波检测仪的关键组成部分，是将超声波从物体表面反射到探头内部，然后将超声波信号转换成电信号传输给接收机的装置。
它的基本结构由换能器、声材料和探头电缆组成。
一、换能器换能器由声发射源和声接收元件组成，其中声发射源可以是电声换能器，也可以是非电声换能器。
换能器具有换能、聚焦和抑制反射等作用。
1、电声换能器电声换能器是通过在一个容积内放置一个电磁振荡器，并能够产生振荡的振幅和频率的条件下，把电能转换为声能的器件。
它的工作原理是电声变换：在固定频率下，振荡的电压产生磁场，磁力和电力一起产生振动，然后将振动转换成声能，从而把变化的电能转换成声能。
2、非电声换能器非电声换能器不需要电磁振荡器，也不需要进行变换，可以直接将输入的能量转换为声波。
它的工作原理是：利用液体、固体或气体的压缩或膨胀将外界的能量转换为声能。
二、声材料声材料的主要作用是改变超声频率和改善超声波传播效果，一般来说，声材料有以下几种：1、润滑剂：润滑剂可以减少换能器表面的摩擦，增加换能器的灵敏度，延长换能器的使用寿命。
2、填充剂：填充剂是用来改变声音传播方向和调节声音的传播效果的特殊材料，一般是用于改变换能器的振动方式，以获得更好的测量结果。
3、保护材料：保护材料的功能是防止换能器表面的水分，避免换能器的振动和密封。
三、探头电缆探头电缆用于将换能器和接收机连接起来，一般由五个部分组成：屏蔽层、散热层、数据传输层、聚合层和接线层。
另外，超声探头材质一般为不锈钢、铝合金、硅胶等，材质选择合理可以延长探头的使用寿命。
超声探头的基本原理是利用换能器将外部的能量转换为声能，声能再通过探头电缆传输到接收机，接收机将声能转换为电能，然后再转换成显示图像。
医学超声探头的原理和作用
医学超声探头的原理和作用医学超声探头原理和作用医学超声探头是医学超声仪器中的重要组成部分，其主要原理是利用超声波在人体组织中的传播和反射特性，通过探头的发射和接收功能，得到图像，以实现医学诊断和治疗。
一、医学超声探头的原理医学超声探头的原理可以分为以下几个方面：1. 压电效应：医学超声探头通常采用压电材料，如石英晶体、陶瓷等。
在电场刺激下，这些材料会发生压电效应，即产生机械变形。
利用这种效应，可以通过电场激励使压电材料振动，进而产生超声波。
2. 脉冲波发射：医学超声探头通过脉冲波发射超声波。
当材料受到电场激励时，它会发生机械振动，从而产生超声波脉冲。
脉冲的形状和振动频率取决于探头的设计和驱动电压。
3. 脉冲波接收：医学超声探头除了用于发射超声波，还用于接收反射回来的超声信号。
当超声波穿过组织时，会发生反射和散射，返回探头的接收元件上。
接收元件可以将机械振动转化为电荷信号，然后通过信号处理电路将其转化为图像。
4. 声束特性：医学超声探头的发射和接收元件的几何形状和排列方式会直接影响声束的特性。
声束是指超声波在媒质中传播时的能量密度分布。
医学超声探头通常采用聚焦技术来改善声束的聚焦能力，从而获得更清晰的图像。
5. 多普勒效应：医学超声探头还可以利用多普勒效应来测量流体的速度和方向。
当超声波遇到流体运动时，会发生频率移动，这个频率移动与流体速度成正比。
通过测量频率移动的大小和方向，可以得到流体运动的信息。
二、医学超声探头的作用医学超声探头在医学领域起到了重要的作用，主要有以下几方面：1. 诊断：医学超声探头可以用于各种疾病的诊断，如肿瘤、器官疾病、血管病变等。
通过探头的发射和接收功、处理信号，可以获得人体内部组织的图像，从而帮助医生做出准确的诊断。
2. 导向：医学超声探头可以用于手术导向。
在一些手术过程中，医生需要直观地了解手术操作区域的情况，以确保手术的准确性和安全性。
通过超声探头的实时成像功能，医生可以清晰地看到手术区域的结构，以进行精确的操作。
超声波探头的工作原理
超声波探头的工作原理超声波探头主要由发射器（也称为元件）和接收器组成。
发射器会产生高频振荡信号，转换成机械振动，通过聚焦和耦合介质将振动传递到被探测物表面，其中常用的传输介质是水或者凝胶。
被探测物表面会反射一部分超声波能量，这部分能量会被接收器接收到。
接收器将接收到的信号转换成电信号，然后通过信号处理和成像算法，最终形成被探测物的图像。
1.超声波的传播：超声波是一种机械波，是由发射器产生的机械振动信号在介质中传递形成的能量波。
发射器一般采用压电晶体，如压电陶瓷。
压电晶体具有反压电效应，即在外加电场的作用下产生的机械变形，反之机械变形也能产生电荷变化。
当外加电场改变时，压电晶体会发生机械振动，产生高频超声波。
这些超声波在介质中以传递能量的形式向前传播。
2.超声波的接收：当超声波到达被探测物表面时，一部分能量会被物体表面反射回来。
接收器一般也采用压电晶体，将反射回来的超声波能量转换成电信号。
由于接收器和发射器的原理相同，所以同样也是利用压电效应转换电信号。
接收器接收到的信号包含了被探测物的信息。
超声波探头的工作原理还与探头的物理结构密切相关。
通常，探头采用特殊的设计和构造来实现不同的探测目标和应用。
例如，医疗超声波探头使用线阵或者面阵的发射器和接收器，可以实现不同方向的聚焦和扫描。
而工业无损检测中的超声波探头通常采用单个晶体或者多个晶体的探头，可以实现不同的探测深度和分辨率。
综上所述，超声波探头的工作原理是基于超声波在介质中传播的特性来实现对被探测物的检测和成像。
发射器产生超声波，通过介质传递到被探测物表面，部分超声波能量被物体表面反射回来，并由接收器转换为电信号。
通过信号处理和成像算法，最终形成被探测物的图像。
超声波探头的具体工作原理还与探头的物理结构和设计相关。
超声波探头原理
超声波探头原理超声波探头是一种利用超声波进行探测和测量的设备，它在工业、医疗、科研等领域有着广泛的应用。
超声波探头的原理是基于声波在不同介质中传播速度不同的特性，通过探头发射超声波并接收回波信号，从而实现对被测物体的检测和测量。
本文将对超声波探头的原理进行详细介绍，以便读者更好地理解其工作原理和应用。
首先，超声波探头的工作原理是基于超声波在不同介质中传播速度不同的特性。
当超声波通过不同介质传播时，其传播速度会受到介质密度、弹性模量等因素的影响而发生改变。
因此，当超声波遇到被测物体表面或内部的界面时，会发生反射、折射、透射等现象，从而产生回波信号。
通过测量回波信号的时间、幅度等参数，就可以得到被测物体的结构、形状、缺陷等信息。
其次，超声波探头通常由发射元件和接收元件组成。
发射元件可以是压电陶瓷、磁致伸缩材料等，其工作原理是施加电压或磁场使其产生机械振动，从而发射超声波。
接收元件则可以是与发射元件相同的材料，也可以是压电传感器、磁致伸缩传感器等，其工作原理是接收超声波并将其转换为电信号。
通过控制发射元件的工作频率、脉冲宽度等参数，以及对接收到的回波信号进行放大、滤波、数字化等处理，就可以实现对被测物体的精确探测和测量。
此外，超声波探头的工作原理还与超声波的传播路径、声束特性、衍射效应等有关。
超声波在介质中传播时会发生散射、衍射等现象，从而影响其传播路径和声束形状。
因此，在实际应用中，需要根据被测物体的特点选择合适的探头类型、频率、波束角度等参数，以确保获得准确的检测和测量结果。
总之，超声波探头是一种利用超声波进行探测和测量的设备，其工作原理是基于超声波在不同介质中传播速度不同的特性。
通过发射超声波并接收回波信号，就可以实现对被测物体的检测和测量。
超声波探头的工作原理涉及声波的传播特性、探头的结构和参数选择等方面，需要综合考虑多种因素才能实现准确的检测和测量。
希望本文对读者能够有所帮助，更好地理解超声波探头的原理和应用。
超声探头原理
超声探头原理超声探头是超声波传感器的核心部件，是超声波传感器的发射和接收装置，也是超声波传感器能够实现测距、测厚、探伤等功能的关键部件。
超声探头的原理是基于超声波在不同介质中传播时的特性，通过超声波的发射和接收来实现对被测物体的检测和测量。
超声探头的原理主要包括超声波的发射和接收原理、超声波在材料中的传播原理以及超声波的检测原理。
首先，超声探头的发射原理是利用压电效应将电能转换为机械能，通过压电陶瓷产生超声波。
当施加电压时，压电陶瓷会发生形变，产生超声波。
而超声探头的接收原理则是利用压电效应的逆过程，将超声波转换为电信号。
当超声波作用于压电陶瓷时，压电陶瓷会产生电荷，从而生成电信号。
通过这种方式，超声探头可以实现超声波的发射和接收，从而实现对被测物体的检测和测量。
其次，超声波在材料中的传播原理是超声探头能够实现测距、测厚、探伤等功能的基础。
超声波在材料中传播时会发生折射、反射、衍射等现象，这些现象会受到材料的声速、密度、弹性模量等因素的影响。
通过对超声波在材料中传播过程的分析和处理，可以实现对材料性能的检测和测量。
最后，超声探头的检测原理是利用超声波在材料中传播时的特性，通过对超声波的发射和接收信号进行分析和处理，来获取被测物体的信息。
通过对超声波的传播时间、幅度、频率等参数的测量和分析，可以实现对被测物体的缺陷、厚度、密度等信息的获取。
总的来说，超声探头是超声波传感器的核心部件，其原理是基于超声波在材料中传播的特性，通过超声波的发射和接收来实现对被测物体的检测和测量。
超声探头的原理包括超声波的发射和接收原理、超声波在材料中的传播原理以及超声波的检测原理。
通过对超声探头原理的深入理解，可以更好地应用超声波技术进行检测和测量。
b超探头工作原理
b超探头工作原理
B超探头是超声波成像仪的重要组成部分，它通过发射和接收
超声波来进行图像的获取。
以下是B超探头的工作原理：
1. 超声波的发射：B超探头内部包含一个或多个压电晶体，称
为发射晶体。
该晶体在接受到来自主机的电信号后，会产生超声波波束。
这些超声波波束随后通过探头的表面发射出去。
2. 超声波的传播：发射出来的超声波波束在人体组织内传播。
超声波在不同的组织之间传播速度不同，当波束遇到不同组织的界面时，一部分能量会发生反射，一部分能量会继续传播。
3. 超声波的接收：B超探头内部同样包含一个或多个接收晶体，称为接收晶体。
当被探测的组织反射回来的超声波波束到达探头时，接收晶体会将其转化为电信号。
4. 电信号转换：接收晶体将接收到的超声波信号转换为电信号后，通过探头内部的电路传送到主机。
5. 图像生成：主机接收到来自探头的电信号后，通过处理、放大和转换等操作，将其转换为图像。
这些图像可以通过显示器上观察到，供医生和技术人员进行诊断和分析。
总结：B超探头通过发射和接收超声波来获取图像信息，利用
超声波在不同组织之间传播速度不同以及反射原理，实现对人体内部结构的成像。
超声波探头原理
超声波探头原理超声波探头是一种常见的非破坏性检测仪器，它利用超声波在材料中的传播特性来检测材料的内部缺陷和结构。
超声波探头原理涉及到超声波的产生、传播和接收等方面，下面将对超声波探头原理进行详细介绍。
超声波的产生。
超声波是指频率高于人类听觉范围（20kHz）的声波，通常是通过压电效应产生的。
压电晶体在受到外加电压作用时会发生形变，从而产生机械振动。
这种机械振动会向周围介质传播，形成超声波。
因此，超声波的产生是通过压电晶体的压电效应实现的。
超声波的传播。
超声波在材料中的传播是其探测原理的核心。
当超声波遇到材料内部的缺陷或界面时，会发生多种现象，如反射、折射、散射等。
这些现象会导致超声波的传播路径发生变化，从而可以通过接收到的超声波信号来判断材料内部的情况。
传统的超声波探头通常是将超声波发射到被测材料中，然后接收反射回来的超声波信号，通过分析这些信号来获取材料内部的信息。
超声波的接收。
超声波探头的接收部分通常也是利用压电效应来实现的。
当超声波到达探头表面时，会引起压电晶体产生电荷，这个电荷信号会被放大并转换成可视化的波形图或声波图形。
通过分析这些图形，可以得知材料内部的缺陷、结构和性质等信息。
超声波探头的原理在工业领域有着广泛的应用，比如在航空航天、汽车制造、建筑材料、医学影像等领域都有着重要的地位。
它能够快速、准确地检测材料内部的缺陷，对于确保产品质量和安全具有不可替代的作用。
总结。
超声波探头原理涉及到超声波的产生、传播和接收等方面，通过对这些方面的理解，我们可以更好地应用超声波探头进行材料的非破坏性检测。
随着科技的不断进步，超声波探头的原理和应用也在不断完善和拓展，相信它在未来会有更广泛的应用前景。
超声波探头原理
超声波探头原理超声波探头是一种利用超声波进行物体探测和成像的设备。
它是超声波技术中至关重要的组成部分，广泛应用于医学、工业、地质勘探等领域。
本文将介绍超声波探头的原理以及其在医学领域的应用。
一、超声波探头原理超声波探头通过发射和接收超声波波束来探测物体。
它由压电晶体、导波器和衰减器等组成。
当超声波探头接收到回波信号时，通过信号处理系统将信号转化为图像。
超声波探头的原理主要包括发射、接收和成像三个步骤。
1. 发射：超声波探头的压电晶体通过施加电压产生机械振动，从而发射超声波。
压电晶体的形状和振动频率决定了超声波的发射特性。
2. 接收：当发射的超声波遇到物体并发生反射时，探头的压电晶体会将机械振动转化为电信号。
这些电信号被放大并传输到信号处理系统进行处理。
3. 成像：通过对接收到的信号进行处理，超声波探头可以生成物体的图像。
成像的过程包括信号的滤波、放大和时差测量等步骤，最终得到高质量的图像。
二、超声波探头在医学领域的应用超声波探头在医学领域有广泛的应用。
它可以用于诊断和监测疾病，并提供实时的解剖和病理信息。
以下是超声波探头在医学领域的几个常见应用：1. 超声心动图：超声波探头可以通过对心脏进行成像，检测心脏的结构和功能，评估心脏病变。
它是心血管疾病诊断的重要工具。
2. 超声妇科检查：超声波探头可用于妇科检查，如检测子宫、卵巢、子宫颈等器官的异常。
它对于妇科疾病的早期诊断和治疗起到了重要作用。
3. 超声骨密度检测：超声波探头可用于测量骨骼的密度，评估骨质疏松症的风险。
它是一种无创、无辐射的检测方法，受到广泛应用。
4. 超声引导下的手术：超声波探头可以用于手术引导和监测。
医生可以通过超声波成像来定位和引导手术器械，提高手术的准确性和安全性。
三、总结超声波探头是一种利用超声波进行物体探测和成像的设备。
它通过发射和接收超声波波束来探测物体，并通过信号处理系统将信号转化为图像。
超声波探头在医学领域有广泛的应用，包括超声心动图、超声妇科检查、超声骨密度检测和超声引导下的手术等。
超声探头原理
超声探头原理超声探头是超声诊断中最关键的部分，它是将电能转化为超声波能量并将其传播到人体组织中进行扫描和接收反射回来的信号。
超声探头的原理基于声学和电学原理，主要包括发射和接收两个过程。
1. 发射原理超声探头发射超声波的原理是利用压电材料的压电效应。
压电材料在受到外界电场的作用下，会产生机械应变。
当外界电场频率与材料的固有频率相等时，压电材料会产生共振，从而使其产生较大的机械振动。
超声探头中的压电晶体就是利用这个特性，当通过晶体施加高频电压时，晶体发生振动，从而产生超声波。
2. 接收原理超声探头接收超声波信号的原理是利用压电材料的压电效应的逆过程。
当超声波通过探头时，会使探头中的压电晶体振动，产生电荷。
这些电荷会经过放大和滤波等电路处理后，最终转化为可视化的图像。
压电晶体的振动会导致探头上的传感器发生变化，产生电信号，这个信号就是通过超声波在人体组织中传播并反射回来的信号。
3. 探头结构超声探头一般由多个压电晶体组成，晶体的形状和排列方式各不相同，可以根据不同的应用需求进行选择。
常见的超声探头结构有线性探头、凸面探头和阵列探头等。
线性探头适用于浅表器官的检查，凸面探头适用于深部器官的检查，而阵列探头则可以提供多个方向的扫描，增加了图像的清晰度和分辨率。
4. 超声波传播与成像原理超声波在人体组织中的传播速度是已知的，因此可以根据超声波的传播时间来计算信号的传播距离，从而确定图像上的位置。
超声波在组织中传播时，会发生折射、散射、吸收和反射等现象。
这些现象会导致超声波的强度和传播方向的改变，从而产生不同的图像特征。
通过分析接收到的超声信号，可以根据信号的强度、时间和频率等信息，重建出人体组织的形态和结构。
总结起来，超声探头的原理基于压电效应，利用压电晶体的振动来发射和接收超声波信号。
超声波在人体组织中的传播和反射会产生不同的图像特征，通过对这些特征的分析，可以实现对人体器官的检查和诊断。
超声探头的结构和工作原理的不同，使得它在医学影像领域具有广泛的应用前景。
超声波无损检测原理及应用
20
超声检测技术
•
斜角探伤法是将纵波通过楔块、水等介质倾斜的入
射至工件的探测面，利用波型转换得到横波进行检测
的方法
•
该法是利用横波进行探伤，故又称横波法
•
横波法主要用于管材、焊缝等的检测
对于其他的工件的检测，则经常作为一
种有效的辅助手段。
21
超声波无损检测原理及应用
7
超声波无损检测原理及应用
1
超声检测的基本原理
2
超声检测设备
3
超声检测技术
4
超声检测的应用
5
超声检测的新近进展
8
超声检测设备
• 1.超声波检测仪
按
超
声
波
的
连
续
性
分
1
2
3
1.脉冲波检测仪
周期性的发射不连
续且频率固定的超
声波
根据超声波的传播
时间及幅度
2.连续波检测仪
周期性的发射连续
且频率不变的超声
波
患，操作安全
4
超声检测基本原理
• 3.超声波的产生和接收
声波是一种机械波，超声波是一种频率
很高的声波。使用具有压电或磁致伸缩
效应的材料便可产生超声波。当在压电
材料两面的电极上加上电压，他就会按
照电压的正负和大小，在厚度方向产生
伸、缩的特点。利用这一性质，若加上
超声波的接收是同超声波的发射完全
高频电压，就会产生高频伸缩现象。如
• 4.耦合剂
作用：排除探头与工件表面的空气，使超声波能有效的传入工件，以便检测
减小探头与工件表面的摩擦，延长探头的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波探头
四、探头种类
直探头－单晶片,双晶片,聚焦直探头
探 头 种 类
斜探头－横波探头,表面波探头 可变角探头 其它探头－充水探头,涡流超声探头,薄 膜探头
超声波探头
四、探头种类
直探头特点: 适用于探测晶片 正下方与声束方向 垂直的缺陷； 探测深度较大,适 用范围较广； 检测灵敏度高。
超声波探头
5
P 6×6 Ｋ 3
Ｋ值为3
Ｋ表示折射角 矩形晶片6×6ｍｍ 钛酸铅陶瓷 频率5MHz
超声波探头
二、压电效应
超声波探头
二、压电效应
压电效 应机理
正压电效应
应力
逆压电效应
电场
正压电效和逆 压电效应统称 压电效应。
超声波探头
三、探头结构组成
探头组成： 压电晶片、阻尼块、 外壳、电极、保护膜 （斜锲）、调谐线圈 压电晶片：实现声电相互转换； 阻尼块：吸收声能加大阻尼； 外壳：保护固定内部原件； 电极：实现晶片和电缆连接； 保护膜、斜锲：保护晶片、波形转换； 调谐线圈：实现探头与仪器最佳匹配。
现象与问题： 1、在超声波探伤中，超声波是从哪 里来的？又是怎样产生的？ 2、由于零件形状及缺陷位置多样性， 实际超声波探伤怎样满足这些要求呢？
超声波探头
超声波探头
教学目的：了解超声波探头发射和接受超声 波机理，掌握超声波探头种类和结构特点。
超声波探头
一、超声波探头功用
探伤用超声波是一种频率高达几百千 赫到几兆赫的高频脉冲弹性波。
探头种类表达法
探头名称 代号 直探头 Ｚ 斜探头（用Ｋ表示） Ｋ 斜探头（折射角表示） Ｘ 联合双探头（分割探头）FG SJ 水浸探头 BM 表面波探头 KB 可变角探头
超声波探头
五、探头表示方法
基本频率 晶片材料 晶片尺寸 探头种类 特征
2.5 Ｂ 20 Ｚ
直探头 园晶片直径20ｍｍ 钛酸钡陶瓷 频率2.5MHz
超声波探头
四、探头种类
聚焦探头特点: 具有良好的方向 性适用于探测曲 面零件与晶片垂 直方向上一定深 度的缺陷。
超声波探头
五、探头表示方法
超声波探头
五、探头表示方法
超声波探头
五、探头表示方法
基本频率 晶片材料 晶片尺寸 探头种类 特征
晶片材料表示法
压电材料 锆钛酸铅陶瓷 钛酸钡陶瓷 钛酸铅陶瓷 铌酸锂单晶 碘酸锂单晶 石英单晶 其它压电材料 代号 Ｐ Ｂ Ｔ Ｌ Ｉ Ｑ Ｎ
四、探头种类
斜探头特点: 适合探测探头斜下方不同角度方向的缺陷； 探测深度较小,适用直探头难以探测的部位； 检测灵敏度较高。
超声波探头
四、探头种类
双晶探头特点: 双晶片声场重叠区域灵敏度最高,一般用于定 向定位检测； 探测深度较小；检测灵敏度高较。
超声波探头
四、探头种类
可变角探头特点: 晶片产生超声波 的入射方向可以 改变。一个探头 可进行多个方向 上探测，是一种 多功能探头。
探头 缺陷 零件
Ｔ Ｆ Ｂ
显示器
超声波探头
一、超声波探头功用
电信号→探头→超声波→零件－－超声波发射； 零件内超声波→探头→电信号－－超声波接收；
探头 电信号 超声波
探头功用：是一种可逆的声电转换元件。在 探伤中起发射和接收高频脉冲弹性波作用。
超声波探头
二、压电效应
例如：石英又称 SiO2 ，它是一种 单晶三角晶体。具 有 3 个 极 化 轴 （ X1， X2，X3） 和 1 个 光 轴。
