大和电子皮带秤硬件说明

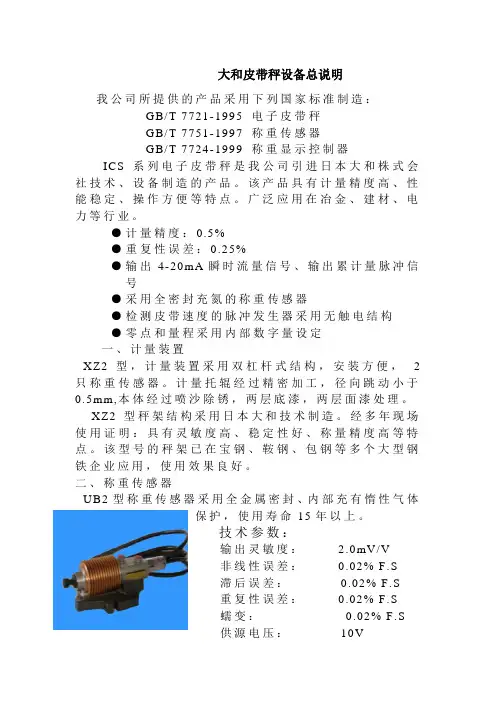

大和皮带秤设备总说明我公司所提供的产品采用下列国家标准制造：GB/T 7721-1995 电子皮带秤GB/T 7751-1997 称重传感器GB/T 7724-1999 称重显示控制器ICS系列电子皮带秤是我公司引进日本大和株式会社技术、设备制造的产品。
该产品具有计量精度高、性能稳定、操作方便等特点。
广泛应用在冶金、建材、电力等行业。
●计量精度：0.5%●重复性误差：0.25%●输出4-20mA瞬时流量信号、输出累计量脉冲信号●采用全密封充氮的称重传感器●检测皮带速度的脉冲发生器采用无触电结构●零点和量程采用内部数字量设定一、计量装置XZ2型，计量装置采用双杠杆式结构，安装方便，2只称重传感器。
计量托辊经过精密加工，径向跳动小于0.5mm,本体经过喷沙除锈，两层底漆，两层面漆处理。
XZ2型秤架结构采用日本大和技术制造。
经多年现场使用证明：具有灵敏度高、稳定性好、称量精度高等特点。
该型号的秤架已在宝钢、鞍钢、包钢等多个大型钢铁企业应用，使用效果良好。
二、称重传感器UB2型称重传感器采用全金属密封、内部充有惰性气体保护，使用寿命15年以上。
技术参数：输出灵敏度： 2.0mV/V非线性误差：0.02% F.S滞后误差：0.02% F.S重复性误差：0.02% F.S蠕变：0.02% F.S供源电压：10V零点输出：≤1%F.S输入电阻：350±10Ω输出电阻：351±2Ω电缆长度：2m绝缘电阻：＞5000MΩ零点漂移：0.02%F.S温度补偿范围：-10---+40℃允许温度范围：-30--+80℃额定输出温度影响：0.015%F.S零点温度影响：0.02%安全过载荷：150%三、测速传感器TD2000型测速传感器采用非接触式光偶测速元件检测速度信号。
将皮带速度转换成脉冲信号。
测速器本体采用铸件制造，由于自身较重，测速轮与皮带摩擦系数大，不发生丢转等情况，测速精度较高。
测速范围：0.05-5m/s输出脉冲频率：20-200HZ测速精度：0.02%四、称重显示控制器（DH-200）规格型号：DH-200电源：AC85~265V 20VA使用温度范围：-10~+50℃使用湿度范围：45~85%R.H重量：1.4Kg2精度模拟输入最大量程：DC 30mV供源电压；DC10V 300mA(最多可连接6只称重传感器A/D转换速度：100次/秒分辨力：400000字/30mV零点温漂：±0.2μV/℃量程温漂：±5PPM/℃非线性误差：±0.05%3、显示输送量显示：4位累计量显示：9位4、输入接口速度脉冲输入：频率数8-2000Hz 脉冲宽度：1ms以上测速器电源：DC15V 20mA5）、输出接口：模拟输出：2点DC 4-20 mA（负载电阻500Ω以下，输送量、负荷率、控制输出任何一种可选）脉冲输出：累计量（继电器输出）：脉宽10-1000ms 代表的重量值可设定，接点容量：AC264V DC125V。
大和皮带秤(YAMATO)校准规程
大和皮带秤（YAMATO）校准规程1、前提条件1.1 首先现场开皮带机稳定运转（无跑偏）一定时间后停下皮带机。
先测量皮带的周长长度（L）一至二次，测量值精确到mm。
1.2 然后启动皮带机，用秒表测量皮带机转过固定圈数所用的时间（T）三至五次。
（望园为2圈，角门为3圈）1.3 将实测数据分别取平均值得到L1、T1。
2、CFC-200仪表校准操作要领2.1 运转皮带机并确认仪表无错误代码出现，屏幕显示Weigh Mode（计量模式），最下一行P行末有数字显示。
2.2 固定圈数脉冲的获取2.2.1 按[SET]→[4]→[4]的顺序输入，进入脉冲调整画面。
2.2.2 按下[adj]键的同时按下秒表开始计时（[adj]键激活时，此按键左上角的红色LED灯被点亮，反之则灭），此时屏幕最下一行的Pulse行末的数值将自动向上累加。
2.2.3 当秒表计时等于T1时，停止秒表计时的同时按下[adj]键，停止脉冲累计。
按下[C]键“H”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累计的脉冲被写入仪表记录下来。
如只按[ENT]键而不按[C]键，则不写入。
这一步骤应做3次。
将最接近T1的那一次脉冲写入仪表。
然后按[SET]→[SET]→[SET]返回Weigh Mode（计量模式）。
2.3 零点调整2.3.1 按[SET]→[4]→[1]的顺序输入，进入零点调整画面。
2.3.2 再按下[adj]键，此按键左上角的红色LED灯被点亮，同时字母t后面出现以秒为单位显示的时间值（此值为脉冲调整输入的时间T1）并以倒计数的形式递减，此时屏幕最下一行的Tot行末的数值将自动向上或向下累加。
当此值变为零时，[adj]键左上角的红色LED灯熄灭。
2.3.3 观察屏幕最下一行的Tot行末的数值，这应该是一个接近零的值，然后按下[C]键，“init”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累计的公斤数被写入仪表记录下来。
如只按[ENT]键而不按[C]键，则不写入。
lc100说明书(2010-10-27)

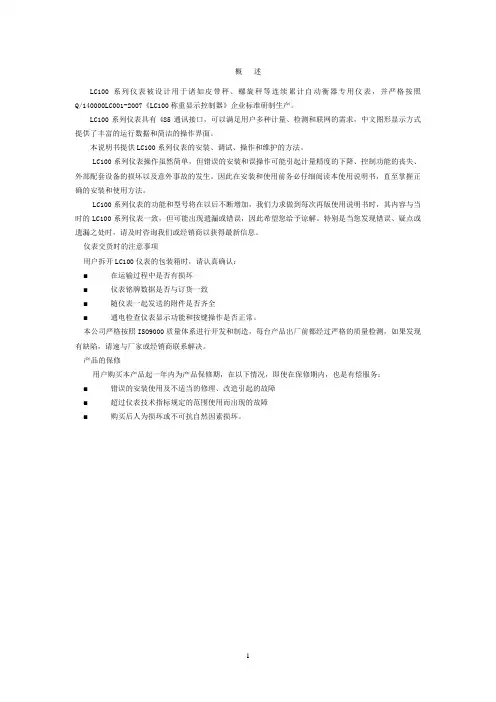

概述LC100系列仪表被设计用于诸如皮带秤、螺旋秤等连续累计自动衡器专用仪表，并严格按照Q/140000LC001-2007《LC100称重显示控制器》企业标准研制生产。
LC100系列仪表具有485通讯接口，可以满足用户多种计量、检测和联网的需求，中文图形显示方式提供了丰富的运行数据和简洁的操作界面。
本说明书提供LC100系列仪表的安装、调试、操作和维护的方法。
LC100系列仪表操作虽然简单，但错误的安装和误操作可能引起计量精度的下降、控制功能的丧失、外部配套设备的损坏以及意外事故的发生。
因此在安装和使用前务必仔细阅读本使用说明书，直至掌握正确的安装和使用方法。
LC100系列仪表的功能和型号将在以后不断增加，我们力求做到每次再版使用说明书时，其内容与当时的LC100系列仪表一致，但可能出现遗漏或错误，因此希望您给予谅解。
特别是当您发现错误、疑点或遗漏之处时，请及时咨询我们或经销商以获得最新信息。
仪表交货时的注意事项用户拆开LC100仪表的包装箱时，请认真确认：■在运输过程中是否有损坏■仪表铭牌数据是否与订货一致■随仪表一起发送的附件是否齐全■通电检查仪表显示功能和按键操作是否正常。
本公司严格按照ISO9000质量体系进行开发和制造，每台产品出厂前都经过严格的质量检测，如果发现有缺陷，请速与厂家或经销商联系解决。
产品的保修用户购买本产品起一年内为产品保修期，在以下情况，即使在保修期内，也是有偿服务：■错误的安装使用及不适当的修理、改造引起的故障■超过仪表技术指标规定的范围使用而出现的故障■购买后人为损坏或不可抗自然因素损坏。
第一章安全注意事项■请将仪表安装在金属等不可燃物体上，否则有发生火灾的危险。
■不要安装在有爆炸性气体的环境里，否则有爆炸的危险。
■仪表受损或内部元件不完备时，不要安装和运行，否则有可能发生事故。
■必须在确认仪表与输入电源完全断开的情况下，才能进行安装、拆卸或维护,否则有触电的危险。
cfc-110
CFC-110皮带秤控制器操作说明书地址：北京市大兴经济开发区金苑路17号邮编：102600电话：86-10-60215324 60213956(技术服务)概述CFC-110皮带控制器是北京首昌衡器公司在长期从事皮带控制仪表研究的基础上，运用最新技术推出的新一代皮带控制智能仪表，该仪表设计方法新颖独特，系统集成度高，输入输出控制功能强；系统精度高；稳定性能好。
它广泛用于冶金、矿山、化工、港口、仓储等配料系统。
目录第一部分 规格 (1)1-1．常规项 (1)1-2．模拟部份 (1)1-3．显示 (1)1-4．键输入 (2)1-5．输出部 (2)1-6．输入部分 (3)1-7．通信功能 (3)1-8．选购件 (3)第二部分 产品功能 (4)第三部分 各部位名称及其作用 (5)第四部分 控制器背面端子输入/输出定义 (7)第五部分 安装说明及电源接线图 (9)5-1．必要的环境条件 (9)5-2．接线 (9)5-3．电源 (9)5-4．接地线 (9)5-5．控制器安装尺寸 (10)5-6．控制器接线图 (11)第六部分 操作及调整 (12)6-1．功能参数一览表 (12)6-2．通信地址表 (15)6-3．操作说明 (17)6-4．参数修改 (19)6-5．接口测试 (20)6-6．标定 (20)6-7．流量给定输入及控制输出和流量输出标定.............................. (22)第七部分 常见故障诊断 (25)7-1． 控制器报警设置及说明 (25)第八部分 配件清单 (26)第九部分 协议 (27)9-1．兼容CFC-100(带COM板)连续输出协议.................................. (27)9-2．MODBUS-RTU连续输出协议......................................................... (28)9-3．MODBUS-RTU协议.................................................................. (28)第一部分规格1-1．常规项◇ 控制器名称 CFC-110◇ 电源 （85～265）VAC,50Hz,15W◇ 使用温度范围 （−10～50）℃◇ 使用湿度范围 （10%～85%）RH 不结露◇ 外形尺寸 175（高）×100(宽)×273(长)mm◇ 重量 3kg1-2．模拟量◇ 模拟输入 通道1： 荷重传感器输入通道。
Yamato（大和）CFC-100皮带秤控制器CFC-100
Yamato（大和）CFC-100皮带秤控制器CFC-100Yamato（大和） CFC-100 皮带秤控制器CFC-100简要介绍：CFC-100是用于皮带输送机和定量给料机的集多种功能于一体的具有世界先进水平的电脑控制器,它具有4种不同的功能。
可接受与皮带机上通过的物料重量成比例的模拟信号和与皮带速度成比例的脉冲信号，转换为流量信号后与设定值比较，输出控制信号。
CFC －100可作为普通演算功能或演算调节功能使用，也可根据测量对象选择到大小能力切换演算调节功能或自动角度补正演算功能。
自我诊断功能或模糊控制功能（选购件）的安装，很大程度上提高了系统的可靠性。
另外，CFC－100在功能上大大提高的同时其体积却比原来减小了一半，高效而严密的设计能满足各种控制系统的要求。
CFC-100性能描述：适用电源范围：AC85－264V功能及特点主要功能：1.自我诊断功能自动监视内部的ROM和RAM，发生异常时在异常LED上显示，也可显示异常的来历和次数，另外，重要参数如累计值，异常偏差和设定给料速度均被能用5年的备用电池组保护，即使停电这些参数也不会丢失。
2.很强的抗干扰能力皮带秤周围存在噪声等干扰源，CFC－100在设计时就对此作了充分的考虑。
具有很强的抵抗噪声或其它干扰的能力。
3.可与各种不同的传感器连结输入信号范围较宽，可与各种传感器直接连结。
（输入电压：30mV最大，激励电压：10VDC）若不使用传感器时，也可接受DC4－20mA,DC1-5V的信号。
4.比率式高精度A／D输入传感器信号经高分辨率的A／D变换器后，以每秒25次的速度读入CPU，通过比率式电压测量法以确保±0.1%的高精度测量。
5.调整简便准确只需按一次键就能准确而简便地完成系统的调零及量程调整。
计量功能调整步骤也相当快捷。
6.外部通信功能控制器有标准配置RS232C接口，可输入设定值，称量值可输出到外部设施，通讯还可先选配RS422异步串口，与上位系统远程通讯，可完成设定、标定及重量数据监测等任务。
CFC-200C皮带秤培训
三线大和配料秤、皮带秤原理,调校方法宁国三线大和秤共计14台,其中计量秤1台(3008),配料秤13台(3304(2) .3306.3305(1)-1.3305(2)-2.3308(2) .3909A/B.3310A/ B.3311A/B.3311A/B),现就其原理及调校简介如下:一．称重原理:在理想状态下,皮带有效称量段L上,物料重量G。
设q为单位长度上的物料重，则物料重可用公式G=q*L计算，而传感器的受力是与G成正比的。
瞬时流量Qt=q*Vt,只要测得荷重传感器量和速度传感器量，就可测得物流量。
二．CFC-200仪表操作一）面板说明：1．正面板：程序段：OP：计量中CLB：调试中F：输送量报警L：负荷率报警S：速度报警D：偏差报警SET：设定值报警DEV：偏差表状态块：L：负荷率（0-100%）S：输送量设定值C：控制输出（对应4-20mA信号）P：速度水平（在速度输入时显示输入周波数）P1:累计量（单位kg）2．背面板：◆CON1：传感器插口◆CN2：串行输出输入插口◆CN3：控制输出输入插口◆F-CN1：模拟脉冲输出输入插口◆F-CN2：继电器接点端子座二）常用操作：●[SET]+[1]:计量设定●[SET]+[3]:地址选择●[SET]+[4]+[1]:初始调整●[SET]+[4]+[2]: 砝码调整●[SET]+[4]+[3]:量程调整●[SET]+[4]+[4]:脉冲调整●[SET]+[7]+[1]:累计值初始化●[SET]+[7]+[2]:偏差初始化●[SET]+[7]+3]:出错履历初始化●[SET]+[9]: 出错履历确认三．变频器参数设置：设定植名称◆n1 4 参数写入禁止选择◆n3 1 运行指示选择 1远距离操作方式◆n4 3 频率指令选择（3：4-20mA,0:手动）◆n11 50 最大输出频率◆n12 400 最大电压◆n13 50 最大电压输出频率◆n14 2.5 中间输出频率◆n15 24 中间输出频率电压◆n16 1.3 最低输出频率◆n17 24 最低输出频率电压◆n36 1.9 电机额定电流◆n37 0 电机热保护选择◆n50 1 正转运行指令◆n53 5 故障复位有效◆n57 0 故障◆n58 1 运行中◆n59 2 频率一致◆n66 1 输出电流◆n67 1.00 监视增益附： CFW定量皮带秤调试步骤一．准备工作：(1). 仪表解锁,使[AUTO],[EX]指示灯熄灭,依次按[SET]+[3]键将地址Adr99-1值改为1，Adr99-2值改为2.将变频器n04参数由3改为0(自动变为手动),启动皮带秤,手动将频率调到50Hz.是秤达到设计最大速度。
YAMATO-TS100说明书统一版
目录概述第一部分 规格第二部分 功能介绍和操作说明2.1 按键功能说明2.2 状态标志符2.3 地址参数说明第三部分 检定说明3.1 准备工作3.2 四角调整3.3 量程标定第四部分 错误信息的说明4.1 错误编码的定义4.2 错误信息的清除第五部分 输入输出接口的说明5.1 串口电缆连接插座针脚分配5.2 打印接口连接插座阵脚分配5.3 输入输出插座CN35.4 模拟量输出DC4～20mA特性 第六部分 外形尺寸图概述TS-100称重显示仪表是一款使用数字传感器的智能称重仪表。
具有数据报表管理、打印的特点。
可广泛用于料斗秤、数字式汽车衡、轨道衡及各种电子台秤，并可配接大屏幕显示器及计算机进行使用，为企业实现计量管理现代化提供有效的保证。
仪表主要特点如下：z数字传感器专用。
z使用高亮的荧光显示屏，显示内容丰富，界面操作方便。
z提供RS232/RS485异步串行通讯接口，可与PC或PLC通讯。
z仪表提供一路4～20mA模拟量输出。
z功能数据存储在EEPROM中可永久保存。
z具有数据报表管理、打印功能，过磅单保存于非遗失的铁电存储器内。
数字传感器的主要特点：z高精度、高可靠性：采用数字化误差补偿方式和高集成电子元件，采用软件实现传感器的线性、零点、额定输出、温漂、蠕变等性能参数的综合补偿，克服了采用模拟量补偿的随机性误差，消除了人为因素对补偿的影响，大大提高了传感器综合精度和可靠性。
z一致性、互换性好：一般模拟式传感器的输出一致性误差在0.1%以内，而数字传感器达到了0.02%以内，甚至更高，所以其在应用时具有良好的互换性。
z抗干扰能力强：称重系统使用数字化信号传输和数字滤波技术，传感器的信号传输距离大大提高，可达1200米，抗干扰能力明显提高，数字传感器内模拟信号的传输距离极短，同时传感器外壳（弹性体）本身又是一个良好的屏蔽罩，仅这两个特点决定了其抗干扰能力的优势。
z组秤方便、易维护：由于使用总线式的组秤方式，每只传感器具有唯一编号，组秤后可显示每只传感器的称重状态，便于故障查询。
上海大和电子皮带秤介绍
Yamato 轮式测速器（脉冲发生器）
日本产业用测速器著名品牌 ＮＥＭＩＣＯＮ 机芯
ＬＥ６２６
质量管理和质量控制
Yamato
ISO 9000
上海大和衡器有 限公司在1996年 获得 ISO9000 至今 已经连续20年
日本大和在世界各地
总公司 分支机构 海外分支机构 德 国 美 国 加拿大 UK Korea 日本兵库县明石市 在日本有10个分公司/9个专卖店
上海大和衡器皮带秤简介
Yamato
占地面积50000平米，厂房面积20000平米，投资总额2000万美金， 注册资金8000万元人民币。
上海大和简介
1982
Yamato
原上海东昌计量厂引进日本大和电子计价秤技术。目前国内市场 90%以上的计价秤基本上均沿用日本大和的计价秤技术。 1990 上海东昌计量厂与日本大和正式合资。中方控股65%，日方控股 35%。产品以电子计价秤、台秤等普通电子衡器为主。 1998 中日双方经协商扩大合资企业规模，共同增资1060万美金，日方控 股70%，中方控股30%。产品从普通秤转向主要以工业衡器为主。 1999 首次以定量给料机为龙头打入中国水泥巨头海螺集团，同年获得山 东聊城、荷泽电厂给煤机定单36台，首次进入发电行业。此外在宝 钢获得钢卷秤和汽车衡定单，该2种产品在宝钢的占有率达100%。 2003 上海大和获得 大发展的一年，该年获得浙江、贵州、山西、河南、 宁夏、黑龙江等省市发电行业各种给煤机逾150台，并向日本、台 湾、马来西亚等国家和地区出口各种给煤机约50台；获得定量给料 机定单近200台；钢卷秤约20台；从而奠定了上海大和作为电力、 钢铁、水泥等行业的工业衡器主要供货商的地位。 2004-2010 工业衡器获得了跨越式的发展，产品遍布钢铁、化工、电力、食 品等行业，产值接近2亿。
azbil 多重燒嘴控制器 火焰繼電器 FRS100 使用說明書
No﹒ CP-UM-5104C多重燒嘴控制器 火焰繼電器FRS100使用說明書非常感謝您購買多重燒嘴控制器火焰繼 電器FRS100。
本使用說明書記載了正 確安全使用本機的必要事項。
對於承擔使用本機的裝置設計、 維 護人員請務必閱讀，並在理解的基礎 上使用本機。
另外，本使用說明書不 僅在安裝時使用，在維護、故障處理 時也是必不可少的，請常備此手冊以 便使用。
使用上的限制本產品是在一般設備上使用為前提開發、設計和製造的。
在下列有安全性要求的場合使 用時，請在周全考慮了故障保全設計、冗餘設計及定期維護等系統和設備整體的安全性 的情況下使用。
• 以人體保護為目的的安全裝置 • 輸送設備的直接控制（運行停止等） • 航空設備 • 航天宇宙設備 • 原子能設備等 請勿把本產品用在與人身安全直接相關的用途上。
要求請確保把本使用說明書送到本產品使用者手中。
請確認您購買的產品型號和本使用說明書的規格一致。
禁止擅自複印和轉載本使用說明書的全部或部分內容。
今後內容變更時恕不事先通知。
本使用說明書的內容經過仔細審查校對，萬一有錯誤或遺漏，請向本公 司提出。
對客戶的應用結果，本公司有不能承擔責任的場合，請諒解。
1998 Yamatake Corporation ALL RIGHTS RESERVED安全注意事項■圖示說明此安全注意事項的目的：爲了正確安全使用本産品，防患於未然以免給您及其他人 造成人身損害或財産損失。
請務必遵守安全注意事項。
本書中使用了各種圖形符號。
其顯示的含義見下所示，請認真理解所述內容。
警告 的危險情況。
注意 當錯誤使用本產品時，可能會造成使用者輕傷或財物 損失的危險情況。
■圖示例本符號表示使用上必須“注意”的內容。
當錯誤使用本產品時，可能會造成使用者死亡或重傷本符號表示必須“禁止”的內容。
本符號表示必須執行的“指示”內容。
i警告本機是間歇運轉用燃燒安全控制器，請用於24小時以內啟停1次以上的裝置， 不能用於連續燃燒的裝置。
大和CFC100皮带秤控制器安全操作规定
大和CFC100皮带秤控制器安全操作规定为确保大和CFC100皮带秤控制器的正常使用和操作人员的人身安全，制定本安全操作规定，操作人员必须严格遵守。
一、控制器的基本性能大和CFC100皮带秤控制器是一种集称重、计数、总量累计于一身的综合性控制器。
在正常使用中，可以精确的按重量或数量计量、累计。
该控制器具备以下基本性能：1.计量精度高，重量及数量计量精确且稳定。
2.现场人机交互界面方便。
3.有数据传输和存储功能，在计量过程中，可以将重量及数量信息存储，方便后续统计查询。
二、安全操作规定1.操控人员必须熟悉控制器的基本操作方法，严禁未经许可的人员操作。
2.在使用前，操作人员必须对控制器及相关设备进行检查和维护，确保设备没有故障或者存在安全隐患。
3.严禁在操作控制器时饮酒或服用其他影响正常操作的药物。
4.严禁在潮湿、多尘、高温或寒冷的环境下使用控制器。
5.操作人员必须熟练掌握操作方法，按照说明书进行操作，未经许可严禁改动控制器的任何设置，以免造成人身或设备损害。
6.在操作控制器时，必须保持清醒，注意安全，严禁随意移动或拆卸控制器以及任何部件，严禁在运行中开启控制器保护装置或强制停止控制器。
7.控制器使用完毕后，必须按照规范对其进行保养、维护和保管，确保下一步的操作顺利进行。
三、故障操作规定1.如果发现设备有异常情况，应及时停止使用，保持现场安全，并及时联系维修人员进行维修、检查或更换设备。
2.在维护、检修或更换设备时，必须按要求进行操作，严禁擅自拆卸、更换配件或芯片，以免造成进一步的设备故障。
3.如遇不可预见的重大事故，必须立即通知相应人员，协同救援、召警或采取紧急避险措施。
四、操作人员的安全意识教育为保证操作人员的生命财产安全，提高设备的正常使用率，必须定期进行安全教育培训，在工作中建立起正确的操作流程和安全意识。
培训内容包括：1.设备的使用规范、安全操作指导、故障操作规定、现场应急措施等。
2.熟悉运行设备的相关技术知识、常见故障及排除方法等。
CFC100-C使用说明
CFC100调试步骤按键说明：1.AUTO/MANUAL 手自动切换2.DISPLAY：显示切换3.START:换挡键标称时用4.N/F:功能切换键5.MODECHANGE:运行方式切换键6.ENT:确认键7.▲▼变更设定值及参数显示说明：F1:累计值复位 F2:显示报警内容 F3：偏差复位 F4:控制输出的比值 F5:速度传感器的值标称步骤：在标定时确认皮带上无任何载荷。
1．在皮带上做记号，记录皮带运行整2圈的时间。
2.初始标定：仪表设定为初始P模式：皮带开启保持和第1步频率相同按下（START，灯亮）等（START）的灯灭时出现2圈的脉冲个数，按下（DISPLAY）3秒后出现闪烁(MEM)按下（ENT）当前的脉冲数会自动存入A06地址。
3.零点标定仪表设定为Z模式：按下START灯亮，待灯灭后此时负荷率输送量为“0”。
ZERO 灯闪烁，按下（DISPLAY）3秒后出现闪烁(MEM)按下（ENT）当前的零点系数会自动存入A00地址按下ENT确定，显示为“0”，表示误差在允许范围内。
按DISPLAY，显示零点值〉350，不同的速度多做几次。
4.量程标定量程标定时先把砝码挂上。
仪表设定为T模式：按下START灯亮，待灯灭后按下（DISPLAY）3秒后出现闪烁(MEM)按下（ENT）当前的量程系数会自动存入A02地址按下ENT确定。
5．标定完之后切换到W/EX运行状态，仪表设为AUTO模式。
远方启动皮带后集控室给定4mA，按N/F键看S的设定值是否为0，如有偏差需修改A60的系数改大，S的数值变小，改小S的数值变大。
给定20mA后看S的设定值是否为额定输送量46t/h，如有偏差需修改A61的值。
电子皮带秤给煤机控制柜调试参数(CFC100-C)(5)变频器主要参数注意：运行方式设开关：1设为OFF,2设为ON变频器复位：P0010=30 P0970=1。
CFC200皮带秤控制器更换使用说明书
皮带秤控制器更换说明
为了保障设备出现故障后能及时有效地更换控制器，特拟定皮带秤控制器操作说明
CFC200控制器具有自我诊断功能，当巡检发现控制器出现异常报警，如”00-01”励磁电压异常需根据代码说明进行排除，当故障无法消除时，请根据以下操作步骤进行更换皮带秤控制器。
一、将皮带秤控制器LOCK健按灭，按SET[3]进入内部参数，用▲▼键移动到想要变更的位置上，需要记录以下皮带秤内部参数：
二、将皮带秤控制器断电，并将新控制器安装；按照上表参数对皮带秤控制器进行参数设置。
参数设置如步骤1进入内部参数按▲▼选择需要变更的位置，按[设定值][ENT]的顺序按键，设定值被变更。
反复操作▲▼[设定值][ENT]将所有设定值变更。
三、按[SET] [SET] [SET]键返回计量模式。
四、长按[AUTO][Ex]返回自动运转、外部控制模式。
五、操作注意事项:
1、更换控制器前要对各插线进行标记确认，避免错插误插影响开机甚至造成设备损坏。
2、更换控制器前后都要记录号参数，确认无误，并做好台帐。
3、更换控制器后，观察控制器运行是否正常，跟踪流量、速度、累计量等数据中控与现场是否对应，如有异常，应及时排查解决。
大和CFC仪表配料秤
大和CFC仪表配料秤的操作大和CFC仪表配料秤介绍:日本大和公司生产的全套定量自动衡配料控制系统，仪表控制使用的是日本大和CFC-100仪表，是一种集多种功能于一机的多功能的控制仪表。
配料室大和配料秤照片配料秤CFC仪表柜和变频控制柜配料秤工作原理分析：秤重传感器工作原理配料皮带电子秤，是将散状物料的重量压力转变为电信号，然后进行计算后显示流动物料重量的设备。
而普通电子秤只能秤量静止物体的重量。
电子秤将物体重量压力转变为电信号是依靠秤重传感器来解决的。
秤重传感器是一种弹性组件，弹性组件受力作用后，产生一定的形变，也就是应变，这种应变量非常小，很难观察到，也不能用机械放大显示，只能把应变量变换为电信号检测出物体重力的大小。
具体方法是将应变片粘贴在弹性组件表面，使其随弹性组件一起产生变形，反映出弹性组件的应变，而这一应变将引起电阻应变片电阻的变化。
导体在产生机械变形时，电阻值要发生变化，这就是电阻应变效应。
设有一根长度为L、截面积为S、电阻率为ρ的金属丝，其起始电阻为R，则有R=ρL/S，当金属丝受拉力后将产生机械变形，使长度L稍有增加，截面积S相应减小，因而金属丝的电阻值也将随拉力的变化而变化。
弹性组件受力作用变形，应变片感应出的变形将反映为电阻的变化，必须进一步把它转换成电压的变化，才能方便地实现电量的测量。
用电桥测量电路可以实现这种变换。
应变片式秤重传感器原理图当电桥中加上桥压后，如果传感器无受外力，应变片电阻无变化，那么（R1+△R1）×R4=R2×R3，满足电桥平衡条件，电桥处于平衡状态，If=0，mV变送器无输出。
当传感器受拉力后，应变片电阻R1+△R1发生变化，那么（R1+△R1）×R4≠R2×R3，电桥平衡被打破，If ≠0，也就是电桥有mV电压输出。
我们将这微小的mV信号通过变送器进行放大后送进电子秤仪表进行计算就可以显示出秤量物体重量大小。
