脚手架荷载等计算示例
脚手架立杆荷载计算方法
脚手架立杆荷载计算方法作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN)，为0.1248NG1= [0.1248+(1.50×1/2)×0.038/1.80]×42 = 5.907；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.3NG2= 0.3×5×1.5×(0.8+0.2)/2 = 1.125 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.15NG3= 0.15×5×1.5/2 = 0.562 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4= 0.005×1.5×42 = 0.316 kN；经计算得到，静荷载标准值NG =NG1+NG2+NG3+NG4= 7.91 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值NQ= 3×0.8×1.5×2/2 = 3.6 kN；风荷载标准值按照以下公式计算其中 Wo-- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Wo= 0.45 kN/m2；Uz-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Uz= 1 ；Us-- 风荷载体型系数：取值为0.645；经计算得到，风荷载标准值Wk= 0.7 ×0.45×1×0.645 = 0.203 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG +1.4NQ= 1.2×7.91+ 1.4×3.6= 14.512kN；考虑风荷载时,立杆的轴向压力设计值为N = 1.2 NG +0.85×1.4NQ= 1.2×7.91+ 0.85×1.4×3.6= 13.776kN；风荷载设计值产生的立杆段弯矩 MW为Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.203×1.5×1.82/10 = 0.118 kN.m；。

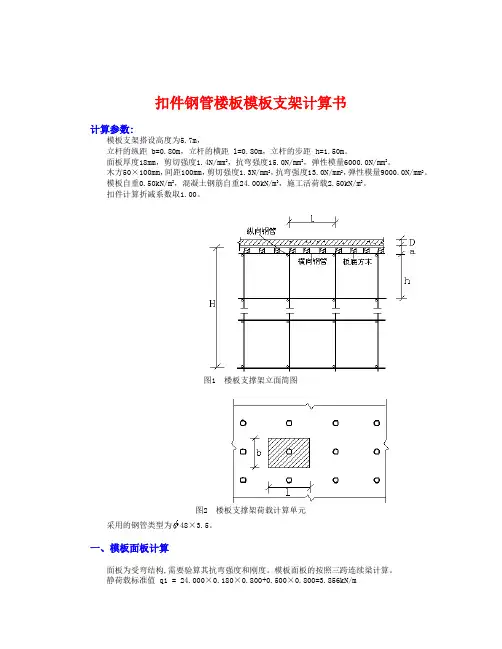

满堂脚手架荷载计算
扣件钢管楼板模板支架计算书计算参数:模板支架搭设高度为5.7m，立杆的纵距 b=0.80m，立杆的横距 l=0.80m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
模板自重0.50kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.180×0.800+0.500×0.800=3.856kN/m活荷载标准值 q2 = (0.000+2.500)×0.800=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.856+1.40×2.000)×0.100×0.100=0.007kN.m经计算得到面板抗弯强度计算值 f = 0.007×1000×1000/43200=0.172N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.856+1.4×2.000)×0.100=0.446kN截面抗剪强度计算值 T=3×446.0/(2×800.000×18.000)=0.046N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.856×1004/(100×6000×388800)=0.001mm面板的最大挠度小于100.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
脚手架立杆荷载计算
脚手架立杆荷载计算:作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/mN G1 = [0.1248+(1.50×2/2)×0.038/1.80]×23.00 = 3.606kN；(2)脚手板的自重标准值；采用木脚手板，标准值为0.35kN/m2N G2= 0.35×6×1.5×(0.8+0.2)/2 = 1.654 kN；(3)栏杆与挡脚手板自重标准值；采用栏杆、木脚手板挡板，标准值为0.14kN/mN G3 = 0.14×6×1.5/2 = 0.63 kN；(4)吊挂的安全设施荷载，包括安全网；0.005 kN/m2N G4 = 0.005×1.5×23 = 0.172 kN；经计算得到，静荷载标准值N G =N G1+N G2+N G3+N G4 = 6.063 kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值N Q= 2×0.8×1.5×2/2 = 2.4 kN；风荷载标准值按照以下公式计算其中 W o-- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：W o = 0.3 kN/m2；U z-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：U z= 1 ；U s -- 风荷载体型系数：取值为1.13；经计算得到，风荷载标准值W k = 0.7 ×0.3×1×1.13 = 0.237 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2N G+1.4N Q= 1.2×6.063+ 1.4×2.4= 10.635 kN；考虑风荷载时,立杆的轴向压力设计值为N = 1.2 N G+0.85×1.4N Q= 1.2×6.063+ 0.85×1.4×2.4= 10.131 kN；风荷载设计值产生的立杆段弯矩 M W为M w = 0.85 ×1.4W k L a h2/10 =0.850 ×1.4×0.237×1.5×1.82/10 = 0.137 kN.m；。
脚手架承重支撑荷载计算
根据施工手册可知每直角、回转扣件最小容许荷载5 KN，满足施工要求。
钢管搭设临时放置材料脚手架方案
齐鲁商会大厦工程现场场地狭小，在基坑东侧及基坑上部设置钢筋等材料周转承重脚手架，长约70米，宽约8米，高度米，顶部搭设米高防护栏杆，详见脚手架平面图、立面图。根据现场布置情况，原材料进入现场临时放置材料即不影响其它工序的施工 ，又不占有现场工作面，为满足目前的施工需要，在楼槽东北侧外搭设临时放置钢筋的钢管支架。
对于150厚板：
一、模板支撑设计
1、排架搭设：排架立杆间距≤1米，扫地杆离地15㎝，第一排水平钢管高度，第二排水平钢管高度，排架搭设时，东西、南北方向的立杆要在一直线。模板支架四边与中间每隔四排支架立杆应设置一道总想见到称，由底至顶连续设置。
2、梁的加固：当高的高度或宽度大于700㎜时，梁旁两侧要加对拉螺杆，间距1m，并采用斜撑固定，当梁小于700㎜时，均要在梁旁打斜撑，所有大于400㎜宽的梁，梁底都要增加顶撑，间距同立杆间距。所有板的接缝处都需贴双面胶带。梁计算同其他楼层。
1×= KN< 6 KN×2=12 KN
能满足施工要求。
模板支撑荷载计算
齐鲁商会大厦工程建筑面积81260㎡，地上33层，地下3层，框架核心筒结构。本工程17、19楼层现浇板板厚150㎜，18层现浇板板厚250㎜采用木胶大模板施工，剪力墙、框架柱采用全钢大模板施工。根据工程具体情况对楼层顶板、梁模板支撑验算如下：
3、在脚手架立杆底端之上100—200㎜处，一律遍设纵向和横向扫地杆并与立杆连接牢固。
4、由于承重平台与基坑上部防护架相连，如果在槽沟道放置钢筋，必须在上部高度的1/3处加一道水平连杆与承重平台相连、搭接，放置重量不得超过200kg/㎡。后附脚手架计算。

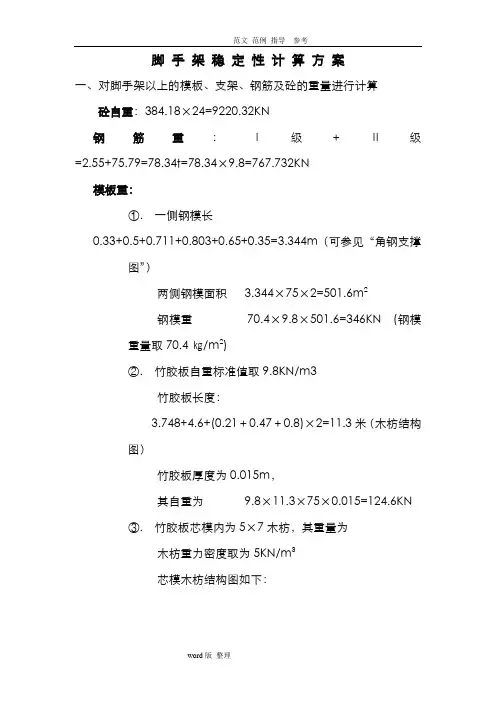

地基承载力计算方案(脚手架)
脚手架稳定性计算方案一、对脚手架以上的模板、支架、钢筋及砼的重量进行计算砼自重：384.18×24=9220.32KN钢筋重：Ⅰ级＋Ⅱ级=2.55+75.79=78.34t=78.34×9.8=767.732KN模板重：①. 一侧钢模长0.33+0.5+0.711+0.803+0.65+0.35=3.344m（可参见“角钢支撑图”）两侧钢模面积 3.344×75×2=501.6m2钢模重70.4×9.8×501.6=346KN (钢模重量取70.4㎏/m2)②. 竹胶板自重标准值取9.8KN/m3竹胶板长度：3.748+4.6+(0.21＋0.47＋0.8)×2=11.3米（木枋结构图）竹胶板厚度为0.015m，其自重为9.8×11.3×75×0.015=124.6KN③. 竹胶板芯模内为5×7木枋，其重量为木枋重力密度取为5KN/m3芯模木枋结构图如下：0.8)×2=10.44m五根纵向木枋长：5×1.05=5.25m两根斜向木枋长：2×1.4=2.8m芯模内木枋总长：10.44+5.25+2.8=18.49m一榀木架重量：5×18.49×0.05×0.07=0.32KN木架间距为0.4m，75m内共有木架75/0.4+1=188榀由此可知，芯模内木架总重为。
图中为2.1m模板的角钢支撑架。
由图中尺寸可得：角钢总长为：1.24+1.14+1.29+0.86+0.49+0.70+0.64+0.89+0.46=7 .71m角钢为7.5号等肢角钢，重量为7.976㎏/m。
槽钢为8#槽钢，长为1.95m，其单重为8.04kg/m。
一榀角钢支架重量：7.71×7.796＋1.95×8.04=75.8kg75.8×9.8=742.8N=0.74KN由箱梁平面布置图可知，在75米长度内共有31道2.1m 模板，则角钢支架有31×4=124榀。

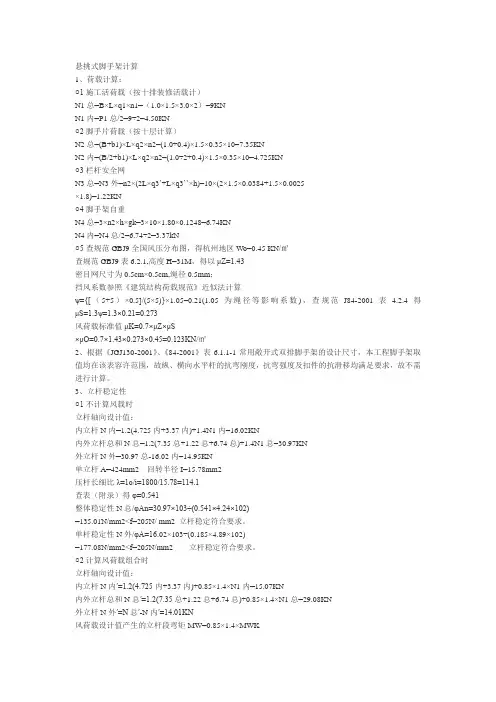

悬挑式脚手架计算
悬挑式脚手架计算1、荷载计算：○1施工活荷载（按十排装修活载计）N1总=B×L×q1×n1=（1.0×1.5×3.0×2）=9KNN1内=P1总/2=9÷2=4.50KN○2脚手片荷载（按十层计算）N2总=(B+b1)×L×q2×n2=(1.0+0.4)×1.5×0.35×10=7.35KNN2内=(B/2+b1)×L×q2×n2=(1.0÷2+0.4)×1.5×0.35×10=4.725KN○3栏杆安全网N3总=N3外=n2×(2L×q3`+L×q3``×h)=10×(2×1.5×0.0384+1.5×0.0025×1.8)=1.22KN○4脚手架自重N4总=3×n2×h×gk=3×10×1.80×0.1248=6.74KNN4内=N4总/2=6.74÷2=3.37kN○5查规范GBJ9全国风压分布图，得杭州地区Wo=0.45 KN/㎡查规范GBJ9表6.2.1,高度H=31M，得以μZ=1.43密目网尺寸为0.5cm×0.5cm,绳径0.5mm；挡风系数参照《建筑结构荷载规范》近似法计算ψ={[（5+5）×0.5]/(5×5)}×1.05=0.21(1.05为绳径等影响系数)，查规范J84-2001表 4.2.4得μS=1.3ψ=1.3×0.21=0.273风荷载标准值μK=0.7×μZ×μS×μO=0.7×1.43×0.273×0.45=0.123KN/㎡2、根据《JGJ130-2001》、《84-2001》表6.1.1-1常用敞开式双排脚手架的设计尺寸，本工程脚手架取值均在该表容许范围，故纵、横向水平杆的抗弯刚度，抗弯强度及扣件的抗滑移均满足要求，故不需进行计算。
脚手架荷载计算
一、荷载计算1、箱梁荷载：箱梁钢筋砼每单位面积的自重：22.63 KN/m2取安全系数 r=1.2单位面积的自重为：F仁22.63 X 1.2=27.156 KN/m22、施工荷载：取 F2=1.4 X 2.5=3.5 KN/m23、振捣混凝土产生荷载：取F3=1.4 X 2.0=2.799 KN/m24、箱梁芯模：取 F4=1.2 X 1.5=1.799 KN/m25、木模板 (松木)：取 F5=1.2 X 0.1=.119 KN/m2方木横梁容重：取 r=7.5 KN/m3方木纵梁容重：取 r=7.5 KN/m3二、底模强度计算箱梁底模采用木模板 (松木)，板厚 t=15 mm ，方木背肋间距为 300 mm ，所以验算模板强度采用宽 b=300 mm 平面木模板 (松木)。
1 、模板力学性能(1 )弹性模量 E=11000 MPa 。
(2)截面惯性矩：I=bh3/12=30 X 1.5人3/12=8.438 cm4(3)截面抵抗矩： W= bh2/6=30 X 1.5A2/6=11.25 cm3(4)截面积： A=bh=30 X 1.5=45 cm22 、模板受力计算(1 )底模板均布荷载： F= F1+F2+F3+F4=27.156+3.5+2.799+1.799=35.254 KN/m2 q=F X b=35.254 X.3=10.576 KN/m(2) 跨中最大弯矩： M=qL2/8=10.576 X .3A2/8=.119 KN.M(3) 弯拉应力：d =M/W=.119 X 10人3/11.25=10.57 MPa<[ <r ] =14.5 MPa木模板（松木）弯拉应力满足要求（4）挠度：从底模下方的背肋布置可知，木模板（松木）可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0.677qL4/100EI=0.667 X 10.576 X .3A4/（100 X 11000 X 8.438）X 10A8=.615 mm<L/400=.75 mm木模板（松木）挠度满足要求三、横梁强度计算横梁为 10X10 cm 方木，跨径为 .9 m ，中对中间距为 .4 m。
钢管脚手架计算
外脚手架计算一、荷载计算纵向取1.5长，计算一个步架1.8m的荷载，共计17步架，取钢管重3.84kg/m，扣件每个重1.5kg，竹笆5kg/m2，安全网0.5kg/m2，操作人员70kg/人，递砖工人75kg/人，砖2.56kg/块。
钢管1、双排立杆：1.8×3.84×2=11.52kg2、大横杆：1.8×3.84×2=13.8kg3、小横杆：1.85×3.84×2=14.2kg4、剪刀撑：1.8×2×1×3.84=9.8kg5、附墙件：1.95×3.84×1=7.5kg6、扣件：6×1.5=9kg7、竹笆：5×1.8（1.55+0.2+0.4）=19.35kg8、安全网：1.8×1.80.5=1.62kg9、填芯杆：1.8×3.84×2=13.8kg10、栏杆：1.8×3.84=6.9kg以上合计：∑=107.49×17=1827.33施工荷载：根据规范取施工面荷载为270kg/m2，则施工荷载为 1.8×1.55×270×2=1506.6kg。
于是内外立杆承受的荷载P=1/2（1827.33+1507）=16337N。
二、纵横向水平杆的抗弯强度1、横向水平杆的抗弯强度M=1.2MGK+1.4ΣMQK=1.2×1.5+1.4×4.93=8.7kg.mб= M= 870=171.3kg/cm2=16.8N/mm2〈[б]=205N/mm22、纵向水平杆的抗弯强度M=1.2MGK+1.4ΣδMQK=1.2×2.03+1.4×6.64=1173kg.cmб=1173=230.9kg/cm2=22.6N/mm2〈[δ]=205N/mm21、纵向水平杆的绕度根据计算水平杆的弯矩方程为：M（X）= - X2则EIy=- LX= X2进行二次积分后得EIy=- LX3+ X4+CX+D采用边界条件，求出D=0，C= L2由此得出EIy=- LX3+ X4+ L3X取X= 处的饶度求得y=所以当L=1.8m时，y=5×21.4×10-2 ×1804=0.114cm=1.14mm384×2102041×12.19〈[V]=10mm符合要求。
脚手架荷载计算
一、荷载计算1、箱梁荷载：箱梁钢筋砼每单位面积的自重：22.63 KN/m2取安全系数r=1.2单位面积的自重为：F1=22.63×1.2=27.156 KN/m22、施工荷载：取F2=1.4×2.5=3.5 KN/m23、振捣混凝土产生荷载：取F3=1.4×2.0=2.799 KN/m24、箱梁芯模：取F4=1.2×1.5=1.799 KN/m25、木模板(松木)：取F5=1.2×0.1=.119 KN/m2方木横梁容重：取r=7.5 KN/m3方木纵梁容重：取r=7.5 KN/m3二、底模强度计算箱梁底模采用木模板(松木)，板厚t=15 mm，方木背肋间距为300 mm，所以验算模板强度采用宽b=300 mm平面木模板(松木)。
1、模板力学性能（1）弹性模量E=11000 MPa。
（2）截面惯性矩：I=bh3/12=30×1.5^3/12=8.438 cm4（3）截面抵抗矩：W= bh2/6=30×1.5^2/6=11.25 cm3（4）截面积：A=bh=30×1.5=45 cm22、模板受力计算（1）底模板均布荷载：F= F1+F2+F3+F4=27.156+3.5+2.799+1.799=35.254 KN/m2q=F×b=35.254×.3=10.576 KN/m（2）跨中最大弯矩：M=qL2/8=10.576×.3^2/8=.119 KN.M（3）弯拉应力：σ=M/W=.119×10^3/11.25=10.57 MPa<[σ] =14.5 MPa木模板(松木)弯拉应力满足要求（4）挠度：从底模下方的背肋布置可知，木模板(松木)可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0.677qL4/100EI=0.667×10.576×.3^4/(100×11000×8.438)×10^8=.615mm<L/400=.75 mm木模板(松木)挠度满足要求三、横梁强度计算横梁为10×10 cm方木，跨径为.9 m，中对中间距为.4 m。
落地式脚手架计算书
落地式脚手架计算1、荷载计算：取钢管38.4N,扣件15N/个,脚手板350N/㎡,按20搭设高度计算(搭设12步),按装修施工时两步架同时作业,施工荷载2KN/㎡,恒载分项系数1.2,活载取1.4,取纵向1.5M 为一个计算单元。
（1）一步架（1.8M）脚手架荷载标准值:立杆:1.8*38.4=69.12N水平杆:1.5*38.4*2=115.2N扣件:15*4=60N木脚手板:1.5*1*350=525N安全网:1.8*1.5*3=8.1N剪刀撑等:100N合计:877.42N(2)一步施工荷载标准值:5*1*2000*2=6000N(3)每根立杆所承受的荷载(搭设12步架)P=1/2(877.42*12*1.2)+6000*1.4=14.72KN2、水平杆计算（按三步边梁）：脚手板：350N施工荷载：2000N挠度计算： q1=350+2000=2350N/m弯距计算：q=0.5*(350*1.2+2000*1.4)*1.5=2415N/m（1）抗弯强度计算：M=0.175qL2=0.175*2.415*1.52=0.85KN/mΣ=M/W=0.85*106/5080=167N/㎜2∠f=205N/㎜2 满足要求。
（2）挠度验算γ=1.146q1L3/100EI=1.146*2.35*103*1500*103/100*206*103*1.219*105=4.04*109/2.51*1012=1.61*10-3㎜∠[γ]=1500/150=10㎜满足要求。
（3）扣件抗滑移计算:R=2.15q=5.19KN∠[R]=8.5KN(4)立杆计算：按不组合风载形式计算：风载由附墙边件承受。
N/ØA≤fcN=14.72KNL1=1.85*1.8=3.33Mλ= L1/I=3330/15.8=211查表：Ø=0.163 A=48.9㎜2得:14.72*103/0.163*48.9=184N/㎜2∠fc=205 N/㎜2 满足要求。
脚手架计算书
脚手架计算书一、永久荷载1、基本物架杆配件自重：每平米竖向架面的平均自重g k1=1/ah[(2h+a+b)g1+g3(a+2h)/6+4g1]=1/(1.3*1.5)[(2*1.5+1.3+.13)*38.4+(1.3+1.5*2)/6*18.4+4*13.2]=144.12N/m22、整体作用杆件自重：剪刀撑每隔六跨度一道，计算单元按两道算:1)、剪刀撑：G1=2*8.5*38.4=652.8N2)、连墙件：水平向按4米，竖向按4.2米，计算单元按6个计算。
G2=[(2*1.2+2*2)*38.4+4*13.2]*6=1791.36N 3）、全架性安全网：立网：G3=6*6*0.002=0.072N平网：G4=1*3*6*0.002=0.036N4）、整体作用杆件与基本物架连接时，所用的直角扣件与旋转扣件数量：a、剪刀撑固定在与之相交的横向水平杆的伸出端或立柱上所用旋转扣件为5*2=10个: G5=10*14.6=146Nb、整体作用杆件每平米坚向架面的平均自重荷载g k2=∑(1/si)[li(gi+g3/5)+ng K2]=1/(6*7.2)[652.8+179.36+0.072+0.036+146]=60.09N/m2二、可变荷载和作业层荷载1、作业层面上的施工荷载，考虑脚手架主要起围护作用，取为2KN/m22、作业层架面材料荷载脚步手板及非基本构架杆件的支承杆荷载脚手板用220*48*4000 自重为300N/块q K2=g Ka/a1b1+g Kb/s b=300/(0.22*4)+(2*1.3*38.4)/(4*0.8)=372.1N/m2=0.37KN/m23、作业层防护设施材料荷载挡脚板用220*48*4000的松木板,作业层按一层考虑。
g K3=∑q Ki/Li=300/4=75N/m一、风荷载及其计算1、风荷载标准值的计算式：wk=0.7μs*μz*w0查得：大庆市w0=0.30KN/m2风压高度糸数为μz/=1.36风荷载体型变化糸数μs=1.3ψψ=挡风面积/迎风面积取ψ=0.089 μs=0.12 wk=0.7*0.12*1.36*0.3=0.034KN/m2承载能力计算一、小横杆1、强度：M=ql2/8[1+(a1/lb)2]=(4.3*0.82/8)*[1-(0.3/0.8)2]=0.30KN·m=0.36*106N·mm W=π/32D*(D4-d4)=3.14/(32*48)*(484-412)=5.075*103正应力σ=M/W=（0.36*106）/(5.075*103)=59.1N/mm259.1N/mm2<205N/mm2符合要求2、挠度：因q K=(q K2+2)*1.5=3.56KN/m 查资料E=206*103N/mm2I=π/64*(D4-d4)=3.14/64*(484-414)=1.21*105mm2所以：y=q k al3/48EI*(6a2/l2+6a3/l3-1)=(3.56*300*8003)/(4.8*206*103*1.21*105)*[6*(0.3/0.8)2+6*(0.3/0.8 )3-1]=0.073mm<[μ]=l/150=5.3mm<10mm二、纵向水平杆：由于作业面荷载主要通过主节点传给立杆，所以纵向水平杆的强度和挠度不需要验算。
脚手架承重支撑荷载计算
齐鲁商会大厦工程现场场地狭小，在基坑东侧及基坑上部设置钢筋等材料周转承重脚手架，长约70米，宽约8米，高度2.4米，顶部搭设1.1米高防护栏杆，详见脚手架平面图、立面图。
一、荷载值计算
脚手架体上铺脚手板等自重荷载值0.4KN/㎡
脚手架上部承重取值2.0 KN/㎡
合计：2.4 KN/㎡
因该脚手架为承重式满堂脚手架，而满堂脚手架应按构架稳定要求放置适量的竖向和水平整体拉结杆件，确保构件不变形。
1、底部先铺设50厚的木垫板，立杆间距＠1000㎜，水平杆共设三道，底上中间偏上各一道，总高度为2.4米，每个控挡均有斜拉杆交错放置，保证构架的整体性能，说见附图。
2、剪力撑的斜杆与水平面宜在45左右。
一、模板支撑设计
1、排架搭设：排架立杆间距≤1米，扫地杆离地15㎝，第一排水平钢管高度1.8m，第二排水平钢管高度1.5m，排架搭设时，东西、南北方向的立杆要在一直线。
2、梁的加固：当高的高度或宽度大于700㎜时，梁旁两侧要加对拉螺杆，间距1m，并采用斜撑固定，当梁小于700㎜时，均要在梁旁打斜撑，所有大于400㎜宽的梁，梁பைடு நூலகம்都要增加顶撑，间距同立杆间距。所有板的接缝处都需贴双面胶带。
对于150厚板：
一、模板支撑设计
1、排架搭设：排架立杆间距≤1米，扫地杆离地15㎝，第一排水平钢管高度1.8m，第二排水平钢管高度1.5m，排架搭设时，东西、南北方向的立杆要在一直线。模板支架四边与中间每隔四排支架立杆应设置一道总想见到称，由底至顶连续设置。
2、梁的加固：当高的高度或宽度大于700㎜时，梁旁两侧要加对拉螺杆，间距1m，并采用斜撑固定，当梁小于700㎜时，均要在梁旁打斜撑，所有大于400㎜宽的梁，梁底都要增加顶撑，间距同立杆间距。所有板的接缝处都需贴双面胶带。梁计算同其他楼层。
脚手架稳定性计算
脚手架稳定性计算1、本工程脚手架布置示意图本工程脚手架使用的材料为：钢管：φ48×3.5mm，标准节长 6.0m，材质Q235-A级钢。
2、脚手架各层的荷载计算：（1）操作层荷载计算脚手架上操作层附加荷载为2700N/m2,考虑动力系数1.2，超载系数2，脚手架自身重力为300N/m2，则操作层附加荷载W1为：W1=2×1.2×（2700+300）=7200 N/m2（2）非操作层荷载计算钢管理论重力为38.4N/m,扣件受力按10N/个计算,剪刀撑长度近似按对角支撑的长度计算:L=（5.42+1.1142）0.5=5.5m每跨脚手架面积s=1.114×1=1.114m2非操作层荷载W2为：W2=[（5.4×2+1.114×2+1+5.5×2）×38.4×1.3+10×12]/1.114=1229N/m2式中1.3为考虑钢管实际长度的系数。
3、立杆荷载计算钢管截面积=πD2×[1-（d/D）2]/4=π×482×[1-（41/48）2]/4=489.3mm2钢管惯性半径：i=D×[1+（d/D）2]0.5/4= 48mm×[1+（41/48）2]0.5/4=15.78mm λ=ul/i=0.77×1800mm/15.78mm=87.83欧拉临界应力:σ=π2E/λ2=π2×2.1×105/87.832=269MPaη=0.3/（100i）2=0.3/（100×0.01578）2=0.12N=An{[fy+(η+1)σ]/2-[([fy+(η+1)σ]/2)2-fyσ]0.5}（查建筑施工计算手册） =489.3/2×{[170+(0.12+1)×269]/2-[([170+(0.12+1)×269]/2)2-170×269]0.5}=33300N=33.3KN4、脚手架可安装高度计算假设操作层为二层，安装层数按下式计算：S×[2W1+nw2]=33.3KN式中S为每根立杆受荷面积,S=1.114/2=0.557m2n=（33300-2×7200×0.557）/（1229×0.557）=36层计算安装高度：h=1.8×36=64.8m安全系数：K=1+h/a（查建筑施工计算手册）（式中a为常数，取值200）=1+64.8m/200=1.324实际可安装高度：H=55.8m/1.324=42.1m＞Hmax(墩)=26m故此脚手架布局合理，稳定可靠，可以用于施工。
脚手架受力计算
脚手架受力计算：1.立杆设计荷载：K2N=A n{fy+(η+1)σ2-√￣[(fy+(η+1)2)2 -fσ]}采用φ48mm,3.5mm厚的钢管:A n=4.893×102 ㎜2 .i=15.78mml0=μl=1386mmλ=l0/I=87.83欧拉临界应力：σ=π2 E/λ2 =269N/mm2η=0.3/(100i)2 =0.12 f y=170N/mm2∴设计荷载N为:N=3.33T2.根据要求，脚手架受力为14T。
考虑安全系数，所以采用间距、步距均为 1.2m,4.8×4.8m形式的钢管脚手架结构，所以轴向力N’=nN=3.33×25>14T。
所以轴向抗压力满足要求。
3.脚手架的受力稳定计算：N≦N d1>. N=1.2(N Gk1+N Gk2)H+0.85×1.4×(∑Nσik+2M k/b)经计算：N Gk1=0.375KN/m N Gk2=0.081KN/m Nσik=σik·l·b=10.37KN/m ∵M k=ql2 /8 q k=w k·l w k=0.7μ2μstwω0 μstw=1.3φ=1.3 ∴M k= ql2 /8=0.972×152 ÷8=27.34KN/m∴组合风荷载下：N=1.2×(0.375＋0.081)×15＋0.85×1.4×(10.37＋2×27.34÷1.2)=74.78KN2>. N d = ·A·f以知φ48mm，35mm厚的钢管I=12.19×104 mm4 A=489mm2 ∴I=√¯(I/A)=15.79mm又∵脚手架高度<30m,所以得调整系数k=1.13λ=kh0/I=85.9将λ=86代入查表可得 =0.686已知脚手架钢材为Q235.f=205N/mm2∴N d = ·A·f=0.686×489×205×10-3×2=137.5KN∴N d >N 脚手架稳定性满足要求。
满堂脚手架荷载计算
扣件钢管楼板模板支架计算书计算参数:模板支架搭设高度为5.7m，立杆的纵距 b=0.80m，立杆的横距 l=0.80m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
模板自重0.50kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.180×0.800+0.500×0.800=3.856kN/m活荷载标准值 q2 = (0.000+2.500)×0.800=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.856+1.40×2.000)×0.100×0.100=0.007kN.m经计算得到面板抗弯强度计算值 f = 0.007×1000×1000/43200=0.172N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.856+1.4×2.000)×0.100=0.446kN截面抗剪强度计算值 T=3×446.0/(2×800.000×18.000)=0.046N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.856×1004/(100×6000×388800)=0.001mm面板的最大挠度小于100.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
脚手架荷载计算
An(lah0.325lah)d K[lah(l.ah0.325lah)d]
A n 一步一纵距(跨)内钢管的总挡风面积；
l a h —分别为立杆纵距(m)和步距(m)；
d 一钢管外径(m)；
0.325一脚手架立面每平方米内剪刀撑的平均长度(m)；
K—密目安全网的挡风率，应通过实测确定。在某施工现场实测的结果是 K
(3)对于与风向一致的谷口、山口，
=0.75～0.85； =1.20～1.50
.
17
3．对于远海海面和海岛的建筑物或构筑物
风压高度变化系数可按A类粗糙度类别，先从表1．2-2中查取相应 Z 值， 再乘以下表中给出的修正系数。
距海岸距离(km)
<40 40～60 60～100
1.O 1.0～1.1 1.1～1.2
0 3 0 1 0 (1 0 0 u 0 ) ( l l n n 1 3 0 0 1 ) 1 0 (1 0 0 1 0 ) 0 . 4 7 7 1 2
式中各参数计算取值见课本中表1．2-1
脚手架使用期较短，一般为2～5年，遇到强劲风 的概率相对要小得多，因而对其采用了0．7的修正系 数。
3．计算是按6跨6步为计算单元计算剪刀撑的，如与实际不 符时，应另行计算，对表中值予以修正；
4．表中的数值，是按外排立杆中承受横向斜撑自重的立杆 计算所得的。
.
8
3．栏杆、脚手板、挡脚板自重标准值
(1)栏杆、冲压钢脚手板挡板：0．11kN／m；
(2)栏杆、竹串片脚手板挡板：0．14kN／m；
(3)栏杆、木脚手板挡板：0．14kN／m；
k —系数，对山峰取3.2，对山坡取1．4；
H —山顶或山坡全高(m)；
z —建筑物计算位置离建筑物地面的高度(m)，当 >2.5H时，取 =2.5H。
