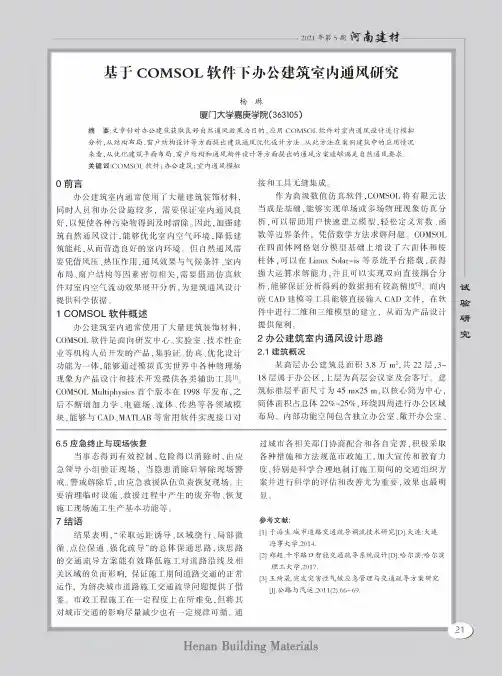

基于COMSOL软件下办公建筑室内通风研究
2021年第5期基于COMSOL软件下办公建筑室内通风研究杨琳厦门大学嘉庚学院(363105)摘要:文章针对办公建筑获取良好自然通风效果为目的，应用COMSOL软件对室內通风设计进行模拟分析，从结构布局、窗户结构设计等方面提出建筑通风优化设计方法。
从此方法在案例建筑中的应用情况来看,从优化建筑平面布局、窗户结构和通风构件设计等方面提出的通风方案能够满足自然通风要求。
关键词:COMSOL软件;办公建筑;室內通风模拟0前言办公建筑室内通常使用了大量建筑装饰材料，同时人员和办公设施较多，需要保证室内通风良好，以便使各种污染物得到及时清除"因此,加强建筑自然通风设计,能够优化室内空气环境,降低建筑能耗，从而营造良好的室内环境"但自然通风需要凭借风压、热压作用，通风效果与气候条件、室内布局、窗户结构等因素密切相关,需要借助仿真软件对室内空气流动效果展开分析，为建筑通风设计提供科学依据。
1COMSOL软件概述办公建筑室内通常使用了大量建筑装饰材料，COMSOL软件是面向研发中心、实验室、技术性企业等机构人员开发的产品，集验证、仿真、优化设计功能为一体，能够通过模拟真实世界中各种物理场现象为产品设计和技术开发提供各类辅助工具叫COMSOL Multiphysics首个版本在1998年发布，之后不断增加力学、电磁场、流体、传热等各领域模块，能够与CAD、MATLAB等常用软件实现接口对6.5应急终止与现场恢复当事态得到有效控制，危险得以消除时，由应急领导小组验证现场，当隐患消除后解除现场警戒。
警戒解除后，由应急救援队伍负责恢复现场。
主要清理临时设施、救援过程中产生的废弃物、恢复施工现场施工生产基本功能等。
7结语结果表明，“采取远距诱导、区域绕行、局部微循、点位保通、强化疏导”的总体保通思路，该思路的交通疏导方案能有效降低施工对道路沿线及相关区域的负面影响，保证施工期间道路交通的正常运作，为解决城市道路施工交通疏导问题提供了借鉴。
新风设计方案
4.控制系统
（1）采用智能控制系统，实现对新风系统的远程监控和自动调节。
（2）根据室内外温差、湿度、空气质量等因素，自动调整新风机运行状态。
（3）设置故障报警功能，便于及时维护。
5.个性化设计
（1）根据用户需求，设置室内空气质量监测器，实时了解室内空气质量。
2.系统运行稳定，节能效果明显。
3.个性化设计，提升用户居住舒适度。
4.系统安全可靠，易于维护。
本方案旨在为用户提供一套合法合规、高效节能、人性化设计的新风系统解决方案，以改善室内空气质量，提升居住品质。在实施过程中，需根据实际情况调整和优化设计方案，确保系统运行效果。
第2篇
新风设计方案
一、前言
室内空气质量直接影响人们的身体健康和生活品质。新风系统作为提升室内空气质量的有效手段，其设计需兼顾功能性、节能性、舒适性和合规性。本方案基于多年从事方案制定的专业经验，旨在提供一套符合规范、高效节能、人性化的新风系统设计方案。
2.系统布局
（1）采用分布式布局，确保新风系统覆盖整个建筑物。
（2）合理设置新风入口和排风口，避免短路现象。
（3）新风入口和排风口之间保持一定距离，降低交叉污染风险。
3. �管线设计
（1）采用独立管道，避免新风与空调、排风等系统共用管道。
（2）管道材质选用优质不锈钢或铝合金，确保系统耐用性和安全性。
（2）提供多种运行模式，如节能模式、快速换气模式等，满足不同场景需求。
（3）可根据用户习惯，设置定时开关机功能。
四、合法合规性
1.严格遵守国家相关法律法规，确保新风系统设计、施工、验收等环节合法合规。
2.新风系统设计符合《民用建筑供暖通风与空气调节设计规范》等标准要求。
通风系统分析报告
通风系统分析报告1 引言1.1 研究背景与意义随着现代建筑和工业的快速发展，通风系统的应用变得越来越重要。
良好的通风系统不仅能够提供新鲜空气，改善室内空气质量，还能排除有害气体和污染物，保障人们的健康。
此外，通风系统在节能减排、提高生产效率、保障安全等方面也发挥着重要作用。
因此，对通风系统进行深入分析和研究，具有重要的现实意义。
1.2 研究目的与任务本报告旨在分析通风系统的基本原理、关键参数、设计及优化方法，以及在建筑和工业领域的应用。
主要任务包括：阐述通风系统的定义及分类、工作原理；分析通风系统的关键参数，如风量、风速、气流组织、噪音和振动等；探讨通风系统的设计原则、优化策略及其在建筑和工业领域的应用效果。
1.3 报告结构概述本报告共分为七个章节。
第一章节为引言，介绍研究背景、意义、目的和任务，以及报告的结构。
第二章节阐述通风系统的基本原理，包括定义、分类和工作原理。
第三章节分析通风系统的关键参数。
第四章节探讨通风系统的设计原则、优化策略。
第五、六章节分别介绍通风系统在建筑和工业领域的应用。
最后一章节总结报告内容，并对通风系统未来的发展趋势进行展望。
2 通风系统基本原理2.1 通风系统定义及分类通风系统是指通过自然或机械方式，实现室内外空气交换，以达到调节室内空气质量、温度和湿度等环境参数目的的系统。
根据通风方式的不同，通风系统可分为以下几类：1.自然通风：利用室内外温差、风压差等自然因素，实现空气流动和交换的通风方式。
2.机械通风：采用风机、风扇等机械设备产生气流，实现空气流动和交换的通风方式。
3.半机械通风：结合自然通风和机械通风的特点，通过调节通风口、窗等设施，实现空气流动和交换的通风方式。
通风系统还可根据通风目的、应用场景等不同维度进行分类。
例如，按照通风目的可分为以下几类：1.一般通风：主要为了提供新鲜空气，降低室内污染物浓度，改善室内空气质量。
2.热舒适通风：通过调节室内外温差、湿度等参数，提高室内热舒适度。
室内空气解决方案
室内空气解决方案
《室内空气解决方案》
在现代城市生活中，室内空气污染日益成为人们关注的焦点。
令人担忧的是，室内空气中的有害物质往往比室外空气更加集中，这对于居住在城市的人们来说是一个严重的问题。
因此，如何解决室内空气污染已成为一个紧迫的任务。
为了改善室内空气质量，一些解决方案可以被采用。
首先，定期通风是改善室内空气质量的有效手段。
通过开启窗户将室外新鲜空气引入室内，可以有效地降低室内有害物质的浓度。
其次，人们可以使用空气净化器来过滤室内空气中的灰尘、花粉和有害气体。
空气净化器的使用可以改善室内空气质量，提供一个清新健康的居住环境。
此外，人们还可以通过种植绿植来净化空气，植物可以吸收二氧化碳，释放氧气，还可以吸收空气中的有害气体，使得室内空气变得清新。
最后，减少室内污染源的排放也是解决室内空气污染的重要措施。
选择使用环保材料装修室内，减少使用化学清洁剂和化学物品，都可以减少室内污染源。
在现代城市中，室内空气污染已经成为一个紧迫的问题。
为了改善室内环境，人们需要采取有效的解决方案。
通过定期通风，使用空气净化器，种植绿植和减少污染源的排放，可以有效地改善室内空气质量，为人们提供一个清新健康的居住环境。
希望未来可以有更多的创新技术出现，为解决室内空气污染问题提供更多的解决方案。
夏季办公室空调房间气流组织的数值模拟
中 图 分 类 号 Ｔ ３ Ｕ８ １ 文献标识码 Ａ
ＴｈｅＮｕｍｅ ｉ ａ ｍ ｕ ａ ｉ ｎ ｏｆ ｒ ｌ ｗ ｓｒ ｂｕ ｉ ｎ ｉ ｒ ｃ ｄｉｉ ｎ ｎｇ ０ｆｉ ｅｉ ｒｃ ｌＳｉ ｌ ｔｏ ｆｏ Ｄｉｔ ｉ ｔｏ ｎ Ａｉ－ ｏｎ ｔｏ ｉ ｆｃ ｎ Ｓｕｍ ｍｅ Ａｉ ｒ Ｚｈ ｎｇＷ ｕ ｏ
第 ２ 卷 第 ３期 ５ ２ １ 年 ６月 ０１
制 冷 与空 调
Ｒｅ ｉ ｅ ａｉ ｎ ａ ｄ Ａｉ Ｃｏ ｄｔｏ ｉ ｇ ｒ ｆ ｇ ｒ ｔ ｎ ｒ ｎ ｉ ｎ ｎ ｏ ｉ
Ｖｌ ．５ Ｎｏ ３ ｏ ２ ． １ Ｊ ｎ． ０ ．０ ￣ ３ ８ ｕ ２ １ ３４ １ ０
平 不 断提 高 ， 对居 住和 工作 的建筑 环 境有 了更 高 的
等方 面 的要求 。 公 室室 内 良好 舒适 的环 境可 以使 办 人们精 神愉 快 ，工 作效 率提 高 。对办 公 室空调 房 间
的气 流组 织进行 数值 模拟 计 算 ， 并通 过对 结果 的 分 析来 更好 的指 导实 际设 计 ， 对于 改善 室 内空气 品 这 质 ，创造 舒适 的工 作环 境有 着重 要 的意义 。 Ｃ Ｄ （ ｏ ｕａｉｎ ｌ ｌｉ ｎ ｍｉｓ Ｆ Ｃ ｍｐ ｔｔ ａ ＦｕｄＤｙ ａ ｃ ，计算 流 ｏ 体 动力 学 ） 是建 立在 经 典流体 力学 与数 值计 算方 法
ｂ ｔ ｍ ｆ ｈ ｏ Ａｉｖ ｌｃｔ ｅｄａ ｄａｒ ｅ ｅａｕ ｅｆ ｌ ｅｓｍｕａｅ ｙＦ ｕ ｎ ｏ ｗａｅａｅｐ ｅｅ ｔｄ Ｔ ｅｖ ｌｃｔ ｅ ｔｒ ｏｔ ｏ ｅｒ ｍ． ｒ ｅｏ ｉ ｆ ｌ ｎ ｉ ｍｐ ｒｔｒ ｅｄｂ ｉ ｌｔｄｂ ｌｅ ｔｓｆ ｒ ｒ ｒ ｓｎｅ ． ｈ ｅｏ ｉ ｖ ｃｏ ｓ ｏ ｔ ｏ ｙｉ ｔ ｉ ｔ ｙ
空调气流组织课件
04
CATALOGUE
空调气流组织的优化设计
气流组织的模拟分析
数值模拟
利用计算机软件模拟空调气流在 空间内的流动情况，分析气流速 度、温度、湿度等参数，预测气 流组织的分布和效果。
实验验证
通过实验手段对数值模拟结果进 行验证，比较模拟与实际结果的 差异，提高模拟的准确性和可靠 性。
气流组织的优化方法
详细描述
上送风通常采用散流器或孔板等设备，将空调的冷风或热风 均匀地送至整个房间。这种送风方式可以避免直接吹向人体 ，减少不适感，同时使室内温度分布更加均匀。
下送风
总结词
下送风方式是指空调的冷风或热风从房间的下部送入，再通过自然的对流或机 械的辅助方式使空气向上流动。
详细描述
下送风通常采用地面盘管、地暖等方式，将空调的冷风或热风通过地面送至整 个房间。这种送风方式可以更好地控制地面附近的温度，使室内温度分布更加 均匀。
送风口位于房间的地面或吊顶内，通过向 下的送风方式，使冷空气自下而上流动， 实现室内空气的均匀降温。
散流器送风
喷口送风
送风口采用散流器形式，通过散流器的扩 散作用，使冷空气在室内均匀扩散，实现 室内空气的均匀降温。
送风口采用喷口形式，通过喷口的定向送 风，使冷空气直接吹向室内人员活动区域 ，实现快速降温和舒适度调节。
家庭的空调气流组织
家庭的空调气流组织需要考虑家庭成员的生活习惯和需求，以确保舒适的生活环境 。
家庭的空调气流组织需要合理设置温度和湿度的控制，以满足家庭成员的需求。
家庭的空调气流组织需要定期清洗和维护，以保证空气流通和室内空气质量。
公共场所的空调气流组织
公共场所的空调气流组织需要考 虑人流密度和空气质量，以确保
写字楼用气管理制度
写字楼用气管理制度第一章：总则为了保障写字楼内的空气质量，保障写字楼内的员工和客户的健康，制定本管理制度。
本管理制度适用于所有写字楼内的空气管理工作。
第二章：空气检测与评估1. 写字楼空气质量检测应定期进行，检测内容包括但不限于PM2.5、甲醛、苯、TVOC等有害气体和颗粒物的浓度。
2. 检测结果应记入空气质量评估报告，并在写字楼内公示。
3. 根据评估结果，制定改善空气质量的措施并实施。
第三章：通风管理1. 写字楼内应保证良好的通风，定期清洁、维护通风设备。
2. 建筑设计应考虑空气流通和换气情况，保证室内空气质量。
3. 写字楼内禁止使用不符合安全标准的通风设备，如有异常需要及时报修或更换。
第四章：空气净化1. 写字楼内应设置空气净化设备，保证室内空气的清洁和健康。
2. 定期保养、更换空气净化设备的滤网，确保其正常运行。
3. 空气净化设备的选购应符合国家相关标准，严禁使用劣质产品。
第五章：化学品管理1. 写字楼内使用的各类化学品应符合国家标准，严禁使用有害物质，严格控制有害气体的释放。
2. 对于有害气体的使用和储存，应按照相关法律法规进行管理。
3. 废弃的化学品应按照国家相关法律法规进行处理，严禁随意倾倒。
第六章：室内装修1. 写字楼内的室内装修应符合国家相关标准，使用环保材料为主。
2. 禁止使用甲醛超标的装修材料，确保室内空气质量符合国家标准。
3. 对于装修中产生的甲醛等有害气体，应进行及时处理，确保室内空气质量。
第七章：应急管理1. 如发现室内空气质量异常，应尽快采取措施处理，确保员工和客户的健康。
2. 定期进行空气质量紧急演练，提高应急处理能力。
3. 配备必要的呼吸器材、排毒药品等应急物资，以备不时之需。
第八章：责任和惩罚1. 每个写字楼都应设立空气管理岗位，负责空气质量的监测和管理工作。
2. 违反空气管理制度的行为将进行严肃处理，包括但不限于警告、罚款、甚至停业整顿。
3. 对于因空气质量问题引发的意外事故，相关责任人将受到法律制裁。
新风系统解决方案
新风系统解决方案新风系统是由风机、进风口、排风口及各种管道和接头组成。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外,使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间)的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气。
1、采用新风系统的好处1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4)清除室内装饰后长期缓释的有害气体,利于人体健康；5)调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒。
2、新风系统原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风,再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。
实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。
排风经过主机时与新风进行热回收交换,回收大部分能量通过新风送回室内。
借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的.以此达到室内空气净化环境的目的。
3、新风系统的优点a.独立排风管形式—-节省了竖井风道占用的室内空间，户间相互影响小。
b。
顶部不设排风机,公用竖向排风道形式——易发生回流和泄流现象。
c。
顶部设排风机，公用竖向排风道形式1）每户都在厨房或卫生间设置排风机,排风机出口接公用竖向排风道；2）每户都不设置排风机，厨房和卫生间排风出口接公用竖向排风道。
4、新风系统的历史在北欧斯堪的那维亚地区在讲究质量和能源节约的国家里，中央新风系统（VMC）存在至今已有50年历史了。
70年代西班牙90％以上的新建住宅中装用VMC系统.1989年美国ASHRAE制定了“室内空气品质通风规范”。
在德国，住宅通风系统已经与建筑物溶为一体，成为不可缺少的重要组成部分。
办公室空调系统方案课件
遵循安装说明和规范
日常维护和保养
日常维护 定期清理过滤器
检查管道和连接处是否漏气或松动
日常维护和保养
保持设备表面清洁 保养建议 定期进行全面检查和维护
日常维护和保养
根据使用情况和制造商建议更换磨损部件 保持设备在良好的工作状态
常见故障及排除方法
故障一
空调不制冷
排除方法
检查电源、制冷剂是否充足、过滤器是否清洁等
织等，提高能效比。
运行模式
根据季节和室内外温度变化，合理 选择制冷、制热模式，避免不必要 的能耗。
温度控制
设定合理的室内温度，避免过高或 过低的温度，以减少能源浪费。
智能化管理
智能控制
自动调节
采用智能化的控制系统，如物联网技 术、远程控制等，实现空调系统的远 程监控和管理。
根据室内外环境变化和人员数量等因 素，自动调节空调系统的运行参数。
数据监测
实时监测空调系统的运行数据，如温 度、湿度、能耗等，为优化管理提供 数据支持。
室内环境质量保障
新风引入
引入足够的新鲜空气，保持室内 空气流通，减少病菌滋生。
空气净化
配置空气净化器或过滤网，去除 空气中的细菌、病毒、灰尘等污
染物。
噪音控制
采用低噪音的空调设备，降低室 内噪音污染，提高办公舒适度。
THANKS
感谢观看
冷暖系统设计
01
02
03
冷暖空调系统
根据办公空间的特性和需 求，选择合适的冷暖空调 系统，如分体式空调、中 央空调等。
冷暖源
确定冷暖源，如制冷机组 、锅炉等，确保系统稳定 运行和满足冷暖需求。
冷暖末端设备
根据办公空间布局和人员 分布，合理布置冷暖末端 设备，如空调出风口、暖 气片等。
大空间办公室室内气流组织模拟分析
大空间办公室室内气流组织模拟分析摘要：风机盘管侧吹的距离较小，常与空间净高或装修要求相冲突，本次模拟计算得出：合理布置送排风口位置，合理设计风口类型尺寸、选择适当风速大小，可有效的增大风机盘管的送风距离，使人员活动区处在回风区，同时有效控制风速与噪声在合理区间。
关键字：气流组织；风机盘管；新风；风速一、建筑概况本次模拟分析采用Phoenics软件中的FLAIR模块，分析在不同送风方式下室内气流组织的分布情况，本次着重对室内温度，风速和风压三个指标进行分析说明。
大空间办公室尺寸为9m*18m*4.5m，其中18米为长，宽为9米，高为4.5米，在9米的两边上各装2台风机盘管，采用侧送风对吹方式，回风采用在风盘下部，风机盘管吊装在梁底，方案送风口高度为3.40m，回风口高度为3.15m，本次模拟分析采用四种不同布置方案。
1.1方案一送风口尺寸为1200*150，风量为1800CMH，按1次/h的换气次数进行设计计算；在走廊侧设有面积约为1m2的新风口，采用缝隙渗透的进风方式。
该方案送风口高度为3.40m,回风口高度为3.15m,盘管间隔3m,盘管距离长边外墙约为2.7m，送风口距离短边外墙为1.5m，回风口距离短边外墙1.2m。
排风口尺寸为0.35*0.25m,距离长边墙1.8m,高度为3.4m，间隔3m。
平面示意图1.3方案三新风采用机械送风，并经冷却处理，新风口与风盘同高，新风口尺寸为400*150，风速为2.95m/s；风盘送风口尺寸为900*150，风速为2.95m/s，布置形式为对吹方式；回风口尺寸为2200*300，风速为1.75m/s。
在阳台及走廊处各设有1台排风风机，按1次/h的换气次数进行设计计算。
1.4方案四新风采用机械送风，并经冷却处理，新风口与风盘同高，新风口尺寸为600*130，风速为2.95m/s；风盘送风口尺寸为900*130，风速为2.95m/s，布置形式为对吹方式；回风口尺寸为1200*300，两侧布置，风速为1.75m/s。
大空间建筑气流组织模拟及优化分析
大空间建筑气流组织模拟及优化分析宣湟;丁剑红;曹毅然【摘要】以上海市某新建大空间项目为例,结合CFD模拟技术,对室内看台区的制冷系统气流设计进行方案比选和优化分析.项目最终选定的"座椅送风+局部上送风"的气流组织设计方案有效解决了常规空调模式送风效率低、温度控制能力弱的问题,也优化了普通座椅送风方式下,局部走道和连廊区域热舒适性差的弊端.本研究内容对于利用CFD模拟技术对大空间公共建筑及居住建筑的气流组织进行优化设计方面具有显著的应用意义.【期刊名称】《住宅科技》【年(卷),期】2017(037)002【总页数】4页(P39-42)【关键词】大空间建筑;CFD;气流组织;节能【作者】宣湟;丁剑红;曹毅然【作者单位】上海交通大学;伊尔姆环境资源管理咨询(上海)有限公司;上海众材工程检测有限公司第一事业部【正文语种】中文建筑节能是国家实现节能减排总体目标的重要组成部分。
大空间建筑制冷能耗巨大，特别是其中的风机能耗，节能潜力很大，是建筑节能领域研究的重点之一。
大空间建筑的气流组织设计一直是制冷系统设计的重点，也是难点，传统的空调设计方法在该类型建筑中受到挑战。
以计算流体力学（CFD）模拟为代表的新技术手段正越来越多地应用到制冷系统气流组织设计中去，通过准确的建模和模拟计算，较高精度地定量分析不同设计方案的预期实施效果，从而进行方案比选和优化，不仅确保了设计方案的有效性，还提高了设计工作效率。
在以剧场为代表的大空间公共建筑中，CFD模拟技术的作用尤为突出，对于解决大空间公共建筑典型的上热下冷温度分层问题和提高制冷系统整体运行效率，发挥了重要作用。
本文将以上海市某新建大空间项目为例，结合CFD模拟技术，对室内看台区的制冷系统气流进行方案比选和优化，并最终得到了一套有效的解决方案。
1.1 项目概况上海市某新建大空间项目，总用地面积约5.6hm2，总建筑面积约15万m2。
项目的核心部分是一座可容纳1 500人的高级室内剧场。
办公大楼空调系统问题的分析与解决方案——以某金融大厦空调系统改造工程为例
办公大楼空调系统问题的分析与解决方案——以某金融大厦空调系统改造工程为例发布时间：2021-07-01T14:37:21.610Z 来源：《建筑科技》2021年6月下作者：陈程[导读] 本文作者结合自己多年的实践工作经验，以某金融大厦空调系统改造工程为例，针对实际运行过程中遇到的问题进行分析，提出了有效的整改解决方案，并针对每个问题逐个分析其产生的根源、每个独立问题之间的相互影响以及有效避免其产生的途径。
中远海远资产经营管理有限公司陈程摘要：本文作者结合自己多年的实践工作经验，以某金融大厦空调系统改造工程为例，针对实际运行过程中遇到的问题进行分析，提出了有效的整改解决方案，并针对每个问题逐个分析其产生的根源、每个独立问题之间的相互影响以及有效避免其产生的途径。
关键词：办公大楼；空调系统；改造工程；解决方案引言目前高端的多层与高层办公楼的空调系统大都采用VAV空调系统方式。
中国在90年代开始引入VAV空调系统，虽然已有多年的发展史，但在设计、安装、调试及后期改造运营过程中存在着不少问题值得我们注意。
本文将结合某金融大厦空调系统改造工程的空调系统以及在实际使用中遇到的问题进行分析，并提出了整改解决方案。
1工程概况本项目建筑面积16.4万平方米，主楼5-35层为办公用楼层，办公层内办公区、会议室及领导办公室的空调形式是空调机组加变风量装置(VAV)，采用吊顶回风，另外在靠外侧玻璃幕墙处设置了由吊式循环风机，以及落地安装的窗幕风机组成的循环系统，以改善窗际热环境。
新风系统则是在设备层设置新风处理机组，通过风道送至各层的空调机组。
本次改造主要针对办公楼层内用户提出温度不均匀、独立会议室及经理室体感较闷、舒适度、噪音大差等问题进行分析并改造。
2某金融大厦空调系统的实际问题根据本大厦客户反映办公区内温度不均匀、独立会议室及经理室体感较闷、舒适度差等问题，对整个空调系统进行彻底的排查，最后基本排除了空调水系统的问题，而问题主要集中在空调风系统及其控制系统上，具体如下: 2.1会议室和外区独立经理室空调效果不佳、闷热的问题1）VAV空调系统中，末端装置VAVBOX的布置应遵循区域性的原则，一个VAVBOX无法同时服务于两个独立的封闭空间，而该项目在进行精装设计的时候，未考虑VAV空调系统的这一特性，在设置会议室和经理室等独立的封闭空间时，未单独设置VAVBOX（末端装置）、温控器及控制系统，而是选择两个独立封闭区域共用一台VAVBOX的方式，从而导致会议室及经理室内的空调系统处于失控状态，无法根据房间所需的负荷自动调节送风量，不仅造成会议室及经理室空调效果不佳，同时还影响到另一个共用区域的空调效果。
通风系统常见的设计安装问题及解决对策
缩伸软管摩擦阻力表
镀锌板风管摩擦阻力表
八、风道阻力不一导致风量不平衡效果差
景德镇某棋牌室，反映空调效果不太好，检查察觉到现场为一台120DW/D风管机通过出风静压箱接4个风口，风管引入保温软管，但长短不一，短的才1米，长的达到6米，短风管南行风速过高，而长风管支路则基本上无风。后调整机组位置，使各支管长在3米左右，效果良好。
二、内机安装环上位置不当导致西风带短路效果差
一用户卧室安装GR-36DW风管机，反映效果差，现场复查发现卧室为长方形，但内机安装在房间长边靠角上，风口为双层摆叶风口，冷热空气根本吹不下床上见下图，当A点温度达到20度时，B点温度却还高达28度，后将空调内机移动到长边中间位置上，用户未再投诉。
内机安装位置应使能达到各个空调区域，使空调区域空气能电风扇形成有效循环，外观设计时要与送风口、风回口类型、位置进行配合，通过达到风口摆叶或风口位置来改变气流方向调节有效循环。
机组静压选择应根据风系统阻力进行，风管阻力简略计算方法如下：
机组机外静压Ps=R²L²(1+K)=R²(L+Le)
式中：
R-风管的单位沿程摩擦阻力，Pa/m；
L-到最远送风口送风管加上最远回风口回风管的距离合计，m；
K–局部阻力和沿程摩擦阻力的比值;
Le–所有局部阻力的当量长度。
推荐的风管财务压力损失分配（按局部阻力与摩擦阻力之比）
送回风形式设计一定要使空调区域空气能得到有效的循环，对于大跨度、高空间场所，应采用上送下回、中送下回的气流组织形式，风口类型根据送回风形式进行选择。
常见的气流组织形式、特点及适宜场所见ห้องสมุดไป่ตู้表：
各类风口形式、特点及适宜场所见下表：
七、机组静压选取不当导致效果差
优化机柜内气流组织,降本增效——BBU竖装与横装的进出风分析
Telecom Power Technology空调及杋房环境优化机柜内气流组织，降本增效竖装与横装的进出风分析程超（中国电信股份有限公司阜阳分公司，安徽使用热成像仪对机架内横装与竖装的BBU设备温度进行测量，通过对比设备进出风口的温度数据分析设备横装容易造成机房内气流组织的混乱，下层设备对上层设备的温度影响较大，产生热岛问题。
设备气流组织更加顺畅，热交换充分，设备工作温度容易降低。
改造建议：对于机柜内气流组织不合理的机柜进行改造时，需要从气流组织设计着手改进，防止设备排出的热空气重新循环进入设备进气口。
设备Optimize Machine Cabinets Air DistributionBBU Vertical or Horizontal Analysis of the in and Out of the WindCHENG ChaoFuyang Branch of China Telecom Co.，Ltd.，Fuyang 2020年9月第37卷增刊1Telecom Power TechnologyＳｅｐ． ２０２０，Ｖｏｌ． ３７ Ｎｏ． Ｓ１ 程 超：优化机柜内气流组织，降本增效度最大为38.9 ℃，最低为30.1 ℃，上层设备的进风口温度普遍高于下层设备的进风口温度，因此这种安装方式下，下层设备对上层设备的影响较大；（3）横装机架内气流不流畅，下层设备的出风口的温度35.4℃接近中上层设备的进风口温度36.5 ℃，造成中上层设备冷却效率不高；（4）横装机柜内中层设备出风口温度最高为47.4 ℃，中层设备由于处在气流组织最弱处，造成机柜内设备高温，最容易产生热岛效应。
2.2 测量5G-BBU机架内设备进出风的温度数据使用热成像仪分别对同一机房靠近空调侧与远离空调侧的竖装的5G-BBU机架的进行测量，通过对上下两层设备进行现场温度测量，得出如表2数据：（1）采用竖装的BBU设备出风口最高平均温度为36.6 ℃，而横装设备出风口最高平均温度为47.4 ℃，两者相差10.8 ℃；同时竖装的BBU设备进风口在机柜前面，出风口在机柜后面，气流组织较为通畅，可以解决机柜内热岛效应；（2）竖装的BBU设备的进风口平均温度最大为31.8 ℃，最低为29.8 ℃，两层设备中间安装有导流板，两层设备进风口温度相差不大，可以看到下层设备气流组织对上层设备的影响较小。
办公楼中央空调设计风机盘管加新风系统毕业设计
办公楼中央空调设计摘要本设计为天津市XX公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。
建筑共四层，总面积为4446.9m²，首层净高4.2m，其他三层净高均为3.9m。
要求采用空调夏季制冷冬季供暖。
设计的空调系统采用风机盘管—新风系统,选用水冷机组制冷冻水供冷，冬季依靠市政集中供热采暖。
设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计等内容。
除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。
需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。
并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，冷却水塔，及相应的水管风管阀门等。
关键词：办公楼，中央空调，水冷机组，风机盘管—新风系统THE CENTRAL AIR-CONDITION OFOFFICIAL BUILDINGABSTRACTThe design of central air-conditioning system for the building of a Tianjin company is aimed to get a comfortable working condition indoors. The total area of the building is 4446.97 m². The height of the first floor is 4.2 meters,and the other three floor’heights are all 3.9 meters. The air-condition system is designed to supply cool air in summer, and a fan coil units (FCUs)--fresh air system is selected and central screw water chillers are used to provide the chilling water needed. In winter, the municipal central heating system is used to supply heat and keep official room warm.Some of the main points in this design are given as follows:To design an appropriate air-conditioning system for the building, the overall analysis is important. This includes the calculation, such as cooling load calculation, the estimation of system zoning; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and the analysis of its resistance losses; the plan of the insulation of air duct and chilled water pipes; etc.. Meanwhile, equipment selection is also an essential part of the design. According to the requirement, a fan coil units (FCUs)--fresh air system is appropriate. Thus，the main process equipment, i.e. the chiller, the fan coil units, the circulating water pumps, the cooling tower, are also determined in the design considering their characteristics and working conditions.KEY WORDS:official building, central air conditioning, cooling water chiller fan coil units (FCUs)--fresh air system目录第一章绪论 (1)第二章系统方案的选择确定 (3)第三章工程概况 (5)§ 3.1建筑特点 (5)§ 3.2建筑相关资料 (5)§ 3.3室外设计参数 (6)§ 3.4室内设计参数 (7)第四章空调负荷计算 (8)§ 4.1围护结构瞬变冷负荷计算原理 (8)§ 4.1.1外墙和屋面瞬变传热引起的冷负荷 (8)§ 4.1.2室内传热维护瞬时冷负荷 (8)§ 4.1.3外窗瞬变传热引起的冷负荷 (9)§ 4.1.4设备散热形成的冷负荷 (9)§ 4.1.5新风冷负荷 (11)§ 4.2办公楼围护结构冷负荷计算 (11)§ 4.3各房间送风方式的确定 (14)§ 4.4 办公楼新风量和新风负荷的确定 (15)§ 4.4.1新风负荷计算举例 (15)§ 4.4.2办公楼新风冷负荷计算书 (16)第五章风机盘管加新风系统选型计算 (21)§ 5.1风机盘管系统选型计算 (21)§ 5.2新风机组的选型 (24)第六章空调风系统 (25)§ 6.1空调房间气流组织 (25)§ 6.2风口的布置 (25)§ 6.2.1新风入口注意事项 (25)§ 6.2.2风道的布置和制作要求 (25)§ 6.2.3新、排风口的防雨百叶尺寸的确定 (26)§ 6.2.4风管阀门的选择 (27)§ 6.2.5送风口的布置原则 (27)§ 6.3 风口的选择 (27)§ 6.4 新风管的设计计算 (28)§ 6.6 办公区及卫生间排风 (30)第七章空调水系统 (32)§ 7.1 空调水系统的选型比较 (32)§ 7.2 空调水系统的布置 (33)§ 7.3风机盘管水系统水力计算 (33)§ 7.3.1基本公式 (33)§ 7.3.2标准层的冷冻水供水管路水力计算 (34)§ 7.4 办公楼水管最不利循环水利计算 (37)§ 7.5 空调风机盘管水系统供、回、凝水管 (39)§ 7.6 水管系统中的阀门 (40)第八章机房布置与设备选择 (41)§ 8.1机房布置原则 (41)§ 8.2机房的设备选择 (42)§ 8.2.1冷水机组的选择 (42)§ 8.2.2水泵的选择 (42)§ 8.2.3定压补水水箱选择 (44)§ 8.2.4冷却水塔、水箱的选择计算 (46)第九章管道保温、防腐 (47)结论 (48)参考文献 (49)致谢 (50)附录 (51)第一章绪论本篇文章是对天津某机关办公楼中央空调的设计计算说明。
信息系统受限机房的气流组织解决方案
白这些热源的产生我们才可以相对精确计算出机房 的总热负荷 和研究相应的对策 。 计算出机房的总热负荷可 以给规划机房制冷散 热方案和热点分布提供设计依据。常用 的荷载有 ２
种计 算方式 。
①热负荷累计计算方式。热负荷累计计算方式 按下式 （） １计算…。
操作人员的操作区域和进出机房门位置及结构 也是 不 可忽视 的影 响 因素 。 因为会 影 响到 机 房 的气 Ｑ， —— 吸尘器、 电烙铁 、 传导电缆等的发散的 压 、 气 质量 等 。一 般来 说机 房 内部 要 求 密封 度 好 ， 空 热 负荷 。 保持正压 ， 这样才能保证好机房内的气流组织正常。 ② 面积热 负载 计算方 式 。 根据 国家相 关 的规范 ， ２ 受 限机 房 环 境 气 流 组 织设 计 结 合机 房 面 积 和 密 度 的考 虑 ， 建议 机 房 发 热 量 按 照 ０２ ．５～０ ４ Ｗ／ ．７ｋ ｍ 取值。 机房总热负荷按下式 （ ） ２ １ 案 例描 述 ２ ． 某供 电局信息机房面积约 ６ ２如图 １ ， ０ｍ （ ）机房 计算…。 ＱＴ＝ ＱＴ ＋ＱＴ ｌ ２ （ ） 内设备主要为高密度服务器机柜和网络设备。天花 ２ 和 地板 问高 度 ２ ４１， 花 顶 高 度 ９ ｒ， 板 内高 ． Ｉ天 Ｔ ０ｃ－地 ｌ ｉ 式 中： Ｑ广 机房 总热 负荷 ； ｎ — ｕ ｎ
（ 广西电 网公 司北 海供 电局 ， 广西 北海 ５６０ ） ３ ００
摘要 ： 针对 目前 电力 系统 信息机房建设 ， 达到提高设备 的高可用 、 为 持续和稳定 运行 的 目的 ， 通过对 信息 中心机房 制冷、 散热 、 送风 、 回风等方面的计算分析 ， 研究有限环境下 的高密 度机 房的气 流组织解决方案。结合 １ 个实 际案例对机房进行气流
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
办公室空间的气流组织解决方案
随着办公自动化的普及，办公人员越来越集中，办公设备负荷越来越大，所以大型办公室一般均配备了集中空调系统。
这种办公室一般特点是空间面积大，人员和设备密度大，单位面积的冷负荷高。
由于自动化办公是近些年出现的特点，很少有人对其空调系统进行专项研究，尤其是室内气流组织方面。
现在许多办公室都有如下问题：
1、夏季空调送风口下的人员抱怨空调太凉，有时必须加件秋装。
2、距离风口远的人员抱怨空调不够凉。
3、冬季办公室内区温度太高，而外区有比较冷。
上述问题1、2条明显是气流组织控制不好，造成室内温度场不均匀所致。
第3条是系统设计未考虑到空调内外区独立控制所致。
这里我们先来研究气流组织问题，首先看一下国内办公房间空调气流组织设计的现状。
第一、现在国内高度4m以下的下送风空调风口大量采用的是散流器，以铝合金的方形散流器居多，市场占有率在90%以上。
第二、设计人员在选择散流器时，基本上不进行气流组织计算，大多只是根据风口的送风量计算一下喉部尺寸。
第三、设计人员在布置散流器时，主要考虑与回风口的距离以减少气流短路，兼顾设备和送风管位置。
很少考虑送风温差、送风高度、送风量及工作区域气流速度等因素。
从大量的应用实例调查来看，一般反映在散流器正下方水平1m～2m处有明显吹风感，说明目前国内常用的铝合金散流器不能达到的水平散流送风，而是向下的扩散送风。
因此目前大部份的办公室室内气流组织如下图所示：
常规散流器送风的气流示意图
一般空调房间夏季设计工况为干球26℃，相对湿度60%，露点温度17.63℃。
以国内常用的风机盘管+新风系统为例，室内的湿负荷由风机盘管承担，因此风机盘管的出风温度会达到露点温度一下，即低于17.63℃，甚至会达到15℃。
而风口的送风温度基本等于盘管出风温度，即便是有一定的风管温升（考虑摩擦损失和传热损失）也不会高于19℃。
因此低于19℃的送风没有与室内空气充分混合，吹到工作区域，就会使风口下方的人员感到气温太凉了。
同时由于室内气流不均匀，引起温度场分布不均匀，其他区域很容易产生局部温度过热。
针对上述情况，推荐采用贴敷射流的风口，这类风口的特点是在较大的风量变化范围内维持水平贴敷送风，而风口下方的空气被卷吸向上。
经过空调设备处理后的低温风被贴敷吊顶水平送出后，与室内空气充分混合，再利用冷空气的沉降作用进入工作区域，形成的室内气流如下图：
RA-N3送风气流示意图
选用这样的风口，可以降低工作区域气流速度，保证室内温度场分布均匀。
同时由于风口下方气流被卷吸向上，因此风口下方人员没有吹风感。
低速的气流和均匀的温度分布使得空间的舒适程度大大提高。
好的风口布置和选型，能够充分完成设计意图，降低噪音，节省能耗，提高舒适性。
因此在进行风口选择时，不但要考虑送风量，同时还应考虑送风距离、送风温差、风口噪声、控制区域流速和风口的自平衡能力等。
克兰茨在此方面有着多年的专业经验，善于解决各种条件下的气流组织方案，欢迎各方垂询。
