悬挂轴承 回压凡尔 扶正器 外岩心筒
外岩心筒--联接钻头与钻具，承受 和传递钻压，带动钻头旋转并保护内筒 ▲ 内岩心筒--容纳和保护岩心， 下面接岩心抓。
▲
内岩心筒
岩心抓 取心钻头
内外岩心筒连接处，装有悬挂式滚动 轴承，取心钻进时，使内岩心筒不转动 而保护岩心。
取心钻具结构示意图
◎ 预备知识--取心工具各主要部件功能简介 ⑶ 岩心抓--装于内岩心筒与取心 钻头之间；用于割取岩心、承托已 割岩心，使之顺利到达地面。 ⑷ 分水接头--连接在悬挂轴承之
●
▲ ▲ ▲
通过岩心分析，可以获取如下资料或信息：
◐◐
▲
▲ ▲
古生物特征； ▲ 确定地层时代； ▲ 进行地层对比； 研究储层岩性、物性、电性、含油气性--四性关系研究； 掌握生油层特征及其地化指标； 观察岩心的岩性、沉积构造，恢复沉积环境； 了解构造和断裂情况，如地层倾角、地层接触关系、断层位置 检查开发效果，了解开发过程中所必须的资料数据。
◎ 预备知识--取心工具各主要部件功能简介
⑺ 密闭取心--为了掌握油层中原始含油、水情况，
而采取的一种特殊取心方法。
●
●
钻井液不接触岩心，内筒装有密闭保护液；
钻进时，不等钻井液浸入岩心，岩心就进入钻头， 顶开活塞，使保护液流出，在岩心表面形成保护膜。
二、岩心录井
1、取心井段的确定
2、取心资料收集和岩心整理 3、岩心描述 4、岩心录井草图的编绘 5、岩心综合录井图的编制
第二章 地质录井
第二章
地质录井
主要任务：根据井的设计要求，取全、取准反映地下 情况的各项资料，以判断井下地质及含油、气情况。
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
录 井 方 法
钻 时 录 井
钻 井 液 录 井
岩 心 录 井
※

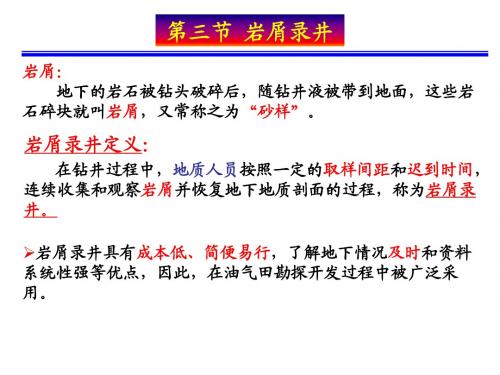

岩 屑 录 井
※
气 测 录 井
荧 光 录Байду номын сангаас井
综 合 录 井
地 化 录 井
一、钻时录井
专门用于钻取岩心的钻头。
▲
悬挂轴承 回压凡尔 扶正器 外岩心筒
对软或中硬地层， 常用三翼或四翼刮刀钻头；
▲
▲
对硬或坚硬地层常用牙轮钻头；
取大直径的岩心， 可用硬质合金钢钻头。
内岩心筒
岩心抓 取心钻头
取心钻具结构示意图
◎ 预备知识--取心工具各主要部件功能简介 ⑵ 岩心筒---包括外岩心筒、
内岩心筒两部分。
换钻头
1560 1580 井深 (m) 1600
钻时曲线
4、影响钻时的因素—5个方面
⑴ 岩性--软硬、孔缝发育程度。松软地层较硬地层钻时低 ⑵ 钻头类型与新旧程度— 软地层用刮刀钻头；硬地层用牙轮钻头； ⑶ 钻井参数和操作水平— 钻压大、转速快时，钻时低； 涡轮钻较旋转钻钻时低。 司钻的操作技术与熟练程度等等 ⑷ 钻井液性能与排量-低粘度、低密度、排量大时钻进快，钻时低。 ⑸ 钻井方式— 转盘钻进和涡轮钻进两种。由于钻井方式不同，同一条 件下统一岩性的钻时差别很大 。
一、钻时录井
5、钻时曲线的应用
① 应用钻时曲线可定性判断岩性，解释地层剖面。
◐◐
② 在无电测资料或尚未电测的井段，根据钻时曲线， 结合录井剖面，可以进行地层划分和对比。
◐
应用钻时曲线可定性判断岩性，解释地层剖面。
其他条件不变时，钻时的变化可反映岩性的差别：
▲ ▲ ▲ ▲
疏松含油砂岩钻时最快 普通砂岩较快 泥岩、灰岩较慢 玄武岩、花岗岩最慢
钻时--每钻进一各单位厚度岩层所需要的时间， 单位min/m。 钻时/min
0 5 10 15 20 25 30
钻时录井—系统地记录钻时并收 集与其有关的各项数据、资料的 全部工作过程。
钻时录井的特点： 具有简便、 及时、经济。钻时资料对于现场 抵制和工程人员都很重要。 常用的钻时录井间距有1m或 0.5m 。
◎ 预备知识--取心工具简介(一般了解)
常 用 取 心 工 具
▲
单筒取心工具
一根岩心筒 + 筒形合金钢钻头 适用于浅井和中深井。
悬挂轴承 回压凡尔
扶正器 外岩心筒 内岩心筒 岩心抓 取心钻头
▲
双筒取心工具 主要组成→
取心钻头 内岩心筒 外岩心筒 岩心抓 分水接头
取心钻具结构示意图
◎ 预备知识--取心工具各主要部件功能简介 ⑴ 取心钻头--钻取岩心的切削工具，
1500
1520 1540
换钻头
1560 1580 井深 (m) 1600
钻时曲线
记录钻时的方法： 记录钻时的装置早期有深度面板法、固定标尺法、 米尺划线法三种。由于其操作原始，消耗人力，准确度 低，现已基本淘汰。 目前由气测仪器或综合录井仪记录。 它是通过钻台上的传感器将电流信号传输到计算 机中，由计算机软件综合数据进行处理分析，按设计好 的间距得出有关钻时的各项数据，并在计算机屏幕上显 示出来，既节省了人力，又提高精确度，同时也缩短了 钻井周期。 ▲ 井口开始：每米记录一次 1、钻时录井的原则 ▲ 目的层：0.5～0.25米一次 ▲ 取芯井段：0.25米一次
对于碳酸盐岩地层，利 用钻时曲线可以判断缝洞发 育井段--钻时突然加快，钻 具放空等。
▲
◐
注意：同一岩类，随埋深和胶结程度等不同，反映在
钻时曲线上也各不相同。
第二节
▲
地质录井
▲ ▲
▲
▲
▲
钻 时 录 井
岩 心 录 井 ※
岩 屑 录 井 ※
钻 井 液 录 井
气 测 录 井
其 它 录 井
二、岩心录井
岩心--在钻井过程中用取心工具取出的井下岩石。 是最直观、最可靠的第一性地质资料。
上，作用是引导泥浆从内岩心筒的 环形空间流至钻头水眼冲刷井底， 与回压凡尔一起保护内岩心筒的岩 心不受泥浆冲损。
悬挂轴承 回压凡尔 扶正器 外岩心筒
内岩心筒
岩心抓 取心钻头
取心钻具结构示意图
◎ 预备知识--取心工具各主要部件功能简介
⑸ 加压接头--连接在外岩心筒的上部， 作用：在割取岩心时，用它加压切断销子， 使内岩心筒下落，岩心抓向内弯曲割断岩心。 ⑹ 割取岩心--当取心钻进到所需长度或一定长度时， 将岩心从钻头根部割断，使岩心筒中的岩心与井底 母岩分开，以便提出岩心。
一、钻时录井
2、钻时的计算
一、钻时录井
3、钻时曲线的绘制
将各钻时点按纵横向比例尺点 在图上，连接各点即成钻时曲线。
钻时/min 0 5 10 15 20 25 30 1500
1520 1540
纵比例尺 一般采用1：500 横比例尺 以能够表示钻时变 化为原则来选定。此外，在曲线旁 用符号或文字在相应深度上标注接 单根、起下钻、跳钻、卡钻、更换 钻头位置及钻头尺寸、类型等。
外岩心筒--联接钻头与钻具，承受 和传递钻压，带动钻头旋转并保护内筒 ▲ 内岩心筒--容纳和保护岩心， 下面接岩心抓。
▲
内岩心筒
岩心抓 取心钻头
内外岩心筒连接处，装有悬挂式滚动 轴承，取心钻进时，使内岩心筒不转动 而保护岩心。
取心钻具结构示意图
◎ 预备知识--取心工具各主要部件功能简介 ⑶ 岩心抓--装于内岩心筒与取心 钻头之间；用于割取岩心、承托已 割岩心，使之顺利到达地面。 ⑷ 分水接头--连接在悬挂轴承之
●
▲ ▲ ▲
通过岩心分析，可以获取如下资料或信息：
◐◐
▲
▲ ▲
古生物特征； ▲ 确定地层时代； ▲ 进行地层对比； 研究储层岩性、物性、电性、含油气性--四性关系研究； 掌握生油层特征及其地化指标； 观察岩心的岩性、沉积构造，恢复沉积环境； 了解构造和断裂情况，如地层倾角、地层接触关系、断层位置 检查开发效果，了解开发过程中所必须的资料数据。
◎ 预备知识--取心工具各主要部件功能简介
⑺ 密闭取心--为了掌握油层中原始含油、水情况，
而采取的一种特殊取心方法。
●
●
钻井液不接触岩心，内筒装有密闭保护液；
钻进时，不等钻井液浸入岩心，岩心就进入钻头， 顶开活塞，使保护液流出，在岩心表面形成保护膜。
二、岩心录井
1、取心井段的确定
2、取心资料收集和岩心整理 3、岩心描述 4、岩心录井草图的编绘 5、岩心综合录井图的编制
