【CN209840799U】旋转换热的换热器【专利】

合集下载

一种旋转取暖器[发明专利]

专利名称：一种旋转取暖器专利类型：发明专利
发明人：陆应生,张捷
申请号：CN201510716132.9申请日：20151028
公开号：CN105605652A
公开日：
20160525
专利内容由知识产权出版社提供
摘要：本发明涉及一种旋转取暖器，包括支撑台、网状罩、发热器和反射罩，所述反射罩固定置于所述支撑台的上端，所述发热器固定置于所述反射罩内，所述网状罩固定置于所述反射罩的前端，所述支撑台的下端设置有可转动的转动盘，所述转动盘内设置有调整所述转动盘转速的调速电路，所述转动盘的上端设置有调速旋钮，所述调速旋钮与所述调速电路通过线路连接。

相对现有技术，本发明能进行旋转，实现多人同时进行取暖，并能进行照明。

申请人：桂林新艺制冷设备有限责任公司
地址：541004 广西壮族自治区桂林市七星区桂大路朝阳工业园1号
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：周玉红
更多信息请下载全文后查看。

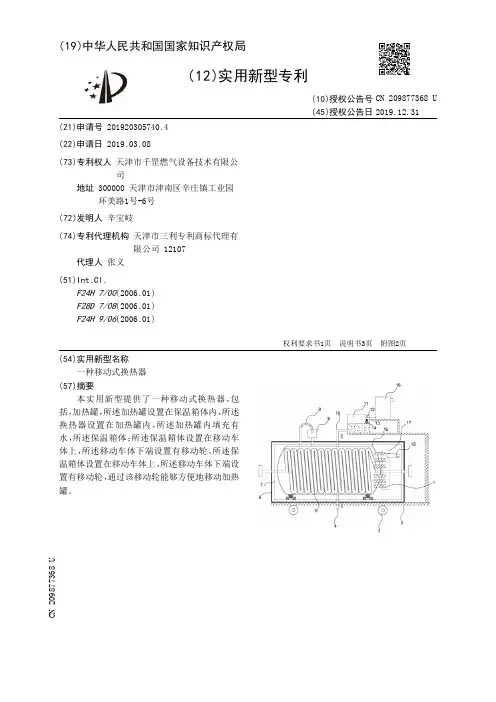

【CN209877368U】一种移动式换热器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305740.4(22)申请日 2019.03.08(73)专利权人天津市千罡燃气设备技术有限公司地址 300000 天津市津南区辛庄镇工业园环美路1号-6号(72)发明人辛宝岐　(74)专利代理机构天津市三利专利商标代理有限公司 12107代理人张义(51)Int.Cl.F24H 7/00(2006.01)F28D 7/08(2006.01)F24H 9/06(2006.01)(54)实用新型名称一种移动式换热器(57)摘要本实用新型提供了一种移动式换热器，包括，加热罐，所述加热罐设置在保温箱体内，所述换热器设置在加热罐内，所述加热罐内填充有水，所述保温箱体；所述保温箱体设置在移动车体上，所述移动车体下端设置有移动轮。

所述保温箱体设置在移动车体上，所述移动车体下端设置有移动轮，通过该移动轮能够方便地移动加热罐。

权利要求书1页说明书3页附图2页CN 209877368 U 2019.12.31C N 209877368U权　利　要　求　书1/1页CN 209877368 U1.一种移动式换热器，其特征在于，包括，加热罐，所述加热罐设置在保温箱体内，所述换热器设置在加热罐内，所述加热罐内填充有水，所述保温箱体，包括：箱体外壳和箱体内壳，所述箱体外壳和箱体内壳之间设置有真空腔体，所述箱体外壳外侧包覆有弹性材料，所述加热罐下端连接有支撑块，所述支撑块包括上端的大径部和下端的小径部，小径部套接有弹簧，所述支撑块下端设置有支撑座，所述支撑座上设置有固定孔，所述固定孔的纵截面包括上端的大径部和下端的小径部，所述支撑块下端的小径部插入固定孔的小径部，弹簧卡在固定孔的大径部上；所述保温箱体设置在移动车体上，所述移动车体下端设置有移动轮。

2.根据权利要求1所述的一种移动式换热器，其特征在于，所述移动轮为带有刹车机构的移动轮。

一种换热器[实用新型专利]

专利名称：一种换热器
专利类型：实用新型专利
发明人：王永红,黄坤民,刘江坚,肖坤后申请号：CN200420002897.3
申请日：20040119
公开号：CN2722175Y
公开日：
20050831
专利内容由知识产权出版社提供
摘要：一种高效率的换热器。

它是由管程和壳程两大部分组成，壳程由壳体、前后管板以及蒸汽进口管、冷凝水出口管组成。

管程由管箱圆筒、凸形封头，染液进口管、染液出口管及若干根换热管组成，壳程前端通过周向6块肋板与管箱圆筒焊在一起，后端6块肋板5则处于自由状态。

这样壳体与管箱圆筒之间的夹套也成为管程，因此它的换热效率也提高了。

申请人：邵阳纺织机械有限责任公司
地址：422000 湖南省邵阳市宝庆西路162号
国籍：CN
更多信息请下载全文后查看。

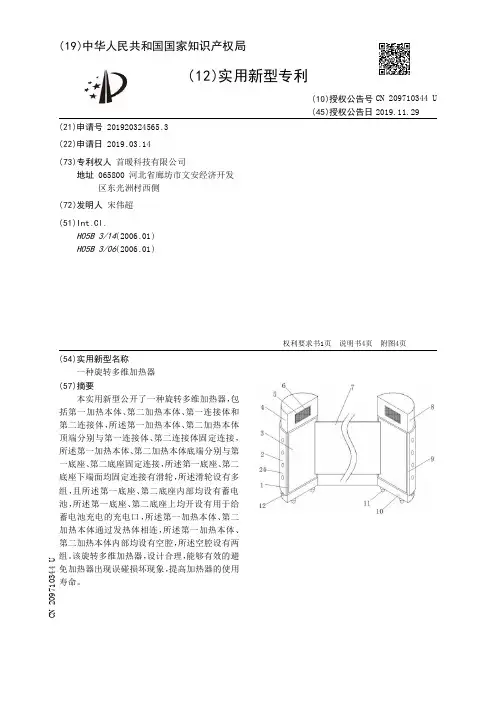

【CN209710344U】一种旋转多维加热器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920324565.3(22)申请日 2019.03.14(73)专利权人首暖科技有限公司地址 065800 河北省廊坊市文安经济开发区东光洲村西侧(72)发明人宋伟超　(51)Int.Cl.H05B 3/14(2006.01)H05B 3/06(2006.01)(54)实用新型名称一种旋转多维加热器(57)摘要本实用新型公开了一种旋转多维加热器，包括第一加热本体、第二加热本体、第一连接体和第二连接体，所述第一加热本体、第二加热本体顶端分别与第一连接体、第二连接体固定连接，所述第一加热本体、第二加热本体底端分别与第一底座、第二底座固定连接，所述第一底座、第二底座下端面均固定连接有滑轮，所述滑轮设有多组，且所述第一底座、第二底座内部均设有蓄电池，所述第一底座、第二底座上均开设有用于给蓄电池充电的充电口，所述第一加热本体、第二加热本体通过发热体相连，所述第一加热本体、第二加热本体内部均设有空腔，所述空腔设有两组。

该旋转多维加热器，设计合理，能够有效的避免加热器出现误碰损坏现象，提高加热器的使用寿命。

权利要求书1页说明书4页附图4页CN 209710344 U 2019.11.29C N 209710344U权　利　要　求　书1/1页CN 209710344 U1.一种旋转多维加热器，包括第一加热本体（2）、第二加热本体（9）、第一连接体（4）和第二连接体（8），其特征在于：所述第一加热本体（2）、第二加热本体（9）顶端分别与第一连接体（4）、第二连接体（8）固定连接，所述第一加热本体（2）、第二加热本体（9）底端分别与第一底座（1）、第二底座（10）固定连接，所述第一底座（1）、第二底座（10）下端面均固定连接有滑轮（11），所述滑轮（11）设有多组，且所述第一底座（1）、第二底座（10）内部均设有蓄电池（21），所述第一底座（1）、第二底座（10）上均开设有用于给蓄电池（21）充电的充电口（12），所述第一加热本体（2）、第二加热本体（9）通过发热体（7）相连，所述第一加热本体（2）、第二加热本体（9）内部均设有空腔（13），所述空腔（13）设有两组，两组所述空腔（13）内均安装有用于连接发热体（7）的转轴（14），所述转轴（14）设有两组，两组所述转轴（14）分别与发热体（7）两端固定连接，所述空腔（13）内还设有中转轴（15），所述中转轴（15）与发热体（7）转动连接，所述第一连接体（4）、第二连接体（8）内部均设有放置腔（20），所述放置腔（20）设有两组，所述第一连接体（4）内设有电机（16），所述电机（16）设于放置腔（20）内，所述电机（16）与位于第一加热本体（2）内部的转轴（14）相连，所述第一连接体（4）上固定安装有控制器（17），所述第一连接体（4）、第二连接体（8）上均开设有通风口（5），所述通风口（5）内镶嵌安装有隔网（6），所述第一加热本体（2）、第二加热本体（9）上均固定连接有反射膜（3），所述第一加热本体（2）、第二加热本体（9）远离反射膜（3）的一侧固定连接有无纺织布（24）。

新型换热器[实用新型专利]

专利名称：新型换热器
专利类型：实用新型专利
发明人：马海军
申请号：CN201920149533.4申请日：20190129
公开号：CN209655591U
公开日：
20191119
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型换热器，其包括一个中部加温箱，中部加温箱的顶部连接有一个顶部水箱，中部加温箱的底部连接有底部水箱，多根烟管自底部水箱向上贯穿直至在顶部水箱的顶面上露出；中部加温箱内部竖向贯穿有多根加热管，每根加热管包覆一根烟管；烟管的顶部和中部加温箱内部连通，在中部加温箱的侧壁上连接有一个负压风机。

本实用新型通过以上设置，同时在中部加温箱内设置回转仓，使加热管内部的烟气可经过回转仓再次回转至中部加温箱内部并对加热管外壁进行加热，又在中部加温仓的顶面及底面上分别间隔设置顶部隔板和底部隔板，使高温烟气可上下循环并在中部加温仓内移动，以此实现对加热管的彻底加热。

申请人：马海军
地址：253400 山东省德州市宁津县相衙镇苗马李村15号
国籍：CN
更多信息请下载全文后查看。

换热器[实用新型专利]

专利名称：换热器
专利类型：实用新型专利
发明人：方旭东,胡静,李艳景申请号：CN201920015766.5申请日：20190104
公开号：CN209877709U
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本实用新型的换热器，包括管板、换热管束以及隔板，所述管板开设有四组管束孔位，每组所述管束孔位连接对应一组换热管束，其中每相邻两组管束孔位之间间隔预定距离，任意相邻两组管束孔位之间的间隙位置分别能够安装所述隔板，所述隔板的数量少于所述间隙的数量，且所述隔板选择性地安装于部分所述间隙。

本实用新型可以通过隔板安装于管板上相邻两组管束孔位之间间隙位置的不同，实现该换热器在二流程换热器与三流程换热器之间的切换，以此有利于系统标准化的实施，具有提高设计效率，降低成本的作用。

申请人：浙江盾安机电科技有限公司
地址：311835 浙江省绍兴市诸暨市店口镇工业区
国籍：CN
代理机构：杭州华进联浙知识产权代理有限公司
代理人：聂智
更多信息请下载全文后查看。

强制对流型旋转式加热器[实用新型专利]

专利名称：强制对流型旋转式加热器专利类型：实用新型专利
发明人：姜头焕
申请号：CN91223145.9
申请日：19910814
公开号：CN2097959U
公开日：
19920304
专利内容由知识产权出版社提供
摘要：为在本体与燃烧器间形成冷空气膜以阻断除辐射热外的传导热，并将此空气膜的部分空气作为二次空气提供以便未燃烧之燃气完全燃烧来提高供暖效率。

于外部燃烧管上设有空气导向件，于一放热板上部侧周设有使从该导向件喷来的空气对流的遮蔽板，同时在内外燃烧器之间使之保持一定间隔L而设有支承板，在内部燃烧器上设有周缘呈圆形突出且朝向燃烧器中央的一列火焰孔，后者之外侧对应地设有同样形状的一列突出部形成的多个内部网。

申请人：三星电子株式会社
地址：南朝鲜京畿道
国籍：KR
代理机构：中国国际贸易促进委员会专利代理部
代理人：王宪模
更多信息请下载全文后查看。

换热器[实用新型专利]

专利名称：换热器
专利类型：实用新型专利
发明人：黄斌强,张景中,蔡莉民,郑翔申请号：CN201821990059.X
申请日：20181129
公开号：CN209181565U
公开日：
20190730
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种换热器，涉及换热装置技术领域，包括前端段、中间段和后端段，中间段包括壳体、换热管、固定管板和浮动管板，相邻的换热管之间设有空隙,换热管的两端分别穿过固定管板和浮动管板，前端段为与壳体的固定管板密封连接的前部管箱，前部管箱的内腔均分为进液腔和出液腔，进液腔与一半换热管连通，出液腔与另一半换热管连通，后端段为后部外头盖，后部外头盖的内腔与每个换热管相连通，进液腔和出液腔分别带有进液口和出液口，壳体还设有进料口和出料口，进料口和出料口分别设于壳体的两端，壳体内设有用于对料液流动起导向作用的折流机构。

解决现有技术中存在的加温或降温效果不佳的技术问题，能够以不断更换的介质来进行温度的调节。

申请人：张家口科雷传热设备有限公司
地址：075000 河北省张家口市产业集聚区启航路3号
国籍：CN
代理机构：石家庄国为知识产权事务所
代理人：谢茵
更多信息请下载全文后查看。

一种磁流体旋转换热器[发明专利]

专利名称：一种磁流体旋转换热器
专利类型：发明专利
发明人：李翔,余鹏,牛小东,李德才,山口博司申请号：CN201911251277.0
申请日：20191209
公开号：CN111023877A
公开日：
20200417
专利内容由知识产权出版社提供
摘要：本发明公开一种磁流体旋转换热器，包括，外壳体，设置在所述外壳体外表面的磁性件，设置在所述外壳体内部的转子装配体，所述转子装配体中的转子上设置有多片转瓦，增加了换热面积，同时采用磁流体作为冷却液，在磁场的作用下磁流体具有热磁流动效应，从而实现换热装置换热率的提升。

本发明的磁流体旋转换热器结构简单，设计紧凑，各部分相对独立，方便维护和检修；具有良好互换性、可以实现模块化、系列化和快速设计；对工作环境无特殊要求，能够适应各种特殊环境。

申请人：南方科技大学
地址：518055 广东省深圳市南山区学苑大道1088号南方科技大学力学与航空航天工程系
国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
代理人：王永文
更多信息请下载全文后查看。

一种高密封的可旋转全热交换器[实用新型专利]

专利名称：一种高密封的可旋转全热交换器专利类型：实用新型专利
发明人：郭开杰
申请号：CN201721929482.4
申请日：20171227
公开号：CN207815624U
公开日：
20180904
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高密封的可旋转全热交换器，包括顶层板和静电除尘器，所述顶层板的下方安装有第一维护门，所述污风排口的右侧安装有污风排风管，所述污风连接管的右端设置有污风进口，所述污风进口的下方安装有新风排口，所述新风排风管的左端设置有新风连接管，所述静电除尘器的左侧安装有新风进口，所述新风进口的左侧安装有防尘网，所述第二维护门的表面左端设置有合页，且第二维护门的下方设置有热交换机芯，所述第一维护门的左侧下方安装有螺丝，所述前箱体的右侧安装有后箱体，且后箱体的底端设置有底板，所述前箱体的表面顶端左侧安装有控制开关。

该高密封的可旋转全热交换器结构紧固，拆卸方便，防尘性能好，且密封性强。

申请人：深圳市成东青绿色建筑有限公司
地址：广东省深圳市龙华新区民治街道梅坂大道民乐工业圆G4栋415
国籍：CN
更多信息请下载全文后查看。

一种圆形板式换热器[实用新型专利]

专利名称：一种圆形板式换热器专利类型：实用新型专利
发明人：余胜亮,雷国庆
申请号：CN201220701041.X 申请日：20121218
公开号：CN202947509U
公开日：
20130522
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种圆形板式换热器，包括换热板束，固定在换热板束外侧的外壳，固定在换热板束两端的前、后压盖以及将前、后压盖连接起来的压紧螺栓，所述换热板束包括换热板，多个换热板被前、后压盖挤压到一起形成换热板束中的冷介质通道和热介质通道。

本技术方案中，采用压紧螺栓将前后压盖固定到一起，整体换热器结构简单，固定时采用焊接的方式将换热板焊接成为换热板束，延长其寿命。

申请人：余胜亮,雷国庆
地址：上海市嘉定区谢春路1458号
国籍：CN
代理机构：北京东正专利代理事务所(普通合伙)
代理人：张亦华
更多信息请下载全文后查看。

一种高效旋流式换热器[发明专利]

专利名称：一种高效旋流式换热器专利类型：发明专利
发明人：李艳枚
申请号：CN202010502432.8
申请日：20200605
公开号：CN111912255A
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本发明实施例公开了换热器技术领域的一种高效旋流式换热器，包括相互接触的第一换热管和第二换热管，相邻两组所述第一换热管之间通过第一球阀相连接，相邻两组所述第二换热管之间通过第二球阀相连接，位于顶端一组的所述第一换热管连接有第一排放接头，所述第一排放接头通过第一泵体连接有第一排放管，位于顶端一组的所述第二换热管连接有第二排放接头，所述第二排放接头通过第二泵体连接有第二排放管。

本发明通过利用上下分层布置的第一换热管和第二换热管分别利用球阀进行流体控制导出，不仅可以便于实现对换热管的分层拆卸清洗工作，而且还可以便于提高流体在换热管中停留的实现，从而便利于换热管道内的流体进行热量交换工作。

申请人：李艳枚
地址：422700 湖南省邵阳市新宁县白沙镇石俄村58号
国籍：CN
更多信息请下载全文后查看。

一种旋转式用超声波自清洗的换热器[发明专利]

专利名称：一种旋转式用超声波自清洗的换热器专利类型：发明专利
发明人：戴磊
申请号：CN201810194228.7
申请日：20180306
公开号：CN110230943A
公开日：
20190913
专利内容由知识产权出版社提供
摘要：一种旋转式用超声波自清洗的换热器是由排气法兰(1)、壳体组件(2)、热交换组件(3)、进气法兰(4)、清洗控制系统(5)、支架(6)、超声波发生装置(7)组成，所述热交换组件由大齿轮、圆锥轴承、圆螺母、电机、小齿轮、左支架、热交换器翅片组件、右支架、中心轴、翅片骨架组成，换器翅片组件表面发生污垢后，启动清洗控制系统，用加热器将水箱里的水加热后，启动水泵、超声波发生装置和电机，打开截止阀，电机转动通过齿轮带动热交换组件缓慢转动，超声波发生装置产生的超声波对换器翅片组件表面产生的污垢进行热清洗，水泵使热水循环，清洗完毕，切断清洗控制系统电源，放出水并关闭截止阀。

申请人：戴磊
地址：214500 江苏省靖江市城北园区常太路10号
国籍：CN
更多信息请下载全文后查看。

【CN209820219U】一种雾化水冷式换热器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920588377.1(22)申请日 2019.04.26(73)专利权人河北化工医药职业技术学院地址 050000 河北省石家庄市裕华区方兴路88号(72)发明人刘清涛　(74)专利代理机构长沙知行亦创知识产权代理事务所(普通合伙) 43240代理人张珍珍(51)Int.Cl.F28D 7/08(2006.01)F28F 9/013(2006.01)(54)实用新型名称一种雾化水冷式换热器(57)摘要本实用新型公开了一种雾化水冷式换热器，包括换热器外壳，所述换热器外壳的一侧外表面连接有冷流体进口，且换热器外壳的另一侧外表面连接有冷流体出口，所述换热器外壳的顶部设有热流体进口，且换热器外壳的底部设有热流体出口，所述冷流体进口和冷流体出口的端头靠近换热器外壳的位置设有单向阀，所述换热器外壳的两侧均连接有承托装置，且换热器外壳的下表面靠近四周边缘位置均连接有角度调节机构，所述换热器外壳的内部均匀的分布有导热管，所述导热管的两端分别与热流体进口和热流体出口相连。

本实用新型所述的一种雾化水冷式换热器，能够对换热器连接的水管起到一定的支撑作用，且能够改变换热器的放置角度。

权利要求书1页说明书3页附图2页CN 209820219 U 2019.12.20C N 209820219U权　利　要　求　书1/1页CN 209820219 U1.一种雾化水冷式换热器，其特征在于：包括换热器外壳(1)，所述换热器外壳(1)的一侧外表面连接有冷流体进口(2)，且换热器外壳(1)的另一侧外表面连接有冷流体出口(3)，所述换热器外壳(1)的顶部设有热流体进口(4)，且换热器外壳(1)的底部设有热流体出口(5)，所述冷流体进口(2)和冷流体出口(3)的端头靠近换热器外壳(1)的位置设有单向阀(6)，所述换热器外壳(1)的两侧均连接有承托装置(7)，且换热器外壳(1)的下表面靠近四周边缘位置均连接有角度调节机构(8)，所述换热器外壳(1)的内部均匀的分布有导热管(9)，所述导热管(9)的两端分别与热流体进口(4)和热流体出口(5)相连，且导热管(9)的外表面套设有导热圈(10)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920534658.9
(22)申请日 2019.04.19
(73)专利权人孟州市远弘干燥设备研发有限公
司
地址 454750 河南省焦作市孟州市赵和镇
冶墙村程后一街8号
(72)发明人张艳来　程长青　
(51)Int.Cl.
F28D 11/02(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称旋转换热的换热器(57)摘要本实用新型一种旋转换热的换热器包括保温仓，换热仓，托轮，驱动装置，齿轮圈，滚道。

换热仓包括滚筒，金属罩，加热管，导热管。

驱动装置产生的驱动力来驱动保温仓上的齿轮圈来旋转，保温仓和换热仓在齿轮圈的带动下在托轮上进行旋转运动。

导热介质在金属罩和加热管的内部进行着S形行进的流动，导热介质在金属罩和加热管的内部进行导热加热；换热仓仓外的空气、物料或水蒸气通过换热仓的进口进入到换热仓的仓内部，旋转的换热仓的加热管对空气、物料或水蒸气进行导热加热，旋转交叉密度高的加热管增大了和空气、物料或水蒸气的碰撞接触率，旋转的换热仓的加热管对空气、物料或水蒸
气的导热加热的碰撞接触面积增大了2—5倍。

权利要求书1页说明书5页附图1页CN 209840799 U 2019.12.24
C N 209840799
U
权　利　要　求　书1/1页CN 209840799 U
1.一种旋转换热的换热器，包括保温仓（1），换热仓（2），托轮（12），驱动装置（13），齿轮圈（14），滚道（15）；其特征在于：换热仓（2）安装在保温仓（1）内；
所述的换热仓（2）包括滚筒（11），金属罩（3），加热管（9），导热管；
所述的齿轮圈（14）和滚道（15）分别固定在保温仓（1）的仓体外面；托轮（12）支撑着保温仓（1）上的滚道（15），驱动装置（13）带动齿轮圈（14）上的齿轮；
所述的加热管（9）两端的管口和滚筒（11）对应的筒体（10）上的圆孔固定焊接为一体；金属罩（3）罩在加热管（9）的管口的外面，加热管（9）的管内部和金属罩（3）的内部是相通的，金属罩（3）与金属罩（3）的内部之间由加热管（9）连接；金属罩（3）的下端和滚筒（11）的筒体（10）是固定焊接为一体的；
导热进口（6）的导热管一端延伸出换热仓（2）的出口，导热进口（6）的导热管另一端的管口穿在滚筒（11）的筒体（10）上的圆孔中；
导热出口（7）的导热管一端延伸出换热仓（2）的进口（4），导热出口（7）的导热管另一端的管口穿在滚筒（11）的筒体（10）上的圆孔中。

2.根据权利要求1所述的一种旋转换热的换热器，其特征在于：滚筒（11）的横截面是圆形，或者是方形。

3.根据权利要求1所述的一种旋转换热的换热器，其特征在于：加热管（9）是光管的加热管，或者是有翅片的加热管。

2。
