(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910295154.0(22)申请日 2019.04.12(71)申请人 上海楞次新能源汽车科技有限公司地址 201821 上海市嘉定区六里中心路511号(72)发明人 马天才 程建 袁昆 祖文强 朱东 (74)专利代理机构 上海瀚桥专利代理事务所(普通合伙) 31261代理人 曹芳玲 姚佳雯(51)Int.Cl.B08B 3/10(2006.01)B08B 13/00(2006.01)(54)发明名称燃料电池铝制换热器降低电导率的清洗系统及方法(57)摘要本发明提供一种能够降低成本的燃料电池铝制换热器降低电导率的清洗系统及方法，包括：清洗台架，其内安装有铝制换热器且能被注满去离子水；去离子水机，用于供给去离子水；储水箱，其进水口经由补水电磁阀与去离子水机出水口相连，且出水口连接有补水管，补水管与清洗台架进水口相连；水泵，其进水口与清洗台架出水口相连，且出水口与补水管相连，以此构成循环系统；加热器，用于对循环系统中去离子水进行加热；电导率检测单元，检测循环系统中去离子水的电导率；温度检测单元，检测循环系统中去离子水的温度；排水电磁阀，排出循环系统中去离子水；以及控制单元，与补水电磁阀、排水电磁阀、水泵、加热器、电导率检测单元和温度检测单元相连。
权利要求书1页 说明书5页 附图2页CN 110000152 A 2019.07.12C N 110000152A权 利 要 求 书1/1页CN 110000152 A1.一种燃料电池铝制换热器降低电导率的清洗系统，其特征在于，包括：清洗台架，在所述清洗台架内安装有铝制换热器且能被注满去离子水；去离子水机，用于供给去离子水；储水箱，所述储水箱的进水口经由补水电磁阀与所述去离子水机的出水口相连，且所述储水箱的出水口连接有补水管，所述补水管与所述清洗台架的进水口相连；水泵，所述水泵的进水口与所述清洗台架的出水口相连，且所述水泵的出水口与所述补水管相连，以此构成循环系统；加热器，对所述循环系统中的去离子水进行加热；电导率检测单元，检测所述循环系统中的去离子水的电导率；温度检测单元，检测所述循环系统中的去离子水的温度；排水电磁阀，排出所述循环系统中的去离子水；以及控制单元，与所述补水电磁阀、排水电磁阀、水泵、加热器、电导率检测单元和温度检测单元相连。
一种换热器脉冲反冲洗清洗设备
专利名称：一种换热器脉冲反冲洗清洗设备
专利类型：实用新型专利
发明人：吴双,刘凯,李春梅,赵立新,刘俊成,张健超申请号：CN202122028995.0
申请日：20210826
公开号：CN215725429U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种换热器脉冲反冲洗清洗设备。
一种换热器脉冲反冲洗清洗设备，包括厢体，在厢体内设有换热器正冲洗机构、换热器反冲洗机构和电控箱。
换热器正冲洗机构可以将换热器内部的污垢清洗掉，但还可能有少量污垢没有清洗掉或者清洗掉的污垢没有被冲出换热器。
本申请又增加换热器反冲洗机构，可以从反方向对污垢进行清洗和冲洗，使得污垢更容易排出。
本申请利用管路集成，脉冲清洗后无需拆卸更换管口即可进行反冲洗工艺流程，提高清洗效果，更效率、更洁净，清洁效率比之前高达20％‑30％。
申请人：四平市巨元瀚洋板式换热器有限公司
地址：136000 吉林省四平市铁西区南环西路5号
国籍：CN
代理机构：吉林省长春市新时代专利商标代理有限公司
代理人：曲德凤
更多信息请下载全文后查看。
一种低电导率燃料电池系统用冷却液及其制备方法[发明专利]
![一种低电导率燃料电池系统用冷却液及其制备方法[发明专利]](https://img.taocdn.com/s3/m/7d67ed4a1611cc7931b765ce05087632311274f4.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010361422.7(22)申请日 2020.04.30(71)申请人 盐城三阳汽车用品有限公司地址 224007 江苏省盐城市经济技术开发区盐渎东路117号(72)发明人 李立春 (74)专利代理机构 苏州慧通知识产权代理事务所(普通合伙) 32239代理人 丁秀华(51)Int.Cl.C09K 5/10(2006.01)H01M 8/04029(2016.01)(54)发明名称一种低电导率燃料电池系统用冷却液及其制备方法(57)摘要本发明属于冷却液技术领域，具体涉及一种燃料电池系统冷却液及其制备方法，更为具体的涉及一种能有效防止燃料电池冷却系统腐蚀的低电导率冷却液。
本发明所述冷却液按照重量百分比计算，包括0.5～1％脲嘧啶、22.4-55.58％乙二醇、1～2％有机缓蚀剂、2～3％乳糖醇、100～300ppm的消泡剂，余量为超纯水。
本发明中在保证较低电导率的情况下对添加剂进行了筛选，使制备出的冷却液具有使用性能稳定，防腐效果优越的特点，缓蚀率为70.23％，90天后冷却液的电导率依然低于3μS/cm。
权利要求书1页 说明书5页 附图2页CN 111423856 A 2020.07.17C N 111423856A1.一种低电导率燃料电池系统用冷却液，所述冷却液包含以下成份构成：尿嘧啶、超纯水、乙二醇和消泡剂，其特征在于：还存在有机缓蚀剂和乳糖醇。
2.根据权利要求1所述的低电导率燃料电池系统用冷却液，其特征在于：所述有机缓蚀剂为苯并咪唑、甘露醇、丙三醇或苯并三氮唑中任意一种。
3.根据权利要求2所述的低电导率燃料电池系统用冷却液，其特征在于：所述有机缓蚀剂为苯并三氮唑。
4.根据权利要求1所述的低电导率燃料电池系统用冷却液，其特征在于：所述消泡剂为聚醚消泡剂，所述聚醚消泡剂GP型甘油聚醚、GPE型聚氧乙烯(聚氧丙烯)醚或PPG型聚丙二醇中任意一种。
【CN209418654U】一种燃料电池水热管理系统【专利】

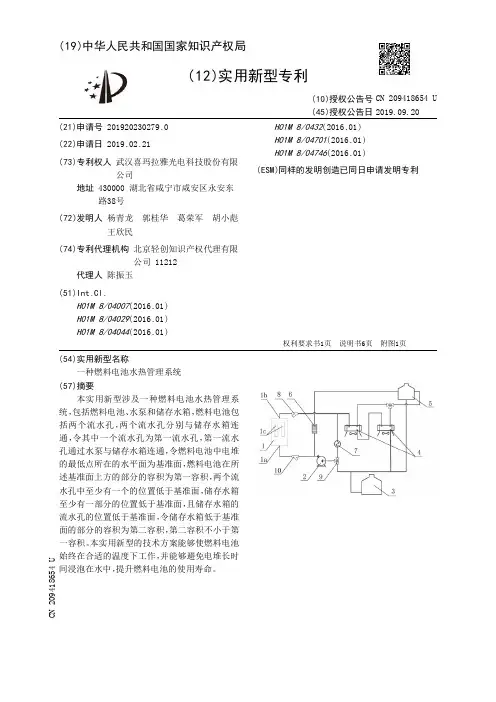

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230279.0(22)申请日 2019.02.21(73)专利权人 武汉喜玛拉雅光电科技股份有限公司地址 430000 湖北省咸宁市咸安区永安东路38号(72)发明人 杨青龙 郭桂华 葛荣军 胡小彪 王欣民 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 陈振玉(51)Int.Cl.H01M 8/04007(2016.01)H01M 8/04029(2016.01)H01M 8/04044(2016.01)H01M 8/0432(2016.01)H01M 8/04701(2016.01)H01M 8/04746(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种燃料电池水热管理系统(57)摘要本实用新型涉及一种燃料电池水热管理系统，包括燃料电池、水泵和储存水箱，燃料电池包括两个流水孔，两个流水孔分别与储存水箱连通，令其中一个流水孔为第一流水孔，第一流水孔通过水泵与储存水箱连通，令燃料电池中电堆的最低点所在的水平面为基准面，燃料电池在所述基准面上方的部分的容积为第一容积，两个流水孔中至少有一个的位置低于基准面，储存水箱至少有一部分的位置低于基准面，且储存水箱的流水孔的位置低于基准面，令储存水箱低于基准面的部分的容积为第二容积，第二容积不小于第一容积。
本实用新型的技术方案能够使燃料电池始终在合适的温度下工作，并能够避免电堆长时间浸泡在水中，提升燃料电池的使用寿命。
权利要求书1页 说明书6页 附图1页CN 209418654 U 2019.09.20C N 209418654U权 利 要 求 书1/1页CN 209418654 U1.一种燃料电池水热管理系统，其特征在于，包括燃料电池(1)、水泵(2)和储存水箱(3)，所述燃料电池(1)包括两个流水孔，两个所述流水孔分别与所述储存水箱(3)连通，令其中一个所述流水孔为第一流水孔(1a)，所述第一流水孔(1a)通过所述水泵(2)与所述储存水箱(3)的流水孔连通，所述水泵(2)的进水端与所述储存水箱(3)的流水孔连通，所述水泵(2)的出水端与所述第一流水孔(1a)连通，令所述燃料电池(1)中电堆(1c)的最低点所在的水平面为基准面，所述基准面将所述燃料电池(1)分成上下两个部分，所述燃料电池(1)在所述基准面上方的部分的容积为第一容积，两个所述流水孔中至少有一个的位置低于所述基准面，所述储存水箱(3)至少有一部分低于所述基准面，且所述储存水箱(3)的流水孔的位置低于所述基准面，令所述储存水箱(3)低于所述基准面的部分的容积为第二容积，所述第二容积不小于所述第一容积。
一种燃料电池空气管理系统[发明专利]
![一种燃料电池空气管理系统[发明专利]](https://img.taocdn.com/s3/m/5db35c618762caaedc33d426.png)
专利名称：一种燃料电池空气管理系统专利类型：发明专利
发明人：焦密,臧金辽,张瑞,梁光飞
申请号：CN201811084491.7
申请日：20180917
公开号：CN109167087A
公开日：
20190108
专利内容由知识产权出版社提供
摘要：本发明公开了一种燃料电池空气管理系统，属于燃料电池技术领域。
其包括空气管路，所述空气管路上设有沿空气的流向依次连通的空气净化元件、一级空气压缩组件、一级冷却器、二级空气压缩组件、二级冷却器、对空气进行增湿处理的水管理系统和燃料电池堆的进气口，燃料电池堆的出气口通过管线依次与水管理系统和涡轮膨胀器的进气口连通，涡轮膨胀器的出气口产生的低温气体为一级冷却器提供冷源，大大提高了燃料电池的能量转化率。
本发明通过采用两级空气压缩增压的方式提高了燃料电池堆的工作压力，增加了燃料电池密度，性能优越，安全可靠。
申请人：新乡市特美特热控技术股份有限公司
地址：453000 河南省新乡市开发区创业路1号高新技术创业园IIC11-13(东干道四号街坊高新技术创业园科技实验楼3楼)
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：赵振
更多信息请下载全文后查看。
一种燃料电池系统的水热管理系统[实用新型专利]
![一种燃料电池系统的水热管理系统[实用新型专利]](https://img.taocdn.com/s3/m/bc13f49031b765ce050814ee.png)
专利名称：一种燃料电池系统的水热管理系统专利类型：实用新型专利
发明人：侯昌辉,吴洁,郭劲,霍亮,王剑
申请号：CN202022009593.1
申请日：20200915
公开号：CN213242607U
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种燃料电池系统的水热管理系统，包括底座，所述底座顶部内壁焊接有固定室，固定室一侧外壁内壁开有两个以上个散热口，散热口内壁转动连接有转动杆，转动杆顶部外壁通过螺钉固定有散热板，散热板一侧外壁开有通风口，每两个转动杆分别通过其上设置的皮带一相连接。
本实用新型通过设置有散热口，在温度过高时，将冷却液从水管三进入，流经水管五，然后从水管一流出，完成水的流通和循环，控制电机，将散热板转动到与散热口平行，增加通风面积，然后启动电子风扇，对固定室吹风，增加空气流动，若温度较低，则通过三个水管加热水，进行增温，同时控制转动杆，利用散热板将散热口堵住，防止热量散出。
申请人：安徽明天氢能科技股份有限公司
地址：237000 安徽省六安市集中示范园区管理委员会6楼
国籍：CN
代理机构：六安市新图匠心专利代理事务所(普通合伙)
代理人：朱小杰
更多信息请下载全文后查看。
一种燃料电池的能量回收系统[实用新型专利]
![一种燃料电池的能量回收系统[实用新型专利]](https://img.taocdn.com/s3/m/fe953bdc0b4c2e3f56276371.png)
专利名称：一种燃料电池的能量回收系统专利类型：实用新型专利
发明人：杨凤银,周嵬,陈莉,王洁,胡斌
申请号：CN201920091846.9
申请日：20190118
公开号：CN209571493U
公开日：
20191101
专利内容由知识产权出版社提供
摘要：本实用新型属于燃料电池技术领域，特别涉及一种燃料电池的能量回收系统。
质子交换膜燃料电池电堆还连接有冷却液回路，用于对电堆进行冷却。
所述的冷却液回路当中包括有，第一手动球阀，第一手动球阀通过冷却液管道连接在质子交换膜燃料电池电堆，第一手动球阀再依次通过冷却液箱、泵、热电装置、电磁阀连接在质子交换膜燃料电池电堆形成闭合回路，热电装置用于将冷却液管道当中的热量转化为电能，可以将冷却液从燃料电池堆中带出的热量部分地转化为电能，提高系统的发电效率。
申请人：南京攀峰赛奥能源科技有限公司
地址：210046 江苏省南京市栖霞区迈皋桥创业园科技研发基地寅春路18号-M2007
国籍：CN
代理机构：南京正联知识产权代理有限公司
代理人：邓唯
更多信息请下载全文后查看。
一种换热片的便捷清洗装置及其清洗方法[发明专利]
![一种换热片的便捷清洗装置及其清洗方法[发明专利]](https://img.taocdn.com/s3/m/1d95c40d81c758f5f71f672d.png)
专利名称：一种换热片的便捷清洗装置及其清洗方法专利类型：发明专利
发明人：马辉,杨云栓,张浩红,苏宝东,李燕青
申请号：CN202010945929.7
申请日：20200910
公开号：CN111981894A
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本发明公开了一种换热片的便捷清洗装置及其清洗方法，所述换热片的便捷清洗装置，包括：装置盒和清洗液存储容器；清洗结构，所述清洗结构设置于所述装置盒上，所述清洗结构包括转动电机和导水管，所述转动电机输出轴的一端固定连接有主动齿轮，所述导水管外表面的底部转动连接有转动短管。
本发明提供一种换热片的便捷清洗装置及其清洗方法，该清洗装置主要由装置盒和清洗液存储容器两部分组成，分开式设计使得整体的体积减小，可以轻松的将装置带到清洗地点使用，不必将换热片搬运至指定位置进行清洗，使得清洗操作变得更加省事，相较于传统的清洗装置，使用起来更加便捷、更加灵活，进而能够很好的满足人们的使用需求。
申请人：河北爱节能源科技有限公司
地址：050000 河北省石家庄市高新区天山大街585号厂房乙3号楼202室
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：陈健阳
更多信息请下载全文后查看。
用于运行燃料电池系统的方法、燃料电池系统以及清洗阀在燃料电池系统中的应用[发明专利]
![用于运行燃料电池系统的方法、燃料电池系统以及清洗阀在燃料电池系统中的应用[发明专利]](https://img.taocdn.com/s3/m/ba5da746793e0912a21614791711cc7931b778c7.png)
专利名称：用于运行燃料电池系统的方法、燃料电池系统以及清洗阀在燃料电池系统中的应用
专利类型：发明专利
发明人：B·莱布斯勒,D·施尼特格
申请号：CN202111152291.2
申请日：20210929
公开号：CN114388846A
公开日：
20220422
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于运行具有燃料电池堆叠(2)的燃料电池系统(1)的方法，在正常运行中将氢气作为阳极气体以及将再循环的阳极废气提供给所述燃料电池堆叠，其中，在所述阳极废气中所包含的水预先借助水分离器(3)分离。
根据本发明，通过打开连接至再循环路径(4)的清洗阀(5)来去除在停机情况或故障情况下在用于对阳极废气进行再循环的再循环路径中的水分离器(3)外形成的积水。
本发明还涉及一种燃料电池系统(1)以及一种清洗阀(5)在燃料电池系统(1)中的应用。
申请人：罗伯特·博世有限公司
地址：德国斯图加特
国籍：DE
代理机构：永新专利商标代理有限公司
代理人：郭毅
更多信息请下载全文后查看。
