低压断路器、低压接触器及电动机启动器安装
低压电器安装工艺
本文适用于一般型式的控制器、主令控制器、磁力接触器、磁力起动器（包 括按钮）、自动开关、刀开关、熔断器、变阻器及电磁铁等的安装工程。
第一节 材料要求 第 1.1 条 低压电器:是指在 500V 以下的供配电系统中对电能的生产、输送、分 配与应用起转换、控制、保护与调节等作用的电器。 第 1.2 条 低压电器用于发电、输电、配电等场所与电气传动和自动控制等设备 中。 第 1.3 条 低压电器通常分为：配电电器和控制电器。 ⑴ 配电电器： 指断路器、熔断器、刀开关和转换开关。其用途见表。
PDF created with FinePrint pdfFactory Pro trial version
第 4.3 条 安装支架或配电箱（板）。 ⑴ 核对预埋（留）线路所留的低压电器安装位置，要符合设计图纸的要求位置。 ⑵ 制作（或订购的）支架或配电箱（板）进行就位安装。 第 4.4 条 低压电器的安装。低压电器及其操作机构的安装高度、固定方式，如 设计无规定，可按下列要求进行： ⑴ 用支架或垫板（木板无绝缘板）固定在墙或柱子上； ⑵ 落地安装的电器设备，其底面一般应高出地面 50～100mm； ⑶ 操作手柄中心距离地面一般为 1200～1500mm；侧面操作的手柄距离建筑物或 其它设备不宜小于 200mm。 ⑷ 成排或集中安装的低压电器应排列整齐，便于操作和维护。 ⑸ 紧固的螺栓规格应选配适当，电器固定要牢固，不得采用焊接。 ⑹ 电器内部不应受到额外应力。 ⑺ 有防震要求的电器要加设减震装置，紧固螺栓应有防松措施，如加装锁紧螺 母、锁钉等。 ⑻ 采用膨胀螺栓固定时，可按第四章第 4.4.7 条选择规格、钻孔尺寸、埋设深 度。 ㈠ 刀开关安装： ⑴ 刀开关应垂直安装在开磁板上（或控制屏、箱上），并要使夹座位于上方。如 夹座位于下方，则在刀开关打开的时候，如果支座松动，闸刀在自重作用下向下 掉落而误动作，会造成严重事故。 ⑵ 刀开关用作隔离开关时，合闸顺序为先合上刀开关，再合上其他用以控制负 载的开关；分闸顺序则相反。 ⑶ 严格按照产品说明书规定的分断能力来分断负荷，无灭弧罩的刀开关一般不 允许分断负载，否则，有可能导致稳定持续燃弧，使刀关并寿命缩短，严重的还 会造成电源短路，开关烧毁，甚至发生火灾。 ⑷ 刀片与固定触头的接触良好，大电流的触头或刀片可适量加润滑油（脂）；有 消弧触头的刀开关，各相的分闸动作应迅速一致。 ⑸ 双投刀开关在分闸位置时，刀片应能可靠地接地固定，不得使刀片有自行合 闸的可能。 ㈡ 直流母线隔离开关安装： ⑴ 开关无论垂直或水平安装，刀片应垂直板面上；在混凝土基础上时，刀片底 部与基础间应有不小于 50mm 的距离。 ⑵ 开关动触片与两侧压板的距离应调整均匀。合闸后，接触面应充分压紧，刀 片不得摆动。 ⑶ 刀片与母线直接连接时，母线固定端必须牢固。 ㈢ 熔断器安装： ⑴ 熔断器及熔体的容量应符合设计要求： a.对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流。 b.对于输配电线路，熔体的额定电流应略小于或等于线路的安全电流。 c.对电动机负载，因为起动电流较大，一般可按下列公式计算： 对于一台电动机负载的短路保护： I 熔体额定电流≥（1.5～2.5）I 电机额定电流 式中（1.5～2.5）－系数，视负载性质和起动方式不同而选取；对轻载起动、起 动次数少、时间短或降压起动时，取小值；对重载起动、起动频繁、起动时间长 或全压起动时，取大值。 对于多台电动机负载的短路保护： I 熔体额定电流≥（1.5～2.5）I 最大电机额定电流＋其余电动机的计算负荷电 流 d.熔断器的选择：额定电压应大于或等于线路工作电压；额定电流应大于或等于 所装熔体的额定电流。 ⑵ 安装位置及相互间距应便于更换熔体；更换熔丝时，应切断电流，更不允许 带负荷换熔丝，并应换上相同额定电流的熔丝。 ⑶ 有熔断指示的熔芯，其指示器的方向应装在便于观察侧。 ⑷ 瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。安装螺旋式熔断
01低压柜电器设备安装标准
鞍山市XX自动化公司企业标准电控柜低压电器安装规程编制：审核：会签：批准：鞍山市XX自动化公司二○一三年X月X日发布二○一三年X月X日实施第一部分电控柜电器设备安装规程前言为了规范本公司低压柜电器设备安装行为，加强低压柜电器设备安装工作的管理，特制定本规程。
本规程自颁布之日起在XX公司成套厂内施行。
本规程亦可供设计人员参考。
本规程施行一年后修订。
本规程由XX公司电气公司提出。
本规程由XX公司李绍光撰稿。
本规程经XX公司XXX审核。
本规程由XX公司XX批准。
1.范围本规程规定了电气柜低压电器设备（以下简称电器件）安装规程。
本规程适用于下述电气柜：●低压配电柜●MCC柜●变频柜、软启动柜和直流调速柜●PLC柜●高压柜的二次部分●操作台和操作箱2.引用标准GB50254-96 电气装置安装工程低压电器施工及验收规范GB2682-1981电工成套装置中的指示灯和按钮颜色GB5280-2002自攻螺钉用螺纹GB50171-2012盘柜及二次回路接线及验收GB7251.1-2005型式试验和部分型式试验3.术语3.1盘柜盘柜一般指各类配电盘、保护盘、控制盘、屏、台、箱和成套柜。
3.2一次设备和二次设备一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、隔离开关、断路器的主触头部分、接触器的主触头部分等。
二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、互感器、测量仪表、信号器具、断路器的控制电路和接触器的线圈等。
连接二次设备的线路称为二次回路。
3.3变频器进线电抗器变频器进线电抗器是安装在交流电源和变频器之间的一个电感性元件，其主要作用：● 限制变流器换相时电网侧的电压降；● 抑制变频器整流过程中产生的高频谐波；● 限制电网电压的跳跃；● 减小电网系统操作时所产生的电流冲击；3.4变频器输出电抗器变频器进线电抗器是安装在变频器和电机之间的一个电感性元件，其主要作用来滤波，可以使得输出波形更平滑，同时可以有效抑制变频器的IGBT开关时产生的瞬间高电压和高次谐波，减少此电压对电缆绝缘、电机和附近的无线电、电子设备不良影响。
低压电器的选择
低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。
低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。
对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。
１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。
１）熔断器的型号很多，一般根据使用场所的条件进行选择。
ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。
额定电流为１５～１０００Ａ。
Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。
ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。
额定电流为１～２００Ａ。
ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。
尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。
额定电流为50～1000Ａ。
ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。
低压电器
低压电器讲义低压电器-----概述低压电器是指工厂供电系统中使用的交流1200V或直流1500V以下，在供电系统中起保护、控制、调节、转换、分配和通断作用的电器。
如断路器，接触器，按钮，信号灯之类等。
一、根据低压电器在电气线路中的作用和地位一般分为两大类：配电电器和控制电器见如下表：二、常见产品名称1、配电电器——主要用于配电电路，对电路及设备进行保护以及通断、转换电源或负载的电器2、控制电器——主要用于控制受电设备，使其达到预期的工作状态的电器3、开关——在正常的电路条件下。
能接通，承载和分断电流，并在规定的非正常条件下，在规定的时间内，能承载电流的一种机械开关电器4、隔离器——在断开位置上，能符合规定的隔离功能要求的一种机械开关电器5、隔离开关——在断开位置上，能满足对隔离器所规定的隔离要求的一种开关6、熔断器组合电器——由制造厂或按其说明书将机械开关点电器与一个或几个熔断器组装在同一单元内的组合点电器7、熔断器——当电流超过规定值足够时间后。
通过熔断一个或几个特殊设计的和相应的部件，断开其接入的电路并分断电源的电器。
熔断器包括组成完整电器的所有部件8、断路器（机械）——能接通、承载以及分断正常条件下的电流，也能在规定的非正常条件下接通、承载一定时间和分断电流的一种机械电器开关9、模块化终端组合电器——主要用于线路末端，由模块化电器以及他们之间的电器、机械联结和外壳等构成的组合体10、接触器（机械）——仅有一个起始位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的一种非手动操作的开关电器11、起动器——起动与停止电动机所需的所有开关电器与适当的过载保护电器相结合的组合电器12、控制继电器——在电力传动系统中用做控制和保护电器或信号转换用的继电器13、控制器——按照预定顺序转换主电路或控制电路的接线以及变换电路中参数的开关电器14、主令电器——用作闭合和断开控制电路以发出指令或作程序控制的开关电器15、电阻器——用于限制调整电路电流或将电能转变成热能等用途的开关电器16、变阻器——由电阻材料制成的电阻元件或部件和换接装置组成的电器可在不分断电路的情况下有级或均匀改变电阻值17、电磁铁——由线圈和铁芯组成，通电时产生吸力将电磁能转变成机械能来操纵、牵引某机械装置或导磁性物体，以完成预期目标的电器三、低压电器常用的代号、符号、名称四、低压电器外壳防护形式和等级1、电器的外壳防护型式电器的外壳防护型式有以下两种型式：第一种型式：防止人体接触或接近壳内带电部分和触及壳内运动部件，以及防止异物进入电器外壳内部第二种型式：防止水进入电器内部而引起有害的影响2、电器外壳的防护等级电器防护等级代号由表征字母“IP”和附加在后的两个数字及补充字母组成。

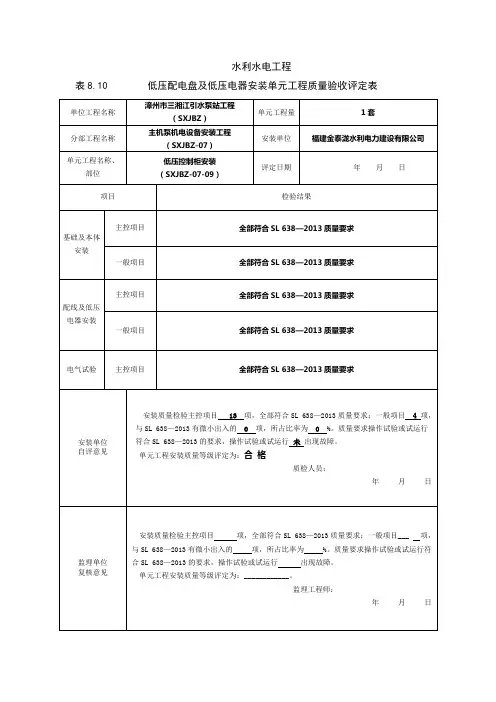

水利水电工程-低压控制柜安装质量评定表格模板
控
项目
1
成套柜的安装
（1）机械闭锁、电气闭锁动作准确可靠；
（2）动触头与静触头的中心线一致，触头接触紧密；
（3）二次回路辅助开关的切换接点动作准确，接触可靠
（1）机械闭锁、电气闭锁动作准确可靠；
（2）动触头与静触头的中心线一致，触头接触紧密；
（3）二次回路辅助开关的切换接点动作准确，接触可靠
2
抽屉式配电柜的安装
（5）检查防止电气误操作的“五防”装置齐全，并动作灵活可靠
项目
检验项目
质量要求
检验结果
检验人
（签字）
主
控
项目
4
接地或接零
（1）抽屉与柜体间的接触及柜体框架的接地应良好；
（2）基础型钢接地明显可靠，接地点数不少于2点；
（3）低压配电开关柜接地母线（PE）和零母线（N）的隔离或连接、重复接地符合设计文件要求
（5）母线相序排列、相色标志正确
（1）母线及电缆排列整齐，有两个电源的动力配电箱，母线相位的排列一致，电缆绝缘外观良好；
（2）裸露母线的电气间隙均大于12mm，漏电距离均大于20mm；
（3）硬母线连接螺栓齐全、紧固，紧固力矩均符合GB 50149的规定；
（4）小母线截面符合设计文件要求，且标志齐全、清晰、正确；
（2）回路中的电子元件不应参加交流耐压试验，48V及以下电压等级配电装置不做交流耐压试验
（1）当回路绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，无闪络击穿现象；当回路绝缘电阻值在1～10MΩ时，做1000V交流耐压试验，时间1min，无闪络击穿现象；
（2）回路中的电子元件不参加交流耐压试验，48V及以下电压等级配电装置不做交流耐压试验
电气装置安装工程低压电器施工及验收要求规范
电气装置安装工程低压电器施工及验收规范主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1996年12月1日关于发布《电气装置安装工程低压电器施工及验收规范》等四项国家标准的通知建标［1996］337号根据国家计委计综［1986］2630号文和建设部（91）建标技字第6号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程低压电器施工及验收规范》等四项标准，已经有关部门会审。
现批准《电气装置安装工程低压电器施工及验收规范》GB50254—96、《电气装置安装工程电力变流设备施工及验收规范》GB50255—96、《电气装置安装工程起重机电气装置施工及验收规范》GB50256—96和《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96为强制性国家标准，自一九九六年十二月一日起施行。
原《电气装置安装工程施工及验收规范》GBJ232—82中第七篇“低压电器篇”、第六篇“硅整流装置篇”、第八篇“起重机电气装置篇”、第十六篇“爆炸和火灾危险场所电气装置篇”同时废止。
本规范由电力工业部负责管理，具体解释等工作由电力部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九六年六月五日1 总则1.0.1为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。
1.0.2本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装和调整试验的通用低压电器。
不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.0.3低压电器的安装，应按已批准的设计进行施工。
1.0.4低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。
1.0.5低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。
电气安装工程施工技术要求
电气安装工程施工技术要求一、电气盘、柜施工安装技术1照明配电箱施工1）悬挂式配电箱施工（1）直接在墙或柱子上安装，确定配电箱位置，可先预埋螺栓或用膨胀螺栓固定。
（2）施工时使用水平尺校正水平度，用线锤校正垂直度，允许偏差＜3mm。
2）嵌入式配电箱施工（1）与土建施工配合好，先将木框架嵌在墙内，保证箱体垂直水平，进出合度。
（2）也可将配电箱在土建施工时埋入，注意保护措施。
3）落地式配电箱施工先做混凝土基础座，预埋好地脚螺栓，留好进线导管地方，使导管口高出混凝土座50mm以上。
2.成套配电装置及动力配电箱（盘）施工D基础施工：配电盘柜均安装在型钢制成的基础上，土建施工时要先预埋上钢板。
2）配电盘柜固定安装：（1）成排配电柜安装时，先把每台柜调整到大致水平位置，然后再精确的调整第一台盘柜，以此作为标准，将其他盘柜逐次调整。
（2）调整好的配电盘柜，盘面应一致排列整齐，盘柜之间无明显缝隙。
（3）配电盘柜之间以及配电盘柜与基础型钢之间不能采用焊接，而应用镀锌螺栓连接，且防松零件齐全。
（4）在有振动场所，盘柜下应按设计要求采取防震措施，设计无要求时，可加装IOmm厚弹性垫。
3）引入盘柜内电缆及其芯线应符合下列要求：（1）引入盘柜内电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。
（2）铠装电缆在进入盘柜后，应将钢管切断，切断处的端部应扎紧，并应将钢管接地。
（3）使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆，其屏蔽层应按设计耍求的接地方式接地。
（4）橡胶绝缘的芯线，应外套绝缘保护管。
（5）盘柜内的电缆芯线，应按垂直、水平有规律地配置，不得任意歪斜交叉连接。
4）成套配电盘柜安装及接线应符合下列要求：（1）盘柜的漆层应完整，无损伤；固定电器的支架等应刷漆；安装于同一室内且经常监视的盘柜其盘面的颜色应和谐一些。
（2）各电器应单独拆装更换，而不影响其他电器及导线束的固定，两个发热元件之间的连接应采用耐热导线或裸铜线套瓷管。
电气装置安装工程低压电器施工及验收规范
电气装置安装工程 低压电器施工及验收规范
发布
实施
国家技术监督局 中华人民共和国建设部
联合发布
中华人民共和国国家标准
电气装置安装工程 低压电器施工及验收规范
主编部门 中华人民共和国电力工业部
批准部门 中 华 人 民 共 和 国 建 设 部
施行日期
年
月日
关于发布 电气装置安装工程低压电器 施工及验收规范 等四项国家标准的通知
低压电器绝缘电阻的测量 应符合下列规定 测量应在下列部位进行 对额定工作电压不同的电路
应分别进行测量
主触头在断开位置时 同极的进线端及出线端之间 主触头在闭合位置时 不同极的带电部件之间 触头与线圈 之间以及主电路与同它不直接连接的控制和辅助电路 包括线圈 之 间 主电路 控制电路 辅助电路等带电部件与金属支架之间
当不能满足要求时 应加装高度不小于单极开关
总高度的隔弧板
在灭弧室上方应留有不小于
的空间 当不能满足要求
时 在开关电流
以下断路器的灭弧室上方
处应加装
隔弧板 在开关电流
及以上断路器的灭弧室上方
处
应加装隔弧板
灭弧室内绝缘衬件应完好 电弧通道应畅通
触头的压力 开距 分断时间及主触头调整后灭弧室支
持螺杆与触头间的绝缘电阻 应符合产品技术文件要求
当采用膨胀螺栓固定时 应按产品技术要求选择螺栓 规格 其钻孔直径和埋设深度应与螺栓规格相符
紧固件应采用镀锌制品 螺栓规格应选配适当 电器的 固定应牢固 平稳
有防震要求的电器应增加减震装置 其紧固螺栓应采
取防松措施
固定低压电器时 不得使电器内部受额外应力
电器的外部接线 应符合下列要求
初级电工线上专业课小结答案
01-职业道德和职业守则1. 职业道德与人的事业的关系是( )。
A.有职业道德的人一定能够获得事业成功B.没有职业道德的人不会获得成功C.事业成功的人往往具有较高的职业道德D.缺乏职业道德的人往往更容易获得成2. 对待职业和岗位，( )并不是爱岗敬业所要求的。
A.树立职业理想B.干一行爱一行专一行C.遵守企业的规章制度D.一职定终身，不改行3. ( )是企业诚实守信的内在要求。
A.维护企业信誉B.增加职工福利C.注重经济效益D.开展员工培训02-交流电路的基础知识1. 正弦交流电是指交流电是按照（）规律变化的。
A.正弦B.余弦C.正切D.余切2. 正弦交流电的最大瞬时值是（）A.平均值B.有效值C.最大值D.峰值3. 正弦交流电的最大值与有效值的关系是（）A.√2B.√3C.1/2D.43468.003-电力变压器的识别和分类1. 电力系统中使用的变压器叫( )。
A.仪用变压器B.自耦变压器C.电力变压器D.线间变压器2. 电流互感器结构同( )基本相同。
A.普通双绕组变压器B.自耦变压器C.三相变压器D.电焊变压器3. 油浸式电力变压器中的变压器油的主要作用是( )。
A.绝缘和散热冷却B.防潮、防霉、支持固定C.保护导体D.灭弧04-常用电机的识别和分类1. 进行三相异步电动机对地绝缘耐压试验时，当线圈是局部修理时，试验电压可低些，低压电机的实验电压为额定电压再加上( )。
A.127VB.220VC.380VD.500V2. 可供耐热等级为B级的电机电器作衬垫绝缘的浸渍纤维制品是( )。
A.型号为2012的黄漆布B.型号为2212的黄漆绸C.型号为2422的油性玻璃漆布D.型号为2430沥青醇酸玻璃漆布3. ( )电刷是用于电机的换向器或集电环上的滑动接触体。
A.正确B.错误05-低压用电器的定义与用途分类1. 工作在交流电压（）V，或直流电压（）V及以下的电路中起通断、保护、控制或调节作用的电器产品叫做低压电器。
低压配电及分部
验收申请表（工程质量验收申请表）表A.13
本表一式四份，由承包单位填报，建设单位、项目监理机构各一份，承包单位二份。
低压配电装置安装分部工程质量验收评定表
工程编号：DQ01-19-2 性质：一般表号：DL/T 5161.1 表4.0.2
干式变压器安装分项工程质量检验评定表
工程编号：DQ01-19-2-1 性质：一般表号：DL/T 5161.3 表1.0.1
验收申请表（工程质量验收申请表）表A.13
本表一式四份，由承包单位填报，建设单位、项目监理机构各一份，承包单位二份。
盘、柜基础安装分项工程质量检验评定表
工程编号：DQ01-19-2-2 性质：主要表号：DL/T 5161.8 表1.0.2
PC（动力）盘安装分项工程质量检验评定表
工程编号：DQ01-19-2-2 性质：主要表号：DL/T 5161.8 表3.0.2
分项工程质量检验评定表
分项工程质量检验评定表
验收申请表（工程质量验收申请表）表A.13
本表一式四份，由承包单位填报，建设单位、项目监理机构各一份，承包单位二份。
母线安装分项工程质量检验评定表
工程编号：DQ01-19-2-3 性质：一般表号：DL/T 5161.4 表3.0.2
母线安装分项工程质量检验评定表
工程编号：DQ01-19-2-3 性质：主要表号：DL/T 5161.4 表3.0.2续。
2024年版低压电器的安装要求
2024年版低压电器的安装要求一、一般规定1、安装前检查1）设备铭牌、型号、规格应与被控制线路或设计相符。
2）设备外壳、漆层、手柄应无损伤或变形。
3）设备内部仪表及配件应无裂纹或损伤，螺丝应拧紧。
4）具有主触头的低压电器，触头的接触应紧密，接触两侧的压力应均匀。
2、安装高度1）落地安装的低压电器，底部宜高出地面50~100mm o2）操作手柄转轴中心与地面的距离宜为1.2~1.5m o3）侧面操作手柄与建筑物或设备的距离不宜小于200mm。
3、低压电器的紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。
4、电气外部接线要求1）接线应按设备端头标志进行。
2）接线应排列整齐、清晰、美观，导线绝缘应良好无损伤。
3）电源侧进线应接在进线端，即固定触头接线端；负荷侧出线应接在出线端。
4）电器的接线应采用铜质或有电镀金属防锈层的螺钉和螺栓，连接时应拧紧，且应有防松装置。
5、成排或集中安装的低压电器，应排列整齐，器件间的距离应符合设计要求，并且便于维修。
二、低压断路器安装1.安装前检查1）触头闭合、断开过程中，可动部分与灭弧室的零件不应有卡阻现象。
2）各触头的接触面应平整，开合顺序、动静触头分闸距离等应符合相关技术要求。
3）受潮的灭弧室，安装前应烘干。
2、安装规定1)倾斜度不应大于5。
2)与熔断器配合使用时，熔断器应安装在电源侧。
3)操作机构的安装要求(1)操作手柄或传动杠杆的开、合位置应正确。
(2)电动操作机构在合闸过程中，开关不应跳跃；开关合闸后，限制电动机或电磁铁通电时间的连锁装置应及时动作。
(3)开关辅助接点动作正确可靠，接触良好。
(4)抽屉式断路器的工作、试验、隔离三个位置的定位应明显可靠。
空载时进行抽、拉数次应无卡阻，机械连锁应可靠。
3、接线规定1）裸露在箱体外部且易触及的导线端子，应加绝缘保护。
2）有电子脱扣装置的，接线应符合相序要求，脱扣装置的动作应可靠。
三、低压开关安装1.开关应垂直安装，可动触头与固定触头的接触应良好，大电流的触头或刀片应涂电力复合酯。
电气装置安装工程低压电器施工与验收规范标准
电气装置安装工程低压电器施工及验收规Code for construction and acceptance of low-voltage apparatus electric equipment installation engineeringGB 50254—961 总则1.0.1 为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规。
1.0.2 本规适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V 及以下且在正常条件下安装和调整试验的通用低压电器。
不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.0.3 低压电器的安装，应按已批准的设计进行施工。
1.0.4 低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。
1.0.5 低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。
1.0.6 采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
1.0.7 设备和器材到达现场后，应及时做下列验收检查：1.0.7.1 包装和密封应良好。
1.0.7.2 技术文件应齐全，并有装箱清单。
1.0.7.3 按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。
1.0.7.4 按本规要求做外观检查。
1.0.8 施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。
1.0.9 与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1 与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规中的有关规定。
当设备或设计有特殊要求时，尚应符合其要求。
1.0.9.2 低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。
GB50254-96 电气装置安装工程低压电器施工及验收规范
电气装置安装工程低压电器施工及验收规范Codeforconstructionandacceptanceoflow-voltageapparatuselectricequipmentinstallationengineeringGB50254-961总则1.0.1为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。
1.0.2本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装和调整试验的通用低压电器。
不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.0.3低压电器的安装，应按已批准的设计进行施工。
1.0.4低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。
1.0.5低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。
1.0.6采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
1.0.7设备和器材到达现场后，应及时做下列验收检查：1.0.7.1包装和密封应良好。
1.0.7.2技术文件应齐全，并有装箱清单。
1.0.7.3按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。
1.0.7.4按本规范要求做外观检查。
1.0.8施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。
1.0.9与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应符合其要求。
1.0.9.2低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。
(2)对电器安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。
脱硫低压配电装置安装W
联锁装置动作
可靠
可靠
合格
保
护
装
置
热
元
件
规格
按设计规定
按设计规定
合格
整定值
主要
按设计规定
合格
过流保护动作
准确、可靠
准确、可靠
合格
接
地
接地连接
牢固、可靠
牢固、可靠
合格
验收结论：合格
质检机构
质量检验评定意见
签 名
班 组
年 月 日
工 地
年 月 日
质检部
年 月 日
监理
年 月 日
脱硫段母线安装分项工程质量检验评定表
工
序
检验项目
性
质
单
位
质量标准
质量检验结果
单项
评定
外观
检查
铭牌标志
清晰
清晰
合格
型号及规格
按设计规定
按设计规定
合格
电
器
安
装
水平及垂直度偏差
主要
mm
≤2
1
合格
固定连接
牢固
牢固
合格
抽屉式断路器空载时
抽、拉试验
无卡阻、机械联锁可靠
可靠
合格
直流快速断路器极间中心距离与相邻设备或建筑物的距离
mm
≥500
600
合格
接地可靠
合格
柜
上
电
气
部
件
检
查
设备及表计型号规格
主要
按设计规定
按设计规定
合格
设备外观检查
完好、齐全
完好、齐全
合格
低压电器施工质量检验及评定DLT5161.12-2018
DL P DL/T 5161.12—2018代替DL/T 5161.12—2002 电气装置安装工程质量检验及评定规程第 12部分:低压电器施工质量检验2018-12-25发布 2019-05-01实施前言DL/T 5161《电气装置安装工程质量检验及评定规程》分为17个部分，分别如下：——第l部分：通则；——第2部分：高压电器施工质量检验；——第3部分：电力变压器、油浸电抗器、互感器施工质量检验；——第4部分：母线装置施工质量检验；——第5部分：电缆线路施工质量检验；——第6部分：接地装置施工质量检验；——第7部分：旋转电机施工质量检验；——第8部分：盘、柜及二次回路接线施工质量检验；——第9部分：蓄电池施工质量检验；——第10部分：66kV及以下架空电力线路施工质量检验；——第11部分：通信工程施工质量检验；——第12部分：低压电器施工质量检验；——第13部分：电力变流设备施工质量检验；——第14部分：起重机电气装置施工质量检验；——第15部分：爆炸及火灾危险环境电气装置施工质量检验；——第16部分：1kV及以下配线工程施工质量检验；——第17部分：电气照明装置施工质量检验。
本部分是该套标准中的第12部分。
本次修订的主要内容有：1、增加了低压断路器的飞弧距离、绝缘隔板安装要求。
2、增加了清除接触器或起动器铁心面上的导电油脂要求。
3、增加了可逆起动器或接触器安装时检查电气、机械联锁功能。
4、开关、隔离器、隔离开关安装方式改为垂直安装，且静触头应位于上方。
5、增加频敏变阻器的调整规定。
6、增加电子式行程开关相关内容。
7、重新制定剩余电流保护器、电涌保护器验收表格。
本部分共分5章，主要内容包括低压断路器、低压接触器、电动机启动器及变频器安装、低压隔离开关、刀开关及熔断器安装、电磁铁安装、控制开关安装、剩余电流保护器、电涌保护器安装。
本部分代替DL/T 5161.12-2002。
目次1 低压断路器、低压接触器、电动机启动器及变频器安装 (1)2 低压隔离开关、刀开关及熔断器安装 (2)3电磁铁安装 (3)4控制开关安装 (4)5 剩余电流保护器、电涌保护器安装 (5)本规程用词说明 (6)1 低压断路器、低压接触器、电动机启动器及变频器安装1.0.1 本章适用于交流50Hz或60Hz，额定电压1000V及以下，直流额定电压1500V及以下低压断路器、低压接触器、电动机启动器及变频器的安装验收。
电气装置安装工程-低压电器施工及验收规范GB50254
电气装置安装工程-低压电器施工及验收规范GB50254电气装置安装工程低压电器施工及验收规范GB50254-961 总则1.0.1 为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。
1.0.2 本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装和调整试验的通用低压电器。
不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.0.3 低压电器的安装，应按已批准的设计进行施工。
1.0.4 低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。
1.0.5 低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。
1.0.6 采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
1.0.7 设备和器材到达现场后，应及时做下列验收检查：1.0.7.1 包装和密封应良好。
1.0.7.2 技术文件应齐全，并有装箱清单。
1.0.7.3 按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。
1.0.7.4 按本规范要求做外观检查。
1.0.8 施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。
1.0.9 与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1 与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应符合其要求。
1.0.9.2 低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。
(2)对电器安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。
(3)室内地面基层应施工完毕，并应在墙上标出抹面标高。
低压断路器
2)微型断路器 ：微型断路器，简称MCB，是建筑电气终端配电装置中使用最广泛的一种终端保护电器
3)塑壳断路器 ：塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装 置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会 配备固态跳脱传感器。
断路器的附件
如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交 流系统的，不需作任何改变，就可用于直流系统。辅助、报警触头，交直流通用。电动操作机构，用于直流时要 重新设计。
其他注意事项
由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断；电弧的熄灭都 有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。
脱扣器
是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。 当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作 制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微 动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断， 即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重 新处于常闭位置。但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。
(2)插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板 上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直 接插进安装座。如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且 方便。由于插、拔需要一定的人力。因此我国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和 更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提 高可靠性。
电气装置安装工程 低压电器施工及验收规范GB50254
电气装置安装工程低压电器施工及验收规范GB50254-961总则1.0.1为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。
1.0.2本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装和调整试验的通用低压电器。
不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.0.3低压电器的安装，应按已批准的设计进行施工。
1.0.4低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。
1.0.5低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。
1.0.6采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
1.0.7设备和器材到达现场后，应及时做下列验收检查：1.0.7.1包装和密封应良好。
1.0.7.2技术文件应齐全，并有装箱清单。
1.0.7.3按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。
1.0.7.4按本规范要求做外观检查。
1.0.8施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。
1.0.9与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应符合其要求。
1.0.9.2低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。
(2)对电器安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。
(3)室内地面基层应施工完毕，并应在墙上标出抹面标高。
(4)环境湿度应达到设计要求或产品技术文件的规定。
(5)电气室、控制室、操作室的门、窗、墙壁、装饰棚应施工完毕，地面应抹光。
就地电气设备安装
工程编号：18-3-1.3表号：DL/T 5161.12表1.0.2续
工
序
检验项目
性
质
单
位
质量标准
质量检验结果
单项
评定
辅助接
点检查
固定连接
牢固
牢固
合格
动作及接触可靠性
主要
正确、良好
正确、良好
合格
电磁铁
检 查
铁芯结合面外观
主要
平整、无尘垢
工
序
检验项目
性
质
单
位
质量标准
质量检验结果
单项
评定
外观
检查
铭牌标志
清晰
清晰
合格
型号及规格
按设计规定
按设计规定
合格
电
器
安
装
水平及垂直度偏差
主要
mm
≤2
0.5
合格
固定连接
牢固
牢固
合格
抽屉式断路器空载时
抽、拉试验
无卡阻、机械联锁可靠
无卡阻、机械联锁可靠
合格
直流快速断路器极间中心距离与相邻设备或建筑物的距离
mm
合格
MCC（电动机控制）盘安装分项工程质量检验评定表
工程编号：18-3-1.2表号：DL/T 5161.8表3.0.3续
工
序
检验项目
性
质
单
位
质量标准
质量检验结果
单项
评定
盘
上
设
备
检
查
动、静触头中心线检查
一致
一致
优良
