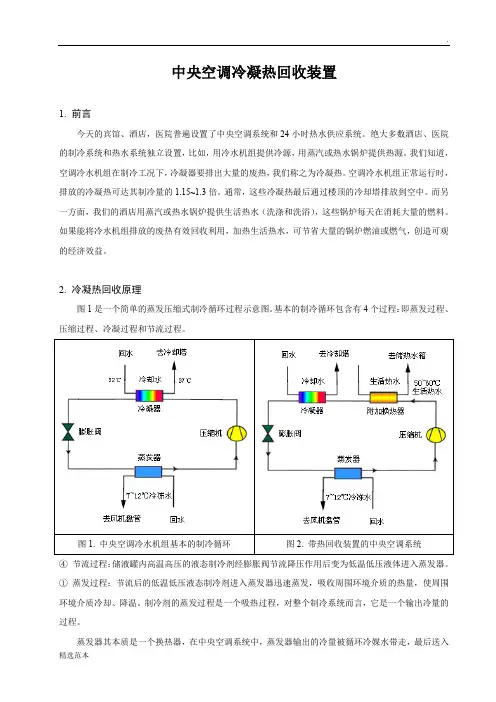

中央空调冷凝热回收装置
中央空调冷凝热回收装置1. 前言今天的宾馆、酒店，医院普遍设置了中央空调系统和24小时热水供应系统。
绝大多数酒店、医院的制冷系统和热水系统独立设置，比如，用冷水机组提供冷源，用蒸汽或热水锅炉提供热源。
我们知道，空调冷水机组在制冷工况下，冷凝器要排出大量的废热，我们称之为冷凝热。
空调冷水机组正常运行时，排放的冷凝热可达其制冷量的1.15~1.3倍。
通常，这些冷凝热最后通过楼顶的冷却塔排放到空中。
而另一方面，我们的酒店用蒸汽或热水锅炉提供生活热水（洗涤和洗浴），这些锅炉每天在消耗大量的燃料。
如果能将冷水机组排放的废热有效回收利用，加热生活热水，可节省大量的锅炉燃油或燃气，创造可观的经济效益。
2. 冷凝热回收原理图1是一个简单的蒸发压缩式制冷循环过程示意图。
基本的制冷循环包含有4个过程：即蒸发过程、压缩过程、冷凝过程和节流过程。
④节流过程：储液罐内高温高压的液态制冷剂经膨胀阀节流降压作用后变为低温低压液体进入蒸发器。
①蒸发过程：节流后的低温低压液态制冷剂进入蒸发器迅速蒸发，吸收周围环境介质的热量，使周围环境介质冷却、降温。
制冷剂的蒸发过程是一个吸热过程，对整个制冷系统而言，它是一个输出冷量的过程。
蒸发器其本质是一个换热器，在中央空调系统中，蒸发器输出的冷量被循环冷媒水带走，最后送入客房的风机盘管，给客房降温。
制冷剂蒸发后变成低温低压的气体，为了保证蒸发过程能稳定持续的进行，必须用压缩机将蒸发后的气态工质不断的抽走，以保持一定的蒸发压力。
②蒸发后的制冷剂从蒸发器排出，被吸入压缩机，经压缩后，其温度、压力急剧升高。
温度升至80~90℃左右；压力由回气管的0.64MPa左右升至排气管的1.5MPa左右。
压缩气体时，压缩机要消耗一定的能量。
③冷凝过程：由压缩机排出的高温高压气态制冷剂，进入冷凝器，通过冷凝器向外散热后，凝结成高温高压的液体，进入储液罐，完成一个制冷循环。
（贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通。
基于排风冷凝热回收技术的高效除湿新风机组
