α-甲基苯乙烯液体树脂的制备与研发
α-甲基苯乙烯 树脂固化
α-甲基苯乙烯树脂固化α甲基苯乙烯树脂是一种常用的固化剂，广泛应用于涂料、胶黏剂、塑料等领域。
它具有良好的耐化学性、耐热性和机械性能，能够提高材料的硬度、耐磨性和耐腐蚀性。
本文将从α甲基苯乙烯树脂的特性、固化机理、应用领域等方面进行详细介绍。
首先，我们来了解一下α甲基苯乙烯树脂的特性。
α甲基苯乙烯树脂是一种热固性树脂，具有较高的玻璃化转变温度和热稳定性。
它的分子结构中含有苯环和乙烯基，这使得它具有较好的溶解性和可塑性。
此外，α甲基苯乙烯树脂还具有良好的耐化学性，能够抵抗酸、碱、溶剂等腐蚀介质的侵蚀。
接下来，我们来了解一下α甲基苯乙烯树脂的固化机理。
α甲基苯乙烯树脂的固化是通过与固化剂发生化学反应来实现的。
常用的固化剂有过氧化物、氨基树脂、酚醛树脂等。
在固化过程中，固化剂会引发α甲基苯乙烯树脂中的双键开环反应，形成交联结构，从而使树脂固化。
固化反应的速率和程度受到固化剂的种类、浓度、温度等因素的影响。
α甲基苯乙烯树脂的固化过程可以分为几个阶段。
首先是固化剂的激活阶段，固化剂在一定温度下被激活，产生自由基或离子，引发树脂中的双键开环反应。
然后是固化剂的扩散阶段，固化剂通过扩散进入树脂体系中，与树脂中的双键发生反应。
最后是固化剂的交联阶段，固化剂引发的反应形成交联结构，使树脂固化。
α甲基苯乙烯树脂的固化过程受到多种因素的影响。
首先是固化剂的种类和浓度。
不同的固化剂具有不同的活性和反应速率，浓度的增加可以加快固化反应的速率。
其次是温度的影响。
固化反应是一个热力学过程，温度的升高可以提高反应速率，但过高的温度可能导致副反应的发生。
此外，还有树脂的分子结构、固化剂与树脂的相容性等因素也会对固化过程产生影响。
α甲基苯乙烯树脂固化后具有良好的性能，因此在许多领域得到了广泛应用。
首先是涂料领域。
α甲基苯乙烯树脂可以作为涂料的固化剂，提高涂料的硬度、耐磨性和耐腐蚀性。
其次是胶黏剂领域。
α甲基苯乙烯树脂可以作为胶黏剂的固化剂，提高胶黏剂的粘接强度和耐化学性。
利用α-甲基苯乙烯增强PMMA树脂的耐热性研究
０ 一，具有优异的
收稿日期：２０１９０３１４ 联系人，ｃａｏｃｈｕｎｌｅｉ＠ｃｃｕｔ．ｅｄｕ．ｃｎ
光学性能、化 学 稳 定 性、加 工 性 及 耐 候 性 等，被 广 泛 应 用于航空、建筑、装潢、光学等领域。但 ＰＭＭＡ 树脂的 耐热性较差，玻璃化转变温度（犜ｇ）约为１０５ ℃，热变形 温度仅为８５ ℃，使用温度低于８０℃，这一缺点严重限 制了其应用范围［１５］。
犛狋狌犱狔狅狀犈狀犺犪狀犮犲犿犲狀狋狅犳犎犲犪狋犚犲狊犻狊狋犪狀犮犲犳狅狉犘犕犕犃犚犲狊犻狀狑犻狋犺α犿犲狋犺狔犾狊狋狔狉犲狀犲
ＺＨＡＮＧ Ｈａｏ，ＬＩＡＮＧＳｈｕａｉ，ＺＨＡＮＧＺｈｉｂｉｎ， ＹＡＮＧＦｅｎｇｍｉｎ，ＣＡＯＣｈｕｎｌｅｉ
（ＲｅｓｅａｒｃｈＣｅｎｔｅｒｏｆｔｈｅＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎｆｏｒＳｙｎｔｈｅｓｉｚｅｄＲｅｓｉｎａｎｄＳｐｅｃｉａｌＦｉｂｅｒ， ＣｈａｎｇｃｈｕｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｃｈｕｎ１３００１２，Ｃｈｉｎａ）
犃犫狊狋狉犪犮狋：Ａｓｅｒｉｅｓｏｆｐｏｌｙ（ＭＭＡｃｏＡＭＳ）ｃｏｐｏｌｙｍｅｒｓｗｅｒｅｓｙｎｔｈｅｓｉｚｅｄｗｉｔｈｄｉｆｆｅｒｅｎｔｐｒｏｐｏｒｔｉｏｎｓ ｏｆｍｅｔｈｙｌｍｅｔｈａｃｒｙｌａｔｅ （ＭＭＡ）ａｎｄαｍｅｔｈｙｌｓｔｙｒｅｎｅ （ＡＭＳ）ｂｙｆｒｅｅｒａｄｉｃａｌｐｏｌｙｍｅｒｉｚａｔｉｏｎａｔ １３０ ℃．Ｔｈｅｃｏｍｐｏｓｉｔｉｏｎ，ｍｏｌｅｃｕｌａｒｗｅｉｇｈｔ，ｈｅａｔｒｅｓｉｓｔａｎｃｅａｎｄｔｈｅｒｍａｌｓｔａｂｉｌｉｔｙｏｆｔｈｅｏｂｔａｉｎｅｄ ｐｒｏｄｕｃｔｓｐｏｌｙｍｅｒ ｗｅｒｅｉｎｖｅｓｔｉｇａｔｅｄ ｂｙ ｍｅａｎｓｏｆｎｕｃｌｅａｒ ｍａｇｎｅｔｉｃｒｅｓｏｎａｎｃｅ，ｇｅｌｐｅｒｍｅａｔｉｏｎ ｃｈｒｏｍａｔｏｇｒａｐｈｙ，ｄｉｆｆｅｒｅｎｔｉａｌｓｃａｎｎｉｎｇｃａｌｏｒｉｍｅｔｒｙａｎｄｔｈｅｒｍｏｇｒａｖｉｍｅｔｒｉｃａｎａｌｙｓｉｓ．Ｔｈｅｅｆｆｅｃｔｏｆ ＡＭＳ ｍｏｎｏｍｅｒ ｏｎｔｈｅｃｏｐｏｌｙｍｅｒｉｚａｔｉｏｎ ｃｏｍｐｏｓｉｔｉｏｎ，ｍｏｌｅｃｕｌａｒ ｗｅｉｇｈｔ，ｈｅａｔｒｅｓｉｓｔａｎｃｅ ａｎｄ ｔｈｅｒｍａｌｓｔａｂｉｌｉｔｙｏｆｐｏｌｙ（ＭＭＡｃｏＡＭＳ）ｃｏｐｏｌｙｍｅｒｗａｓａｌｓｏｅｖａｌｕａｔｅｄ．Ｔｈｅｒｅｓｕｌｔｓｉｎｄｉｃａｔｅｄｔｈａｔ ｔｈｅｐｏｌｙ（ＭＭＡｃｏＡＭＳ）ｃｏｐｏｌｙｍｅｒｗｉｔｈａｈｉｇｈ ｍｏｌｅｃｕｌａｒｗｅｉｇｈｔａｎｄｎａｒｒｏｗ ｍｏｌｅｃｕｌａｒｗｅｉｇｈｔ ｄｉｓｔｒｉｂｕｔｉｏｎｃｏｕｌｄｂｅｓｙｎｔｈｅｓｉｚｅｄｂｙｆｒｅｅｒａｄｉｃａｌｐｏｌｙｍｅｒｉｚａｔｉｏｎａｔｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｓ．Ｔｈｅａｄｄｉｔｉｏｎ ｏｆＡＭＳｃｏｍｏｎｏｍｅｒｃｏｕｌｄｉｍｐｒｏｖｅｔｈｅｈｅａｔｒｅｓｉｓｔａｎｃｅｏｆＰＭＭＡｒｅｓｉｎｓｉｇｎｉｆｉｃａｎｔｌｙ．Ｔｈｅｃｏｐｏｌｙｍｅｒ ｃｏｎｔａｉｎｉｎｇ１０．７ｗｔ％ ｏｆＡＭＳｓｅｇｍｅｎｔａｃｈｉｅｖｅｄａｇｌａｓｓｔｒａｎｓｉｔｉｏｎｔｅｍｐｅｒａｔｕｒｅｏｆ１３２．６ ℃ ｗｉｔｈ ａｄｄｉｔｉｏｎｏｆ．ＴｈｅａｄｄｉｔｉｏｎｏｆｔｈｅＡＭＳｃｏｍｏｎｏｍｅｒｃｏｕｌｄａｌｓｏｄｅｃｒｅａｓｅｔｈｅｔｅｍｐｅｒａｔｕｒｅｆｏｒｏｐｅｎ ｃｈａｉｎｄｅｐｏｌｙｍｅｒｉｚａｔｉｏｎａｎｄｌｅａｄｔｏｄｅｔｅｒｉｏｒａｔｉｏｎｉｎｔｈｅｔｈｅｒｍａｌｓｔａｂｉｌｉｔｙｏｆＰＭＭＡｒｅｓｉｎ． 犓犲狔狑狅狉犱狊：ｐｏｌｙ（ｍｅｔｈｙｌｍｅｔｈａｃｒｙｌａｔｅ）；αｍｅｔｈｙｌｓｔｙｒｅｎｅ；ｒａｄｉｃａｌｐｏｌｙｍｅｒｉｚａｔｉｏｎ；ｈｅａｔｒｅｓｉｓｔａｎｃｅ； ｔｈｅｒｍａｌｓｔａｂｉｌｉｔｙ
ASA树脂的合成及性能研究
摘要本文根据橡胶增韧塑料的原理，合成了聚丙烯酸丁酯／苯乙烯／丙烯腈三元共聚物一ＡＳＡ树脂。
合成路线为橡胶胶乳的合成一扩径一接枝一凝聚一洗涤一干燥。
从ＡＳＡ核壳接枝聚合物的合成，ＡＳＡ树脂的性能研究二个方面系统考察了ＡＳＡ核壳乳液接枝共聚规律和聚合物性能。
系统研究了乳化剂、交联剂、引发剂等因素对ＰＢＡ乳液聚合反应及胶乳性质的影响，发现可以用种子乳液聚合方法成功控制橡胶粒子的直径。
以ＰＢＡ为主链，苯乙烯、丙烯腈为接枝单体，通过乳液接枝聚合法合成了ＡＳＡ接枝Ｍｄ－，详细研究了乳化剂用量、引发剂用量等对接枝率和接枝效率的影响。
并根据橡胶相的交联程度和口一Ｈ的活性，分析了接枝聚合机理。
用双螺杆挤出机，将合成的ＡＳＡ核壳接枝聚合物与ＳＡＮ树脂进行掺混挤出制备ＡＳＡ树脂，通过性能测试，探讨了橡胶相凝胶含量和接枝率对ＡＳＡ树脂力学性能的影响。
研究了乳胶粒子的形态与结构、ＰＢＡ橡胶相在ＳＡＮ树脂中的分布状况、ＡＳＡ树脂的韧性断裂机理、ＡＳＡ树脂的动态黏弹·｝生力学行为和热性能等。
关键词：ＡＳＡ，乳液聚合，核壳结构，力学性能ＡＢＳＴＲＡＣＴＰｏｌｙ（ｂｕｔｙｌ—ａｃｒｙｌａｔｅ）／ｓｔｙｒｅｎｅ／ａｃｒｙｌｏｎｉｔｒｉｌｅｃｏｐｏｌｙｍｅｒ（ＡＳＡｒｅｓｉｎ）ｗａｓｓｙｎｔｈｅｓｉｚｅｄ，ａｃｃｏｒｄｉｎｇｔｏｔｈｅｐｒｉｎｃｉｐｌｅｏｆｔｏｕｇｈｅｎｉｎｇｐｌａｓｔｉｅｓｂｙｒｕｂｂｅｒ．ＴｈｅｍａｎｕｆａｃｔｕｒｅｐｒｏｃｅｓｓｏｆＡＳＡｒｅｓｉｎｗａｓｄｅｓｆｇｎｅｄａｓｔｈｅｐｒｅｐａｒａｔｉｏｎｏｆｐｏｌｙ（ｂｕｔｙｌ—ａｃｒｙｌａｔｅ）ｃｏｍｐｏｓｉｔｅｌａｔｅｘ４ｅｎｌａｒｇｅｍｅｎｔｏｆｒｕｂｂｅｒｐａｒｔｉｃｌｅｓ－－＊Ｓｔ／ＡＮｃｏｇｒａｆｔｏｎｔｏｐｏｌｙ（ｂｕｔｙｌ—ａｃｒｙｌａｔｅ）—’ｃｏｎｇｌｏｍｅｒａｔｉｏｎｏｆＡｓＡ—ｗａｓｈｉｎｇ呻ｄｒｙｉｎｇ．Ｃｏｒｅ—ＳｈｅｌｌｅｍｕｌＳｆｏｎｃｏｐｏｌｙｍｅｒｉｚａｔｉｏｎｌａｗｓａｎｄｃｏｍｐｏｓｉｔｅｐｒｏｐｅｒｔｉｅｓｗｅｒｅｉｎｖｅｓｔｉｇａｔｅｄｔｈｒｏｕｇｈｔｈｅｓｙｎｔｈｅｓｉ８ａｎｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆＡＳＡｃｏｍｐｏｓｉｔｅｌａｔｅｘａｎｄｔｈｅｐｒｏｐｅｒｔｉｅｓｏｆＡＳＡｃｏｍｐｏｓｉｔｅｃｏｐｏｌｙｍｅｒ．Ｔｈｅｉｎｆｌｕｅｎｃｅｓｏｆｅｍｕｌｓｉｆｉｅｆｌｅｖｅｌ，ｃｒｏｓｓｌｉｎｋｉｎｇａｇｅｎｔｌｅｖｅｌｉｎｉｔｉａｔｏｒｌｅｖｅｌｈａｄｂｅｅｎｓｔｕｄｉｅｄｓｙｓｔｅｍａｔｉｃａｌｌｙ．ＩｔｗａｓｆｏｕｎｄｔｈａｔｔｈｅｒｕｂｂｅｒｐａｒｔｉｃｌｅｓｉｚｅｃａｒｌｂｅｃｏｎｔｒｏｌｌｅｄｂｙＵＳｉｎｇｔｈｅｓｅｅｄｅｍｕｌｓｉｏｎｐｏｌｙｍｅｒｉｚａｔｉｏｎｔｅｃｈｎｉｑｕｅ．ＡＳＡｇｒａｆｔｃｏｐｏｌｙｍｅｒｗａｓｓｙｎｔｈｅｓｉｚｅｄｂｙｅｍｕ］Ｓｉｏｎｇｒａｆｔｃｏｐｏｌｙｍｅｒｉｚａｔｉｏｎ，ｕｓｉｎｇＰＢＡｌａｔｅｘａｓｓｅｅｄａｎｄｓｔｙｒｅｎｅ／ａｃｒｙｌｏｎｉｔｒｉｌｅａｓｇｒａｆｔｉｎｇｍｏｎｏｍｅｒｓ，ＴｈｅｅｆｆｅｃｔｏｆｅｍｕｌｓｉｆｉｅｒｌｅｖｅｌａｎｄｉｎｉｔｉａｔｏｒｌｅｖｅｌＯｎｔｈｅｇｒａｆｔｄｅｇｒｅｅａｎｄｔｈｅｇｒａｆｔｅｆｆｉｃｉｅｎｃｙｗｅｒｅｓｔｕｄｉｅｄ．Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｒｏｓｓｌｉｎｋａｇｅａｎｄｔｈｅｒｅａｃｔｉｒｅ口一Ｈｏｆｒｕｂｂｅｒｃｈａｉｎ，ａｇｒａｆｔｃｏｐ０１ｙｍｅｒｉｚａｔｉｏｎｍｅｒｅｍｅｃｈａｎｉｓｍｗａｓａｎａｌｙｚｅｄ．Ｐａｒｔｌｃｌｅｓｉｚｅａｎａｌｙｚｅｒｗａｓｅｍｐｌｏｙｅｄｔｏｅｘａｍｉｎｅｌａｔｅｘｐａｒｔｉｃｌｅｓｉｚｅａｎｄｓｉｚｅｄｉｓｔｒｉｂｕｔｉｏｎ．ＴＥＭｗａｓｅｍｐｌｏｙｅｄｔｏｅｘａｍｉｎｅｔｈｅｐａｒｔｉｃｌｅｓｈａｐｅ，ｐａｒｔｉｃｌｅｃｏｒｅ—ｓｈｅｌｌｓｔｒｕｃｔｕｒｅ，ｔｈｅｄｉｓｐｅｒｓｉｏｎｓｔａｔｅａｎｄｔｈｅｆｒａｃｔｕｒｅｄｓｕｒｆａｃｅｓｏｆＰＢＡ／ＳＡＮ．ＤＭＡｗａｓｅｍｐｌｏｙｅｄｔｏｅｘａｍｉＦｉｅｔｈｅｍｅｃｈａｎｉｃａｌｐｈｅｎｏｍｅｎｏｎｏｆｄｙｎａｍｉｃｖｉｓｏｏｅｌａｓｔｉｃｉｔｙ．Ｕｓｉｎｇｄｏｕｂｌｅ—ｓｃｒｅｗｅｘｔｒｕｄｅｒ，ＡＳＡｃｏｐｏｌｙｍｅｒｗａｓｂｌｅｎｄｅｄｗｉｔｈＳＡＮｒｅｓｉｎｔｏｐｒｅｐａｒｅＡＳＡｒｅｓｉｎ．ＥｆｆｅｃｔｓｏｆｔｈｅｇｅｌｃｏｎｔｅｎｔｏｆｒｕｂｂｅｒａｎｄｇｒａｆｔｄｅｇｒｅｅｏｎｔｈｅｉｍｐａｃｔｐｒｏｐｅｒｔｙｏｆＡＳＡｒｅｓｉｎｗｅｒｅｓｔｕｄｉｅｄｔｈｒｏｕｇｈｍｅｃｈａｎｉｃａｌｔｅｓｔｉｎｇ．Ｋｅｙｗｏｒｄｓ：ＡＳＡ，ｅｍｕｌｓｉｏｎｐｏｌｙｍｅｒｉｚａｔｉｏｎ，ｃｏｒｅ—ｓｈｅｌｌｓｔｒｕｃｔｕｒｅ，ｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｙ一３一第一章导论１．１ＡＳＡ树脂概述ＡＳＡ树脂也称ＡＡＳ树脂，它是由丙烯酸酯，苯乙烯和丙烯腈（Ａｃｒｙｌａｔｅ—Ｓｔｙｒｅｎｅ～Ａｃｒｙｌｏｎｉｔｒｉｌｅ）组成的接枝共聚物，它呈现以ＳＡＮ树脂为连续相、以橡胶为分散相的海岛结构。
α-甲基苯乙烯共聚物的制备与应用
α-甲基苯乙烯共聚物的制备与应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!α甲基苯乙烯共聚物的制备与应用1. 引言α甲基苯乙烯共聚物是一种重要的高分子材料，具有良好的物理性能和化学稳定性，广泛应用于塑料、涂料、橡胶等领域。

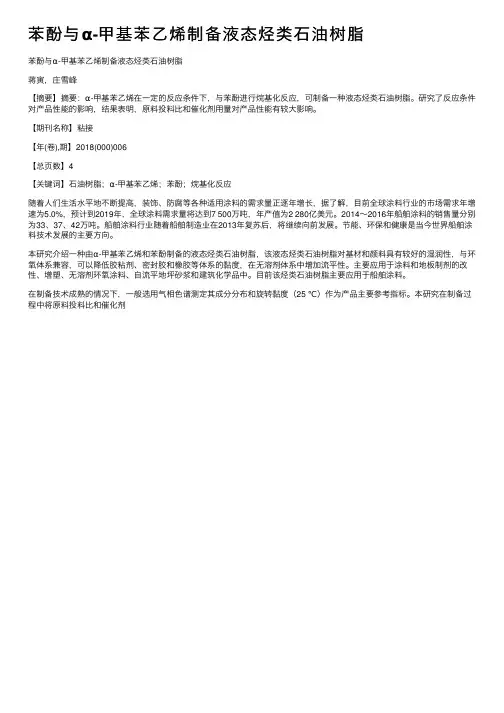

苯酚与α-甲基苯乙烯制备液态烃类石油树脂
苯酚与α-甲基苯⼄烯制备液态烃类⽯油树脂
苯酚与α-甲基苯⼄烯制备液态烃类⽯油树脂
蒋寅，庄雪峰
【摘要】摘要：α-甲基苯⼄烯在⼀定的反应条件下，与苯酚进⾏烷基化反应，可制备⼀种液态烃类⽯油树脂。
研究了反应条件对产品性能的影响，结果表明，原料投料⽐和催化剂⽤量对产品性能有较⼤影响。
【期刊名称】粘接
【年(卷),期】2018(000)006
【总页数】4
【关键词】⽯油树脂；α-甲基苯⼄烯；苯酚；烷基化反应
随着⼈们⽣活⽔平地不断提⾼，装饰、防腐等各种适⽤涂料的需求量正逐年增长，据了解，⽬前全球涂料⾏业的市场需求年增速为5.0%，预计到2019年，全球涂料需求量将达到7 500万吨，年产值为2 280亿美元。
2014～2016年船舶涂料的销售量分别为33、37、42万吨。
船舶涂料⾏业随着船舶制造业在2013年复苏后，将继续向前发展。
节能、环保和健康是当今世界船舶涂料技术发展的主要⽅向。
本研究介绍⼀种由α-甲基苯⼄烯和苯酚制备的液态烃类⽯油树脂，该液态烃类⽯油树脂对基材和颜料具有较好的湿润性，与环氧体系兼容，可以降低胶粘剂、密封胶和橡胶等体系的黏度，在⽆溶剂体系中增加流平性。
主要应⽤于涂料和地板制剂的改性、增塑、⽆溶剂环氧涂料、⾃流平地坪砂浆和建筑化学品中。
⽬前该烃类⽯油树脂主要应⽤于船舶涂料。
在制备技术成熟的情况下，⼀般选⽤⽓相⾊谱测定其成分分布和旋转黏度（25 ℃）作为产品主要参考指标。
本研究在制备过程中将原料投料⽐和催化剂。
a-甲基苯乙烯对ABS树脂耐热改性的研究
a-甲基苯乙烯对ABS树脂耐热改性的研究高玉玲;巨安奇;曹春雷;葛彦侠;张芳芳;张明耀【期刊名称】《中国塑料》【年(卷),期】2008(22)2【摘要】采用乳液聚合的方法合成了-系列a-甲基苯乙烯(a-MSt)/笨乙烯(St)/丙烯腈(AN)(a-MSAN)共聚物,用ABS接枝共聚物与a-MSAN熔融共混制备了耐热ABS.研究了a-MSAN组成对ABS耐热性能及力学性能的影响.固定AN的含量,调整a-MSt/St配比,差示扫描量热分析发现,a-MSAN的玻璃化转变温度(Tg)随着a-MSt含量的增加呈线性增加趋势,a-MSt含量每增加10%,共聚物的Tg均提高约1～2℃;动态力学分析发现,ABS树脂的Tg随着a-MSt含量的增加向高温方向移动,当a-MSt/St配比为100/0时Tg高达129.5℃.固定a-MSt/St的配比为50/50,调整AN含量,结果发现,当AN含量为25%(质量分数,下同)时,ABS树脂的T.可达121℃,且力学性能最佳.【总页数】5页(P19-23)【作者】高玉玲;巨安奇;曹春雷;葛彦侠;张芳芳;张明耀【作者单位】长春工业大学化学工程学院,吉林,长春,130012;长春工业大学化学工程学院,吉林,长春,130012;长春工业大学化学工程学院,吉林,长春,130012;长春工业大学化学工程学院,吉林,长春,130012;长春工业大学化学工程学院,吉林,长春,130012;长春工业大学化学工程学院,吉林,长春,130012【正文语种】中文【中图分类】TQ325.2【相关文献】1.а—甲基苯乙烯—丙烯腈共聚物改进ABS树脂性能的研究 [J], 郭秀春2.苯乙烯、α-甲基苯乙烯改性C5石油树脂的研究 [J], 王灏烈;彭振博;王斌;李爱元3.(苯乙烯/N-苯基马来酰亚胺)共聚物改性ABS树脂的耐热性能研究 [J], 沈峰;杨阳;汪家宝;韩琛;沈玉海;吴锡忠;崔益华4.高耐热型改性ABS树脂及其在汽车上的应用 [J], 张皓瑜;陈长江5.耐热级ABS树脂耐候性能研究Ⅱ.耐热改性剂的影响 [J], 张涵;邱卫美;李鹏;马超;查超;季得运;钟鸿鹏因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
得到了吸水倍率为 １１２６ｇ／ｇ、吸盐水倍率为 １４５ｇ／ｇ的高吸水树
安：长安大学，２０１７．
脂，提升了桉木纸浆的经济附加值，并拓展了桉木纸浆的应用 ［６］贺龙强，胡 鹏，刘中阳．杨树叶纤维素接枝丙烯酸系耐盐
领域。
性高吸水性树脂的制备研究［Ｊ］．化工新型材料，２０１６（４）：
４ 天然纤维素 ／无机粘土复合高吸水性树脂
１．２ 实验步骤
大，色度却继续增加，因此确定 １丁烯最佳加入量为 ２５％。
将 ＡＭＳ、１－丁烯与环己烷按照一定比例混合后加入到三
表 １ １－丁烯加入率对树脂性能的影响
序号
ＡＭＳ加入率 ／％
１－丁烯加入率 ／％
软化点 ／℃
色度
黏度 ／ｃＰ
１
１００
０
１１８．７
２．３／０．２
１１１０（２００℃）
２
９５
５
８３．６
随着快递包装行业和食品包装行业的快速发展，我国对于 口瓶内，搅拌下开始滴加三氟化硼乙醚溶液，反应一段时间后
不干胶标签纸的需求猛烈剧增。由于生产乳液型压敏胶黏剂 停止搅拌，加入氨水洗涤两次，将上层油相进行减压蒸馏，得到
的主要化工原料丙烯酸酯类单体价格居高不下，迫使生产厂商 的产物即为 ＡＭＳ液体树脂。
因此，增粘树脂的性能直接影响着压敏胶质量的好坏［３－５］。
ＧＢＴ４８５２－２００２；持 粘 性 能 测 定 方 法：按 照 ＧＢＴ４８５１－２０１４；
自 ２０１８年来，国内苯乙烯市场供大于求情况明显，苯乙烯 １８０°剥离强度测定方法：按照 ＧＢＴ２７９２－２０１４方法检测。
价格呈现断崖式下跌，α－甲基苯乙烯（ＡＭＳ）价格也大幅下降， 与碳五原料价格基本持平［６－７］。本文利用 ＡＭＳ与 １－丁烯共 聚制备出 ＡＭＳ液体树脂，通过与增粘树脂常用的碳五树脂进行 性能对比发现，ＡＭＳ液体树脂可以运用到热熔压敏胶领域内。
表 ２ 不同溶剂对树脂性能的影响
序号
溶剂
软化点 ／℃
色度
１
环己烷
３．６
２２．７／２．７
２
甲苯
３．８
３５．６／４．１
３
碳五溶剂
３．８
６３．９／６．７
在确定 １－丁烯加入率为 ２５％的前提下，采用环己烷、甲 苯、本公司碳五循环溶剂分别进行 ＡＭＳ／１－丁烯共聚实验，结 果见表 ２，从表中我们可以看出，溶剂的变化对树脂软化点影响
不得不使用热熔压敏胶代替［１－２］。增粘树脂是压敏胶粘剂中 １．３ 性能测试
除主体弹性体外的另一个最重要成分。它的主要作用是赋于
软化点测定方法：按照 ＧＢＴ４５０７－２０１４；熔融黏度测定方
压敏胶以必要的粘性，使压敏胶产生必要的初粘性和粘合力。 法：按 照 ＧＢ／Ｔ２４１４８．４－２００９；初 粘 性 能 测 定 方 法：按 照
不大，但色度却差异巨大，其中环己烷颜色最浅，碳五循环溶剂 因组成复杂，造成树脂颜色最深。
２．３ 应用性能
采用仪器对 ＡＭＳ液体树脂进行初粘、持粘以及剥离力测 定，并对本公司生产的碳五液体树脂及其他厂家生产的液体树 脂进行应用性能 对 比，结 果 见 表 三。 从 表 中 我 们 可 以 得 出，与 碳五液体树脂相比，ＡＭＳ液体树脂仅在 ５０℃持粘上有所差距， 其他指标几乎无差距，甚至更优越一些。相比较其他厂家生产 的液体树脂而言，ＡＭＳ液体树脂在 ５０℃持粘和剥离力上均有较 大的增强。
１００－１０２．
有着较强吸附能力和较高化学活性的无机粘土也可以作 为高吸水性树脂的合成原料之一。王瑞［１６］在高吸水性树脂合
［７］梁 猛，张小 舟，马 若 芳，等．稻 壳 基 高 吸 水 性 树 脂 的 合 成 与性能研究［Ｊ］．高师理科学刊，２０１６，３６（２）：３７－４０．
９．６／０．８
７３５（２００℃）
３
９０
１０
６６．７
１４．３／１．４
６６６（２００℃）
４
８５
１５
４５．５
１６．７／１．７
ห้องสมุดไป่ตู้
６３０（２００℃）
５
８０
２０
１８．１
２０．４／２．１
１４３５２２（４０℃）
６
７５
２５
３．６
２２．７／２．７
１２１２８（４０℃）
７
７０
３０
３．２
２５．３／３．０
１１８９５（４０℃）
２．２ 溶剂种类的影响
（下转第 ５３页）
收稿日期：２０１９－０３－２８ 作者简介：仝其祥（１９７２—），河南濮阳人，中级工程师，主要研究方向为石油树脂研发。
第 １２期
潘滋涵：天然纤维素基高吸水性树脂研究进展
·５３·
用废弃材料天然 野 山 杏 肉 作 为 原 料，利 用 微 波 辐 射 反 应 方 法，
吾提，等．紫外光聚合法制备棉秆纤维素接枝丙烯酸 －腐
１ 实验部分 １．１ 实验原料
２ 结果与讨论 ２．１ １－丁烯加入率的影响
作为短链烯烃的 １－丁烯对反应起着至关重要的一环，它 的加入量影响着 ＡＭＳ树脂性能的好坏。表 １为 １－丁烯加入 率对树脂的影响，从表中我们可以看出纯 ＡＭＳ树脂为高软化点 无色透明树脂，树脂黏度较高，添加 １－丁烯后树脂软化点明显
使其与单体丙烯酸、丙烯酰胺共聚，制得了高吸水性树脂，其吸
植酸高吸水树 脂 及 其 性 能 ［Ｊ］．功 能 高 分 子 学 报，２０１４，２７
水和吸盐水倍率分别为 ８０２ｇ／ｇ和 ７５ｇ／ｇ，实现了废弃物的有
（２）：２２４－２３０．
效利用。高桂林［１５］采用桉木漂白硫酸盐浆纤维素为原料制备 ［５］张学文．沙棘枝糠粉基高吸水性树脂的制备及应用［Ｄ］．西
ＡＭＳ（含量 ９９％），山东西亚化学工业有限公司；１－丁烯， 下降，随着 １－丁烯加入量的增加，树脂软化点、黏度逐渐降低，
山东西亚化学工业有限公司；三氟化硼乙醚溶液，阿拉丁试剂 但色度也会有所上升。当 １－丁烯加入比达到 ２５％时树脂软化
有限公司；环己烷，南京化学试剂厂。
点已经降至 ３．６℃，继续增加 １－丁烯加入量树脂软化点变化不
第 １２期
仝其祥，等：α－甲基苯乙烯液体树脂的制备与研发
·５１·
α－甲基苯乙烯液体树脂的制备与研发
仝其祥，刘连鹏，范 凯，刘 治，刘允攀，孙庆冬
（濮阳班德路化学有限公司，河南 濮阳 ４５７０００）
摘要：将 １－丁烯单体加入到 α－甲基苯乙烯聚合体系内，可制备出低软化点、浅色、无气味的液体树脂。通过应用性能测试发现，该液 体树脂可应用到热熔压敏胶领域内。 关键词：α－甲基苯乙烯；液体树脂；热熔压敏胶 中图分类号：ＴＱ２４１．２＋１ 文献标识码：Ａ 文章编号：１００８－０２１Ｘ（２０１９）１２－００５１－０１
