电源管理芯片MAX1631,1632资料电路图
NCP1631控制交错并联功率因数校正器的研制
NCP1631控制交错并联功率因数校正器的研制作者：张友军徐伟季重阳来源：《现代电子技术》2016年第23期摘要：采用PFC控制芯片NCP1631设计了一款工作在全电压输入范围下的交错并联PFC电路。
详细分析并讨论了NCP1631芯片的特点以及PFC变换器的设计参数等，最终研制了一台500 W交错并联BOOST型PFC变换器样机。
实验结果表明，采用NCP1631的交错并联PFC电路，在宽输入电压范围内具有良好的功率因数校正效果。
关键词：功率因数校正；交错并联； NCP1631； BOOST型中图分类号： TN710⁃34 文献标识码： A 文章编号： 1004⁃373X（2016）23⁃0141⁃03Development of interleaving power factor corrector based on NCP1631ZHANG Youjun， XU Wei， JI Chongyang， CHEN Ke（School of Mechanical and Electric Engineering， Soochow University， Suzhou 215021，China）Abstract：An interleaving PFC （power factor correction） circuit working at the input voltage range was designed based on PFC control chip NCP1631. The features of NCP1631 chip and design parameters of PFC convertor are analyzed and discussed in detail. A prototype of 500 W interleaving BOOST⁃type PFC convertor was developed. The experimental results show that the interleaving PFC circuit with NCP1631 has good PFC effect within a wide input voltage range.Keywords： power factor correction； interleaving； NCP1631； BOOST⁃type0 引言随着单相临界导通模式（CRM）下BOOST型PFC技术的成熟和功率等级的进一步提高，以及在一些对体积有严格要求的应用设备中，原有的CRM PFC电路已难以满足需要。
MAX1631引脚定义
pin13: CSL5。5VMPS电流检测输入，常在固定输出模式里作为反馈输入。当电压CS5/VL的电压大于4.5v时它作为自举输入。
pin22：V+,+4.2至+30v的电池电压输入，需要在IC旁边放置一个从V+到PGND的旁路电容。内部接一线性稳压器给VL供电。
pin23：SHDN#，芯片关断输入，低电平有效，门限电压设定在大约1v，为了能自动开启，需从SHDN#接一220K的电阻至V+，并且接一0.01UF的旁路电容。
pin24：DL3：3v低边同步整流MOS栅极输出电压，在0V至VL间摆动。
pin25：BST3，3v高边自举电容（0.1UF）接点。
pin26：LX3，开关节点，能在比地低2V的范围摆动。
pin27：DH3：3.3V高边栅极驱动输出。HD3是浮动驱动输出其电压，根据LX5在节点上的电压它在LX3至BSET3之间摆动。
Hale Waihona Puke pin28：RUN/ON3。控制信号输入。
当STEER为VL时，SECFB 采用5v变压器次级反馈
pin5：对MAX1630,1632,VDD。内置线性12V的电源。
pin6：SYNC，振荡同步和频率选择。连接到VL时工作在300KHZ：接地工作在200KHZ。当有外接同步时时钟范围可在240KHZ-350KHZ。
pin7：time/ON5。具有双用途，用作定时电容引脚和开关控制输入。
pin8：GND。低噪音模拟地和反馈参考点。
MAX1631电源管理芯片
MAX1631工作流程MAX1631工作流程：1, 插上电源适配器，16V电压输出一路至待机电路高端MOS管Q16,Q18的D 极，另一路通过10Ω电阻来到MAX1631的22脚，这时芯片不工作.若22脚无16V供电,注意检修10Ω电阻是否开路或阻值变大.当1631的23脚接到为高电平（3.3V-5V）的总开启信号后，芯片开始待机.待机时21脚产生VL电压5V，9脚输出基准电压2.5V若23脚无3.3V,请检修与该脚相连的元件:如电阻,二极管,控制芯片等VL5V电压分成2路分别给芯片自身及其它芯片作为待机电压一路给1.8v/1.5v产生电路(MAX1845)作为其待机电压，二路通过D15(复合二极管,表面像是三极管)给了芯片BST端(18,25脚) ，作为内部高低端驱动器的激励供电.当VL < 5v时,芯片本身有损坏或外围负载有短路.(比如MAX1845芯片坏)当VL > 5V时,芯片本身有损坏或外接电容虚焊或人为弄掉.(IBM R31的通病) 当VL = 5V,而9脚 < 2.5V时,为芯片损坏,当VL = 5V,待机时9脚 = 2.5V,但在按下开关时为0V,说明3M或5M负载有短路. 只有VL5V正常后,9脚2.5V才会正常.这时19脚,24脚都有5V直流电压输出(工作时为低端驱动器脉冲方波输出当（7）,（28）接收到3.3V或5V高电平(3M_ON,5M_ON开启信号)且保持不变时，芯片开始正常工作，内部的四个驱动器输出方波脉冲去推动外部所接的4个场效应管导通工作，输出3.3V和5V当（7）,（28）无高电平时,请根据线路找到相连的芯片或元件.IBM的开启信号控制芯片是PMH4和TB62501.其他品牌的由IO芯片或H8或M38867系列芯片控制.检修时要先检修该芯片的工作条件(供电,时钟)6, 5M输出电压经变压器L3,和D32升压变为15V(VDD15),输出给光驱,USB的电压调整MOS管的控制极,以及TB62501的25脚.当输出电压或负载电流发生变化，其变化会通过9脚REF2.5V经CSH、CSL、FB 引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V 电压的稳压输出.当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
笔记本电脑系统供电单元电路集合

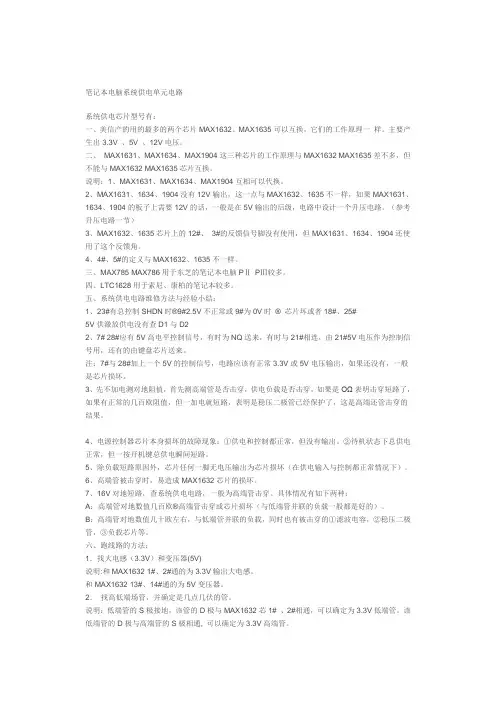

笔记本电脑系统供电单元电路系统供电芯片型号有：一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡPⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时®9#2.5V不正常或9#为0V时® 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
电源芯片1632 的原理
注册登录∙论坛∙搜索∙答题加分∙网站首页∙新手须知∙新手帮助∙维修黄页∙维修培训∙工具配件∙基地淘宝店∙积分充值∙答题加分∙联系我们∙搜索中国主板维修基地论坛» 本本维修» 笔记本电源MAX1632工作原理升级维修员，享受无限下载！新手学习维修汇总帖安泰信100M示波器--国内最低价【主板远程培训】显示器远程培训返回列表回复发帖[笔记本] 笔记本电源MAX1632工作原理无敌维修1#维修新手 UID 21114 经验 14 点 威望 0 点 阅读权限 30 打印字体大小: t T发表于 2007-12-6 01:32 | 只看该作者[笔记本] 笔记本电源MAX1632工作原理笔记本, 电源, 原理MAX1630/1361/1632/1633/1634/1635系列芯片是用来给笔记本，PDA 等移动电子设备提供直流电压的直流电压转换芯片。
该芯片通过外接的MOSFET 工作在开关工作模式，可以选择不同输出电压的启动顺序，并在适当时刻给出电源准备好信号。
芯片的负载电流范围宽，工作效率非常高，大大延长了待机时间，动态性能良好，片内能提供高达1A 的门极驱动电流，能保证片外的N 沟道MOSFET 可靠而迅速的导通。
另外该系列芯片噪声小，最大限度地减小了对电子设备的干扰。
MAX1630系列芯片内部均有两个PWM 稳压器，输出电压的范围是2.5V 到5.5V ，根据工作模式的不同，可以输出3.3V 和5V 的固定电压，或者可调的电压。
其中MAX1630/MAX1632/MAX1633/MAX1635还有一个12V/120mA 的电压输出端（通过内部的一个12V 线性稳压器产生）；而MAX1631/MAX1634有次级反馈输入端（SECFB ），通过STEER 引脚来选择那个PWM 调压器（3.3V/5.5V ）接收次级反馈信号，通过外部的电阻分压装置可以灵活产生非12V 的电压（所谓次级反馈就是把芯片外围电路里互感线圈或者变压器的次级电压反馈回给芯片）。
MAX1647电源管理电路设计详解

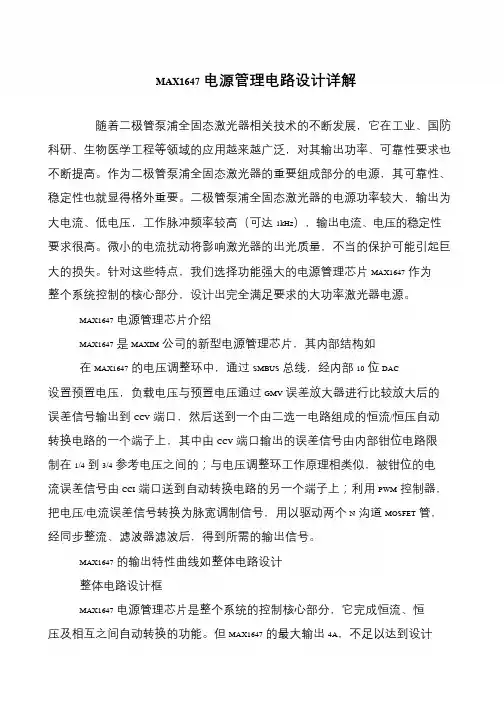

MAX1647电源管理电路设计详解随着二极管泵浦全固态激光器相关技术的不断发展，它在工业、国防科研、生物医学工程等领域的应用越来越广泛，对其输出功率、可靠性要求也不断提高。
作为二极管泵浦全固态激光器的重要组成部分的电源，其可靠性、稳定性也就显得格外重要。
二极管泵浦全固态激光器的电源功率较大，输出为大电流、低电压，工作脉冲频率较高（可达1kHz），输出电流、电压的稳定性要求很高。
微小的电流扰动将影响激光器的出光质量，不当的保护可能引起巨大的损失。
针对这些特点，我们选择功能强大的电源管理芯片MAX1647作为整个系统控制的核心部分，设计出完全满足要求的大功率激光器电源。
MAX1647电源管理芯片介绍MAX1647是MAXIM公司的新型电源管理芯片，其内部结构如在MAX1647的电压调整环中，通过SMBUS总线，经内部10位DAC 设置预置电压，负载电压与预置电压通过GMV误差放大器进行比较放大后的误差信号输出到CCV端口，然后送到一个由二选一电路组成的恒流/恒压自动转换电路的一个端子上，其中由CCV端口输出的误差信号由内部钳位电路限制在1/4到3/4参考电压之间的；与电压调整环工作原理相类似，被钳位的电流误差信号由CCI端口送到自动转换电路的另一个端子上；利用PWM控制器，把电压/电流误差信号转换为脉宽调制信号，用以驱动两个N沟道MOSFET管，经同步整流、滤波器滤波后，得到所需的输出信号。
MAX1647的输出特性曲线如整体电路设计整体电路设计框MAX1647电源管理芯片是整个系统的控制核心部分，它完成恒流、恒压及相互之间自动转换的功能。
但MAX1647的最大输出4A，不足以达到设计。
MAX1631
这个是系统供电芯片，工作在待机电路中，他是负责产生3。
3V 5V的，MAX1631无基准电压输出MAX1631工作流程：1, 插上电源适配器，16V电压输出一路至待机电路高端MOS管Q16,Q18的D极，另一路通过10Ω电阻来到MAX1631的22脚，这时芯片不工作.若22脚无16V供电,注意检修10Ω电阻是否开路或阻值变大.当1631的23脚接到为高电平（3.3V-5V）的总开启信号后，芯片开始待机.待机时21脚产生VL电压5V，9脚输出基准电压2.5V若23脚无 3.3V,请检修与该脚相连的元件:如电阻,二极管,控制芯片等VL5V电压分成2路分别给芯片自身及其它芯片作为待机电压一路给 1.8v/1.5v产生电路(MAX1845)作为其待机电压，二路通过D15(复合二极管,表面像是三极管)给了芯片BST端(18,25脚) ，作为内部高低端驱动器的激励供电.当VL < 5v 时,芯片本身有损坏或外围负载有短路.(比如MAX1845芯片坏)当VL > 5V时,芯片本身有损坏或外接电容虚焊或人为弄掉.(IBM R31的通病)当VL = 5V,而9脚< 2.5V时,为芯片损坏,当VL = 5V,待机时9脚= 2.5V,但在按下开关时为0V,说明3M或5M负载有短路.只有VL5V正常后,9脚2.5V才会正常.这时19脚,24脚都有5V直流电压输出(工作时为低端驱动器脉冲方波输出当（7）,（28）接收到3.3V或5V高电平(3M_ON,5M_ON开启信号)且保持不变时，芯片开始正常工作，内部的四个驱动器输出方波脉冲去推动外部所接的4个场效应管导通工作，输出3.3V和5V 当（7）,（28）无高电平时,请根据线路找到相连的芯片或元件.IBM的开启信号控制芯片是PMH4和TB62501.其他品牌的由IO芯片或H8或M38867系列芯片控制.检修时要先检修该芯片的工作条件(供电,时钟)6, 5M输出电压经变压器L3,和D32升压变为15V(VDD15),输出给光驱,USB的电压调整MOS管的控制极,以及TB62501的25脚.当输出电压或负载电流发生变化，其变化会通过9脚REF2.5V经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出.当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
笔记本电源管理芯片MAX1632的检查与维修
笔记本电源管理芯片MAX1632的检查与维修时间:2010-12-07 11:41来源:未知作者:飞鸟恋鱼点击:92次笔记本电源管理芯片MAX1632的检查与维修 4、若有短路或阻值明显偏低，应采用对比法或断路法，以及拆解法排除故障，（注：如果用拆解法，则不能通电，只能用阻值法） 5、在确保没有短路的情况下，加电测试 1、首先应检查主板是否有明显的烧焦和异味； 2、找到笔记本电源管理芯片MAX1632的检查与维修4、若有短路或阻值明显偏低，应采用对比法或断路法，以及拆解法排除故障，（注：如果用拆解法，则不能通电，只能用阻值法）5、在确保没有短路的情况下，加电测试1、首先应检查主板是否有明显的烧焦和异味；2、找到3。
3V和5V的电感，以及公共点的对地阻值（测公共点）；3、在不加电的情况下，测3。
3V、5V公共点的对地阻值：T40：3．3V→110欧5V→150欧公共点→500欧3。
3V反向→600欧5V反向→1000欧以上笔记本电源管理芯片MAX1632的检查与维修3．3V/5V没有输出↓测22脚的主供电→NO测隔离保护电路：F、D、C、MOS↓OK测23脚总控制信号→NO 测待机电路输出→NO 查待机电路（OK查中间元件是否损坏）↓OK测21脚有无5V线性电压输出→NO芯片坏↓OK笔记本电源管理芯片MAX1632的检查与维修测18、25脚有无5V→NO 中间元件断路↓OK测9脚有无2。
5V基准电压→NO 芯片坏↓OK测7、28脚有无3。
3V或5V的控制信号输入→NO 测开机电路有无输出→OK 中间元件坏（NO 查开机电路）↓OK测16、27脚有无5V输出→NO 芯片坏↓OK测19、24脚有无5V输出→NO 上管坏↓OK下管坏6、常见故障：①、系统主供电单元不正常：引起不待机、不上电、不开机、死机、掉电、蓝屏②、3．3V/5V同时无输出：一般为主供电、芯片坏、总控制信号、电流保护；③、3．3V有输出、5V无输出：芯片坏以及5V的单元控制信号没有，或者外部元件不正常，以及保护；④、3．3V无输出、5V有输出：同上⑤、3．3V/5V开机后电压降低直到为0：升压电容坏。
IBM ThinkPad T40至T43工作原理电路分析维修攻
IBMT40全攻略第一章电源部分要对一款机器维修的话，首先第一步要对它有个全面的了解，那么才能更好的对其分析，找出其问题所在。
电路工作原理了解透彻，判断故障所向披靡。
就像医生给你人看病一样。
下面让我们来看一看IBM T40的图纸及主板架构。
1．图一为电路图的架构图一2．图二为主板的架构1：没有开机前的上电部分即插上电源没按开关键时先让我们以图片的形式直观的来看一下上电的过程图三当电源插入时，有16V进入为DOCK-PWR16，通过保险F2转化为DOCK-PWR16_F，IBM主板在设计的时候，它的自我保护的能力是非常强的，过流及过压都会导致保险烧断，从而保护主板上的其它芯片不被烧坏。
DOCK-PWR16_F电压为前段16V电压，而VINT16是后段的16V电压，它是供给所有电源芯片（包括MAX1631，MAX1845，ADP3205）的供电电压，它的产生是由TB6250来控制的。
DOCK-PWR16_F 由D10转化成VREGINT16后给TB6250供电使其工作，产生VCC3VSW以及来控制Q34和Q36产生VINT16。
VCC3VSW给PMH4供电,VINT16给MAX1631，MAX1845供电，下来在PMH4控制下MAX1631产生+3.3V,+5V,+12V, MAX1845产生+1.8V,另外一组MAX1845在VCC5M的控制下产生+1.2V.A.MAX1631的上电过程产生+3.3V,+5V,+12V如图四,首先MAX1631要工作正常必需具备2个条件,1:供电电压VINT16供给MAX1631的22脚,2:控制电压有2个a.由PMH4控制的VCC5M_ON控制MAX1631的7脚和28脚b.反馈的温度保护控制信号控制MAX1631的23脚,它由CPU及温度控制芯片时时监控,任何一个有反常就会关掉MAX1631,从而达到自我保护的功效. 如图五和六有以上的工作条件后,其它零件没问题的话,那3个电压就产生了.图四图六B.MAX1845的上电过程产生+1.2V如图七,首先MAX1845要工作正常必需具备2个条件,1:供电电压有2个,VINT16供给MAX1845的4脚,还有VCC5M供给MAX1845的9脚,21脚及22脚.2:控制电压比较简单,直接由供电电压VCC5M通过电阻R658控制MAX1845的11脚.图七有以上的工作条件后,其它零件没问题的话,那+1.2V就产生了.C.MAX1845的上电过程产生+1.8V如图八,首先MAX1845要工作正常必需具备2个条件,1:供电电压有2个,VINT16供给MAX1845的4脚,还有VL5供给MAX1845的9脚,21脚及22脚.2:控制电压有2个a.由PMH4控制的VCC1R8M_ON控制MAX1845的11脚.b.由PMH4控制的B_ON控制MAX1845的6脚图八到此开机前的所有电压都已经有了,供其它芯片工作.那么,接下来南桥也开始工作,开始按开关键开机的上电过程了.2：开机时的上电部分即插上电源按开关键后。
MAX16013MAX16014过压保护检测电路
MAX16013MAX16014过压保护检测电路MAX16013/MAX16014过压保护/检测电路MAX16013/MAX160141过压保护/检测电路。
此类器件的工作原理十分简单(图8)。
IC直接监测输入电压，并通过控制两个外部pFET功率开关在故障条件下断开负载的连接。
外部MOSFET在5.5V和所设置的上限电源电压之间导通，上限电压可通过连接在SET引脚的分压电阻调节，范围通常在20V至28V之间。
图8. MAX16013和MAX16014可提供有源瞬态保护功能，直接监测电源电压，当检测到故障时，通过控制两个外部p沟道FET开关，断开负载与故障电源。
发生故障时，FET P2有两种不同模式。
第一种模式下，P2仅仅相当于一个简单的开关，在过压条件下断开开关，从而避免高压对下游器件的破坏。
第二种模式下，P2相当于可调节的瞬态抑制器，将输出电压钳制在所允许的最大过压点。
当输出电压上升到可调节的过压门限以上时，内部比较器将GATE2上拉至VCC。
监测电压降低到过压门限以下时，p沟道MOSFET (P2)重新导通。
这种处理方式能够使电压稳定在输出稳压值的5%以内。
出现瞬态过压时能够保证输出稳定，MOSFET (P2)在过压条件下保持导通，工作在开关-线性稳压模式，从而在提供过压保护的同时维持系统继续工作。
将SET引脚的分压电阻连接到输入或输出，可以选择相应的工作模式。
例如，把分压电阻接VCC (而不是负载)，MAX16013被配置成过压关断器件。
MAX16014将保持MOSFET (P2)闭锁，直到输入电源重新上电或重新触发EN使能。
如果MAX16013长时间工作在限压模式，外部MOSFET的压降会增大功耗。
图8中的电池反接保护FET (P1，可选)取代了图6中的串联二极管。
图8中，正偏时P1导通，可以保持极低的正向压降，出现负压时关断。
关闭P2可断开输入与输出的连接(图8和图9)，EN引脚提供相应的关断控制(需要注意的是EN引脚的控制信号由主系统的其它监控电路产生)。
max1631工作条件
5.9脚无基准电压，如果芯片工作条件都满足， 则芯片坏 6芯片虚焊导致接地不良，用烙铁进行加焊就 好了 7.3.3V/5V后极电路对地短路
1631易损元件的故障和原因
保险电阻
3.3V/5V无输出 3.3V/5V无输出
开路
21到18、25中间二极管 21到18、25中间二极管
3.3V/5V无输出 3.3V/5V无输出
二极管断路
主供电滤波电容
3.3V/5V无输出 3.3V/5V无输出
击穿对地短路
稳压二极管
3.3V/5V无输出 3.3V/5V无输出
击穿对地短路
低端门场管
3.3V/5V无输出 3.3V/5V无输出
击穿对地短路
升压电容
3.3V/5V开机逐渐降低 3.3V/5V开机逐渐降低
漏电
高端门场管
3.3V/5V无输出 3.3V/5V无输出
MAX1631工作条件
1.V+(22脚） 主供电，来自保护隔离电路的 16V电压 2.SHDN(23脚） 总控制输入，是高电平，来 自电源管理芯片，3.3V正常工作 4.REF（9脚）参考电压2.5V，如果后极有短 路，此电压会被拉低 3.VL（21脚）线性稳压输出（5V) 5.BST3(25脚）和BST5(18脚）激供电（大于 5V) 6.LX3(26脚）LX5(17脚），交换接点，相当 于检测 7.DH3(27脚）DH5(16脚）高端驱动（高电平）
DL3(24脚）和DL5(19脚）低端驱动（小于 DH) ON3(28脚）ON5(7脚）开启信号高电平来自 电源管理芯片
3V和5V都没有输出的检修流程
1.22脚主供电没有输入或者电压过高过低， 可能是保护隔离电路中元件断路导致芯片 没有主供电，如10欧姆保险电阻损坏会导 致没有主供电，当电源适配器故障或者不 匹配时主供电过高，造成保护电路动作， 也无3.3V和5V电压输出 2. 2.总控制信号23脚无信号。 23 3，21脚无输出5V线性电压。如果21脚未输 出5V线性电压，则可能是芯片内部的线性 5V稳压块坏了，需要更换芯片 4 7、28脚无控制信号，检查开机芯片有没有 控制电压输出
笔记本芯片型号归类
电源IC：①主电源IC：MAX1631、MAX1632、MAX1999、MAX8734、LTC3728②分组供电源IC：MAX1845、MAX1715、SC1486、SC1485③CPU核心供电电源IC：MAX1718、MAX1987MAX8770、MAX8771、ADP3205+3415④电池充电电源IC：ADP3806、MAX1645、MAX8724、MAX16472、电源管理IC：PMH4H83、网卡芯片：intel、RTL、BROADCOM、3com、LSI网络变压器：MIDCOM7219-35IP地址默认器：93C464、PC卡芯片：PCIBUS、MICRO、RICOH、ene、SN、TOSHIAB(只在东芝板上才有)PC卡槽电源控制IC〔PC卡供电芯片〕：TPS2206、TPS2216、TPS2214、MIC2562、MIC2563、PU22115、声卡：AD、ALC、AC97、ESS功放：BA、AN、APA、TPA、MAX6、Super I/O〔超级I/O〕：PC87392、PC97338、PC87394、LPC47N227串口芯片：MAX3243、MA32437、触摸板信号接收IC：P15C、3257Q8、缓冲芯片：P15C、16862CB9、VGA行场转换IC10、时钟IC：ICS、CY、IMI11、BIOS：SST、MX、Intel、AMD、ATM、Winbond12、系统管理总线开关IC：LC25313、密码芯片〔码片〕：24RF08、24C××、93C××14、平安芯片：ATMEL、AT97SC320115、温控IC：MAX198916、视屏解码芯片：CH7011、SIS302LV、Intel82807〔集显才有〕〔出现视屏解码芯片，对应的是14.318MHZ晶振〕17、VGA接口芯片：CMD18、IDE转换I C：88SA8040〔和网卡芯片相似，注意区分〕19、USB接口芯片：NEC、D7202120、USB口电源控制IC〔USB供电〕：MAX890、MAX893、MAX8220、MAX202121、1394接口芯片：TSB41、TSB43、VT6306、VT6307〔可能集成在PC芯片里,PC卡本身不需晶振，如PC旁有晶振，那么晶振是为内部集成的1394工作〕电源IC:MAX1631、MAX1632、MAX1634、MAX1901、MAX1902、MAX1904、MAX1999、MAX8734、SC1403、SC1404、SB3052、SB3053、ISL6235、LTC1628、LTC3728、PS51020、PS5120、PS51120〔MAX782、785、786在P2里〕CPU核心供电电路：1、电源IC:MAX1711、MAX1712、MAX1717、MAX1718、MAX1907、MAX1987、MAX8770、MAX8771、ISL6223、ISL6262、ISL6220、SC1474、SC1476、SC451、ADP3410、ADP3203、ADP3205+3415、ADP3207 I/O〔EC〕芯片：管理触发和内置键盘、鼠标PC97551、PC87570、PC87541、PC87551、PC87591、M38857、M38867、H8/XXX(X表示数字)、SMSC、KBC1122、KBC1070、KB9251926、KB3910、KB3920、LPC47N250、LPC47N350、Winbond、W83L950D、ITE 8510、8512(内置USB,接蓝牙) I/O和Super I/O集成：LPC47N254、LPC47N354、FDC37N972、LPC47N252Super I/O：LPC47N217、LPC47N227、LPC47N207、W83L517DW83L518D、PC87391、PC87392、PC97338、PC87393、PC87394(南桥是Ali1535+,那么Super I/O集成在南桥里)、充电电源IC:ADP3806、MAX1772、MAX8724、MAX8725、MA745、MAX1647、MAX1648、TL594、bq24721、Bq24103、MAX1908常用温控IC：LM75、MAX1617、MAX1609、MAX1989、MAX1618、MAX6657、MAX6659驱动板的了解1、品牌：乐华、鼎科、凯旋2、型号：板型号/主芯片型号乐华：2025、2023、2021〔主芯片型号〕鼎科：2621〔万能驱动板，可点60%〕3、品牌机：①电源板高压板做在一起，通过几根线与驱动板相连②高压板和驱动板独立，外加适配器 4、驱动板的结构：1、跳线①2、按键板接口3、跳线②4、屏线接口5、主芯片6、VGA 线接口7、高压板线接口8、升级头接口9、DC 头接口1、跳线①：屏供电跳线，3.3V 或5V 切换，17寸以上，跳为5V ，2、按键板接口：按键板：驱动板：改按键板：根据外壳上的定义将按键板上的按键对应连接到驱动主IC 1 4 5 7 8 9 6 3 2 ON/OFF AUTO menu ＋－ 菜单 RGNC AUTO ＋ G ON/OFFmenu － GND R板上3、跳线②，点屏方案： 1-2 3-4 5-6 7-8 800×600 1LVDS 6bit × √ √ × 1024×768 1LVDS 6bit × × √ × 1024×768 1LVDS 8bit × √ × × 1024×768 2LVDS 6bit √ √ √ ×4、屏线接口：LVDS ，30脚〔注意插线要插对，板上第1脚会有△标识〕屏线：①LVDS ：a.14脚→DF14、DF19 →F1X②TTL 〔41pin 〕 改屏线：①找出屏上的供电②找出地线③连接色差信号线、时钟线5、主芯片6、VGA 线接口7、高压板线接口〔改高压板，将供电和地线连好后，试出控制线，亮度线不接。
笔记本系统供电电路详细.
系统板供电电路 3.3.1 整机系统供电方框图 :如图 3-20所示图 3-20 整机系统供电方框图 3.3.2 保护隔离电路1.典型 MAX1632公版电路:如图 3-21所示图 3-21 MAX1632公版电路图 2. 三点定位修保护电路:如图 3-22所示图 3-22 典型保护隔离电路(1 MAX1632工作过程如图 3-21/2所示,插上电源适配器,16V 电压来到了第③点分几路,一路来到 Q1的漏极,二路通过10Ω电阻来到 22脚,三路来到 Q3的漏极,这时芯片不工作,当 23脚接到高电平(3.3V-5V或直接通过电阻连于电源时,芯片开始待机,待机时将产生如下电压 21脚 VL5V, 9脚为基准电压 2.5V, VL5V 电压分成几路分别到给芯片自身及其它芯片作为待机电压, 一路给 1.8V/2.5V产生电路作为其待机电压,二路给 CPU 核心电压产生电路作为其待机电压,三路给了充电电路,四路通过 D1、D2给了芯片BST 端,作为内部高端驱动器的电源,五路经内部给了低端驱动器作为工作电源, 这时机器处于一触即发的准备工作状态,待机状态各引脚的待机电压如下:V+16V;当(7 (28接收到 3.3V 或 5V 高电平且保持不变时,芯片 VL5V 开始正常工作,内部的四个驱动器输出方波脉冲去 SHDN 大于或等于 3.3V 推动外部所接的 4个场效应管导通工作,这时 4个 BST 4.7V 场效应管相当 4只可变电阻进行分压,输出3.3V 、5V、DL5V 电压,当输出电压或负载电流发生变化,其变化会通 REF 2.5V 经CSH、CSL、FB 引脚反馈给芯片内部,内部自动调整方波幅度及脉宽大小,最终达到 3.3V、5V 电压的稳压输出,当负载过压或过流时,其反馈会让芯片自动切断输出,最终达到保护负载及电源本身的目的。
(2MAX1632正常工作时部分引脚电压:(3 MAX1632的好坏判断:如图 3-23所示图 3-23 MAX1632好坏判断流程图(4MAX1632阻值法测好坏:(注非在线测量如图 3-24所示TPS2052 图 3-24 MAX1632阻值测量示意图(5 MAX1632检修流程图:如图 3-25所示图 3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义:如图 3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路,检测定时器的多用引脚,过流停机保护也通过这些引脚实现。
笔记本电路图及维修方法
笔记本CPU供电芯片MAX1718及周边电路图笔记本系统供电芯片MAX1631及周边电路图笔记本南桥控制信号电压时序图IBM错误代码解释以及解决方法159：硬盘密码与SuperVisor密码不相同--设置硬盘密码与SuperVisor密码相同161：电池失效--检测备用电池，系统主板。
163：时间和日期未设置--设置时间和日期。
173：设备数据丢失--在屏幕上选择OK，然后设置时间和日期。
174：设置错误-先进行检测安装的设备列表，再改变FRU部件，设备配置，硬盘驱动器，系统主板。
183：提示输入SuperVisor密码时输入错误--输入正确的SuperVisor密码184：开机密码检验错--进入BIOS设置中重置开机密码185：非法的启动顺序--进入BIOS设置中重置启动顺序186：系统主板1701: 硬盘控制器失败1780, 1790: 硬盘0出错1781, 1791: 硬盘1出错硬盘驱动器，系统主板0175：CRC1错, 停止了POST任务. EEPROM 校验错。
系统主板0188：非法的RFID 连续信息区域或CRC2错。
EEPROM校验错。
系统主板0189：非法的RFID 连续信息区域。
EEPROM校验错系统主板0193：RF天线被移除，输入supervisor (超级)密码0200：硬盘错，该硬盘非工作中--安装该硬盘(拆卸)，在BIOS设置工具中恢复缺省设置。
硬盘驱动器，系统主板。
021x：键盘错-运行交互式的键盘和辅助输入设备的测试。
0220：监视器类型错误，监视器类型与CMOS定义的不匹配--在BIOS设置工具中恢复缺省设置。
0230：映射内存错，映射内存在offset nnnn出错。
系统主板0231：系统内存错，系统内存在offset nnnn出错。
内存，系统主板0232：扩展内存错，扩展内存在offset nnnn出错。
内存，系统主板0250：系统电池错，系统电池损坏--更换备用电池，运行IBM BIOS设置工具重置日期和时间。
笔记本常用供电芯片大全 笔记本维修思路
笔记本维修思路一、不开机，不加电、灯不亮、1、无3V5V：后级 MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7：3V5V管坏3、南桥4、能待机：刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V：把Bios电池拨下，短路两个引脚1-3秒9、单插适配器不开机，用电池可以开机：电源适配器插入口脱焊10、sonynotbook 公共点电容短路。
11、bios空焊引起不触发。
11、电源、电源接口、保险、短路、断路、电容、场管、电阻、 BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短。
二、能开机，灯亮不显示1、外接有显示：屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏。
c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A：1.8V/2.5V电压的供电芯片虚焊。
F、硬盘，电源等指示灯均正常指示，Bios资料有问题G、触发后电流只有0.36A：南桥短路、电源管理IC、H、诊断卡跑4A：显卡空焊,重作显卡后OKF、跑2E内存：Bios资料有问题、DELL D800，D600，很有可能是南桥不良而引起的3、报警：内存及槽、显卡三、白屏、花屏：屏线接口、屏线、屏、显卡四、串口不能用：串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机。
1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电：系统、北桥、南桥、内存、CPU6、散热不好7、0.01A，触发后上电到0.4A后马上掉电：拖内存槽的锡后，故障排除8、开机后不规则死机：更换南桥后OK9、联想E200l开机，出现图标后死机。
max16141工作原理
max16141工作原理MAX16141是一种电源管理集成电路（PMIC），它具有多种功能和特点，用于提供对电源系统的监控和控制。
下面我将从多个角度详细解释MAX16141的工作原理。
1. 功能概述：MAX16141主要包含以下功能模块：电源监控、电源管理、电源控制和故障保护。
它可以监测输入电压、输出电压和电流，并根据设定的阈值进行保护和控制。
同时，它还具备过温保护、短路保护和过流保护等功能，以确保系统的安全运行。
2. 电源监控：MAX16141可以监测输入电压和输出电压。
它通过内部的比较器将输入电压与设定的上下限进行比较，以确保输入电压在安全范围内。
对于输出电压，MAX16141可以通过内部的反馈网络和比较器来监测输出电压是否达到预期值。
3. 电源管理：MAX16141具备电源管理功能，可以根据需要对电源系统进行调节和控制。
它可以通过内部的DAC（数模转换器）来调节输出电压，以满足不同的应用需求。
此外，MAX16141还支持电源的启动和关闭功能，可以通过外部控制信号来实现电源的开关控制。
4. 电源控制：MAX16141可以根据设定的阈值对电源进行控制。
例如，当输出电压超过设定的上限或低于设定的下限时，MAX16141可以通过控制电源开关或调节输出电压来保持电源在安全范围内。
通过这种方式，MAX16141可以保护系统免受过压、欠压等问题的影响。
5. 故障保护：MAX16141还具备多种故障保护功能，以确保系统的安全运行。
它可以监测电源系统中的过温、短路和过流等故障情况，并及时采取相应的保护措施，如降低输出电压或切断电源供应，以避免损坏电源系统或其他关键组件。
综上所述，MAX16141通过电源监控、电源管理、电源控制和故障保护等功能，实现对电源系统的全面监控和控制。
它可以确保电源工作在安全范围内，并提供稳定可靠的电源供应，以满足各种应用需求。
1632工作原理
1632工作原理笔记本电脑系统供电单元电路系统供电芯片型号有：一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡ PⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时?9#2.5V不正常或9#为0V时? 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
HTX1631_1632IPC Datasheet
Features•Wide 4.5V to 26V Operating Input Range •2A Continuous Output Current•No Schottky Diode Required• 1.2MHz Frequency Operation•Built-in Over Current Limit•Built-in Over Voltage Protection •Internal Soft start •Output Adjustable from 0.8V •Integrated internal compensation •Short Protection with Hiccup-Mode •Thermal Shutdown•Available in SOT23-6 Package •-40°C to +85°C Temperature RangeApplications•Digital Set-top Box (STB) •Tablet Personal Computer (Pad) •Flat-Panel Television and Monitor •Digital Video Recorder (DVR) •Portable Media Player (PMP) •General PurposesGeneral DescriptionThe HTX163X is a high frequency, synchronous, rectified, step-down, switch-mode converter with interna l power MOSFETs. It offers a very compact solution to achieve a 2A continuous output current over a wide input supply range, with excellent load and line regulation.The HTX163X requires a minimal number of readily available, external components and is available in a space saving SOT23-6 package.Typical Application CircuitFigure 1. Basic Application CircuitAbsolute Maximum RatingsVin, EN, Voltage ………………... -0.3V to 30V Operating Temperature Range ….. -40°C to +85°C FB Voltages …………………….…… -0.3 to 6V Lead Temperature (Soldering, 10s) ……... +300°C SW Voltage …………………………. -0.3V to (VIN+0.5V) Storage Temperature Range ………………. -65°C to 150°C BS Voltage ……………………...... (Vsw-0.3) to (Vsw+5V)Pin Description(SOT23-6)Pin Name Function1 BS Bootstrap. A capacitor connected between SW and BST pins is required to form a floating supply across the high-side switch driver.2 GND GROUND Pin3 FB Adjustable Version Feedback input. Connect FB to the center point of the external resistor divider4 EN Drive this pin to a logic-high to enable the IC. Drive to a logic-low to disable the IC and enter micro-power shutdown mode.5 IN Power Supply Pin 6SWSwitching Pin型号 输出电流1.2A2AHTX1631HTX1632Electrical CharacteristicsParameter Test Conditions Min Typ Max Unit Input Voltage Range 4.5 24 V Supply Current in Operation V EN=3.0V, V FB=1.1V 0.4 0.6 mA Supply Current in Shutdown V EN =0 or EN = GND 4 uA Regulated Feedback Voltage T A = 25°C, 4V≤VIN ≤18V 0.778 0.800 0.820 V High-Side Switch On-Resistance 100/130 m Ω Low-Side Switch On-Resistance 70/100 m Ω High-Side Switch Leakage Current V EN=0V, V SW=0V 0 10 uA Upper Switch Current Limit Minimum Duty Cycle 3/2 A Oscillation Frequency 1.4 MHz Maximum Duty Cycle V FB=0.8V 92 % Minimum On-Time 60 nS Minimum Off-Time 90 nS Thermal Shutdown 160 ℃Thermal Hysteresis 20 ℃Functional Block DiagramFigure 2. HTX1363X Block DiagramFunctions DescriptionInternal RegulatorThe H TX163X is a current mode step down DC/DC converter that provides excellent transient response with no extra external compensation components. This device contains an internal, low resistance, high voltage power MOSFET, and operates at a high 600K operating frequency to ensure a compact, high efficiency design with excellent AC and DC performance.Error AmplifierThe error amplifier compares the FB pin voltage with the internal FB reference (VFB) and outputs a current proportional to the difference between the two. This output current is then used to charge or discharge the internal compensation network to form the COMP voltage, which is used to control the power MOSFET current. The optimized internal compensation network minimizes the external component counts and simplifies the control loop design.Internal Soft-StartThe soft-start is implemented to prevent the converter output voltage from overshooting during startup. When the chip starts, the internal circuitry generates a soft-start voltage (SS) ramping up from 0V to 0.8V. When it is lower than the internal reference (REF), SS overrides REF so the error amplifier uses SS as the reference. When SS is higher than REF, REF regains control. The SS time is internally fixed to 1.5ms.Over Current Protection & HiccupThe H TX163X has cycle-by-cycle over current limit when the inductor current peak value exceeds the set current limit threshold. Meanwhile, output voltage starts to drop until FB is below the Under -Voltage (UV) threshold, typically 25% below the reference. Once a UV is triggered, the HTX163X enters hiccup mode to periodically restart the part. This protection mode is especially useful when the output is dead-short to ground. The average short circuit current is greatly reduced to alleviate the thermal issue and to protect the regulator. The H TX163X exits the hiccup mode once the over current condition is removed.Startup and ShutdownIf both VIN and EN are higher than their appropriate thresholds, the chip starts. The reference block starts first, generating stable reference voltage and currents, and then the internal regulator is enabled. The regulator provides stable supply for the remaining circuitries. Three events can shut down the chip: EN low, VIN low and thermal shutdown. In the shutdown procedure, the signaling path is first blocked to avoid any fault triggering. The COMP voltage and the internal supply rail are then pulled down. The floating driver is not subject to this shutdown command.Applications InformationSetting the Output VoltageHTX163X require an input capacitor, an output capacitor and an inductor. These components are critical to the performance of the device. HTX163X are internally compensated and do not require external components to achieve stable operation. The output voltage can be programmed by resistor divider.= ×1+ 22Selecting the InductorThe recommended inductor values are shown in the Application Diagram. It is important to guarantee the inductor core does not saturate during any foreseeable operational situation. The inductor should be rated to handle the peak load current plus the ripple current: Care should be taken when reviewing the different saturation current ratings that are specified by different manufacturers. Saturation current ratings are typically specified at 25°C, so ratings at maximum ambient temperature of the application should be requested from the manufacturer.OSC L in out in out f I V V V V L ⨯∆⨯-⨯=)(Where ΔIL is the inductor ripple current. Choose inductor ripple current to be approximately 30% if the maximum load current, 2A. The maximum inductor peak current is:)(LLOADMAXL I II∆+=Under light load conditions below 100mA, larger inductance is recommended for improved efficiency.Selecting the Output CapacitorSpecial attention should be paid when selecting these components. The DC bias of these capacitors can result in a capacitance value that falls below the minimum value given in the recommended capacitor specifications table. The ceramic capacitor’s actual capacitance can vary with temperature. The capacitor type X7R, which operates over a temperature range of −55°C to +125°C, will only vary the capacitance to within ±15%. The capacitor type X5R has a similar tolerance over a reduced temperature range of −55°C to +85°C. Many large value ceramic capacitors, larger than 1uF are manufactured with Z5U or Y5V temperature characteristics. Their capacitance can drop by more than 50% as the temperature varies from 25°C to 85°C. Therefore X5R or X7R is recommended over Z5U and Y5V in applications where the ambient temperature will change significantly above or below 25°C. Tantalum capacitors are less desirable than ceramic for use as output capacitors because they are more expensive when comparing equivalent capacitance and voltage ratings in the 22uF to 44uF range. Another important consideration is that tantalum capacitors have higher ESR values than equivalent size ceramics. This means that while it may be possible to find a tantalum capacitor with an ESR value within the stable range, it would have to be larger in capacitance (which means bigger and more costly) than a ceramic capacitor with the same ESR value. It should also be noted that the ESR of a typical tantalum will increase about 2:1 as the temperature goes from 25°C down to −40°C, so some guard band must be allowed.PC Board Layout ConsiderationPCB layout is very important to achieve stable operation. It is highly recommended to duplicate EVB layout for optimum performance. If change is necessary, please follow these guidelines and take Figure 4 for reference.1.Keep the path of switching current short and minimize the loop area formed by Input capacitor, high-sideMOSFET and low-side MOSFET.2.Bypass ceramic capacitors are suggested to be put close to the Vin Pin.3.Ensure all feedback connections are short and direct. Place the feedback resistors and compensationcomponents as close to the chip as possible.4.VOUT, SW away from sensitive analog areas such as FB.5.Connect IN, SW, and especially GND respectively to a large copper area to cool the chip to improve thermalperformance and long-term reliability.6.An example of 2-layer PCB layout is shown in Figure 4 for reference.Package Description。
