给水管道试压试验方案样本

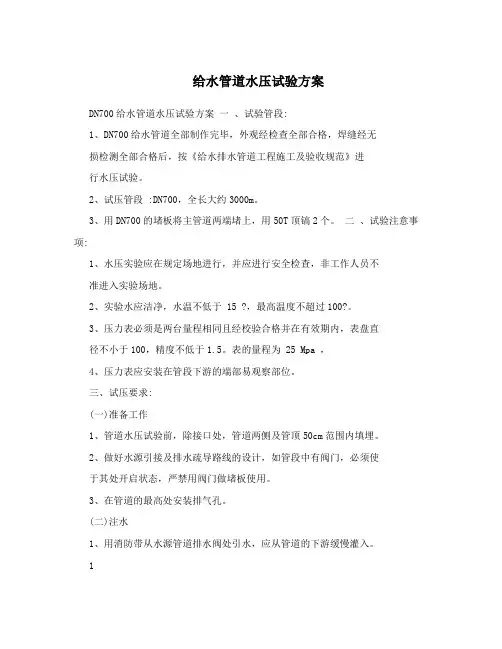

给水管道水压试验方案
给水管道水压试验方案DN700给水管道水压试验方案一、试验管段:1、DN700给水管道全部制作完毕,外观经检查全部合格,焊缝经无损检测全部合格后,按《给水排水管道工程施工及验收规范》进行水压试验。
2、试压管段 :DN700,全长大约3000m。
3、用DN700的堵板将主管道两端堵上,用50T顶镐2个。
二、试验注意事项:1、水压实验应在规定场地进行,并应进行安全检查,非工作人员不准进入实验场地。
2、实验水应洁净,水温不低于 15 ?,最高温度不超过100?。
3、压力表必须是两台量程相同且经校验合格并在有效期内,表盘直径不小于100,精度不低于1.5。
表的量程为 25 Mpa ,4、压力表应安装在管段下游的端部易观察部位。
三、试压要求:(一)准备工作1、管道水压试验前,除接口处,管道两侧及管顶50cm范围内填埋。
2、做好水源引接及排水疏导路线的设计,如管段中有阀门,必须使于其处开启状态,严禁用阀门做堵板使用。
3、在管道的最高处安装排气孔。
(二)注水1、用消防带从水源管道排水阀处引水,应从管道的下游缓慢灌入。
12、排气孔出水后,将排气孔堵上。
四、试验压力及升压要求1、管道的工作压力为0.8MPa,管道强度试验压力为12.5 MPa。
2、待管道壁温与水温相同后,缓慢升压到试验压力12.5 MPa后,稳压10min,再将试验压降至0.8MPa设计压力,保持30 min,对所有焊接接头和连接部位进行检查,如有渗漏需泄压消除缺陷后重新试压。
不准带压紧固螺栓,严禁带压带水进行补焊。
检验员检查合格后并经有关人员确认后,方可卸压。
3、水压试验后,应及时将水排净。
操作者做好记录,检验员出具报告。
4、排液时要把排气孔打开,缓慢放水,以防形成负压。
5、用消防带将水引至河滩。
五、合格标准:压力不降,无渗漏为合格。
六、水压试验合格进行冲洗1、冲洗时,流速不得低于1.5m/s。
2、从排水管排出的水要引入可靠的排水井或沟中,排放管的截面积不得小于被冲洗管截面积的60, 。
给排水管道试压方案(完整版)
给排⽔管道试压⽅案(完整版)第⼀章⼯程概况本⼯程循环⽔站设计⽔量36000m3/h,给⽔压⼒为0.45Mpa,回⽔压⼒为0.25 Mpa;⼲球温度为33.2℃,湿球温度为27.3℃,年平均⼤⽓压95.65Kpa,回⽔温度t1=42℃,给⽔温度t2=32℃本循环⽔站由冷却塔、冷⽔池、循环⽔泵、加氯间、加药间、配电室、控制值班室等组成。
本⼯程施⼯蓝图中所标注尺⼨单位除标⾼以⽶计外,其余均以毫⽶计。
标⾼采⽤相对标⾼±0.000相当于绝对标⾼为413.80(见总图专业),室外地⾯标⾼为-0.300。
根据项⽬和管道专业规定,本⼯程管道材料如下:循环⽔管、⽣产给⽔管管道管径>DN300mm时,采⽤焊接钢管;管道管径≦300mm时采⽤⽆缝钢管,以外径D X壁厚δ表⽰,焊接或法兰连接。
室内⽣活给⽔管采⽤HDPE管,以公称直径“De” X壁厚δ表⽰,热熔连接。
室内⽣活污⽔管采⽤排⽔⽤硬聚⼄烯管,以外径“De” X壁厚δ表⽰,承插粘接。
出集⽔坑处⽣产污⽔管采⽤⽆缝钢管,以外径“De” X壁厚δ表⽰,焊接或法兰连接,室外⽣产污⽔管采⽤HDPE双平壁钢塑复合排⽔管,以公称直径“DN”表⽰,采⽤承插粘接。
盐酸输送管、亚氯酸钠输送管和缓蚀阻垢剂加药管采⽤C-PVC管,以公称外径“De”表⽰,承插粘接。
浓硫酸管采⽤⽆缝钢管,以外径“D” X壁厚δ表⽰,焊接或法兰连接。
管道基础:地埋钢管根据建设单位要求,地埋管基础处理采⽤增设混凝⼟管⽀墩及200mm~300mm铺中砂。
本⼯程个系统⼯作压⼒循环⽔管的⼯作压⼒为0.45 Mpa,;⽣活⽔管的⼯作压⼒为0.6 Mpa;⽣产⽔管的⼯作压⼒为0.6 Mpa;循环⽔补⽔管的⼯作压⼒为0.35 Mpa,;加药管、浓硫酸、加盐酸管、加亚氯酸钠管的⼯作压⼒为0.4 M pa。
第⼆章编制依据⼀、编制依据《给排⽔管道⼯程施⼯及验收规范》GB50268-2008《⼯业⾦属管道⼯程施⼯规范》GB50235-2010《现场设备、⼯业管道焊接⼯程施⼯规范》GB50236-2011东华⼯程科技股份有限公司设计的施⼯图─(404)循环⽔站第三章试压⼯作程序⼀、DN2600⽔管煤油试漏⼯作程序⼆、⼩于等于DN500⽔管⽔压试验⼯作程序第四章压⼒试验具备的条件1、开槽施⼯管道试验前,附属设备安装应符合下列规定○1⾮隐蔽管道的固定设施已按设计要求安装合格;○2管道附属设备已按要求紧固、锚固合格;○3管件的⽀墩、锚固设施混凝⼟强度已达到设计强度;未设置⽀墩、锚固设施的管件,应采取加固措施并检查合格。
管道水压试验方案(完整版)(完整版)
XXXX市XXXXXXXXX工程XXXXXXXXXX工程第XXX单元XXX施工第X标段【合同编号:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX】管道试压专项方案XXX施工单位一、工程概况本标段为土建施工X标,负责XXXXX分水口门至XXXXX(包括XX支线)土建施工(包括XX加压泵站)。
试验段桩号XX0+630—XX0+980,全长350m,全部为单排DN800的高强度聚氯乙烯(PVC-S)给水管道。
二、试验目的根据设计、规范要求,给水管道工程安装完成后,检验打压段管材衔接处是否密封不漏水,检验压力是否达到运行要求。
三、试验依据(1)XX市XXXXXXX工程XXXXXXXX工程第X计单元施工第X标段《招标文件》;(2)《施工合同》;(3)施工图及设计技术要求;(4)国家现行法律法规及标准(5)本工程管道试压按《给水排水管道工程施工及验收规范》(GB 50268-2008)以及河北省地方标准埋地高强度聚氯乙烯(PVC-S)给水管道工程技术规程(DB13/T2164-2014)与设计院提供技术要求文件的规定进行打压,试验压力取工作压力的1.5倍,即为管道工作压力为0.36MPa,设计压力为0.54MPa。
依规范要求至少达0.8MPa,故此次试验压力取0.8MPa。
四、试压前准备工作1、管道试压采用管道试压泵作为压力源。
2、压力表采用 0-1.0MPa,最小刻度 0.02MPa,管道一端设一个压力表。
(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。
3、盲板选择:由XX管厂提供的钢制盲板(满足国标PN10)。
4、后背设计:采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。
5、水源设计:水源采用饮用水,XX县地下水无污染。
直接采用地下水即可。
给水管道水压试验方案
给水管道水压试验方案一、实施目的与要求为了确保给水管道系统的安全和可靠运行,对新建或改造的给水管道进行水压试验是必要的。
本试验方案的目的是检测给水管道系统的密封性和承压能力,以确保其达到设计和使用要求。
二、试验准备1. 试验设备:- 压力表:量程适应试验压力的压力表,精度要求高于试验压力的1%。
- 水泵:能够提供试验所需压力的水泵。
- 收敛装置:用于收集试验中耗用的水,并维持试验压力恒定的装置。
- 其他辅助设备:包括连接管道、阀门等。
2. 试验人员:- 试验负责人:负责试验全过程的监督和指导。
- 执行人员:实施试验操作和记录试验数据。
3. 试验材料:- 水源:用于试验的水源,水质应符合相关标准。
- 封堵材料:用于封堵试验管道的孔洞或接口。
4. 试验环境:- 温度:试验环境温度应在5℃~40℃之间。
- 干燥:试验区域应保持干燥、洁净。
三、试验步骤1. 准备工作:- 清洗管道:清洗试验管道,确保内部洁净,防止试验过程中产生杂质。
- 封堵孔洞:对于准备试验的孔洞或接口,使用封堵材料进行严密封堵。
2. 系统充水:- 打开供水阀门:逐渐打开供水阀门,将试验系统充满水,确保无气泡进入管道。
3. 压力保持:- 压力调节:使用水泵逐渐提高系统内的水压,并通过调节收敛装置,保持试验压力恒定。
- 压力保持时间:按设计要求保持一定时间(一般为30分钟),以检验管道系统的密封性。
4. 压力释放:- 关闭供水阀门:在试验结束后,逐渐关闭供水阀门,停止向试验系统供水。
- 压力释放:打开系统排气阀门,释放系统内的水压。
5. 结果评定:- 检查泄漏:使用目视、听觉等方法,检查试验管道系统是否有泄漏现象。
- 记录数据:记录试验压力、保持时间以及泄漏情况等试验数据。
- 结果评定:根据试验数据判断试验是否合格,如果发现泄漏或其他异常情况,需要进行相关修复或再次试验。
四、安全注意事项1. 试验过程中的操作人员应严格按照操作规程进行操作,确保人身安全。
给水管道压力试验方案
目录1 编制依据 (1)2 概况及特点 (1)3 施工准备及应具备的条件 (2)4 主要施工机械、测量设备及工器具 (4)5 人力资源计划 (5)6 施工进度计划 (6)7 施工主要流程 (6)8 施工方法 (6)9 质量控制和质检计划 (7)10 职业健康安全与环境控制 (10)11 记录表式 (12)1 编制依据2 概况及特点本工程位于固原市学院路,新建PE管道为中水管道、节灌管道管道试压是管道工程中不可忽视的一个环节,管道试压常采用水压试验。
根据场地实际条件,可利用的试压水源,组成管道系统的配件和附件(阀门、井室)的数量,管道各部位的高差情况等条件决定试压的长度。
管道试压的目的,是检查已安装好的管道系统的强度是否能达到设计要求,也对承载管架及基础进行考验,以保证正常运行使用,它是检查管道质量的一项重要措施。
在国电织金电厂管道安装过程中对管道及其附件进行试压,检查管道的强度,为后续的系统调试和设备单机试运创造条件。
学院路管道主要包中水管道、节灌管道。
主要系统规格型号:(仅作参考,可能与实际情况有所出入)3 施工准备及应具备的条件3.1施工准备3.1.1管道试压手续准备就绪并经批准。
3.1.2管道试压前,检查清单确认并经批准。
3.1.3涉及的无损检测报告提交完成并经批准。
3.1.4管道试压用的临时材料及工装准备就绪并经检查确认。
试压用临时材料应喷上红漆,不可同正式合同材料混淆。
3.1.5水压泵现场调试合格并确认可投入使用。
3.1.6管道试压进水管线经现场确认符合要求并完成准备工作。
3.1.7压力表经检测合格,且量程符合要求。
弹簧压力表的精度不能低于1.5级,即压力表最大允许误差不超过最高刻度的1.5%。
最大量程应为试验压力的1.5倍。
为方便读数,表壳的公称直径不应小于150mm。
且在使用前应校正。
3.2水压试验应具备的条件3.2.1水压试验前必须对管道节点、接口进行认真的检查。
3.2.2对管道的排气系统(排气阀)进行检查和落实。
给水管道试压试验方案
给水管道试压试验方案一、试验目的:1.验证给水管道的材料、设计、施工质量是否符合相关标准要求;2.确保给水管道的安全可靠性和正常运行性能。
二、试验内容:1.检查给水管道的设计图纸及材料,核对是否符合相关标准要求;2.检查给水管道的施工工艺,确保施工质量符合相关标准要求;3.试验给水管道的密封性和承压性能;4.试验给水管道的流量和水力特性;5.试验给水管道的冲击及振动性能;6.根据试验结果进行评价和总结。
三、试验步骤:1.检查:(1)检查给水管道的设计、材料及施工工艺是否符合相关标准要求;(2)检查管道的连接方式和管道支撑方式是否符合设计要求;(3)检查管道的阀门、闸阀等附件是否安装完好;(4)检查管道的防腐蚀和绝缘保护工作是否到位。
2.密封性试验:(1)采用压力表和密封棉等工具进行试验;(2)首先关闭给水管道的进水和出水阀门,并检查是否密封;(3)将管道的进水阀门打开,逐渐增加压力,在特定压力下观察管道是否有泄漏现象;(4)试验压力一般要高于系统正常工作压力,持续时间一般要求不少于30分钟。
3.承压性试验:(1)采用压力表和水泵等设备进行试验;(2)关闭给水管道的进水和出水阀门,并检查是否密封;(3)使用水泵将水压加到设计工作压力的1.5倍,在保持试验压力下观察管道是否有泄漏现象;(4)试验压力一般要求持续时间不少于30分钟。
4.流量和水力特性试验:(1)采用流量计和压力表等工具进行试验;(2)逐个打开给水管道的出水阀门,记录相应的流量和压力数据;(3)通过计算和分析数据,验证管道系统的流量和水力特性是否符合设计要求。
5.冲击及振动性能试验:(1)采用水锤试验仪等设备进行试验;(2)通过控制系统的开关状态,产生相应的冲击和振动;(3)观察管道系统的稳定性和抵抗冲击和振动的能力。
6.评价和总结:(1)根据试验结果和相关标准,对给水管道的质量和性能进行评价和总结;(2)如有不符合要求的地方,及时进行整改和修复。
给水管道压力实验模板
给水管道压力实验模板实验目的本实验旨在: 1. 了解给水管道的压力特点和对应的水流速度; 2. 掌握给水管道不同位置的压力变化情况; 3. 培养实验观察能力和实验操作技能。
实验原理在给水管道中,水会受到管道的阻力,并且存在一定的流动速度,同时也会因为管道的长度及半径等物理因素而发生压力的变化。
为了了解这些特性,我们需要对给水管道进行压力实验。
本实验所用设备如下:•压力计•排气阀•测量电压表•测量电流表•水泵实验步骤1. 实验前准备1.根据实验要求,检查设备是否齐全,通电是否正常,电源是否连接正确。
2.检查管道和设备是否漏水或出现渗漏情况,若发现异常情况,及时排除。
3.进行实验前的安全检查工作,并严格按照实验要求进行安全操作。
2. 实验操作流程1.将测量电压表和测量电流表按实验要求连接好。
2.打开水泵,使水源涌入管道。
3.在最低点打开排气阀,使水流畅通并排出无气泡的正常水流。
4.同时用压力计进行压力测试,记录下测试数据。
5.在测试点处合理调整管道阀门,进行压力测试,记录下测试数据。
6.依次在不同位置进行实验测试,并记录下各点的数据。
3. 实验结束后操作1.关闭水泵和排气阀,停止水源。
2.清理设备和管道,归位存放。
实验数据及分析1. 数据记录测点压力值(Pa)A 50000B 45000C 40000D 350002. 数据分析从上表可以看出,随着测点位置的不同,给水管道的压力也有了不同的变化。
经过分析得出以下:•在A点,管道处于起点,水流畅通,整个管道处于最高的压力状态,其压力值为50000Pa。
•在B点,管道中水流加速,管道受到的阻力也会减小,因此此处压力略有降低。
•在C点,管道阻力进一步降低,水流速度也进一步加快,因此此处压力值进一步减小。
•在D点,管道的阻力达到最小,因此此处的压力值最小,且比起A 点降低了近30%的压力值。
实验注意事项1.在进行本实验时,一定要严格遵守实验指导书及安全操作规程。
给水管道水压试验方案(完整版)
给水管道水压试验方案一、工程概况本工程为汉阳区磨山村城中村改造开发E地块工程(一期)一标段,A11#、B08/09#为33层,C02#为32层。
本工程供水系统竖向分区供水:本工程1~2层住宅用水由市政给水管网直接供水,供水压力为0.27MPa,下行上给。
住宅加压给水系统分为四个区,共设二套变流恒压加压泵组。
生活加压给水设备设于给水加压泵房。
划分具体如下:一区为3~10层,二区为11~18层,三区为19~26层,四区为27~33层(C02#楼为32层)。
一区二区合用一套低区生活给水泵组,低区加压水入口压力为0.70MPa;三区四区合用一套高区生活给水泵组,高区加压水入口压力为1.10MPa。
给水管为PP-S内涂塑钢塑复合管,采用减压阀分区,入户压力超0.35Mpa时采用支管减压;进户给水管为PPR塑料管。
二、具体方案依据《建筑给排水及采暖工程施工质量验收规范》(GB 50242-2002)第4.2.1条要求:室内给水管道的水压试验必须符合设计要求。
当设计未注明时,各种材质的给水管道系统试验压力为工作压力的1.5倍,但不得小于0.6MPa。
检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力下降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳定1h,压力降不得超过0.05MPa,然后再工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。
1.压力试验准备阶段应注意问题:①、试验范围内的管道安装工程除涂漆、绝热外,已按设计图纸全部完成,安装质量符合有关规定。
②、管道上的膨胀节已设置了临时约束装置。
③、试验用压力表已校验,仪表外观齐全,铅封、未脱落,并在周检期内,其精度不得低于1.5级,表的满刻度值应为被测压力的1.5~2倍,压力表不得少于2块。
④、符合压力试验要求的液体(水)已经备齐。
⑤、按试验的要求,管道已经固定。
给水管道试压专项方案
给水管道试压专项方案水管道试压是为了验证水管道系统的密封性和承受压力的能力而进行的一项测试。
下面是一份水管道试压专项方案,包括试压前准备、试压操作、试压结果验证等步骤。
一、试压前准备1.确定试压的区段:根据工程设计和施工图纸,确定需要进行试压的水管道区段。
2.准备试压试验设备:包括试压泵、压力表、连接管件等。
确保设备的完好,并进行必要的检测和校准。
3.清洁管道:清理管道内的沉淀物、杂物和积水等,确保管道内部的清洁。
4.检查管道连接件:检查管道连接件的安装是否牢固,无漏水和松动现象。
5.安全措施:制定完善的安全措施,并提供必要的个人防护装备。
二、试压操作1.连接试压设备:将试压泵与要试压的水管道区段连接起来。
确保连接件紧固可靠,无漏水现象。
2.设定试压压力:根据设计要求和施工标准,设定试压压力。
通常情况下,试压压力应为最大使用压力的1.5倍。
3.试压过程控制:按照试压压力逐步增加的原则,控制试压泵的水流量和压力。
在每次增压之后,保持试压压力稳定一段时间,并观察管道是否有漏水、渗水和松动等现象。
4.试压时间:根据施工规范和试压要求,确定试压时间。
通常情况下,试压时间为30分钟至1小时。
5.试压结束:试压时间结束后,观察管道是否有明显的漏水、渗水和变形等现象。
确认试压结果后,停止试压泵的工作,释放管道内的压力。
三、试压结果验证1.检查漏水点:对试压过程中出现的漏水点进行记录,并进行修复。
确保所有的漏水点完全消除。
2.校验压力:使用压力表对管道系统进行压力校验,验证管道是否能够保持稳定的工作压力。
3.提交试压报告:整理试压数据和试压过程中的记录,并编制试压报告。
报告中应包括试压结果、漏水点修复情况、压力校验结果等信息。
4.完工验收:提交试压报告后,由相关部门进行水管道系统的完工验收。
确认系统能够正常工作,并符合设计要求。
以上是一份水管道试压专项方案的基本步骤和要点,具体操作应根据工程实际情况和相关标准进行调整和完善。
给水管道压水试验方案
给水管道压水试验方案试验目的验证给水管道系统的完整性和严密性。
检测管道系统是否存在渗漏或损坏。
确保管道系统符合设计标准和规范要求。
试验范围新安装的给水管道系统。
经过维修或改造的给水管道系统。
怀疑存在渗漏或损坏的给水管道系统。
试验方法水压试验:向管道系统注入水,并通过加压泵保持压力。
分段试验:将管道系统划分为较小的试验段,逐段进行试验。
试压时间:根据管道系统的尺寸和压力等级,确定适当的试压时间。
试验设备加压泵压力表压力传感器管道堵头泄漏检测工具试验步骤1. 准备关闭给水管道系统的所有阀门。
在管道系统末端安装管道堵头。
安装压力表和压力传感器。
2. 加压使用加压泵向管道系统注入水。
逐渐提高压力,直至达到试验压力。
保持试验压力恒定,通常为管道设计压力的1.5倍。
3. 保压维持试验压力一定时间,通常为24小时。
定期监测压力,确保无明显下降。
4. 记录数据记录试验期间的压力变化。
观察是否有泄漏或渗水的迹象。
5. 降压缓慢释放管道系统中的压力。
打开阀门,让水排出系统。
6. 检查检查管道系统是否有渗漏或损坏的迹象。
验证压力保持稳定,没有明显下降。
7. 评估结果分析试验数据,确定管道系统的完整性和严密性。
识别任何泄漏或损坏的位置。
出具试验报告,记录试验结果和评估结论。
试验注意事项确保试验时管道系统周围没有人员。
根据管道尺寸和压力等级选择合适的试验设备。
严格遵循试验步骤和安全规范。
仔细观察试验期间的压力变化和泄漏迹象。
试验后及时关闭阀门,避免水压损坏管道或设备。
质量控制措施试压过程中严格控制压力和时间。
使用经过校准的压力表和传感器。
定期检查管道系统各个连接点的密封性。
由合格且经验丰富的技术人员监督试验。
给排水管道试压方案
给排水管道试压方案一、目的给排水管道试压是为了检验管道的安装质量,确保管道的密封性和正常运行。
试压方案旨在明确试压的程序、方法和标准,以确保试压工作的顺利进行和有效性。
二、适用范围本方案适用于建筑工程中给排水管道的试压工作,包括生活给水、生活排水、雨水、空调水等系统。
三、试压准备1、确认管道安装完毕,符合设计要求,连接部位已妥善处理;2、准备好试压设备(如压力泵、压力表等);3、管道系统的排气阀已调试完好,能够正常排气;4、管道支撑和固定已牢固可靠,不会因试压而产生位移;5、人员组织到位,试压操作人员具备相应的技能和知识。
四、试压程序1、开启排气阀,将管道内的空气排出;2、逐渐关闭排气阀,观察压力表的压力变化;3、缓慢升压至设计压力,保持10分钟,观察管道是否有渗漏、变形等现象;4、降压至工作压力,进行全面检查,确认无异常后,完成试压;5、试压结束后,做好记录,整理成报告。
五、安全措施1、操作人员应佩戴防护用品,如防护眼镜、手套等;2、避免在试压过程中进行其他操作,防止意外伤害;3、发现异常情况应立即停止试压,并及时报告和处理。
六、注意事项1、试压前应确保管道安装质量,避免不合格的安装导致试压失败;2、严格按照本方案进行试压操作,不得擅自更改程序和方法;3、在试压过程中应保持安全意识,防止意外事故发生。
给排水管道施工方案一、概述给排水管道施工是建筑工程的重要组成部分,其施工质量直接关系到建筑物的使用性能和人民的生活质量。
为了确保给排水管道的施工质量和安全,本文将介绍一套完整的给排水管道施工方案。
二、施工前准备1、设计图纸:施工前需仔细阅读设计图纸,充分了解设计意图和施工要求。
2、现场勘查:对施工现场进行仔细勘查,了解现场地形、地质、气候等条件,以便制定合理的施工方案。
3、材料准备:根据设计要求,提前采购合格的管材、管件、阀门等材料,确保材料质量。
4、机械设备准备:根据施工需要,准备挖掘机、起重机、焊机等机械设备,并检查设备的性能和安全性。
给水管道水压试验方案(完整版)
给水管道水压试验方案一、工程概况本工程为汉阳区磨山村城中村改造开发E地块工程(一期)一标段,A11#、B08/09#为33层,C02#为32层。
本工程供水系统竖向分区供水:本工程1~2层住宅用水由市政给水管网直接供水,供水压力为0.27MPa,下行上给。
住宅加压给水系统分为四个区,共设二套变流恒压加压泵组。
生活加压给水设备设于给水加压泵房。
划分具体如下:一区为3~10层,二区为11~18层,三区为19~26层,四区为27~33层(C02#楼为32层)。
一区二区合用一套低区生活给水泵组,低区加压水入口压力为0.70MPa;三区四区合用一套高区生活给水泵组,高区加压水入口压力为1.10MPa。
给水管为PP-S内涂塑钢塑复合管,采用减压阀分区,入户压力超0.35Mpa时采用支管减压;进户给水管为PPR塑料管。
二、具体方案依据《建筑给排水及采暖工程施工质量验收规范》(GB 50242-2002)第4.2.1条要求:室内给水管道的水压试验必须符合设计要求。
当设计未注明时,各种材质的给水管道系统试验压力为工作压力的1.5倍,但不得小于0.6MPa。
检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力下降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳定1h,压力降不得超过0.05MPa,然后再工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。
1.压力试验准备阶段应注意问题:①、试验范围内的管道安装工程除涂漆、绝热外,已按设计图纸全部完成,安装质量符合有关规定。
②、管道上的膨胀节已设置了临时约束装置。
③、试验用压力表已校验,仪表外观齐全,铅封、未脱落,并在周检期内,其精度不得低于1.5级,表的满刻度值应为被测压力的1.5~2倍,压力表不得少于2块。
④、符合压力试验要求的液体(水)已经备齐。
⑤、按试验的要求,管道已经固定。
给水管道试压试验方案
给水管道试压试验方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]给水管道试压试验方案年月日给水管道试压试验方案一、水压试验的一般规定:1、管道试压前应进行充水浸泡,时间不少于24h。
2、水压试验的静水压力不应小于管道工作压力的1.5倍,且试验压力不应低于0.80MPa,不得气压试验代替水压试验。
3、水压试验的长度不宜大于1000米,对中间设有附件的管段,水压试验分段长度不宜大于500米。
系统中有不同材质的管道应分别进行试压。
一般同管径试验长度采用500米。
4、对试压管段端头支撑挡板应进行牢固性和可靠性检查,试压时,其支撑设施严禁松动崩脱。
不得将阀门作为封板。
5、加压宜采用带计量装置的机械设备,当采用弹簧压力表时,其精度不应低于 1.5级,量程范围宜为试验压力 1.3-1.5倍,表盘直径不应小于150mm。
6、试压管段不得包括水锤消除器,室外消火栓等管道附件系统包含的各类阀门,应处于全开状态。
二、试压前准备工作:1、管道试压采用管道试压泵作为压力源。
2、水源采用饮用水,使用水车运输。
2、压力表采用 0-1.5MPa,最小刻度 0.02MPa,管道一端设一个压力表。
(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。
3、管道两端分别设置PE管专用法兰头与法兰片,用专用堵板封堵,并在盲板上设置试压设备及附件。
4、盲板采用厂商提供的专用钢板,与法兰头采用Φ30的螺栓连接,要求试压段两端有抵挡后背,后背面平整,且与管道轴线垂直。
5、后背设计采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。
6、在打压管线两端的高点均设置自动排气阀,确保打压管段内气体全部被排出。
排气装置可以安装在鞍型三通或打压盲板的高点处。
7、打压设备进行组装(1)在盲板排气端安装DN100自动排气阀门。
给排水管道试压方案(完整版)
给排水管道试压方案(完整版)给排水管道试压方案(完整版)一、引言本旨在提供详细的给排水管道试压方案,以确保管道系统的质量和安全性。
试压是一个关键步骤,用于验证管道系统在正常工作压力下的密封性能。
本方案将包括试压的步骤、所需材料和设备、试压前的准备工作、试压过程、试压后的处理等相关内容。
详细说明将对每一个步骤进行细化,以确保方案的可操作性和可靠性。
二、试压前的准备工作2.1 管道系统检查在进行试压前,必须先对管道系统进行一次彻底的检查。
检查的目的是确保所有的管道、连接件、阀门和附件都安装正确并且没有损坏。
特殊需要检查的是:- 管道连接处的密封性- 阀门的正常开关和操作- 管道的清洁程度- 管道支持装置的稳定性2.2 试压设备和材料准备试压所需的设备和材料如下:- 试压泵/压力机- 压力表/压力传感器- 手动阀- 试压胶管- 试压盘/堵头- 试压介质(如水或者氮气)- 手动工具(扳手、扁嘴钳等)2.3 安全措施试压过程中必须遵守以下安全措施:- 确保试压区域周围的人员和设备安全,设置警示标志- 使用合适的个人防护装备,如安全帽、手套、安全鞋等- 在试压过程中注意操作规范,避免蓦地释放压力造成意外伤害三、试压过程3.1 确定试压压力根据管道系统的设计工作压力,确定试压压力。
试压压力通常为设计工作压力的1.5倍。
3.2 封堵管道根据具体情况,可以采用堵头、阀门或者手动阀来封堵管道。
确保封堵处密封可靠。
3.3 连接试压设备将试压泵或者压力机与管道系统相连接。
确保连接紧固可靠,并且没有泄漏。
3.4 充实试压介质将预先准备好的试压介质(如水或者氮气)注入管道系统,直到达到试压压力。
3.5 维持试压压力维持试压压力一段时间(根据设计要求),观察管道系统是否存在泄漏。
必要时,可以使用压力表或者压力传感器进行监测。
3.6 检查泄漏使用泡沫剂或者洗涤剂水溶液,在管道连接处,阀门和附件周围检查是否存在气泡,确认管道系统是否存在泄漏。
管道水压试验方案完整版
管道水压试验方案完整版Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】X X X X市X X X X X X X X X工程X X X X X X X X X X工程第XXX单元XXX施工第X标段【合同编号:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX】管道试压专项方案XXX施工单位一、工程概况本标段为土建施工X标,负责XXXXX分水口门至XXXXX(包括XX支线)土建施工(包括XX加压泵站)。
试验段桩号XX0+630—XX0+980,全长350m,全部为单排DN800的高强度聚氯乙烯(PVC-S)给水管道。
二、试验目的根据设计、规范要求,给水管道工程安装完成后,检验打压段管材衔接处是否密封不漏水,检验压力是否达到运行要求。
三、试验依据(1)XX市XXXXXXX工程XXXXXXXX工程第X计单元施工第X标段《招标文件》;(2)《施工合同》;(3)施工图及设计技术要求;(4)国家现行法律法规及标准(5)本工程管道试压按《给水排水管道工程施工及验收规范》(GB 50268-2008)以及河北省地方标准埋地高强度聚氯乙烯(PVC-S)给水管道工程技术规程(DB13/T2164-2014)与设计院提供技术要求文件的规定进行打压,试验压力取工作压力的倍,即为管道工作压力为,设计压力为。
依规范要求至少达,故此次试验压力取。
四、试压前准备工作1、管道试压采用管道试压泵作为压力源。
2、压力表采用,最小刻度,管道一端设一个压力表。
(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。
3、盲板选择:由XX管厂提供的钢制盲板(满足国标PN10)。
4、后背设计:采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。
管道水压试验方案(完整版)
XXXX市XXXXXXXXX工程XXXXXXXXXX工程第XXX单元XXX施工第X标段【合同编号:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX】管道试压专项方案XXX施工单位一、工程概况本标段为土建施工X标,负责XXXXX分水口门至XXXXX(包括XX支线)土建施工(包括XX加压泵站)。
试验段桩号XX0+630—XX0+980,全长350m,全部为单排DN800的高强度聚氯乙烯(PVC-S)给水管道。
二、试验目的根据设计、规范要求,给水管道工程安装完成后,检验打压段管材衔接处是否密封不漏水,检验压力是否达到运行要求。
三、试验依据(1)XX市XXXXXXX工程XXXXXXXX工程第X计单元施工第X标段《招标文件》;(2)《施工合同》;(3)施工图及设计技术要求;(4)国家现行法律法规及标准(5)本工程管道试压按《给水排水管道工程施工及验收规范》(GB 50268-2008)以及河北省地方标准埋地高强度聚氯乙烯(PVC-S)给水管道工程技术规程(DB13/T2164-2014)与设计院提供技术要求文件的规定进行打压,试验压力取工作压力的1.5倍,即为管道工作压力为0.36MPa,设计压力为0.54MPa。
依规范要求至少达0.8MPa,故此次试验压力取0.8MPa。
四、试压前准备工作1、管道试压采用管道试压泵作为压力源。
2、压力表采用 0-1.0MPa,最小刻度 0.02MPa,管道一端设一个压力表。
(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。
3、盲板选择:由XX管厂提供的钢制盲板(满足国标PN10)。
4、后背设计:采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。
5、水源设计:水源采用饮用水,XX县地下水无污染。
直接采用地下水即可。
给排水管道试压方案(完整版)
第一章工程概况本工程循环水站设计水量36000m3/h,给水压力为0.45Mpa,回水压力为0.25 Mpa;干球温度为33.2℃,湿球温度为27.3℃,年平均大气压95.65Kpa,回水温度t1=42℃,给水温度t2=32℃本循环水站由冷却塔、冷水池、循环水泵、加氯间、加药间、配电室、控制值班室等组成。
本工程施工蓝图中所标注尺寸单位除标高以米计外,其余均以毫米计。
标高采用相对标高±0.000相当于绝对标高为413.80(见总图专业),室外地面标高为-0.300。
根据项目和管道专业规定,本工程管道材料如下:循环水管、生产给水管管道管径>DN300mm时,采用焊接钢管;管道管径≦300mm时采用无缝钢管,以外径D X壁厚δ表示,焊接或法兰连接。
室内生活给水管采用HDPE管,以公称直径“De” X壁厚δ表示,热熔连接。
室内生活污水管采用排水用硬聚乙烯管,以外径“De” X壁厚δ表示,承插粘接。
出集水坑处生产污水管采用无缝钢管,以外径“De” X壁厚δ表示,焊接或法兰连接,室外生产污水管采用HDPE双平壁钢塑复合排水管,以公称直径“DN”表示,采用承插粘接。
盐酸输送管、亚氯酸钠输送管和缓蚀阻垢剂加药管采用C-PVC管,以公称外径“De”表示,承插粘接。
浓硫酸管采用无缝钢管,以外径“D” X壁厚δ表示,焊接或法兰连接。
管道基础:地埋钢管根据建设单位要求,地埋管基础处理采用增设混凝土管支墩及200mm~300mm铺中砂。
本工程个系统工作压力循环水管的工作压力为0.45 Mpa,;生活水管的工作压力为0.6 Mpa;生产水管的工作压力为0.6 Mpa;循环水补水管的工作压力为0.35 Mpa,;加药管、浓硫酸、加盐酸管、加亚氯酸钠管的工作压力为0.4 M pa。
第二章编制依据一、编制依据《给排水管道工程施工及验收规范》GB50268-2008《工业金属管道工程施工规范》GB50235-2010《现场设备、工业管道焊接工程施工规范》GB50236-2011东华工程科技股份有限公司设计的施工图─(404)循环水站第三章试压工作程序一、DN2600水管煤油试漏工作程序二、小于等于DN500水管水压试验工作程序第四章压力试验具备的条件1、开槽施工管道试验前,附属设备安装应符合下列规定○1非隐蔽管道的固定设施已按设计要求安装合格;○2管道附属设备已按要求紧固、锚固合格;○3管件的支墩、锚固设施混凝土强度已达到设计强度;未设置支墩、锚固设施的管件,应采取加固措施并检查合格。
系统自来水管试压方案
给水管道试压方案一、试压前的准备1、管道系统施工完毕,并符合设计要求和管道安装施工规范的有关规定。
2、消除干线上临时夹具、堵板、盲板及旋塞等。
3、试验压力表已校验合格,表精度不低于1.5级,满刻度值为被测压力的1.2—1.5倍,压力表数量不少于2块。
4、试压用泵、空压机、临时上水、排放系统均准备完毕,并能投入使用。
二、试验步骤与方法1、在第个系统未端最高点设置排气阀,在系统的最低点设置进水装置。
2、由系统最低点向系统注水时,应先打开管道系统高处的排气阀门,待排气阀排尽空气后,关闭排气阀和进水阀。
3、用手摇试压泵或电动试压泵加压。
压力逐渐升高,加压到一定数值时应停下来对管道进行检查,无问题时再继续加压。
一般分2-3次升到试验压力。
当压力表达到试验压力时停止加压,稳压10分钟,将压力降至工作压力,进行外观检查,无渗漏和异常现象为合格。
4、试验合格后,将压力缓缓泄掉。
三、安全措施1、在升压过程中严禁采用坚固或补焊手段消除渗漏,应在管道系统完全卸压的情况下消除渗漏现象。
2、试压人员应在升压过程中要不断地进行巡视,严禁锤击系统的任何部位,对渗漏应做详细记录。
3、严禁与试验无关人员进入试验区域。
四、试压标准1、水源管系统强度试验压力为0.6MPa,介质为水,持续10分钟压降不大于0.05MPa,降至工作压力作外观检查无渗漏为合格。
2、生产水系统、生活给水强度试验压力为1.0MPa,介质为水,持续10分钟压降不大于0.05MPa,降至工作压力作外观检查无渗漏为合格。
五、机械设备机具1、试压泵1台2、空压机1台3、管道若干4、水泵1台5、压力表2块。
