土木学知识点归纳总结一、土木工程概论1.土木工程概念:土木工程是以土木为对象的工程学科,包括道路、桥梁、隧道、港口、堤坝、建筑等各种工程。

2.土木工程发展历史:从古代的筑城筑堤、修建水利工程到现代的道路、桥梁、建筑等多种工程。

3.土木工程的组成部分:基础工程、结构工程、交通工程、水利工程、建筑工程等。

二、结构力学1.受力分析:受力分析是结构力学的基础,包括静力学、动力学和变形学等内容。

2.结构设计原理:结构设计原理包括受力分析、结构设计方法、结构材料选择和构件连接等内容。

3.结构荷载:结构荷载是设计结构时需要考虑的外部作用力,包括静载和动载。

三、材料力学1.建筑材料:建筑材料包括金属材料、非金属材料、混凝土、钢材、木材等各种材料。

2.材料性能:材料性能包括强度、刚度、韧性、稳定性等各种力学性能。

3.材料应用:材料应用包括建筑结构、构件制造、施工工艺和维护保养等方面。

四、土力学1.土的工程性质:土的工程性质包括黏性、孔隙度、渗透性、压缩性、剪切强度等内容。

2.土的应力和应变:土的应力和应变包括一维、二维和三维应力状态,以及孔隙水压力和孔隙压力等内容。

3.土体稳定性:土体稳定性包括土体内部和土体与外部结构之间的稳定性。

五、岩土工程1.地基处理:地基处理包括土的改良、软基处理、地基加固等内容。

2.岩土勘察:岩土勘察是岩土工程设计的基础,包括地质勘察、地下水勘察、地基勘察等工作。

3.地下挖掘:地下挖掘包括隧道、地下室、基坑等工程,其中包括围护结构、支护结构和土体稳定等内容。

六、基础工程1.基础类型:基础类型包括浅基础、深基础、桩基础、盘承基础、拉力基础等各种形式。

2.基础设计:基础设计包括基础荷载计算、地基承载力计算、地基沉降计算等内容。

3.基础施工:基础施工包括桩基施工、盘承基础施工、浅基础施工、深基础施工等各种施工工艺。

七、结构工程1.结构形式:结构形式包括框架结构、桁架结构、梁柱结构、拱桥结构、索塔结构等各种形式。

机械设计手册:单行本 常用设计资料(第六版)

机械设计手册:单行本 常用设计资料(第六版)

2装配工艺设计注 意事项
1装配类型和方法
3转动件的平衡
4装配通用技术 条件(摘自 JB/T
5000.10— 2007)
5配管通用技术 条件(摘自 JB/T —2007)
3.1基本概念 3.2静平衡和动平衡的选择 3.3平衡品质的确定(摘自GB/T 9239.1~9239.2—2006) 3.4转子许用不平衡量向校正平面的分配(摘自GB/T 9239.1~9239.2—2006) 3.5转子平衡品质等级在图样上的标注方法(参考)
4.1操作种类和人力关系 4.2操纵机构的功能参数及其选择
8.1安全隔栅 8.2梯子(摘自GB 4053.1,4053.2—2009)及防护栏杆(摘自GB 4053.3— 2009) 8.3倾斜通道
1符合造型要求的结 构设计准则
2符合载荷要求的结 构设计准则
3符合公差要求的结 构设计准则
4符合材料及其相关 因素要求的结构设计 准则
2.1粉末冶金的特点及主要用途 2.2粉末冶金零件最小厚度、尺寸范围及其精度 2.3粉末冶金零件设计注意事项
1人体尺寸百分 1
位数在产品设 计中的应用
2
2人体必需和可 能的活动空间
3
4手工操作的主 要数据
4
5工业企业噪声 有关数据
5
6照明
7综合环境条件 的不同舒适度 区域和振动引 起疲劳的极限 时间
2.1引进柴油发动机变螺距气阀弹簧的改进设计 2.2油田抽油机结构改进设计 2.3 2Z-X型少齿差减速器无轴向定位 2.4麦芽翻拌机少齿差减速器工艺差、结构笨重 2.5双内啮合二齿差行星减速器设计不当 2.6十字轴式万向联轴器(简称万向轴)十字轴总成结构 2.7计算公式可简化的例子 2.8物料抛掷的阻力系数 2.9架空索道承载索滚子链的蠕动

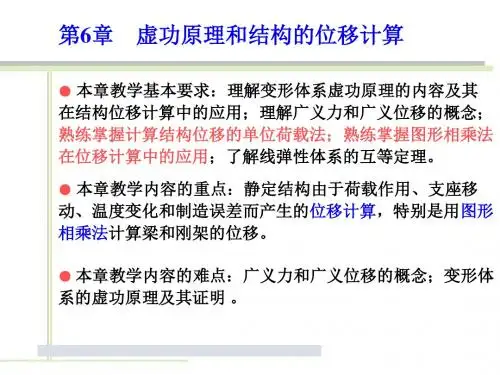

结构力学第七章虚功原理和结构的位移计算

结构力学第七章虚功原理和结构的位移计算
而这里(b)中的W变仅指所有微段上内力在截面的变形 位移上所做虚功的总和。
1) 变形虚功W变
由于微段上弯矩、轴力和剪力的增量dM、dFN和dFQ以及分布 荷载q 在这些变形上所做虚功为高阶微量而可略去,因此微段 上各力在其变形上所做的虚功为 dW变= Mdθ+ FNdu + FQdv (6-6)
假如此微段上还有集中荷载或力偶荷载作用,可以认为它们作 用在截面AB上,因而当微段变形时,它们并不做功。总之,仅 考虑微段的变形虚位移而不考虑其刚体虚位移时,外力不做功, 只有截面上的内力做功。对于平面杆系有 (d ) W dW Md F du F dv
又由于虚位移是光滑的、连 续的,两微段相邻的截面总 是紧密贴在一起的,而且有 相同的位移,
因此,每一对相邻截面上的内力所做的虚功总是相 互抵消的。由此可见,必有:W内= 0 ;
因此: W总=W外
(a)
(2)按刚体虚功与变形虚功计算(从力系的平衡条件考虑)
将微段的虚位移区分为刚体虚位移和变形虚位移两类
平衡力系
F
P
Δ Md FN du FQ dv (6-7)
位移状态
3、关于原理的说明
1)在上面的推证过程中,只考虑了力系的平衡条件和变形 的连续条件。所以,虚功方程既可以用来代替平衡方程,也 可以用来代替几何方程(即协调方程)。
2)虚功方程是个“两用方程”,具体应用时可有两种形式。 鉴于力系与变形彼此是独立无关的,因此, a.如果力系是给定的,则可虚设位移,式(6-7)便称为变形体 系的虚位移方程,它代表力系的平衡方程,常可用于求力系中 的某未知力(3.8节) ; b.如果位移是实有的,则可虚设力系,式(6-7)便称为变形体 系的虚力方程,它代表几何协调方程,常可用于求实际位移状 态中某个未知位移。本章即主要介绍虚力方程及其应用

ANSYS工程结构数值分析

ANSYS工程结构数值分析

作者简介
这是《ANSYS工程结构数值分析》的读书笔记,暂无该书作者的介绍。
谢谢观看
பைடு நூலகம்
目录分析
在当今的工程领域,数值分析已经成为了一个不可或缺的工具。其中, ANSYS是一款广泛使用的工程分析软件,能够帮助工程师和设计师对复杂工程结 构进行有效的数值分析。为了更好地理解和使用ANSYS,一本名为《ANSYS工程结 构数值分析》的书籍应运而生。本书将对这本书的目录进行分析,探讨其内容构 成及特点。
工程结构数值分析是一门涵盖广泛领域的学科,它涵盖了结构分析、力学、 计算机科学等多个方面。在众多工程结构数值分析的书籍中,《ANSYS工程结构 数值分析》以其独特的视角和深入浅出的讲解方式受到了广大读者的喜爱。这本 书不仅提供了对工程结构数值分析的基本理解,还通过丰富的案例和实用的技巧 展示了如何利用ANSYS软件进行实际操作。
从整体来看,这本书的目录结构非常清晰,内容由浅入深,循序渐进。全书 共分为十章,涵盖了工程结构数值分析的基本原理、ANSYS软件的基础知识、各 种工程结构的数值分析方法以及实例分析等内容。这样的编排使得读者能够很容 易地找到自己需要的知识点,并进行针对性的学习。
每个章节的内容都十分详尽。作者在编写过程中,对每个知识点都进行了详 细的讲解,使得读者能够全面了解和掌握工程结构数值分析的基本概念和方法。 同时,书中还提供了大量的实例和练习题,这有助于读者更好地理解和应用所学 知识,提高分析问题和解决问题的能力。
这本书还注重理论与实践相结合。在介绍了基本的数值分析原理和ANSYS软 件知识后,作者给出了各种工程结构的数值分析实例。这些实例涉及到了桥梁、 建筑、机械等领域,具有很强的实用性。通过这些实例的学习,读者可以更好地 理解数值分析方法在工程实践中的应用,提高自己的实际操作能力。

《结构设计原理》_第三版第9章_钢筋混凝土受弯构件应力、裂缝和变形计算

《结构设计原理》_第三版第9章_钢筋混凝土受弯构件应力、裂缝和变形计算
2、正T梁:求x(判别T型截面类别)12bfx2EA ss(h0x)x
若 x h f,表 明 为 第 一 类 T 形 截 面 , 可 按 宽 度 为 b f的 矩 形 截 面 计 算 若 x h f,表 明 为 第 二 类 T 形 截 面 , 重 新 计 算 x
9.3 应力计算
求Icr (公式不一样) 求截面应力(方法同上) 应力计算结果:当施工阶段应力验算不满足时,应该 调整施工方法,或者补充、调整某些钢筋。
Ⅰ类和Ⅱ类环境:0.2mm Ⅲ类和Ⅳ类环境:0.15mm
9.4 裂缝宽度计算——裂缝控制目的
1、保证使用功能的要求 结构构件的变形较大时,会严重影响甚至丧失它的使用功 能。如桥梁上部结构过大的挠曲变形使桥面形成凹凸的波 浪形,影响车辆行驶,严重时将导致桥面结构的破坏。 2、满足观瞻和使用者的心理要求 构件的变形过大,还引起使用者明显的不安全感。 3、避免对其他结构构件的不利影响 构件的变形过大,会影响到与它连接的其他勾结也发生过 大变形,有时甚至会改变荷载的传递路线、大小和性质。
9 钢筋砼受弯构件的应力、裂缝和变形计算
裂缝与钢筋的腐蚀
结构构件 的可靠性
9.1 概述
安全性 适用性 耐久性
具有足够的承载力和变形 能力
在使用荷载下不产生过大 的裂缝和变形
在一定时期内维持其安全 性和适用性的能力
本章的主要内容
9.1 概述
一、两种极限状态的区别 l 承载能力极限状态计算: 讨论构件在各种不同受力状态下的承载力计算,
9.1 概述——正常使用阶段的特点
3、荷载效应及抗力的取值不同 正常使用极限状态: 汽车荷载应可不计冲击系数,作用(或荷载)效应应 取用短期效应和长期效应的一种或几种组合。 短期效应组合就是永久作用(结构自重)标准值与可 变作用频遇值效应的组合;长期效应组合则为永久作用标 准值与可变作用准永久值效应的组合

[工学]钢筋混凝土受弯构件正截面承载力计算

[工学]钢筋混凝土受弯构件正截面承载力计算

发生条件: ρmin.h/h0≤ρ≤ρb
c
c
c
c
MI
Mcr
MII
My
(Mu) MIII
t<ft
sAs
sAs t=ft(t =tu)
s<y
sAs
s= fyAs
y
(c=cu) c
fyAs s>y
1.适筋梁特点:
min.h/h0 max
• 一开裂, 砼应力由裂缝截面处的钢筋承担, 荷 载继续增加, 裂缝不断加宽。受拉钢筋屈服, 压区砼压碎
主页 目录 上一章 下一章 帮助
ห้องสมุดไป่ตู้
混凝土结构设计原理
第4章
§4.1 概 述
4.1.1几个基本概念
1.受弯构件:主要指各种类型的梁和板。 内力特点:截面上通常有弯矩和剪力共同作用。
2. 正截面:与构件计算轴线相垂直的截面。
3. 承载力计算公式: M ≤Mu
M —— 受弯构件正截面弯矩设计值; Mu——受弯构件正截面受弯承载力设计值。
宽度 :b = 120、150、(180)、200、(220)、 250、300、350、…(mm)
高度:h=250、300、350、400、……、750、800、 900、…(mm)。
二、 截面尺寸和配筋构造
2. 板
c15mm d
分布钢筋
h0
h
d 6 ~ 12mm
h0 h 20
板厚的模数为10mm
主页 目录 上一章 下一章 帮助
混凝土结构设计原理
第4章
§4.3 正截面受弯承载力计算原则
4.3.1 基本假设
截面应变保持平面; 不考虑混凝土抗拉强度; 钢筋的应力-应变具有以下关系:

钢结构设计原理 (41)

钢结构设计原理 (41)

3、冲击韧性
钢材在动荷载作用下断裂过程中吸收能量的能力,表示钢材在 动荷载作用下抵抗脆性破坏的能力。
(1)衡量指标
用钢材在动荷载作用下断裂时吸收的总能量来衡量,用冲 击韧性值表示,冲击韧性值也叫冲击功,单位为 J(焦耳)。
(2)测量方法:冲击韧性试验
5
1
55
27.5 27.5
4
30°
À0.05
1
a
又有很大的不同
低温对钢材的脆性破坏有显著影响,我国钢材标准中将试 验分为四档,常温(20 ℃ ) 、0℃、-20℃与-40℃冲击韧性指标。 在寒冷地区承受动力作用的重要承重结构,应根据其工作温度 和所用钢材牌号,对钢材提出相应温度下的冲击韧性指标的要 求,以防脆性破坏发生。
有缘学习更多+谓ygd3076考证资料或关注0¡
40
10±0.05
2
V型缺口
H
ß
2
45±2°
3
1—摆锤;2—试件;3—试验机台座;4—刻度盘;5—指针
夏比V 型缺口冲击试验和标准试件
通常用带有夏比V型缺口的标准试件做冲击 试验;以击断试件所消耗的冲击功大小来衡量。
(3)影响因素
A :温度----试验表明,钢材的冲击韧性值随温度的降低而降低 B:钢材牌号与质量等级----不同牌号和质量等级钢材的降低规律
