施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。
大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。
同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。
施工总平面布置图
施工总平面布置图
一、施工组织平面布置原则
根据施工场区实际情况，在总平面布置时，充分考虑下列因素：
1、充分利用施工空地、避开拟施工部位，减少二次性临建费用；
2、施工道路与总平面规划道路力求一致，减少施工道路费用，并能缩短总平面规划道路施工时间；
3、总平面布置必须实用、方便；
4、材料堆放便于施工取用且不景响现场环境和正常使用；
5、现场道路及临时设施布置
a、根据本工程的特点和场地情况，现场不能设立生活区食堂等临时设施，为了满足甲方的工期要求，我方将合理的布置现场的临时道路，在不影响现场施工前提下择地堆放工程材料和设备。
b、现场不设立生活区，我方会根据现场的施工进度及场地条件，设置临时休息区，以满足工人用餐及需要。
二、施工组织平面布置图
施工组织平面布置图见附图
施工现场总布置
注：1、本项目部场地拟设在同康南入口外教育路边，为另租场地。
2、本项目部水源，电源为外接网，不设发电设备，发电设备设置在施工现场。
施工总平面布置图
施工总平面布置图一、施工总平面布置1、施工现场条件施工现场“三通一平”已完成，具备开工条件。
业主已完成建设场地的外围围墙，施工区域的分隔围墙在施工单位进场后砌筑。
施工电源接小区电源，按照以往的经验完全可以满足施工用电的需要。
施工用水建设方已在小区规划路侧设置了管径200的给水水源点，可以满足施工现场的生产、办公和消防用水。
小区的临时道路主干道已经完成，支线道路待施工单位中标后自己完成。
由于现场施工范围狭窄，根据业主的总体部署安排和现场已有围墙的布置，现场的临建搭设布置按照总平图设计布置。
2、施工总平面布置原则在对本工程施工总平面进行布置时，依据场地实际情况，原则上力求科学、经济、合理，充分利用场地资源，最大限度地满足施工需求。
如尽量使水管线路、电源线路最短；尽可能在保证满足使用的前提下减少汽车吊和施工电梯的数量。
以在经济、合理的前提下确保工程质量、工期、安全生产、文明施工、环境保护、科学管理六大目标的实现。
根据《建筑施工安全检查标准》（JGJ59-99）的相关规定，结合陕建发[1999]107号文件关于《陕西省文明工地检查（验收）表》的具体要求及施工场地的实际情况，现场仅设生产区和办公生活区，工人宿舍安排在场外。
2.1合理组织运输，减少运输费用，保证运输方便通畅。
2.2施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
2.3尽量减少现场构件的二次搬运，各种生产设施应便于工人的生产，较重的材料、设施料、设备等应对方在汽车吊的工作范围内。
2.4办公区、施工区分开，施工现场硬化处理。
3.施工平面布置3.1施工现场平面布置1）生产场地的平面布置：根据工程实际情况，各施工段相互独立，没有干扰，可以独立组织施工，地下室施工完成后尽快组织回填以便于施工，提高工效；南侧布置模板和钢筋加工区，木工和钢筋作业布置在建筑物的东侧，搭设数量及位置见施工总平面布置图。
2）施工道路：场内的施工道路和硬化场地连在一起，但行车的施工道路采用250厚C25砼，路宽5m,设300×400排水沟，纵向坡度5‰。
施工总平面布置图

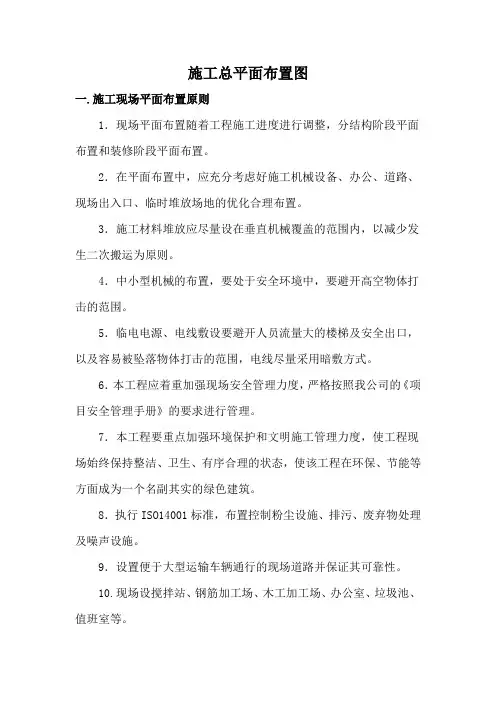

施工总平面布置图一.施工现场平面布置原则1．现场平面布置随着工程施工进度进行调整，分结构阶段平面布置和装修阶段平面布置。
2．在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置。
3．施工材料堆放应尽量设在垂直机械覆盖的范围内，以减少发生二次搬运为原则。
4．中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
5．临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
6．本工程应着重加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的要求进行管理。
7．本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
8．执行ISO14001标准，布置控制粉尘设施、排污、废弃物处理及噪声设施。
9．设置便于大型运输车辆通行的现场道路并保证其可靠性。
10.现场设搅拌站、钢筋加工场、木工加工场、办公室、垃圾池、值班室等。
二.结构施工阶段平面布置入口处设门卫，场内铺设宽4m的C20混凝土环形道路，结构施工阶段现场布置叁台塔吊（C5013塔吊）。
在现场布置钢筋加工区、模板周材堆放区。
现场安排办公室、试验室。
办公室布置项目经理、部门办公室、会议室及甲方、监理办公室等。
办公室按公司CI标准进行粉刷和内部装修,旁边布置停车坪。
工人的住宿区不设在场内。
施工用电从甲方指定位置接入，根据平面布置要求架电杆设置。
水源由现场接入；现场的排污根据现场情况确定。
结构期间现场平面布置详见附图：现场平面布置图。
三.装修施工阶段平面布置在装修阶段，外装修完成后塔吊拆除，以保证施工材料垂直运输的需要。
在靠近客货两用电梯附近（根据需要内部同时设置）设置封闭式砂浆搅拌站。
装修阶段设备材料较贵重；贵重材料和易损材料、容易受潮的材料在楼内指定范围作为其库房。
其他装修材料安排在建筑物外空地堆放。
施工总平面布置及施工总平面图
施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。
（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。
（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。
（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。
具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。
办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。
（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。
配备防雨、防风材料。
钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。
三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。
施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。
施工总平面布置图
施工总平面布置图
施工总平面布置图展示了施工现场的各个区域，包括门岗、质检科、食堂、职工宿舍、材料堆放场、设备安全科、发电机、施工科、办公室、技术科、总工程师室和项目经理室等。
此外，还有备修仓库、厨房、机修场、加工场、值班室、厕所和消防等区域。
通过该图，可以清晰地了解施工现场的布局和各个区域的位置。
临时用地表列出了施工现场的各个临时用地，包括项目部办公室、宿舍、食堂、仓库、材料堆放场地、机械放置场地、车辆存放处和厕所等。
这些临时用地的面积和位置都在表格中列出。
这些区域的使用时间都是整个工期。
需要注意的是，文章中存在一些格式错误和明显有问题的段落，需要进行删除和修改。
同时，为了更加清晰地表达意思，可以对每段话进行小幅度的改写。
施工总平面布置图
施工总平面布置图
本项目平面布置将根据场地的条件和施工部署的相关内容进行平面布通八达置设计，包括工人生活区场地、施工平面布置设计、施工用电设计、施工用水设计、施工排水设计、施工总平面管理等内容。
第一节施工平面布置设计（施工总平面布置图见附页）
本施工平面布置将考虑场地布置、设备布置、环境保护、消防设置等内容。
主要从规范管理、合理利用场地，尽量减少材料二次运输为着眼点，以期达到保证质量，加快进度的目的。
一、生活及加工区布置
本工程场区面积小，根据总的施工部署和现场各单位工程的分布情况和结构特点，本工程在工地附近搭建临时建筑，供办公及施工人员住舍、材料加工、仓库用。
（一）临时办公区及生活区：
1、在工地附近搭建临时建筑，分设三个办公室，每个20m2左右。
2、生活区也是在工地附近搭建临时建筑，主要为宿舍、卫生间及食堂，主要为职工和管理人员居住，能满足施工高峰期人员的住宿。
3、生活区各临建间距离应符合消防要求，并配置足够的消防设施。
（二）加工区：
加工区包括骨架、基层、面板加工区和周转材料仓库，也是在工地附近搭建临时建筑。
（三）生活、加工区文明措施：
1、生活、加工区实施封闭管理，入口处均设置门卫室。
2、生活区内设置公告栏，安全教育栏等。
二、现场文明施工布置和消防配置
1、工地设置门卫室。
2、施工废水经沉淀处理后排入市政排污管网。
3、砂浆机、砼搅拌机设置工棚，防止粉尘飞扬，其中搅拌站的用水必须经沉淀池二次沉淀后方可排放入市政排污管网。
4、配电房及配电柜、用电设施均设置干粉灭火器；办公室及工人宿舍均按规定置悬挂式灭火器。
施工平面布置图-ppt课件
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
四、设计的步骤与要求
• （1）场地基本情况
• 1、 场地的形状尺寸； • 2、已建和拟建建筑物或构筑物； • 3、已有的水源、电源及水电管线、排水设施； • 4、已有的场内、场外道路，围墙； • 5、施工需予以保护的树木、房屋及其它设施等。
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
施工平面布置
1 施工平面布置的内容
⑴ 施工场地状况：包括施工入口、施工围挡、与场外道路的 衔接；建筑总平面上已建和拟建的地上和地下的一切建(构)筑物及 其它设施的位置、轮廓尺寸、层数等；
② 当多种材料同时布置时，对大种的，单位重量大的和先使 用的材料应尽量靠近使用地点或起重机附近；对量少、质轻和后 期使用的材料则可布置得稍远。
③ 水泥、砂、石子等大宗材料应环绕搅拌站就近布置。
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
⑵ 为便于排除地表水和降低地下水，施工 现场应设置排水沟，并接通永久性下水道。
⑶ 单位工程施工临时供电应在全工地性 施工总平面图中统筹考虑。独立的单位工程施 工时，根据计算的用电量选用变压器。现场临 时供电多采用架空线路，塔吊回转半径内采用 埋地电缆。
工地配电箱防护
为 了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
施工总平面布置图
施工总平面布置图施工临时设施布置1、施工布置原则根据本标段的地形、地质条件及现场实际条件，进行本标段施工场地的总平面布置。
在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，便于安全生产、生活方便，确保各施工时段内的施工均能正常均衡有序进行。
同时尽量少占耕地，对施工区及周围环境进行有效的保护。
施工现场采取封闭式管理用房计划租用当地民房为主，不足部分搭建临时房屋作为补充。
xx设施布置原则上力求合理、紧凑、节约、经济实用，方便管理，确保施工期间各项工程能合理有序，安全高效地施工。
2、施工运输交通本工程对外以陆地运输为主,外来物资以及施工机械设备，可直接经公路运到工地作业区。
场内施工道路修建均在征地范围之内。
尽量利用现有的公路与场地原有道路沟通，以减少征借用地和环境的破坏；同时要兼顾前期开挖运输以及中后期材料及混凝土运输；临时设施场内施工道路可依实际情况，结合已有或新布置的简易临时施工道路而成。
3、材料堆放场本工程材料采用市场供应，直接运输至施工现场。
4、生活办公设施布置生活办公设施包括办公室、职工宿舍、食堂卫生设施等，拟定布置在施工现场内。
部分生活用房可租用民房。
5、生产、生活用水、用电及通讯5.1生产、生活用水本工程用水主要为拌和用水、养护用水及生活用水等。
由于半成品的生产采用集中拌和，可在拌和区架设小型水塔一座，施工生产用水可从河内抽至水塔，再从水塔中接入用水设备上。
施工场区的养护用水用水量较小，可用水泵从场区河内抽取使用。
生活用水拟打井一眼，或利用农村已有的水井。
5.2施工临时用电布设根据本工程特点，生活用电直接使用所租房屋的电源。
施工临时用电与供电部门联系，安装临时施工用电。
6、通讯设备配备工程施工区域移动电话网络覆盖比较全面，施工通讯主要依靠移动通讯。
工地设置移动电话数部，以便于通讯联系。
7、施工便道根据现场单位路口分部情况另行考虑。
8、临时用地本工程施工时请业主协调或自行租用临时用地，主要用以施工材料堆放、机械设备停置以及生产、生活临时设施安排。
施工总平面布置图
施工总平面布置图
临时设施布置方案：
一、平面布置原则
1、平面布置图应征得业主和监理同意。
2、保证现场“四通一平”：水、电、通讯、道路通、场地平整，临时设施、材料堆放场地禁止占道，同时临时设施的布置应多次移位。
3、施工用水、用电按业主指定地点接入，临时施工用水量不仅要满足施工用水要求，同时应满足消防要求。
4、满足施工现场文明施工、安全防护和环境保护的需要。
5、遵循减少运距、减少二次转运，节约费用、降低成本的原则。
二、施工总平面布置依据
1、施工场地状况及场地主要出入口交通情况。
2、各施工阶段施工平面布局按施工需要相应变化。
3、拟采用的施工方案、施工程序及顺序。
4、绿化苗木材料堆放需要。
5、满足生产设施、办公设施、生活设施的要求。
6、施工机械应满足各工作面作业需要又便于安装、拆卸。
三、施工场地
施工场地按业主划定的施工区域，旋转一个施工出入口，苗木运输车辆冲洗设备，保证车辆出入不带泥、不扬
尘。
四、机具布置
施工机械必须合理布局以满足施工需要，安装位置应确保安拆方便，材料装卸方便、运距较近、堆场易于设置，对周边无交通妨碍和安全危害。
五、现场排水
沿建筑物四周设置排水沟，将雨水和生产污水引至沉砂井内，经沉淀后达到国家排放标准用潜水泵排入城市市政排水管网。
六、生活临时设施
本工程生活区域和生产区域分区布置，作到施工总平面的有序管理。
附：临时用地表。
施工总平面布置图
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。
8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。
2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。
3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。
(2)河流取水点应设置在水质较好地点。
取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。
3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。
拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。
4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。
用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。
施工总平面布置图_2
施工总平面布置图一、布置原则施工总体布置除应遵循因地制宜, 因时制宜、利于生产、方便生活、快速安全、经济可靠、易于管理的原则。
此外, 还应兼顾以下几点:1.施工场地应综合考虑地形、地质条件、场内外交通布置、供水、供电、供风等要求, 尽量选择地形平坦宽阔, 靠近工程现场, 地质条件好的场地。
2.场地划分和布置应符合国家有关安全、防火、卫生、环境保护等现行规定。
3、合理利用地形, 在能满足主体工程施工工艺要求的前提下, 减少占地和准备工程量, 避免干扰, 避免和减少物料的重复、往返运输, 并为均衡生产创造条件。
二、施工期准备1.做好进场前的调查工作结合施工平面图、地质情况, 组织技术人员对现场进行勘察, 细化施工方案, 明确施工平面布置、施工便道、开挖支撑方案, 并针对现有道路交通流量, 制定好交通分流、疏导措施。
对沿线各区段的水源、电源供应情况进行详细调查, 包括水的水源、水量、压力、接管地点, 供电的能力、线路距离等, 便于施工用水、用电的规划和设计。
2.做好图纸会审、技术交底工作①工程开工前, 本公司将在项目部总工程师的组织下, 集中项目部有关技术人员仔细审阅图纸, 将不清或不明的问题及时汇总通甲方、设计人员及时解决。
②由工程部组织各专业施工队伍共同学习施工图纸, 商定施工配合事宜。
③编制主要分项和关键工序的详细施工方案, 对单项(位)工程施工组织设计、工程施工实施细则和施工技术标准交底。
④分解工程进度控制目标, 编制施工作业计划；⑤分解施工质量控制目标, 建立健全施工质量体系；认真确定分项工程质量控制点, 落实其质量控制措施；我公司将严格按IS09000有关技术交底规程, 组织两级技术交底, 第一级由总工程师组织工程部技术人员向项目经理部交底, 第二级由项目经理部向班组交底, 做到项目部全体人员均熟悉图纸。
3.技术管理措施①在工程施工过程中, 建立以公司总工、项目技术负责人为主的技术管理网络, 形成系统的管理体系和质量保证体系。
施工总平面布置图
施工总平面布置图
（一）本工程施工现场平面布置的总体原则
最大限度地利用场地，减少材料的二次搬运；维护工地周边环境，减少对周围环境的影响；确保作业人员安全，布置尽量紧凑；功能分布合理，临时道路通行方便；排水畅通集中，有利于文明施工和有利于施工生产。
（二）施工临时道路和现场环境布置
1、为创建省级文明工地，在正式施工时，施工现场除基础暴露部分外，其它场地及临时道路部分均采用级配砂卵石进行硬化处理，以确保材料的堆放和材料的运输方便。
2、沿本工程对施工现场进行全封管理。
在本工程的场地东侧道路口设置大门，现场大门按有关现场标准化规定进行制作，出入口设有门卫，大门口必须设置有工程情况简介、施工总平面布置图以及种类宣传标语。
3、在本工程的南侧设置钢筋加工棚、模板加工棚及成品堆放场地，以方便钢筋与模板的运送。
6、现场临时用电
（1）、电源
施工电源从施工现场的引入，并将配电房和柴油发电机房设在临时生活区旁边，以方便控制。
根据初步计算用电容量约150KVA，由配电房分送施工电点和照明生活电点。
（2）、供电布置
现场用电用护套线搭设在临时电杆上架空沿场地边布置。
护套线穿墙处用钢套管及绝缘钩等将其固定。
为保证用电安全，本工程采用三相五线制架设，从电源到用电器经过两级漏电保护，即总配电箱到各施工用电点的分配电箱两级保护。
施工总平面布置图见下表。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。
该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。
现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。
第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1 依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2 方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3 施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4 按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6 尽量避免对周围环境的干扰和影响。
7 采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8 符合施工现场卫生及安全技术要求和防火规范。
9 充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。
10 在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。
2.2 布置依据1 招标文件中对施工现场布置的有关要求。
2 现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3 总平面图、建筑平面图、立面图。
4 总进度计划及资源需用量计划。
5 总体部署和主要施工方案。
6 有关安全文明施工、消防及环境保护的要求。
第三节施工平面布置1 现场规划施工道路。
临时道路宽度 4.5米，做法为200mm混凝土路面，出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。
2 办公区域布置。
办公区采用单层成品彩钢保温板房，办公室与宿舍相邻。
办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，办公室、会议室安装空调机，电源插座和电话，传真机等。
并按要求为业主监理提供办公生活设备。
办公室门前进行绿化，营造一个整洁、文明、舒心的办公环境。
3 施工生产设施布置：生产设施布置详见附表。
钢管堆放场地内钢管分类堆放，并尽可能靠近建筑物周边，以利使用和吊装。
4 临时用水及用电沿现场临时道路环形布置，由业主指定接通临时水源、电源接入，保证必要的生产、生活和消防用水，主电缆采用V223×120+2×95直埋式敷设，主水管用DN100焊接管。
5大门：设置6米宽的出入大门，大门按CI标志制作，在主出入口一侧设置门卫室，日夜值班。
第四节主要生产、生活设施布置4.1 生产设施布置1 钢筋加工及堆放场地钢筋加工场地分为4部分：钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场，各类钢材按不同规格型号堆放整齐，设置标识牌和检验状态。
2 模板加工及木料、钢管堆放场地模板加工、木料堆放场地及钢管堆放场地均需占地面积约150㎡。
3 材料仓库作为安装部分各种管材、配件及其他零星材料的堆放场地。
4.2 生活设施布置工人生活区布置宿舍、食堂、浴室厕所等，采用双层成品彩钢板房搭建。
工人宿舍计划面积300㎡，可容纳300人同时住宿；食堂约80㎡，厕所60㎡，浴室60㎡。
生活区安排专人进行卫生清理，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化，为工人营造一个整洁、卫生的生活环境。
达到文明施工要求。
第五节施工现场临时水、临电布置业主也将临水用水、用电接头接入现场。
具体见附表五施工总平面图。
5.1临时用水布置1 消防给水系统室外消防给水系统为低压消防给水系统，沿施工现场临时道路布置DN100消防给水环状管网，每隔120米布置一个临时消火栓。
临时消火栓水压由市政管网提供完全可以满足消防要求（最不利点消火栓不小于10m的静压）。
室外消防给水管网采用镀锌钢管焊接连接，所有焊口部位进行防腐处理，每个室外临时消火栓除配备25m水带外，还应配备2只5Kg干粉灭火器，灭火器同消防水带一起放入消防箱内。
每个车间按每40m设置设一个消火栓并配备25m水带、19mm水枪一只。
为保证火灾意外发生时室内消防系统的正常供水，施工现场的消防及施工用水由市政给水管网直接供给。
室内消火栓给水管道采用镀锌钢管焊接连接，所有焊缝部位进行防腐处理。
2 给水系统室外生产给水管布置：在室外消火栓给水环管上每隔50m设置一个DN25给水管并加装阀门予以控制。
室内给水管布置：室内每层设置一个DN25给水阀门。
给水管的施工与临时消防给水管同步，满足施工用水要求。
给水阀门至用水点间的管路根据实际情况采用橡胶软管临时接驳。
生活给水系统干管利用消火栓给水系统管网，分别在厨房、卫生间及大门处设置用水点。
给水系统管道采用镀锌钢管。
3 排水系统本工程施工期间在办公区设厕所一个、食堂一个、淋浴室一间，其排水通过管道排至室外。
地面及以上部分雨水排水采用有组织排水，每个大门入口处设置排水沟一道以防止场内带泥废水流至市政道路污染路面，每条排水沟内的废水先经过沉淀池沉淀后排出，卫生间排水经过化粪池沉淀后排至市政污水管网。
厨房排水经过隔油池进行隔油处理后排至市政污水管网。
排水系统管道采用离心铸铁管柔性连接。
4 系统的维护与管理1）施工时应注意保证消防管路的畅通，消火栓箱内设备完好且箱前道路畅通，无阻塞或堆放杂物。
2）加强用水管理，严禁出现长流水的现象，给水龙头采用陶瓷芯密封的水龙头，指派专人对现场临时用水设备进行维护管理。
3）施工区、现场派专人打扫，保持现场卫生。
4）加强厕所的卫生管理，及时冲洗、经常消毒，有堵塞情况时及时清理，保持整个卫生间的整洁、无异味，指定严格的卫生管理制度。
5）现场排水沟定期进行清理，保持排水畅通。
6）施工区、现场派专人打扫，保持现场卫生。
5.2施工现场用电平面布置1 室外线路敷设根据业主方供电线路特点及现场施工要求，根据用电设备在施工现场的布置情况，由变压器处分出六路采用直埋式敷设电缆进行敷设,具体见施工平面布置图。
2 室内导线的敷设及照明装置1）办公室、宿舍内配线必须采用绝缘铜线，采用PVC管敷设。
2）室内配线所有导线截面按图纸要求施工，铜线截面不得小于 1.5mm 2。
3）金属外壳的灯具外壳必须作保护接零，所用配件均使用镀锌件；4）室外灯具距地面不得小于3m，室内灯具不得低于 3.4m，插座接线时符合规范要求；5）螺口灯头及接线符合下列要求：（1）相线接在与中心角头相连的一端，零线接在与螺纹口相连的一端。
（2）灯头的绝缘外壳不得有损伤和漏电。
6）各种用电设备、灯具的相线须经开关控制，不得将相线直接引入灯具；7）临设内的照明灯具优先选用拉线开关。
拉线开关距地面高度为2至3米，与门口的水平距离为0.1至0.2米，拉线出口向下。
3 施工用电安全措施施工用电应用设计布置图，有审核批准手续，确定供电设备及电线规格，各种电箱、开关箱、漏电保护器等。
电工必须经过专门培训考核合格发证上岗，并按照《施工现场临时用电安全技术规范》进行安装操作，严禁违章操作。
现场临时用电的线路必须采用“三相五线制”，所有用电设备必须做统一接地保护或接零保护，不准一部份接地一部份接零。
动力、照明分开，并有各级漏电保护装置。
供电线路容许电流要符合要求。
电工懂得自我保护和他人保护的基本知识，安装作业要认真负责，实行谁安装谁负责。
施工用电线路投入使用之前，应进行验收，合格后方能供电使用。
现场值班电工，要经常检查用电线路、漏电开关、用电设备及接地接零情况，发现问题及时处理，造成事故要追究当事者责任。
外线架设应牢固，接头裸露部份要包扎好，电杆拐角时应设钢丝绳拉紧，严禁乱拉乱扯。
电缆必须跨越或搭在钢管脚手架时，应采用绝缘子隔离，不能直接搭在钢管或钢筋上。
电缆在穿过道路时，应立杆空架（高度应符合要求）或挖沟埋设（应有防护管，两端设隔离保护和防水措施）。
配电箱、末级开关箱均安装漏电保护装置，视情况安装避雷装置，并测定其电阻须小于10Ω。
现场必须实行“一机一闸漏电保护”，严禁一闸多用，投入使用的水泵、电动工具应具有良好状态，漏电装置可靠。
夜间作业要有足够的照明。
其余按《施工现场临时用电安全技术规范》的规定进行临时用电安全管理和施工。
第六节施工现场管理原则1 进行动态管理现场管理必须以施工组织设计中的施工总平面布置和当地政府及主管部门对场容的有关规定为依据，进行动态管理。
要分基础施工阶段、结构施工阶段、装饰施工阶段分别绘制施工平面布置图，并严格遵照执行。
2 建立岗位责任制按专业分工种实行现场管理岗位责任制，把现场管理的目标进行分解，落实到有关专业和工种，这是实施文明施工岗位责任制的基本任务。
例如：砌筑、水泥、砂石堆场和落地灰、余料的清理，由瓦工、抹灰工负责；钢筋及其半成品、余料的堆放，由钢筋工负责。
为了明确责任，可以通过施工任务或承包合同落实到责任者。
3 勤于检查，及时整改。
对文明施工的检查工作要从工程开工做起，直到竣工交验为止。
由于施工现场情况复杂，也可能出现三不管的死角，在检查中要特别注意，一旦发现要及时协调，重新落实，消灭死角。
4 严格按照招标文件要求进行现场管理。
施工平面布置图（见附表五）临时用地表（见附表六）... 附表五施工总平面图道路临时住房 300m2 项目部办公室80m 2 厕所30m 2库房100m 2食堂 100m 2 门卫室20m 2修理处50m 2 机械停放处加工车间120m 2设备及仓储200m 2配电房40m 2医务室40m 2工具房60m 2砂石堆放处蓄水池供水管网（S ）供电管网（V ）灭火器.附表六：临时用地表用地面积（平方米）位置需用时间项目部办公室80 施工现场365天加工车间120 施工现场365天临时住房300 施工现场365天设备及仓储100 施工现场365天配电房40 施工现场365天厕所30 施工现场365天库房100 施工现场365天门卫室20 施工现场365天食堂80 施工现场365天修理处50 施工现场365天医务室40 施工现场365天..。
