建筑总平面施工图设计要点20141125全解
建筑专业施工图设计要点及事项分析
![建筑专业施工图设计要点及事项分析](https://img.taocdn.com/s3/m/6ec325e7dd36a32d72758146.png)
建筑专业施工图设计要点及事项分析摘要:现阶段,随着社会经济的发展,建筑规模不断扩大,建筑施工周期压缩的越来越紧,施工图设计的图纸质量就变得尤为重要,一个疏忽就可能造成施工返工,那样就会给施工人员造成很多麻烦,同时也会增加一些不必要的成本,所以为了确保项目能够顺利进行施工,本文主要论述了建筑专业施工图设计要点与事项相关知识。
关键词:建筑;施工图纸设计;注意事项引言当今时代,建筑市场竞争越来越严峻。
施工图设计是建筑施工的重要依据,所以,我们要正确认识施工图设计的作用,以防施工图纸偏差为企业造成不必要的经济损失。
所以,深入探究建筑项目施工图设计要点是十分必要的。
1、建筑专业施工图设计问题分析1.1总平面图缺项问题一般情况下,在一些项目中,总平面图设计的都不是很符合要求的,只有建筑物自身的平面定位,而建筑间距、道路及广场布置等内容却没有。
缺乏道路排水管道的走向、埋深、坡度,另外竖向设计和无障碍设计以及一些总平面大样图这些内容极易引起缺项,甚至在一些小型的项目中都没有总平面图,这些都是我们应该注意的问题。
1.2节能设计方面一直以来,节能是我国实施的一项重要发展战略目标。
但实际施工中,很多施工人员不重视这一战略目标,同时企业内部知识信息培训不充分,所以对节能具体设计与措施认识也不够全面。
一般建筑设计中,窗墙不符合国家规定,亦或是外墙设计调整不及时等是建筑设计比较常见的问题。
同时,房屋结构设计中热工性能不足,也是重要问题之一,或者是材料用太好造成节能的浪费等等,由此可以发现,当前实际应用中,节能设计依然存在很多缺陷。
1.3防火设计缺乏规范性(1)缺乏完善的消防车道与救援场地。
建筑专业施工图设计中,防火设计不完善问题比较常见。
施工图设计中,道路转弯半径与消防车道、救援场地宽度及深度等不符合规范要求,且消防救援场地与消防车车载要求不相符。
(2)缺乏全面的防火隔离措施。
施工图设计中,如果地下室与地面楼层楼梯共用,在首层与地下室出入口地方做好防火分隔措施,但当前,我国现有建筑住宅设计,普遍存在防火隔离措施被忽略的问题。
建筑施工图设计要点分析
![建筑施工图设计要点分析](https://img.taocdn.com/s3/m/533fa3d8dc88d0d233d4b14e852458fb760b3870.png)
建筑施工图设计要点分析【摘要】建筑施工图设计是建筑施工过程中不可或缺的一个环节,它为施工提供了必要的参考和指导。
本文首先介绍了建筑施工图设计的概念,强调了其在整个建筑过程中的重要性。
接着,分析了建筑施工图设计的基本原则,如精确性、规范性和完整性等。
提出了在设计过程中需要注意的事项,包括与设计团队的沟通交流和审查。
总结了建筑施工图设计的要点,强调了其对建筑工程质量和进度的重要影响。
未来发展方向则包括数字化技术的应用、智能化施工图设计等方面。
建筑施工图设计作为建筑工程中不可或缺的一环,在未来将会继续发挥着重要的作用。
【关键词】建筑施工图设计、要点分析、概念、重要性、基本原则、注意事项、总结、未来发展方向1. 引言1.1 建筑施工图设计要点分析建筑施工图设计是建筑工程领域中至关重要的环节,它直接关系到整个建筑项目的质量和效率。
在建筑施工图设计过程中,设计师需要考虑各种要素和要点,确保施工图的准确性和可操作性。
本文将对建筑施工图设计的要点进行深入分析,探讨其概念、重要性、基本原则和注意事项。
建筑施工图设计旨在将建筑设计方案转化为可以供施工参考的详细图纸和文件。
它包括建筑平面图、立面图、剖面图、结构图、设备安装图等内容,为施工人员提供了施工操作的依据和指导。
在建筑施工图设计过程中,设计师需要遵循一定的原则和标准,确保施工图的准确性和完整性。
设计师还需要注意各种细节和特殊要求,确保施工图的可操作性和实用性。
2. 正文2.1 建筑施工图设计的概念建筑施工图设计是指建筑工程施工过程中,在方案设计完成后,根据设计图纸要求将其具体呈现于场地上的一种技术活动。
它是建筑设计的延伸和具体化,是建筑设计图纸的详细执行部分。
建筑施工图设计包括建筑结构图、建筑设备图、建筑装修图等各种图纸,以及各种详细说明和计算书。
建筑施工图设计的内容主要包括建筑结构设计、建筑设备设计、建筑装修设计等方面内容。
在建筑施工图设计中,需要详细标注建筑物的尺寸、结构、材料、工艺等信息,以确保施工过程中的准确性和顺利进行。
AutoCAD建筑制图基础教程(2014版)第11章 建筑总平面图绘制
![AutoCAD建筑制图基础教程(2014版)第11章 建筑总平面图绘制](https://img.taocdn.com/s3/m/566cbc25bd64783e09122bdf.png)

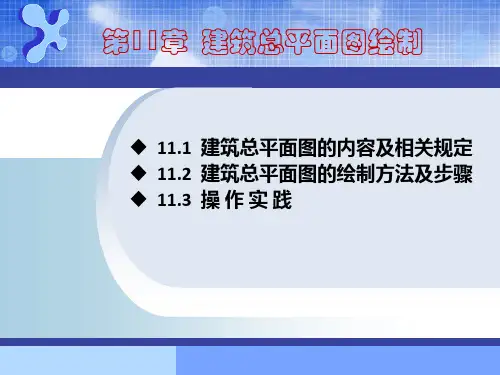

建筑总平面图绘制
11.1 定 11.2 骤 11.3
建筑总平面图的内容及相关规 建筑总平面图的绘制方法及步 操 作 实 践
11.1 建筑总平面图的内容及相关规定
11.1.1 建筑总平面图表达内容
(1) 建筑地域的环境状况,例如地理位置、建筑物占地界限及原有建筑物、各种管道 等。 (2) 应用图例以表明新建区、扩建区和改建区的总体布置,表明各个建筑物和构筑物 的位置,道路、广场、室外场地和绿化等的布置情况以及各个建筑物和层数等。在 总平面图上,一般应该画出所采用的主要图例及其名称。此外,对由于《总图制图 标准》中缺乏规定而需要自定的图例,必须在总平面图中绘制清楚,并注明名称。 (3) 确定新建或者扩建工程的具体位置,一般根据原有的房屋或者道路来定位。 (4) 当新建成片的建筑物和构筑物或者较大的公共建筑和厂房时,往往采用坐标来确 定每一个建筑物及其道路转折点等的位置。在地形起伏较大的地区,还应画出地形 等高线。 (5) 注明新建房屋底层室内和室外平整地面的绝对标高。 (6) 未来计划扩建的工程位置。 (7) 画出风向频率玫瑰图形以及指北针图形,用来表示该地区的常年风向频率和建筑 物、构筑物等的方向,有时也可以只画出单独的指北针。 (8) 注写图名和比例尺。
11.3 操 作 实 践
按照前面所介绍的要求和步骤绘制如图11-3所示的总平面。
图11-3 小区总平面图
11.2 建筑总平面图的绘制方法及步骤
依据前面介绍的建筑总平面图的内容和规范要求,下面介绍 建筑总平面图的绘制方法及步骤。 建筑总平面图主要表达新建房屋所在地有关范围内的总体布 置,它反映了新建房屋、建筑物等的位置和朝向,室外场地、 道路、绿化等布置,地形、地貌标高等以及和原有环境的关 系和临界状况。因此坐标和尺寸定位以及标高是建筑总平面 图绘制的关键。
建筑施工图设计要点
![建筑施工图设计要点](https://img.taocdn.com/s3/m/4c81e83631126edb6f1a1088.png)
建筑设计施工图设计要点一、总平面布置图送审的施工图文件中,总平面布置图基本上都有,但表达深度差别较大,大部分工程只做到平面定位图,不符合《建筑工程设计文件编制深度规定》的有关要求。
主要问题有:1.总平面图要有一定的范围。
只有用地范围不够,要有场地四邻原有规划的道路、建筑物、构筑物,多数施工图只有用地范围内的布置图。
2.保留原地形和地物。
场地测量坐标网及测量标高,包括场地四邻的测量坐标(或定位尺寸),有些工程的总图设计往往无保留。
3.竖向设计。
往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值,有的只有标注室内外高差数而已。
结果是:(1)竖向设计标高不符合规划部门的控制标高。
(2)场地内与场地外围的城市道路标高不衔接,不合理。
(3)场地及其道路的标高不利于排水。
(4)场地内道路无设计标高,特别是交接处、建筑物的入口处,也无标注道路坡长、坡向、坡度以及地面的关键性标高,也无路面的设计断面。
4.没土方工程平衡设计。
盲目的竖向设计,往往会带来不必要的挖方或填方,增加造价,造成经济损失。
5.总图设计必要的详图设计。
比如道路横断面、路面结构,反映管线上下、左右尺寸关系的剖面图,以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图,场地的排水、场地内道路与城市道路的关系,给施工带来困难,也无法保证总图的合理性。
6.消防车道宽度不满足消防要求。
消防车道距离高层建筑外墙小于5米,不满足消防登高面要求。
二、建筑设计说明部分1.装饰做法光是文字说明表达不完整。
最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚,少数能做到,多数工程还只是文字说明。
总说明中占地面积一般都缺标注。
2.门窗表。
一般都有,但关键对一些组合窗,非标准窗表示不清楚,对组合窗及非标窗,应画出立面图,并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚,如组合窗面积过大,请注明要经有资质的门窗生产厂家设计方可,还有就是对门窗性能,如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。
建筑施工图设计要点及设计中应避免的问题探讨
![建筑施工图设计要点及设计中应避免的问题探讨](https://img.taocdn.com/s3/m/402bd2377dd184254b35eefdc8d376eeaeaa1724.png)
建筑施工图设计要点及设计中应避免的问题探讨在建筑工程中,建筑施工图为蓝图,与建筑整体状况有着密切关系,同时也影响着建筑质量。
近年来,建筑材料发生改变,建筑施工图质量严重影响着建筑工期与成本。
因此,以国家规范调控建筑施工图为基础,促进建筑师责任感与建筑知识提高,从而改善建筑施工图质量。
本文将以建筑施工图设计为切入点,对建筑施工图提高措施进行分析,提出我国建筑施工图发展的可行措施,并不断完善。
标签:设计要点;建筑施工图;注意问题;1、建筑施工图设计深度达到规范要求施工图设计是根据已批准的初步设计或设计方案而编制的可供进行施工和安装的设计文件。
施工图设计内容以图纸为主,应包括封面、图纸目录、设计说明、图纸、工程预算等。
设计文件要求齐全、完整,文字说明、图纸要准确清晰,整个设计文件应经过严格的校审,经各级设计人员签字后,方能提出。
在施工图设计阶段,建筑工程师要对建筑方案图进行深化设计,确保其能得以施工,应当及时与结构、水、暖、电等其他专业沟通,利用详细的节点详图确定结构特殊处理的部位,将建筑主要构件的截面尺寸给各专业。
建筑施工图是指在施工现场向施工人员指挥工作的图形工具,其设计过程具有细致性与繁琐性特点。
在2008年《建筑工程设计文件编制深度设计》中提出,施工设计图需详细说明设计依据与批文文号,也即是规划许可证文号;人防审核意见批文号;消防审核意见批文号;相关标准、规范与规定名称与编号。
另外,需交到建筑防火有关说明,其中包括:建筑耐火等级与建筑分类,枯矾与工程需将火灾防火等级详细说明,防火分区面积和划分图示交代;详细注明平站用途与人防等级;无障碍设计专项内容;屋面防水等级与设防要求。
2、建筑设计图的设计中存在问题要点分析2.1总平面图缺项分析在中小型项目中,总平面圖缺项为常见问题,与当前住建部所颁布的有关规定严重不符。
当下,我国建筑施工设计图中许多图纸仅仅进行施工地平面定位,缺少多种细节的设计,如用地红线内道路竖向设计、绿化的种植排水坡度、广场的排水坡向、建筑防火间距尺寸定位、消防道路与建筑主体的间距关系、道路挡土墙、对应标高、坡度构建等。
房屋建筑施工图设计要点
![房屋建筑施工图设计要点](https://img.taocdn.com/s3/m/1649de324b35eefdc8d333aa.png)

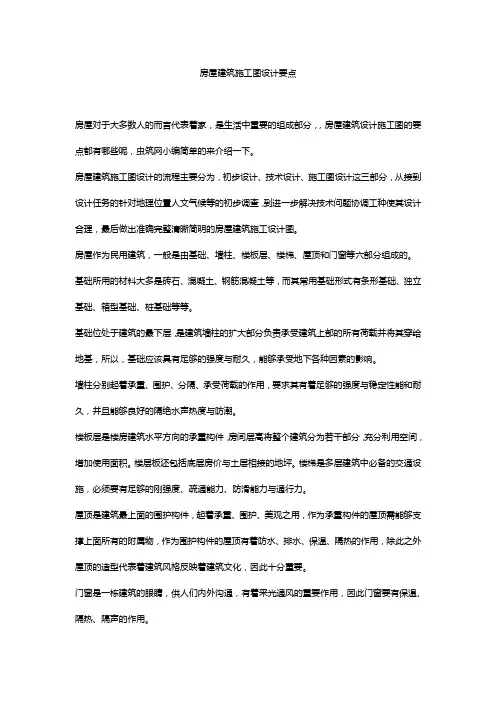

房屋建筑施工图设计要点房屋对于大多数人的而言代表着家,是生活中重要的组成部分,,房屋建筑设计施工图的要点都有哪些呢,虫筑网小编简单的来介绍一下。
房屋建筑施工图设计的流程主要分为,初步设计、技术设计、施工图设计这三部分,从接到设计任务的针对地理位置人文气候等的初步调查,到进一步解决技术问题协调工种使其设计合理,最后做出准确完整清晰简明的房屋建筑施工设计图。
房屋作为民用建筑,一般是由基础、墙柱、楼板层、楼梯、屋顶和门窗等六部分组成的。
基础所用的材料大多是砖石、混凝土、钢筋混凝土等,而其常用基础形式有条形基础、独立基础、箱型基础、桩基础等等。
基础位处于建筑的最下层,是建筑墙柱的扩大部分负责承受建筑上部的所有荷载并将其穿给地基,所以,基础应该具有足够的强度与耐久,能够承受地下各种因素的影响。
墙柱分别起着承重、围护、分隔、承受荷载的作用,要求其有着足够的强度与稳定性能和耐久,并且能够良好的隔绝水声热度与防潮。
楼板层是楼房建筑水平方向的承重构件,房间层高将整个建筑分为若干部分,充分利用空间,增加使用面积。
楼层板还包括底层房价与土层相接的地坪。
楼梯是多层建筑中必备的交通设施,必须要有足够的刚强度、疏通能力、防滑能力与通行力。
屋顶是建筑最上面的围护构件,起着承重、围护、美观之用,作为承重构件的屋顶需能够支撑上面所有的附属物,作为围护构件的屋顶有着防水、排水、保温、隔热的作用,除此之外屋顶的造型代表着建筑风格反映着建筑文化,因此十分重要。
门窗是一栋建筑的眼睛,供人们内外沟通,有着采光通风的重要作用,因此门窗要有保温、隔热、隔声的作用。
房屋的每个部分分担着不同的职责,在做一栋房屋建筑施工图设计时要充分考虑到不同部分的职责,结合房屋的使用功能和人文背景等,房屋建筑设计的过程是实现每一个家的过程。
建筑施工图设计要点与注意要点分析
![建筑施工图设计要点与注意要点分析](https://img.taocdn.com/s3/m/8582da8402768e9950e73883.png)
建筑施工图设计要点与注意要点分析1、总平面设计内容不全,深度不够总平面施工图中只表示了建筑的位置,设计建筑与原有建筑的关系不清。
设计道路与原有道路的标高衔接不上。
解决方法:(1)竖向设计首先要根据已有的规划设计条件,确定用地范围内的场地的标高,如无特殊情况和要求,一般至少要高出市政道路0.2m。
这样不至于使场地外围的水倒流入设计场地内,同时也将场地内的排水排向市政雨水系统。
其次要注意道路与市政原有道路的交接处、入口处的设计标高。
总平面图中的道路设计要标注出道路的坡长、坡度和坡向。
道路的坡度一般在0.3~8%范围内。
(2)总平面图要画出一定的范围。
从规划部门提供的地形图中画出周围原有规划的道路、建筑物、构筑物及其相邻建筑的位置、名称、层数和高度。
注意道路与建筑物边界的距离。
当有高度大于2m挡土墙和护坡时,上缘于建筑间的水平距离不应小于3m,下缘与建筑水平距离不小于2m。
标注场地内设计的建筑与相邻建筑之间的距离。
一般高层和高层之间的防火间距为13m,高层和多层之间的防火间距为9m,多层和多层之间的防火间距为6m。
高层的裙房可按多层计算。
当外墙有突出可燃构件时,与构件之间的距离,都要满足防火消防的要求。
(3)消防车道的宽度和转弯半径要满足当地消防部门的要求。
消防车道与建筑之间的距离不小于5米,并画出消防登高面的位置,并要注意消防车停留区域的场地坡度不能大于0.3%。
当消防车道有穿越建筑物底层的架空空间时,要注意车道上方的净空高度要满足4米的要求。
(4)画出总平面图中必要的详图。
如道路的横断面、挡土墙、护坡、停车场,花坛等。
(5)居住区道路、公共绿地活动区域、停车位设计都要考虑到无障碍的设计。
(6)场地的竖向设计也不能盲目的追求自己想要的标高,要考虑到土方平衡,避免不必要的挖方和填方,做到经济合理性。
2、建筑设计总说明中容易忽视的内容及深度解决方法:(1)建筑说明首先要说明设计依据的批文及本专业所执行的主要法规及标准。
建筑施工图设计要点分析
![建筑施工图设计要点分析](https://img.taocdn.com/s3/m/a814128f2dc58bd63186bceb19e8b8f67c1cef96.png)
建筑施工图设计要点分析1. 引言1.1 建筑施工图设计要点分析建筑施工图设计是整个建筑工程的重要环节,其质量和准确度直接影响到整个施工过程的顺利进行和最终建筑质量的优劣。
在设计施工图之前,必须进行充分的准备工作,包括对建筑结构、功能需求、施工工艺等方面的深入了解和分析。
只有通过充分的准备工作,才能确保施工图的设计符合实际需求,避免后期出现不必要的调整和改动。
施工图设计要点分析是设计过程中至关重要的一环,它涉及到建筑结构设计、施工工艺规划、材料选用等方方面面。
设计师需要根据建筑设计方案和相关标准要求,对每个细节进行认真的考虑和设计,确保施工图的准确性和可行性。
施工图设计还需要考虑到施工过程中可能出现的问题和挑战,提前进行规划和预防措施,确保施工进度和质量可控。
在施工图设计过程中,设计师需要注意遵循相关标准和规范,确保设计方案符合法律法规和安全标准。
设计师还需要注重施工图的详细程度和清晰度,确保施工人员能够准确理解和执行设计意图。
施工图设计过程中也需要考虑到施工现场施工条件和实际情况,灵活调整设计方案,以适应现实施工需要。
建筑施工图设计要点分析对整个建筑工程的顺利进行和最终质量的保证至关重要。
只有通过认真分析和设计,才能提高施工效率,保证施工质量,确保建筑工程能够按照设计方案顺利完成。
2. 正文2.1 设计前的准备工作设计前的准备工作是建筑施工图设计过程中至关重要的一步。
在进行施工图设计之前,需要收集和整理相关的施工资料和设计要求,包括建筑设计图纸、施工规范、材料规格和施工标准等。
需要对施工现场进行详细的勘察和测量,了解现场地形、土壤情况以及周围环境等情况,为后续的施工图设计提供准确的数据支持。
还需要与建筑设计师、结构工程师、电气工程师等相关人员进行充分的沟通和协调,确保施工图的设计符合设计要求和施工标准。
在设计前的准备工作中,还需要对施工过程中可能出现的风险和问题进行分析和预防,制定相应的应对措施,确保施工过程顺利进行并达到预期的效果。
总平面图设计要点
![总平面图设计要点](https://img.taocdn.com/s3/m/5f175c9519e8b8f67d1cb915.png)
线的距离,其中主要建筑物、构筑物应标注坐标(或定位尺寸)、与相邻建筑物之间的距离及建筑 物总尺寸、名称(或编号)、层数; 5)道路、广场的主要坐标(或定位尺寸),停车场及停车位、消防车道及高层建筑消防扑救场地的布 置,必要时加绘交通流线示意; 6)绿化、景观及休闲设施的布置示意,并表示出护坡、挡土墙,排水沟等; 7)指北针或风玫瑰图; 8)主要技术经济指标表; 9)说明栏内注写:尺寸单位、比例、地形图的测绘单位、日期,坐标及高程系统名称(如为场地建 筑坐标网时,应说明其与测量坐标网的换算关系), 补充图例及其他必要的说明等。
《建筑设计防火规范》
6.0.1 街区内的道路应考虑消防车的通行,其道路中心线间的距离不宜 大于160m。当建筑物沿街道部分的长度大于150m 或总长度大于220m 时, 应设置穿过建筑物的消防车道。当确有困难时,应设置环形消防车道。
日照要求
一般在方案阶段初步设计阶段需要日照分析图,施工图阶段不单独出图,但是建议核对方案和初步设计的日照结果。
规划黑线
规划黑线一般称“电力走廊”,指城市电力的用地规划控制线。建筑控制线原则上在电力规划黑线以外,建筑物任何部 分不得突入电力规划黑线范围内。
名词解释
规划橙线
城市橙线是指为了降低城市中重大危险设施的风险水平,对其周边区域的土地利用和建设活动进行引导或限制的安全防 护范围的界线。划定对象包括核电站、油气及其他化学危险品仓储区、超高压管道、化工园区及其他安委会认定须进行 重点安全防护的重大危险设施。
《民用建筑设计通则》 5.3.1
建筑基地地面和道路坡度应符合下列规定:
1 基地地面坡度不应小于0.2%,地面坡度大于8%时宜分成台地,台地连接处应设挡墙或护坡; 2 基地机动车道的纵坡不应小于0.2%,亦不应大于8%,其坡长不应大于200m,在个别路段可不大于11%,其坡长不应 大于80m;在多雪严寒地区不应大于5%,其坡长不应大于600m;横坡应为1%~2%; 3 基地非机动车道的纵坡不应小于0.2%,亦不应大于3%,其坡长不应大于50m;在多雪严寒地区不应大于2%,其坡长 不应大于1OOm;横坡应为1%~2%; 4 基地步行道的纵坡不应小于0.2%,亦不应大于8%,多雪严寒地区不应大于4%,横坡应为1%~2%; 5 基地内人流活动的主要地段,应设置无障碍人行道。 注:山地和丘陵地区竖向设计尚应符合有关规范的规定。
总平面图设计要点
![总平面图设计要点](https://img.taocdn.com/s3/m/0359507c86c24028915f804d2b160b4e777f8172.png)
THANKS
交通组织
合理规划道路系统,组织人行、车行交通,确保 安全便捷的交通联系。
景观设计
结合场地条件和设计目标,进行景观节点的设置、 绿化配置和视觉形象设计。
深化设计
细部设计
对总平面图中的各个元素进行深入的细部设计,如建筑立面、景 观小品等。
技术经济分析
进行详细的技术经济分析,优化设计方案,控制建设成本。
根据项目需求和场地条件,明确 总平面图的设计目标,如功能分
区、流线组织、景观特色等。
概念设计
在理解场地和设计目标的基础上, 提出创新性的规划构思,为后续设 计提供指导。
可行性评估
对规划构思进行技术、经济、环境 等方面的可行性评估,确保实施的 可能性。
方案设计
布局设计
根据规划构思,进行建筑、道路、绿化等具体布 局设计,满足功能和景观需求。
案例三:某工业园区总平面图设计要点
确保园区内道路布局合理,满足 运输需求,同时考虑交通安全和 物流效率。
详细描述
05
04
03
02
01
重视绿化和环保措施,建设生态 友好的工业园区,降低能耗和排 放。
根据生产流程和工艺需求,合理 划分各功能区域,如生产区、仓 储区、办公区等。
总结词:注重功能分区、绿色环 保
04
05
确保公共设施如学校、超市 等与住宅区紧密相连,方便
居民生活。
案例二:某商业中心总平面图设计要点
总结词:突出商业氛围、便利交通
考虑建筑景观和公共空间的设计,营造 独特的商业氛围。
设计多层次的交通体系,包括人行通道 、车行道路和停车设施,确保人流和物 流的顺畅。
详细描述
根据商业类型合理划分各功能区域,如 餐饮、购物、娱乐等。
建筑施工图识图和理解要点
![建筑施工图识图和理解要点](https://img.taocdn.com/s3/m/fb276846852458fb770b56f9.png)
建筑施工图识图和理解要点1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
建筑施工图设计要点分析
![建筑施工图设计要点分析](https://img.taocdn.com/s3/m/56239e65dd3383c4ba4cd208.png)
建筑施工图设计要点分析作者:刘斯丹来源:《商品与质量·建筑与发展》2014年第12期【摘要】建筑行业的发展带来的是对建筑施工设计要求的提高。
在建筑设计中,施工图设计是设计中的重中之重。
文章首先分析了建筑施工图的构成以及重要性,然后探讨了设计中存在的问题以及要点分析。
【关键词】建筑施工图;设计;要点;一、前言建筑施工图设计关系到在施工的未来施工水平以及施工质量,良好的建筑施工图设计可以引导施工人员准确的施工,有利于工程保质保量的完成。
二、建筑施工图的构成目前,我国的建筑工程设计一般划分为三个阶段,即方案设计、初步设计和施工图设计。
方案设计主要是对建筑方案的宏观定性;初步设计主要是方案设计的进一步深化和细化;而施工图设计是整个建筑工程设计的主要阶段,是各专业对工程施工的具体量化,主要包括:总平面施工图、建筑施工图、空间结构施工图、以及施工图概况等。
建筑施工图有文字部分和图形部分,其中文字部分如:封面、目录、建筑设计说明、门窗表等。
图形部分如:总平面图、建筑平面图、剖面图、立面图、以及楼梯间放大平面图等。
三、建筑施工图设计对工程施工的重要性建筑施工图是表示拟建工程项目的总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、施工等要求的图样。
施工图是进行工程施工、编制施工图预算和施工组织设计的依据。
一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图以及电气施工图等专业图纸,也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。
1.能据此编制施工图预算。
工程预算是施工中的一个重要环节,为保证建筑工程施工质量,在前期预算的时候就要考虑很多图纸中提到的内容,并考虑自身施工单位在施工中会遇到的一些特殊情况从而做出最终的预算结果。
施工中会因为工程造价问题而省略部分施工过程或步骤,最终会影响部分工程施工质量。
2.能据此安排材料、设备订货和非标准设备的制作。
施工图中的说明及详图中均提及建筑材料的做法及设备选型。
建筑施工图设计要点分析
![建筑施工图设计要点分析](https://img.taocdn.com/s3/m/487a9128f61fb7360a4c659e.png)
建筑施工图设计要点分析发表时间:2020-07-09T00:54:28.267Z 来源:《建筑细部》2020年第8期作者:张志强1 宋京轩2 [导读] 随着科学技术的发展和人民生活水平的提高,人们对建筑的质量和功能提出了更高的要求。
建筑业必须积极改革创新,采用先进的建筑理念和方法,建设高标准的现代建筑,满足人民的生活需要。
1.杭州市城建设计研究院有限公司;2.山东大卫国际建筑设计有限公司摘要:随着科学技术的发展和人民生活水平的提高,人们对建筑的质量和功能提出了更高的要求。
建筑业必须积极改革创新,采用先进的建筑理念和方法,建设高标准的现代建筑,满足人民的生活需要。
设计图纸在建筑工程中的作用是不言而喻的。
目前,施工图设计问题越来越普遍,给建筑工程带来了严重的质量和安全隐患,迫切需要采取合理措施,有效解决施工图设计中存在的问题。
关键词:施工图设计;常见问题;对策引言:在建筑工程施工中,施工图是主要依据,详细介绍了施工工艺、施工流程、施工操作方法等。
可以说施工图对工程质量起着决定性的作用。
然而,建筑工程施工图纸中存在的问题不仅大大降低了参考价值,而且给施工造成严重障碍,施工质量也不理想。
1建筑施工图常见问题1.1在平面设计图中出现缺项在建筑工程施工图设计中,这一过程需要严格审查,在具体审查过程中遇到的最常见问题是总平面施工图中缺少项目。
由于我国当前建筑业的快速发展,在这种发展环境下,建筑设计单位越来越多。
他们大多数没有专业资格,在实际工作中缺乏一定的专业能力。
然而,这些设计单位提供的建筑设计图纸往往存在严重的设计图纸缺陷。
然而,国家建设部的建筑设计对建筑总平面设计有严格的要求。
然而,在现实生活中,许多建筑设计单位在编制建筑设计图纸时,并没有详细说明城市广场、交通道路的布局以及建筑间距的设计。
此外,即使在相应的道路设计图纸中,也没有能够充分反映道路宽度、坡度、曲线半径等数据的科学设计和布局。
否则,很难根据这种住宅建筑的建筑图开展实际的建筑活动来建造满足人们日常生活需要的建筑。
建筑施工图设计要点及设计中应避免的问题_2
![建筑施工图设计要点及设计中应避免的问题_2](https://img.taocdn.com/s3/m/5ef208890408763231126edb6f1aff00bed570dd.png)
建筑施工图设计要点及设计中应避免的问题发布时间:2023-03-09T01:06:44.443Z 来源:《建筑创作》2022年10月20期作者:吕春亮[导读] 实施计划的设计是实施建筑项目的最重要和最重要的组成部分之一。
在设计施工计划时,必须根据施工目标和施工质量要求,吕春亮中交城市能源研究设计院有限公司辽宁省沈阳市 110026摘要:实施计划的设计是实施建筑项目的最重要和最重要的组成部分之一。
在设计施工计划时,必须根据施工目标和施工质量要求,科学合理地设计整个施工过程,以确保施工质量。
施工计划的设计不仅影响到施工成本控制效果,而且提高了施工质量,并对提高施工总体效率发挥了积极作用。
因此,在设计施工计划时,应注意施工计划设计中的常见问题,并采取有效的技术和措施,避免由于施工计划设计不当而影响施工质量。
基于此,对建筑施工图设计要点及设计中应避免的问题进行研究,以供参考。
关键词:建筑工程;施工图设计;要点引言建筑施工设计少了一份天马行空的恣意,却多了一份理性的构思。
在施工图设计中,需要更严谨的态度、钻研的精神去对待每一次出现的疑难问题,提高自身的技术水平,才能更加稳健地向前奔跑。
本文结合工作中常见部分问题解剖分析,意在解惑答疑,提高设计人员的技术水平,从而提高建筑施工图设计质量,以此减少设计后期修改,保证施工进度。
1施工图设计问题分析1.1施工图设计市场不规范执行计划设计的不一致主要表现在执行计划设计缺乏统一和有效的国家报价标准;必须提高计划制定者的专业素质;业务计划的设计过程成本太高,忽视了设计质量,往往存在低成本竞争和缩短工作时间。
实施计划有一套相对固定的流程:前期合作-设计-专业合作-校对-修订-定稿。
如果时间缩短,则每个步骤的时间会缩短,导致设计时间不足、频繁泄漏、许多执行节点不考虑位置或无法明确表示,从而使执行操作变得更加困难。
以下三种情况经常发生:(1)不同行业之间缺乏协调,导致以后的设计发生重大变化,从而造成经济损失;(2)为节省时间,应用旧型号或选定设备尺寸不合适,造成空间浪费;(3)结构设计人员没有时间进行优化设计,一开始与验证方沟通不足,导致后续恢复,增加了时间和精力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
当地规划部门对日照间距、建筑退线的 要求及规范对消防间距要求,并在此基 础上进行规划允许范围内的优化。 建筑布局设计时,需注意建筑单体 进行深化的过程中室外台阶、无障碍坡 道、外挑造型等对规划退线及消防间距 的影响。
•
设计内容
• •
• •
•
(三)托儿所、幼儿园的主要生活用房, 日照时数不低于冬至日累计3小时; (四)疗养院半数以上的疗养室、医院半 数以上的病房、中小学半数以上的教室 ,日照时数不低于冬至日累计2小时; (五)老年人居住建筑累计日照时数不低 于冬至日2小时; (六)托儿所、幼儿园和中小学的活动场 地,累计日照时数不低于大寒日2小时 。 被遮挡建筑日照时数在工程建设前低于 以上标准的,新建、改建建设工程不得 降低其原来的日照时数。 注:多层住宅日照间距计算公式(层高 ×层数+起坡高度+地形高差)×日照 间距系数+出檐宽度=日照间距<实际间 距 高层住宅日照计算需由具备出具 日照分析报告资格的测绘部门计算。
设计内容
•
•
•
车库出入口设置需满足《民 用建筑设计通则》5.2.4条的 规定。 5.2.4 建筑基地内地下车 库的出人口设置应符合下列 要求: 1 地下车库出入口距基地道 路的交叉路口或高架路的起 坡点不应小于7.50m; 2 地下车库出入口与道路垂 直时,出人口与道路红线应 保持不小于7.50m安全距离; 3 地下车库出入口与道路平 行时,应经不小于7.50m长的 缓冲车道汇入基地道路。
• •
《民用建筑设计通则》摘录 5.2.1 建筑基地内道路应符合下列规定: 1 基地内应设道路与城市道路相连接,其连接处 的车行路面应设限速设施,道路应能通达建筑物 的安全出口; 2 沿街建筑应设连通街道和内院的人行通道(可 利用楼梯间),其间距不宜大于80m; 3 道路改变方向时,路边绿化及建筑物不应影响 行车有效视距; 4 基地内设地下停车场时,车辆出入口应设有效 显示标志;标志设置高度不应影响人、车通行; 5 基地内车流量较大时应设人行道路。 5.2.2 建筑基地道路宽度应符合下列规定: 1 单车道路宽度不应小于4m,双车道路不应小于 7m; 2 人行道路宽度不应小于1.50m; 3 利用道路边设停车位时,不应影响有效通行宽 度; 4 车行道路改变方向时,应满足车辆最小转弯半 径要求;消防车道路应按消防车最小转弯半径要 求设置。
•
防登高场地限值进行设计,不应大于3% 。
•
• •
•
•
• •
• • •
•
•
消防登高场地设置: 1.可结合消防车道布置且应与消防车道 连通,场地靠建筑外墙一侧的边缘距离 建筑外墙不宜小于5m,且不应大于10m ; 2.场地与厂房、仓库、民用建筑之间不 应设置妨碍消防车操作的架空高压电线 、树木、车库出入口等障碍。 3.场地的坡度不宜大于3%,长度和宽度
•
设计内容
表8.0.5 道路边缘至建、构筑物最小 距离(m)
• • •
•
出入口设计:包含场地出入口与车库出入口 基地出入口的设置需满足《民用建筑设计通则》 4.1条的规定 4.1.2 基地应与道路红线相邻接,否则应设基地 道路与道路红线所划定的城市道路相连接。基地内 建筑面积小于或等于3000m2时,基地道路的宽度不 应小于4m,基地内建筑面积大于3000m2且只有一 条基地道路与城市道路相连接时,基地道路的宽度 不应小于7m,若有两条以上基地道路与城市道路相 连接时,基地道路的宽度不应小于4m。 4.1.5 基地机动车出人口位置应符合下列规定: 1 与大中城市主干道交叉口的距离,自道路红线交 叉点量起不应小于70m; 2 与人行横道线、人行过街天桥、人行地道(包括引 道、引桥)的最边缘线不应小于5m; 3 距地铁出人口、公共交通站台边缘不应小于15m ; 4 距公园、学校、儿童及残疾人使用建筑的出人口 不应小于20m; 5 当基地道路坡度大于8%时,应设缓冲段与城市道 路连接; 6 与立体交叉口的距离或其他特殊情况,应符合当 地城市规划行政主管部门的规定。
建筑总平面施工图设计要点
2014 . 11
目录
一 、设计内容
二 、设计流程 三 、设计绘图 四 、打印设置
设计内容
设计内容
建筑总平面图施工图设计内容
• 一、周边现状
• 对项目用地内部及周边的现状进行 客观地体现,包括现状道路、建筑物或 构筑物、地貌资料、市政管线等。
• 二、建筑布局设计 • 施工图阶段建筑布局的设计需满足
•
《青岛市建筑日照间距计算和管理 办法》摘录 (一)每套住宅至少应有一个居住空间获 得日照,当一套住宅中居住空间总 数超过四个时,其中宜有二个获得 日照,获得的日照时数不低于大寒 日累计2小时; (二)宿舍半数以上的居室,应能获得同 住宅居住空间相等的日照时数;
•
•
设计内容
• 三、道路及出入口设计
设计内容
•
•
•
分别不应小于15m和8m。对于 建筑高度大于50m的建筑,场 地的长度和宽度分别不应小 于15m。 4.场地及其下面的建筑结构 、管道和暗沟等,应能承受 重型消防车的压力。 5.建筑物与消防车登高场地 相对应的范围内,应设置直 通室外的楼梯或直通楼梯间 的入口。 基地内道路设计需满足《民 用建筑设计通则》5.2条的规 定及《城市居住区规划设计 规范》
设计内容
• 四、竖向设计
• • • 基地的竖向设计主要影响场地排水、 日照、顶板覆土、护坡工程等。 1.场地排水:应符合《民用建筑设 计通则》5.3.1条的规定。 5.3.1 建筑基地地面和道路坡度应符 合下列规定: 1.基地地面坡度不应小于0.2%,地面坡 度大于8%时宜分成台地,台地连接处应 设挡墙或护坡; 2.基地机动车道的纵坡不应小于0.2%, 亦不应大于8%,其坡长不应大于200m, 在个别路段可不大于11%,其坡长不应 大于80m;在多雪严寒地区不应大于5% ,其坡长不应大于600m;横坡应为1%~ 2%; 3.基地非机动车道的纵坡不应小于0.2% ,亦不应大于3%,其坡长不应大于50m ;在多雪严寒地区不应大于2%,其坡长 不应大于1OOm;横坡应为1%~2%; 4.基地步行道的纵坡不应小于0.2%,亦
