高中物理第四章电磁感应6互感和自感课时练习题含答案

互感和自感题组一自感现象1.下列单位换算正确的是()A.1亨=1欧·秒B.1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒解析:由E=L可知1伏=1亨·安/秒,选项D正确。

答案:D2.在制作精密电阻时,为消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是()A.当电路中电流变化时,两股导线中产生的自感电动势相互抵消B.当电路中电流变化时,两股导线中产生的感应电流相互抵消C.当电路中电流变化时,两股导线中产生的磁通量相互抵消D.以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在线圈中不会产生电磁感应现象,因此消除了自感现象,选项C正确。

答案:C题组二通电自感:3.( 多选题 )如图所示的电路中,电源电动势为E,内阻r不能忽略。

R1和R2是两个定值电阻,L是一个自感系数较大的线圈。

开关S原来是断开的,从闭合开关S到电路中电流达到稳定为止的时间内,通过R1的电流I1和通过R2的电流I2的变化情况是( )A.I1开始较大而后逐渐变小B.I1开始很小而后逐渐变大C.I2开始很小而后逐渐变大D.I2开始较大而后逐渐变小解析:闭合开关S时,由于L是一个自感系数较大的线圈,产生反向的自感电动势阻碍电流的变化,所以开始I2很小,随着电流达到稳定,自感作用减小,I2开始逐渐变大;闭合开关S时,由于线圈阻碍作用很大,路端电压较大,随着自感作用减小,路端电压减小,所以R1上的电压逐渐减小,电流逐渐减小,故选项A、C正确。

答案:AC4.如图所示的电路,L为自感线圈,R是一个灯泡,E是电源。

当S闭合瞬间,通过灯泡R的电流方向是。

当S断开瞬间,通过灯泡的电流方向是。

解析:当S闭合时,流经R的电流是A→B。

当S断开瞬间,由于电源提供给R及线圈的电流立即消失,因此线圈要产生一个和原电流方向相同的自感电动势来阻碍原电流减小,所以电流流经R时的方向是B→A。

人教版选修3-2第四章4电磁感应测试题及参考答案

第四章电磁感应班级姓名学号分数1．在电磁感应现象中，下列说法正确的是 A ．感应电流的磁场总是跟原来的磁场方向相反 B ．闭合线框放在变化的磁场中一定能产生感应电流 C ．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流 D ．感应电流的磁场总是阻碍原磁通量的变化2．如图，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R 的电流方向是 A ．先由P 到Q ，再由Q 到P B ．先由Q 到P ，再由P 到Q C ．始终是由Q 到P D ．始终是由P 到Q3．平行闭合线圈的匝数为n ，所围面积为S ，总电阻为R ，在t∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为A ．R ∆Φ B ．R nS∆ΦC ．tR n ∆∆ΦD ．R n ∆Φ 4．如右图，在磁感应强度为B 的匀强磁场中有固定的金属框架ABC ，已知∠B ＝θ，导体棒DE 在框架上从B 点开始在外力作用下，沿垂直DE 方向以速度v 匀速向右平移，使导体棒和框架构成等腰三角形回路。

设框架和导体棒材料相同，其单位长度的电阻均为R ，框架和导体棒均足够长，不计摩擦及接触电阻。

关于回路中的电流I 和电功率P 随时间t 变化的下列四个图像中可能正确的是图乙中的A ．①③B ．①④C ．②③D ．②④5．如图所示，一有界匀强磁场，磁感应强度大小均为B ，方向分别垂直纸面向里和向外，磁场宽度均为L ，在磁场区域的左侧相距为L 处，有一边长为L 的正方形导体线框，总电阻为R ，且线框平面与磁场方向垂直。

现使线框以速度v 匀速穿过磁场区域。

若以初始位置为计时起点，规定电流逆时针方向时的电流和电动势方向为正，B 垂直纸面向里时为正，则以下四个图象中对此过程描述不正确的是6．如图所示，上下不等宽的平行金属导轨的EF 和GH 两部分导轨间的距离为2L ，I J 和MN 两部分导轨间的距离为L ，导轨竖直放置，整个装置处于水平向里的匀强磁场中，金属杆ab 和cd 的质量均为m ，都可在导轨上无摩擦地滑动，且与导轨接触良好，现对金属杆ab 施加一个竖直向上的作用力F ，使其匀速向上运动，此时cd 处于静止状态，则F 的大小为A ．2mgB ．3mgC ．4mgD ．mg7．在彩色电视机的电源输入端装有电源滤波器，其电路图如图，主要元件是两个电感线圈L 1、L 2，它们的自感系数很大，F 是保险丝，R 是压敏电阻（正常情况下阻值很大，但电压超过设定值时，阻值会迅速变小，可以保护与其并联的元件），C 1、C 2是电容器，S 为电视机开关。

人教版高中物理选修3-2第四章电磁感应单元练习题(含详细答案)

第四章电磁感应一、单选题1.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,弹性圆环的面积S和橡皮绳的长度l将()A．S增大,l变长B．S减小,l变短C．S增大,l变短D．S减小,l变长2.关于涡流,下列说法中不正确的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁灶锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．铁芯用相互绝缘的硅钢片叠成能减小涡流3.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同4.如图所示,一个由导体做成的矩形线圈,以恒定速率v运动,从无场区进入匀强磁场区,磁场宽度大于矩形线圈的宽度da,然后出来,若取逆时针方向的电流为正方向,那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系()A．B．C．D．5.如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动,当磁感应强度均匀增大时,此粒子的动能将()A．不变B．增大C．减少D．以上情况都有可能6.如图所示,一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大),该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域,已知当线框的ab边到达MN时线框刚好做匀速直线运动(以此时开始计时),以MN处为坐标原点,取如图坐标轴x,并规定逆时针方向为感应电流的正方向,则关于线框中的感应电流与ab边的位置坐标x间的以下图线中,可能正确的是()A．B．C．D．7.如下图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前)固定一根与导线框平面平行的水平直导线,导线中通以图示方向的恒定电流．释放导线框,它由实线位置下落到虚线位置未发生转动,在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时,感应电流也为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零,做自由落体运动8.一矩形线框置于匀强磁场中,线框平面与磁场方向垂直．先保持线框的面积不变,将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变,在1 s时间内,再将线框的面积均匀地减小到原来的一半．先后两个过程中,线框中感应电动势的比值为()A．B． 1C． 2D． 49.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小()A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比10.某线圈中产生了恒定不变的感应电流,关于穿过该线圈的磁通量Φ随时间t变化的规律,可能是下面四幅图中的()A．B．C．D．二、多选题11.(多选)如图,足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°),其中MN与PQ平行且间距为l,导轨平面与磁感应强度为B的匀强磁场垂直,导轨电阻不计,其上端所接定值电阻为R.给金属棒ab一沿斜面向上的初速度v0,并与两导轨始终保持垂直且接触良好,ab棒接入电路的电阻为r,当ab棒沿导轨上滑距离x时,速度减小为零．则下列说法不正确的是()A．在该过程中,导体棒所受合外力做功为mvB．在该过程中,通过电阻R的电荷量为C．在该过程中,电阻R产生的焦耳热为D．在导体棒获得初速度时,整个电路消耗的电功率为v012.(多选)在如图所示的各图中,闭合线框中能产生感应电流的是()A．B．C．D．13.如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连接,要使小导线圈N获得顺时针方向的感应电流,则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动三、实验题14.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,灵敏电流计的指针向______(填“左”或“右”)偏转．15.英国物理学家法拉第在1831年发现了“磁生电”现象．现在某一课外活动小组的同学想模仿一下法拉第实验,于是他们从实验室里找来了两个线圈A、B,两节干电池、电键、电流计、滑动变阻器等器材,如图所示．请同学们帮助该活动小组,用笔画线代替导线,将图中的器材连接成实验电路．四、计算题16.如图所示,长为L＝0.2 m、电阻为r＝0.3 Ω、质量为m＝0.1 kg的金属棒CD垂直放在位于水平面上的两条平行光滑金属导轨上,两导轨间距也为L,棒与导轨接触良好,导轨电阻不计,导轨左端接有R ＝0.5 Ω的电阻,量程为0～3.0 A的电流表串联在一条导轨上,量程为0～1.0 V的电压表接在电阻R 的两端,垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定的外力F使金属棒右移,当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时,观察到电路中的一个电表正好满偏,而另一电表未满偏．问：(1)此时满偏的电表是什么表？说明理由．(2)拉动金属棒的外力F多大？(3)导轨处的磁感应强度多大？17.如图所示,ef、gh为水平放置的足够长的平行光滑导轨,导轨间距为L＝1 m,导轨左端连接一个R ＝3 Ω的电阻,一根电阻为1 Ω的金属棒cd垂直地放置在导轨上,与导轨接触良好,导轨的电阻不计,整个装置放在磁感应强度为B＝2 T的匀强磁场中,磁场方向垂直于导轨平面向上．现对金属棒施加4 N的水平向右的拉力F,使棒从静止开始向右运动,试解答以下问题：(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后,R上的发热功率为多大？18.如图所示,两根足够长的光滑金属导轨ab、cd竖直放置,导轨间距离为L,电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平,且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小;(2)灯泡正常发光时金属棒的运动速率．五、填空题19.如图所示,线圈ABCO面积为0.4 m2,匀强磁场的磁感应强度B＝0.1 T,方向为x轴正方向,通过线圈的磁通量为________Wb.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变了________Wb.(可以用根式表示)20.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后,下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大,电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快,电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时,电流计指针不会发生偏转(2)在实验中,如果线圈A置于线圈B中不动,因某种原因,电流计指针发生了偏转．这时,线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时,是________转化为电能．(3)上述实验中,线圈A可等效为一个条形磁铁,将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时,指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．21.如下图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的环面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的平均感应电动势为________．22.如图所示,金属环直径为d、总电阻为2R,匀强磁场磁感应强度为B,垂直穿过环所在平面．电阻为的导体杆AB沿环表面以速度v向右滑至环中央时,杆两端的电压为________．23.如下图甲所示,环形线圈的匝数n＝1000,它的两个端点a和b间接有一理想电压表,线圈内磁感应强度B的变化规律如图乙所示,线圈面积S＝100 cm2,则Uab＝________,电压表示数为________V.答案解析1.【答案】D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流,根据楞次定律,感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍;二是用远离直导线的方法进行阻碍,故D正确．2.【答案】B【解析】高频感应炉是用涡流来熔化金属对其进行冶炼的,炉内放入被冶炼的金属,线圈内通入高频交变电流,这时被冶炼的金属中产生涡流就能被熔化．故A正确;电磁炉利用高频电流在电磁炉内部线圈中产生磁场,当含铁质锅具放置炉面时,铁磁性锅体被磁化,锅具即切割交变磁感线而在锅具底部产生交变的涡流,恒定磁场不会产生涡流,故B错误;阻尼摆摆动时产生的涡流总是阻碍其运动,当金属板从磁场中穿过时,金属板板内感应出的涡流会对金属板的运动产生阻碍作用．故C正确;在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象,要损耗能量,不用整块的硅钢铁芯,其目的是为了减小涡流,故D正确．本题选择错误的,故选B.3.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V,负号表示方向与正方向相反,A正确;图象的斜率表示电动势的大小,由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大,B错误;第1 s末线圈的磁感强度为零,但磁通量的变化率不为零,电动势不为零,C错误;第0.2 s末和0.4 s末的图象斜率一正一负,瞬时电动势的方向相反,D错误．4.【答案】C【解析】根据楞次定律,线圈进入磁场的过程,穿过线圈的磁通量向里的增加,产生逆时针方向的感应电流,因为速度恒定,所以电流恒定,故A、D错误;离开磁场时,穿过线圈的向里的磁通量减少,所以产生顺时针方向的电流,B错误,C正确．5.【答案】B【解析】当垂直纸面向里的磁场增强时,产生逆时针的涡旋电场,带正电的粒子将受到这个电场对它的电场力作用,而使动能增加,故B正确．6.【答案】D【解析】在第一个L内,线框匀速运动,电动势恒定,电流恒定;在第二个L内,线框只在重力作用下加速,速度增大;在第三个L内,安培力大于重力,线框减速运动,电动势减小,电流减小．这个过程加速度逐渐减小,速度是非线性变化的,电动势和电流都是非线性减小的,选项A、B均错误．安培力再减小,也不至于减小到小于第一段时的值,因为当安培力等于重力时,线框做匀速运动,选项C错误,D正确．7.【答案】A【解析】根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外,下方的磁场方向垂直于纸面向里,而且越靠近导线磁场越强．所以闭合导线框ABC在下降过程中,导线框内垂直于纸面向外的磁通量先增大,当增大到BC边与导线重合时,达到最大,再向下运动,导线框内垂直于纸面向外的磁通量逐渐减小至零,然后随导线框的下降,导线框内垂直于纸面向里的磁通量增大,当增大到A点与导线重合时,达到最大,继续下降时由于导线框逐渐远离导线,使导线框内垂直于纸面向里的磁通量再逐渐减小,所以根据楞次定律可知,感应电流的磁场总是阻碍内部磁通量的变化,所以感应电流的磁场先向内,再向外,最后向内,所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA,A正确;当导线框内的磁通量为零时,内部的磁通量仍然在变化,有感应电动势产生,所以感应电流不为零,B错误;根据对楞次定律的理解,感应电流的效果总是阻碍导体间的相对运动,由于导线框一直向下运动,所以导线框所受安培力的合力方向一直向上,不为零．C、D错误．8.【答案】B【解析】设原磁感应强度是B,线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS,第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n,所以两次电动势大小相等,B正确．9.【答案】C【解析】由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量及磁通量的变化量无关．故A、B、D错误,C正确．10.【答案】B【解析】要想该线圈中产生恒定不变的感应电流,则要求该线圈中产生的感应电动势是恒定不变的,要想线圈中产生恒定不变的感应电动势,由法拉第电磁感应定律可知,穿过线圈的磁通量的变化率应是恒定的,即在Φ－t图象中,其图线是一条倾斜的直线．11.【答案】ABC【解析】在该过程中,导体棒和金属导轨组成的系统所受合外力做功为mv,A错误;由q＝IΔt,I＝,E＝＝,通过电阻R的电荷量为q＝,B错误;由于不知摩擦力是否存在,所以C错误;在导体棒获得初速度时,电路中电动势为E＝Blv0,I＝,P＝I2(r＋R)＝v0,D正确．12.【答案】AB【解析】感应电流产生的条件是：只要穿过闭合线框的磁通量变化,闭合线框中就有感应电流产生．A图中,线框转动过程中,通过线框的磁通量发生变化,线框中有感应电流产生;B图中离直导线越远磁场越弱,所以当线框远离导线时,线框中磁通量不断变小,所以B图中有感应电流产生;C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚,在图示位置,线框中的磁通量为零,在向下移动过程中,线框的磁通量一直为零,磁通量不变,线框中无感应电流产生;D图中,线框中的磁通量一直不变,无感应电流产生．故选A、B.13.【答案】BC【解析】14.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路,电源、开关、小线圈A组成闭合回路,电路图如图所示．(2)将开关闭合或断开,导致穿过线圈的磁通量变化,产生感应电流,灵敏电流计指针偏转,故A、B正确;保持开关一直闭合,则穿过线圈B的磁通量不变,没有感应电流产生,灵敏电流计指针偏转,故C错误;将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化,线圈B中产生感应电流,灵敏电流计指针偏转,故D正确．(3)在开关闭合的瞬间,穿过线圈B的磁通量增大,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,穿过线圈B的磁通量减小,灵敏电流计的指针向右偏转．15.【答案】【解析】线圈A与带电池的电路相连,线圈B与电流计相连,当滑动滑动变阻器时,线圈A中的电流变化,从而引起B中产生感应电流,也可以保持滑动器划片不动,线圈A插入或者拔出时,都可以引起B中产生感应电流．16.【答案】(1)见解析(2)1.6 N(3)4 T【解析】(1)假设电流表满偏,则I＝3.0 A,R两端电压U＝IR＝3.0×0.5 V＝1.5 V,将大于电压表的量程,不符合题意,故满偏电表应该是电压表．(2)由能量关系知,电路中的电能是外力做功转化来的,所以有Fv＝I2(R＋r),I＝,两式联立得F＝＝1.6 N.(3)磁场是恒定的,且不发生变化,由于CD运动而产生感应电动势,因此是动生电动势．根据法拉第电磁感应定律有E＝BLv,根据闭合电路欧姆定律得E＝U＋Ir以及I＝,联立三式得B＝＋＝4 T.17.【答案】(1)4 m/s(2)12 W【解析】(1)当金属棒速度最大时,拉力与安培力相等.＝F,v m＝＝4 m/s(2)回路中电流为I＝＝2 A,电阻上的发热功率为P＝I2R＝12 W.18.【答案】(1)(2)【解析】(1)设小灯泡的额定电流为I0,有P＝I R,①由题意,在金属棒沿导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为I＝2I0,②此时金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有mg＝BLI,③联立①②③式得B＝(2)设灯泡正常发光时,金属棒的速率为v,由电磁感应定律与闭合电路欧姆定律得E＝BLv,⑤E＝RI0,⑥联立①②④⑤⑥式得v＝.⑦19.【答案】00.02或3.46×10－2【解析】线圈ABCO与x轴正方向的匀强磁场平行,没有一条磁感线穿过平面,所以磁通量等于0.在线圈由图示位置绕z轴向下转过60°时,线圈在中性面上面的投影面积为0.4×sin 60°,磁通量Φ＝0.1×0.4×sin 60°＝0.02Wb,磁通量变化量ΔΦ＝0.1×0.4×sin 60°－0＝0.02Wb.20.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中,由于磁通量不变化,故不会产生感应电流,也不会引起电流计指针偏转,选项A错误;线圈A插入或拔出线圈B的速度越大,则磁通量的变化率越大,产生的感应电流越大,电流计指针偏转的角度越大,选项B正确;滑动变阻器的滑片P滑动越快,电流的变化率越大,磁通量的变化率越大,则感应电流越大,电流计指针偏转的角度越大,选项C正确;滑动变阻器的滑片P 匀速滑动时,电流发生变化,磁通量变化,也会产生感应电流,故电流计指针也会发生偏转,选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知,通过电流计的电流从负极流入,故灵敏电流计指针向其负接线柱方向偏转．21.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.22.【答案】【解析】杆切割产生的感应电动势：E＝Bdv.两个电阻为R的半金属圆环并联,并联电阻R并＝R,电路电流(总电流)：I＝＝,杆两端的电压：U＝IR并＝Bdv.23.【答案】50 V50【解析】由B－t图象可知＝5 T/s由E＝n S得：E＝1 000×5×100×10－4V＝50 V.。

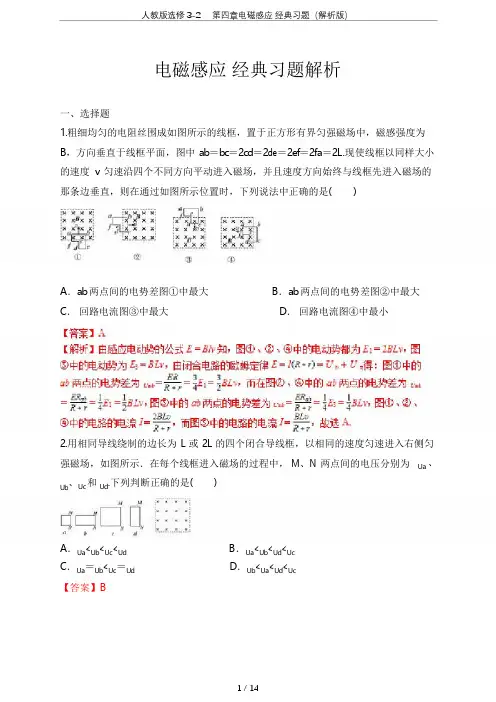

人教版选修3-2 第四章电磁感应经典习题(解析版)

电磁感应经典习题解析一、选择题1.粗细均匀的电阻丝围成如图所示的线框，置于正方形有界匀强磁场中，磁感强度为B ，方向垂直于线框平面，图中 ab ＝bc ＝2cd ＝2de ＝2ef ＝2fa ＝2L.现使线框以同样大小的速度 v 匀速沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则在通过如图所示位置时，下列说法中正确的是()A ．ab 两点间的电势差图①中最大B ．ab 两点间的电势差图②中最大C ．回路电流图③中最大D ．回路电流图④中最小2.用相同导线绕制的边长为 L 或 2L 的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中， M 、N 两点间的电压分别为Ua 、Ub、Uc 和 Ud .下列判断正确的是()A ．Ua <Ub <Uc <UdB ．Ua <Ub <Ud <UcC ．Ua ＝Ub <Uc ＝UdD ．Ub <Ua <Ud <Uc【答案】Blv【解析】Ua ＝ BLv ，Ub ＝ BLv ，Uc ＝ · B ·2Lv ＝ BLv ，Ud ＝ B ·2L · v ＝ BLv ，故选 B.3.如图所示，两个相同导线制成的开口圆环，大环半径为小环半径的 2 倍，现用电阻不计的导线将两环连接在一起，若将大环放入一均匀变化的磁场中，小环处在磁场外，a 、b 两点间电压为 U 1，若将小环放入这个磁场中，大环在磁场外， a 、b 两点间电压为 U 2，则()A ．＝1B ．＝2C ．＝4D ．＝【答案】B【解析】设小环的电阻为 R ，则大环的电阻为 2R ，小环的面积为 S ，则大环的面积为4S ，且＝k ，当大环放入一均匀变化的磁场中时，大环相当于电源，小环相当于外电路，所以 E 1 ＝ 4kS ， U 1 ＝R ＝ kS ；当小环放入磁场中时，同理可得 U 2 ＝2R ＝ kS ，故＝2.选项 B 正确．4.如图所示，一个半径为 l 的半圆形硬导体 AB 以速度 v 在水平 U 型框架上向右匀速滑动，匀强磁场的磁感应强度为 B ，干路电阻为 R 0，半圆形硬导体 A 、B 的电阻为 r ，其余电阻不计，则半圆形导体 AB 切割磁感线产生的感应电动势大小及 A 、B 之间的电势差分别为()A ．BlvC ． 2BlvB ．B πD ． 2Blv 2Blv【答案】C【解析】根据 E ＝BLv ，感应电动势为 2Blv ，A 、B 间的电势差 U ＝，C 项正确．并联，等效电阻 r ＝5.如图所示，水平桌面上固定有一半径为 R 的金属细圆环，环面水平，圆环每单位长度的电阻为 r ，空间有一匀强磁场，磁感应强度大小为 B 、方向竖直向下；一长度为 2R 、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点．棒在拉力的作用下以恒定加速度 a 从静止开始向右运动，运动过程中棒与圆环接触良好．下列说法正确的是()A ．拉力的大小在运动过程中保持不变B ．棒通过整个圆环所用的时间为C ．棒经过环心时流过棒的电流为D ．棒经过环心时所受安培力的大小为【答案】D【解析】导体棒做匀加速运动，合外力恒定，由于受到的安培力随速度的变化而变化，故拉力一直变化，选项 A 错误；设棒通过整个圆环所用的时间为 t ，由匀变速直线运动的基本关系式可得 2R ＝ at 2，解得 t ＝，选项 B 错误；由 v 2－v ＝2ax 可知棒经过环心时的速度 v ＝，此时的感应电动势 E ＝2BRv ，此时金属圆环的两侧合，故棒经过环心时流过棒的电流为 I ＝＝，选项 C错误；由对选项 C 的分析可知棒经过环心时所受安培力 F ＝BI · 2R ＝，选项 D正确．6.如图所示，水平放置的 U 形线框 abcd 处于匀强磁场之中．已知导轨间的距离为 L ，磁场的磁感应强度为 B 、方向竖直向下．直导线 MN 中间串有电压表(已知导线和电压表的总质量为 m )，水平跨接在 ab 和 cd 上，且与 ab 垂直，直导线与导轨之间的动摩擦因数为 μ，R 为电阻，C 为电容器．现令 MN 以速度 v 0 向右匀速运动，用 U 表示电压表的读数、 q 表示电容器所带的电荷量、 C 表示电容器的电容、 F 表示对 MN 的拉力．因电压表的体积很小，其中导线切割磁感线对MN间电压的影响可忽略．则()A．U＝BLv0F＝＋μmg B．U＝BLvq＝0C．U＝0F＝μmg D．q＝BLCvF＝【答案】C【解析】当棒匀速运动时，电动势不变，故电容器所带电荷量不变，所以电压表中没有电流通过，故电压表的示数为0，根据受力平衡F＝μmg，故选C.7.如图甲所示，平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd，两棒用细线系住，细线拉直但没有张力．开始时匀强磁场的方向如图甲所示，而磁感应强度B 随时间t的变化如图乙所示，不计ab、cd间电流的相互作用，则细线中的张力大小随时间变化的情况为()A．B．C．D．【答案】D【解析】0到t0时间内，根据法拉第电磁感应定律可知感应电动势恒定，感应电流恒定，但因磁场均匀变弱，故两导体棒上的安培力均匀变小，根据左手定则和平衡知识知细线上有拉力，大小等于每个棒受到的安培力，当t0时刻磁场为零，安培力为零．t时刻后，磁场反向变强，两棒间距变小，线上无力．故只有D图正确．8.如图所示，正方形区域MNPQ内有垂直纸面向里的匀强磁场．在外力作用下，一正方形闭合刚性导线框沿QN方向匀速运动，t＝0时刻，其四个顶点M′、N′、P′、Q′恰好在磁场边界中点．下列图象中能反映线框所受安培力F的大小随时间t变化规律的是()【答案】B【解析】第一段时间从初位置到M′N′离开磁场，图甲表示该过程的任意一个位置，切割磁感线的有效长度为M1A与N1B之和，即为M1M′长度的2倍，此时电动势E＝2Bvtv，线框受的安培力F＝2BIvt＝误．，图象是开口向上的抛物线，故A、C错如图乙所示，线框的右端M2N2刚好出磁场时，左端Q2P2恰与MP共线，此后一段时间内有效长度不变，一直到线框的左端与M′N′重合，这段时间内电流不变，安培力大小不变；最后一段时间如图丙所示，从匀速运动至M2N2开始计时，有效长度为A′C′＝l－2vt′，电动势E′＝B(l－2vt′)v，线框受的安培力F′＝，图象是开口向上的抛物线，故D错误，B正确．9.(多选)如图所示，正方形线框的边长为L，电容器的电容为C.正方形线框的一半放在垂直纸面向里的匀强磁场中，当磁感应强度以k为变化率均匀减小时，则()A．线框产生的感应电动势大小为kL2B．电压表没有读数C．a点的电势高于b点的电势D．电容器所带的电荷量为零【答案】BC【解析】由于线框的一半放在磁场中，因此线框产生的感应电动势大小为，A错误；由于线框所产生的感应电动势是恒定的，且线框连接了一个电容器，相当于电路断路，外电压等于电动势，内电压为零，而接电压表的这部分相当于回路的内部，因此，电压表两端无电压，电压表没有读数，B正确；根据楞次定律可以判断，a点的电势高于b点的电势，C正确；电容器所带电荷量为Q＝C，D错误．10.(多选)如图所示，在一竖直平面内的三条平行导线串有两个电阻R和R2，导体棒1PQ与三条导线均接触良好．匀强磁场的方向垂直纸面向里，导体棒的电阻可忽略．若导体棒向左加速运动，则()A．流经R的电流方向向上B．流经R2的电流方向向下1C．流经R的电流方向向下D．流经R2的电流方向向上1【答案】AD【解析】导体棒向左加速运动，由右手定则可判断出，导体棒PQ中感应电动势方向从P到Q，PQ上半部分与R1构成闭合回路，流经R1的电流方向向上，选项A正确，C错误．PQ下半部分与R构成闭合回路，流经R2的电流方向向上，选项D正确，B2错误．11.(多选)用一根横截面为S、电阻率为ρ的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径．如图所示，在ab的左侧存在一个匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率＝k(k＜0)．则()A．圆环中产生逆时针方向的感应电流B．圆环具有扩张的趋势C．圆环中感应电流的大小为||D．图中a、b两点间的电势差大小为＝|πkr2|Uab【答案】BD【解析】由题意可知磁感应强度均匀减小，穿过圆环的磁通量减小，根据楞次定律可以判断，圆环中产生顺时针方向的感应电流，圆环具有扩张的趋势，故A错误，B正确；圆环中产生的感应电动势为E＝＝S＝|πr2k|，圆环的电阻为R＝ρ＝，所以圆环中感应电流的大小为I＝＝||，故C错误；图中a、b两点间的电势差Uab ＝I×R＝|πkr2|，故D正确．12.如图甲所示，将长方形导线框abcd垂直磁场方向放入匀强磁场B中，规定垂直ab 边向右为ab边所受安培力F的正方向，F随时间的变化关系如图乙所示．选取垂直纸面向里为磁感应强度B的正方向，不考虑线圈的形变，则B随时间t的变化关系可能是下列选项中的()【答案】ABD【解析】0～1s时间内，ab边受安培力向左逐渐减小，故可知线圈有收缩的趋势，可θ 为：L ＝2xtan ，则回路的总电阻为：R ＝R(2xtan ＋)，知磁通量减小，磁感应强度 B 逐渐减小；同理，在 1～2 s 内 ab 边受安培力向右逐渐增大，故可知线圈有扩张的趋势，可知磁通量增加，磁感应强度 B 逐渐增加；2～3 s 及3～4 s 与 0～1 s 和 1～2 s 相同，故由 B －t 图线可知，选项 A 、B 、D 正确．13.(多选)如图所示，在方向竖直向下、磁感应强度为 B 的匀强磁场中，沿水平面固定一个 V 字型金属框架 CAD ，已知∠A ＝，导体棒 EF 在框架上从 A 点开始在拉力 F 作用下，沿垂直 EF 方向以速度 v 匀速向右平移，使导体棒和框架始终构成等腰三角形回路．已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为 R ，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好．关于回路中的电流 I 、拉力 F 和电路消耗的电功率 P 与水平移动的距离 x 变化规律的图象中正确的是()【答案】ACD【解析】设导体棒运动时间为 t 时，通过的位移为 x ＝vt ，则连入电路的导体棒的长度总则电流与 t 的关系式为：I ＝＝＝，式中各量均一定，则 I 为定值，故 A 正确，B 错误；外力 F 与安培P＝I2R＝I2R(2xtan＋)，则P与x成正比，故D正确．力大小相等，则F＝BIL＝BI·2x·tan，F与x成正比，故C正确；运动x时的功率为：总14.如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正．则下面关于感应电流I和cd所受安培力F随时间t变化的图象正确的是()A．B．C．D．【答案】AC【解析】0－2s内，磁场的方向垂直纸面向里，且逐渐减小，根据楞次定律，感应电流的方向为顺时针方向，为正值．根据法拉第电磁感应定律E＝＝B0S为定值，则感应电流为定值I1＝.在2－3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据楞次定律，感应电流方向为顺时针方向，为正值，大小与0－2s内相同．在3－4，s内，磁感应强度垂直纸面向外，且逐渐减小，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0－2s内相同．在4－6s内，磁感应强度方向垂直纸面向里，且逐渐增大，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0－2s内相同．故A正确，B错误；在0－2s内，磁场的方向垂直纸面向里，且逐渐减小，电流恒定不变，根据F A＝BIL，则安培力逐渐减小，cd边所受安培力方向向右，为负值.0时刻安培力大小为F＝2B0I0L.在2s－3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据F A＝BIL，则安培力逐渐增大，cd边所受安培力方向向左，为正值，3s 末安培力大小为B0I0L.在3－4s内，磁感应强度方向垂直纸面向外，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向右，为负值，第4s初的安培力大小为BIL.在4－6s内，磁感应强度方向垂直纸面向里，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向左，6s末的安培力大小2B0I0L.故C正确，D错误．二、计算题15.如图甲所示，空间存在一有界匀强磁场，磁场的左边界如虚线所示，虚线右侧足够大区域存在磁场，磁场方向竖直向下．在光滑绝缘水平面内有一长方形金属线框，ab 边长为l＝0.2m，线框质量m＝0.1kg、电阻R＝0.1Ω在水平向右的外力F作用下，以初速度v0＝1m/s匀加速进入磁场，外力F大小随时间t变化的图线如图乙所示．以线框右边刚进入磁场时开始计时，求：(1)匀强磁场的磁感应强度B；(2)线框进入磁场的过程中，通过线框横截面的电荷量q；(3)若线框进入磁场过程中F做功为WF＝0.27J，求在此过程中线框产生的焦耳热Q.【答案】(1)0.5T(2)0.75C(3)0.12J【解析】由F－t图象可知，当线框全部进入磁场后，F＝0.2N，线框的加速度a＝＝2m/s2，t＝0时刻线框所受的安培力FA＝BIl＝且F＝0.3N，由牛顿第二定律：F－FA＝ma，解得B＝0.5T.(2)线框进入磁场过程通过横截面电荷量q＝t，由法拉第电磁感应定律得：由闭合电路欧姆定律得：＝＝N，，解得电荷量q＝＝，由匀变速直线运动得：x＝vt＋at2＝0.75m，代入上式，解得q＝0.75C.(3)线框进入磁场过程，由能量守恒定律：WF＝Q＋mv2－mv，v＝v0＋at解得：Q＝0.12J16.如图所示，电阻为2R的金属环，沿直径装有一根长为l，电阻为R的金属杆．金属环的一半处在磁感应强度为B、垂直环面的匀强磁场中，现让金属环在外力驱动下，绕中心轴O以角速度ω匀速转动，求外力驱动金属环转动的功率．(轴的摩擦不计)【答案】【解析】金属环匀速转动时处在磁场中的金属杆切割磁感线产生感应电动势E，相当于闭合回路的电源，其中E＝B·＝B··＝Bl2ω，＝金属杆与金属环构成闭合回路，该电路的总电阻为：R＝r＋R＝＋＋总外R，该电路的总电功率为P＝＝＝电根据能量转化守恒定律P＝P＝.外电17.如图所示，用质量为m、电阻为R的均匀导线做成边长为l的单匝正方形线框MNPQ，线框每一边的电阻都相等．将线框置于光滑绝缘的水平面上．在线框的右侧存在垂直水平面向里的有界匀强磁场，磁场边界间的距离为2l，磁感应强度为B.在垂直MN边的水平拉力作用下，线框以垂直磁场边界的速度v匀速穿过磁场．在运动过程中线框平面水平，且MN边与磁场的边界始终平行．求：(1)线框MN边刚进入磁场时，线框中感应电流的大小；(2)线框MN边刚进入磁场时，M、N两点间的电压；UMN(3)在线框从MN边刚进入磁场到PQ边刚穿出磁场的过程中，水平拉力对线框所做的功W.【答案】(1)(2)Blv(3)【解析】(1)线框MN边在磁场中运动时，感应电动势E＝Blv线框中的感应电流I＝＝(2)M、N两点间的电压＝E＝BlvUMN(3)只有MN边在磁场中时，线框运动的时间t＝此过程线框中产生的焦耳热Q＝I2Rt＝同理，只有PQ边在磁场中运动时线框中产生的焦耳热Q＝根据能量守恒定律得水平拉力做功W＝2Q＝.18.如图所示，一根电阻为R＝12Ω的电阻丝做成一个半径为r＝1m的圆形导线框，竖直放置在水平匀强磁场中，线框平面与磁场方向垂直，磁感应强度为B＝0.2T．现有一根质量为m＝0.1kg、电阻不计的导体棒，自圆形导线框最高点由静止起沿线框下落，在下落过程中始终与线框良好接触，已知下落距离为时，棒的速度大小为v1＝m/s，下落到经过圆心时棒的速度大小为v2＝m/s，试求：(取g＝10m/s2)(1)画出下落距离为时的等效电路图，并求出此时棒产生的感应电动势大小；(2)下落距离为时棒的加速度的大小；(3)从开始下落到经过圆心过程中棒克服安培力做的功及线框中产生的热量．【答案】(1)等效电路图见解析图0.92V(2)8.8m/s2(3)0.44J0.44J【解析】(1)等效电路图如图．导体棒下落时，外电路的电阻并联后总电阻为R＝外产生感应电动势E＝B·2r·cos30°·v1≈0.92V＝R，(2)F＝BI·2rcos30°＝B·安而a＝＝g－·2rcos30°，＝8.8m/s2.(3)由开始下落到经过圆心，应用动能定理有mg r－W＝mv－0，安故克服安培力做的功W＝－W＝mg r－mv≈0.44J安所以Q＝W＝0.44J.。

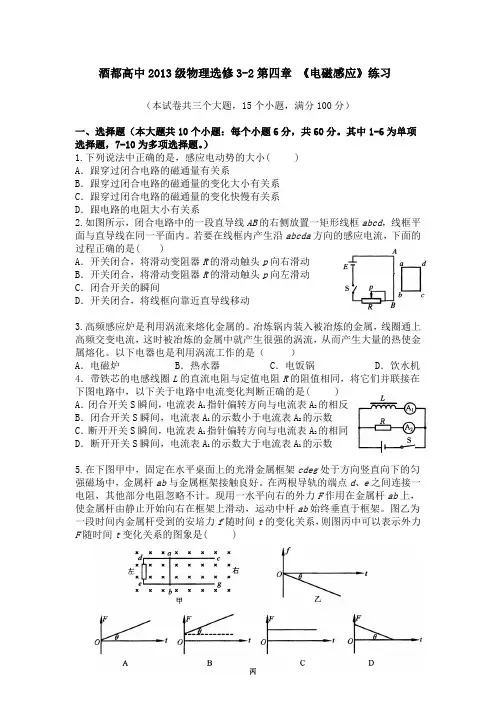

物理选修3-2第四章《电磁感应》练习

酒都高中2013级物理选修3-2第四章《电磁感应》练习（本试卷共三个大题，15个小题，满分100分）一、选择题（本大题共10个小题：每个小题6分，共60分。

其中1-6为单项选择题，7-10为多项选择题。

）1.下列说法中正确的是，感应电动势的大小( ) A ．跟穿过闭合电路的磁通量有关系B ．跟穿过闭合电路的磁通量的变化大小有关系C ．跟穿过闭合电路的磁通量的变化快慢有关系D ．跟电路的电阻大小有关系2.如图所示，闭合电路中的一段直导线AB 的右侧放置一矩形线框abcd ，线框平面与直导线在同一平面内。

若要在线框内产生沿abcda 方向的感应电流，下面的过程正确的是( )A ．开关闭合，将滑动变阻器R 的滑动触头p 向右滑动B ．开关闭合，将滑动变阻器R 的滑动触头p 向左滑动C ．闭合开关的瞬间D ．开关闭合，将线框向靠近直导线移动3.高频感应炉是利用涡流来熔化金属的。

冶炼锅内装入被冶炼的金属，线圈通上高频交变电流，这时被冶炼的金属中就产生很强的涡流，从而产生大量的热使金属熔化。

以下电器也是利用涡流工作的是（）A ．电磁炉B ．热水器C ．电饭锅D ．饮水机 4．带铁芯的电感线圈L 的直流电阻与定值电阻R 的阻值相同，将它们并联接在下图电路中，以下关于电路中电流变化判断正确的是( )A ．闭合开关S 瞬间，电流表A 1指针偏转方向与电流表A 2的相反B ．闭合开关S 瞬间，电流表A 1的示数小于电流表A 2的示数C ．断开开关S 瞬间，电流表A 1指针偏转方向与电流表A 2的相同D ．断开开关S 瞬间，电流表A 1的示数大于电流表A 1的示数5.在下图甲中，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中，金属杆ab 与金属框架接触良好。

在两根导轨的端点d 、e 之间连接一电阻，其他部分电阻忽略不计。

现用一水平向右的外力F 作用在金属杆ab 上，使金属杆由静止开始向右在框架上滑动，运动中杆ab 始终垂直于框架。

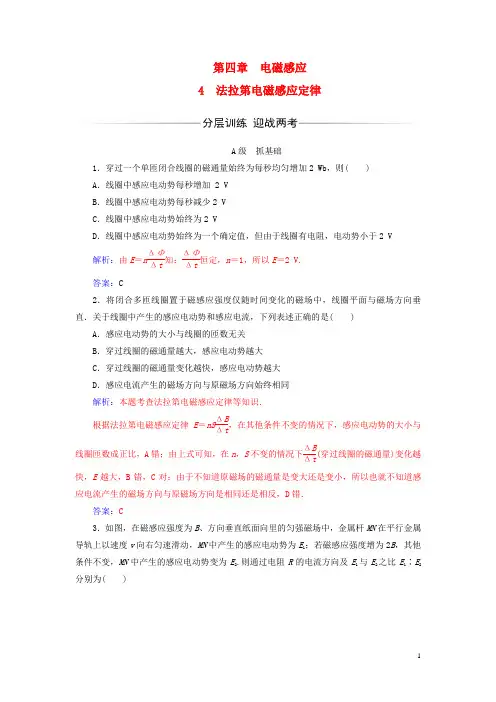

高中物理第四章电磁感应 4 法拉第电磁感应定律练习

第四章电磁感应 4 法拉第电磁感应定律A 级抓基础1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2 Wb ，则( ) A ．线圈中感应电动势每秒增加 2 V B ．线圈中感应电动势每秒减少2 V C ．线圈中感应电动势始终为2 VD ．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2 V 解析：由E ＝n ΔΦΔt 知：ΔΦΔt 恒定，n ＝1，所以E ＝2 V.答案：C2．将闭合多匝线圈置于磁感应强度仅随时间变化的磁场中，线圈平面与磁场方向垂直．关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同解析：本题考查法拉第电磁感应定律等知识．根据法拉第电磁感应定律E ＝nS ΔBΔt ，在其他条件不变的情况下，感应电动势的大小与线圈匝数成正比，A 错；由上式可知，在n ，S 不变的情况下ΔBΔt (穿过线圈的磁通量)变化越快，E 越大，B 错，C 对；由于不知道原磁场的磁通量是变大还是变小，所以也就不知道感应电流产生的磁场方向与原磁场方向是相同还是相反，D 错．答案：C3．如图，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E 1；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2.则通过电阻R 的电流方向及E 1与E 2之比E 1∶E 2分别为( )A ．c →a ，2∶1B ．a →c ，2∶1C ．a →c ，1∶2D ．c →a ，1∶2解析：由右手定则判断可知，MN 中产生的感应电流方向为N →M ，则通过电阻R 的电流方向为a →c .MN 产生的感应电动势公式为E ＝BLv ，其他条件不变，E 与B 成正比，则得E 1∶E 2＝1∶2.答案：C4.如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ 沿导轨从MN 处匀速运动到M ′N ′的过程中，棒上感应电动势E 随时间t 变化的图象，可能正确的是( )解析：金属棒PQ 在进磁场前和出磁场后，不产生感应电动势，而在磁场中，由于匀速运动所以产生的感应电动势不变，故正确选项为A.答案：A5．一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( )A.12 B ．1 C ．2D ．4解析：设原磁感应强度为B ，线框面积为S ，第一次在1 s 内将磁感应强度增大为原来的两倍，即变为2B ，感应电动势为E 1＝ΔBS Δt ＝（2B －B ）S t ＝BSt；第二次在1 s 内将线框面积均匀的减小到原来的一半，即变为12S ，感应电动势大小为E 2＝2B ΔS Δt ＝2B ⎝ ⎛⎭⎪⎫S －12S t ＝BSt，所以有E 1E 2＝1，选项B 正确．答案：BB级提能力6．一矩形线圈abcd位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图甲所示)，磁感应强度B随时间t变化的规律如图乙所示．以I表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，则能正确表示线圈中电流I随时间t变化规律的是( )解析：0～1 s内磁感应强度均匀增大，根据楞次定律和法拉第电磁感应定律可判定，感应电流为逆时针(为负值)、大小为定值，A、B错误；4 ～5 s内磁感应强度恒定，穿过线圈abcd的磁通量不变化，无感应电流，D错误．答案：C7．如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平初速度v0抛出，设在整个过程中棒的方向不变且不计空气阻力，则在金属棒运动过程中产生的感应电动势大小变化情况是( )A．越来越大 B．越来越小C．保持不变 D．无法判断解析：金属棒水平抛出后，在垂直于磁场方向上的速度不变，由E＝BLv知，电动势也不变，故C正确．答案：C8．如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5 m，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN垂直于导轨放置，质量为0.2 kg，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T．将导体棒MN由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN的运动速度以及小灯泡消耗的电功率分别为多少(重力加速度g取10 m/s2，sin 37°＝0.6)?解析：导体棒做匀速直线运动，处于平衡状态，由平衡条件得：mg sin θ＝μmg cos θ＋B 2L 2vR ＋r，解得：v ＝5 m/s ；导体棒产生的感应电动势：E ＝BLv ，电路电流：I ＝ER ＋r，灯泡消耗的功率：P ＝I 2R ，解得：P ＝1 W.9．如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动：BIL ＝mg ，①解得：B ＝mg IL.②(2)感应电动势E ＝BLv ，③ 感应电流I ＝E R，④由②③④解得：v ＝I 2Rmg.(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m .机械能守恒12mv 2m ＝mgh ，感应电动势的最大值E m ＝BLv m ，感应电流的最大值I m ＝E m R，解得：I m ＝mg 2ghIR. 10．如图所示，用相同的均匀导线制成的两个圆环a 和b ，已知b 的半径是a 的两倍，若在a 内存在着随时间均匀变化的磁场，b 在磁场外，MN 两点间的电势差为U ；若该磁场存在于b 内，a 在磁场外，MN 两点间的电势差为多少(MN 在连接两环的导线的中点，该连接导线的长度不计)?解析：磁场的变化引起磁通量的变化，从而使闭合电路产生感应电流．由题意，磁场随时间均匀变化，设磁场的变化率为ΔBΔt ，a 的半径为r ，则b 的半径为2r ，线圈导线单位长电阻为R 0.线圈a 的电阻为R 0＝2πrR 0，线圈b 的电阻为R b ＝4πrR 0.因此有R b ＝2R a .当线圈a 在磁场中时，a 相当于电源，根据法拉第电磁感应定律，电动势为E a ＝ΔB Δt πr 2，当线圈b 在磁场中时，b 相当于电源，所以，E b ＝ΔB Δtπ(2r )2＝4E a ， U 是a 为电源时的路端电压，由闭合电路欧姆定律，U ＝E aR a ＋R bR b ，设U b 是b 为电源时的路端电压，同理有U b ＝E bR b ＋R aR a ，将上面各式联立解得：U b ＝2U .11．匀强磁场的磁感应强度B ＝0.2 T ，磁场宽度l ＝3 m ，一正方形金属框边长ad ＝l ′＝1 m ，每边的电阻r ＝0.2 Ω，金属框以v ＝10 m/s 的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如下图所示．求：(1)画出金属框穿过磁场区域的过程中，金属框内感应电流的I －t 图线； (2)画出ab 两端电压的U －t 图线．解析：线框的运动过程分为三个阶段：第一阶段cd 相当于电源，ab 为等效外电路；第二阶段cd 和ab 相当于开路时两并联的电源；第三阶段ab 相当于电源，cd 相当于外电路，如下图所示．在第一阶段，有I 1＝Er ＋3r ＝Bl ′v4r＝2.5 A.感应电流方向沿逆时针方向，持续时间为：t 1＝l ′v ＝110 s ＝0.1 s.ab 两端的电压为：U 1＝I 1·r ＝2.5×0.2 V ＝0.5 V ，在第二阶段，有：I 2＝0，U 2＝E ＝Bl ′v ＝2 V ，t 2＝0.2 s.在第三阶段，有I 3＝E4r ＝2.5 A.感应电流方向为顺时针方向．U 3＝I 3×3r ＝1.5 V ，t 3＝0.1 s.规定逆时针方向为电流正方向，故I －t 图象和ab 两端的U －t 图象分别如下图所示．。

高中物理第四章电磁感应定律应用限时练习新人教选修

4.4 磁感应定律一．选择题（本题共25个小题，其中为2、9、14、16、20、21、23小题为多选）1.．下列说法正确的是( )A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中的磁通量越大，线圈中产生的感应电动势一定越大C．线圈处在磁场越强的位置，线圈中产生的感应电动势一定越大D．线圈中磁通量变化越快，线圈中产生的感应电动势越大2．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面内的、电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、2v速度匀速拉出磁场，则导体框从两个方向穿越磁场边界的过程中( )A．导体框中产生的感应电流方向相同B．外力所做的功相同C．导体框ab边两端电势差相同D．通过导体框截面的电量相同3.水平放置的金属框架cdef处于如图9－2－1所示的匀强磁场中，金属棒ab处于粗糙的框架上且接触良好，从某时刻开始，磁感应强度均匀增大，金属棒ab始终保持静止，则( )A．ab中电流增大，ab棒所受摩擦力增大B．ab中电流不变，ab棒所受摩擦力不变C．ab中电流不变，ab棒所受摩擦力增大D．ab中电流增大，ab棒所受摩擦力不变4．如图所示，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速运动，MN中产生的感应电动势为E1；若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E 2.则通过电阻R的电流方向及E1与E2之比分别为( )A．c→a；2∶1 B．a→c；2∶1C．a→c；1∶2 D．c→a；1∶25．一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势比值为( )A.12B．1 C．2 D．46．如图所示，螺线管的导线的两端与两平行金属板相接，一个带负电的小球用丝线悬挂在两金属板间，并处于静止状态，若条形磁铁突然插入线圈时，小球的运动情况是( )A．向左摆动B．向右摆动C．保持静止D．无法判定7．如图所示，与直导线AB共面的轻质闭合金属圆环竖直放置，两者彼此绝缘，环心位于AB的上方．当AB中通有由A至B的电流且强度不断增大的过程中，关于圆环运动情况以下叙述正确的是( ) A．向下平动B．向上平动C．转动：上半部向纸内，下半部向纸外D．转动：下半部向纸内，上半部向纸外8．如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h处，由静止开始下落，最后落在水平地面上．磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触．若不计空气阻力，重力加速度为g，下列说法中正确的是( )A．在磁铁下落整个过程中，圆环中的感应电流方向先逆时针后顺时针(从上向下看圆环)B．磁铁整个下落过程中，所受线圈对它作用力先竖直向上后竖直向下C．磁铁在整个下落过程中，它的机械能不变D．磁铁落地时的速率一定等于2gh9．如图，矩形金属线圈abcd从高处自由落下，通过一有界的匀强磁场，线圈平面保持竖直且和磁场方向垂直，不计空气阻力，则( )A．ab边刚进入磁场时，ab边所受安培力方向竖直向上B．ab边刚离开磁场时，dc边感应电流方向从d到cC．线圈全部进入磁场内运动时，感应电流为零D．重力所做的功等于线圈产生的总热量10．如图为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称．在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY运动(O是线圈中心)，则( )A．从X到O，电流由E经流向F，先增大再减小B．从X到O，电流由F经流向E，先减小再增大C．从O到Y，电流由F经流向E，先减小再增大D．从O到Y，电流由E经流向F，先增大后减小11．如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直．则下列各图中哪一个可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律( )A B C D12．如图所示，用两根相同的导线绕成匝数分别为n1和n2的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直．当磁感应强度随时间均匀变化时，两线圈中的感应电流之比I A∶I B为( )A.n1n2B.n2n1C.n21n22D.n22n2113．矩形导线框固定在匀强磁场中，如图甲所示．磁感线的方向与导线框所在平面垂直，规定磁场的正方向为垂直纸面向里，磁感应强度B随时间t变化的规律如图乙所示，则( )甲乙A．从0到t1时间内，导线框中电流的方向为abcdaB．从0到t1时间内，导线框中电流越来越小C．从0到t2时间内，导线框中电流的方向始终为adcbaD．从0到t2时间内，导线框ab边受到的安培力越来越大14．如图所示，MN、PQ是间距为L的平行光滑金属导轨，置于磁感强度为B，方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R的电阻．一根与导轨接触良好、有效阻值为R2的金属导线ab垂直导轨放置，并在水平外力F的作用下以速度v向右匀速运动，不计导轨电阻，则( ) A．通过电阻R的电流方向为P→R→MB．ab两点间的电压为BLvC．a端电势比b端高D．外力F做的功等于电路中产生的焦耳热15．如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R，边长是L，自线框从左边界进入磁场时开始计时，在外力作用下由静止开始，以垂直于磁场边界的恒定加速度a进人磁场区域，t1时刻线框全部进入磁场．规定顺时针方向为感应电流I的正方向．外力大小为F，线框中电功率的瞬时值为P，通过导体横截面的电荷量为q，其中P－t图象为抛物线．则这些量随时间变化的关系正确的是( )A B C D16．在磁感应强度为B的匀强磁场中，有一与磁场方向垂直长度为L的金属杆aO，已知ab＝bc＝cO＝L/3，a、c与磁场中以O为圆心的同心圆金属轨道始终接触良好．一电容为C的电容器接在轨道上，如图所示，当金属杆在与磁场垂直的平面内以O为轴，以角速度ω顺时针匀速转动时( )A．U ac＝2U abB．U ac＝2U bOC ．电容器带电量Q ＝49BL 2ωC D ．若在eO 间连接—个理想电压表，则电压表示数为零17．如图所示，竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平速度v 0抛出，设整个过程中棒的取向不变，且不计空气阻力，则金属棒运动过程中产生的感应电动势的大小变化情况应是( )A ．越来越大B ．越来越小C ．保持不变D ．无法判断．18．如图所示，把总电阻为2R 的均匀电阻丝焊接成一半径为a 的圆环，水平固定在竖直向下的匀强磁场中，一长度为2a 、电阻等于R 、粗细均匀的金属棒放在圆环上，与圆环始终保持良好的接触．当金属棒以恒定速度v 向右移动，且经过圆心时，棒两端的电压U MN 为( )A ．BavB ．2BavC.23BavD.43Bav19．如图，匀强磁场和竖直导轨所在面垂直，金属棒ab 可在导轨上无摩擦滑动，在金属棒、导轨和电阻组成的闭合回路中，除电阻R 外，其余电阻均不计，在ab 下滑过程中( )A ．由于ab 下落时只有重力做功，所以机械能守恒B ．ab 到稳定速度前，其减少的重力势能全部转化为电阻R 的内能C ．ab 达到稳定速度后，其减少的重力势能全部转化为电阻R 的内能D ．ab 达到稳定速度后，安培力不再对ab 做功20．如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab 与导轨接触良好可沿导轨滑动，开始时电键S 断开，当ab 杆由静止下滑一段时间后闭S ，则从S 闭合开始计时，ab 杆的速度v 与时间t 的关系图象可能正确的是( )A B C D21．如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经表示．左线圈连着平行导轨M 和N ，导轨电阻不计，在导轨垂直方向上放着金属棒ab ，金属棒处于垂直于纸面向外的匀强磁场中，下列说法中正确的是( )A ．当金属棒向右匀速运动时，a 点电势高于b 点，c 点电势高于d 点B ．当金属棒向右匀速运动时，b 点电势高于a 点，c 、d 点为等电势C ．当金属棒向右加速运动时，b 点电势高于a 点，c 点电势高于d 点D ．当金属棒向右加速运动时，b 点电势高于a 点，d 点电势高于c 点22．如图所示，平行于y 轴的导体棒以速度v 向右做匀速直线运动，经过半径为R 、磁感应强度为B 的圆形匀强磁场区域，导体棒中的感应电动势ε与导体棒位置x 关系的图象是( )23．如图所示，一导线弯成半径为a 的半圆形闭合回路．虚线MN 右侧有磁感应强度为B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直．从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是( )A ．感应电流方向不变B ．CD 段直导线始终不受安培力C ．感应电动势最大值E m ＝BavD ．感应电动势平均值E －＝14πBav 24．如图所示，一导体圆环位于纸面内，O 为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM 可绕O 转动，M 端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R.杆OM 以匀角速度ω逆时针转动，t ＝0时恰好在图示位置．规定从a 到b 流经电阻R 的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t ＝0开始转动一周的过程中，电流随ωt 变化的图象是( )25．穿过某闭合回路的磁通量φ随时间t 变化的图象分别如图①～④所示，下列说法正确的是( )A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内产生的感应电动势大于t1～t2时间内产生的感应电动势D．图④产生的感应电动势先变大再变小Ⅱ卷26．如图(a)所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路．线圈的半径为r1.在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图(b)所示．图线与横、纵轴的截距分别为t0和B0，导线的电阻不计．求0至t1时间内(1)通过电阻R1上的电流大小和方向；(2)通过电阻R1上的电量q及电阻R1上产生的热量．27．如图所示，水平面内固定着足够长且光滑的平行金属轨道，轨道间距L＝0.40m，轨道左侧连接一定值电阻R＝0.80Ω.将一金属直导线ab垂直放置在轨道上形成闭合回路，导线ab的质量m＝0.10kg、电阻r＝0.20Ω，回路中其余电阻不计．整个电路处在磁感应强度B＝0.50T的匀强磁场中，B的方向与轨道平面垂直．导线ab 在水平向右的拉力F 作用下，沿力的方向以加速度a ＝2.0m/s 2由静止开始做匀加速直线运动，求：(1)5s 末的感应电动势大小；(2)5s 末通过R 电流的大小和方向；(3)5s 末作用在ab 金属杆上的水平拉力F 的大小．电磁感应定律限时练习题参考答案一．选择题（每题4分，共计分。

第4章电磁感应同步练习

第4章电磁感应同步练习2019 大家把理论知识复习好的同时, 也应该要多做题, 从题中找到自己的不足, 及时学懂, 下面是查字典物理网小编为大家整理的第4章电磁感应同步练习, 希望对大家有帮助。

一、选择题:1.闭合电路的一部分导线ab处于匀强磁场中, 图1中各情况下导线都在纸面内运动, 那么下列判断中正确的是 [ ]A.都会产生感应电流B.都不会产生感应电流C.甲、乙不会产生感应电流, 丙、丁会产生感应电流D.甲、丙会产生感应电流, 乙、丁不会产生感应电流2.如图2所示, 矩形线框abcd的一边ad恰与长直导线重合(互相绝缘).现使线框绕不同的轴转动, 能使框中产生感应电流的是 [ ]A.绕ad边为轴转动B.绕oo为轴转动C.绕bc边为轴转动D.绕ab边为轴转动3.关于产生感应电流的条件, 以下说法中错误的是 [ ]A.闭合电路在磁场中运动, 闭合电路中就一定会有感应电流B.闭合电路在磁场中作切割磁感线运动, 闭合电路中一定会有感应电流C.穿过闭合电路的磁通为零的瞬间, 闭合电路中一定不会产生感应电流D.无论用什么.法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流4.垂直恒定的匀强磁场方向放置一个闭合圆线圈, 能使线圈中产生感应电流的运动是 [ ]A.线圈沿自身所在的平面匀速运动B.线圈沿自身所在的平面加速运动C.线圈绕任意一条直径匀速转动D.线圈绕任意一条直径变速转动5.一均匀扁平条形磁铁与一线圈共面, 磁铁中心与圆心O重合(图3).下列运动中能使线圈中产生感应电流的是 [ ]A.N极向外、S极向里绕O点转动B.N极向里、S极向外, 绕O点转动C.在线圈平面内磁铁绕O点顺时针向转动D.垂直线圈平面磁铁向纸外运动6.在图4的直角坐标系中, 矩形线圈两对边中点分别在y轴和z轴上。

匀强磁场与y轴平行。

线圈如何运动可产生感应电流 [ ]A.绕x轴旋转B.绕y轴旋转C.绕z轴旋转D.向x轴正向平移要多练习, 知道自己的不足, 对大家的学习有所帮助, 以下是查字典物理网为大家总结的第4章电磁感应同步练习, 希望大家喜欢。

高中物理第四章第五节电磁感应规律的应用练习题附答案

1.如图4－5－14所示，一个闭合线圈静止于磁场中，由于磁场强弱的变化，而使线圈中产生了感应电动势，下列说法中正确的是( )A ．磁场变化时，会在这个空间中激发一种电场B ．使电荷定向移动形成电流的力是磁场力C ．使电荷定向移动形成电流的力是电场力D ．以上说法都不对答案：AC2.如图4－5－15所示，一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动，当磁感应强度均匀增大时，此粒子的动能将( )A ．不变B ．增加C ．减少D ．以上情况都有可能答案：B3.在匀强磁场中，ab 、cd 两根导体棒沿两根导轨分别以速度v 1、v 2滑动，如图4－5－16所示，下列情况中，能使电容器获得最多电荷量且左边极板带正电的是( )A ．v 1＝v 2，方向都向右B ．v 1＝v 2，方向都向左C ．v 1>v 2，v 1向右，v 2向左D ．v 1>v 2，v 1向左，v 2向右解析：选C.导体棒切割磁感线，产生的感应电动势E ab ＝Bl v 1、E cd ＝Bl v 2，当两导体棒同向运动时总电动势E ＝|E ab －E cd |，当两导体棒反向运动时，E ＝|E ab ＋E cd |.所以反向时电动势较大，回路中感应电流较大，电容器极板电压较大，带电荷量多，为使左板带正电，回路中电流应为b →a →c →d ，ab 棒电动势方向由b →a ，cd 棒中电动势由c →d ，根据右手定则，ab 棒向右运动，cd 棒向左运动，综上，C 项正确．4.如图4－5－17所示，水平放置的光滑导轨处在匀强磁场中，质量为m 的金属杆与导轨接触良好．今给杆以向右的初速度v 0，则在金属杆向右运动的整个过程中( )A ．杆向右做匀减速运动，直到停止B ．杆向右做加速度减小的减速运动，直到停止C ．杆向右做加速度增大的减速运动，直到停止D ．回路中产生的焦耳热Q ＝12m v 02答案：BD5.(2010年清华附中高二测试)磁感应强度为B 的匀强磁场仅存在于边界为2L 的正方形范围内，一电阻为R ，边长为L 的正方形导线框abcd ，沿垂直于磁感线方向以速度v 匀速通过磁场，如图4－5－18所示，从ab 刚开始进入磁场开始图4－5－14 图4－5－15 图4－5－16 图4－5－17图4－5－18计时，画出穿过线框的磁通量随时间的变化图象及匀速通过磁场时所受外力图象，如图4－5－19所示，其中正确的是( )图4－5－19答案：AC6．(2009年高考广东卷)如图4－5－20甲所示，一个电阻值为R ，匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路，线圈的半径为r 1，在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示．图线与横、纵轴的截距分别为t 0和B 0.导线的电阻不计，求0至t 1时间内(1)通过电阻R 1上的电流大小和方向；(2)通过电阻R 1上的电量q 及电阻R 1上产生的热量．图4－5－20解析：(1)根据法拉第电磁感应定律，电路中产生的感应电动势：E ＝n ΔΦΔt ＝n ΔB Δt ·S ＝n ·B 0t 0πr 22通过电阻R 1上的电流：I ＝E R ＋R 1＝E 3R＝n πB 0r 223Rt 0 根据楞次定律，可判定流经电阻R 1的电流方向从b 到a(2)在0至t 1时间内通过电阻R 1的电量q ＝It 1＝n πB 0r 22t 13Rt 0电阻R 1上产生的热量Q ＝I 2R 1t 1＝2n 2π2B 02r 24t 19Rt 02. 答案：见解析。

高中物理第四章电磁感应现象练习新人教选修

电磁感应现象时间：45分钟分值：100分一选择题（每题4分，共80分）1．【郭】如图所示，通电直导线下边有一个矩形线框，线框平面与直导线共面．若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将( )A．逐渐增大B．逐渐减小C．保持不变D．不能确定2．【郭】下列情况中都是线框在磁场中切割磁感线运动，其中线框中有感应电流的是( )3．【郭】某磁场磁感线如图2所示，有一铜线圈自图示A处落至B处，在下落过程中，自上向下看，线圈中感应电流的方向是( )A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针4．【郭】如图所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则( )A．线框中有感应电流，且按顺时针方向B．线框中有感应电流，且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零，所以线框中没有感应电流5．【郭】如左图所示，蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是( )A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同，但转速小于磁铁转速D．线圈静止不动6．【郭】如上右图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( )A．P、Q将相互靠拢 B．P、Q将相互远离C．磁铁的加速度仍为g D．磁铁的加速度小于g7. 【郭】如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB的正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向上的运动趋势的判断正确的是( )A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右8. 【牛】如图所示，通电螺线管置于闭合金属环a的轴线上，当螺线管中电流I减小时( )A．环有缩小的趋势以阻碍原磁通量的减小B．环有扩大的趋势以阻碍原磁通量的减小C．环有缩小的趋势以阻碍原磁通量的增大D．环有扩大的趋势以阻碍原磁通量的增大9. 【牛】在电磁学的发展过程中，许多科学家做出了贡献．下列说法正确的是( )A．奥斯特发现了电流磁效应；法拉第发现了电磁感应现象B．麦克斯韦预言了电磁波；楞次用实验证实了电磁波的存在C．库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值D．安培发现了磁场对运动电荷的作用规律；洛伦兹发现了磁场对电流的作用规律10. 【牛】电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图13所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电11. 【牛】直导线ab放在如图14所示的水平导体框架上，构成一个闭合回路．长直导线cd和框架处在同一个平面内，且cd和ab平行，当cd中通有电流时，发现ab向左滑动．关于cd中的电流下列说法正确的是( )A．电流肯定在增大，不论电流是什么方向B．电流肯定在减小，不论电流是什么方向C．电流大小恒定，方向由c到dD．电流大小恒定，方向由d到c12. 【牛】如图所示是一种延时开关．S2闭合，当S1闭合时，电磁铁F将衔铁D吸下，将C线路接通．当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放，则( )A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的电键S2，无延时作用D．如果断开B线圈的电键S2，延时将变长13. 【牛】绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、开关相连，如图所示．闭合开关的瞬间，铝环跳起一定高度．保持开关闭合，下列现象正确的是( )A．铝环停留在这一高度，直到断开开关铝环回落B．铝环不断升高，直到断开开关铝环回落C．铝环回落，断开开关时铝环又跳起D．铝环回落，断开开关时铝环不再跳起14. 【牛】如图所示，通电螺线管置于水平放置的两根光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别放在螺线管的左右两侧．保持开关闭合，最初两金属棒处于静止状态，当滑动变阻器的滑动触头向左滑动时，ab和cd棒的运动情况是( ) A．ab向左，cd向右B．ab向右，cd向左C．ab，cd都向右运动D．ab，cd都不动15. 【牛】一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图18所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是( )A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑动头向c端移动时D．在S已向a闭合的情况下，将R的滑动头向d端移动时16. 【刘】如图所示，在匀强磁场中放有两条平行的铜导轨，它们与大导线圈M相连接．要使小导线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两导线圈共面放置)( )A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动17. 【刘】如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为ΔΦ1和ΔΦ2，则( )A．ΔΦ1>ΔΦ2B．ΔΦ1＝ΔΦ2C．ΔΦ1<ΔΦ2 D．不能判断18. 【刘】如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H处同时释放(各线框下落过程中不翻转)，则以下说法正确的是( )A．三者同时落地B．甲、乙同时落地，丙后落地C．甲、丙同时落地，乙后落地D．乙、丙同时落地，甲后落地19. 【刘】如图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。

人教版高中物理选修32第四章《电磁感应》单元测试题(解析版)

第四章《电磁感应》单元测试题一、单选题(每小题只有一个正确答案)1.关于自感现象，下列说法中正确的是()A．自感现象是线圈自身的电流变化而引起的电磁感应现象B．自感电动势总是阻止原电流的变化C．自感电动势的方向总与原电流方向相反D．自感电动势的方向总与原电流方向相同2.如图所示，在正方形线圈的内部有一条形磁铁，线圈与磁铁在同一平面内，两者有共同的中心轴线OO′，关于线圈中产生感应电流的下列说法中，正确的是()A．当磁铁向纸面外平移时，线圈中产生感应电流B．当磁铁向上平移时，线圈中产生感应电流C．当磁铁向下平移时，线圈中产生感应电流D．当磁铁N极向纸外，S极向纸里绕OO′轴转动时，线圈中产生感应电流3.如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度Ba、Bb、Bc的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．Ba＝Bb＝Bc，Φa＝Φb＝ΦcB．Ba>Bb>Bc，Φa<Φb<ΦcC．Ba>Bb>Bc，Φa>Φb>ΦcD．Ba>Bb>Bc，Φa＝Φb＝Φc4.如图所示是研究通电自感实验的电路图，A1、A2是两个规格相同的小灯泡，闭合开关调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R1的滑动触头，使它们都正常发光，然后断开开关S.重新闭合开关S，则()A．闭合瞬间，A1立刻变亮，A2逐渐变亮B．闭合瞬间，A1、A2均立刻变亮C．稳定后，L和R两端的电势差一定相同D．稳定后，A1和A2两端的电势差不相同5.如图所示，长为L的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B＝B0＋kt(k>0)随时间变化，t＝0时，P、Q两板电势相等，两板间的距离远小于环的半径，经时间t，电容器P板()A．不带电B．所带电荷量与t成正比C．带正电，电荷量是D．带负电，电荷量是6.如图所示，匀强磁场方向竖直向下，磁感应强度为B.正方形金属框abcd可绕光滑轴OO′转动，边长为L，总电阻为R，ab边质量为m，其他三边质量不计，现将abcd拉至水平位置，并由静止释放，经时间t到达竖直位置，产生热量为Q，若重力加速度为g，则ab边在最低位置所受安培力大小等于()A．B．BLC．D．7.如图所示，L为一根无限长的通电直导线，M为一金属环，L通过M的圆心并与M所在的平面垂直，且通以向上的电流I，则()A．当L中的I发生变化时，环中有感应电流B．当M左右平移时，环中有感应电流C．当M保持水平，在竖直方向上下移动时环中有感应电流D．只要L与M保持垂直，则以上几种情况，环中均无感应电流8.如图所示，一矩形线框以竖直向上的初速度进入只有一条水平边界的匀强磁场，磁场方向垂直纸面向里，进入磁场后上升一段高度又落下离开磁场，运动中线框只受重力和安培力作用，线框在向上、向下经过图中1、2位置时的速率按时间顺序依次为v1、v2、v3和v4，则可以确定() A．v1＜v2B．v2＜v3C．v3＜v4D．v4＜v19.圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如下图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大10.如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线圈abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴，应使线圈怎样运动才能使线圈中的磁通量发生变化？() A．向左或向右平动B．向上或向下平动C．绕O1O2转动D．平行于纸面向里运动11.一矩形线圈abcd位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图甲所示)，磁感应强度B随时间t变化的规律如图乙所示．以I表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，下图中能正确表示线圈中电流I随时间t变化规律的是()A．B．C．D．12.如图所示，导体棒ab长为4L，匀强磁场的磁感应强度为B，导体绕过O点垂直纸面的轴以角速度ω匀速转动，a与O的距离很近．则a端和b端的电势差Uab的大小等于()A． 2BL2ωB． 4BL2ωC． 6BL2ωD． 8BL2ω13.磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中产生感应电动势，其E－t关系如图所示．如果只将刷卡速度改为，线圈中的E －t关系图可能是()A．B．C．D．14.下列实验现象，属于电磁感应现象的是()A．导线通电后，其下方的小磁针偏转B．通电导线AB在磁场中运动C．金属杆切割磁感线时，电流表指针偏转D．通电线圈在磁场中转动15.如图所示，小螺线管与音乐播放器相连，大螺线管直接与音箱相连．当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，大小螺线管之间发生的物理现象是()A．自感B．静电感应C．互感D．直接导电二、多选题(每小题至少有两个正确答案)16.(多选)在光滑的水平面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图．PQ为两个磁场的边界，磁场范围足够大．一个边长为a、质量为m、电阻为R的金属正方形线框，以速度v垂直磁场方向从如图实线(Ⅰ)位置开始向右运动，当线框运动到分别有一半面积在两个磁场中的如图(Ⅱ)位置时，线框的速度为v ，则下列说法正确的是()2A．图(Ⅱ)时线框中的电功率为B．此过程中回路产生的电能为3mv28C．图(Ⅱ)时线框的加速度为D．此过程中通过线框横截面的电荷量为17.(多选)如图所示，金属棒ab、cd与足够长的水平光滑金属导轨垂直且接触良好，匀强磁场的方向竖直向下．则ab棒在恒力F作用下向右运动的过程中，有()A．安培力对ab棒做正功B．安培力对cd棒做正功C．abdca回路的磁通量先增加后减少D．F做的功等于回路产生的总热量和系统动能的增量之和18.如下图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现在将垂直于导轨放置一根导体棒MN，用一水平向右的力F 拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是()A．感应电流方向是N→MB．感应电流方向是M→NC．安培力水平向左D．安培力水平向右19.(多选)两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心轴转动的角速度发生变化时，B中产生如图所示方向的感应电流，则()A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大20.(多选)如图所示，A、B为大小、形状均相同且内壁光滑、但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端的管口无初速度释放，穿过A管比穿过B 管的小球先落到地面．下面对于两管的描述中可能正确的是()A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是用胶木制成的，B管是用铝制成的三、实验题21.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯(图中未画出)的线圈A④线圈B⑤开关⑥滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出两种方法：①________________________________________________________________________；②________________________________________________________________________.22.图为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将小线圈迅速插入大线圈时，灵敏电流计指针将向________(填“左”或“右”)偏一下；②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向________(填“左”或“右”)偏一下．四、计算题23.如图所示，足够长的平行光滑U形导轨倾斜放置，所在平面倾角θ＝37°，导轨间的距离L＝1.0 m，下端连接R＝1.6 Ω的电阻，导轨电阻不计，所在空间均存在磁感应强度B＝1.0 T、方向垂直于导轨平面的匀强磁场，质量m＝0.5 kg、电阻r＝0.4 Ω的金属棒ab垂直置于导轨上，现用沿轨道平面且垂直于金属棒、大小F＝5.0 N的恒力使金属棒ab从静止起沿导轨向上滑行，当金属棒滑行2.8 m后速度保持不变．求：(sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2)(1)金属棒匀速运动时的速度大小v；(2)当金属棒沿导轨向上滑行的速度v′＝2 m/s时，其加速度的大小a.五、填空题24.磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是________(填“防止”或“利用”)涡流而设计的，起________(填“电磁阻尼”或“电磁驱动”)的作用．25.某同学利用假期进行实验复习，验证电磁感应产生的条件．他通过如图所示实验，观察到以下实验现象：①把磁铁插入线圈时，线圈中有感应电流；②把磁铁放在线圈内不动，线圈中无感应电流；③把磁铁从线圈中拔出，线圈中有感应电流．这次实验表明，穿过闭合线圈的磁通量________(选填“变化”或“不变化”)，线圈中就有感应电流．26.(1)实验装置如图(a)所示，合上电键S时发现电流表指针向右偏，填写下表空格：(2)如图(b)所示，A、B为原、副线圈的俯视图，已知副线圈中产生顺时针方向的感应电流，根据图(a)可判知可能的情况是()A．原线圈中电流为顺时针方向，变阻器滑动片P在右移B．原线圈中电流为顺时针方向，正从副线圈中拔出铁芯C．原线圈中电流为逆时针方向，正把铁芯插入原线圈中D．原线圈中电流为逆时针方向，电键S正断开时27.一个200匝、面积为20 cm2的线圈，放在匀强磁场中，磁场方向与线圈平面成30°角，磁感应强度B＝0.5 T，在0.05 s内线圈转到与磁场方向垂直的位置，在此过程中，线圈中的平均感应电动势＝________V.28.一个直径为d的圆形线圈，垂直放置在磁感强度为B的匀强磁场中，现使线圈绕其直径转过30°角，如图所示，则穿过线圈的磁通量的变化为________．六、简答题29.如图所示，导体棒运动过程中产生感应电流，试分析电路中的能量转化情况．答案解析1.【答案】A【解析】自感现象是线圈自身的电流变化而引起的电磁感应现象，在自感现象中自感电动势总是阻碍原电流的变化，不是阻止，所以选项A对、B错．当原电流减小时，自感电动势与原电流的方向相同，当原电流增加时，自感电动势与原电流方向相反，所以选项C、D错．2.【答案】D【解析】由条形磁铁周围磁感线的分布特点可知，当磁铁平动时，穿过正方形线圈的磁通量始终为零不发生变化，故线圈中不产生感应电流，故A、B、C错；当磁铁转动时，穿过正方形线圈的磁通量发生变化，线圈中产生感应电流，D对．3.【答案】C【解析】靠近螺线管的地方磁场强，由题图知，a、b、c三点的磁感应强度Ba、Bb、Bc的大小关系为Ba>Bb>Bc；三个小圆环的面积相同，根据磁通量的定义可知，Φa>Φb>Φc，所以A、B、D错误；C 正确．4.【答案】C【解析】由题可知，闭合开关调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，说明此时滑动变阻器R接入电路的阻值与线圈L的电阻一样大，断开开关再重新闭合的瞬间，根据自感原理可判断，A2立刻变亮，而A1逐渐变亮，A、B均错误；稳定后，自感现象消失，由题知，线圈L和R两端的电势差一定相同，A1和A2两端的电势差也相同，所以C正确，D错误．5.【答案】D【解析】磁感应强度以B＝B0＋kt(k>0)随时间变化，由法拉第电磁感应定律得：E ＝＝S＝kS，而S ＝，经时间t电容器P板所带电荷量Q＝EC ＝；由楞次定律知电容器P板带负电，D选项正确．6.【答案】Dmv2①【解析】由能量守恒得：mgL＝Q＋12F＝BIL ②I＝③由①②③得：F＝，故选项D正确．7.【答案】D【解析】由安培定则可知导线L中电流产生的磁场方向与金属环面平行，即穿过M的磁通量始终为零，保持不变，故只要L与M保持垂直，A、B、C三种情况均不能产生感应电流．8.【答案】D【解析】由能量守恒定律可知，线框从进入磁场到离开磁场的过程中，有部分机械能转化为焦耳热，即机械能减小，则v4＜v1，D正确；而线框完全在磁场中运动时，由于磁通量不变，没有感应电流，故线框只受重力作用，机械能守恒，则v2＝v3，B错误；由楞次定律可知，线框进入磁场时受到的安培力方向竖直向下，重力方向竖直向下，因而做减速运动，故v1＞v2，A错误；线框离开磁场时受到的安培力方向竖直向上，重力方向竖直向下，二者大小关系不能确定，故v3、v4大小关系也不能确定，C错误．故选D.9.【答案】D【解析】通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增大，根据楞次定律可知，a线圈中所产生的感应电流产生的感应磁场方向竖直向上，再由右手螺旋定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增大，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a有缩小的趋势，线圈a对水平桌面的压力增大，C错误，D正确．10.【答案】C【解析】线圈向左或向右平动，Φ＝BS，不变，A错误；线圈向上或向下平动，Φ＝BS，不变，B 错误；线圈绕O1O2转动，根据公式Φ＝BS sinθ，磁通量不断改变，C正确；线圈平行于纸面向里运动，Φ＝BS，不变，D错误．11.【答案】C×，所以线圈中的感应电流取决于磁感【解析】由电磁感应定律和欧姆定律得I ＝＝＝SR应强度B随t的变化率．由图乙可知，0～1 s时间内，B增大，Φ增大，感应磁场与原磁场方向相反(感应磁场的磁感应强度的方向向外)，由右手定则知感应电流是逆时针的，因而是负值．可判断：1～2 s为正的恒值；2～3 s为零；3～4 s为负的恒值；4～5 s为零；5～6 s为正的恒值．故C正确，A、B、D错误．12.【答案】Dωl＝ω【解析】由E＝Blv，切割磁感线的总长度为4L，切割磁感线的平均速度v＝12即：Uab＝E＝B·4L·2Lω＝8BL2ω，D正确．13.【答案】D【解析】由公式E＝Blv可知，当刷卡速度减半时，线圈中的感应电动势最大值减半，且刷卡所用时间加倍，故正确选项为D.14.【答案】C【解析】导线通电后，其下方的小磁针受到磁场的作用力而发生偏转，说明电流能产生磁场，是电流的磁效应现象，不是电磁感应现象，故A错误；通电导线AB在磁场中受到安培力作用而运动，不是电磁感应现象，故B错误；金属杆切割磁感线时，电路中产生感应电流，是电磁感应现象，故C正确；通电线圈在磁场中受到安培力作用而发生转动，不是电磁感应现象，故D错误．15.【答案】C【解析】小螺线管与音乐播放器相连，小线圈中输入了音频信号；当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，说明大线圈中激发出了感应电流，是互感现象．16.【答案】AB【解析】回路中产生感应电动势为E＝2Ba2v感应电流为I ＝＝，此时线框中的电功率P ＝I2R＝，故A正确．根据能量守恒定律得到，此过程回路产生的电能为Q＝12mv2－1 2m(2v)2＝38mv2，故B正确．左右两边所受安培力大小为F＝BIa＝，则加速度为a＝＝，故C错误．此过程通过线框横截面的电荷量为q＝＝，故D错误．故选A、B.17.【答案】BD【解析】ab棒向右运动产生感应电流，电流通过cd棒，cd棒受向右的安培力作用随之向右运动．设ab、cd棒的速度分别为v1、v2，运动刚开始时，v1>v2，回路的电动势E＝，电流为逆时针方向，ab、cd棒所受的安培力方向分别向左、向右，安培力分别对ab、cd棒做负功、正功，选项A错误，B正确；金属棒最后做加速度相同、速度不同的匀加速运动，且v1>v2，abdca 回路的磁通量一直增加，选项C错误；对系统，由动能定理可知，F做的功和安培力对系统做的功的代数和等于系统动能的增量，而安培力对系统做的功等于回路中产生的总热量，选项D正确．18.【答案】AC【解析】由右手定则知，MN中感应电流方向是N→M，再由左手定则可知，MN所受安培力方向垂直导体棒水平向左，C正确，故选A、C.19.【答案】BC【解析】选取A环研究，若A环带正电，且转速增大，则使穿过环面的磁通量向里增加，由楞次定律知，B环中感应电流的磁场方向向外，故B正确，A错误；若A环带负电，且转速增大，则使穿过环面的磁通量向外增加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故D错误，C正确．故选B、C.20.【答案】AD【解析】由题意可知，小球在B管中下落的速度要小于A管中的下落速度，故说明小球在B管时受到阻力作用．其原因是金属导体切割磁感线，从而使闭合的导体中产生感应电流，由于磁极间的相互作用而使小球受向上的阻力．故B管应为金属导体，如铜、铝、铁等，而A管应为绝缘体，如塑料、胶木等，故AD正确．21.【答案】(1)实物电路图如图所示：(2)①断开或闭合开关②闭合开关后移动滑动变阻器的滑片．【解析】(1)实物电路图如图所示：(2)断开或闭合开关的过程中或闭合开关后移动滑片的过程中，穿过线圈B的磁通量发生，线圈B 中有感应电流产生．22.【答案】(1)如图：(2)①右②左【解析】(1)将电源、开关、滑动变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示．(2)闭合开关，磁通量增加，指针向右偏转，将原线圈迅速插入副线圈，磁通量增加，则灵敏电流计的指针将右偏．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电阻增大，则电流减小，穿过副线圈的磁通量减小，则灵敏电流计指针向左偏．23.【答案】(1)4 m/s(2)2 m/s2【解析】(1)金属棒匀速运动时产生的感应电流I m＝由平衡条件有F＝mg sinθ＋BI m L代入数据解得v＝4 m/s(2)此时金属棒受到的安培力F安＝由牛顿第二定律有F－mg sinθ－F安＝ma解得a＝2 m/s2.24.【答案】利用电磁阻尼【解析】磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是利用涡流而设计的，当线圈转动时，产生感应电流，受到安培力，使指针迅速稳定，起电磁阻尼的作用．25.【答案】变化【解析】产生感应电流的条件为：只要穿过闭合线圈的磁通量发生变化就有感应电流产生．26.【答案】(1)右右左(2)BC【解析】(1)因合上电键S时，电流增大，穿过线圈的磁通量增加，此时电流表指针向右偏，则当滑片P右移时，电阻减小，电流增加，故此时电流表指针向右偏；在原线圈中插入软铁棒时，穿过线圈的磁通量增加，则此时电流表指针向右偏；拔出原线圈时，穿过线圈的磁通量减小，则此时电流表指针向左偏；(2)因副线圈中产生顺时针方向的感应电流，故穿过A的磁通量为向里的减小或者向外的增加；若原线圈中电流为顺时针方向，变阻器滑片P在右移，则电流增大，磁通量为向里增加，选项A错误；原线圈中电流为顺时针方向，正从副线圈中拔出铁芯，则磁通量为向里减小，选项B正确；原线圈中电流为逆时针方向，正把铁芯插入原线圈中，则磁通量为向外增加，选项C正确；原线圈中电流为逆时针方向，电键S正断开时，则磁通量为向外减小，选项D 错误；故选B、C.27.【答案】2或6【解析】磁场方向与线圈平面成30°角，磁感应强度B＝0.5 T，在0.05 s内线圈转到与磁场方向垂直的位置，由于没有明确线圈转动方向，所以分为顺时针和逆时针转动，(1)顺时针转动：穿过线圈的磁通量变化量是：ΔΦ＝Φ2－Φ1＝BS－BS·sin 30°＝5×10－4Wb则线圈中感应电动势大小为：E＝N＝2 V(2)逆时针转动：穿过线圈的磁通量变化量是：ΔΦ′＝Φ2＋Φ1＝BS＋BS·sin 30°＝1.5×10－3Wb则线圈中感应电动势大小为：E′＝N＝6 V.28.【答案】πBd2【解析】在匀强磁场中，当磁场与线圈平面垂直时，穿过线圈平面的磁通量Φ＝BS；磁通量的变化ΔΦ＝Φ2－Φ1.当磁场与线圈平面垂直时，穿过线圈平面的磁通量Φ1＝BS＝B π2；现使线圈绕其直径转过30°角，磁通量的大小为Φ2＝BS cos 30°＝B π2＝πBd2；则穿过线圈的磁通量的πBd2＝πBd2.变化为ΔΦ＝Φ2－Φ1＝πBd2－1429.【答案】导体棒中的电流受到安培力作用，安培力的方向与运动方向相反，阻碍导体棒的运动，导体棒要克服安培力做功，将机械能转化为电能．【解析】导体棒中的电流受到安培力作用，安培力的方向与运动方向相反，阻碍导体棒的运动，导体棒要克服安培力做功，将机械能转化为电能．。

大学物理电磁感应练习题

第四章恒定电流的磁场一、选择题1、均匀磁场的磁感应强度B垂直于半径为R 的圆面，今以圆周为边线，作一半球面S ，则通过S 面的磁通量的大小为（）A 、B R22π B 、B R 2π C 、0 D 、无法确定答案：B2、有一个圆形回路，及一个正方形回路，圆直径和正方形的边长相等，二者载有大小相等的电流，它们各自中心产生的磁感强度的大小之比B 1/B 2为（）A 、0.90B 、1.00C 、1.11D 、1.22答案：C3、在磁感强度为B 的均匀磁场中作一半径为r 的半球面S ，S 边线所在平面的法线方向单位矢量n 与B的夹角为α，则通过半球面S 的磁通量为（） A 、B r 2π B 、B r 22πC 、απsin 2B r -D 、απcos 2B r -答案：D 4、四条皆垂直于纸面的载流细长直导线，每条中的电流强度皆为I ，这四条线被纸面截得的断面，如图所示，它们组成了边长为2a 的正方形的四个角顶，每条导线中的电流流向亦如图所示，则在图中正方形中心点O 的磁感应强度的大小为（）A 、I aU Bπ02=B 、I a U B π220=C 、B=0D 、I aU B π0=答案：C 5、边长为L 的一个导体方框上通有电流I ，则此框中心的磁感应强度（）A 、与L 无关B 、正比于L 2C 、与L 成正比D 、与L 成反比E 、与I 2有关答案：D 6、如图所示，电流从a 点分两路通过对称的圆环形分路，汇合于b 点，若ca,bd 都沿环的径向，则在环形分路的环心处的磁感应强度（）A 、方向垂直环形分路所在平面且指向纸内B 、方向垂直环形分路所在平面且指向纸外C 、方向在环形分路所在平面内，且指向bD 、零答案：D 7、在一平面内，有两条垂直交叉但相互绝缘的导线，流过每条导线的电流I 的大小相等，其方向如图所示，问哪些区域中某些点的磁感应强度B 可能为零？（）A 、仅在象限ⅠB 、仅在象限ⅡC 、仅在象限Ⅰ、ⅣD 、仅在象限Ⅱ 、 Ⅳ 答案：D 8、在真空中有一根半径为R 的半圆形细导线，流过的电流为I ，则圆心处的磁感应强度为（） A 、R I πμ40 B 、R I πμ20 C 、0 D 、RI40μ 答案：D9、电流由长直导线1沿半径径向a 点流入电阻均匀分布的圆环，再由b 点沿切向从圆流出，经长导线2返回电源，（如图），已知直导线上电流强度为I ，圆环的半径为R ，且a,b 与圆心O 三点在同一直线上，设直线电流1、2及圆环电流分别在O 点产生的磁感应强度为1B，2B 及3B 。

高中物理第四章电磁感应习题课练习新人教版选修.doc

第四章电磁感应习题课时间：40分钟满分：100分一、选择题(每小题6分，共60分)1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb ，则( ) A ．线圈中感应电动势每秒增加2 V B ．线圈中感应电动势每秒减小2 V C ．线圈中无感应电动势 D ．线圈中感应电动势大小不变答案 D解析因线圈的磁通量均匀变化，所以磁通量的变化率ΔΦΔt 为一定值，又因为是单匝线圈，据E ＝ΔΦΔt可知选项D 正确。

2．如图所示，用两根相同的导线绕成匝数分别为n 1和n 2的圆形闭合线圈A 和B ，两线圈平面与匀强磁场垂直。

当磁感应强度随时间均匀变化时，两线圈中的感应电流之比I A ∶I B 为( )A.n1n2 B.n2n1 C.n21n22 D.n22n21答案 B解析设导线长为L ，A 的半径为r 1，B 的半径为r 2。

r 1＝L 2πn1，r 2＝L2πn2。

由法拉第电磁感应定律：E ＝n ΔB Δt S ，得：E 1＝n 1ΔB Δt ·πr 21，E 2＝n 2ΔB Δt ·πr 2，所以I1I2＝E1E2＝n1n2·r21r22＝n2n1，因此，B 正确，A 、C 、D 错误。

3．电吉他是利用电磁感应原理工作的一种乐器。

如图甲为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管。

一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号。

若由于金属弦的振动，螺线管内的磁通量随时间的变化如图乙所示，则对应感应电流的变化为( )答案 B解析由感应电流公式I ＝E R ＝n ΔΦR Δt ，感应电流大小与磁通量的变化率有关，在Φ－t图线上各点切线的斜率的绝对值表示感应电流的大小，斜率的正、负号表示电流的方向；根据图乙，感应电流的图象应为余弦函数图象，在0～t 0时间内，感应电流I 的大小先减小到零，然后再逐渐增大，电流的方向改变一次，选项B 符合要求。

高中物理第四章4法拉第电磁感应定律练习(含解析)新人教版选修3-2

4 法拉第电磁感应定律1。

当线圈中的磁通量发生变化时，下列说法中正确的是( A )A。

线圈中一定有感应电动势B。

线圈中有感应电动势,其大小与磁通量成正比C。

线圈中一定有感应电流D。

线圈中有感应电动势,其大小与磁通量的变化量成正比解析:当线圈中的磁通量发生变化时，若线圈是闭合的,则有感应电流,若不闭合,则无感应电流,但有感应电动势，故A正确,C错误；根据法拉第电磁感应定律，E=n,知感应电动势的大小与磁通量的变化率成正比，故B，D错误。

2。

（2019·北京师大附中期中)桌面上放着一个10匝矩形线圈，如图所示,线圈中心上方一定高度上有一竖立的条形磁体，此时穿过线圈内的磁通量为0。

01 Wb.把条形磁体竖放在线圈内的桌面上时,穿过线圈内磁通量为0。

12 Wb。

如果把条形磁体从图中位置在0.5 s内放到线圈内的桌面上，计算可得该过程线圈中的感应电动势的平均值为（ A ）A。

2.2 V B。

0。

55 V C。

0。

22 V D.2。

0 V解析：由法拉第电磁感应定律得出E=n=10× V=2.2 V，故A正确。

3。

(2019·四川遂宁期末）穿过一个内阻为1 Ω的10匝闭合线圈的磁通量每秒均匀减少2 Wb，则线圈中( C ）A.感应电动势每秒增加2 VB。

感应电动势每秒减少2 VC。

磁通量的变化率为2 Wb/sD。

感应电流为2 A解析：磁通量的变化率=2 Wb/s,C正确。

由E=n得E=10×2 V=20 V，感应电动势不变，A,B错误.由I=得I= A=20 A，D错误。

4。

一根直导线长0.1 m，在磁感应强度为0。

1 T的匀强磁场中以10 m/s的速度匀速运动,则关于导线中产生的感应电动势的描述错误的是( A ）A.一定为0。

1 V B。

可能为零C.可能为0。

01 V D。

最大值为0。

1 V解析：当B，l,v两两垂直时,导体切割磁感线运动的感应电动势最大，E m=Blv=0。

人教版高中物理选修3-2 第四章电磁感应同步练习(包含答案解析共7页)

第四章电磁感应同步练习一、选择题（每题6分）1、下列说法正确的是()A．奥斯特发现了电流磁效应；法拉第发现了电磁感应现象B．闭合电路在磁场中做切割磁感线运动，电路中一定会产生感应电流C．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大D．涡流的形成不遵循法拉第电磁感应定律2、如图所示，一矩形线框，从abcd位置移动到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)()A. 一直增加B. 一直减少C. 先增加后减少D. 先增加，再减少直到零，然后再增加，然后再减少3、如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴，应使线圈怎样运动才能使其产生感生电流？（）A. 线圈向右匀速移动B. 线圈向右加速移动C. 线圈垂直于纸面向里平动D. 线圈绕O1O2轴转动4、在如图所示的情况下，闭合矩形线圈中能产生感应电流的是________ .A. B. C.D. E. F.5、.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（）A. 向上运动B. 向下运动C. 向左运动D. 向右运动6、如图甲、乙电路中，电阻R和电感线圈L的电阻都很小。

接通S，使电路达到稳定，电灯D发光，则()A．在电路甲中，断开S，电灯D将渐渐变暗B．在电路甲中，断开S，电灯D将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，电灯D将渐渐变暗D．在电路乙中，断开S，电灯D将先变得更亮，然后渐渐变暗7、如图所示的电路中，P、Q为两相同的灯泡，L的电阻不计，则下列说法正确的是()A. S断开瞬间，P立即熄灭，Q过一会儿才熄灭B. S接通瞬间，P、Q同时达到正常发光C. S断开瞬间，通过P的电流从右向左D. S断开瞬间，通过Q的电流与原来方向相反8、关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是()A. 牛顿/库仑是电荷量的单位B. 特斯拉是磁感应强度的单位C. 磁通量的单位是韦伯D. 牛顿/库仑是电场强度的单位二、填空题（每空2分）9、把一个用丝线悬挂的铝球放在电路中的线圈上方，如图所示，在下列三种情况下，悬挂铝球的丝线所受的拉力的变化情况：(1)当滑动变阻器的滑片向右移动时，拉力________。

高中物理选修3-2第四章电磁感应4.1、4.2训练题及解析

1．如图1所示实验装置中用于研究电磁感应现象的是()图12.如图2所示，虚线框内有匀强磁场，大环和小环是垂直于磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过大、小两环的磁通量，则有()图2A.Φ1>Φ2B.Φ1<Φ2C.Φ1＝Φ2D.无法确定3.如图3所示，ab是水平面内一个圆的直径，在过ab的竖直平面内有一根通电直导线ef，已知ef平行于ab.当ef向上竖直平移时，电流产生的磁场穿过圆的磁通量将()图3A.逐渐增大B.逐渐减小C.始终为零D.不为零，但保持不变4.如图4所示，a、b是两个同平面、同心放置的金属圆环，条形磁铁穿过圆环且与两环平面垂直，则穿过两圆环的磁通量Φa、Φb的大小关系为()图4A.Φa>ΦbB.Φa<ΦbC.Φa＝ΦbD.不能比较5.关于电磁感应现象，下列说法中正确的是()A.闭合线圈放在变化的磁场中，必然有感应电流产生B.闭合正方形线框在匀强磁场中垂直磁感线运动，必然产生感应电流C.穿过闭合线圈的磁通量变化时，线圈中有感应电流D.只要穿过电路的磁通量发生变化，电路中一定有感应电流产生6.(多选)下列情况中都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是()7.如图5所示，闭合圆导线圈平行地放置在匀强磁场中，其中ac、bd分别是平行、垂直于磁场方向的两直径.试分析线圈做以下哪种运动时能产生感应电流()图5A.使线圈在其平面内平动或转动B.使线圈平面沿垂直纸面方向向纸外平动C.使线圈以ac为轴转动D.使线圈以bd为轴稍做转动8.(多选)如图6所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直.导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好.这两条金属棒ab、cd的运动速度分别是v1、v2，若井字形回路中有感应电流通过，则可能()图6A.v1>v2B.v1<v2C.v1＝v2D.无法确定9.(多选)如图7所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图7A.将线框向左拉出磁场B.以ab边为轴转动C.以ad边为轴转动(小于60°)D.以bc边为轴转动(小于60°)10．(多选)如图8为探究产生电磁感应现象条件的实验装置，下列情况中能引起电流计指针转动的是()图8A．闭合开关瞬间B．断开开关瞬间C．闭合开关后拔出铁芯瞬间D．闭合开关稳定后保持变阻器的滑动头位置不变11.如图9所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v向右做匀速运动.t＝0时刻，磁感应强度为B0，此时刻MN到达的位置使MDEN构成一个边长为l的正方形.为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B 应怎样随时间t 变化？请推导出这种情况下B 与t 的关系式.图912.如图10所示，矩形线框abcd 放置在水平面内，磁场方向与水平方向成α角，已知sin α＝45，回路面积为S ，磁感应强度为B ，则通过线框的磁通量为( )图10A.BSB.45BSC.35BSD.34BS 13.在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是( )A.将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B.在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C.将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D.绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化14.(多选)如图11所示，竖直放置的长直导线通有恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线框产生感应电流的是( )图11A.导线中的电流变大B.线框向右平动C.线框向下平动D.线框以AB 边为轴转动15.(磁通量的变化)一电阻为R 、面积为S 的矩形导线框abcd 处在磁感应强度为B 的匀强磁场中，磁场方向与线框平面成θ＝45°角(如图12所示).当导线框以ab 边为轴顺时针转过90°的过程中，穿过导线框abcd 的磁通量的变化量ΔΦ＝____________.图12解析：1答案 B选项A是用来探究影响安培力大小因素的实验．选项B是研究电磁感应现象的实验，观察导体在磁场中做切割磁感线运动时电流表指针偏转情况来判断是否产生感应电流．选项C是用来探究安培力的方向与哪些因素有关的实验．选项D是奥斯特实验，证明通电导线周围存在磁场．2 答案 C对于大环和小环来说，磁感线的净条数没有变化，所以选C.3 答案 C作出磁感线穿过圆的情况的俯视图，如图所示，根据磁场具有对称性可以知道，穿入圆的磁感线的条数与穿出圆的磁感线的条数是相等的，故磁通量始终为零，C项正确.4 答案 A条形磁铁磁场的磁感线的分布特点是：①磁铁内外磁感线的条数相同；②磁铁内外磁感线的方向相反；③磁铁外部磁感线的分布是两端密、中间疏.两个同心放置的同平面的金属圆环与磁铁垂直且磁铁在中央时，通过其中的磁感线的俯视图如图所示，穿过圆环的磁通量Φ＝Φ进－Φ出，由于两圆环面积S a<S b，两圆环的Φ进相同，而Φ出a<Φ出b，所以穿过两圆环的有效磁通量Φa>Φb，故A正确.5 答案 C产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可.6 答案BCA中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流；B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流；C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流；D中尽管线框是部分切割，但磁感线条数不变，无感应电流.故选B、C.7 答案 D线圈在匀强磁场中运动，磁感应强度B为定值，由ΔФ＝B·ΔS知：只要回路中相对磁场的正对面积改变量ΔS≠0，则磁通量一定要改变，回路中一定有感应电流产生.当线圈在纸面内平动或转动时，线圈相对磁场的正对面积始终为零，因此ΔS＝0，因而无感应电流产生，A错；当线圈平面沿垂直纸面方向向纸外平动时，同样ΔS＝0，因而无感应电流产生，B错；当线圈以ac为轴转动时，线圈相对磁场的正对面积改变量ΔS仍为零，回路中仍无感应电流，C错；当线圈以bd为轴稍做转动时，线圈相对磁场的正对面积发生了改变，因此在回路中产生了感应电流.故选D.8 答案AB7 答案ABC将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流；当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流；当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流.如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流；当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积).10 答案ABC有感应电流产生，电流计指针才转动，选项A、B、C都可以使穿过线圈的磁通量发生变化，会产生感应电流，而选项D不会产生感应电流，故本题选A、B、C.11 答案B＝B0ll＋v t要使MN棒中不产生感应电流，应使穿过线框平面的磁通量不发生变化，在t＝0时刻，穿过线框平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时刻磁通量为Φ2＝Bl(l＋v t)由Φ1＝Φ2得B＝B0ll＋v t.12 答案 B根据磁通量的定义可得通过线框的磁通量Φ＝BS sin α，代入解得Φ＝45BS ，所以B 选项正确.13答案 D产生感应电流必须满足的条件：①电路闭合；②穿过闭合电路的磁通量要发生变化.选项A 、B 电路闭合，但磁通量不变，不能产生感应电流，故选项A 、B 不能观察到电流表的变化；选项C 满足产生感应电流的条件，也能产生感应电流，但是等我们从一个房间到另一个房间后，电流表中已没有电流，故选项C 也不能观察到电流表的变化；选项D 满足产生感应电流的条件，能产生感应电流，可以观察到电流表的变化，所以选D.14 答案 ABD15 答案 2BS (正、负均可)由Φ＝BS sin θ，θ＝45°知，初、末状态磁通量大小都为22BS ，但由于初、末状态磁场穿过线框某一面方向相反，若选Φ初＝22BS ，则Φ末＝－22BS ，所以ΔΦ＝Φ末－Φ初＝－2BS ，若选Φ初＝－22BS ，则ΔΦ＝2BS .。

高中物理第四章电磁感应综合限时练习新人教选修

图9-12BLv图9-2在金属架上无摩擦地以图9-4图9-5图9-7【马玉龙】在赤道平面上空沿东西方向水平放置一根直导线，如果让它保持水平位置自由图2甲图2乙A B C D图9-11F所做的功等于线圈中产生的焦图9-10边为轴从水平位置转到竖直位置的过程中，能量发生了转化ab高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题1．如图所示，两个等量异种点电荷，关于原点O对称放置，下列能正确描述其位于x轴上的电场或电势分布随位置x变化规律正确的是( )A．B．C．D．2．下列说法正确的是________。

（填正确答案标号。

选对1个得2分，选对2个得3分，选对3个得4分。

每选错1个扣2分，最低得分为0分）A．将一块品体敲碎后，得到的小颗粒是非晶体B．晶体的分子（或原子、离子）排列是有规则的C．单晶体和多晶体有固定的熔点，非晶体没有固定的熔点D．在完全失重的状态下，一定质量的理想气体压强为零E. 热量总是自发地从分子平均动能大的物体传递到分子平均动能小的物体3．如图所示，正方形ABCD的顶点A、C处固定有两带电荷量大小相等的点电荷，E、F分别为AB、CD边的中点。

若以无穷远处电势为零，且E点处电势大于零，则下列说法中正确的是A．两点电荷一定都带正电B．O点处电势不可能为零C．直线BD上从O点向两侧无穷远处，电场强度先减小后增大D．若将一电子从E点移动到F点，则电场力做功可能为零4．高中物理教材指出，v-t图像下面的面积等于物体的位移，关于图像中的面积与物理量的对应关系不正确的是A．F-x图线（力随礼的方向向上位移变化）下面的面积等于力做的功B．a-t图像（加速度随时间变化）下面的面积等于速度的变化量C．图线（磁通量随时间变化）下面的面积等于感应电动势的大小D．I-t图线（电流随时间变化）下面的面积等于通过的电量5．高中物理实验简单而有趣,小明最爱学习物理。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第四章电磁感应章末复习题
1、彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是（）
2、如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环
面垂直，则穿过两环的磁通量Φa和Φb大小关系为：（）
A.Φa＞Φb
B.Φa＜Φb
C.Φa＝Φb
D.无法比较
3、关于感应电动势大小的下列说法中，正确的是（）
A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B．线圈中磁通量越大，产生的感应电动势一定越大
C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大
D．线圈中磁通量变化越快，产生的感应电动势越大
4、对于法拉第电磁感应定律
，下面理解正确的是（）
A．穿过线圈的磁通量越大，感应电动势越大
B．穿过线圈的磁通量为零，感应电动势一定为零
C．穿过线圈的磁通量变化越大，感应电动势越大
D．穿过线圈的磁通量变化越快，感应电动势越大
5、在水平放置的光滑绝缘杆ab上，挂有两个金属环M和N，两环套在一
个通电密绕长螺线管的中部，如图5所示，螺线管中部区域的管外磁场可以
忽略，当变阻器的滑动接头向左移动时，两环将怎样运动？（）
A．两环一起向左移动B．两环一起向右移动
C．两环互相靠近D．两环互相离开
6、用相同导线绕制的边长为L或2L的四个闭合导体线框、以相同的速度匀速进入右侧匀强磁场，如图
所示。

在每个线框进入磁场的过程中，M、N两点间的电压分别为U
a 、U
b
、U
c
和U
d。

下列判断正确的是
（）
A Ua＜Ub＜Uc＜Ud
B Ua＜Ub＜Ud＜Uc
C Ua＝Ub＜Uc＝Ud
D Ub＜Ua＜Ud＜Uc 7、穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间段是（）
A．0～2s
B．2～4s
C．4～6s
D．6～10s
8、半圆形导线框在匀强磁场中以速度v向右平动,(未离开磁场前)正确的是：
( )
A．整个线框中感应电动势为零
B．线框中各部分导体均产生感应电动势
C．闭合线框中无感应电流
D．在不计摩擦的条件下,维持线框匀速运动不需要外力
9、如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ah边垂直．则下列各图中哪一个可以定性地表示线框在上述过程中感应电流随时间变化的规律？（）
10、当穿过线圈中的磁通量发生变化时，下列说法中正确的是（）
A、线圈中一定有感应电流
B、线圈中没有感应电动势
C、感应电动势的大小与磁通量的变化成正比
D、感应电动势的大小与线圈电阻无关
11、自感电动势的大小（）
A、跟通过线圈的电流大小有关系
B、跟线圈中的磁通量变化的大小有关系
C、跟线圈中的电流变化大小有关系
D、跟线圈中的电流变化快慢有关系
12、如图所示，水平导轨的电阻忽略不计，金属棒ab和cd的电阻分别为R
ab
和R
cd
，且R
ab
＞R
cd
，处于匀强磁场中。

金属棒cd在力F的作用下向右匀速运动，ab在外力作用下处于静止状态。

下面说法正确的是（）
A、U
ab
＞U
cd
B、U
ab
=U
cd
C、U
ab
＜U
cd
D、无法判断
13、如图所示，A，B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计。

当电键K闭合时，下列说法正确的是（）
A、A比B先亮，然后A熄灭
B、AB一齐亮，然后A熄灭
C、B比A先亮，然后B逐渐变暗，A逐渐变亮
D、A、B一齐亮．然后A逐渐变亮．B的亮度不变
14、如图所示，当金属棒a在金属轨道上运动时，线圈b向左摆动，则金属
棒a（）
A、向左匀速运动
B、向左减速运动
C、向右加速运动
D、向右减速运动
a
b
c
d
15、如图所示，线圈P通入强电流，线圈Q水平放置，从靠近线圈P的附近
竖直向下落，经过位置Ⅰ、Ⅱ、Ⅲ，下落过程中感应电流的方向自上向下看
（）
A、始终是顺时针方向
B、始终是逆时针方向
C、先顺时针后逆时针方向
D、先逆时针后顺时针方向
16、如图所示，一条形磁铁，从静止开始，穿过采用双线绕成的闭个线圈，条形
磁铁在穿过线圈过程中做（）
A、减速运动
B、匀速运动
C、自由落体运动
D、非匀变速运动
17、如图所示，把金属环匀速拉出磁场，下面正确的是：（）
A、向左拉出和向右拉出所产生的感应电流方向相反；
B、不管向什么方向拉出，只要产生感应电流时，方向都是顺时针；
C、向右匀速拉出时，感应电流大小不变；
D、要将金属环匀速拉出，拉力大小不改变。

18、如图（甲）中，A是一边长为l的正方形
导线框，电阻为R。

今维持以恒定的速度v沿
x轴运动，穿过如图所示的匀强磁场的有界区
域。

若沿x轴的方向为力的正方向，框在图示
位置的时刻作为计时起点，则磁场对线框的作
用力F随时间t的变化图线为图（乙）中的
（）
二、填空题
19、一个200匝、面积为20cm2的圆线圈，放在匀强磁场中，磁场方向与线圈平面成30o角，磁感应强度在0.05s内由0.1T增加到0.5T，则初状态穿过线圈的磁通量是 Wb，在0.05s内穿过线圈的磁通量的变化量是 wb，线圈中平均感应电动势的大小是 V。

20、4m长的直导体棒以3m/s的速度在0.05T的匀强磁场中作垂直于磁场的匀速运动，导体棒两端的感应电动势为 V。

21、一个500匝的线圈，其电阻为5Ω，将它与电阻为 495Ω的电热器连成闭合电路．若在0.3s内穿过线圈的磁匝量从0.03Wb均匀增加到0.09Wb，则线圈中产生的感应电动势为_______V，通立电热器的电流为 _______A．
22、一闭合线圈有50匝，总电阻R＝20Ω，穿过它的磁通量在0.1s内由8×10－3Wb增加到1.2×10－2Wb，则线圈中的感应电动势E＝，线圈中的电流强度I＝。

23、把一线框从一匀强磁场中拉出，如图所示。

第一次拉出的速率是v ，第二次
拉出速率是2 v ，其它条件不变，则前后两次拉力大小之比是，拉力
功率之比是，线框产生的热量之比是，通过导线截面的电
量之比是。

三、计算题
24、一根直线水平的导线中通以10A的电流，由于该处的地磁场而受到0.2N的安培力作用。

如果使该导线在该处向安培力方向以某速度运动，恰能产生0.2V的感应电动势，那么其速度该为多大？25、如图所示，与导轨等宽的导体棒ab放在水平的导轨上，导体棒的质量为2kg，导轨的宽度L=0.5m，放在磁感应强度B=0.8T的匀强磁场中，磁场方向垂直于导轨平面，当导体棒中通过5A的电流时，ab刚好向右做匀速运动。

求：⑴导体棒受到的安培力有多大？
⑵导体棒受到的摩擦力有多大？
(3)若导体棒中通过的电流为10A时，导体棒获得的加速度多大？
26、如图所示，匀强磁场的磁感强度为0.5T，方向垂直纸面向里，当金属棒ab沿光滑导轨水平向左匀速运动时，电阻R上消耗的功率为2w，已知电阻R=0.5Ω，导轨间的距离l=0.4m，导轨电阻不计，金属棒的电阻r=0.1Ω，求：
（1）金属棒ab中电流的方向。

（2）金属棒匀速滑动的速度
27、如图所示一个U形导体框架，其宽度L=1m，框架所在平面与水平面的夹角α=30°，其电阻可忽略不计。

设匀强磁场与U形框架的平面垂直。

匀强磁场的磁感强度B＝0.2T。

今有一条形导体ab，其质量为m＝0.5kg，有效电阻R=0.1Ω，跨接在U形框架上，并且能无摩擦地滑动，求:（g=10m/s2）
（1）由静止释放导体，导体ab下滑的最大速度v m；
（2）在最大速度v m时，在ab上释放的电功率。
