机械制图电子教案 .
机械制图电子教案
机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。
[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。
4、掌握比例的概念和选用原则。
二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。
2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。
[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。
[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。
2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。
3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。
[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。
绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。
[教学资源]机械制图网络课程，生产用技术图纸等。
[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。
机械制图电子教案(完整资料)
机械制图电子教案(完整资料)机械制图电子教案（1）【课题名称】机械制图的任务与研究方法；认识制图国家标准（一）图纸与比例、字体与图线。
【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与研究方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。
二、能力目标1．握理论联系实践的研究方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。
三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。
四、教学要求1．了解机械制图的研究方法，并能掌握使用；2．了解国度标准关于图纸幅面和格式及比例、字体、图线的规定。
【教学重点】机械制图课程的研究方法【难点分析】比例的规定，图线的应用【分析学生】1．入学重生大多数未学过平面几何，空间概念和想像力较薄弱；未接触过机械工厂和机械出产，短少机械零件、部件的常识。
2．刚入学时多数学生研究机械制图的态度是规矩的，研究中碰到艰巨后，部分学生会发生畏难情绪，个别学生以至丧失研究信心与兴趣。
3．机械制图既有理论，又有实践，与中小学课程及其研究方法不同，学生对研究方法有一个适应和掌握的过程。
【教学设计思路】教学方法：演示法、讲授法、归纳法。
【教学资源】机械制图网络课程【教学放置】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。
【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。
二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和研究方法（20分钟）。
教师演示网络课程的课程说明，重点讲解研究方法。
教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。
2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。

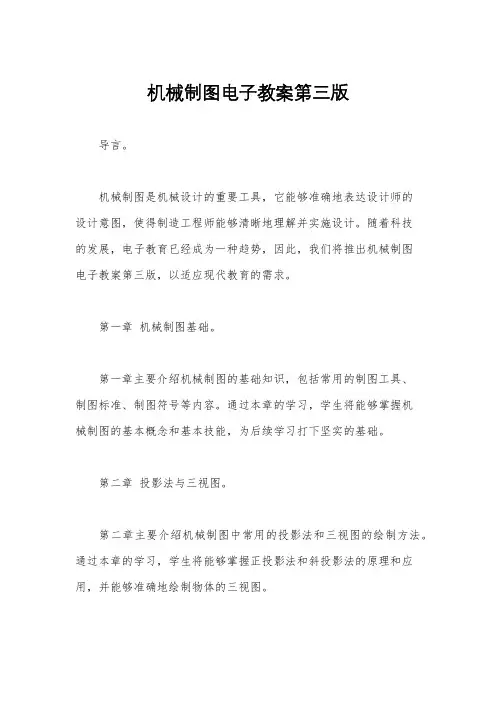

机械制图电子教案第三版
机械制图电子教案第三版导言。
机械制图是机械设计的重要工具，它能够准确地表达设计师的设计意图，使得制造工程师能够清晰地理解并实施设计。
随着科技的发展，电子教育已经成为一种趋势，因此，我们将推出机械制图电子教案第三版，以适应现代教育的需求。
第一章机械制图基础。
第一章主要介绍机械制图的基础知识，包括常用的制图工具、制图标准、制图符号等内容。
通过本章的学习，学生将能够掌握机械制图的基本概念和基本技能，为后续学习打下坚实的基础。
第二章投影法与三视图。
第二章主要介绍机械制图中常用的投影法和三视图的绘制方法。
通过本章的学习，学生将能够掌握正投影法和斜投影法的原理和应用，并能够准确地绘制物体的三视图。
第三章立体图与截面图。
第三章主要介绍机械制图中常用的立体图和截面图的绘制方法。
通过本章的学习，学生将能够掌握立体图和截面图的绘制原理和技巧，能够准确地表达物体的内部结构和外部形状。
第四章尺寸标注与公差。
第四章主要介绍机械制图中常用的尺寸标注和公差的表示方法。
通过本章的学习，学生将能够掌握尺寸标注和公差的原理和规范，能够准确地标注物体的尺寸和公差要求。
第五章线框图与装配图。
第五章主要介绍机械制图中常用的线框图和装配图的绘制方法。
通过本章的学习，学生将能够掌握线框图和装配图的绘制原理和技巧，能够准确地表达物体的装配关系和零件结构。
第六章 CAD制图。
第六章主要介绍机械制图中常用的CAD制图软件的基本操作和应用。
通过本章的学习，学生将能够掌握CAD制图软件的基本操作技巧，能够利用CAD软件进行机械制图的绘制和编辑。
第七章实例分析与综合应用。
第七章主要介绍机械制图中的实例分析和综合应用。
通过本章的学习，学生将能够通过实例分析和综合应用，掌握机械制图的综合运用能力，能够独立完成复杂零件和装配图的绘制。
结语。
机械制图电子教案第三版的推出，将为广大学生和教师提供一种全新的学习和教学方式。
通过电子教案，学生可以随时随地进行学习，教师可以更加灵活地进行教学。
《机械制图》电子教案
《机械制图》电子教案一、教学内容本节课我们将学习《机械制图》第四章第一节，详细内容为机械零件的视图表达。
重点掌握机械零件的视图绘制方法，理解并掌握三视图的投影原理。
二、教学目标1. 理解并掌握机械零件的视图表达方法。
2. 学会运用三视图的投影原理进行视图绘制。
3. 能够独立完成机械零件视图的绘制。
三、教学难点与重点重点：机械零件的视图表达方法，三视图的投影原理。
难点：如何将实际物体的形状准确地用视图表达出来。
四、教具与学具准备教具：多媒体教学设备，PPT课件。
学具：制图板，绘图仪器，A3图纸。
五、教学过程1. 导入：通过展示一些实际机械零件的图片，让学生思考如何用图纸将这些零件的形状表达出来。
2. 理论讲解：a. 介绍机械零件视图的基本概念。
b. 详细讲解三视图的投影原理。
3. 实践操作：a. 演示如何绘制一个简单零件的三视图。
b. 学生跟随教师操作，共同绘制三视图。
4. 例题讲解：a. 分析一个复杂零件的视图表达方法。
b. 演示如何绘制该零件的三视图。
5. 随堂练习：a. 学生独立完成一个简单零件的视图绘制。
b. 教师巡回指导，解答学生疑问。
a. 归纳本节课所学内容。
b. 强调重点和难点。
六、板书设计1. 三视图投影原理2. 机械零件视图表达方法3. 例题解析七、作业设计1. 作业题目：绘制一个常见机械零件的三视图。
2. 答案：根据学生完成情况给出。
八、课后反思及拓展延伸1. 反思：本节课学生对于三视图的投影原理掌握程度，以及在实际操作中的问题。
2. 拓展延伸：研究更复杂的零件视图表达方法，如剖视图、断面图等。
重点和难点解析1. 三视图的投影原理。
2. 机械零件视图表达方法。
3. 实践操作中学生的问题与解答。
4. 作业设计与课后反思。
一、三视图的投影原理1. 正投影法：以正方向（垂直于投影面）进行投影，使物体的三个坐标面（前、上、左）在投影面上得到反映。
2. 投影面：三个相互垂直的投影面，分别为水平投影面、正面投影面和侧面投影面。
机械制图-全部电子教案
机械制图电子教案眉县职业教育中心《机械制图--电子教案》机械加工技术专业重点建设专业项目组机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。
一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
三、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。
电子行业机械制图电子教案01
电子行业机械制图电子教案01一、引言在电子行业中，机械制图是一项非常重要的技能。
机械制图通过将设计的理念转化为全面准确的图纸，为后续的制造、安装和维护提供了必要的信息和指导。
本教案将介绍电子行业机械制图的基本概念、工具以及常用符号和规范，帮助学习者初步掌握机械制图的基本技能。
二、机械制图的基本概念1. 机械制图的定义机械制图是将设计的物体用图形方式呈现的一种技术，通常通过平面图、立体图、剖视图等形式描述物体的尺寸、形状、位置和结构等信息。
2. 机械制图的作用机械制图在电子行业中起到了非常重要的作用：•提供设计方案的可视化表达：通过制图，设计人员可以将他们的想法和设计方案以直观的方式传达给其他人员，包括工程师、生产人员和客户等。
•作为制造、安装和维护的指导：制图提供了详细的尺寸和装配信息，使得制造、安装和维护过程更加准确和高效。
•存档和管理：机械制图记录了设计的过程和结果，方便后续的查询和管理，对产品的改进和升级提供了重要的依据。
3. 机械制图的基本要素机械制图通常包含以下基本要素：•尺寸：用于描述物体的尺寸大小，可以是直线的长度、直径、间距等。
•形状：描述物体的外形和轮廓，常用的形状有圆形、方形、矩形等。
•位置：描述物体的相对位置和布置，通常使用坐标系或平面图来表示。
•结构：描述物体的组成和结构关系，通常使用装配图、剖视图等形式。
三、机械制图的工具和软件1. 传统绘图工具•曲尺和量角器：用于绘制直线和角度的工具。
•画板和绘图纸：提供作图的平台和载体。
•铅笔、圆规和直尺：常用的绘图工具，用于绘制不同形状的线条和图形。
2. 计算机辅助制图软件（Computer-ded Design，CAD）CAD软件是计算机辅助制图的专业工具，提供了方便、高效的绘图和设计功能，常用的CAD软件包括AutoCAD、SolidWorks、CATIA等。
CAD软件的优点：•可视化编辑：CAD软件能够实时显示和编辑绘图结果，方便用户进行设计和修改。
机械制图电子教案公开课一等奖市赛课获奖课件
机械制图电子教案公开课一等奖市赛课获奖课件一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容包括：制图的基本知识，如图纸幅面、比例、字体、图线等；投影原理，着重讲解三视图的形成及其投影规律；以及简单零件的绘制方法。
二、教学目标1. 掌握制图的基本知识，能够正确使用图纸幅面、比例、字体、图线等；2. 理解并运用投影原理，学会三视图的形成及其投影规律；3. 能够运用所学知识绘制简单零件图。
三、教学难点与重点教学难点：三视图的形成及其投影规律，简单零件图的绘制方法。
教学重点：制图基本知识，投影原理在实际绘图中的应用。
四、教具与学具准备1. 教具：PPT课件、黑板、投影仪、模型等；2. 学具：制图板、丁字尺、三角板、圆规、铅笔等。
五、教学过程1. 导入：通过展示一组实际应用的机械零件图，引发学生对制图学习的兴趣。
2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、字体、图线等；b. 讲解投影原理，着重分析三视图的形成及其投影规律；c. 通过实例演示，讲解简单零件图的绘制方法。
3. 实践操作：a. 学生跟随老师一起绘制三视图；b. 学生独立绘制简单零件图，老师进行指导。
4. 例题讲解：讲解典型例题，巩固所学知识。
5. 随堂练习：布置相关练习题，检验学生学习效果。
六、板书设计1. 制图基本知识；2. 投影原理；3. 三视图的形成及其投影规律；4. 简单零件图的绘制方法；5. 典型例题及解题思路。
七、作业设计1. 作业题目：a. 根据所给零件图，绘制其三视图；b. 根据所给零件图，绘制其正等轴测图。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课通过实践情景引入、例题讲解、随堂练习等方式，使学生掌握了制图的基本知识和投影原理，能够绘制简单零件图。
但在教学过程中，要注意关注学生的学习情况，及时调整教学节奏和难度。
2. 拓展延伸：引导学生了解其他制图方法，如三维建模、CAD等，拓宽知识面，为后续学习打下基础。
《机械制图》全部电子教案
机械制图电子教案[课题编号]4-2①[课题名称]绘图工具及其使用基本作图法[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。
[教学目标与要求]一、知识与技能1、了解常用的绘图工具及其用法；2、通过学习与练习，能基本掌握常用绘图工具的使用方法；3、熟练掌握用三角板、圆规等分线段、圆周和作正多边形等基本作图方法。
二、学习方法与素质养成通过练习，能较熟练使用绘图工具，掌握基本作图方法，为后续学习打好基础。
[教学重点]三角板、圆规的使用方法；等分圆周和作多边形。
[教学难点]图板和丁字尺及三角板的配合使用。
[分析学生]1、部分绘图工具，学生在学几何时已会使用，等分线段也容易理解。
2、运用常用的绘图工具，从学习一开始要注意正确的方法，并通过不断练习达到运用自如。
3、学习时学生可能会认为简单易学，产生马虎现象。
要引导学生正确运用绘图工具的方法，通过练习熟练地绘制图线。
[教学设计思路]教学方法：讲演结合、讲练结合、归纳法。
[教学资源]机械制图网络课程，圆规、三角板、直尺、图板、丁字尺、曲线板。
[教学安排]2学时（90分钟）。
教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
[教学过程]一、复习回顾（5～10分钟）1、标注尺寸的基本规则和注意事项；角度尺寸的标注；倾斜尺寸注法等。
2、讲评作业共性问题。
3、提问教材P.23 思考题4、5题。
4、预习提问，集中问题。
二、导入新课简述本节课的作用和重要性，导入本节课教学目标和要求。
绘图离不开工具，今天要介绍绘图工具及其使用，重点放在使用上。
绘图速度的快慢、图画质量的高低，在很大程度上决定于是否能采用正确的绘图方法和按正确的工作程序，自如地运用各种绘图工具绘制几何图形。
三、新课教学（70～80分钟）1、绘图工具及其使用教师讲解并演示常用绘图工具，除实物演示，还应充分运用网络课程演示。
机械制图电子教案职业中专
机械制图电子教案职业中专一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，如图线、比例、标注等；（2）学会使用机械制图的国家标准，如《机械制图国家标准》等；（3）能够阅读和绘制简单的机械图纸。
2. 过程与方法：（1）通过讲解、示范、练习等方式，培养学生的空间想象力；（2）利用现代化教学手段，如计算机辅助设计（CAD）软件，提高学生的制图能力。
3. 情感态度与价值观：（1）培养学生对机械制图的兴趣，使其认识到机械制图在工程技术领域的重要性；（2）培养学生严谨、细致的工作作风，提高学生的职业素养。
二、教学内容1. 机械制图基本知识：图线、比例、标注等；2. 机械制图国家标准：如《机械制图国家标准》；3. 视图：主视图、俯视图、左视图、斜视图等；4. 投影变换：正投影、斜投影等；5. 机件的表达方法：平面图、立面图、剖面图、断面图等。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识；（2）机械制图国家标准；（3）视图的绘制方法；（4）投影变换；（5）机件的表达方法。
2. 教学难点：（1）投影变换；（2）复杂机件的绘制；（3）计算机辅助设计（CAD）软件的使用。
四、教学过程1. 课前准备：（1）准备相关教学资料，如教材、课件等；（2）确保计算机辅助设计（CAD）软件的正常运行。
2. 课堂讲解：（1）讲解机械制图的基本知识；（2）介绍机械制图国家标准；（3）讲解视图的绘制方法；（4）讲解投影变换；（5）介绍机件的表达方法。
3. 课堂练习：（1）安排学生进行视图绘制练习；（2）引导学生进行投影变换的练习；（3）让学生尝试绘制简单的机件图纸。
4. 课后作业：（1）要求学生复习课堂内容，巩固所学知识；（2）布置相关练习题目，提高学生的实际操作能力。
五、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习状态；2. 课堂练习：评估学生在练习中的表现，检查绘制图纸的准确性、规范性等；3. 课后作业：检查学生的作业完成情况，评价其对课堂内容的掌握程度。
机械制图电子教案职业中专
机械制图电子教案职业中专一、教学目标1. 知识与技能：使学生掌握机械制图的基本知识、投影原理和绘图方法，培养学生绘制和阅读机械图纸的能力。
2. 过程与方法：通过讲解、演示、练习等环节，培养学生空间想象能力、创新能力和实际操作能力。
3. 情感态度与价值观：激发学生对机械制图学科的兴趣，培养学生的团队合作精神，提高学生综合素质。
二、教学内容1. 机械制图基本知识：图幅、比例、字体、线型等。
2. 投影原理：正投影、斜投影、透视投影等。
3. 基本绘图方法：平面图形、立体图形、剖面图、断面图等。
4. 组合体视图：组合体的视图表达、尺寸标注、拆卸与装配。
5. 机件表达：常见机件的绘制方法，如轴、齿轮、螺旋等。
三、教学重点与难点1. 教学重点：投影原理、基本绘图方法、组合体视图、机件表达。
2. 教学难点：投影变换、组合体视图的绘制与阅读、机件的详细表达。
四、教学方法与手段1. 教学方法：讲授、演示、练习、讨论、案例分析等。
2. 教学手段：多媒体课件、模型、绘图工具、网络资源等。
五、教学进程1. 课时安排：每个章节安排2课时，共10课时。
2. 教学过程：第一课时：讲解基本知识、投影原理、基本绘图方法。
第二课时：讲解组合体视图、机件表达，进行实践练习。
教案示例：【课堂导入】教师通过展示机械制图在工程领域的应用实例，引起学生对机械制图的兴趣，激发学生的学习热情。
【新课讲解】1. 教师讲解机械制图的基本知识，如图幅、比例、字体、线型等，并通过示例进行说明。
2. 教师讲解投影原理，包括正投影、斜投影、透视投影等，并通过模型演示，让学生直观理解。
3. 教师讲解基本绘图方法，如平面图形、立体图形、剖面图、断面图等，并通过示例进行讲解。
【实践练习】1. 学生根据教师提供的模型或图样，绘制组合体视图。
2. 学生根据教师提供的机件描述，绘制相应的机件图。
【课堂小结】【作业布置】教师布置课后作业，要求学生复习本节课的内容，并绘制一些简单的机械图纸。
机械制图电子教案公开课一等奖市赛课获奖课件
机械制图电子教案公开课一等奖市赛课获奖课件一、教学内容本节课选自《机械制图》教材第五章“轴测图”的部分，详细内容包括：轴测图的基本概念、轴测图的分类及特点、轴测图的绘制方法与步骤。
二、教学目标1. 让学生掌握轴测图的基本概念，了解轴测图的分类及特点。
2. 培养学生运用轴测图表达物体形状的能力。
3. 培养学生实际操作绘制轴测图的能力。
三、教学难点与重点教学难点：轴测图的绘制方法与步骤。
教学重点：轴测图的基本概念、分类及特点。
四、教具与学具准备教具：电子课件、黑板、粉笔。
学具：铅笔、橡皮、直尺、三角板、绘图纸。
五、教学过程1. 实践情景引入（5分钟）利用电子课件展示一组轴测图，让学生观察并思考其特点。
2. 知识讲解（15分钟）（1）轴测图的基本概念（2）轴测图的分类及特点（3）轴测图的绘制方法与步骤3. 例题讲解（15分钟）通过一个实际例题，详细讲解轴测图的绘制过程。
4. 随堂练习（10分钟）让学生根据所学知识，独立完成一个简单的轴测图绘制。
5. 互动讨论（10分钟）学生相互展示作品，教师点评并引导学生讨论绘制过程中的问题。
六、板书设计1. 黑板左侧：轴测图的基本概念、分类及特点。
2. 黑板右侧：轴测图的绘制方法与步骤。
3. 中间区域：示例图及随堂练习解答。
七、作业设计1. 作业题目：绘制一个复杂的轴测图。
2. 答案：见附图。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生课后尝试绘制不同类型的轴测图，提高空间想象力和绘图能力。
重点和难点解析1. 教学难点与重点的确定2. 例题讲解的详细程度3. 互动讨论的引导方式4. 作业设计的难度与答案的提供5. 课后反思及拓展延伸的实际操作一、教学难点与重点的确定教学难点与重点是教学过程中的关键环节。
在轴测图的教学中，绘制方法与步骤是学生较难掌握的部分，因此应作为教学难点。
而对于重点，轴测图的基本概念、分类及特点是基础，必须确保学生能够熟练掌握。
补充说明：1. 对于轴测图的绘制方法与步骤，可以通过动画演示、分步讲解等方式，使学生更直观地理解。
2024版机械制图教案(全)
键、销连接画法
键连接画法
说明键连接的种类、特点和应用， 提供键连接的绘制方法和步骤。
销连接画法
介绍销连接的构造、类型和工作原 理，详细讲解销连接的绘制方法和 注意事项。
齿轮画法
圆柱齿轮画法
阐述圆柱齿轮的基本参数 和类型，提供圆柱齿轮的 绘制方法和步骤。
圆锥齿轮画法
解释圆锥齿轮的构造、特 点和应用场景，给出圆锥 齿轮的绘制方法和技巧。
机械制图教案(全)
目录
• 课程介绍与目标 • 制图基础知识 • 投影基础与三视图 • 组合体视图绘制与阅读 • 机件表达方法 • 标准件与常用件画法 • 零件图绘制与阅读 • 装配图绘制与阅读
01
课程介绍与目标
Chapter
机械制图定义及重要性
机械制图定义
机械制图是运用正投影法原理，采用国家标准规定 的表达方法、图线、符号等，在平面上表示出机械 产品的形状、大小、技术要求和其它内容，并按一 定格式将其绘制成图样的一种技术文件。
画图步骤
先画主要部分，后画 次要部分；先画可见 部分，后画不可见部 分
04
检查、描深
检查底稿是否正确、 完整，然后进行描深
组合体尺寸标注方法步骤
定形尺寸
标注出各基本形体的定形尺寸
定位尺寸
标注出各基本形体之间的相对位 置尺寸
总体尺寸
标注出组合体的总长、总宽和总 高尺寸
检查
检查尺寸标注是否正确、完整、 清晰
04
组合体视图绘制与阅读
Chapter
组合体组合形式及表面连接关系
组合形式
叠加式、切割式、综合式
表面连接关系
不平齐、平齐、相切、相交
组合体视图绘制方法步骤
01
机械制图电子教案
机械制图电子教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，包括图幅、比例、线型、字体等；（2）学会使用绘图工具和软件，如AutoCAD、SolidWorks等；（3）掌握机械制图的基本原理，如投影、视图、剖视图、断面图等；（4）学会阅读和分析机械图纸，提高空间想象力。
2. 过程与方法：（1）通过实践操作，培养学生的绘图能力和动手能力；（2）通过分析典型零件图，培养学生阅读图纸的能力；（3）通过小组讨论和合作，提高学生的沟通能力和团队协作能力。
3. 情感态度与价值观：（1）培养学生对机械制图的兴趣，激发学习热情；（2）培养学生认真负责、细心严谨的工作态度；（3）培养学生遵守纪律、遵循规范的良好习惯。
二、教学内容1. 机械制图基本知识：图幅、比例、线型、字体等；2. 绘图工具和软件的使用：AutoCAD、SolidWorks等；3. 机械制图基本原理：投影、视图、剖视图、断面图等；4. 典型零件图的阅读和分析。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识；（2）绘图工具和软件的使用；（3）机械制图的基本原理；（4）典型零件图的阅读和分析。
2. 教学难点：（1）机械制图的基本原理；（2）典型零件图的阅读和分析。
四、教学方法1. 讲授法：讲解机械制图的基本知识和原理；2. 演示法：展示绘图工具和软件的使用方法；3. 实践操作法：让学生动手绘制图纸，提高绘图能力；4. 案例分析法：分析典型零件图，培养阅读图纸的能力；5. 小组讨论法：分组讨论，提高沟通能力和团队协作能力。
五、教学进程1. 课前准备：（1）准备相关教材、课件和教学资源；（2）安排实验室和绘图软件的使用时间；（3）组织学生分组，分配任务。
2. 课堂讲解：（1）讲解机械制图的基本知识；（2）讲解绘图工具和软件的使用方法；（3）讲解机械制图的基本原理；（4）分析典型零件图，讲解阅读图纸的方法。
3. 实践操作：（1）安排学生在实验室进行绘图实践；（2）引导学生使用绘图软件进行绘图练习；（3）检查学生绘图成果，给予评价和指导。
《机械制图》电子教案
《机械制图》电子教案一、教学内容二、教学目标1. 理解并掌握基本视图的投影原理，能够准确绘制正视图、侧视图、俯视图；2. 学会运用剖面视图表达零件内部结构；3. 能够运用所学知识分析和解决实际问题。
三、教学难点与重点教学难点：剖面视图的绘制方法及其在表达零件内部结构中的应用。
教学重点：基本视图的投影原理及其绘制方法。
四、教具与学具准备1. 教具：PPT、黑板、模型；2. 学具：制图板、绘图仪器、图纸。
五、教学过程1. 实践情景引入（5分钟）利用PPT展示一组机械零件图，让学生观察并思考如何表达零件的内部结构。
2. 知识讲解（15分钟）（1）基本视图的投影原理及绘制方法；（2）剖面视图的绘制方法及其在表达零件内部结构中的应用。
3. 例题讲解（10分钟）以一个简单的机械零件为例，演示如何绘制正视图、侧视图、俯视图以及剖面视图。
4. 随堂练习（10分钟）学生根据所学知识，绘制给定零件的正视图、侧视图、俯视图及剖面视图。
5. 课堂讨论与解答（10分钟）学生展示自己的练习成果，教师点评并解答学生疑问。
六、板书设计1. 黑板左侧：基本视图的投影原理及绘制方法；2. 黑板右侧：剖面视图的绘制方法及其应用；3. 中间区域：例题演示及随堂练习。
七、作业设计1. 作业题目：绘制给定零件的正视图、侧视图、俯视图及剖面视图；2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课的教学内容较为抽象，需要学生具备一定的空间想象能力。
在今后的教学中，应加强对学生的引导，提高他们的学习兴趣；2. 拓展延伸：研究其他类型的视图表达方法，如斜视图、局部视图等，以及如何在实际工程中运用这些知识。
重点和难点解析需要重点关注的细节包括：1. 教学内容的剖面视图绘制方法及其应用；2. 教学目标的第二条，即学会运用剖面视图表达零件内部结构；3. 教学难点，即剖面视图的绘制方法及其在表达零件内部结构中的应用；4. 教学过程中的例题讲解和随堂练习；5. 作业设计中的作业题目及答案；6. 课后反思及拓展延伸中的拓展研究。
机械制图电子教案-几何作图
一、教案基本信息教案名称：机械制图电子教案-几何作图课时安排：45分钟适用年级：高中一年级教学目标：1. 让学生掌握基本的几何作图方法。
2. 培养学生空间想象能力和动手能力。
3. 引导学生运用几何作图解决实际问题。
教学重点：1. 掌握几何作图的基本方法。
2. 提高空间想象能力和动手能力。
教学难点：1. 空间几何图形的绘制。
2. 几何作图在实际问题中的应用。
二、教学准备教师准备：1. 教案、课件、黑板。
2. 尺子、圆规、三角板等作图工具。
3. 练习题和答案。
学生准备：1. 笔记本、作图工具（如尺子、圆规、三角板等）。
2. 练习本。
三、教学过程1. 导入（5分钟）教师通过简单的实例，引出几何作图的重要性，激发学生的学习兴趣。
2. 知识讲解（15分钟）教师讲解基本的几何作图方法，如直线、圆、三角形、四边形等。
引导学生理解几何作图的原理，并学会运用尺规作图。
3. 课堂练习（10分钟）学生在课堂上运用所学的几何作图方法，完成练习题。
教师巡回指导，解答学生疑问。
4. 案例分析（5分钟）教师展示几个实际问题，让学生运用几何作图方法解决。
学生分组讨论，分享解题过程和答案。
四、课后作业1. 复习本节课所学的几何作图方法。
2. 完成课后练习题。
五、教学反思教师在课后对本节课的教学效果进行反思，针对学生的掌握情况，调整教学方法和策略。
关注学生在课堂上的参与度和动手能力，为下一节课的教学做好准备。
六、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问回答情况以及课堂纪律等，了解学生的学习状态。
2. 课后作业：检查学生完成的课后作业，评估学生对课堂所学知识的掌握程度。
3. 实践操作：组织一次几何作图的实际操作考试，检验学生的动手能力和空间想象力。
七、教学拓展1. 邀请企业工程师进行专题讲座，介绍几何作图在工程实践中的应用。
2. 组织学生参观机械加工车间，实地了解几何作图在生产实践中的重要性。
3. 开展几何作图竞赛，激发学生的学习兴趣和竞争意识。
电子行业机械制图电子教案
电子行业机械制图电子教案一、教学目标学习电子行业机械制图的基础知识和技能，掌握常用的绘图工具和绘图方法。
通过实际操作，培养学生的机械绘图能力和综合分析问题的能力，并能在实际工作中进行机械制图。
二、教学内容1. 机械制图基础知识•机械制图的概念和作用•常用的机械制图符号和标准•机械图纸的种类和用途2. 常用绘图工具和软件•标尺、铅笔、尺子等基本绘图工具的使用方法•介绍AutoCAD等常用的机械绘图软件的功能和使用方法3. 绘制机械图纸的基本步骤•确定绘图比例和绘图纸大小•绘制主视图、俯视图和剖视图•标注尺寸和注明技术要求•绘制图样和装配图4. 实践操作和案例分析•利用绘图工具和软件进行机械图纸的绘制•分析实际案例，并进行机械图纸的设计和修改三、教学方法1. 讲授法通过教师的讲解，介绍机械制图的基础知识和常用绘图工具的使用方法。
2. 实践操作学生通过实际操作，利用绘图工具和绘图软件进行机械图纸的绘制，提高实际操作能力。
3. 案例分析通过分析实际案例，让学生运用所学知识进行机械图纸的设计和修改，培养学生的综合分析和解决问题的能力。
四、教学工具1.讲台和投影仪2.绘图工具：标尺、铅笔、尺子等3.电脑和绘图软件：AutoCAD等五、教学过程第一节：机械制图基础知识1.通过讲解和示范，介绍机械制图的概念和作用。
2.介绍常用的机械制图符号和标准，如尺寸标注、表面粗糙度等。
3.讲解机械图纸的种类和用途，如部件图、装配图、工艺流程图等。
第二节：常用绘图工具和软件1.指导学生正确使用标尺、铅笔、尺子等基本绘图工具。
2.介绍AutoCAD等常用的机械绘图软件的功能和使用方法。
第三节：绘制机械图纸的基本步骤1.教授绘图比例的选择和绘图纸的大小的确定方法。
2.指导学生绘制主视图、俯视图和剖视图，并进行标注和注明技术要求。
3.讲解绘制图样和装配图的基本步骤和注意事项。
第四节：实践操作和案例分析1.学生利用绘图工具和软件，进行机械图纸的绘制，教师进行实时指导和辅助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图电子教案第一讲绘图仪器的使用与《机械制图》国家标准1．本讲知识要点：（1）图纸幅面和格式（GB/T 14689－1993）（2）标题栏（GB/T 106091－1989）（3）比例（GB/T 14690－1993）（4）字体（GB/T14691－1993）（5）线型及应用(GB/T 4457.4－2002)（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学内容设计（1）图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。
（2）字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。
（3）线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形，其他线形今后用到时再介绍。
粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。
（4）粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。
3．课前准备收集以往学生的作业若干张，到工厂收集一些生产上使用图纸。
准备一篇教师的铅笔制图字体和图线范例，将电子挂图和动画用PowerPoint制作成演示文档。
因为是第一次课，所以课前要告诉同学上课时带好绘图仪器。
4．本讲作业习题集上的字体和图线练习。
5．教学内容【内容概要】本讲主要介绍与工程制图有关的国家标准，如图纸的幅面和格式、比例、字体、图线和尺寸标注等，介绍了绘图仪器的使用方法和平面图形的绘制步骤。
要求掌握正确的作图方法和正确地使用绘图工具，在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。
（1）械图样的一般规定为适应生产发展和技术交流的需要，对图样的绘制方法、绘图格式及绘图规则等作出统一的规定，为此我国在1959年发布了国家标准《机械制图》，之后又作了几次重大修改，使其进一步向国际标准化组织靠拢，有利于工程技术的国际交流。
1)图纸幅面和格式（GB/T 14689－1993）【用标准图纸演示图纸的大小】表1-1 基本幅面尺寸(单位mm)（电子挂图）尺寸B×L 841×1189 594×841 420×594 297×420 210×297边框a 25c 10 5e 20 10图1-1 图框格式（电子挂图）2)标题栏（GB/T 10609.1－1989）通常标题栏位于图框的右下角，看图的方向应与标题栏的方向一致。
（GB/T10609.1－1989）《技术制图标题栏》规定了两种标题栏格式，图1-2是第一种标题栏的格式及分栏，这种格式与ISO7200－1984相一致。
3)比例（GB/T 14690－1993）表1-2（电子挂图）种类比例第一系列第二系列原值比例1:1缩小比例1:2 1:5 1:10 1:1×10n1:2×10n 1:5×10n1:1.5 1:2.5 1:3 1:4 1:61:1.5×10n 1:2.5×10n1:3×10n 1:4×10n 1:6×10n放大比例2:1 5:1 1×10n:1 2.5:1 4:1 2.5×10n:12×10n:1 5×10n:1 4×10n:1注：n为正整数4)字体（GB/T 14691－1993）【板书演示作业签名字体写法】图样上的汉字应采用长仿宋体字，字的大小应按字号的规定，字体的号数代表字体的高度。
字体高度尺寸h为1.8、2.5、3.5、5、7、10、14、20mm。
写汉字时字号不能小于3.5mm，字宽一般为h/1.5。
图样中的西文字符可写成斜体或直体，斜体字的字头向右倾斜，与水平基线成75°,字宽一般为h/2。
在工程图样上填写标题栏、明细表和技术要求等栏目时，要按国标要求书写长仿宋体的汉字，材料牌号、尺寸数字等西文字符要按ISOGP字体书写。
可按下述方法练习：(1)用H或HB铅笔写字，将铅笔修理成圆锥形，笔尖不要太尖或太秃；(2)按所写的字号用H或2H的铅笔打好底格，底格宜浅不宜深；(3)字体的笔画宜直不宜曲，起笔和收笔不要追求刀刻效果，要大方简洁；(4)字体的结构力求匀称、饱满，笔画分割的空白分布均匀。
图1-3 铅笔手写字体示例（板书）5)图线(GB/T 4457.4－2002和GB/T 17450－1998)机械制图的线型及应用(表1-3)图线的画法在绘制虚线、点画线时，线和线相交处应为线段相交。
当虚线在粗实线的延长线上时，在分界处要留空隙。
点画线超出轮廓线的长度约为3mm～ 5mm。
当要绘制的点画线长度较小时，可用细实线代替粗实线铅笔的修理【分组演示铅笔修理】粗实线是图样中最重要的图线，为了把粗实线画的均匀整齐，关键是正确的修理和使用铅笔，绘制粗实线的铅笔以HB或B的铅笔为宜。
将铅芯修理成长方体形，使用时用矩形的短棱和纸面接触，长方体铅芯的宽侧面和丁字尺或三角板的导向棱面贴紧，用力要均匀，速度要慢，一遍画不黑可重复运笔（图1-5）。
（电子挂图）表1-3细实线铅笔的修理和使用画细实线、虚线、点画线等细线所用的铅笔牌号为H或2H，将铅芯修理成圆锥形，如图1-6所示。
当铅芯磨秃后要及时修理，不要凑合着画。
绘制虚线和点画线时，初学者要数丁字尺或三角板上的毫米数，这样经过一段时间的练习后，画出的虚线或点画线的线段长才能整齐相等。
粗实线铅芯的修理和使用画粗实线圆所用的铅芯为HB铅芯,修理成如图1-7所示的形状。
使用时要调整圆规腿的关节，使铅芯和纸面垂直侧棱和纸面均匀接触，画圆时用力要均匀，速度要慢，一遍画不黑可反方向重复一遍。
图1-7 粗实线铅芯的修理和使用（电子挂图）（虚拟现实）【分组演示圆规修理】第二讲几何作图尺寸标注1．本讲知识要点（1）平面图形的尺寸标注（2）几何作图（3）手绘制草图2．教学设计教材上的内容比较庞杂，教学过程中要抓住重点，基本概念和原理是本讲的重点，要结合实例介绍几何作图和尺寸标注。
尺寸标注：先讲尺寸标注的基本要求，再讲具体的一些规定，不要面面具到，要教会同学查书和手册，不要死记硬背。
平面图形的尺寸标注：采用启发式教学，先给出如下图所示的平面，让同学自己抄画，考虑从何处着手，画图步骤是什么？然后再给出已知线段、中间线段、连接线段等概念。
再分析尺寸的分类和基准的概念。
多举一些和作业相近的实例。
徒手绘制草图：分组演示草图的绘制方法和技术，注意铅笔的修理和仪器图的区别。
利用视频动画演示一个图形的画图过程。
3．课前准备教师要绘制一张平面图形的草图作为范例。
4．教学内容（1）尺寸标注（GB/T 16675.2-1996）1）尺寸标注的基本规则（图1-8）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确性无关；图样中的尺寸凡以毫米为单位时，不需标注其计量单位的代号或名称，否则需标注其计量单位的代号或名称；图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另附说明；机件的每一尺寸，在图样上一般只标注一次，并应标注在反映该结构最清晰的图形上。
此外，为了使标注的尺寸清晰易读，标注尺寸时可按下列尺寸绘制：尺寸线到轮廓线、尺寸线和尺寸线之间的距离取6mm～10mm，尺寸线超出尺寸界限2mm～3mm，尺寸数字一般为3.5号字，箭头长5mm，箭头尾部宽1mm。
图1-8 尺寸标注的基本规则2）尺寸数字的注写方法线性尺寸数字通常写在尺寸线的上方或中断处，尺寸数字应按图1-9所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时应引出标注。
对于非水平方向上的尺寸，其数字方向也可水平地注写在尺寸线的中断处。
另外尺寸数字不允许被任何图线所通过，否则，需要将图线断开。
图1-9 线性尺寸数字的方向角度的数字一律写成水平方向，一般注写在尺寸线的中断处，也可写在尺寸线的上方，或引出标注（图1-10）。
图1-10 角度的数字注写方法3）尺寸标注中的符号圆心角大于180°时，要标注圆的直径，且尺寸数字前加“φ”；圆心角小于等于180°时，要标注圆的半径，且尺寸数字前加“R”；标注球面直径或半径尺寸时，应在符号φ或R 前再加符号“S”（图1-11）。
图1-11 直径和半径符号斜度和锥度可按图1-12所示的方法标注。
斜度和锥度符号的方向应与斜度和锥度的方向一致。
图1-12 锥度和斜度的标注在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上标注其数量和尺寸，均匀分布在圆上的孔可在尺寸数字后加注“EQS'表示均匀分布（图1-13）。
图1-13 相同要素的尺寸标注（2）平面图形的绘制和尺寸标注图1-14为挂轮架平面图形的绘制和尺寸标注1）平面图形的线段分析组成挂轮架平面图形的线段有的可以直接画出，如ф112、ф62等，这样的线段叫已知线段；有的线段的二个端点中只有一个端点可直接确定，而另一个端点由线段与其他线段的关系来确定，如圆弧R34、和R34相接的圆弧R142（图中R142未注出）等，这样的线段叫中间线段；有的线段二个端点都不能直接画出，要根据和线段相接的两端线段的关系来确定，如R20、R40的圆弧，两圆弧的公切线等，这样的线段叫连接线段。
挂轮架的线段分析如图1-15所示。
2）平面图形的尺寸分析挂轮架平面图形中的尺寸ф112、ф62等是确定图形几何元素形状大小的尺寸，叫定形尺寸；而R108、108、30º等是确定圆心位置的，叫定位尺寸；ф112的圆心和垂直中心线是108和30º等尺寸的起始位置，叫尺寸基准。
挂轮架的尺寸分析如图1-16所示。
标注尺寸可先注定形尺寸，再注定位尺寸。
3）平面图形的画图步骤平面图形的画图步骤一般是先画定位轴线，再画已知线段，接着画中间线段，最后画连接线段，画连接线段时要精确求出线段的端点和半径。
挂轮架的画图步骤如图1-17所示。
图1-15 挂轮架线段分析图1-16 挂轮架尺寸分析图1-17 挂轮架画图步骤第一讲组合体的画图1．知识要点（1）组合体的组合方式（2）形体分析法（3）线面分析法2．教学设计在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。
一般按组合体的生成过程先画基础形体,再画局部细节；②同一个形体三个视图的画图顺序。
一般先画形状特征最明显的那个视图，或有积聚性的视图）。
可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。
