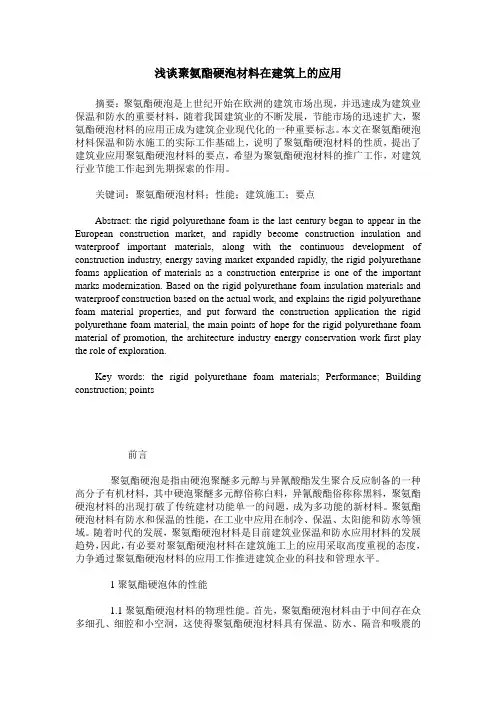

浅谈聚氨酯硬泡材料在建筑上的应用

浅谈聚氨酯硬泡材料在建筑上的应用

摘要：聚氨酯硬泡是上世纪开始在欧洲的建筑市场出现，并迅速成为建筑业保温和防水的重要材料，随着我国建筑业的不断发展，节能市场的迅速扩大，聚氨酯硬泡材料的应用正成为建筑企业现代化的一种重要标志。本文在聚氨酯硬泡材料保温和防水施工的实际工作基础上，说明了聚氨酯硬泡材料的性质，提出了建筑业应用聚氨酯硬泡材料的要点，希望为聚氨酯硬泡材料的推广工作，对建筑行业节能工作起到先期探索的作用。

关键词：聚氨酯硬泡材料；性能；建筑施工；要点

Abstract: the rigid polyurethane foam is the last century began to appear in the European construction market, and rapidly become construction insulation and waterproof important materials, along with the continuous development of construction industry, energy saving market expanded rapidly, the rigid polyurethane foams application of materials as a construction enterprise is one of the important marks modernization. Based on the rigid polyurethane foam insulation materials and waterproof construction based on the actual work, and explains the rigid polyurethane foam material properties, and put forward the construction application the rigid polyurethane foam material, the main points of hope for the rigid polyurethane foam material of promotion, the architecture industry energy conservation work first play the role of exploration.

Key words: the rigid polyurethane foam materials; Performance; Building construction; points

前言

聚氨酯硬泡是指由硬泡聚醚多元醇与异氰酸酯发生聚合反应制备的一种高分子有机材料，其中硬泡聚醚多元醇俗称白料，异氰酸酯俗称称黑料，聚氨酯硬泡材料的出现打破了传统建材功能单一的问题，成为多功能的新材料。聚氨酯硬泡材料有防水和保温的性能，在工业中应用在制冷、保温、太阳能和防水等领域。随着时代的发展，聚氨酯硬泡材料是目前建筑业保温和防水应用材料的发展趋势，因此，有必要对聚氨酯硬泡材料在建筑施工上的应用采取高度重视的态度，力争通过聚氨酯硬泡材料的应用工作推进建筑企业的科技和管理水平。

1聚氨酯硬泡体的性能

1.1聚氨酯硬泡材料的物理性能。首先，聚氨酯硬泡材料由于中间存在众多细孔、细腔和小空洞，这使得聚氨酯硬泡材料具有保温、防水、隔音和吸震的

功能。其次，聚氨酯硬泡材料的泡体由连续、致密和封闭的孔洞组成，因此具有防水的性能。

1.2聚氨酯硬泡材料的化学性能。首先，聚氨酯硬泡材料燃点较高，且燃烧后产生的有害气体较少。其次，聚氨酯硬泡材料稳定性强，使得聚氨酯硬泡材料不但具有长时间的寿命，而且还有对环境污染轻的特点。其三，聚氨酯硬泡材料是由聚合反应制得，所以耗时较少，适于野外和条件艰苦地区施工。其四，聚氨酯硬泡材料具有超强的自粘性能，容易与建筑物表面牢固粘贴。最后，硬质聚氨酯泡沫塑料和各种面材都有较强的粘接强，是一种不可多得的建筑材料。

2聚氨酯硬泡材料施工中的要点

2.1加强聚氨酯硬泡材料的基材准备工作。首先，检查基材的质量是否符合要求。其次，检查基材的平整度和清洁程度。其三，检查混凝土或SBS防水层的干燥程度。其四，对天气因素的控制，如：风雨、低温和高温对聚氨酯硬泡材料喷涂和施工有重大的影响，

2.2加强聚氨酯硬泡材料施工的安全工作。由于聚氨酯硬泡材料施工一般在建筑物顶层或者外墙，因此，要注意施工人员的安全问题，应该着重检查安全绳索的牢固，避免人员坠落事故的发生，此外，还要注意在恶劣天气条件下，施工设备的稳固以及防止交叉污染现象的产生。

2.3做好聚氨酯硬泡材料泡沫的控制工作。首先，控制聚氨酯硬泡材料泡沫的收缩，一般导致聚氨酯硬泡材料收缩的原因有：第一，原材料中含水量过大，造成原材料各种成分配比当量失调，引发泡沫密度国小，进而倒是聚氨酯硬泡材料收缩，俗称黑白料比例失调；第二，由于施工时气温过低，原材料聚合反应不充分，引起聚氨酯硬泡材料收缩；其三，搅拌和混合不充分、均匀，在聚氨酯硬泡材料局部造成收缩。其次，控制聚氨酯硬泡材料泡沫表面起泡，这一现象有时在完成喷涂后即可出现，也有的在数小时之后才出现，严重的会凸起一个个较大的“包”，这是由于发泡料中发泡剂种类与体系不相容，在发泡完成后又聚积第二次发泡，应该使发泡剂与聚醚及助剂相配套使用，在施工现场遇到这种现象的权宜之计是适当增加发泡层数，降低热量聚积。最后，控制聚氨酯硬泡材料泡沫的开裂，现场可明显看到裂开的缝隙，这种现象主要是由发泡体系中使用的聚醚支化度和官能度较低而引起的，可适当加入蔗糖、甘露醇及山梨糖醇为起始剂的聚醚。另外在施工时适当增加喷涂层数，避免一遍起发的现象。

2.4控制好聚氨酯硬泡材料泡沫的脆性。当聚氨酯硬泡材料表现出高脆性时泡孔一般比较粗大，引起聚氨酯硬泡材料脆性的原因是聚氨酯硬泡中水分含量过大，应该控制原料温度和施工环境温度，使之不要相差过大，此外，严格执行规定的原料配比，由于黑白料黏度差异过大黑料过量较多，就很容易出现聚氨酯硬泡材料泡沫的脆性。

2.5控制聚氨酯硬泡材料不同施工层之间的脱离现象。第一，在每一遍喷涂相连接的界面上出现的不粘接现象，这一现象的出现与发泡料的体系有关，另
