建筑总图设计分析图绘制原则、方法与技巧

合集下载

如何做建筑方案设计总图规范

如何做建筑方案设计总图规范

建筑方案设计总图规范一、建筑方案设计总图的概念建筑方案设计总图是指在建筑设计的初期阶段,建筑师通过对建筑项目的功能性、空间性、美学性等方面的综合考虑和分析,确定建筑设计方案的总体框架并以图纸形式表现出来的文件。

总图是建筑设计的起点,是建筑设计的灵感之源,是建筑设计未来的方向。

总图包括建筑平面布局图、建筑立面图、建筑剖面图等多个图纸,从不同角度展示建筑的整体布局和外观形式。

总图要求准确清晰、结构合理、功能明确、美观大方,是建筑设计的基础文件,为后续施工图设计提供依据。

二、建筑方案设计总图的内容建筑方案设计总图通常包括以下内容:1. 建筑平面布局图:展示建筑各个功能区域的布局关系,包括大厅、走廊、楼梯、办公室、会议室等区域的位置和连接方式。

2. 建筑立面图:展示建筑外墙的布置和立面形式,包括窗户、门、檐口、装饰等元素的位置和形态。

3. 建筑剖面图:展示建筑结构的截面形式,包括楼板、梁柱、墙体、屋顶等结构构件在空间中的位置和尺寸。

4. 建筑效果图:展示建筑外观的整体效果,通过透视图或实景图展现建筑的外观形式和环境效果。

5. 建筑示意图:通过图解方式展示建筑设计的总体规划和功能布局,是建筑设计思路的表达形式。

6. 其他相关图纸:根据项目需要,可能还包括景观设计图、设备分布图、标准图样等其他相关图纸。

以上内容是建筑方案设计总图中常见的内容,通过这些图纸可以清晰准确地表达建筑设计方案的整体思路和具体要求。

三、建筑方案设计总图制作流程建筑方案设计总图的制作流程通常包括以下步骤:1. 项目调研:建筑师首先需要对项目所在地的环境、规划要求、市场需求等进行调研,为建筑设计提供基础数据。

2. 方案设计:建筑师根据项目需求和调研结果,进行建筑方案设计的创作和探讨,形成初始的设计方案。

3. 总图方案确定:在方案设计的基础上,建筑师进行总体优化和调整,确定最终的总图设计方案。

4. 图纸制作:建筑师按照总图设计方案,制作建筑平面图、立面图、剖面图等各类图纸,完成建筑方案设计总图的制作。

建筑总图设计的方法及要点分析

建筑总图设计的方法及要点分析

建筑总图设计的方法及要点分析摘要:随着我国经济社会的不断进步,人们对生活质量的要求越来越高,建筑的数量不断增加。

建筑总图设计是一项复杂工程,既要兼顾实用性和安全性,又要跟随时代发展的步伐,保证工程整体的价值。

关键词:建筑;总图设计;方法及要点引言总图运输设计,通常称其为总图设计,诞生于社会主义工业革命和计划经济的年代,是计划经济的优秀产物。

从中华人民共和国建立初期的工业大建设开始,到如今的全面脱贫奔小康,实现中华民族伟大复兴的时代,总图运输专业不断发展,设计领域逐渐拓宽,从冶金、化工、机械、电力、航空等工业行业,到住宅小区、医院、学校、商业、办公等建筑行业均有涉足。

1总图设计定义在总图专家徐忠辉老师的《总图设计》培训讲义定义的基础上,对民用总图设计的定义做了些补充。

本文认为,“总图设计是针对基地内建设项目的总体设计,依据建设项目的使用功能要求和规划设计条件,在基地内外的现状条件和有关法规、规范的基础上”,处理项目各建构筑物、道路广场、室外管线及防护工程等总体布置的平面关系、竖向关系、空间关系及时序关系,“人为地组织与安排场地中各构成要素之间关系的活动”。

“总图设计是建筑及场地营建过程中的一个重要环节,是多专业、多学科、多知识面、多人力的协调与控制的综合性结果。

”2建筑总图设计内容总图设计通常包含现状分析、场地布局、交通组织、竖向布置、管线综合、环境设计与保护、技术经济分析这七个方面的内容。

其中现状分析指的是项目设计师和工程师对施工场地目前的情况进行实地勘察,得出具体如何建设建筑的总结论;场地布局指的是在由项目工程师和设计师进行完场地的实地勘察后,根据客户的具体诉求展开讨论,并最终得出一个符合目标客户内心需要并同时符合现实情况的场地布局图;交通组织是指,根据已经形成的场地布局图,进行交通线路的设计和铺设;竖向布置和管线综合都是指在场地布局图的指导下完善建筑设计总图的一个过程;环境设计与保护则是贯穿于民用设计总图设计过程的始末,在设计伊始进行实地场地勘察时工程师与设计师就应该注意建筑附近的环境保护区域,在总图设计的过程中对环境设计与保护更应当突出,以顺应可持续发展之路;技术经济分析指的是在进行建筑总图设计时,在经济预算允许的情况写,加大对高新技术以及相关专业人才的使用。

建筑总图施工图设计步骤和制图规范

建筑总图施工图设计步骤和制图规范

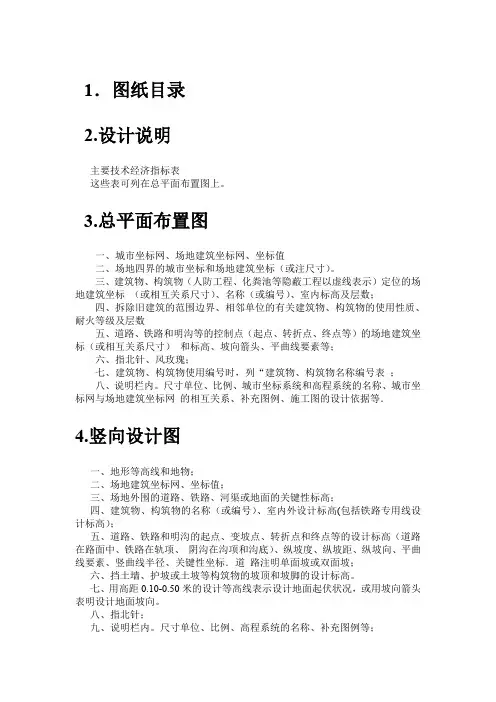

1.图纸目录2.设计说明主要技术经济指标表这些表可列在总平面布置图上。

3.总平面布置图一、城市坐标网、场地建筑坐标网、坐标值二、场地四界的城市坐标和场地建筑坐标(或注尺寸)。

三、建筑物、构筑物(人防工程、化粪池等隐蔽工程以虚线表示)定位的场地建筑坐标(或相互关系尺寸)、名称(或编号)、室内标高及层数;四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数五、道路、铁路和明沟等的控制点(起点、转折点、终点等)的场地建筑坐标(或相互关系尺寸)和标高、坡向箭头、平曲线要素等;六、指北针、风玫瑰;七、建筑物、构筑物使用编号时,列“建筑物、构筑物名称编号表;八、说明栏内。

尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等.4.竖向设计图一、地形等高线和地物;二、场地建筑坐标网、坐标值;三、场地外围的道路、铁路、河渠或地面的关键性标高;四、建筑物、构筑物的名称(或编号)、室内外设计标高(包括铁路专用线设计标高);五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高(道路在路面中、铁路在轨项、阴沟在沟项和沟底)、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标.道路注明单面坡或双面坡;六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。

七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况,或用坡向箭头表明设计地面坡向。

八、指北针;九、说明栏内。

尺寸单位、比例、高程系统的名称、补充图例等;十、当工程简单,本图与总平面布置图可合并绘制.如路网复杂时,可按上述有关技术条件等内容,单独绘制道路平面图.5.土方工程图一、地形等高线、原有的主要地形、地物;二、场地建筑坐标网、坐标值;三、场地四界的城市坐标和场地建筑坐标(或注尺寸);四、设计的主要建筑物、构筑物;五、高距为0.25-1.00米的设计等高线六、20米x 20米或40米X 40米方格网,各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量;七、土方工程平衡表;八、指北针;九、说明栏内。

建筑方案总图制图标准

建筑方案总图制图标准

建筑方案总图制图标准建筑方案总图制图是建筑设计中非常重要的一环,它是将建筑设计的理念和构想转化为具体的图纸文件,在实际施工中起到了指导和衡量的作用。

因此,建筑方案总图制图需要遵循一定的标准,以确保设计意图的准确传达和施工的顺利进行。

首先,在建筑方案总图制图中,应当遵循建筑设计的原则和要求。

总图要完整地表达出建筑的整体布局、功能划分、空间关系等,具体细节的设计可以在后续的图纸中体现。

根据建筑的功能需求和空间规划,总图应当合理地布置各个功能区域,并注明其名称和用途,以便施工人员和使用者能够清晰地理解和操作。

其次,在建筑方案总图制图中,应当使用统一的符号和标识。

符号和标识是建筑设计中常用的一种语言工具,它能够简洁地表达出各个构件和装置的类型、规格、位置等信息。

在总图中,应当使用标准化的建筑符号和标识,以确保图纸的一致性和易读性。

例如,建筑物的外形、墙体、窗户、门、楼梯等部分都应当使用符合规范的标识来表示,以避免误解和混淆。

此外,在建筑方案总图制图中,应当注重布局的整齐和比例的协调。

总图应当按照统一的比例尺绘制,以确保图纸上的各个元素能够相对于实际尺度一致地表现出来。

同时,总图中各个功能区域和构件应当有一定的间隔和对称,避免出现拥挤和混乱的情况。

布局的整齐和比例的协调可以使总图更具美感和可读性,从而提高设计师和施工人员的工作效率。

另外,在建筑方案总图制图中,应当注重细节的准确性和清晰性。

细节的准确性是指各个构件的尺寸、位置、比例等要符合设计要求和实际施工的条件。

细节的清晰性是指图纸上的线条、文字、符号等要清晰可辨,可以准确地传达设计师的意图。

为了保证细节的准确性和清晰性,制图人员应当具备严谨的工作态度,仔细核对设计文件,使用专业的绘图工具和软件,并随时与设计师和施工人员进行沟通和协作。

总之,建筑方案总图制图是建筑设计中不可或缺的一环,其制图标准直接关系到设计的质量和施工的效果。

通过遵循建筑设计的原则和要求、使用统一的符号和标识、注重布局的整齐和比例的协调、注重细节的准确性和清晰性等方面的要求,可以提高建筑方案总图的质量,使其能够准确地传达设计意图和指导实际施工。

建筑总图设计的方法及要点分析

建筑总图设计的方法及要点分析

建筑总图设计的方法及要点分析摘要:随着我国建筑行业的快速发展,建筑施工项目也需要不断的创新才能与整个发展迅速的行业相适应。

而以往的建筑理念和建筑设计存在着些许不足之处,需要进行改善,而建筑总图设计在整个建筑施工项目过程中发挥着极为重要的作用。

因此,针对于建筑总图设计的创新以及相关方法的研究,需要给予更加全面的要点分析,以减少建筑的隐患问题,提高整体的设计品位。

关键词:建筑总图设计;设计方法;设计要点分析一、建筑总图设计方法及相关要点分析的方法与途径(一)场地利用与场地改造场所种类:可以根据建设当中的特点以及性质做出比较具体的分类,主要包括了工业建设场所和民用建设场所,当中由于工业生产建设场所主要是针对产品工艺而加以设计的,所以要求特别大的场所规模,而且交通运输也十分复杂。

另外对于场所的建设周期也比较漫长。

民用建筑场所与工业生产建筑场所之间存在着一定区别。

一般情形下,工业生产建筑场所需要整体地形相对平稳,而重钢构厂房则尽量建立在挖方区等。

而民用建筑场所中,要对车流以及人流、货流等活动的相应要求加以适应,就必须对建筑物结构、形状和流线等因素加以充分考虑,并仔细研究了现场环境保护等有关问题,而且施工的期限一般较短。

其次,通常工业建筑会要求整体的地势较为平缓,尽量的避免人流区远离市中心,在民用建筑方面为了对整体的居住感受有所提高,需要对整体的建筑风格、建筑结构、建筑设计以及交通方面进行充分的考虑,要分析整体的建筑环境,且要缩短整个建筑的周期。

根据我国相关的规定,整体的建筑场地又会被分为平地场地和坡地场地。

在两种场地的选择上,一般要求平地场地要包括0%-3%到3度的平面坡度,缓坡的坡度也要控制在3%-8%,同时满足这两者的要求才是理想的平地场地。

而坡地场地就需要满足8%-25%的中平面坡度,25%-50%的陡坡地坡度以及大于50%的急坡度。

最后,在整体的建筑设计方面,首先要根据不同的地理环境和周围的人文功能来进行场地的合理选址和场地的布置工作。

如何做建筑方案设计绘图技巧

如何做建筑方案设计绘图技巧

建筑方案设计绘图技巧建筑方案设计是建筑设计的第一步,它是决定建筑设计整体风格和结构的重要环节。

而通过绘图来表现设计方案是设计师将自己的创意和想法具体呈现给他人的重要途径。

因此,建筑方案设计绘图技巧的掌握对于设计师来说至关重要。

在这篇文章中,我们将探讨一些建筑方案设计绘图的技巧,希望能够对设计师们有所帮助。

一、建筑方案设计的重要性建筑方案设计是建筑设计的起点和基础,它是整个设计过程中的第一步,也是最重要的一步。

建筑方案设计不仅决定了建筑的整体风格和结构,还包括建筑的功能、空间布局、造型、材料等诸多方面。

在建筑方案设计阶段,设计师需要通过细致的分析和思考,将建筑的概念和主题具体化,从而为后续的设计工作提供可靠的基础。

二、建筑方案设计绘图的基本要求1.清晰明了建筑方案设计绘图首先要求清晰明了,绘图的内容要表达设计意图和想法,避免模糊和混乱。

绘图要做到线条精细,比例准确,符合设计规范和标准。

2.三维感强建筑方案设计是一个空间构思的过程,因此绘图中应该注重表现建筑的三维感。

可以通过透视画法、渲染表现、模型展示等方式来增强建筑的立体感。

3.设计语言建筑方案设计绘图需要有自己独特的设计语言,体现设计师的审美观念和设计理念。

可以通过色彩运用、线条处理、形式表现等方式来展现建筑的风格和特点。

4.准确完整建筑方案设计绘图要求准确完整,包括建筑的平面布置、立面展示、剖面表现等多个方面。

设计师需要全面考虑建筑的各个部分,确保绘图反映了整体设计方案。

5.创意突出建筑方案设计绘图是设计师展现创意和想法的重要手段,因此需要在绘图中体现设计师的个性和独特之处。

可以通过构图、造型、材料运用等方式来展现设计的独特性。

三、建筑方案设计绘图技巧1.绘图工具的选择在进行建筑方案设计绘图时,设计师需要选择适合的绘图工具。

传统绘图工具包括铅笔、尺子、圆规等,而现代绘图软件如CAD、SketchUp、Revit等也是设计师常用的工具。

设计师可以根据自己的习惯和需要选择合适的绘图工具,确保绘图的效果和质量。

建筑总图设计的方法及要点分析 宋秋华

建筑总图设计的方法及要点分析  宋秋华

建筑总图设计的方法及要点分析宋秋华摘要:建筑总图作为建筑总规划的重要载体,囊括了许多重要的工程信息内容,能够决定设计文件审批的成功与否,并且对之后编制竣工图有着重要的参考作用。

鉴于此,本文对建筑总图设计的方法及要点进行了分析探讨,仅供参考。

关键词:建筑总图设计;方法;要点一、建筑总图设计的方法建筑总平面图主要表示整个项目基地的总体布局,具体体现新建建筑的位置、朝向,场地竖向设计、绿化、区域管线布置以及周边环境情况。

总图中的建筑密度、容积率、绿地率、交通、消防等应满足设计规范和当地规划局提供的设计要点。

因此通常情况下,建筑总图设计的工作重点往往在从方案设计这个阶段,对收集得到的原始资料进行整理,并根据整理结果对初始方案进行调整、验证及深化。

当得到原始资料之后,应当以原始资料为基础,并和建筑工程建设所涉及到的各个专业进行沟通,充分了解项目的重点、难点,合理布局。

在进行建筑总图设计时,还需要对各个细节进行考虑,有时建筑总图设计阶段对细节性问题考虑是否全面,甚至会直接影响到后续阶段整个项目的整体设计效果。

在进行总图设计之前,必须了解周边地块的用地性质以及建设情况,比如如果项目周边有现状住宅或规划住宅用地,建筑设计时就要考虑到对这些地块的日照影响,提前做好日照模拟分析;另外还需了解基地的现状地形地貌,根据现状高差关系合理进行竖向设计,经常说到的成片式、自由式、台阶--区带式、街区式建筑的区别很大程度便是由地形地质条件决定的。

二、建筑总图设计的要点1、竖向设计要点1.1场地分析在进行建筑总图的竖向设计时,最先需要做的,就是对场地进行全面细致的分析。

以地形起伏较大的山区场地为例,分析的重点包括了地质水文、地形地貌以及交通运输条件等。

其中,地质水位主要是对地质构造以及水文条件的分析,如地下水分布、水质状况、水位高低、洪水位置等;地形地貌的分析主要是对地势走向的分析以及地形高差的确认,了解相应的地貌特征;交通运输条件则是对场地周边公路、铁路及水运条件的分析。

分析建筑总图设计的方法及要点

分析建筑总图设计的方法及要点

分析建筑总图设计的方法及要点摘要:结合个人工作项目经验,分析总图设计的特点。

做好总图设计,在项目落地开发前就能控制整个项目的开发成本。

本文从对总平面设计方法的分析入手,探讨了总平面设计的要点,并分析了在总平面设计中需要考虑的相关方面。

本文将结合实际,分析建筑总图设计的方法及要点。

关键词:建筑工程;总图设计;方法;要点引言:所谓总图设计规划是指建筑物的总体平面图。

在具体的设计工作中,建筑不仅要满足生产、技术和交通运输条件,而且设计工作要研究满足场地的自然条件、建筑的安全、使用和生产的要求。

最终确定了最后的项目建议书,结构安全、交通顺畅、功能实用等都是基本要素,因此,制造业的统一性、一致性以及项目建议书的外观、安全性和经济适用性都得到了认证。

建筑总体设计的前提是规划师在景观规划、城市规划、建筑规划等学科中具有一定的专业素养。

一、分析建筑总图设计的作用总平面图是审查建设项目的重要评估内容。

因此,总平面设计师必须熟悉一些常用的建筑法规,并了解景观设计、文物保护、城市设计、环境保护、交通轨道线路规划、消防安全工程等内容,以防止一些违反相应法规等主要问题的发生。

在建筑设计项目的总体布局时,设计师不仅考虑了项目的前瞻性,还考虑了实现细部构造功能的可能性。

这样,一个好项目建设的过程才可以顺利实施。

二、分析建筑总图设计的方法在收到原始数据后,设计师必须首先确定原始数据的准确性,这是项目能否按设计要求落实的前提,以避免后期施工的错误,同时需要与参与建设项目的各种专业设计人员进行沟通,充分捕捉建筑总体布局设计的意图。

如果建设项目所在地相对复杂,需有计划的对该地进行建设和改造,以确保建设项目与之保持一致。

此外,在总体布局设计过程中,应捕捉每个细节,一旦在总平面设计阶段没有充分考虑关键细节,将不可避免地影响整个施工项目的总体设计质量和影响。

以我设计的长沙智谷项目为例,因方案设计场地出入口设计标高为63.30,而实际现状标高为62.70,这样就导致我场地出入口的坡度过大(实际达到了12%),不满足消防及无障碍同通行要求,因此整个场地需根据正确的竖向标高重新进行竖向设计。

建筑方案设计作图手绘技巧

建筑方案设计作图手绘技巧

建筑方案设计作图手绘技巧一、准备工作在进行建筑方案设计作图之前,设计师首先要对建筑方案有一个清晰的理解,并确定好设计的风格、构思和主题。

同时,设计师还要准备好所需要的作图工具,如铅笔、橡皮、直尺、量角器、颜色笔等。

二、草图阶段在进行建筑方案设计作图时,设计师通常会先进行草图阶段的设计。

在草图阶段,设计师可以随意地进行创意发散,尝试各种不同的设计方向和构思。

可以用铅笔和橡皮随意地在纸上勾勒出自己的想法,不必拘泥于细节或比例。

这个阶段的草图不仅可以帮助设计师快速表达出自己的设计理念,还可以帮助设计师找到最符合项目需求的设计方案。

三、平面图与立面图在确定好设计方向后,设计师可以开始绘制平面图和立面图。

在绘制平面图时,设计师可以先用直尺和量角器绘制出建筑的基本布局,包括建筑的外形和内部空间分布。

可以用不同的线条和颜色区分不同的功能区域或空间。

在绘制立面图时,设计师可以通过线条的粗细和不同的灰度表现出建筑的高度和立面的特点。

可以利用斜线、点线和实线等不同的技巧表现出建筑的质感和立体感。

四、透视图与效果图在完成平面图和立面图后,设计师可以绘制透视图和效果图。

透视图是建筑方案设计作图中的一个重要环节,通过透视图可以表现出建筑在空间中的立体感。

可以用一点透视、双点透视或三点透视等不同的透视技巧表现出建筑的外观和空间感。

效果图是建筑方案设计作图的最后一个环节,通过效果图可以使客户更直观地看到设计的效果。

可以通过添加一些细节和色彩来丰富建筑的表现力,展示出设计的美感和氛围。

五、技巧与经验建筑方案设计作图是一个需要耐心和技巧的过程。

设计师可以通过不断的练习和实践来提高自己的手绘技巧。

可以参考一些优秀的建筑手绘作品,向其他设计师请教,多参加一些建筑设计比赛或展览等活动来积累经验和提高技术水平。

同时,设计师还可以利用数字化工具如CAD、SketchUp等来辅助手绘,提高作图的效率和质量。

总之,建筑方案设计作图是建筑设计师在设计过程中重要的一个环节,通过手绘技巧可以更好地表达设计理念和想法,展示设计的美感和氛围。

建筑方案分析图教程

建筑方案分析图教程

建筑方案分析图教程建筑方案分析图是建筑设计过程中非常重要的一部分,它能够帮助设计师在建筑方案的初步设计阶段对方案进行深入分析和评估。

下面是一个关于建筑方案分析图的教程,希望能对你有所帮助。

一、建筑方案分析图的概念和作用建筑方案分析图是通过图形化的方式对建筑方案进行分析和评估,它能够直观地呈现出建筑方案在不同方面的优势和不足。

通过分析图,设计师可以更好地了解建筑方案的各个方面,从而有针对性地对方案进行优化和改进。

二、建筑方案分析图的制作方法1.确定分析图的主题在开始制作建筑方案分析图之前,首先要确定分析的主题。

例如,可以分析建筑方案在环境影响、可持续性、功能布局等方面的优劣。

2.收集建筑方案的相关信息收集建筑方案的相关信息,包括设计图纸、设计说明、技术规范等。

这些信息可以帮助你更好地理解建筑方案的设计意图和特点。

3.确定分析图的视觉表现形式确定分析图的视觉表现形式,可以选择使用平面图、立面图、环境图、剖面图等方式进行表达。

根据分析的主题选择相应的表现方式。

4.绘制分析图使用绘图软件或手绘的方式进行分析图的绘制。

根据分析的主题,将建筑方案的相关信息和设计意图表达出来,例如可以标注建筑方案的功能布局、环境适应性、材料选择等。

5.添加图例和说明在分析图上添加图例和说明,清晰地表达每个元素的含义和作用。

这样可以方便他人阅读和理解分析图,增加分析图的可读性。

三、建筑方案分析图的常用类型1.功能分析图功能分析图主要用于分析建筑方案的功能布局和空间利用。

通过功能分析图,设计师可以清晰地展示不同功能区域的位置和布局关系。

2.环境分析图环境分析图主要用于分析建筑方案与周围环境的关系。

通过环境分析图,设计师可以评估建筑方案对环境的影响,例如采光、通风、景观等。

3.材料分析图材料分析图主要用于分析建筑方案中使用的材料的种类和特点。

通过材料分析图,设计师可以评估建筑方案中使用的材料与整体设计风格的契合程度。

4.可持续性分析图可持续性分析图主要用于分析建筑方案的可持续性特点,例如节能、环保等。

建筑总图设计的方法及要点分析

建筑总图设计的方法及要点分析

建筑设计114 2015年37期建筑总图设计的方法及要点分析林雪琳身份证:370631************摘要:总图设计涉及诸多个学科及专业技术,为一门具有综合性的学科。

其主要是对建设工程施工场地中存在的各种构筑物、交通道路、管线等进行布置设计。

涉及诸多个学科,因此有较为显著的综合性和复杂性,这就要求在实际工作中必须得到重视发展。

关键词:建筑工程;总图设计;方法中图分类号:TU984.11 文献标识码:A 文章编号:1671-5810(2015)37-0114-021 概述总平面图问题无论是大型公共建筑还是民用建筑设计都不能缺少总体设计即总平面图设计,总体设计时对整个工程建设的全方位阐述,但是,部分小型民用工程设计在总平面图设计中不符合国家标准和设计规范,要么深度不够,要么广度不够,更有甚者没有总平面设计图。

多数设计单位对总平面图的设计注重于单一建筑的平面说明,缺乏变坡点、标高、交叉点、挡土墙和建筑间距等建筑细节的说明。

另外,设计人员很容易忽略的细节还包括道路红线、用地红线以及绿地等。

2 建筑总图设计方法及要点2.1 场地设计对场地的分析也是提高总图设计的另一个有效的措施,具体可以从以下几个方面入手:首先,企业或者相关个人可以派出一定的人员对需要施工区进行考察与分析工作,考察的内容不仅仅是场地的土质与周围的情况,更需要考察的内容就是场地及其周围的环境,通过对场地的考察与分析,可以更好的了解到需要施工的场地的性质与特点,可以更好的进行总图设计的工作;此外,对场地的考察可以初步的画出场地的概况,有利于下一步工作的进行。

2.2 出入口设置在设计交通出入口时,有些规则必须遵守,比如进、出场地的间隔距离要在十米范围以外,同时保证两个以上的数量,而且车辆的进出位置应尽量设置在非主干道区域。

当建筑场地位置特殊,正处于主次干道时,通常的处理方法是一般主入口设置于主干道上、次入口设置于次干道上;同时,还要保证大型车辆的进入尽量设定在次干道上,尤其要避免设定在主干道相交位置上,以防阻碍正常交通。

建筑图纸知识:建筑图纸绘制方法讲解与技巧分享

建筑图纸知识:建筑图纸绘制方法讲解与技巧分享

建筑图纸知识:建筑图纸绘制方法讲解与技巧分享建筑图纸是建筑师和工程师必不可少的绘制工具,它是指准确地绘制和表示建筑结构的信息和细节的专业技术图纸。

建筑图纸是建筑设计和施工的重要组成部分,其准确性和清晰度直接影响着建筑物的实际效果。

因此,建筑师和工程师需要掌握建筑图纸的绘制方法和技巧,以确保图纸的准确性和完整性。

以下是建筑图纸绘制方法讲解与技巧分享。

一、建筑图纸绘制方法建筑图纸主要包括平面图、立面图、剖面图、电气和机械布局图等,每一种类型的图纸都具有自己的绘制方法和规范。

下面分别对其中的几个常见类型进行讲解:1.平面图平面图是建筑设计中最基础的图纸类型,它用于表示建筑物的平面布置。

在绘制平面图时,应该首先掌握图纸上的尺度比例,一般情况下建筑平面图的尺度比例为1:100或1:50。

其次,应该根据建筑物的设计需求,在图纸上标出建筑物的主要构造和空间区域。

最后,在绘制好整个平面图后,应该对图纸进行一遍全面的检查,确保图纸清晰而准确。

2.立面图立面图是建筑设计中另一个重要的图纸类型,它用于表示建筑物外立面的设计和构造。

在绘制立面图时,需要先进行图纸的预处理工作,包括确定立面图的比例尺和整个建筑物的立面数量。

接着,应该用各种标志和符号来表示建筑物立面的构造和细节,例如窗户、门、梁、柱等。

最后,需要根据建筑设计的需求,对立面图进行微调和实际测量,以确保图纸的准确性和完整性。

3.剖面图剖面图是建筑设计中用于表示建筑物内部结构和构造的图纸类型。

在绘制剖面图的时候,需要首先确定剖面方向和位置,并使用符号和标志来表示建筑物内部的组成部分。

此外,应该根据建筑物的实际情况对剖面图进行微调和测量,确保图纸的准确性和完整性。

4.电气和机械布局图电气和机械布局图是用于表示建筑物电气和机械系统的图纸类型。

在绘制这些图纸时,需要使用专业的符号和标志,以表示电气和机械设备的位置、类型和功能。

此外,应该根据建筑物的设计需求,对这些图纸进行微调和实际测量,确保图纸的准确性和完整性。

绘制建筑分析图的基本原则-表达方式- diagram技法 建筑分析图教程

绘制建筑分析图的基本原则-表达方式- diagram技法 建筑分析图教程

□ 1-高手绝招:四种分析图表达方式在拿到素材后,很多时候直接将图片直接仍到排版中就结束了,这样辛苦做的设计不能让读者明白意图,图面效果也差。

就好比下面两张图,左边是常见的一张建筑剖面图,右边是经过10分钟处理过的剖面分析图,两张传递的内容及效果相差甚远,由此可见一张好的分析图有多么重要。

分析图千变万化,归根结底,可以总结为四种方式:图解、模型、手绘、拼贴。

□ 1 -高手绝招:四种分析图表达方式绘制分析图的基本原则一表达方式图解是指用图形进行分析,符号类型的图形是对概念、想法、结构、关系等进行简化和组织后的视觉表达,它能使分析图变得更加形象和更加清晰。

SU白模+Ps后期□ 1 -高手绝招:四种分析图表达方式P AGE D3拼贴是一种比较随性的表现方式,拼贴的素材几乎是没有限制的,只要找得到的材料都可以。

在分析图中,拼贴可以一定程度上还原场景,它没有平立剖面图那么严肃和重要,可以增加分析图的趣味性和表现张力。

□ 1 -高手绝招:四种分析图表达方式手绘是所有分析图表达方式中最自由,最有灵魂和情感,最生动的表现形式,相比其他表达方式,手绘可以在一定程度上展现作者的基本功,好的手绘分析图也具有很高的欣赏性。

建筑模型分析图可以很好的体现作者对空间、平面与形体等之间的感受。

此外,建筑分析图以模型的形式呈现非常直观,一目了然,而且非常接近真实的状态。

手绘+PS后期模型+手绘□ 1 -高手绝招:四种分析图表达方式P AGE 05□ 1 -高手绝招:四种分析图表达方式P AGE 6 分析图的表达方式有很多种, 大部分还是可以归类到图解、 拼贴、手绘、模型这四种之 中。

很多时候,这四种方式 不会单独的出现,而是互相 之间组合。

总之,不管选择何种方式, 都是以清晰的表达设计意图箜塑舞 为大原则。

□ Z -HDW :如何让分析图变得高级让你的分析图变高级其实并 不难重点在于要明白分析图 要传 递什么内容。

举个例子,彼得•库克在 《Drawing: the motiveforce of architecture )(绘画:建筑的 原动力)一书中剖析了绘画 与动机、策略、形象、影像、 境界、科技、表面效果、奇 幻建筑之间的关系。
