matlab课程设计---直流斩波电路
指导书1直流降压斩波
实验一电力电子器件仿真过程：首先点击桌面的MATLAB图标，进入MA TLAB环境，点击工具栏中的Simulink选项。
进入我们所需的仿真环境，如图1.1所示。
点击File/New/Model新建一个仿真平台。
这时我们可以在上一步Simulink环境中拉我们所需的元件到Model平台中，具体做法是点击左边的器件分类，这里我们一般只用到Simulink跟SimPowerSystems两个，分别在他们的下拉选项中找到我们所需的器件，用鼠标左键点击所需的元件不放，然后直接拉到Model平台中。
图1.1实验一的具体过程：第一步：我们首先按照之前的方法打开仿真环境新建一个仿真平台，现在我们先仿真新器件GTO的工作原理，按照下表，根据表中的路径找到我们所需的器件跟连接器。
元件名称提取路径触发脉冲Simulink/Sources/Pulse Generator电源Sim Power Systems/Electrical Sources/ DC Voltage Source示波器Simulink/Sinks/Scope接地端子Sim Power Systems/Elements/Ground信号分解器Simulink/Signal Routing/Demux电压表Sim Power Systems/Measurements/ Voltage Measurement电流表Sim Power Systems/Measurements/Current Measurement负载RLC Sim Power Systems/Elements/ Series RLC BranchGTO器件Sim Power Systems/Power Electronics/Gto 提取出来的器件模型如图1.2所示：图1.2第二步，元件的复制跟粘贴。
有时候相同的模块在仿真中需要多次用到，这时按照我们常规的方法可以进行复制跟粘贴，可以用一个虚线框复制整个仿真模型。
Matlab_Simulink在直流斩波电路仿真中的应用
图 １ 由 Ｉ Ｇ Ｂ Ｔ 组成的 Ｂ ｕ ｃ ｋ 直流变换器仿真模型
图 ３ 由 ＩＧＢＴ 组成的 Ｂｏｏｓｔ－Ｂｕｃｋ 直流变换器仿真模型
１ ０ ０ Ｖ ， 满足 论分析吻合。
， 与升降压斩波理
２ 结语 通过以上的仿真过程分析， 可以得到
下列结论。 本文利用 Ｓｉｍｕｌｉｎｋ 对降压斩波电路和
升降压斩波的仿真结果进行了详细分析， 与采用常规电路分析方法所得到的输出电 压波形进行比较， 进一步验证了仿真结果 的正确性。
采用 Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ 对直流斩波电路 进行仿真分析， 避免了常规分析方法中繁 琐的绘图和计算过程， 得到了一种较为直 观、快捷分析斩波电路的新方法。
动力与电气工程
科技资讯 ２００８ ＮＯ．２０
ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ
Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ 在直流斩波电路仿真中的应用
程显 李小敏 （ 平顶山工学院电气与电子工程系 河南平顶山 ４ ６ ７ ０ ０ １ ）
摘 要：本文用 Ｍａｔｌａｂ 的可视化仿真工具 Ｓｉｍｕｌｉｎｋ 建立了 Ｂｕｃｋ 电路的仿真模型，在此基础上对 Ｂｕｃｋ 电路及 Ｂｏｏｓｔ－Ｂｕｃｋ 电路进行了较详 细的仿真分析。结果表明，仿真波形与常规分析方法得到的结果具有一致性，证实了 Ｍａｔｌａｂ 软件在电力电子技术教学和研究中具有较好 的应用价值。 关键词：直流斩波电路 Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ 仿真 中图分类号：ＴＰ３９１．９ 文献标识码：Ａ 文章编号：１６７２－３７９１（２００８）０７（ｂ）－０１０５－０１

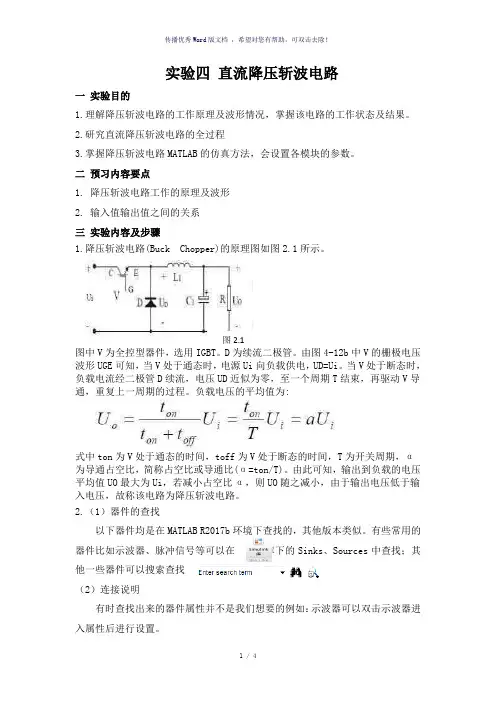

实验四·直流斩波电路BUCK电路
实验四直流降压斩波电路一实验目的1.理解降压斩波电路的工作原理及波形情况，掌握该电路的工作状态及结果。
2.研究直流降压斩波电路的全过程3.掌握降压斩波电路MATLAB的仿真方法，会设置各模块的参数。
二预习内容要点1. 降压斩波电路工作的原理及波形2. 输入值输出值之间的关系三实验内容及步骤1.降压斩波电路(Buck Chopper)的原理图如图2.1所示。
图中V为全控型器件，选用IGBT。
D为续流二极管。
由图4-12b中V的栅极电压波形UGE可知，当V处于通态时，电源Ui向负载供电，UD=Ui。
当V处于断态时，负载电流经二极管D续流，电压UD近似为零，至一个周期T结束，再驱动V导通，重复上一周期的过程。
负载电压的平均值为:式中ton为V处于通态的时间，toff为V处于断态的时间，T为开关周期，α为导通占空比，简称占空比或导通比(α=ton/T)。
由此可知，输出到负载的电压平均值UO最大为Ui，若减小占空比α，则UO随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
2.（1）器件的查找以下器件均是在MATLAB R2017b环境下查找的，其他版本类似。
有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：示波器可以双击示波器进入属性后进行设置。
图2.11 / 4（3）参数设置1.双击直流电源把电压设置为200V。
负载电动势20V。
’2.双击脉冲把周期设为0.001s，占空比设为30％，40%，80%，（可多设几组）延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×0.02/360；3.双击负载把电阻设为10Ω，电感设为0.1H；4.双击示波器把Number of axes设为3，同时把History选项卡下的Limit data points to last前面的对勾去掉；5.晶闸管和二极管参数保持默认即可四仿真及其结果降压斩波仿真电路图仿真波形及分析占空比为40％占空比为60％占空比为80％占空比80%图2.2仿真波形图占空比从图中可以看出输出电压随占空比的变化而变化其关系为U0=ɑUi五、实验总结IGBT的门极驱动条件密切地关系到他的静态和动态特性。
直流斩波电路的MATLAB仿真实验
直流斩波电路的MATLAB仿真实验降压式直流斩波电路
一、实验内容
降压斩波原理：
式中
为V处于通态的时间；
为V处于断态的时间；T为开关周期；
为导通占空比，简称占空比火导通比。
根据对输出电压平均值进行调制的方式不同，斩波电路有三种控制方式：（1）保持开关周期T不变，调节开关导通时间
不变，称为PWM。
（2）保持开关导通时间
不变，改变开关周期T，称为频率调制或调频型。
（3）
和T都可调，使占空比改变，称为混合型。
图1 降压斩波电路原理图
2
二、实验原理
(1)t=0时刻驱动V导通，电源E向负载供电，负载电压uo=E，负载电流io 按指数曲线上升
(2)t=t1时刻控制V关断，负载电流经二极管VD续流，负载电压uo近似为零，负载电流呈指数曲线下降。
为了使负载电流连续且脉动小通常使串接的电感L 值较大
三、实验过程
1、仿真电路图
图2 降压斩波的MATLAB电路的模型2、仿真模型使用模板的参数设置IGBT参数的设置如图
图3
Diode参数的设置如图
图4
脉冲信号发生器Pulse Generator的设置如图
图3
示波器的设置如图
直流电源
为200V,电感L为2mH，电容
为10μs，电阻
为5Ω
四、仿真结果
图3
=0.2时的仿真结果
图4
=0.4时的仿真结果
图5
=0.6时的仿真结果
仿真结果分析
由公式
可得：
当
时，
=44
=0.4时，
=88。
=0.6时，
=132。
斩波电路Matlab仿真电力电子技术课程设计之欧阳音创编
河北科技大学课程设计计算说明书课程名称：电力电子技术课程设计设计题目：斩波电路的Matlab仿真研究专业班级：电气工程及其自动化 XXX班学生姓名：XXX（XXXXXXXX）指导老师：电力电子课程设计指导小组XXXX年XX月XX日说明1．课程设计结束之前，每个学生都必须认真撰写《课程设计计算说明书》。
课程设计计算说明书要求内容完整，条理清晰，书面清洁，字迹工整。
2．说明书一般包括设计任务分析、设计方案的确定、具体设计过程的描述、结论等几方面，或按照课程设计指导书及指导教师的具体要求进行撰写。
3．课程设计图纸要求布局美观，图面整洁，图表清楚，尺寸标识准确，线型及标注符合国家或行业相关标准。
4．学生应独立完成各自设计计算说明书的写作，即使同组学生在设计过程中经过讨论得到的共同设计结果也应独立表述。
5．课程设计说明书按照封面、成绩评定表、目录、正文的次序装订成册。
6．课程设计应按设计期间的工作态度和课程设计任务的完成情况，设计说明书的水平、相关知识能力的掌握情况等项目分别评定成绩。
7．各项目内容及所占比例由课程设计指导教师自行确定，并以百分制形式填入“学生成绩评定表”。
总成绩采用五级分制。
8．本页采用“设计说明书”专用纸打印。
9．课程设计结束后将计算说明书交学院教学办公室保存。
学生成绩评定表目录一、设计的目的二、设计的任务三、仿真研究的内容与步骤降压斩波电路的仿真研究。
升压斩波电路的仿真研究。
升降压斩波电路的仿真研究。
（电路结构；工作原理；基本数量关系；搭建仿真模型；取不同控制角时的波形图；结论）四、总结五、参考文献一、课程设计的教学目的及要求本课程设计是电气工程及其自动化专业重要的实践教学环节之一。
本课程设计的任务是利用所学《电力电子技术》专业知识，以MATLAB/SIMULINK 仿真软件为基础，完成对所学电力电子器件、整流电路、斩波电路、交流调压电路以及逆变电路的建模与仿真。
其目的是培养学生综合运用所学知识，分析、解决工程实际问题的能力；巩固学生所学知识的同时，提高学生的专业素质，这对于工科学生贯彻工程思想起到十分重要的作用。
(电力电子)课程设计直流斩波电路
直流斩波电路设计方案和方案实施2.1 设计方案选择斩波电路有三种控制方式（1）脉冲宽度调制（PWM ）：开关周期T 不变，改变开关导通时间ton 。
（2）频率调制：开关导通时间ton 不变，改变开关周期T 。
（3）混合型：开关导通时间ton 和开关周期T 都可调，改变占空比。
本次设计采用的是脉宽调制的方法，开关选用全控型器件IGBT ，它集中了电力MOSFET 和GTR 得优点。
2.2 升压斩波电路的设计原理原理图如图3-5所示：假设L 值、C 值很大，V 通时，E 向L 充电，充电电流恒为I1，同时C 的电压向负载供电，因C 值很大，输出电压o U 为恒值,记为o U 。
设V 通的时间为on t ，此阶段L 上积蓄的能量为on t EI 1V 断时，E 和L 共同向C 充电并向负载R 供电。
设V 断的时间为off t ，则此期间电感L 释放能量为 offOt I E U 1)(- （2-1）稳态时，一个周期T 中L 积蓄能量与释放能量相等化简得： off O ont I E U t EI 11)(-= （2-2）E t TE t t t U offoffoffon O =+=（2-3）1/≥off t T ，输出电压高于电源电压，故称升压斩波电路。
也称之为boost chooper变换器。
offt T /——升压比，调节其即可改变o U 。
将升压比的倒数记作β，即Tt off =β。
和导通占空比，有如下关系：1=+βα （2-4）因此，式（2-2）可表示为（2-5）升压斩波电路能使输出电压高于电源电压的原因：① L 储能之后具有使电压泵升的作用 ② 电容C 可将输出电压保持住2.3 IGBT 驱动电路选择对IGBT 驱动电路提出以下要求和条件：(1)由于是容性输出输出阻抗；因此IBGT 对门极电荷集聚很敏感，驱动电路必须可靠，要保证有一条低阻抗的放电回路。
(2)用低内阻的驱动源对门极电容充放电，以保证门及控制电压GS U 有足够陡峭的前、后沿，使IGBT 的开关损耗尽量小。
2021年电力电子MATLAB仿真实验报告直流斩波单相交流调压实验
电力电子MATLAB仿真试验汇报
专业: 电气工程及其自动化
班级: 电气110X班
姓名: XXXXXXXX
学号: 0XXXX
兰州交通大学自动化与电气工程学院
年 6月 2日
一直流斩波试验
（1）直流降压斩波
1 直流降压斩波试验电路原理图:
元件参数:
E=220V
Em=100V
2 直流降压斩波波形以下图所表示:
图2 占空比: 60%
（2）直流升压斩波
1 直流升压斩波试验电路原理图:
元件参数:
E=200V
2 直流升压斩波波形以下图所表示:
图2 占空比: 80%
二单相交流调压试验
1单相交流调压电阻负载电路原理图:
图1
2 单相交流调压电阻负载波形以下:
图2 触发角为120度3单相交流调压阻感负载电路原理图:
图3
4 单相交流调压阻感负载波形以下:
图4 触发角为120度。
课程设计--直流斩波电路的设计
电力电子技术课程设计说明书题目直流斩波电路的设计学院：电气与信息工程学院前言直流斩波器(DC Chopper)又称为截波器，它是将电压值固定的直流电，转换为电压值可变的直流电源装置，是一种直流对直流的转换器(DC/DC Converter)已被被广泛使用，如直流电机之速度控制、交换式电源供应器(Switching-Power-Supply)等。
直流斩波是将固定的直流电压变换成可变的直流电压，也称为DC/DC变换。
斩波器的工作方式有两种，一是脉宽调制方式，Ts（周期）不变，改变Ton （通用，Ton为开关每次接通的时间），二是频率调制方式，Ton不变，改变Ts （易产生干扰）。
其具体的电路由以下几类：降压斩波器（Buck Chopper电路），其输出平均电压Uo小于输入电压Ui，输出电压与输入电压极性相同。
升压斩波器（Boost Chopper电路），其输出平均电压Uo大于输入电压Ui，输出电压与输入电压极性相同降压或升压斩波器（Buck-Boost Chopper电路）降压或升压斩波器（Cuk Chopper电路）Sepic斩波电路Zeta斩波电路，其中前两种是最基本的电路。
复合斩波电路——不同基本斩波电路组合多相多重斩波电路——相同结构基本斩波电路组合直流传动是斩波电路应用的传统领域，而开关电源则是斩波电路应用的新领域，前者的应用是逐渐萎缩，而后者的应用方兴未艾、欣欣向荣，是电力电子领域的一大热点。
用直流斩波器代替变阻器可节约电能(20~30)%。
直流斩波器不仅能起调压的作用(开关电源)，同时还能起到有效地抑制电网侧谐波电流噪声的作用。
当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制造的多种ECI 软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为(6、2、10、17)W/cm^3，效率为(80-90)%。
日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为(200-300)kHz，功率密度已达到27W/cm^3，采用同步整流器(MOS-FET代替肖特基二极管)，是整个电路效率提高到90%。
升、降压直流斩波电路及matlab仿真
目录绪论 (3)一．降压斩波电路 (6)二．直流斩波电路工作原理及输出输入关系 (12)三．D c／D C变换器的设计 (18)四．测试结果 (19)五．直流斩波电路的建模与仿真 (29)六．课设体会与总结 (30)七．参考文献 (31)绪论1. 电力电子技术的内容电力电子学,又称功率电子学(Power Electronics)。
它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。
它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。
电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。
电有直流(DC)和交流(AC)两大类。
前者有电压幅值和极性的不同，后者除电压幅值和极性外，还有频率和相位的差别。
实际应用中，常常需要在两种电能之间，或对同种电能的一个或多个参数(如电压，电流，频率和功率因数等)进行变换。
变换器共有四种类型：交流-直流(AC-DC)变换：将交流电转换为直流电。
直流-交流(DC-AC)变换：将直流电转换为交流电。
这是与整流相反的变换，也称为逆变。
当输出接电网时，称之为有源逆变；当输出接负载时，称之为无源逆变。
交-交(AC-AC)变换，将交流电能的参数(幅值或频率)加以变换。
其中：改变交流电压有效值称为交流调压；将工频交流电直接转换成其他频率的交流电，称为交-交变频。
直流-直流(DC-DC)变换，将恒定直流变成断续脉冲输出，以改变其平均值。
2. 电力电子技术的发展在有电力电子器件以前，电能转换是依靠旋转机组来实现的。
与这些旋转式的交流机组比较,利用电力电子器件组成的静止的电能变换器,具有体积小、重量轻、无机械噪声和磨损、效率高、易于控制、响应快及使用方便等优点。
1957年第一只晶闸管—也称可控硅(SCR)问世后，因此,自20世纪60年代开始进入了晶闸管时代。
matlab课程设计---直流斩波电路
直流斩波电路一.设计目的：1.熟悉降压斩波电路和升压斩波电路的工作原理。
2.掌握两种基本斩波电路的工作状态, 学会应用Matlab的可视化工具Simulink建立电路的仿真模型的方法，在此基础上对升降压斩波电路进行详细的分析，以提高设计模型的能力及加强对Matlab/Simulink软件的熟练程度。
3.了解电路图的波形情况, 认真分析仿真结果，深刻体会Matlab软件对于电力电子电路设计的重要作用。
二．软件介绍Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。
Simulink可以用连续采样时间、离散采样时间或两种混合的采样时间进行建模，它也支持多速率系统，也就是系统中的不同部分具有不同的采样速率。
为了创建动态系统模型，Simulink提供了一个建立模型方块图的图形用户接口(GUI) ，这个创建过程只需单击和拖动鼠标操作就能完成，它提供了一种更快捷、直接明了的方式，而且用户可以立即看到系统的仿真结果。
Simulink是用于动态系统和嵌入式系统的多领域仿真和基于模型的设计工具。
对各种时变系统，包括通讯、控制、信号处理、视频处理和图像处理系统，Simulink提供了交互式图形化环境和可定制模块库来对其进行设计、仿真、执行和测试。
紧密集成，可以直接访问MATLAB大量的工具来进行算法研发、仿真的分析和可视化、批处理脚本的创建、建模环境的定制以及信号参数和测试数据的定义。
Simulink是Matlab软件下的一个附加组件，是一个用来对动态系统进行建模、仿真和分析的MATLAB软件包。
支持连续、离散以及两者混合的线性和非线性系统，同时它也支持具有不同部分拥有不同采样率的多种采样速率的仿真系统。
在其下提供了丰富的仿真模块。
其主要功能是实现动态系统建模、方针与分析，可以预先对系统进行仿真分析，按仿真的最佳效果来调试及整定控制系统的参数。
课程设计--直流斩波电路的设计
电力电子技术课程设计说明书题目直流斩波电路的设计学院：电气与信息工程学院前言直流斩波器(DC Chopper)又称为截波器，它是将电压值固定的直流电，转换为电压值可变的直流电源装置，是一种直流对直流的转换器(DC/DC Converter)已被被广泛使用，如直流电机之速度控制、交换式电源供应器(Switching-Power-Supply)等。
直流斩波是将固定的直流电压变换成可变的直流电压，也称为DC/DC变换。
斩波器的工作方式有两种，一是脉宽调制方式，Ts（周期）不变，改变Ton （通用，Ton为开关每次接通的时间），二是频率调制方式，Ton不变，改变Ts （易产生干扰）。
其具体的电路由以下几类：降压斩波器（Buck Chopper电路），其输出平均电压Uo小于输入电压Ui，输出电压与输入电压极性相同。
升压斩波器（Boost Chopper电路），其输出平均电压Uo大于输入电压Ui，输出电压与输入电压极性相同降压或升压斩波器（Buck-Boost Chopper电路）降压或升压斩波器（Cuk Chopper电路）Sepic斩波电路Zeta斩波电路，其中前两种是最基本的电路。
复合斩波电路——不同基本斩波电路组合多相多重斩波电路——相同结构基本斩波电路组合直流传动是斩波电路应用的传统领域，而开关电源则是斩波电路应用的新领域，前者的应用是逐渐萎缩，而后者的应用方兴未艾、欣欣向荣，是电力电子领域的一大热点。
用直流斩波器代替变阻器可节约电能(20~30)%。
直流斩波器不仅能起调压的作用(开关电源)，同时还能起到有效地抑制电网侧谐波电流噪声的作用。
当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制造的多种ECI 软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为(6、2、10、17)W/cm^3，效率为(80-90)%。
日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为(200-300)kHz，功率密度已达到27W/cm^3，采用同步整流器(MOS-FET代替肖特基二极管)，是整个电路效率提高到90%。
基于Matlab／Simulink的直流斩波电路的设计
电力 电子技术 中，直流电压通过 电力电子变换装置变成 固定 的或 者可 调 的直 流 电压 ，称 为 直 一直 变 换 。 通 过 直 流 斩 波 技 术 ，可 以调压 ，也 可 以改 善 网测谐 波 、提高功 率 因数 ，在直 流 电动机传 动 、歼关电源校正等方面都有很大 的应用价值 。直流斩波 电路包 含很 多不 同功 能的电路 ，其中Ｂｕｃｋ电路只降压 ，Ｂｏｏｓｔ电路只升压 ， ｒ￣Ｂｕｃｋ—Ｂｏｏｓｔ电路 和Ｃｕｋ电路 均具有 升降压功 能 ，Ｓｃｐｉｃ电路 以及 Ｚｅｔａ电路 只是在一些特殊场合应用 ，其 中Ｃｕｋ电路 除了具有 升降压 功能 ，它的变换器效率也很高 ，因此应用广泛。本文对Ｂｕｃｋ电路进 行研究 。首 先 ，阐述 了Ｂｕｃｋ电路 的＿［＝作 原理 ，然后通 过Ｍａｔｌａｂ／ Ｓｉｍｕｌｉｎｋ对此 电路进行建模和仿真 ，避免 了复杂计算 和绘图 ，通 过 这种方法 ，更快捷 的得 出仿真结果 以及 仿真波形 。最后对仿 真结 果 、仿真波形进行分析 ，总结出Ｂｕｃｋ电路 的优缺点 ，为 实际电路 设 计 及 其具 体 应 用 奠 定 基 础 。
图２ 由ＩＧＢＴ元件 组 成 的降 压 变换 器仿 真模 型
Ｌ
图３ 降压 变换 器 中ＩＧＢＴ组 成 的 降压 斩 波 器
在 占空 比 为４０％、５０％的 负载 电压
ｉｊ
Ｉ ｌ ｌ ＶＤ
●
１
０
直 流 变 换 电 路 中的 开关 器 件 主 要 以全 控 型 电力 电 子 器 件 充
３所示 。由图３可以看 出：原来 的直流 电压为２００Ｖ，经过 降压变换 ２００９．
直流斩波电路课程设计
直流斩波电路课程设计目录第一章方案的选择和电路的整体结构 (1)1.1 方案的选择 (1)1.2 电路的整体结构 (2)第二章主电路的设计 (3)2.1 主电路的原理 (3)第三章驱动电路的设计 (4)3.1 驱动芯片的选择 (4)3.2 驱动芯片的介绍 (5)3.3 驱动电路的设计 (6)第四章控制电路的设计 (6)4.1 控制电路的设计原理 (6)4.2控制电路原理图 (7)第五章保护电路的设计 (8)5.1 IGBT的栅极保护 (8)5.2 IGBT的集电极和发射极的保护 (9)5.3 IGBT的过热保护 (10)第六章结论 (10)心得体会 (11)附录：ATMEGA16设计源程序 (12)参考文献 (14)第一章方案的选择和电路的整体结构1.1 方案的选择1.1.1 主电路的选择本次设计的内容是直流可调电源，目的是实现输出电源的可调节，有以下两种主电路的方案，现对这两种方案进行分析比较。
方案一：桥式全控整流电路桥式全控直流电路采用四个晶闸管桥式连接，通过控制晶闸管的导通时间使得输出的平均电压降低，实现电压可调。
优点：可以直接用市电进行整流调节。
缺点：晶闸管属于半控器件，控制不灵活。
输出电压不稳定，有波动。
输入端与输出端进行隔离。
方案二：直流斩波电路直流斩波电路属于DC-DC变换电路，通过控制电力电子器件IGBT或MOSFET 的通断时间来实现电压大小的可调节。
缺点：不能直接用市电进行设计，需要有恒定的直流电源。
优点：输入端与输出端不用进行隔离，IGBT和MOSFET为全控器件，可以随意的控制其开通或者关断，并且电路结构简单，容易实现。
综上所述，本次设计采用直流斩波电路为设计主电路，并且使用IGBT作为开关器件。
1.1.2 控制电路的选择控制电路的功能是控制电力电子器件IGBT的通断，现有两种主电路的设计方案，现进行比较分析。
方案一：采用UC3842芯片UC3842是一种PWM发生芯片，是一种高性能的固定频率电流型控制器，单端输出单端输出单端输出单端输出可直接驱动可直接驱动可直接驱动可直接驱动IGBT。
直流斩波电路的MATLAB建模与仿真
直流斩波电路的MATLAB建模与仿真摘要: 直流斩波电路包括降压斩波电路，升压斩波电路，升降压斩波电路，Cuk斩波电路，Sepic斩波电路和Zeta斩波电路。
本实验设计的是Buck降压斩波电路，采用全控型器件IGBT。
根据Buck降压斩波电路设计任务要求设计主电路、控制电路、驱动及保护电路，并通过Matlab仿真分析。
关键词:降压斩波、主电路、控制电路、驱动及保护电路。
Abstract: Dc chopping circuit including step-down chopper circuit, boost chopper circuit, buck chopper circuit, Cuk chopping circuit, Sepic chopper circuit and Zeta chopper circuit.Buck step-down chopper circuit is designed in this study, using IGBT type control device. According to Buck step-down chopper circuit design task requirement design of main circuit, control circuit, drive and protection circuit, and through Matlab simulation analysis.Key words:step-down chopper, main circuit, control circuit, drive and protection circuit.引言：直流传动是斩波电路应用的传统领域，而开关电源则是斩波电路应用的新领域，是电力电子领域的一大热点。
DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
直流斩波电路的用途非常广泛，包括直流电动机传动、开关电源，以及用于其他领域的直流电源。
直流斩波电路设计的MATLAB仿真
目录一摘要： (2)二设计任务及要求： (2)三引言： (2)四设计原理： (2)五设计仿真步骤： (3)仿真完成之后的电路图： (4)2在模型中设置仿真参数： (4)3仿真结果： (6)脉宽为46%的结果： (7)脉宽50%的仿真结果： (7)脉宽60%的仿真结果： (8)脉冲81%的仿真结果： (8)脉冲89%的仿真结果 (9)六课程设计总结 (9)七参考文献 (9)直流斩波电路设计的MATLAB仿真一摘要：MATLAB（矩阵实验室）是一种科学计算软件，它是一种以矩阵为基础的交互式程序计算语言。
SIMULINK是基于框图的仿真平台，它挂接在MATLAB环境上，以MATLAB的强大计算功能为基础，以直观的模块框图进行仿真和计算。
直流斩波是将固定的直流电压变换成可变的直流电压，也称为直流-直流变换（DC/DC）变换。
此文以MATLAB/SIMULINK仿真软件为基础，完成了对斩波电路的仿真分析。
所用的软件是MATLAB 2012a。
win8平台。
关键词：Matlab/Simulink；仿真分析；斩波电路。
二设计任务及要求：1、电源为太阳能电池，负载为电瓶；2、电源：10～ 32V；输入电流：16A(MAX）；输出电压：连续可调60～ 95V；输出电流：2A(MAX)) 输出功率：自然冷却70W（MAX），加强散热100W（MAX）。
三引言：直流斩波电路的功能是将直流电变为另一种固定的或可调的直流电，也称为直流-直流变换器（DC/DC Converter），直流斩波电路一般是指直接将直流变成直流的情况，不包括直流-交流-直流的情况；直流斩波电路的种类很多，基本分为6种斩波电路：降压斩波电路，升压斩波电路，这两种是最基本电路。
另外还有升降压斩波电路，Cuk斩波电路，Sepic斩波电路，Zeta斩波电路。
斩波器的工作方式有：脉宽调制方式（Ts不变，改变ton）和频率调制方式（ton不变，改变Ts）两种。
