节流阀和单向节流阀的工作原理

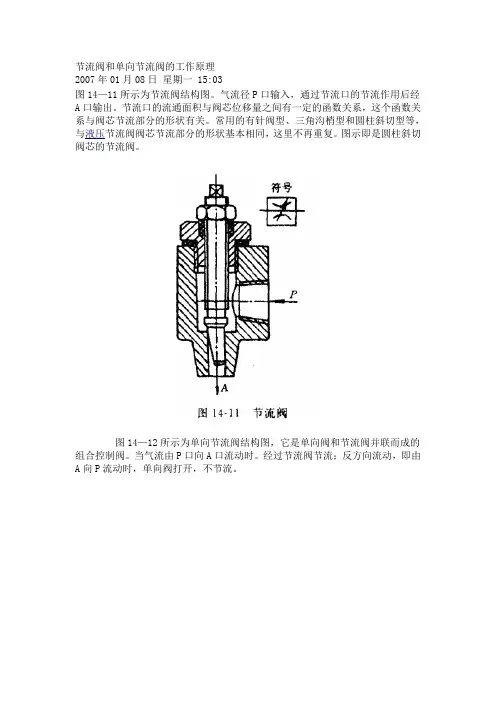

节流阀和单向节流阀的工作原理2007年01月08日星期一 15:03图14—11所示为节流阀结构图。
气流径P口输入，通过节流口的节流作用后经A口输出。
节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。
常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。
图示即是圆柱斜切阀芯的节流阀。
图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。
当气流由P口向A口流动时。
经过节流阀节流；反方向流动，即由A向P流动时，单向阀打开，不节流。
节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。
节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。
节流阀供在压力降极大的情况下作降低介质压力之用。
介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓汽蚀现象。
为了尽是减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。
节流阀具有以下特点：1、构造较简单，便于制造和维修，成本低。
2、调节精度不高，不能作调节使用。
3、密封面易冲蚀，不能作切断介质用。
4、密封性好较差。
节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。
节流阀的安装与维护应注意以下事项：1、该阀经常需要操作，因此应安装在易于方面便操作的位置上。
2、安装时要注意介质方向与阀体所标箭头方向保持一致。
单向节流阀的符号原理
单向节流阀的符号原理单向节流阀是一种用于控制流体流动的装置，常见于液压系统中。
它的主要功能是控制流体的方向和速度，并提供稳定的流量控制。
本文将从深度和广度的角度，对单向节流阀的符号原理进行全面评估和探讨。
1. 什么是单向节流阀？单向节流阀是一种机械装置，用以控制流体在管道中的流动。
它具有一个阀门，阀门上开有一个孔或窄通道，通过改变孔的大小来控制流体的流速和流量。
单向节流阀只能让流体沿一个方向流动，而阻碍流体在反方向上的流动。
2. 单向节流阀的符号原理在液压系统中，单向节流阀的符号常用来表示其工作原理和功能。
单向节流阀的符号通常由箭头和直线组成。
箭头代表流体流动的方向，而直线则表示阀门的位置。
3. 单向节流阀的原理和工作方式单向节流阀的原理是通过阻碍流体的流动来控制流量和流速。
当流体从单向节流阀的进口进入时，阀门打开，流体可以自由流动。
但当流体试图反向流动时，阀门关闭，使得反向的流体无法通过。
这种工作原理确保了流体只能沿一个方向流动，并且能够控制流量和流速。
4. 单向节流阀的应用领域单向节流阀广泛应用于液压系统中，特别是在需要控制流速和流量的场合。
它们可以用于控制液压缸的速度、防止液压系统的压力过高、调节油液的流量等。
单向节流阀还被广泛应用于自动化系统、工业设备和机械制造领域。
5. 我对单向节流阀的个人观点和理解在我看来，单向节流阀是液压系统中非常重要的一个组件。
它可以有效地控制流体的流速和流量，提供稳定的流动条件，并保护系统免受过高的压力或流量的影响。
单向节流阀的应用广泛，对于提高生产效率和设备性能至关重要。
总结：通过本文深度和广度的评估，我们对单向节流阀的符号原理进行了全面的探讨。
单向节流阀是一种用于控制流体流动的装置，通过阻碍流体的反向流动来实现流速和流量的控制。
它在液压系统中起到了重要的作用，并被广泛应用于各个领域。
我们对单向节流阀的工作原理、应用领域和个人观点进行了详细的介绍和讨论。
希望通过本文，读者能够更深入地了解和理解单向节流阀的符号原理，从而应用于实际的工作和生活中。
单向节流阀的功能
单向节流阀的功能嘿，朋友们！今天咱来聊聊单向节流阀这个神奇的小玩意儿。
你说这单向节流阀啊，就像是个很有个性的“交通指挥员”。
它能让流体在一个方向上顺畅地跑，就好像那路上没啥阻碍，一路畅通无阻；可要是流体想往反方向跑，嘿，它就开始设关卡啦，让流体不能那么轻易地过去。
咱可以想象一下，就像水流在水管里跑。
如果没有单向节流阀，那水可能就会乱流，一会儿往前，一会儿又往后，多乱套呀！但是有了它呢，水就知道该往哪儿走，而且还能控制水的流量，是不是很厉害？你看啊，在很多机械设备里，单向节流阀都发挥着重要的作用呢。
它能让机器的运行更加稳定、有序。
比如说在一些液压系统里，它能保证油液按照设定的方向和速度流动，不会出岔子。
而且呀，这单向节流阀还特别皮实耐用。
只要你安装好了，它就能老老实实地在那儿工作，不喊累也不抱怨。
就像咱身边那些靠谱的朋友，关键时刻总能顶得住。
它虽然个头不大，可千万别小瞧它呀！没有它，很多机器可能就没法正常工作啦。
就好像一部机器是个大乐队，单向节流阀就是那个默默掌控节奏的鼓手，看似不起眼，实则至关重要。
你说它是不是很神奇？能在小小的身体里发挥出这么大的作用。
这也提醒我们呀，有时候不要小看那些小小的东西，说不定它们就有着大大的能量呢！就像生活中的很多小细节，往往能决定一件事情的成败。
所以呀，咱可得好好认识认识这个单向节流阀，了解它的功能和特点。
说不定哪天咱自己鼓捣个什么小发明小创造的时候，它就能派上大用场呢！这可不是我瞎说，很多伟大的发明不都是从一些小想法、小部件开始的嘛！总之，单向节流阀就是这么一个厉害又有趣的东西，它在工业领域默默奉献着自己的力量，为各种设备的正常运行保驾护航。
咱得给它点个赞，对吧？。
管式单向阀节流阀的安装方法
管式单向阀节流阀的安装方法管式单向阀和节流阀是用于管道系统中控制流体流向和流量的装置。
以下是一般管式单向阀和节流阀的安装方法的步骤：管式单向阀的安装：选择位置：根据管道系统的设计需求，选择适当的位置安装单向阀。
通常，它会安装在流体需要单向流动的方向上。
准备管道：确保安装位置的管道段干净，平整，没有锈蚀或其它不良影响安装的因素。
准备单向阀：在安装前，检查单向阀的状态，确保其操作正常。
如果单向阀是新的，确保它符合管道系统的规格和要求。
连接管道：使用合适的管接头，将单向阀与管道连接。
根据阀门类型，可能需要螺纹连接、焊接或其他类型的连接。
正确方向：确保单向阀安装的方向正确。
通常，单向阀上会有箭头标识流向，确保它指向正确的流动方向。
紧固螺丝：如果单向阀有螺栓或螺母，确保将它们紧固以确保阀门的牢固连接。
测试阀门：在安装完成后，进行单向阀的测试。
确保阀门可以自由运动，且在适当的条件下阻止逆流。
节流阀的安装：选择位置：根据管道系统的设计需求，选择适当的位置安装节流阀。
通常，它会安装在需要调整流体流量的位置上。
准备管道：确保安装位置的管道段干净，平整，没有锈蚀或其他不良影响安装的因素。
准备节流阀：在安装前，检查节流阀的状态，确保其操作正常。
如果是新的，确保符合管道系统的规格和要求。
连接管道：使用合适的管接头，将节流阀与管道连接。
根据阀门类型，可能需要螺纹连接、焊接或其他类型的连接。
调整阀门开度：根据需要，调整节流阀的阀门开度，以达到所需的流量调节。
紧固螺丝：如果节流阀有螺栓或螺母，确保将它们紧固以确保阀门的牢固连接。
测试阀门：在安装完成后，进行节流阀的测试。
确保阀门可以自由运动，并且在适当的条件下调整流量。
在进行任何阀门安装之前，请确保遵循相关的安全标准和生产商的安装指南。
如有需要，最好由专业的管道工程师或技术人员进行安装。
单向节流阀工作原理
单向节流阀工作原理单向节流阀是一种用于控制流体流动速度的装置，它可以在一个方向上允许流体自由流动，而在另一个方向上则限制流体的流动速度。
单向节流阀通常应用于液压系统中，用于控制流体的流速和流量，以实现对液压系统的精确控制。
单向节流阀的工作原理主要是通过阀芯的设计和流体的压力来实现的。
当流体从单向节流阀的一侧流向另一侧时，阀芯会根据流体的压力和流速自动调节开启的大小，从而控制流体的流速。
当流体的压力增加时，阀芯会自动关闭，从而限制流体的流速；而当流体的压力减小时，阀芯会自动打开，从而允许流体自由流动。
单向节流阀的工作原理可以通过以下几个方面来详细说明：首先，单向节流阀的阀芯是关键的部件，它通过流体的压力和流速来实现自动调节。
阀芯通常由可移动的活塞或薄片构成，当流体的压力增加时，阀芯会受到压力的作用而关闭；而当流体的压力减小时，阀芯则会打开。
其次，单向节流阀的流体流动方向也是至关重要的。
单向节流阀可以允许流体在一个方向上自由流动，而在另一个方向上则限制流体的流速。
这是通过阀芯的设计和流体的流动方向来实现的，当流体从限制流速的一侧流向自由流动的一侧时，阀芯会自动调节开启的大小，从而控制流体的流速。
最后，单向节流阀的工作原理还涉及到流体的压力和流速的关系。
当流体的压力增加时，流速会减小；而当流体的压力减小时，流速则会增加。
单向节流阀通过阀芯的自动调节来实现对流体流速的精确控制，从而满足液压系统对流速和流量的要求。
总的来说，单向节流阀的工作原理是通过阀芯的设计和流体的压力来实现的，它可以实现对流体流速和流量的精确控制，从而满足液压系统对流体的要求。
单向节流阀在液压系统中具有重要的应用价值，能够实现对液压系统的稳定控制，提高系统的工作效率和精度。
[整理]4分单向阀
![[整理]4分单向阀](https://img.taocdn.com/s3/m/3dd799a4daef5ef7ba0d3c59.png)
管式单向节流阀4分单向阀06年业绩略低于市场预期：许继电气2006年实现主营业务收入20.01亿元，较上年同期增长9.56%，实现净利润1.27亿元，较上年同期增长9.50%。
每股收益0.34元，略低于市场预期。
收入略增，毛利提升：公司2006年主营业务收入增长较缓：电网及发电系统业务收入同比下降4.31%，变压器业务和用电系统设备业务收入略增9%左右，配网产品收入基本持平，电气化铁道业务由于市场较小波动性较大，收入同比大幅下降。
公司的2006年经营策略在提升效益，而不是扩大规模，所以采取择优选定单的政策，所以我们也观察到公司各项产品的毛利率提高比较明显，出现了收入增长缓慢但毛利率较大提高的局面。
公司06年收入增长最快的是直流保护控制业务，2006年收入达到1.8亿元，主要是因为2006年贵广二回项目实现收入。
2007年直流控制保护业务确认项目收入会有所减少，主要是高岭项目，估计全年约确认1亿元左右收入，但预计07年会新中标云广二回和呼伦贝尔两个项目共4亿元左右订单，其收入会在08、09年体现。
公司2006年三项费用较高，营业费用率，管理费用率和财务费用率分别较上年同期增长2.03%、1.86%和1.7%，这也是影响业绩增长幅度的主要因素。
由于2006年期间公司向市场推广CBZ-8000A液压阀门>>单向阀>>直通单向阀产品名称：直通单向阀产品型号：V型产品口径：DN08-40产品压力：1.0～50.0MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
单向节流阀的工作原理图【附图】
以下为单向节流阀的工作原理，一起来看看吧。
单向节流阀由单向阀和节流阀并联而成，用于一个方向需要控制流量而另一个方向（反向）需要油流畅通的回路中，以实现执行元件正向可调速，而反向能快速退回。
下面小编就带大家来了解下单向节流阀的结构及其工作原理。
图1所示为滑阀压差式单向节流阀。
当油液从P1流向P2时，阀起节流阀作用，反向时起单向阀作用。
阀芯4下端和上端分别受进、出油腔压力油的作用，在进出油腔压差和复位弹簧6的作用下，阀芯紧压在调节螺钉2上，以保持原来调节好的节流口开度。
滑阀压差式单向节流阀图2所示为可以直接安装在管路上的单向节流阀。
节流口为轴向三角槽式结构，旋转调节套3，可以改变节流口通流面积的大小，实现流量调节。
正向流动时(B→A)起节流阀作用；反向流动时(A→B)起单向阀作用，由于有部分油液可在环形缝隙中流动，可以清除节流口上的沉积物。
阀芯左端有刻度槽，调节套上有刻度圈，以标志调节流量的大小。
该阀流量调节须在无压力下进行。
博士力乐士系列的MK型单向节流阀即为此结构。
管路单向节流阀单向节流阀在结构上有两种，一种是单向阀和节流阀共用一个阀芯，另一种是单向阀和节流阀两个阀芯是分开的。
如：中低压单向节流阀(LI型)，节流阀与单向阀共用一个阀芯，中高压单向节流阀（LDF型）两个阀芯是分开的，它们的压力流量系列均同节流阀。
它们的结构见图3～图5所示。
扩展资料：使用注意事项：（1）单向节流阀与配管、配管与配管之间的焊接应注意决不能让焊药、灰尘等杂质进入制冷系统。
（2）主机厂装配焊接配管时，确保阀体温度不超过120℃。
（3）在装配系统时应保证系统洁净，为防止毛细管等堵住，必须在制冷回路中安装过滤器。
（4）单向节流阀必须竖直安装。
单向节流阀原理
单向节流阀原理单向节流阀原理什么是单向节流阀？单向节流阀（One-way throttle valve）是一种控制液压或气动系统流量的装置。
它允许流体在一个方向上自由流动，而在反向上则提供一定的阻力或节流效果。
在工程应用中，单向节流阀常用于控制液压缸的速度、防止液压系统倒流等。
单向节流阀工作原理单向节流阀工作基于简单而巧妙的原理，下面逐步介绍：1.单向流动：单向节流阀允许流体在一个方向上自由流动，而在反向上提供阻力。
这是由阀芯内部的单向阀决定的。
2.阀芯位置：根据系统需求，阀芯可以处于开放或关闭位置。
阀芯的位移程度决定了流体的阻力或通畅程度。
3.阻力调节：通过改变阀芯的位置，单向节流阀能够调节阻力大小。
当阀芯打开时，流体通过的通道变宽，减小了阻力。
相反地，当阀芯关闭时，流体只能通过更窄的通道流动，增加了阻力。
4.节流效果：阻力的调节会导致液体的流速减慢，从而实现节流的效果。
通过单向节流阀，我们可以将高压液体流向较低压力区域，实现压力平衡和控制。
单向节流阀的应用领域单向节流阀广泛应用于液压和气动系统中，用于控制流动速度、避免倒流现象。
以下列举了一些常见的应用领域：•液压系统中的速度控制•油气井控制装置•汽车制动系统•风力涡轮机控制•空气压缩机流量调节总结单向节流阀是一种重要的流控装置，可以通过调节阀芯位置来控制液压或气动系统的流速。
它的原理简单而实用，在液压和气动系统中具有广泛的应用。
对于想要深入了解流控领域的工程师和学生来说，掌握单向节流阀的原理是非常重要的。
希望本文对读者有所帮助。
单向节流阀的工作过程详解在实际应用中，单向节流阀通常由阀体、阀芯以及单向阀组成。
下面将详细解释单向节流阀的工作过程：1.当液体在单向节流阀的工作方向上流动时，压力对阀芯施加力，并将其推向开放位置。
2.随着阀芯位移，流体可以通过阀芯内部的单向阀进入流通通道，并以较低的阻力通过。
3.当液体在相反方向上倾向于倒流时，单向阀关闭，阀芯被前向流体的压力推回关闭位置。
管式单向节流阀原理
管式单向节流阀原理嘿，朋友，你有没有想过，在那些复杂的机械装置里，有一些小小的零件就像一个个神奇的小卫士，默默地控制着各种流体的流动呢？今天呀，我就来给你讲讲这管式单向节流阀的原理，可有趣啦！我有个朋友叫小李，他在一家工厂里上班。
有一次，他指着一个机器上的小部件跟我说：“你看这小玩意儿，看着不起眼，作用可大着呢！”这个小玩意儿就是管式单向节流阀。
当时我就特别好奇，这么个小部件到底是怎么发挥大作用的呢？那咱就先从这名字说起吧。
“管式”呢，就是说这个节流阀的形状就像是一根小管子，安装在管道系统里。
“单向”这个词可就关键了，就好像是马路上的单行道，流体在这个阀里只能朝着一个方向流动，可不能逆向而行哦。
那“节流”又是什么意思呢？想象一下，你拿着一个水龙头，你可以把它拧小一点，水就流得慢了，这节流阀啊，就是在管道里起到这样控制流量大小的作用。
咱来具体看看它的内部构造吧。
这管式单向节流阀里有一个阀芯，这阀芯就像是一个调皮的小把门的。
当流体按照规定的方向流动的时候，它就像是一个有礼貌的小绅士，让流体顺利通过。
不过呢，这个通过也不是毫无限制的。
在阀芯的周围有一些巧妙的设计，比如说节流口。
这节流口就像是一个狭窄的小通道，流体通过这个小通道的时候，就不能像在宽阔的大管道里那样撒欢儿跑了，只能慢悠悠地流过去，这样就达到了节流的目的。
我再给你打个比方啊，这就好比一群小动物要通过一个狭窄的山洞。
如果山洞很大，那小动物们就可以很快地跑过去。
可是如果山洞很窄呢，小动物们就只能一个一个慢慢地走，速度就慢下来了。
这流体通过节流口就跟小动物过窄山洞是一个道理。
可是如果有流体想从反方向过来呢？这时候，那个阀芯就会像一个严厉的守卫，坚决不让流体通过。
它就像是一堵坚固的墙，把反向的流体挡得死死的。
这就是单向的意义所在。
我记得我和小李探讨这个的时候，他还特别兴奋地给我讲了一个他们厂里的小事故呢。
原来啊，有一次，他们厂新来了个小年轻，不太懂这个管式单向节流阀的原理。
管式节流阀工作原理
管式节流阀工作原理
嘿，朋友们！今天咱来唠唠管式节流阀的工作原理。
你想啊，这管式节流阀就好比是一个神奇的“流量调节大师”！举个例子吧，家里的水龙头，你能通过它来控制水的流出量大小吧？这管式节流阀也是一样的道理呀！
它通常安装在管道里，就像一个忠诚的卫士，时刻把控着流体的通过量。
当需要减少流量时，它就像一个严格的家长，把“通道”变小，让流体只能慢慢地、乖乖地通过。
哎呀，这感觉就像是在拥挤的人群中艰难前行一样！比如说，在一个工业生产线上，需要精确控制某种液体的流量，这时管式节流阀就大显身手啦！它能把流量控制得恰到好处，确保生产过程顺顺利利的。
管式节流阀的构造其实也不复杂，简单说就是有个阀体，还有个阀芯。
阀芯就像是个能变形的“魔法棒”，通过移动它的位置来改变通道的大小。
这多神奇啊！
你再想想，要是没有管式节流阀，那管道里的流体不就像脱缰的野马一样，横冲直撞吗？那可不得了啦！所以说，它真的是太重要啦！
它的工作原理虽然听起来好像挺简单，但实际应用中可是发挥着不可或
缺的作用呢！无论是在化工行业、石油领域，还是其他各种工业环境中，都能看到它忙碌的“身影”。
总之，管式节流阀就是这样一个厉害又有趣的小装置，看似平凡却有着
大大的能量，真的是让我们的生活和生产都变得更加有序和可控呀！
以上就是我对管式节流阀工作原理的讲解和看法啦！你们觉得怎么样呢？。
单向节流阀原理图
单向节流阀原理图
单向节流阀是一种常见的液压控制元件，它在液压系统中起着重要的作用。
单向节流阀的原理图如下所示：
（图1，单向节流阀原理图）。
在单向节流阀的原理图中，我们可以清晰地看到由阀芯、阀座、弹簧和阀体组成的结构。
当液压油从A口进入单向节流阀时，阀芯会受到液压力的作用向右移动，使得阀芯上的节流孔逐渐打开，从而使液压油可以通过节流孔流向B口。
而当液压油从B口进入单向节流阀时，阀芯会受到弹簧的作用向左移动，使得节流孔逐渐关闭，从而限制液压油的流量。
单向节流阀的原理图清晰地展示了其工作原理，通过控制液压油的流动方向和流量，实现对液压系统的精确控制。
在实际应用中，单向节流阀广泛应用于液压系统中的液压缸速度控制、液压马达的流量控制等方面。
除了在液压系统中的应用外，单向节流阀还可以应用于其他领域，如工业自动化控制系统、航空航天领域等。
其原理图清晰地展示了其结构和工作原理，为工程师和技术人员提供了重要的参考和指导。
总之，单向节流阀原理图清晰地展示了其结构和工作原理，为我们理解和应用单向节流阀提供了重要的参考。
通过对单向节流阀的原理图进行深入学习和理解，我们可以更好地掌握其工作原理，为液压系统的设计和应用提供有力的支持。
希望本文对大家有所帮助，谢谢阅读！。
节流阀和单向节流阀
节流阀和单向节流阀
（1）结构原理
1）MK型单向节流阀图27是MK型单向节流阀的结构原理图。
该阀是管式联接的单向节流阀，其节流口采用轴向三角槽式结构。
旋转调节螺母3，可改变节流口通流面积的大小，以调节流量。
正向流动时起节流阀作用；反向流动时起单向阀作用，这时由于有部分油液可在环形缝隙中流动，可以清除节流口上的沉积物。
在阀体2左端有刻度槽，调节螺母3上有刻度，用以标志调节流量的大小。
2）F型精密节流阀图28是F型精密节流阀的结构原理图。
该阀主要由阀体1，调节件2和节流套3组成。
在节流口4处实现对从A到B的流动的节流。
转动节流杆5，可调节节流断面。
由于节流口制成薄壁孔，故节流不易受温度的影响。
（2）应用
节流阀和单向节流阀是简易的流量控制阀，它们在定量泵液压系统中的主要作用是与溢流阀配合，组成三种节流调速系统：即进油节流调速系统、回油节流调速系统和旁路节流调速系统。
对于执行元件要求往返节流调速的系统可使用两个单向节流阀。
节流阀也在容积节流调速回路中使用。
这种阀没有压力及温度补偿装置，不能自动补偿载荷及油液粘度变化时造成的速度不稳定，但其结构简单，制造和维护方便。
所以在载荷变化不大或对速度稳定性要求不高的一般液压系统中得到广泛应用。
图27 MK型单向节流阀结构原理图
1—O形圈；2—阀体；3—调节螺母；4—单向阀；5—弹簧；6—卡环；7—卡环；8—弹簧座
图28 F型精密节流阀结构原理图
1—阀体；2—调节件；3—节流套；4—节流口；5—节流杆。
节流阀单向节流阀安全操作及保养规程
节流阀单向节流阀安全操作及保养规程前言节流阀单向节流阀常用于机械传动系统中，是控制流体在管路中流动的重要组件之一。
为了确保系统的正常运行和维护阀门长久的使用寿命，有必要制定一套安全操作及保养规程。
本文旨在介绍节流阀单向节流阀的安全操作和保养方法，以保障人员和设备的安全运转。
安全操作规程1. 确保阀门无泄漏节流阀单向节流阀在运行时必须确保不发生泄漏现象，否则会导致流体流失，降低系统效率及造成环境污染，甚至对设备和人员造成安全隐患。
因此，在操作时需注意以下事项：•根据阀门工作环境的不同，检查密封面是否变形、松动、腐蚀或磨损等。
如发现问题及时更换，确保密封可靠。
•定期检查阀门的内部结构，如节流孔、单向阀，确认其可正常运行。
•在装配过程中，必须严格按照产品说明书的要求组装，确保操作正确，避免损坏或错误安装所导致的安全隐患。
2. 正确启动和停止阀门在启动和停止节流阀单向节流阀时，需根据实际情况进行操作。
操作过程中应注意以下几点：•在启动之前，需确认液压系统工作压力是否正常，避免因操作失误而导致液压系统淹水等现象。
•开始启动时，应从缓慢到快速逐步增加系统压力，保证阀门开启时不会产生冲击过大的现象。
•在停止时，应从快速到缓慢逐步减小系统压力，并且确保总液压系统处于安全状态。
3. 维护常规保养保养是保证节流阀单向节流阀正常运行的关键。
需要注意以下几点：•定期检查节流阀内部的结构和密封件状态，如发现问题，及时进行维修或更换。
•定期清洗节流阀，增加节流阀的使用寿命。
•定期检查节流阀的润滑状态，确保机件在液压条件下正常运转，减少机件磨损。
•在节流阀不使用时，要妥善存放，避免受到外部环境影响并发生损坏。
结论频繁的使用和环境条件的改变和其他因素，都会对节流阀单向节流阀的安全运行和长期使用产生影响。
为了确保阀门的正常工作和延长使用寿命，我们必须切实遵守安全操作及保养规程，严格遵守产品说明书中的相关操作要求，加强维护和保养，提高设备的安全性和稳定性。
单向节流阀的工作原理及作用和符号
单向节流阀的工作原理及作用和符号
单向节流阀是一种用于控制液体或气体流动的装置，它可以实
现单向流动并通过调节节流孔的大小来控制流量。
在工程领域中，
单向节流阀被广泛应用于液压系统中，它能够有效地控制系统的流量，从而实现对液压系统的精确控制。
单向节流阀的工作原理是利用阀芯和阀座之间的间隙来控制流
体的流动。
当流体从阀芯的一侧流过时，阀芯会压紧阀座，从而减
小流体通过的通道，从而实现节流的效果。
而当流体从另一侧流过时，阀芯会离开阀座，形成一个较大的通道，从而实现单向流动的
效果。
单向节流阀的作用主要是控制流体的流速和流量，从而实现对
液压系统的精确控制。
它可以用于调节液压系统的速度、压力和流量，从而满足不同工况下的需求。
此外，单向节流阀还能够起到防
止回流的作用，保护液压系统的安全运行。
在液压系统的图纸或图表中，单向节流阀通常用以下符号表示，一个三角形代表阀体，一个箭头代表流向，而节流孔则用一条斜线
表示。
这样的符号能够清晰地表示出单向节流阀的位置、流向和节
流孔的作用，方便工程师和操作人员进行识别和操作。
总的来说，单向节流阀通过其独特的工作原理和作用，以及清晰的符号表示，成为液压系统中不可或缺的重要组成部分，为液压系统的稳定运行和精确控制提供了重要的支持。
单向节流阀工作原理
单向节流阀工作原理A one-way throttle valve, also known as a check valve, is an essential component in many fluid systems. It allows fluid to flow in one direction while preventing backflow in the opposite direction. This simple yet crucial engineering device plays a significant role in various applications, such as hydraulic systems, plumbing systems, and air compressors.单向节流阀，也称为止回阀，在许多流体系统中是一个必不可少的组件。
它允许流体在一个方向流动，同时防止在相反方向的倒流。
这种简单但至关重要的工程设备在各种应用中起着重要作用，如液压系统、管道系统和空气压缩机。
The working principle of a one-way throttle valve is rather straightforward. It consists of a valve body, a valve seat, and a moving element, such as a disc or a ball. When the fluid flows in the desired direction, the moving element is lifted from the valve seat, allowing the fluid to pass through. However, when the fluid tries to flow in the opposite direction, the moving element is forced against the valve seat, blocking the flow and preventing backflow.单向节流阀的工作原理非常简单。
单向节流阀-SRCG-06单向节流阀
流动介质
介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。从节约能源 上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。 启闭力和启闭力矩
启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与 填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过程中，所需要的启闭力 和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。设计和制造阀门时应力求降低其关闭力和关闭力矩。
2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3.电磁阀公称压力应超过管内最高工作压力。
二. 适用性：不适用等于花钱买费物，还要添麻烦！
1.介质特性
1.1 质气，液态或混合状态分别选用不同品种的电磁阀，例 ZQDF 用于空气，ZQDF—Y 用于液体， ZQDF—2（或-3）用于蒸汽，否则易引起误动作。ZDF 系 列多功能电磁阀则可通通于气.液体。最好订时告明介质状态，安装用户就不必再调式。
产品详细信息
单向节流阀 SRCG-06 特点
1、单向节流阀 SRCG-06 通过调节油液流经油路的横截面积，控制通过油量。适用于回路中随压力改变而允许少量流量变动的情况。 2、单向节流阀 SRCG-06 带单向阀的单向节流阀，单方向调整油量，反方向可自由流动，不受节流控制。 3、单向节流阀 SRCG-06 安装尺寸符合 ISO 5781 标准（板式）。
1.2 介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。
单向阀
QY16E-1235 型单向阀 图形符号
技术参数 额定压力：21MPa 开启压力：0.07MPa 压力损失：≤0.5MPa 过滤精度：16µm 适用介质：液压油 外形尺寸
液压阀门>>单向调速阀>>电磁单向调速阀型号总揽表 产品详细信息
产品名称： 电磁单向调速阀型号总揽表 产品型号： 产品口径： DN6-10 产品压力： 7MPa 产品材质： 铸铁、铸钢、不锈钢等
管式单向节流阀 TVC-02 特点
1、管式单向节流阀 TVC-02 钢制本体可耐压 25∼30MPa，铜制本体可耐压 7MPa。 2、管式单向节流阀 TVC-02 全部经耐压、防漏测试，效果精良。 3、管式单向节流阀 TVC-02 内部加工精密，流量调节速度为线性。
管式单向节流阀 TVC-02 型号说明
电磁单向调速阀型号说明
FSC 系列号码
FS：电磁调速阀 FSC：单向调速阀
-G 安装型式
03 油口尺寸
-C 阀心型式
G：板式
02： 1/4" 03： 3/8"
C：常开 0：常开（标准）
电磁单向调速阀规格表
-2 流量调整范围 ℓ/min
2： 0.05-2 4： 0.05-4
-A2
线圈型式
A1：AC 110V A2：AC 220V A3：AC 380V D1：DC 12V D2：DC 24V
单向阀
减压阀、单向减压阀-减压阀、单向减压阀型号总揽表 单向阀-QY16E-1235 单向阀 双联单向阀-SDIF-C20A 双联单向阀 双联单向阀组-DFZ2 双联单向阀组 电磁单向调速阀-电磁单向调速阀型号总揽表 直通单向阀-A 型、DIF 直通单向阀 直通单向阀-S 型直通单向阀 直通单向阀-V 型直通单向阀 管式单向节流阀-TVC-02 管式单向节流阀 管式单向节流阀-TVC-03 管式单向节流阀 管式单向节流阀-TVC-04 管式单向节流阀 管式单向节流阀-TVC-06 管式单向节流阀 管式单向节流阀-TVH-03 管式单向节流阀 管式单向节流阀-TVH-04 管式单向节流阀 管式单向节流阀-TVH、TVL、TVC 管式单向节流阀 管式单向节流阀-TVL-03 管式单向节流阀 节流阀-SRCT-03 单向节流阀 节流阀、单向节流阀-节流阀、单向节流阀型号总览表
节流阀、单向节流阀-节流阀、单向节流阀型号总览表
液压阀门>>节流阀>>节流阀、单向节流阀型号总览表产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压阀门>>节流阀>>管式单向节流阀产品名称：管式单向节流阀产品型号：TVC-02产品口径：DN6-18产品压力：7-30.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息管式单向节流阀TVC-02特点1、管式单向节流阀TVC-02钢制本体可耐压25∼30MPa，铜制本体可耐压7MPa。
2、管式单向节流阀TVC-02全部经耐压、防漏测试，效果精良。
3、管式单向节流阀TVC-02内部加工精密，流量调节速度为线性。
管式单向节流阀TVC-02型号说明TVC -03系列号码称呼口径管式单向节流阀系列TVHTVCTVL 020304 06管式单向节流阀TVC-02规格表型号最高使用压力MPa 定格流量ℓ/min口径材料重量Kg<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。
9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。
2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。
3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。
4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。
5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。
6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。
二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
2．止回用：用来防止介质倒流，如止回阀。
3．调节用：用来调节介质的压力和流量，如调节阀、减压阀。
4．分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
5．安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
6．他特殊用途：如疏水阀、放空阀、排污阀等。
三、按驱动方式，根据不同的驱动方式可分：1．手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时，装有蜗轮、齿轮等减速装置。
2．电动：借助电机或其他电气装置来驱动。
3．液动：借助（水、油）来驱动。
4．气动；借助压缩空气来驱动。
四、按压力，根据阀门的公称压力可分：1．真空阀：绝对压力<0.1Mpa即760mm汞柱高的阀门，通常用mm汞柱或mm 水柱表示压力。
2．低压阀：公称压力PN≤1.6Mpa的阀门（包括PN≤1.6MPa的钢阀）3．中压阀：公称压力PN2.5—6.4MPa的阀门。
4．高压阀：公称压力PN10.0—80.0MPa的阀门。
5．超高压阀：公称压力PN≥100.0MPa的阀门。
五、按介质的温度分，根据阀门工作时的介质温度可分：1．普通阀门：适用于介质温度-40℃～425℃的阀门。
2．高温阀门：适用于介质温度425℃～600℃的阀门。
3．耐热阀门：适用于介质温度600℃以上的阀门。
4．低温阀门：适用于介质温度-40℃～-150℃的阀门。
5．超低温阀门：适用于介质温度-150℃以下的阀门。
六、按公称通径分，根据阀门的公称通径可分：1．小口径阀门：公称通径DN<40mm的阀门。
2．中口径阀门：公称通径DN50~300mm的阀门。
3．大口径阀门：公称通径DN350~1200mm的阀门。
4．特大口径阀门：公称通径DN≥1400mm的阀门。
七、按与管道连接方式分，根据阀门与管道连接方式可分；1．法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。
2．螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。
3．焊接连接阀门：阀体带有焊口，与管道采用焊接连接的阀门。
4．夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。
5．卡套连接阀门：采用卡套与管道连接的阀门。
10、一些高压、腐蚀介质及特种阀门产品，应当送往当地检验检测所进行检查。
<<采购前阀门选型的步骤和依据>>：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。
阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。
并且能够生产各种电动、气动、液动阀门驱动装置。
面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统最适合安装的阀门产品，我以为，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。
1．阀门的特性一般有两种，使用特性和结构特性。
使用特性：它确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类别（闭路阀门、调节阀门、安全阀门等）；产品类型（闸阀、截止阀、蝶阀、球阀等）；阀门主要零件（阀体、阀盖、阀杆、阀瓣、密封面）的材料；阀门传动方式等。
结构特性：它确定了阀门的安装、维修、保养等方法的一些结构特性，属于结构特性的有：阀门的结构长度和总体高度、与管道的连接形式（法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆结构形式（旋转杆、升降杆）等。
2．选择阀门的步骤和依据大体如下：⑴选择步骤1. 明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2. 确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3. 确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4. 根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5. 确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6. 确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7. 确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8. 利用现有的资料：阀门产品目录、阀门产品样本等选择适当的阀门产品。
⑵选择阀门的依据在了解掌握选择阀门步骤的同时，还应进一步了解选择阀门的依据。
1. 所选用阀门的用途、使用工况条件和操纵控制方式。
2. 工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3. 对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4. 安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选择阀门的依据和步骤，合理、正确地选择阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选择管道系统最适合安装的阀门时必须考虑到这一点。
如下为选择阀门应遵循的原则：⑴截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
⑵控制流量用的阀门通常选择易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
⑶换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
