节流阀和单向节流阀的工作原理
节流阀的工作原理
节流阀的工作原理
节流阀是一种常用的流量控制装置，用于调节流体介质在管道中的流量和压力。
它通过改变流道的截面积来控制流体的流速和流量，从而达到控制流体介质的目的。
节流阀的工作原理可以简单概括为流体通过节流阀时，由于截面积的变化，流速增加，压力降低。
节流阀的工作原理可以从流体动力学和流体静力学两个方面来解释。
1. 流体动力学原理：
当流体通过节流阀时，由于流道截面积的变化，流速也会相应地发生变化。
根
据连续性方程，流体的质量流量在不同截面积处保持不变。
因此，当流道截面积减小时，流速会增加，而当截面积增大时，流速会减小。
这是因为流体在通过较小截面积时，需要通过更窄的通道，因此流速增加；而在通过较大截面积时，流体可以通过更宽的通道，流速减小。
2. 流体静力学原理：
节流阀的工作原理还涉及到流体的静压力。
根据伯努利定理，当流体通过节流
阀时，由于流速的变化，静压力也会发生变化。
当流速增加时，静压力会降低；而当流速减小时，静压力会增加。
这是因为流体在通过较小截面积时，流速增加，流体份子之间的碰撞频率增加，从而导致静压力降低；而在通过较大截面积时，流速减小，流体份子之间的碰撞频率减小，静压力增加。
综上所述，节流阀的工作原理可以归纳为通过改变流道的截面积来控制流体的
流速和压力。
通过调节节流阀的开度或者调节装置，可以实现对流体介质流量和压力的精确控制。
节流阀广泛应用于工业生产中的流量控制系统，如石油、化工、冶金、电力等行业，起到了重要的作用。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的控制流体流量的装置，广泛应用于各个行业的管道系统中。
它通过改变管道中流体的流通截面积，从而控制流体的流量大小。
节流阀的工作原理主要包括压力差原理、流体动力学原理和节流效应原理。
1. 压力差原理节流阀的工作原理之一是基于压力差原理。
当流体通过节流阀时，由于节流阀前后的管道截面积不同，流体在通过节流阀时会形成一定的压力差。
这个压力差会使流体加速通过节流阀，从而实现流量的控制。
当节流阀开度增大时，节流阀前后的压力差减小，流体流量增大；反之，当节流阀开度减小时，节流阀前后的压力差增大，流体流量减小。
2. 流体动力学原理节流阀的工作原理之二是基于流体动力学原理。
当流体通过节流阀时，由于节流阀前后的截面积不同，流体会受到一定的阻力。
这个阻力会使流体产生压力损失，从而控制流体的流量。
节流阀的设计通常考虑流体的速度、密度和黏度等参数，以确保流体在通过节流阀时能够产生适当的压力损失，从而实现流量的控制。
3. 节流效应原理节流阀的工作原理之三是基于节流效应原理。
当流体通过节流阀时，由于节流阀的形状和结构设计，流体会在节流阀的缩流部分形成局部的高速流动区域。
在这个高速流动区域，流体的动能会转化为压力能，从而产生节流效应。
这个节流效应会使流体的流速增加，压力降低，从而控制流体的流量。
节流阀的设计通常考虑缩流部分的形状和尺寸，以确保能够产生适当的节流效应，从而实现流量的控制。
总结：节流阀的工作原理主要包括压力差原理、流体动力学原理和节流效应原理。
通过改变管道中流体的流通截面积，节流阀能够控制流体的流量大小。
节流阀的设计通常考虑流体的速度、密度和黏度等参数，以确保能够产生适当的压力损失和节流效应，从而实现精确的流量控制。
在实际应用中，节流阀广泛应用于各个行业的管道系统中，如化工、石油、冶金、电力等领域，起到了重要的控制作用。
节流阀的工作原理
节流阀的工作原理
节流阀是一种用来调节流体流量的装置。
它基本由阀体、阀芯和阀座组成。
当流体进入节流阀，在通过阀芯和阀座之间的缝隙时，由于缝隙的宽度较窄，流体流速增大，从而使流量减小。
节流阀的工作原理主要有以下几点：
1. 原理一：节流阀通过调节阀芯的移动位置，改变流体流经的有效横截面积，从而改变流通截面的大小，进而控制流量。
当阀芯上升，流通截面减小，流体流速增大，流量减小；当阀芯下降，流通截面增大，流体流速减小，流量增加。
2. 原理二：节流阀通过改变流体流通的流道形状，使流体流速发生改变，进而控制流量。
例如，通过增大流通截面的扩散段，流体的流速降低，从而流量增加；通过缩小流通截面的收缩段，流体的流速增大，从而流量减小。
3. 原理三：节流阀通过阀座与阀芯之间的摩擦力来控制流量。
阀芯位于阀座上方，在流体流过时，阀芯会受到来自流体的上推力和其自身受到的重力作用，产生与流速成正比的摩擦阻力。
当流速增大时，摩擦阻力也增大，从而降低流量；反之，当流速减小时，摩擦阻力减小，流量增加。
综上所述，节流阀通过调节流体流通截面的大小、改变流道形状和利用阀芯与阀座之间的摩擦力来实现流量的控制。
这种工作原理使得节流阀在各种流体控制系统中有广泛的应用，如水、油、气体等。
简述单向节流阀的工作原理
简述单向节流阀的工作原理1. 什么是单向节流阀？嘿，大家好！今天咱们来聊聊单向节流阀。
听名字可能有点拗口，其实它就是个能控制液体流动的小家伙。
说到这，你可能会问：“这东西有什么用呢？”简单来说，它就像一个管道里的“守门员”，只允许液体朝一个方向流动，真是妙不可言。
想象一下，你在家里洗澡，水龙头里流出的水如果可以随意回流，那可就麻烦大了！单向节流阀就是来解决这个问题的。
它确保水流从龙头出来，但不允许它再回去。
就像一个聪明的路口指挥官，让车子只能往前开，不让它们转身返回。
2. 单向节流阀的工作原理2.1 流体的流动那么，这个小玩意儿是怎么工作的呢？其实原理并不复杂。
单向节流阀内部有个小装置，通常是一个简单的阀门。
水流通过阀门的时候，阀门会根据压力的变化自动开关。
当水流过来时，阀门就像个热情的主人，马上打开大门，让水流进去。
但是，如果水想要反向流动，阀门就会关上，阻止水流的回归。
可以想象成一个门，门上贴着“只进不出”的标志。
只要你在正确的方向上推门，它就会乖乖地开；但一旦你反过来，想要推门回去，那可就不行了，门死死地关着。
这样一来，流体的流动就被严格控制住了，真是个省心的小家伙！2.2 液体的压力变化当然，单向节流阀的工作也离不开压力的帮助。
我们知道，流体在流动时会产生压力，如果水流速度加快，压力就会增大，阀门就会顺势打开，欢迎水流的到来。
反之，如果水流停止或者反向，压力降低，阀门立马关上，水流就像是遇到了天大的困难，完全过不去。
你可以把这个过程想象成一场斗智斗勇的游戏。
水流像个急性子的小朋友，想要冲过去，而阀门则是个精明的家长，时刻关注着孩子的安全。
只要水流走的方向正确，家长就乐意放行；但一旦方向错误，家长可不会心软，这就保证了流体的安全与稳定。
3. 应用场景3.1 工业中的应用说到应用，单向节流阀可谓是无处不在。
在工业领域，它经常被用在液压系统中，比如说机械臂的动作控制，或者在某些工艺流程中，确保液体的单向流动，避免回流造成的混乱。

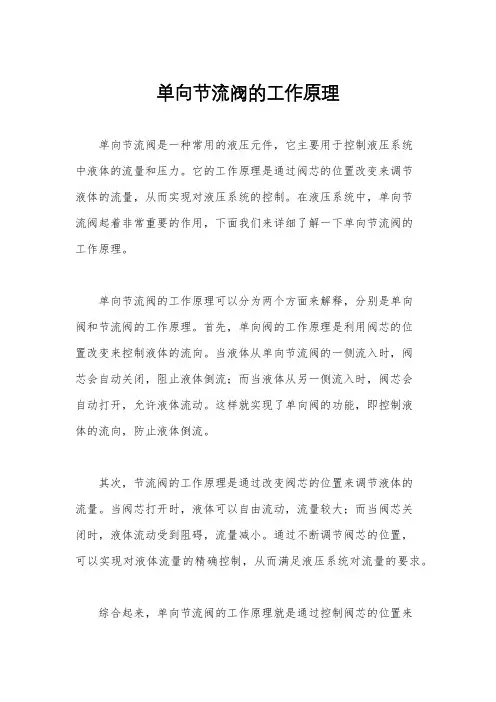

单向节流阀的工作原理
单向节流阀的工作原理单向节流阀是一种常用的液压元件，它主要用于控制液压系统中液体的流量和压力。
它的工作原理是通过阀芯的位置改变来调节液体的流量，从而实现对液压系统的控制。
在液压系统中，单向节流阀起着非常重要的作用，下面我们来详细了解一下单向节流阀的工作原理。
单向节流阀的工作原理可以分为两个方面来解释，分别是单向阀和节流阀的工作原理。
首先，单向阀的工作原理是利用阀芯的位置改变来控制液体的流向。
当液体从单向节流阀的一侧流入时，阀芯会自动关闭，阻止液体倒流；而当液体从另一侧流入时，阀芯会自动打开，允许液体流动。
这样就实现了单向阀的功能，即控制液体的流向，防止液体倒流。
其次，节流阀的工作原理是通过改变阀芯的位置来调节液体的流量。
当阀芯打开时，液体可以自由流动，流量较大；而当阀芯关闭时，液体流动受到阻碍，流量减小。
通过不断调节阀芯的位置，可以实现对液体流量的精确控制，从而满足液压系统对流量的要求。
综合起来，单向节流阀的工作原理就是通过控制阀芯的位置来实现对液体的流向和流量的控制。
在液压系统中，单向节流阀通常被安装在液压缸或液压马达的进出口处，用于控制液体的流向和流量，从而实现对液压系统的精确控制。
除了以上所述的工作原理，单向节流阀还有一些特点和应用注意事项。
首先，单向节流阀具有结构简单、体积小、重量轻等特点，适用于各种液压系统；其次，单向节流阀在使用时需要注意阀芯的材质和密封性能，以确保其正常工作；最后，单向节流阀通常需要与其他液压元件配合使用，如液压缸、液压马达等，以实现对液压系统的全面控制。
总的来说，单向节流阀是液压系统中常用的控制元件，它的工作原理是通过控制阀芯的位置来实现对液体的流向和流量的精确控制。
在实际应用中，我们需要根据具体的液压系统要求，选择合适的单向节流阀，并注意其安装和使用注意事项，以确保液压系统的正常运行。

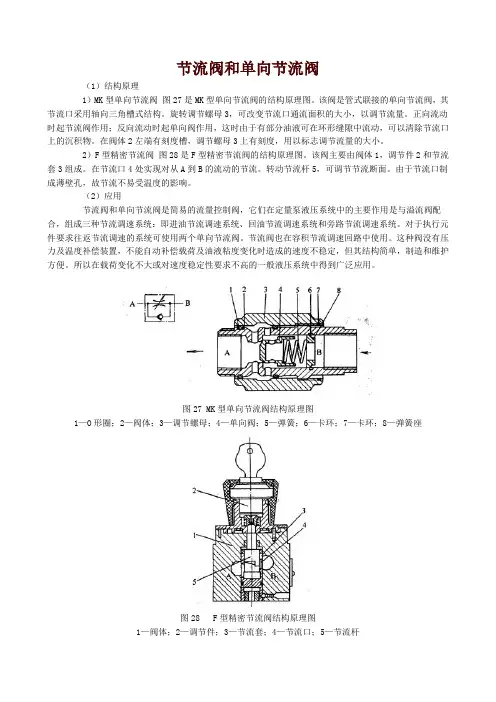

节流阀和单向节流阀
节流阀和单向节流阀（1）结构原理1）MK型单向节流阀图27是MK型单向节流阀的结构原理图。
该阀是管式联接的单向节流阀，其节流口采用轴向三角槽式结构。
旋转调节螺母3，可改变节流口通流面积的大小，以调节流量。
正向流动时起节流阀作用；反向流动时起单向阀作用，这时由于有部分油液可在环形缝隙中流动，可以清除节流口上的沉积物。
在阀体2左端有刻度槽，调节螺母3上有刻度，用以标志调节流量的大小。
2）F型精密节流阀图28是F型精密节流阀的结构原理图。
该阀主要由阀体1，调节件2和节流套3组成。
在节流口4处实现对从A到B的流动的节流。
转动节流杆5，可调节节流断面。
由于节流口制成薄壁孔，故节流不易受温度的影响。
（2）应用节流阀和单向节流阀是简易的流量控制阀，它们在定量泵液压系统中的主要作用是与溢流阀配合，组成三种节流调速系统：即进油节流调速系统、回油节流调速系统和旁路节流调速系统。
对于执行元件要求往返节流调速的系统可使用两个单向节流阀。
节流阀也在容积节流调速回路中使用。
这种阀没有压力及温度补偿装置，不能自动补偿载荷及油液粘度变化时造成的速度不稳定，但其结构简单，制造和维护方便。
所以在载荷变化不大或对速度稳定性要求不高的一般液压系统中得到广泛应用。
图27 MK型单向节流阀结构原理图1—O形圈；2—阀体；3—调节螺母；4—单向阀；5—弹簧；6—卡环；7—卡环；8—弹簧座图28 F型精密节流阀结构原理图1—阀体；2—调节件；3—节流套；4—节流口；5—节流杆电磁换向阀（1）结构原理1）WE型电磁换向阀图43、图44、图45和图46分别是不同通径的WE型电磁换向阀的结构原理图。
电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。
当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。
若推动故障检查按钮可使滑阀阀芯移动。
图43 WE5型电磁换向阀结构原理图1—阀体；2—电磁铁（左为交流电磁铁，右为直流电磁铁）；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮；7—橡胶保护罩图44 WE6型电磁换向阀结构原理图1—阀体；2—电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮图45 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体；2—湿示电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮图46 4WE10E10/L…型干式交流电磁换向阀结构原理图1—阀体；2—干式电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮液压控制阀的结构原理与应用1.1 压力控制阀的结构原理与应用1.1.1 溢流阀（1）结构原理1）DBD型直动式溢流阀图1是DBD型直动式溢流阀的结构原理图。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的控制流体流量的装置，它通过改变流体流经的通道截面积来控制流量的大小。
下面将详细介绍节流阀的工作原理。
一、节流阀的基本结构节流阀通常由阀体、阀芯、阀座和操作杆组成。
阀体是节流阀的主要部份，它包含了流体流经的通道。
阀芯是位于阀体内部的活动部件，通过上下挪移来改变通道的截面积。
阀座是阀芯的配合部件，用于控制流体的流量。
操作杆用于控制阀芯的运动，通常由手动操作或者自动控制系统控制。
二、节流阀的工作原理1. 压力差原理节流阀的工作原理基于压力差原理。
当流体通过节流阀时，流体的速度增加，静压力降低。
根据伯努利定律，流体的动能增加，而静能减小。
因此，流体在通过节流阀时会发生速度增加、压力降低的现象。
2. 流体流速控制节流阀通过改变通道截面积来控制流体的流速。
当阀芯向上挪移时，通道截面积减小，流速增加；当阀芯向下挪移时，通道截面积增大，流速减小。
通过调整阀芯的位置，可以实现对流体流速的精确控制。
3. 流体流量控制节流阀还可以通过改变通道截面积来控制流体的流量。
流量是流速和通道截面积的乘积，通过改变通道截面积，可以调节流量的大小。
当阀芯向上挪移时，通道截面积减小，流量减小；当阀芯向下挪移时，通道截面积增大，流量增加。
4. 压力平衡节流阀的工作原理还涉及到压力平衡。
当流体通过节流阀时，阀芯上下两侧的压力会发生差异。
为了保持压力平衡，节流阀通常会设计成双座式或者多座式结构。
这些结构可以通过调整阀芯和阀座之间的间隙，使得上下两侧的压力保持平衡，从而实现稳定的流量控制。
三、节流阀的应用领域节流阀广泛应用于各种工业领域，包括石油化工、电力、冶金、制药、食品加工等。
它们常用于控制流体的流量和压力，以满足生产过程中的需要。
1. 流量控制节流阀可以根据生产需求来调节流体的流量，确保流量在合适的范围内。
例如，在化工过程中，需要精确控制反应物的流量，以确保反应过程的稳定性和产品质量。
2. 压力控制节流阀可以通过调节通道截面积来控制流体的压力。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流量控制装置，广泛应用于工业、农业、建筑等领域。
它通过改变介质流动的截面积来控制流量的大小，从而实现对流体的调节和控制。
节流阀的工作原理可以简单描述为：通过改变流体通过节流阀的通道截面积，从而改变流体的流速和压力。
下面将详细介绍节流阀的工作原理。
1. 压力差驱动原理节流阀的工作原理基于流体在管道中的流动原理。
当流体通过节流阀时，由于节流阀通道的截面积较小，流体的速度增加，而根据伯努利定律，速度增加会导致压力降低。
因此，通过改变节流阀的开度，可以改变流体通过节流阀时的速度和压力。
2. 流体流动的连续性原理根据流体流动的连续性原理，流体通过节流阀的截面积减小时，流速会增加，而流体质量流量保持不变。
流速的增加会导致动能增加，静压能降低，从而实现对流体流量的调节。
3. 节流效应原理节流阀的通道中存在着节流效应，即流体通过狭窄通道时会发生速度增加、压力降低的现象。
这是由于流体分子在通道中发生相互碰撞，从而减小了流体分子之间的平均自由程，导致流体分子速度增加，压力降低。
4. 流体动力学原理节流阀的工作原理还涉及到流体动力学的基本原理。
当流体通过节流阀时，由于通道截面积的变化，流体会产生局部的加速和减速现象，从而引起压力变化。
利用这种压力变化，可以实现对流体流量的调节和控制。
综上所述，节流阀的工作原理是通过改变介质流动的截面积，从而调节流体的流速和压力。
节流阀的工作原理基于压力差驱动、流体流动的连续性、节流效应和流体动力学等原理。
通过合理选择节流阀的结构和调节方式，可以实现对流体流量的精确控制，满足不同工况下的需求。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流体控制装置，用于调节流体的流量和压力。
它通常由阀体、阀芯和阀座组成。
在工业和工程领域中，节流阀被广泛应用于液体温和体的控制系统中，以实现流量的调节和流体的稳定运行。
节流阀的工作原理主要基于流体的动能转换和能量损失。
当流体通过节流阀时，流体的动能会转化为压力能，从而使流体的速度和压力发生变化。
节流阀的阀芯和阀座之间形成为了一个狭窄的通道，流体通过这个通道时会发生流速增加和压力降低的现象。
具体来说，节流阀的工作原理可以分为以下几个步骤：1. 流体进入节流阀：流体从管道进入节流阀的入口，进入阀体内部。
2. 流体通过阀芯和阀座：阀芯是节流阀的关键部件，它可以挪移以改变通道的大小。
当阀芯打开时，流体可以通过阀芯和阀座之间的通道，进一步流向出口。
3. 流体的速度增加：由于通道的狭窄，流体通过节流阀时，通道的截面积减小，从而导致流体的速度增加。
根据连续性方程，流体的质量流量在通道中保持不变，因此速度增加会导致流体的密度减小。
4. 压力降低：根据伯努利原理，当流体的速度增加时，其压力会降低。
这是因为流体的动能增加，而静压能减小。
5. 控制流量和压力：通过调节阀芯的位置，可以改变通道的大小，从而控制流体通过节流阀的流量和压力。
当阀芯打开时，通道变大，流量增加，压力降低；当阀芯关闭时，通道变小，流量减小，压力增加。
需要注意的是，节流阀的工作原理还受到流体的物理性质、流体的温度和压力等因素的影响。
不同的流体和工况条件下，节流阀的性能和工作效果可能会有所差异。
总结起来，节流阀通过改变流体的通道大小，实现流量和压力的调节。
它的工作原理基于流体的动能转换和能量损失，通过控制阀芯的位置来控制流体的流量和压力。
在实际应用中，根据具体的需求和工况条件，选择合适的节流阀类型和参数，可以实现流体控制系统的稳定运行。
液压单向节流阀的工作原理
液压单向节流阀的工作原理
液压单向节流阀是一种常见的液压调速元件，也叫做液控单向节流阀。
它的主要工作原理是通过限制液流的流量来实现液压缸的缓慢移动。
具体工作原理如下：
1. 当油液从阀口1进入节流阀时，经过阀芯上的节流孔控制流通面积的限制，使得液流的流量得到减小。
2. 由于节流孔的限制，进入节流阀的液流速度减小，形成了高压油液，从而提供了所需的压力能量。
3. 进入节流阀的高压油液同时也通过阀芯上的单向阀口进入到液压缸中。
4. 当液压缸的活塞杆返回时，油液无法通过单向阀口倒流回节流阀，从而保持了液压缸的缓慢移动。
5. 当需要反向推动液压缸时，将控制阀换向，信号通过控制阀改变，使得油液从阀口2进入节流阀，从而实现反向移动。
总结起来，液压单向节流阀通过控制节流孔的大小，限制油液流量，从而实现液压缸的缓慢移动。
同时，由于单向阀口的存在，实现了油液的单向流动，保持了液压缸的运动方向。
单向节流阀的工作原理
单向节流阀的工作原理
单向节流阀是一种常见的液压控制元件，用于控制流体的流量。
它的工作原理如下：
1. 阀芯位置：单向节流阀包括一个阀体和一个阀芯。
阀芯可以在阀体内移动，通过位移来控制流体的流通。
初始状态下，阀芯处于关闭位置，通过弹簧或其他力保持稳定。
2. 流体进入：当阀芯处于关闭位置时，流体从阀体的进口进入，试图通过阀芯而无法流过。
3. 流体压力：由于流体无法通过阀芯，进口侧的压力逐渐上升，直到能够克服阀芯的阻力。
4. 阀芯位移：当进口侧的压力足够大时，阀芯克服阻力开始移动，允许一部分流体通过节流。
5. 流量控制：随着阀芯的位移，节流通道的尺寸发生变化，从而调整流体通过的截面积，实现流量的控制。
阀芯位移越大，节流通道越大，流量越大；反之，流量越小。
6. 流体出口：经过阀芯节流通道的流体最终从阀体的出口流出，并进入液压系统的其他部件。
总之，单向节流阀通过控制阀芯的位移，调节流体通过的截面积，从而实现对流量的控制。
当压力差足够大时，阀芯克服阻力，流体可通过，实现单向节流功能。
节流阀 工作原理
节流阀工作原理
节流阀是一种用来调节和控制流体流量的装置。
它能够通过改变流体通过的流通面积来实现流量的调节。
节流阀的工作原理主要涉及到两个基本原理，即能量守恒和质量守恒。
下面是节流阀的工作原理详细介绍：
1. 能量守恒原理：根据能量守恒定律，流体通过节流阀时，其总能量不变。
流体在通过节流阀时，由于阀门的限制，其速度增加，而静压能减小。
与此同时，由于节流阀内的摩擦阻力作用，流体动能也会发生损失。
因此，通过节流阀的流体总能量相对减小。
2. 质量守恒原理：根据质量守恒定律，流体质量在节流阀内不发生改变。
当流体通过节流阀时，其质量流量保持不变。
由于节流阀的限制，流体流速增加，导致流通面积减小，从而使流体的密度增大。
这种密度增大会在节流阀处产生一个压力降，使流体通过节流阀的流量减小。
综上所述，节流阀的工作原理是通过改变流体通过的流通面积来实现流量的调节。
当流体通过节流阀时，由于阀门的限制，流体速度增加，压力降低，最终导致流量减小。
节流阀被广泛应用于各种工业领域，如石油、化工、能源等，用于控制和调节流体的流量和压力。
节流阀工作原理
节流阀工作原理
节流阀是一种常见的流量控制装置，通过调节流体的截面积来控制流量。
节流阀广泛应用于工业领域中的流体管道系统。
节流阀的工作原理主要是基于流体的动能原理和连续性原理。
当流体通过节流阀时，首先进入节流区域，此时流道的横截面积较小，流速增大。
随后进入扩散区域，流道横截面积逐渐增大，从而使流速减小。
最后流体进入出口区域，此时流道的横截面积达到最大值，流速进一步降低。
通过改变流道横截面积的变化，节流阀可以调节流体通过的流量。
在节流阀工作过程中，常见的控制参数有压力差、流速和流体密度。
通过改变节流阀的开度，可以改变这些控制参数的数值，从而实现流量的调节。
一般来说，节流阀的开度越大，流量越大；开度越小，流量越小。
需要注意的是，节流阀的工作过程中会产生一定的能量损失。
这是由于流体通过节流阀时，流速的变化造成的。
同时，节流阀在工作时也会受到一定的压力损失。
因此，在实际应用中，需要合理选择节流阀的结构和工作参数，以达到最佳的流控效果。
总结来说，节流阀是通过调节流体截面积来控制流量的装置。
其工作原理基于流体的动能原理和连续性原理，通过改变流道横截面积的变化，实现流量的调节。
在实际应用中，需要注意节流阀的能量损失和压力损失，并合理选择节流阀的结构和工作参数。
气动单向节流阀的工作原理
气动单向节流阀的工作原理
气动单向节流阀是一种通过控制气体流动来调节压力或流量的装置。
它主要由阀体、阀芯、弹簧和节流口组成。
工作原理如下：
1. 初始状态：当压力作用在阀体上时，阀芯会被压紧关闭节流口，阻止气体流动。
2. 开启状态：当气源压力超过设定值时，压力会克服弹簧的阻力，将阀芯推开，打开节流口，使气体流动。
节流口的大小可以通过调节阀芯的位置来控制。
3. 正向调节：当气体流通过节流口时，会产生压差，使气体的压力下降。
阀芯的位置通过感应到降压的气体压力变化来自我调节，以维持设定的压力差。
4. 反向阻止：当气源的压力低于设定值时，弹簧会将阀芯压紧关闭节流口，阻止气体流动。
通过控制阀芯的位置和调节弹簧的力度，可以实现对气体的流量和压力进行精确调节。
气动单向节流阀适用于需要稳定流量和压力的气动系统，以及需要对流速进行控制的应用。
节流阀和单向节流阀的工作原理
节流阀和单向节流阀的工作原理2007年01月08日星期一 15:03图14—11所示为节流阀结构图。
气流径P口输入，通过节流口的节流作用后经A口输出。
节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。
常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。
图示即是圆柱斜切阀芯的节流阀。
图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。
当气流由P口向A口流动时。
经过节流阀节流；反方向流动，即由A向P流动时，单向阀打开，不节流。
节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。
节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。
节流阀供在压力降极大的情况下作降低介质压力之用。
介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓汽蚀现象。
为了尽是减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。
节流阀具有以下特点：1、构造较简单，便于制造和维修，成本低。
2、调节精度不高，不能作调节使用。
3、密封面易冲蚀，不能作切断介质用。
4、密封性好较差。
节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。
节流阀的安装与维护应注意以下事项：1、该阀经常需要操作，因此应安装在易于方面便操作的位置上。
2、安装时要注意介质方向与阀体所标箭头方向保持一致。
单向节流阀的调节原理
单向节流阀的调节原理
单向节流阀是一种自动调节流量的阀门装置,它只允许流体朝一个方向流过,另一方向将被关闭。
其调节原理如下:
1. 阀芯与阀座间隙
单向节流阀由阀芯和阀座组成。
阀芯的一端是一个锥形结构,它与阀座间有一个环形的流动通道。
此通道起到调节作用。
2. 通过压力控制间隙
inlet入口处的压力将推动阀芯朝outlet流出方向移动,减小阀芯和阀座间的环形流道面积,起到减小流量的调节作用。
3. 流量与压差关系
根据Bernoulli伯努利方程,在液体流动中,压力与流量成反比。
所以调节间隙可改变流过节流阀时的压力,从而精确控制流量。
4. 朝一个方向流动
单向节流阀中的锥形阀芯只允许液体从大端流向小端,反方向时,阀芯会紧压在阀
座上,关闭流道。
5. 不同口径控制范围
调整阀芯和阀座的设计尺寸,可以制作成不同流量调节范围的单向节流阀,以适应不同application场合。
6. 动态响应调节
阀芯和阀座之间没有机械联动,利用流体压力动态控制间隙, thus因此可以灵敏响应流量变化进行自适应调节。
综上,单向节流阀利用流体动力原理,通过自动调节阀芯和座间隙的面积,实现对流量的精确控制,是一种广泛应用的自动调节器件。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流体控制装置，用于控制流体的流量和压力。
它通过改变流体通过的通道截面积来实现流量的调节，从而达到控制流体压力和流量的目的。
下面将详细介绍节流阀的工作原理。
1. 压力能量转换节流阀的工作原理基于流体的压力能量转换。
当流体通过节流阀时，流体的动能和压力能会相互转换。
当流体通过节流阀的狭窄通道时，通道的截面积变小，流体的速度增加，从而使动能增加。
根据贝努利定律，流体速度增加时，压力会降低。
因此，通过改变节流阀的通道截面积，可以调节流体的压力和流量。
2. 流体的速度和压力关系根据伯努利定律，流体的速度和压力呈反比关系。
当流体通过节流阀的缩小通道时，通道截面积变小，流体速度增加，压力降低。
相反，当通道截面积增大时，流体速度减小，压力增加。
因此，通过调节节流阀的通道截面积，可以控制流体的压力和流量。
3. 节流阀的结构节流阀通常由阀体、阀芯、阀座和控制装置等部分组成。
阀体是节流阀的外壳，用于容纳阀芯和阀座。
阀芯是节流阀的关键部件，通过上下移动来改变通道截面积。
阀座是阀芯的配合部件，用于控制流体的流量。
控制装置可以手动或自动控制节流阀的开启程度，从而实现流量的调节。
4. 节流阀的工作过程当节流阀处于关闭状态时，阀芯与阀座紧密配合，阻止流体通过。
当需要调节流量时，控制装置会调整阀芯的位置，使通道截面积发生变化。
当阀芯向上移动时，通道截面积增大，流体流过节流阀时的速度减小，压力增加。
相反，当阀芯向下移动时，通道截面积减小，流体流过节流阀时的速度增加，压力降低。
通过控制阀芯的位置，可以实现对流体压力和流量的精确控制。
5. 节流阀的应用节流阀广泛应用于工业生产中的流体控制系统中。
它可以用于控制流体的流量和压力，保护管道和设备免受过高压力的损害。
节流阀还可以用于调节流体的温度和浓度，满足不同工艺要求。
在石油、化工、冶金、电力等行业中，节流阀被广泛应用于流体控制和调节过程中。
总结：节流阀是一种通过改变流体通过通道截面积来控制流量和压力的装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节流阀和单向节流阀的工作原理
2007年01月08日星期一 15:03
图14—11所示为节流阀结构图。
气流径P口输入，通过节流口的节流作用后经A口输出。
节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。
常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。
图示即是圆柱斜切阀芯的节流阀。
图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。
当气流由P口向A口流动时。
经过节流阀节流；反方向流动，即由A向P流动时，单向阀打开，不节流。
节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。
节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。
节流阀供在压力降极大的情况下作降低介质压力之用。
介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓汽蚀现象。
为了尽是减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。
节流阀具有以下特点：
1、构造较简单，便于制造和维修，成本低。
2、调节精度不高，不能作调节使用。
3、密封面易冲蚀，不能作切断介质用。
4、密封性好较差。
节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。
节流阀的安装与维护应注意以下事项：
1、该阀经常需要操作，因此应安装在易于方面便操作的位置上。
2、安装时要注意介质方向与阀体所标箭头方向保持一致。
