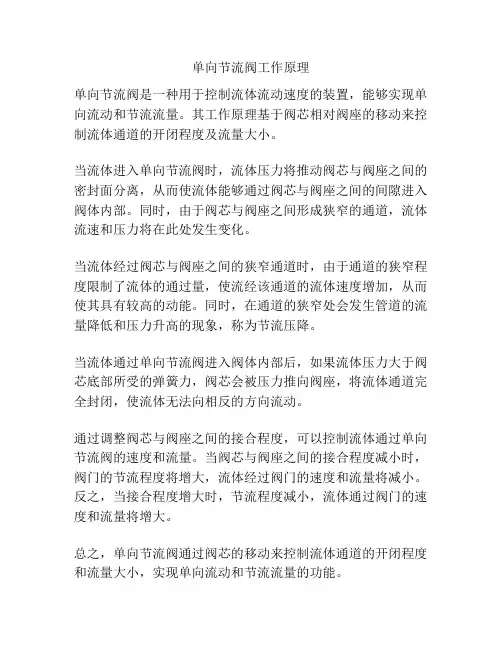

单向节流阀工作原理
单向节流阀工作原理
单向节流阀是一种用于控制流体流动速度的装置，能够实现单向流动和节流流量。
其工作原理基于阀芯相对阀座的移动来控制流体通道的开闭程度及流量大小。
当流体进入单向节流阀时，流体压力将推动阀芯与阀座之间的密封面分离，从而使流体能够通过阀芯与阀座之间的间隙进入阀体内部。
同时，由于阀芯与阀座之间形成狭窄的通道，流体流速和压力将在此处发生变化。
当流体经过阀芯与阀座之间的狭窄通道时，由于通道的狭窄程度限制了流体的通过量，使流经该通道的流体速度增加，从而使其具有较高的动能。
同时，在通道的狭窄处会发生管道的流量降低和压力升高的现象，称为节流压降。
当流体通过单向节流阀进入阀体内部后，如果流体压力大于阀芯底部所受的弹簧力，阀芯会被压力推向阀座，将流体通道完全封闭，使流体无法向相反的方向流动。
通过调整阀芯与阀座之间的接合程度，可以控制流体通过单向节流阀的速度和流量。
当阀芯与阀座之间的接合程度减小时，阀门的节流程度将增大，流体经过阀门的速度和流量将减小。
反之，当接合程度增大时，节流程度减小，流体通过阀门的速度和流量将增大。
总之，单向节流阀通过阀芯的移动来控制流体通道的开闭程度和流量大小，实现单向流动和节流流量的功能。
单向节流阀的符号原理
单向节流阀的符号原理单向节流阀是一种用于控制流体流动的装置，常见于液压系统中。
它的主要功能是控制流体的方向和速度，并提供稳定的流量控制。
本文将从深度和广度的角度，对单向节流阀的符号原理进行全面评估和探讨。
1. 什么是单向节流阀？单向节流阀是一种机械装置，用以控制流体在管道中的流动。
它具有一个阀门，阀门上开有一个孔或窄通道，通过改变孔的大小来控制流体的流速和流量。
单向节流阀只能让流体沿一个方向流动，而阻碍流体在反方向上的流动。
2. 单向节流阀的符号原理在液压系统中，单向节流阀的符号常用来表示其工作原理和功能。
单向节流阀的符号通常由箭头和直线组成。
箭头代表流体流动的方向，而直线则表示阀门的位置。
3. 单向节流阀的原理和工作方式单向节流阀的原理是通过阻碍流体的流动来控制流量和流速。
当流体从单向节流阀的进口进入时，阀门打开，流体可以自由流动。
但当流体试图反向流动时，阀门关闭，使得反向的流体无法通过。
这种工作原理确保了流体只能沿一个方向流动，并且能够控制流量和流速。
4. 单向节流阀的应用领域单向节流阀广泛应用于液压系统中，特别是在需要控制流速和流量的场合。
它们可以用于控制液压缸的速度、防止液压系统的压力过高、调节油液的流量等。
单向节流阀还被广泛应用于自动化系统、工业设备和机械制造领域。
5. 我对单向节流阀的个人观点和理解在我看来，单向节流阀是液压系统中非常重要的一个组件。
它可以有效地控制流体的流速和流量，提供稳定的流动条件，并保护系统免受过高的压力或流量的影响。
单向节流阀的应用广泛，对于提高生产效率和设备性能至关重要。
总结：通过本文深度和广度的评估，我们对单向节流阀的符号原理进行了全面的探讨。
单向节流阀是一种用于控制流体流动的装置，通过阻碍流体的反向流动来实现流速和流量的控制。
它在液压系统中起到了重要的作用，并被广泛应用于各个领域。
我们对单向节流阀的工作原理、应用领域和个人观点进行了详细的介绍和讨论。
希望通过本文，读者能够更深入地了解和理解单向节流阀的符号原理，从而应用于实际的工作和生活中。
单向节流阀VFOF
单向节流阀VFOFSubject to change –2013/062 Internet:/catalogue/...单向节流阀VFOF主要特性和产品概览特性•最小高度•大流量•安装完成后，允许水平方向旋转360°•通过调整壳体位置可以改变驱动方向1•功能可组合，因此功能性更强-H-注意在装配单个元件时，必须按照如下顺序:1)将推环2压入壳体，直至其牢固定位。
2)将中空螺栓3插入开口。
3)将密封环OK 4套在中空螺栓的螺纹上。
1)在流量控制方向上的标准额定流量。
-V-新产品2013/06–Subject to change 3Internet:/catalogue/...单向节流阀VFOF型号代码VFOF–LE–H–G18–Q6型号VFOF单向节流阀，扁平型设计结构特点L L 形输出阀功能E单向排气节流功能调节元件H内六角气动接口2G18螺纹G x G14螺纹G ¼气动接口1Q6快插接头QS-6Q8快插接头QS-8-V-新产品Subject to change –2013/064 Internet:/catalogue/...单向节流阀VFOF技术参数单向排气节流功能-M-标准额定流量250…650l/min -Q-温度范围–10…+60°C -L-工作压力0.2 (10)bar单向节流阀在与气动驱动器配合使用时，可通过调节流量来改变驱动器活塞的进退速度。
节流功能就是对压缩空气的流量进行适当的限制。
节流阀的壳体内有一个环形的可调控间隙。
通过旋转带内六角的调节螺丝可增加或减小这一间隙的大小，从而达到流量调控的效果。
主要技术参数阀功能单向排气节流功能气动接口2G xG ¼气动接口1QS-6QS-8调节元件内六角驱动方式手动安装方式旋入式安装位置任意额定紧固扭矩[Nm]3_20%11_20%调节螺丝的许用驱动扭矩[Nm]11.5可旋转性[°]360（不可连续旋转）工作和环境条件工作压力[bar]0.2 (10)工作/先导介质压缩空气符合ISO 8573-1:2010[7:4:4]标准工作介质/先导介质说明可以使用经过润滑的压缩空气（但必须一直使用）环境温度[°C]–10…+60介质温度[°C]–10…+60存放温度[°C]–20…+70耐腐蚀等级CRC 1)21)耐腐蚀等级2，符合Festo 940070标准。
单向节流阀的功能
单向节流阀的功能嘿，朋友们！今天咱来聊聊单向节流阀这个神奇的小玩意儿。
你说这单向节流阀啊，就像是个很有个性的“交通指挥员”。
它能让流体在一个方向上顺畅地跑，就好像那路上没啥阻碍，一路畅通无阻；可要是流体想往反方向跑，嘿，它就开始设关卡啦，让流体不能那么轻易地过去。
咱可以想象一下，就像水流在水管里跑。
如果没有单向节流阀，那水可能就会乱流，一会儿往前，一会儿又往后，多乱套呀！但是有了它呢，水就知道该往哪儿走，而且还能控制水的流量，是不是很厉害？你看啊，在很多机械设备里，单向节流阀都发挥着重要的作用呢。
它能让机器的运行更加稳定、有序。
比如说在一些液压系统里，它能保证油液按照设定的方向和速度流动，不会出岔子。
而且呀，这单向节流阀还特别皮实耐用。
只要你安装好了，它就能老老实实地在那儿工作，不喊累也不抱怨。
就像咱身边那些靠谱的朋友，关键时刻总能顶得住。
它虽然个头不大，可千万别小瞧它呀！没有它，很多机器可能就没法正常工作啦。
就好像一部机器是个大乐队，单向节流阀就是那个默默掌控节奏的鼓手，看似不起眼，实则至关重要。
你说它是不是很神奇？能在小小的身体里发挥出这么大的作用。
这也提醒我们呀，有时候不要小看那些小小的东西，说不定它们就有着大大的能量呢！就像生活中的很多小细节，往往能决定一件事情的成败。
所以呀，咱可得好好认识认识这个单向节流阀，了解它的功能和特点。
说不定哪天咱自己鼓捣个什么小发明小创造的时候，它就能派上大用场呢！这可不是我瞎说，很多伟大的发明不都是从一些小想法、小部件开始的嘛！总之，单向节流阀就是这么一个厉害又有趣的东西，它在工业领域默默奉献着自己的力量，为各种设备的正常运行保驾护航。
咱得给它点个赞，对吧？。
单向节流阀的工作原理及作用和符号
单向节流阀的工作原理及作用和符号
单向节流阀是一种重要的液压元件，主要用于控制液压系统中液压油的流量。
它的主要作用是限制液压油的流量，从而控制液压缸或液压马达的速度。
单向节流阀的工作原理是通过调节阀芯的位置，改变流通截面积，从而控制液压油的流量。
单向节流阀的符号是一个方框，里面有一个箭头，箭头的一侧有一个斜线，表示流向。
在液压系统的图纸中，单向节流阀的符号通常出现在管道连接处，用来表示该处安装了单向节流阀。
单向节流阀的工作原理是通过阀芯的位置来调节流通截面积，从而控制液压油的流量。
当阀芯向开口方向移动时，流通截面积增大，液压油的流量增加；当阀芯向关闭方向移动时，流通截面积减小，液压油的流量减小。
这样就可以实现对液压缸或液压马达的速度进行精确控制。
单向节流阀在液压系统中起着非常重要的作用。
它可以用来控制液压缸的速度，使得液压缸的运动更加平稳；也可以用来控制液压马达的转速，从而调节液压系统的工作效率。
同时，单向节流阀还可以用来实现液压系统的过载保护，当系统压力超过设定值时，
单向节流阀会自动减小流通截面积，从而限制液压油的流量，保护系统不受损坏。
总的来说，单向节流阀是液压系统中非常重要的控制元件，它通过调节流通截面积，控制液压油的流量，从而实现对液压缸或液压马达的速度进行精确控制，同时还可以实现系统的过载保护。
因此，在液压系统的设计和应用中，单向节流阀都扮演着不可或缺的角色。
叠加式单向节流阀调速阀工作原理
叠加式单向节流阀调速阀工作原理一、引言叠加式单向节流阀调速阀是一种常见的液压元件，广泛应用于各种液压系统中。
本文将详细介绍叠加式单向节流阀调速阀的工作原理。
二、叠加式单向节流阀的结构叠加式单向节流阀由节流阀和单向阀组成。
节流阀由阀芯和阀座组成，单向阀由阀芯、弹簧和阀座组成。
节流阀和单向阀通过螺纹连接在一起，形成一个整体。
三、叠加式单向节流阀的工作原理当液压油从节流阀的进口进入节流阀时，液压油会受到阀芯和阀座的阻力，从而形成一定的压力差。
这个压力差会使液压油通过节流口流出，从而实现节流的作用。
当液压油从单向阀的进口进入单向阀时，如果液压油的压力大于单向阀的弹簧压力，阀芯会被推开，液压油可以顺畅地流出。
如果液压油的压力小于单向阀的弹簧压力，阀芯会被弹簧推回，单向阀关闭，液压油无法流出。
当液压油同时进入节流阀和单向阀时，液压油会先通过节流阀的节流口，形成一定的压力差。
这个压力差会使液压油在单向阀的阀芯和阀座之间形成一定的压力差，从而使单向阀关闭。
当液压油的压力继续增加，直到超过单向阀的弹簧压力时，单向阀才会打开，液压油可以顺畅地流出。
四、叠加式单向节流阀的调速原理叠加式单向节流阀的调速原理是通过改变节流阀的节流口大小来实现的。
当节流口变小时，液压油通过节流口的速度变慢，从而实现调速的作用。
当节流口变大时，液压油通过节流口的速度变快，从而实现加速的作用。
五、结论叠加式单向节流阀调速阀是一种常见的液压元件，其工作原理简单明了，调速效果良好。
在液压系统中广泛应用，为液压系统的正常运行提供了重要的保障。
单向节流阀的平衡回路
单向节流阀的平衡回路在工业生产中，流体控制是非常重要的一环。
而单向节流阀作为流体控制的一种关键元件，广泛应用于各种液压系统中。
本文将重点讨论单向节流阀的平衡回路，探究其原理和应用。
一、单向节流阀的基本原理单向节流阀是一种可以控制流体流量的装置。
它由一个阀芯和一个节流口组成。
当流体通过节流口时，流体的速度会受到限制，从而实现流量的调节。
而单向节流阀的平衡回路则是为了在流体流过节流口时，保持一定的平衡状态，使流量稳定。
二、单向节流阀的平衡回路结构单向节流阀的平衡回路一般由节流口、控制阀和压力控制器组成。
其中，节流口用于限制流体的速度，控制阀用于调节节流口的开启程度，压力控制器用于监测系统压力并控制控制阀的操作。
通过这样的结构，可以实现流量稳定的平衡回路。
三、单向节流阀的平衡回路原理单向节流阀的平衡回路的原理是通过压力控制器对控制阀进行调节，使得节流口的开启程度与流体流过的速度成正比。
当流量增大时，压力控制器会感应到系统压力的增加，并通过控制阀减小节流口的开启程度，从而降低流量。
反之，当流量减小时，压力控制器会感应到系统压力的降低，并通过控制阀增大节流口的开启程度，从而增加流量。
通过这样的反馈机制，可以实现流量的稳定平衡。
四、单向节流阀的平衡回路应用单向节流阀的平衡回路广泛应用于各种液压系统中，特别是对于一些对流量要求较高的设备。
例如，对于液压机械中的工作台下降过程，需要保持平稳的速度，以避免对工件造成损害。
在这种情况下，可以通过单向节流阀的平衡回路来控制下降速度，使其稳定在一个合适的范围内。
单向节流阀的平衡回路还可以应用于液压缸的伸缩过程控制、液压马达的转速控制等方面。
通过合理配置平衡回路的结构和参数，可以实现流体控制的精确调节，提高液压系统的运行效率和稳定性。
单向节流阀的平衡回路是一种重要的流体控制装置，通过对节流口的控制实现流量的稳定平衡。
其应用广泛，可以在液压系统中发挥重要作用。
在实际应用中，需要根据具体的工况和要求，合理选择单向节流阀的平衡回路结构和参数，以实现最佳的流体控制效果。
单向节流阀工作原理
单向节流阀工作原理单向节流阀是一种用于控制流体流动速度的装置，它可以在一个方向上允许流体自由流动，而在另一个方向上则限制流体的流动速度。
单向节流阀通常应用于液压系统中，用于控制流体的流速和流量，以实现对液压系统的精确控制。
单向节流阀的工作原理主要是通过阀芯的设计和流体的压力来实现的。
当流体从单向节流阀的一侧流向另一侧时，阀芯会根据流体的压力和流速自动调节开启的大小，从而控制流体的流速。
当流体的压力增加时，阀芯会自动关闭，从而限制流体的流速；而当流体的压力减小时，阀芯会自动打开，从而允许流体自由流动。
单向节流阀的工作原理可以通过以下几个方面来详细说明：首先，单向节流阀的阀芯是关键的部件，它通过流体的压力和流速来实现自动调节。
阀芯通常由可移动的活塞或薄片构成，当流体的压力增加时，阀芯会受到压力的作用而关闭；而当流体的压力减小时，阀芯则会打开。
其次，单向节流阀的流体流动方向也是至关重要的。
单向节流阀可以允许流体在一个方向上自由流动，而在另一个方向上则限制流体的流速。
这是通过阀芯的设计和流体的流动方向来实现的，当流体从限制流速的一侧流向自由流动的一侧时，阀芯会自动调节开启的大小，从而控制流体的流速。
最后，单向节流阀的工作原理还涉及到流体的压力和流速的关系。
当流体的压力增加时，流速会减小；而当流体的压力减小时，流速则会增加。
单向节流阀通过阀芯的自动调节来实现对流体流速的精确控制，从而满足液压系统对流速和流量的要求。
总的来说，单向节流阀的工作原理是通过阀芯的设计和流体的压力来实现的，它可以实现对流体流速和流量的精确控制，从而满足液压系统对流体的要求。
单向节流阀在液压系统中具有重要的应用价值，能够实现对液压系统的稳定控制，提高系统的工作效率和精度。
单向节流阀的工作原理
单向节流阀的工作原理单向节流阀是一种常用的液压元件，它主要用于控制液压系统中液体的流量和压力。
它的工作原理是通过阀芯的位置改变来调节液体的流量，从而实现对液压系统的控制。
在液压系统中，单向节流阀起着非常重要的作用，下面我们来详细了解一下单向节流阀的工作原理。
单向节流阀的工作原理可以分为两个方面来解释，分别是单向阀和节流阀的工作原理。
首先，单向阀的工作原理是利用阀芯的位置改变来控制液体的流向。
当液体从单向节流阀的一侧流入时，阀芯会自动关闭，阻止液体倒流；而当液体从另一侧流入时，阀芯会自动打开，允许液体流动。
这样就实现了单向阀的功能，即控制液体的流向，防止液体倒流。
其次，节流阀的工作原理是通过改变阀芯的位置来调节液体的流量。
当阀芯打开时，液体可以自由流动，流量较大；而当阀芯关闭时，液体流动受到阻碍，流量减小。
通过不断调节阀芯的位置，可以实现对液体流量的精确控制，从而满足液压系统对流量的要求。
综合起来，单向节流阀的工作原理就是通过控制阀芯的位置来实现对液体的流向和流量的控制。
在液压系统中，单向节流阀通常被安装在液压缸或液压马达的进出口处，用于控制液体的流向和流量，从而实现对液压系统的精确控制。
除了以上所述的工作原理，单向节流阀还有一些特点和应用注意事项。
首先，单向节流阀具有结构简单、体积小、重量轻等特点，适用于各种液压系统；其次，单向节流阀在使用时需要注意阀芯的材质和密封性能，以确保其正常工作；最后，单向节流阀通常需要与其他液压元件配合使用，如液压缸、液压马达等，以实现对液压系统的全面控制。
总的来说，单向节流阀是液压系统中常用的控制元件，它的工作原理是通过控制阀芯的位置来实现对液体的流向和流量的精确控制。
在实际应用中，我们需要根据具体的液压系统要求，选择合适的单向节流阀，并注意其安装和使用注意事项，以确保液压系统的正常运行。
节流阀和单向节流阀
节流阀和单向节流阀（1）结构原理1）MK型单向节流阀图27是MK型单向节流阀的结构原理图。
该阀是管式联接的单向节流阀，其节流口采用轴向三角槽式结构。
旋转调节螺母3，可改变节流口通流面积的大小，以调节流量。
正向流动时起节流阀作用；反向流动时起单向阀作用，这时由于有部分油液可在环形缝隙中流动，可以清除节流口上的沉积物。
在阀体2左端有刻度槽，调节螺母3上有刻度，用以标志调节流量的大小。
2）F型精密节流阀图28是F型精密节流阀的结构原理图。
该阀主要由阀体1，调节件2和节流套3组成。
在节流口4处实现对从A到B的流动的节流。
转动节流杆5，可调节节流断面。
由于节流口制成薄壁孔，故节流不易受温度的影响。
（2）应用节流阀和单向节流阀是简易的流量控制阀，它们在定量泵液压系统中的主要作用是与溢流阀配合，组成三种节流调速系统：即进油节流调速系统、回油节流调速系统和旁路节流调速系统。
对于执行元件要求往返节流调速的系统可使用两个单向节流阀。
节流阀也在容积节流调速回路中使用。
这种阀没有压力及温度补偿装置，不能自动补偿载荷及油液粘度变化时造成的速度不稳定，但其结构简单，制造和维护方便。
所以在载荷变化不大或对速度稳定性要求不高的一般液压系统中得到广泛应用。
图27 MK型单向节流阀结构原理图1—O形圈；2—阀体；3—调节螺母；4—单向阀；5—弹簧；6—卡环；7—卡环；8—弹簧座图28 F型精密节流阀结构原理图1—阀体；2—调节件；3—节流套；4—节流口；5—节流杆电磁换向阀（1）结构原理1）WE型电磁换向阀图43、图44、图45和图46分别是不同通径的WE型电磁换向阀的结构原理图。
电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。
当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。
若推动故障检查按钮可使滑阀阀芯移动。
图43 WE5型电磁换向阀结构原理图1—阀体；2—电磁铁（左为交流电磁铁，右为直流电磁铁）；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮；7—橡胶保护罩图44 WE6型电磁换向阀结构原理图1—阀体；2—电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮图45 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体；2—湿示电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮图46 4WE10E10/L…型干式交流电磁换向阀结构原理图1—阀体；2—干式电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮液压控制阀的结构原理与应用1.1 压力控制阀的结构原理与应用1.1.1 溢流阀（1）结构原理1）DBD型直动式溢流阀图1是DBD型直动式溢流阀的结构原理图。
