节流阀的工作原理
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流量控制装置，广泛应用于各种工业领域。
它的主要作用是通过调节介质流动的截面积，控制介质的流量和压力。
节流阀的工作原理可以简单地描述为：通过改变流道的截面积，使流体的流速和流量发生变化，从而实现对流体的控制。
节流阀通常由阀体、阀芯、阀座、调节机构等部分组成。
阀体是节流阀的主要部件，通常由金属材料制成，具有较高的强度和耐腐蚀性。
阀芯是节流阀的关键部件，它可以根据需要调整流道的截面积，从而控制介质的流量。
阀座是阀芯的固定部分，它与阀芯配合，确保流体的密封性能。
调节机构则用于控制阀芯的位置，从而调节流体的流量。
节流阀的工作原理可以通过流体动力学的原理来解释。
当介质通过节流阀时，流体在流道中会受到阻力的作用，从而产生压力损失。
节流阀的关键是通过改变流道的截面积，调节流体通过的通道大小，从而改变流体的流速和流量。
当阀芯打开时，流道的截面积增大，流体的流速和流量增加；当阀芯关闭时，流道的截面积减小，流体的流速和流量减小。
节流阀的调节机构通常采用手动或自动控制方式。
手动控制方式通过人工操作调节阀芯的位置，实现对流体流量的控制。
自动控制方式则通过传感器和执行机构实现对阀芯位置的自动调节，根据预设的控制信号，实现对流体流量的精确控制。
节流阀的工作原理还涉及到流体的流动特性。
当介质通过节流阀时，由于流道的收缩和扩张，流体会产生局部的速度增加和压力降低。
这种现象被称为流体的速度增加和压力降低效应。
根据伯努利定律，当流体通过收缩截面时，流速增加，压力降低；当流体通过扩张截面时，流速减小，压力增加。
节流阀利用这种速度增加和压力降低效应，实现对流体流量和压力的控制。
总结起来，节流阀的工作原理是通过改变流道的截面积，调节介质的流速和流量，从而实现对介质的流量和压力的控制。
节流阀的调节机构可以采用手动或自动控制方式，根据需要进行选择。
在实际应用中，节流阀的工作原理可以根据具体的工艺要求进行调整和优化，以实现更精确的流量控制效果。

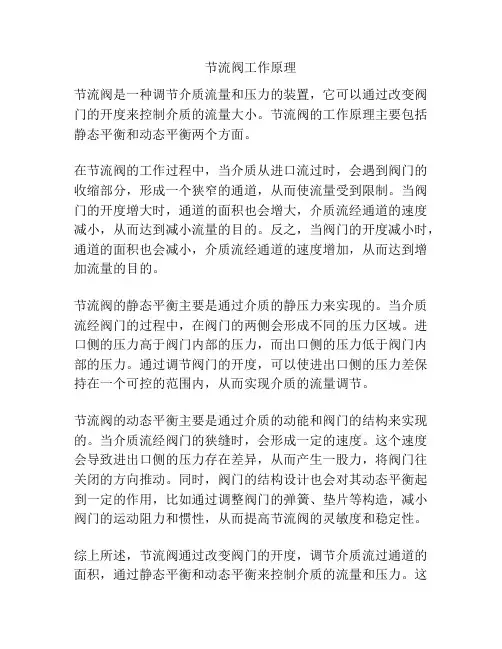

节流阀工作原理
节流阀工作原理
节流阀是一种调节介质流量和压力的装置，它可以通过改变阀门的开度来控制介质的流量大小。
节流阀的工作原理主要包括静态平衡和动态平衡两个方面。
在节流阀的工作过程中，当介质从进口流过时，会遇到阀门的收缩部分，形成一个狭窄的通道，从而使流量受到限制。
当阀门的开度增大时，通道的面积也会增大，介质流经通道的速度减小，从而达到减小流量的目的。
反之，当阀门的开度减小时，通道的面积也会减小，介质流经通道的速度增加，从而达到增加流量的目的。
节流阀的静态平衡主要是通过介质的静压力来实现的。
当介质流经阀门的过程中，在阀门的两侧会形成不同的压力区域。
进口侧的压力高于阀门内部的压力，而出口侧的压力低于阀门内部的压力。
通过调节阀门的开度，可以使进出口侧的压力差保持在一个可控的范围内，从而实现介质的流量调节。
节流阀的动态平衡主要是通过介质的动能和阀门的结构来实现的。
当介质流经阀门的狭缝时，会形成一定的速度。
这个速度会导致进出口侧的压力存在差异，从而产生一股力，将阀门往关闭的方向推动。
同时，阀门的结构设计也会对其动态平衡起到一定的作用，比如通过调整阀门的弹簧、垫片等构造，减小阀门的运动阻力和惯性，从而提高节流阀的灵敏度和稳定性。
综上所述，节流阀通过改变阀门的开度，调节介质流过通道的面积，通过静态平衡和动态平衡来控制介质的流量和压力。
这
种工作原理使得节流阀在各种需要对流量和压力进行调节的场合得到广泛应用。

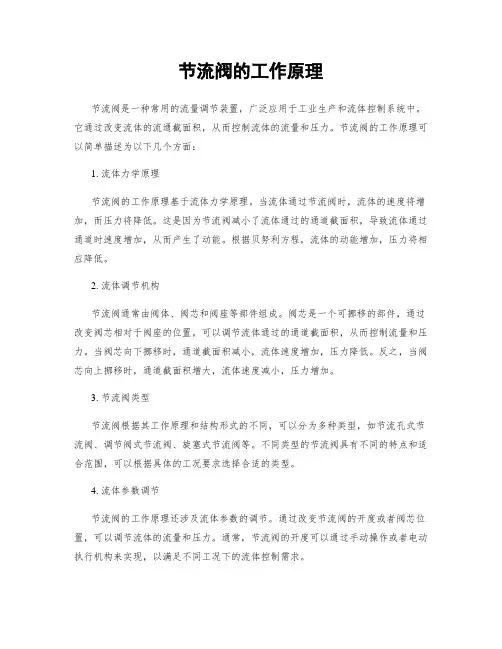

节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流量调节装置，广泛应用于工业生产和流体控制系统中。
它通过改变流体的流通截面积，从而控制流体的流量和压力。
节流阀的工作原理可以简单描述为以下几个方面：1. 流体力学原理节流阀的工作原理基于流体力学原理。
当流体通过节流阀时，流体的速度将增加，而压力将降低。
这是因为节流阀减小了流体通过的通道截面积，导致流体通过通道时速度增加，从而产生了动能。
根据贝努利方程，流体的动能增加，压力将相应降低。
2. 流体调节机构节流阀通常由阀体、阀芯和阀座等部件组成。
阀芯是一个可挪移的部件，通过改变阀芯相对于阀座的位置，可以调节流体通过的通道截面积，从而控制流量和压力。
当阀芯向下挪移时，通道截面积减小，流体速度增加，压力降低。
反之，当阀芯向上挪移时，通道截面积增大，流体速度减小，压力增加。
3. 节流阀类型节流阀根据其工作原理和结构形式的不同，可以分为多种类型，如节流孔式节流阀、调节阀式节流阀、旋塞式节流阀等。
不同类型的节流阀具有不同的特点和适合范围，可以根据具体的工况要求选择合适的类型。
4. 流体参数调节节流阀的工作原理还涉及流体参数的调节。
通过改变节流阀的开度或者阀芯位置，可以调节流体的流量和压力。
通常，节流阀的开度可以通过手动操作或者电动执行机构来实现，以满足不同工况下的流体控制需求。
5. 流体特性节流阀的工作原理还与流体的特性有关。
不同的流体在通过节流阀时，由于流体的黏度、密度和压缩性等特性的差异，其流动行为也会有所不同。
因此，在选择节流阀时，需要考虑流体的特性，并进行相应的参数调节和优化设计。
总结：节流阀的工作原理基于流体力学原理，通过改变流体的流通截面积来控制流量和压力。
节流阀通常由阀体、阀芯和阀座等部件组成，通过调节阀芯的位置来改变通道截面积。
节流阀的类型和流体参数调节方式可以根据具体的工况要求选择。
在实际应用中，需要考虑流体的特性，并进行相应的参数调节和优化设计，以确保节流阀的正常工作和流体控制的准确性。

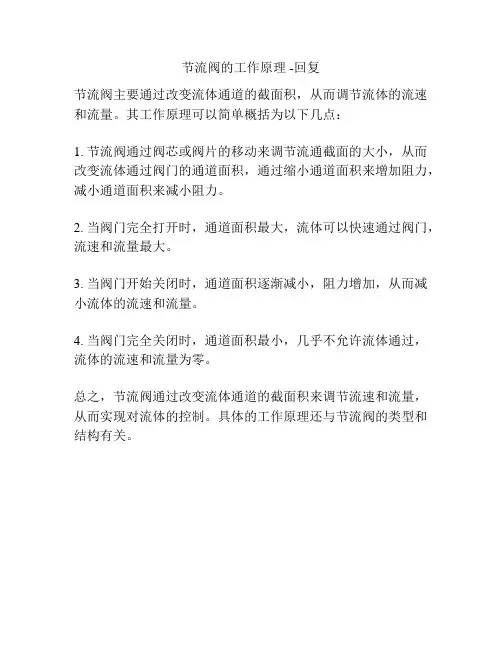

节流阀的工作原理 -回复
节流阀的工作原理 -回复
节流阀主要通过改变流体通道的截面积，从而调节流体的流速和流量。
其工作原理可以简单概括为以下几点：
1. 节流阀通过阀芯或阀片的移动来调节流通截面的大小，从而改变流体通过阀门的通道面积，通过缩小通道面积来增加阻力，减小通道面积来减小阻力。
2. 当阀门完全打开时，通道面积最大，流体可以快速通过阀门，流速和流量最大。
3. 当阀门开始关闭时，通道面积逐渐减小，阻力增加，从而减小流体的流速和流量。
4. 当阀门完全关闭时，通道面积最小，几乎不允许流体通过，流体的流速和流量为零。
总之，节流阀通过改变流体通道的截面积来调节流速和流量，从而实现对流体的控制。
具体的工作原理还与节流阀的类型和结构有关。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的控制流体流量的装置，广泛应用于各个行业的管道系统中。
它通过改变管道中流体的流通截面积，从而控制流体的流量大小。
节流阀的工作原理主要包括压力差原理、流体动力学原理和节流效应原理。
1. 压力差原理节流阀的工作原理之一是基于压力差原理。
当流体通过节流阀时，由于节流阀前后的管道截面积不同，流体在通过节流阀时会形成一定的压力差。
这个压力差会使流体加速通过节流阀，从而实现流量的控制。
当节流阀开度增大时，节流阀前后的压力差减小，流体流量增大；反之，当节流阀开度减小时，节流阀前后的压力差增大，流体流量减小。
2. 流体动力学原理节流阀的工作原理之二是基于流体动力学原理。
当流体通过节流阀时，由于节流阀前后的截面积不同，流体会受到一定的阻力。
这个阻力会使流体产生压力损失，从而控制流体的流量。
节流阀的设计通常考虑流体的速度、密度和黏度等参数，以确保流体在通过节流阀时能够产生适当的压力损失，从而实现流量的控制。
3. 节流效应原理节流阀的工作原理之三是基于节流效应原理。
当流体通过节流阀时，由于节流阀的形状和结构设计，流体会在节流阀的缩流部分形成局部的高速流动区域。
在这个高速流动区域，流体的动能会转化为压力能，从而产生节流效应。
这个节流效应会使流体的流速增加，压力降低，从而控制流体的流量。
节流阀的设计通常考虑缩流部分的形状和尺寸，以确保能够产生适当的节流效应，从而实现流量的控制。
总结：节流阀的工作原理主要包括压力差原理、流体动力学原理和节流效应原理。
通过改变管道中流体的流通截面积，节流阀能够控制流体的流量大小。
节流阀的设计通常考虑流体的速度、密度和黏度等参数，以确保能够产生适当的压力损失和节流效应，从而实现精确的流量控制。
在实际应用中，节流阀广泛应用于各个行业的管道系统中，如化工、石油、冶金、电力等领域，起到了重要的控制作用。

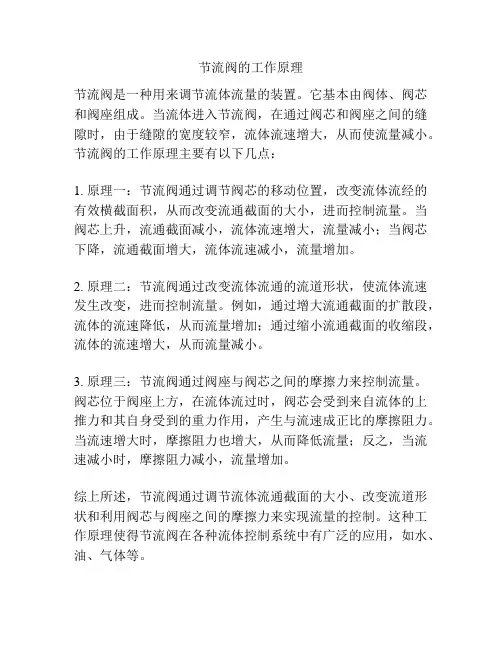

节流阀的工作原理
节流阀的工作原理
节流阀是一种用来调节流体流量的装置。
它基本由阀体、阀芯和阀座组成。
当流体进入节流阀，在通过阀芯和阀座之间的缝隙时，由于缝隙的宽度较窄，流体流速增大，从而使流量减小。
节流阀的工作原理主要有以下几点：
1. 原理一：节流阀通过调节阀芯的移动位置，改变流体流经的有效横截面积，从而改变流通截面的大小，进而控制流量。
当阀芯上升，流通截面减小，流体流速增大，流量减小；当阀芯下降，流通截面增大，流体流速减小，流量增加。
2. 原理二：节流阀通过改变流体流通的流道形状，使流体流速发生改变，进而控制流量。
例如，通过增大流通截面的扩散段，流体的流速降低，从而流量增加；通过缩小流通截面的收缩段，流体的流速增大，从而流量减小。
3. 原理三：节流阀通过阀座与阀芯之间的摩擦力来控制流量。
阀芯位于阀座上方，在流体流过时，阀芯会受到来自流体的上推力和其自身受到的重力作用，产生与流速成正比的摩擦阻力。
当流速增大时，摩擦阻力也增大，从而降低流量；反之，当流速减小时，摩擦阻力减小，流量增加。
综上所述，节流阀通过调节流体流通截面的大小、改变流道形状和利用阀芯与阀座之间的摩擦力来实现流量的控制。
这种工作原理使得节流阀在各种流体控制系统中有广泛的应用，如水、油、气体等。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体的流量和压力。
它通过改变流体通过的通道的截面积，来控制流体的流速和流量。
节流阀的工作原理主要包括压力差原理和流速控制原理。
1. 压力差原理节流阀的一种常见工作原理是基于压力差的控制。
当流体通过节流阀时，流体在进出口之间会形成压力差。
节流阀通过改变流体通过的通道的截面积，使流体通过的截面积变小，从而增加流体通过的速度和压力。
根据伯努利定律，流体的速度增加，压力就会降低。
通过调整节流阀的开度，可以控制流体的流量和压力。
2. 流速控制原理节流阀的另一种工作原理是基于流速控制的。
当流体通过节流阀时，节流阀的结构会导致流体流过时发生速度变化，从而引起压力变化。
节流阀内部的流道通常是由狭窄的通道或者孔径组成，当流体通过这些狭窄的通道或者孔径时，流速会增加，从而降低压力。
通过调整节流阀的结构和孔径大小，可以控制流体的流速和压力。
节流阀的工作原理还可以根据不同的控制方式进行分类，包括手动控制、电动控制和液压控制等。
手动控制节流阀通过手动旋钮或者手柄来调节阀门的开度，从而控制流体的流量和压力。
电动控制节流阀通过电动驱动装置来自动调节阀门的开度，实现精确的流量和压力控制。
液压控制节流阀通过液压传动装置来控制阀门的开度，实现高精度的流量和压力调节。
在实际应用中，节流阀广泛应用于各种工业领域，如石油化工、电力、冶金、航空航天等。
它们被用于控制流体的流量和压力，保证系统的正常运行和安全性。
总结起来，节流阀的工作原理主要包括压力差原理和流速控制原理。
通过改变流体通过的通道的截面积或者流道的结构，节流阀可以调节流体的流量和压力。
不同的控制方式可以实现手动、电动或者液压控制。
节流阀在工业领域具有广泛的应用，发挥着重要的作用。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流量控制装置，用于调节流体介质的流量和压力。
它广泛应用于工业领域，如石油、化工、冶金、能源等行业。
节流阀通过改变流体流经的通道截面积，从而改变流速和流量，实现对流体介质的控制。
一、节流阀的基本构造节流阀主要由阀体、阀芯、阀座、阀杆、密封件等组成。
阀体是节流阀的主要部件，通常由铸铁、不锈钢等材料制成。
阀芯是控制流体流动的关键部件，通常由不锈钢制成。
阀座是阀芯的密封面，通常由耐磨、耐腐蚀的材料制成。
阀杆用于传递操作力，使阀芯上下运动。
二、节流阀的工作原理节流阀的工作原理基于流体动力学和控制原理。
当流体介质通过节流阀时，流体的动能会转化为压力能，从而引起压力的降低。
节流阀通过改变流体流经的通道截面积，改变流体的流速和流量，从而实现对流体介质的控制。
具体而言，当阀芯上升时，通道截面积增大，流体流过节流阀时的流速减小，压力增加。
当阀芯下降时，通道截面积减小，流体流过节流阀时的流速增加，压力降低。
通过调整阀芯的位置，可以实现对流体流量和压力的精确控制。
三、节流阀的应用1. 流量控制：节流阀可以根据工艺要求调节流体的流量，使其保持在合适的范围内，满足生产工艺的需求。
2. 压力控制：节流阀可以通过调节通道截面积，控制流体的流速和流量，从而实现对压力的精确控制。
3. 流体稳定：节流阀可以通过调节流体的流速，降低流体的压力脉动，提高流体的稳定性。
4. 节能降耗：节流阀可以通过调节流体的流速和流量，减少流体介质的损失，实现节能降耗的目的。
四、节流阀的特点1. 精确控制：节流阀可以通过调节阀芯的位置，实现对流体流量和压力的精确控制，满足不同工艺要求。
2. 快速响应：节流阀的结构简单紧凑，阀芯运动灵活，响应速度快，可以快速调节流体的流量和压力。
3. 耐腐蚀性：节流阀的阀体、阀芯、阀座等部件通常采用耐腐蚀材料制成，能够适应各种腐蚀介质的工作环境。
4. 可靠性高：节流阀的密封性能好，使用寿命长，能够稳定可靠地工作。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流体控制装置，广泛应用于各种工业领域。
它的主要作用是通过调节流体的流量来控制系统的压力和速度。
在本文中，我们将详细介绍节流阀的工作原理。
1. 节流阀的基本结构节流阀通常由阀体、阀芯、阀座和阀杆等部件组成。
阀体是节流阀的外壳，用于容纳流体。
阀芯是阀门的关键部件，通过上下移动来改变流体的通道面积。
阀座是阀芯的密封部件，用于控制流体的流量。
阀杆则用于连接阀芯和手动操作装置。
2. 节流阀的工作原理当节流阀处于关闭状态时，阀芯与阀座完全接触，阻止了流体的通过。
当需要开启节流阀时，通过手动操作装置使阀杆上升，阀芯与阀座分离，形成一个小的通道，使流体能够通过。
通过调节阀杆的高度，可以改变通道的面积，从而控制流体的流量。
3. 节流阀的流量控制节流阀的流量控制是通过改变通道的面积来实现的。
当通道面积较小时，流体通过的速度增加，压力降低；当通道面积较大时，流体通过的速度减慢，压力升高。
因此，通过调节阀芯与阀座之间的间隙大小，可以控制流体的流量和压力。
4. 节流阀的压力控制除了流量控制外，节流阀还可以用于控制系统的压力。
当流体通过节流阀时，由于通道的狭窄，流体速度增加，从而产生了压力降。
通过调节阀芯与阀座之间的间隙大小，可以改变通道的阻力，进而控制流体通过节流阀时的压力。
5. 节流阀的应用场景节流阀广泛应用于各种工业领域，特别是在液压系统中。
例如，在液压机械中，节流阀可以用于控制液压缸的速度和力度。
在冷却系统中，节流阀可以用于控制冷却剂的流量，从而控制温度。
在石油化工行业中，节流阀可以用于控制管道中的流体流量和压力。
总结：节流阀是一种常见的流体控制装置，其工作原理是通过调节阀芯与阀座之间的间隙大小来控制流体的流量和压力。
节流阀广泛应用于各种工业领域，可以实现对系统的流量和压力的精确控制。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流量控制装置，广泛应用于工业、农业、建筑等领域。
它通过改变介质流动的截面积来控制流量的大小，从而实现对流体的调节和控制。
节流阀的工作原理可以简单描述为：通过改变流体通过节流阀的通道截面积，从而改变流体的流速和压力。
下面将详细介绍节流阀的工作原理。
1. 压力差驱动原理节流阀的工作原理基于流体在管道中的流动原理。
当流体通过节流阀时，由于节流阀通道的截面积较小，流体的速度增加，而根据伯努利定律，速度增加会导致压力降低。
因此，通过改变节流阀的开度，可以改变流体通过节流阀时的速度和压力。
2. 流体流动的连续性原理根据流体流动的连续性原理，流体通过节流阀的截面积减小时，流速会增加，而流体质量流量保持不变。
流速的增加会导致动能增加，静压能降低，从而实现对流体流量的调节。
3. 节流效应原理节流阀的通道中存在着节流效应，即流体通过狭窄通道时会发生速度增加、压力降低的现象。
这是由于流体分子在通道中发生相互碰撞，从而减小了流体分子之间的平均自由程，导致流体分子速度增加，压力降低。
4. 流体动力学原理节流阀的工作原理还涉及到流体动力学的基本原理。
当流体通过节流阀时，由于通道截面积的变化，流体会产生局部的加速和减速现象，从而引起压力变化。
利用这种压力变化，可以实现对流体流量的调节和控制。
综上所述，节流阀的工作原理是通过改变介质流动的截面积，从而调节流体的流速和压力。
节流阀的工作原理基于压力差驱动、流体流动的连续性、节流效应和流体动力学等原理。
通过合理选择节流阀的结构和调节方式，可以实现对流体流量的精确控制，满足不同工况下的需求。
节流阀工作原理和作用
节流阀工作原理和作用节流阀是一种常用的流量调节装置，它通过改变流体通过断面的面积来调节流量，从而实现对流体流速和压力的控制。
本文将从节流阀的工作原理和作用两个方面进行介绍。
一、节流阀的工作原理节流阀的工作原理基于伯努利定律和连续性方程。
伯努利定律指出，在流体流动过程中，流速增大时压力降低，流速减小时压力升高。
连续性方程则描述了流体在连续流动过程中，通过断面的流量是恒定的。
节流阀通常由一个可以改变流道断面积的活塞或阀瓣组成。
当节流阀打开时，流体可以自由地通过节流阀，此时流道的断面积较大，流速较快，压力较低。
当节流阀关闭时，流体只能通过节流阀的缝隙或孔径，此时流道的断面积较小，流速较慢，压力较高。
二、节流阀的作用1. 流量调节：节流阀通过改变流道的断面积，可以调节流体通过节流阀的流量。
当需要减小流量时，可以关闭节流阀，使流体通过的断面积减小，从而减小流量；当需要增大流量时，可以打开节流阀，使流体通过的断面积增大，从而增大流量。
2. 压力控制：节流阀可以通过调节流体通过节流阀的断面积，控制流体的压力。
当需要增加压力时，可以关闭节流阀，使流体通过的断面积减小，从而增加流体的压力；当需要降低压力时，可以打开节流阀，使流体通过的断面积增大，从而降低流体的压力。
3. 流速限制：节流阀可以限制流体通过节流阀的最大流速。
通过调节节流阀的开度，可以限制流体通过的断面积，从而限制流体的流速。
这在液体或气体流速过大时，可以起到保护管道和设备的作用。
4. 能量损失：节流阀通过将流体的压力能转化为动能，使流体的压力降低。
这种能量转换会产生一定的能量损失，导致流体的能量减少。
这在某些系统中可以起到消除压力脉动或减小噪音的作用。
总结：节流阀通过改变流体通过断面的面积，实现对流体流速和压力的控制。
其工作原理基于伯努利定律和连续性方程，通过调节节流阀的开度，可以调节流量、控制压力、限制流速和消除压力脉动。
节流阀在工业生产和日常生活中起到了重要的作用。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。
它通过改变流体流经的通道截面积，来控制流体的流速和流量。
节流阀广泛应用于工业生产、液压系统、供水系统等领域。
一、节流阀的基本结构节流阀通常由阀体、阀芯、阀座、阀杆和操作机构等部分组成。
1. 阀体：节流阀的主要外壳，通常由金属材料制成，具有良好的耐压性能和密封性能。
2. 阀芯：位于阀体内的移动部件，可以通过阀杆的升降来改变通道截面积。
阀芯通常采用锥形或圆柱形设计，以便实现流量的调节。
3. 阀座：位于阀体内的固定部件，与阀芯配合，形成流体流经的通道。
4. 阀杆：连接操作机构和阀芯的部件，通过操作机构的控制，使阀芯上下运动，从而改变通道截面积。
5. 操作机构：用于控制阀芯运动的装置，通常包括手动操作装置和自动控制装置。
二、节流阀的工作原理基于流体的连续性方程和伯努利方程。
当流体通过节流阀时，由于通道截面积的改变，流体的速度和压力发生变化。
1. 当节流阀完全关闭时，阀芯与阀座紧密贴合，通道截面积为零，流体无法通过节流阀。
2. 当节流阀逐渐打开时，阀芯开始与阀座分离，通道截面积逐渐增大，流体开始通过节流阀。
3. 随着通道截面积的增大，流体的速度增加，压力下降。
根据伯努利方程，流速越大，压力越低。
4. 当节流阀完全打开时，通道截面积最大，流体速度最大，压力最低。
5. 通过改变阀芯的位置，可以控制通道截面积的大小，从而实现对流体流速和压力的调节。
三、节流阀的特点和应用1. 节流阀具有简单、结构紧凑、体积小、重量轻的特点，适用于安装空间有限的场合。
2. 节流阀具有较高的密封性能和耐压性能，能够在高压和高温条件下稳定工作。
3. 节流阀的调节范围广，可以实现从全关到全开的连续调节。
4. 节流阀的流量特性稳定，能够保持流体流量与阀芯位置的线性关系。
5. 节流阀广泛应用于工业生产中的流量调节、压力控制、液位控制等方面，以及液压系统、供水系统、石油化工等领域。
节流阀工作原理
节流阀工作原理
节流阀是一种常用的控制阀，它通过改变流体的流通面积来控制流体的流速和
压力。
在工业生产中，节流阀被广泛应用于流体控制系统中，起着重要的作用。
下面我们来详细了解一下节流阀的工作原理。
首先，节流阀的工作原理基于伯努利定律和连续方程。
根据伯努利定律，流体
在不同横截面上的流速与压力之间存在着一定的关系。
当流体通过节流阀时，流速的增加会导致压力的降低，反之亦然。
而连续方程则描述了流体在管道中的连续性，即流体在管道中的流量是不断连续的。
这两个原理共同决定了节流阀的工作特性。
其次，节流阀通过改变流通面积来控制流体的流速和压力。
当节流阀打开时，
流体可以自由地通过节流阀，流通面积较大，流速较快，压力较低。
而当节流阀关闭时，流体受到了限制，流通面积减小，流速减慢，压力增加。
通过改变节流阀的开启程度，可以实现对流体流速和压力的精确控制。
最后，节流阀的工作原理还与节流件的设计有关。
常见的节流件包括节流孔板、节流环和节流装置等。
这些节流件通过特定的结构和孔径设计，可以实现对流体的节流和控制，从而实现对流体流速和压力的调节。
总的来说，节流阀的工作原理是基于伯努利定律和连续方程，通过改变流通面
积和节流件的设计来控制流体的流速和压力。
它在工业生产中起着重要的作用，能够满足对流体流速和压力精确控制的需求，是流体控制系统中不可或缺的一部分。
通过对节流阀的工作原理的深入了解，可以更好地应用和维护节流阀，提高流体控制系统的效率和稳定性。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。
它通过改变流道的截面积来改变流体通过节流阀的速度和压力，从而实现流量的调节。
下面将详细介绍节流阀的工作原理。
一、节流阀的结构组成节流阀一般由阀体、阀芯、阀座、阀杆、弹簧等部分组成。
1. 阀体：节流阀的主体部分，通常为金属材料制成，具有一定的强度和耐腐蚀性。
2. 阀芯：位于阀体内，是控制流体通过的关键部件，通常为圆柱形或圆锥形。
3. 阀座：与阀芯配合，用于控制流体的流量和压力，通常为金属或弹性材料制成。
4. 阀杆：连接阀芯和手动或自动操作装置，用于控制阀芯的开启和关闭。
5. 弹簧：用于提供阀芯的弹性力，保证阀芯与阀座之间的密封性。
二、节流阀的工作原理节流阀的工作原理基于流体力学和控制原理，通过改变流道截面积来调节流体的流量和压力。
1. 开启状态：当节流阀处于开启状态时，阀芯与阀座之间的间隙较大，流体可以顺畅地通过节流阀。
此时，流体的流速较快，流道截面积较大，流量较大。
同时，由于流体通过节流阀的速度增加，压力也会降低。
2. 关闭状态：当节流阀处于关闭状态时，阀芯与阀座之间的间隙被完全封闭，阻止了流体的通过。
此时，节流阀的流道截面积为零，流量为零。
同时，由于流体无法通过节流阀，压力会增加。
3. 调节状态：当节流阀处于调节状态时，阀芯与阀座之间的间隙可以根据需要进行调整。
通过改变阀芯的位置，可以改变流道的截面积，从而调节流体的流量和压力。
当阀芯向上移动时，流道截面积减小，流速减慢，流量减小，压力增加。
当阀芯向下移动时，流道截面积增大，流速加快，流量增加，压力降低。
三、节流阀的应用领域节流阀广泛应用于工业生产和生活中的各个领域，如石油、化工、冶金、电力、建筑、水处理等。
1. 石油行业：用于石油开采、储运和加工过程中的流体控制。
2. 化工行业：用于化工生产中的流体调节和控制。
3. 冶金行业：用于冶金过程中的流体控制和调节。
4. 电力行业：用于电力发电和输电系统中的流体控制。
节流阀的工作原理
节流阀的工作原理
节流阀是一种常用的液压控制装置，通常用于控制流体的流量。
它的工作原理依赖于一个小孔或者窄道，使得流体在通过时流速减小从而达到节流控制的目的。
在实际应用中，节流阀通常是与其他液压元件组合在一起使用，如液压缸、液压马达等，以调节系统的压力、流量。
节流阀主要由三个部分组成，即阀体、节流口和调节装置。
阀体通常是由两个相似的活塞组成，中间连接一个节流口，通过移动活塞的位置来改变节流口的大小，从而控制流体的流量和压力。
节流口则是决定流体流速的部分，一般设计为一个细长的通道或者针孔，通过不同的设计和材料，可以实现不同的控制精度。
节流阀的工作过程如下：
首先，流体从油箱或者油泵进入节流阀的阀体中。
在顺流过程中，在节流口处产生的局部流速短时间内达到最大值，当流体通过节流口之后，流速开始逐渐下降，流体的压力则逐渐增大。
这是因为节流阀的节流口所限制的流量大小不变，而流体的流速减小，所以通过的流量就变小，从而压力增大。
同时，流体的热能也随之上升，因为节流口的狭窄会导致流体的剪切作用和摩擦作用增加，这将会导致流体的温度上升。
在流体到达节流阀的另一端之后，流体的压力逐渐降低到大气压，同时，热能也逐渐散失，使得流体的温度逐渐降低。
此时，流体已经完成了节流阀的控制作用，可以流入下一个控制元件或者返回油箱。
总之，节流阀是一种基本的液压控制元件，它通过节流口的狭窄来控制流体的流量和压力，从而达到系统的控制目的。
节流阀的工作原理比较简单，但是实现精度和控制范围却非常广泛，可以应用于工业、农业、航空等各个领域。
节流阀工作原理
节流阀工作原理1. 简介节流阀是一种常用的流体控制装置，可以调节流体流量并控制流体压力。
节流阀工作原理是基于一定的流体力学原理，通过改变流体流过节流阀的截面积来调节流量。
本文将详细介绍节流阀的工作原理及其主要构造和应用。
2. 工作原理节流阀的工作原理基于伯努利方程和连续性方程。
根据伯努利方程，流体速度与流体压力成反比，即速度越大，压力越小。
而连续性方程则描述了流体在管道中的连续性，即流体通过截面积变小的地方，速度会增加，压力会减小。
节流阀的流体流过程可以分为以下几个阶段：2.1. 压力调节阶段当节流阀开始调节流体流量时，阀门处于开启状态。
流体依靠流体压力，从高压端流过节流阀。
此时，流体速度增加，而截面积减小，根据伯努利方程，流体压力随之减小。
2.2. 节流阶段随着流体流过节流阀的截面积减小，速度增加。
在节流阶段，流体速度迅速增加，压力迅速减小。
此时，流体通过节流口形成局部的高速流动区域。
2.3. 扩散阶段当流体通过节流口后，速度达到最大。
此时，流体进入扩散阶段，速度渐渐减小，而截面积逐渐增大。
根据连续性方程，速度减小导致压力增加。
2.4. 减速阶段在流体通过节流阀后，速度进一步减小，压力进一步增加，流体回到了正常的流动状态。
此时，流体以调节后的流量和压力进入下一段管道。
3. 主要构造节流阀主要由阀体、阀瓣和驱动装置等组成。
阀体通常为金属制造，内部有一个可调节截面积的节流口。
阀瓣可以调节节流口的开度，从而调节流量。
同时，节流阀还配备有驱动装置，该装置可以手动或自动控制阀瓣的位置。
4. 应用领域节流阀广泛应用于各种工业领域，包括化工、石油、冶金、能源等。
下面是一些典型的应用场景：•液压系统：节流阀用于调节液压系统中液体的流量和压力，以实现对液压设备的控制。
•蒸汽系统：节流阀用于调节蒸汽系统中的蒸汽流量和压力，以满足不同工艺流程的需求。
•气体系统：节流阀用于调节气体系统中的气体流量和压力，如天然气输送系统中的气流调节。
节流阀的工作原理
节流阀的工作原理节流阀的工作原理节流阀的工作原理是阀杆夹住柔性橡胶管du产生节流作用，气压道力也可以代替阀杆压缩橡胶管。
本实用新型具有结构简单，压降小，运行可靠性高的优点。
对污染不敏感，工作压力范围为0.3-0.63mpa。
由于气体具有可压缩性，因此将气动流量控制阀应用于气动执行器的调速比液压流量控制阀更加困难。
因此，气动流量调节阀应注意以下几点，以防止蠕变：（1）管道上不应有空气泄漏（2）气缸与活塞之间的润滑状况良好（3）流量控制阀应尽可能安装在气缸或气动马达周围（4）尽可能采用出口节气门调速方式（5）施加的负载应稳定。
如果外部负载变化很大，则应使用液压或机械设备（例如气液联动装置）来补偿由负载变化引起的速度变化。
节气门按通行方式可分为直通型和角型。
根据开闭部的形状，可分为针型，槽型和窗型。
可调节流阀：阀针和阀芯由硬质合金制成。
该产品根据api6a 标准进行设计，具有耐磨性和耐蚀性。
它主要用于井口生产（气）树设备，滑套节流阀：阀芯采用低噪音平衡结构，易于开启。
该产品根据api6a标准进行设计。
阀芯表面覆盖有碳化钨。
它适用于恶劣条件，例如飞边，高压差，高压和气蚀。
使用寿命长，流量调节精度大大提高。
适用于石油，天然气，化工，炼油，水电等行业。
当节气门和单向节气门被调节并锁定时，有时会出现流量不稳定，特别是在最小稳定流量下。
流量不稳定的主要原因是锁定装置松动，节气门部分堵塞，机油温度升高和负载压力变化。
节气门调整锁紧后，由于机械振动或其他原因，锁紧装置将松动，导致节气门流量面积的改变，从而导致流量的变化。
油中的杂质积聚并粘附在节气门的边缘，这会减小流量面积并降低流量。
当杂质被压力油冲走时，孔口将返回到原始流量区域，并且流量将返回到原始值，因此流量将不稳定。
当流经节流阀的机油温度变化时，机油的粘度会发生变化，流量会不稳定；当负载变化时，压力也会发生变化，这将改变节流阀前后之间的液压差，这也将导致流量不稳定防止流动不稳定的措施不仅包括防止节流阀阻塞的措施，还包括诸如加强油温控制，拧紧锁定装置以及保持负载压力不变或尽可能不改变的措施。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流量控制装置，用于调节流体介质的流量和压力。
它通过改变流体通道的截面积来控制流量的大小，从而实现对流体的调节和控制。
节流阀的工作原理主要包括节流孔、阀芯和阀座三个部分。
首先，节流阀的节流孔是控制流体流过截面积的狭窄通道，通过调节节流孔的开度来控制流体的流量。
节流孔的大小可以通过阀芯的位置来调节，阀芯向上移动时，节流孔的开口变小，流量减小；阀芯向下移动时，节流孔的开口变大，流量增大。
其次，节流阀的阀芯是一个可移动的部件，它通过与阀座的配合来控制节流孔的开度。
阀芯通常是一个圆柱形或圆锥形的零件，通过阀杆与手柄或电动机连接，可以手动或自动地调节阀芯的位置。
当阀芯向上移动时，节流孔的开口减小，流体受到的阻力增大，流量减小；当阀芯向下移动时，节流孔的开口增大，流体受到的阻力减小，流量增大。
最后，节流阀的阀座是与阀芯配合的固定部件，它的形状与阀芯相对应，可以确保阀芯在不同位置时，节流孔的开度得到准确的控制。
阀座通常由耐磨材料制成，以保证阀芯的密封性能和耐用性。
在实际的工作过程中，节流阀的工作原理可以通过流体动力学和控制理论来解释。
当流体通过节流阀时，流体的流速和压力会发生变化。
根据伯努利原理，流体的速度和压力成反比，即速度增加时压力降低，速度减小时压力增加。
通过调节节流孔的开度，可以改变流体的速度和压力，从而实现对流量和压力的调节和控制。
除了上述基本的工作原理外，节流阀还可以根据具体的应用需求，设计不同的结构和控制方式。
例如，某些节流阀还可以配备压力传感器和控制器，实现对流体压力的反馈和自动调节。
此外，节流阀还可以与其他控制装置，如液位计、温度传感器等配合使用，实现对流体的综合控制。
总之，节流阀是一种常用的流量控制装置，通过改变流体通道的截面积来控制流量的大小。
其工作原理主要包括节流孔、阀芯和阀座三个部分，通过调节节流孔的开度和阀芯的位置，实现对流体流量和压力的调节和控制。
节流阀的工作原理
节流就是流体在管道内流动，突然遇到截面变窄，而使压力下降的现象。
节流阀：
节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
将节流阀和单向阀并联则可组合成单向节流阀。
节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。
性能要求：
对节流阀的性能要求是：
·流量调节范围大，流量一压差变化平滑；
·内泄漏量小，若有外泄漏油口，外泄漏量也要小；
·调节力矩小，动作灵敏。
节流阀(Choke valve)的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。
节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。
节流阀供在压力降极大的情况下作降低介质压力之用。
介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏，即所谓气蚀现象。
为了尽量减少气蚀影响，阀瓣采用耐气蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。
1.构造较简单，便于制造和维修，成本低。
2.调节精度不高，不能作调节使用。
3.密封面易冲蚀，不能作切断介质用。
4.密封性较差。
