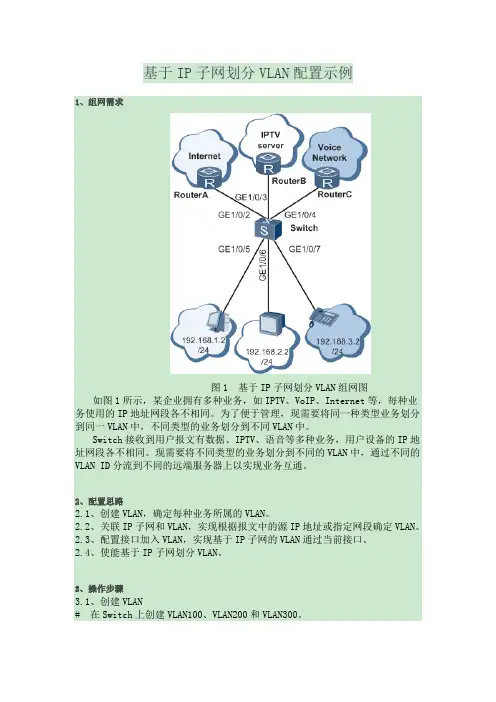

基于IP子网划分VLAN配置示例

基于IP子网划分VLAN配置示例

基于IP子网划分VLAN配置示例1、组网需求图1 基于IP子网划分VLAN组网图如图1所示,某企业拥有多种业务,如IPTV、VoIP、Internet等,每种业务使用的IP地址网段各不相同。

为了便于管理,现需要将同一种类型业务划分到同一VLAN中,不同类型的业务划分到不同VLAN中。

Switch接收到用户报文有数据、IPTV、语音等多种业务,用户设备的IP地址网段各不相同。

现需要将不同类型的业务划分到不同的VLAN中,通过不同的VLAN ID分流到不同的远端服务器上以实现业务互通。

2、配置思路2.1、创建VLAN,确定每种业务所属的VLAN。

2.2、关联IP子网和VLAN,实现根据报文中的源IP地址或指定网段确定VLAN。

2.3、配置接口加入VLAN,实现基于IP子网的VLAN通过当前接口。

2.4、使能基于IP子网划分VLAN。

3、操作步骤3.1、创建VLAN# 在Switch上创建VLAN100、VLAN200和VLAN300。

1.<HUAWEI> system-view2.[HUAWEI] sysname Switch3.[Switch] vlan batch 100 200 3003.2、配置接口# 在Switch上配置接口GE1/0/5、GE1/0/6、GE1/0/7为Hybrid类型,分别以untagged方式加入VLAN100、VLAN200和VLAN300。

并使能基于IP子网划分VLAN 功能。

1.[Switch] interface gigabitethernet 1/0/52.[Switch-GigabitEthernet1/0/5] port link-type hybrid3.[Switch-GigabitEthernet1/0/5] port hybrid untagged vlan 1004.[Switch-GigabitEthernet1/0/5] ip-subnet-vlan enable5.[Switch-GigabitEthernet1/0/5] quit6.[Switch] interface gigabitethernet 1/0/67.[Switch-GigabitEthernet1/0/6] port link-type hybrid8.[Switch-GigabitEthernet1/0/6] port hybrid untagged vlan 2009.[Switch-GigabitEthernet1/0/6] ip-subnet-vlan enable10.[Switch-GigabitEthernet1/0/6] quit11.[Switch] interface gigabitethernet 1/0/712.[Switch-GigabitEthernet1/0/7] port link-type hybrid13.[Switch-GigabitEthernet1/0/7] port hybrid untagged vlan 30014.[Switch-GigabitEthernet1/0/7] ip-subnet-vlan enable15.[Switch-GigabitEthernet1/0/7] quit# 在Switch上配置接口GE1/0/2加入VLAN100。

华为交换机三种划分vlan地方法

华为交换机三种划分vlan地方法

华为交换机三种划分vlan的方法在学习划分vlan前,必须要了解华为交换机的端口类型:Access类型端口执行命令port default vlan vlan-id,将端口加入到指定的VLAN中。

如果需要批量将端口加入VLAN,可在VLAN视图下执行命令port interface-type { interface-number1 [ to interface-number2 ] } &向VLAN中添加一个或一组端口。

Trunk类型端口–执行命令port trunk allow-pass vlan{ { vlan-id1 [ to vlan-id2 ] } &| all },将端口加入到指定的VLAN中。

–(可选)执行命令port trunk pvid vlan vlan-id,配置Trunk 类型接口的缺省VLAN。

Hybrid类型端口–选择执行其中一个步骤配置Hybrid端口加入VLAN的方式:–执行命令port hybrid untagged vlan { { vlan-id1 [ tovlan-id2 ] } &| all },将Hybrid端口以Untagged方式加入VLAN。

Untagged形式是指端口在发送帧时会将帧中的Tag 剥掉,适用于以太网端口直接与终端连接。

–执行命令port hybrid tagged vlan { { vlan-id1 [ tovlan-id2 ] } &| all },将Hybrid端口以Tagged方式加入VLAN。

Tagged形式是指端口在发送帧时不将帧中的Tag剥掉,适用于以太网端口与另一台交换机设备的端口连接。

–(可选)执行命令port hybrid pvid vlan vlan-id,配置Hybrid 类型接口的缺省VLAN ID。

缺省情况下,所有端口加入的VLAN和缺省VLAN都是VLAN1。

一、基于端口的vlan组网需求如图1所示,某企业的交换机连接有很多用户,且相同业务用户通过不同的设备接入企业网络。

华为eNSP配置实例4——VLAN配置

华为eNSP配置实例4——VLAN配置

• [S2-GigabitEthernet0/0/1]port link-type access
• [S2-GigabitEthernet0/0/1]port default vlan 4 设置 当前端口属于vlan4
• [S2-GigabitEthernet0/0/1]int g0/0/2
• [S2-GigabitEthernet0/0/2]port link-type access
• <Huawei>undo ter mon • <Huawei>system • [Huawei]sysname S1 • [S1]int g0/0/9 • [S1-GigabitEthernet0/0/9]undo negotiation auto • [S1-GigabitEthernet0/0/9]speed 100 • [S1-GigabitEthernet0/0/9]duplex full • [S1-GigabitEthernet0/0/9]quit • [S1]int g0/0/10 • [S1-GigabitEthernet0/0/10]undo negotiation auto • [S1-GigabitEthernet0/0/10]speed 100 • [S1-GigabitEthernet0/0/10]duplex full • [S1-GigabitEthernet0/0/10]quit
5
VLAN综述
第三层 第二层 第一层
销售部
工程部
人力资源部
• 分段 • 灵活性 • 安全性
一个VLAN =一个广播域 = 逻辑网段 (子网)
2021/10/10
6
VLAN
• VLAN(Virtual Lan)是虚拟逻辑网络,交换机通过VLAN设置,可以 划分为多个逻辑网络, 从而隔离广播域。具有三层模块的交换机 可以实现VLAN间的路由。

华为AR1220路由器配置参数实际应用实例解说一

华为AR1220路由器配置参数实际应用实例解说一
nat server protocol udp global current-interface 11003 inside 172.23.68.222 11003
nat server protocol udp global current-interface 11004 inside 172.23.68.222 11004
nat server protocol tcp global current-interface 10001 inside 172.23.68.222 10001 //允许内网IP端口映射到外网
nat server protocol tcp global current-interface 10002 inside 172.23.68.222 10002
local-user huawei password cipher RY,UPVHCMV+Q=^Q`MAF4<1!! //新建用户dfwd密码
local-user huawei ftp-directory flash: //该用户名默认配置指向的ftp路径
local-user huawei service-type ftp //该用户采用FTP访问
firewall enable//该安全域间启用防火墙
packet-filter 3001 inbound //入口执行3001规则
packet-filter 3001 outbound //出口执行3001规则
packet-filter default deny outbound
#
interface Vlanif10
5
#
acl number 3001//定义两个网段主机互不访问,学生不能访问65网段。

华为路由器 配置VLAN

华为路由器 配置VLAN
5.2 配置路由模式下基于子接口的 VLAN ......................................................................................................5-4 5.2.1 建立配置任务.....................................................................................................................................5-4 5.2.2 配置子接口的 IP 地址 .......................................................................................................................5-4 5.2.3 配置子接口封装 dot1q.......................................................................................................................5-5 5.2.4 检查配置结果.....................................................................................................................................5-5
交换机虽然解决了使用 HUB 带来冲突(Collision)严重的问题,但仍然不能隔离广 播,实际上,所有用交换机互联起来的主机(可能包括多个交换机)是在一个广播域 (Broadcast Domain),对于目的 MAC 地址为全 F(0xffffffffffff)的广播报文,比如 ARP 请求报文,交换机会向所有的端口转发,在主机较多的情况下,会造成广播风 暴,导致整个网络的性能下降。

华为交换机怎么配置VLAN和VLANif接口IP地址

华为交换机怎么配置VLAN和VLANif接口IP地址

华为交换机怎么配置VLAN和VLANif接口IP地址交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能,如对VLAN(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。

在配置vlan之后还需要配置vlanif接口IP地址;以便于telnet管理或者是用于作为vlan的网关地址,那么今天小编将指导大家完成华为交换机的vlan配置和vlanif接口的配置。

方法步骤1、请自行准备好华为交换机和电脑并且让你的电脑和交换机连接上2、使用system-view命令,进入[]模式3、创建一个vlan[Quidway]vlan 24、添加端口[Quidway-vlan2]portEthernet 0/0/13 to 0/0/155、然后使用display current查看端口是否属于这个vlan6、当然我们也可以用display vlan来查看vlan信息7、配置vlan IP[Quidway]interface Vlanif 28、配置vlanif ip地址[Quidway]interface Vlanif 2[Quidway-Vlanif2]ip address 10.10.100.1 255.255.255.09、配置完成之后再次使用display current 来查看下配置信息,如下图能看到vlanif 的ip地址10、完成之后吧你的电脑接入到vlan2的接口上,并设置好你的IP地址,然后ping 10.10.100.1是否正常补充:交换机基本使用方法作为基本核心交换机使用,连接多个有线设备使用:网络结构如下图,基本连接参考上面的【方法/步骤1:基本连接方式】作为网络隔离使用:对于一些功能好的交换机,可以通过模式选择开关选择网络隔离模式,实现网络隔离的作用,可以只允许普通端口和UPlink端口通讯,普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用,还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方,扩展网络供应商的网络线路(用于一条线路多个IP的网络),连接之后不同的路由器用不同的IP连接至公网相关阅读:交换机硬件故障常见问题电源故障:由于外部供电不稳定,或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止,从而不能正常工作。

华为S5700配置实例【范本模板】

华为S5700配置实例【范本模板】

目录1 以太网配置1。

1 以太网接口配置1.1.1 配置端口隔离示例1.2 链路聚合配置1.2。

1 配置手工负载分担模式链路聚合示例1.2.2 配置静态LACP模式链路聚合示例1.3 VLAN配置1.3.1 配置基于接口划分VLAN示例1.3.2 配置基于MAC地址划分VLAN示例1。

3.3 配置基于IP子网划分VLAN示例1。

3.4 配置基于协议划分VLAN示例1。

3。

5 配置VLAN间通过VLANIF接口通信示例1.3.6 配置VLAN聚合示例1。

3。

7 配置MUX VLAN示例1.3.8 配置自动模式下的Voice VLAN示例1。

3。

9 配置手动模式下的Voice VLAN示例1.4 VLAN Mapping配置1。

4.1 配置单层Tag的VLAN Mapping示例1.4.2 配置单层Tag的VLAN Mapping示例(N:1)1.5 QinQ配置1.5.1 配置基于接口的QinQ示例1。

5。

2 配置灵活QinQ示例1.5。

3 配置灵活QinQ示例—VLAN Mapping接入1.5.4 配置VLANIF接口支持QinQ Stacking示例1。

6 GVRP配置1.6.1 配置GVRP示例1。

7 MAC表配置1。

7。

1 配置MAC表示例1.7.2 配置基于VLAN的MAC地址学习限制示例1。

7。

3 配置接口安全示例1。

7。

4 配置MAC防漂移示例1.7.5 配置全局MAC漂移检测示例1.8 STP/RSTP配置1.8.1 配置STP功能示例1.8。

2 配置RSTP功能示例1.9 MSTP配置1。

9。

1 配置MSTP的基本功能示例1。

9.2 配置MSTP多进程下单接环和多接环接入示例1。

10 SEP配置1.10.1 配置SEP封闭环示例1.10.2 配置SEP多环示例1。

10.3 配置SEP混合环示例1.10.4 配置SEP+RRPP混合环组网示例(下级网络拓扑变化通告)1。

10.5 配置SEP多实例示例1.11 二层协议透明传输配置1。

华为实训2-2交换机划分VLAN

华为实训2-2交换机划分VLAN

华为实训2-2交换机划分VLAN实训2交换机划分VLAN(2)【实验目的】掌握VLAN基本配置命令和配置注意事项【实验内容】VLAN基本配置【背景描述】根据教材所学内容,配置完成后,同一VLAN内的PC可以互通,不同VLAN 间的PC不能互通。

配置PCA IP地址为10.1.1.2/24,PCB IP地址为10.1.2.2/24,PCC1P地址为10.1.1.3/24,PCDP地址为10.1.2.3/24。

配置交换机之间的端口为Trunk端口,并且允许所有VLAN通过,注意配置端口链路聚合。

【实验环境】2台华为S3610系列交换机,4台PC 。

实验组网如下图所示:E0/23E0/23【实验步骤】配置每一台PC属于特定的VLANSwitchA的配置system-view[H3C]sysname SwitchA[SwitchA]vlan2[SwitchA-vlan2]port ethernet1/0/5to ethernet1/0/10[SwitchA-vlan2]vlan3[SwitchA-vlan3]port ethernet1/0/15to ethernet1/0/20[SwitchA-vlan3]quitSwitch B配置请按照上述方法,将5-10端口划分到vlan2,15-20划分到vlan3中。

……………………………………………………………………………………#到此,了解交换机端口划分vlan可采用两种方法:1,使用port Ethernet1/0/*to Ethernet1/0/*命令快速将多个端口划分到某一vlan中。

2,在某一接口下,使用port access vlan2命令也可以将此端口划分的某一vlan中。

注意:如果所写的vlan还并无创建,将会在这里创建新的vlan。

#如果想把某端口从vlan中删除,可在某一具体接口视图下使用Undo port access vlan2。

删除vlan,在系统视图下使用undo vlan2(具体vlan号)完成。

华为AR系列路由器 01-04 VLAN聚合配置

华为AR系列路由器 01-04 VLAN聚合配置

4 VLAN聚合配置关于本章通过配置VLAN聚合,可实现不同VLAN相同网段间的互通,进而节约IP地址资源。

4.1 VLAN聚合简介介绍VLAN聚合的定义、目的。

4.2 VLAN聚合原理描述介绍VLAN聚合的实现原理。

4.3 VLAN聚合应用场景4.4 VLAN聚合缺省配置介绍VLAN聚合参数的缺省配置。

4.5 VLAN聚合配置注意事项介绍VLAN聚合的配置注意事项。

4.6 配置VLAN聚合VLAN聚合解决了IP地址资源浪费问题,同时可实现不同VLAN间通信。

4.7 VLAN聚合配置举例介绍VLAN聚合的配置实例。

配置实例中包括组网需求、配置思路、操作步骤等。

4.1 VLAN聚合简介介绍VLAN聚合的定义、目的。

定义VLAN聚合(VLAN Aggregation,也称Super VLAN)指在一个物理网络内,用多个VLAN(称为Sub-VLAN)隔离广播域,并将这些Sub-VLAN聚合成一个逻辑的VLAN(称为Super-VLAN),这些Sub-VLAN使用同一个IP子网和缺省网关。

目的交换网络中,VLAN技术以其对广播域的灵活控制和部署方便而得到了广泛的应用。

但是在一般的路由器中,通常是采用一个VLAN对应一个三层逻辑接口的方式实现广播域之间的互通,这在某些情况下导致了IP地址的浪费。

因为一个VLAN对应的子网中,子网号、子网定向广播地址、子网缺省网关地址不能用作VLAN内的主机IP地址,且子网中实际接入的主机可能少于编址数,多出来的IP地址也会因不能再被其他VLAN使用而被浪费掉。

例如,如图4-1所示的VLAN规划中,VLAN2预计未来有10个主机地址的需求,但按编址方式,至少需要给其分配一个掩码长度是28的子网10.1.1.0/28,其中10.1.1.0为子网号,10.1.1.15为子网定向广播地址,10.1.1.1为子网缺省网关地址,这三个地址都不能用作主机地址,剩下范围在10.1.1.2~10.1.1.14的地址可以被主机使用,共13个。

华为路由器交换VLAN配置实例

华为路由器交换VLAN配置实例

华为路由器交换VLAN配置实例配置说明:使用4台PC,华为路由器(R2621)、交换机(S3026e)各一台,组建一VLAN,实现虚拟网和物理网之间的连接。

实现防火墙策略,和访问控制(ACL)。

网络结构如图:华为路由器和防火墙配置命令总结一、access-list 用于创建访问规则。

(1)创建标准访问列表access-list [ normal | special ] listnumber1 { permit | deny } source-addr [ source-mask ](2)创建扩展访问列表access-list [ normal | special ] listnumber2 { permit | deny } protocol source-addr source-mask [ operator port1 [ port2 ] ] dest-addr dest-mask [ operator port1 [ port2 ] | icmp-type [ icmp-code ] ] [ log ](3)删除访问列表no access-list { normal | special } { all | listnumber [ subitem ] }【参数说明】normal 指定规则加入普通时间段。

special 指定规则加入特殊时间段。

listnumber1 是1到99之间的一个数值,表示规则是标准访问列表规则。

listnumber2 是100到199之间的一个数值,表示规则是扩展访问列表规则。

permit 表明允许满足条件的报文通过。

deny 表明禁止满足条件的报文通过。

protocol 为协议类型,支持ICMP、TCP、UDP等,其它的协议也支持,此时没有端口比较的概念;为IP时有特殊含义,代表所有的IP协议。

source-addr 为源地址。

source-mask 为源地址通配位,在标准访问列表中是可选项,不输入则代表通配位为0.0.0.0。

华为路由器 配置VLAN

华为路由器 配置VLAN

华为路由器配置VLAN华为路由器配置VLAN1. 简介华为路由器是一种高性能网络设备,通过配置VLAN(Virtual Local Area Network),可以将局域网分割成多个虚拟网络,提高网络安全性和管理灵活性。

本文档将详细介绍如何在华为路由器上配置VLAN。

2. 硬件准备在开始配置VLAN之前,请确保以下硬件设备已准备就绪:- 华为路由器(型号:XXXX)- 电源适配器- 以太网线- VLAN划分所需的交换机(可选,根据实际需求决定)3. VLAN概述VLAN(Virtual Local Area Network)是一种逻辑上的分割局域网技术。

通过VLAN,可以将一台交换机上的端口划分成多个虚拟网络,实现网络资源的分割与隔离。

4. VLAN配置步骤4.1 连接路由器将华为路由器与电源适配器连接,并使用以太网线将路由器与计算机连接。

4.2 进入路由器管理界面打开计算机上的浏览器,并输入路由器的管理IP地址。

在登录页面上输入管理员用户名和密码,成功登录后进入路由器的管理界面。

4.3 创建VLAN在路由器的管理界面中,找到VLAN配置选项,创建新的VLAN。

根据实际需求,设置VLAN的名称、ID、IP地址等参数。

4.4 添加接口选择要加入VLAN的接口,可以是路由器的以太网接口或WLAN接口,添加接口并选择相应的接口。

4.5 配置VLAN成员关系指定哪个接口是VLAN的Trunk(上下行通信)接口,哪个接口是Access(连接终端设备)接口。

根据实际需求,选择合适的接口设置。

4.6 配置VLAN的路由如果需要VLAN之间实现通信,需要配置路由。

在路由器的管理界面中,找到路由配置选项,添加VLAN之间的路由规则。

4.7 应用配置保存所有配置,并使其生效。

重启路由器,使新的VLAN配置生效。

5. 本文档涉及附件本文档没有涉及附件。

6. 法律名词及注释本文档没有涉及法律名词及注释。

华为交换机划分VLAN的几种方式

华为交换机划分VLAN的几种方式

华为交换机划分VLAN的⼏种⽅式划分VLAN的⼏种⽅式1. 基于端⼝划分vlan华为交换机端⼝划分vlan命令:access[s5700-1]vlan 10 ——全局模式下创建VLAN10[s5700-1]interface GigabitEthernet 0/0/1——进⼊端⼝[s5700-1-GigabitEthernet0/0/1]port link-type access——将端⼝模式改为access[s5700-1-GigabitEthernet0/0/1]port default vlan 10——将端⼝划⼊vlan10hybrid[s5700-1-GigabitEthernet0/0/2]port link-type hybrid ——将端⼝模式改为Hybrid[s5700-1-GigabitEthernet0/0/2]port hybrid pvid vlan 10 ——修改默认PVID为10注:Hybrid模式的接⼝可通过修改默认PVID⽅式将PC发来数据打上vlan模签[s5700-1-GigabitEthernet0/0/2]port hybrid untagged vlan 10——转发给PC的数据要剥离vlan标签2. 基于MAC划分vlan这种VLAN的划分⽅法的最⼤优点就是当⽤户物理位置移动时,即从⼀个交换机换到其他的交换机时,VLAN不⽤重新配置,因为它是基于⽤户终端MAC,⽽不是基于交换机的端⼝。

这种⽅法的缺点是初始化时,所有的⽤户都必须进⾏配置,如果有⼏百个甚⾄上千个⽤户的话,配置是⾮常累的,所以这种划分⽅法通常适⽤于⼩型局域⽹。

华为交换机MAC划分vlan命令:[s5700-1]vlan 20 ——全局模式下创建VLAN 20[s5700-1-vlan20]mac-vlan mac-address E454-E8B7-A7D9 ——vlan视图下创建mac-vlan映射表[s5700-1-vlan20]mac-vlan mac-address E454-E8B7-A7D9 priority 1 ——设置MAC划分VLAN的优先级[s5700-1]interface GigabitEthernet 0/0/4——进⼊端⼝[s5700-1-GigabitEthernet0/0/4]mac-vlan enable——启⽤端⼝MAC划分vlan3. 基于IP划分vlan通过配置基于IP ⼦⽹划分VLAN,将指定⽹段或IP 地址发出的报⽂在指定的VLAN 中传输,减轻了⽹络管理者的初始配置任务量,且有利于管理。

华为路由器为多个VLAN分配IP地址

华为路由器为多个VLAN分配IP地址

华为路由器为多个VLAN分配IP地址华为路由器为多VLAN分配IP地址⼀、地址池:地址池/⽹关:192.168.2.0/24 192.168.2.254192.168.3.0/24 192.168.3.254192.168.4.0/24 192.168.4.254⼆、三个交换机的管理地址:S1:10.0.0.10 (VLANif 1)S2:10.0.0.20 (VLANif 1)S3:10.0.0.30 (VLANif 1)三、三个VLANif的接⼝IP地址:(此地址为⽹关)VLAN2:192.168.2.254/24VLAN3:192.168.3.254/24VLAN4:192.168.4.254/24四、路由器R1配置:(路由器型号:AR1220)[Huawei]sys R1 \\重命名设备名称[R1]dhcp enable \\开启DHCP功能[R1]dhcp server database enable \\DHCP数据保存功能[R1]ip pool 2 \\创建VLAN2地址池及名称[R1-ip-pool-2]gateway-list 192.168.2.254 \\配置⽹关[R1-ip-pool-2]network 192.168.2.0 mask 255.255.255.0 \\配置⽹段和掩码[R1-ip-pool-2]excluded-ip-address 192.168.2.1 192.168.2.5 \\配置保留不分配的IP地址 [R1-ip-pool-2]lease day 8 hour 0 minute 0 \\配置租约时间为8天[R1-ip-pool-2]dns-list 8.8.8.8 \\配置DNS地址[R1]ip pool 3[R1-ip-pool-3]gateway-list 192.168.3.254[R1-ip-pool-3]network 192.168.3.0 mask 255.255.255.0[R1-ip-pool-3]excluded-ip-address 192.168.3.1 192.168.3.5[R1-ip-pool-3]lease day 8 hour 0 minute 0[R1-ip-pool-3]dns-list 8.8.8.8[R1]ip pool 4[R1-ip-pool-4]gateway-list 192.168.4.254[R1-ip-pool-4]network 192.168.4.0 mask 255.255.255.0[R1-ip-pool-4]excluded-ip-address 192.168.4.1 192.168.4.5[R1-ip-pool-4]lease day 8 hour 0 minute 0[R1-ip-pool-4]dns-list 8.8.8.8[R1]interface GigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0]ip address 10.0.0.1 24 \\配置接⼝IP地址[R1-GigabitEthernet0/0/0]dhcp select global \\选择全局的地址池给DHCP客户端使⽤[R1]ip route-static 192.168.2.0 2410.0.0.10 \\静态路由指向核⼼交换机管理地址[R1]ip route-static 192.168.3.0 24 10.0.0.10 \\静态路由指向核⼼交换机管理地址[R1]ip route-static 192.168.4.0 24 10.0.0.10 \\静态路由指向核⼼交换机管理地址五、交换机S1配置:[Huawei]sys S1[S1]dhcp enable \\开启DHCP服务[S1]vlan batch 2 to 4 \\创建VLAN2,VLAN3,VLAN4 [S1]interface Vlanif 1[S1-Vlanif1]ip address 10.0.0.10 24 \\配置交换机管理IP[S1-Vlanif1]quit[S1]interface Vlanif 2[S1-Vlanif2]ip address 192.168.2.254 24 \\配置VLAN2的⽹关[S1-Vlanif2]dhcp select relay \\开启DHCP中继[S1-Vlanif2]dhcp relay server-ip 10.0.0.1 \\指定DHCP服务器地址[S1-Vlanif2]quit[S1]interface Vlanif 3[S1-Vlanif3]ip add 192.168.3.254 24 \\配置VLAN3的⽹关[S1-Vlanif3]dhcp select relay[S1-Vlanif3]dhcp relay server-ip 10.0.0.1[S1-Vlanif3]quit[S1]interface Vlanif 4[S1-Vlanif4]ip add 192.168.4.254 24 \\配置VLAN4的⽹关[S1-Vlanif4]dhcp select relay[S1-Vlanif4]dhcp relay server-ip 10.0.0.1[S1-Vlanif4]quit[S1]interface GigabitEthernet 0/0/2[S1-GigabitEthernet0/0/2]port link-type trunk \\把G0/0/2配为trunk模式[S1-GigabitEthernet0/0/2]port trunk allow-pass vlan all \\允许所有vlan通过该接⼝[S1-GigabitEthernet0/0/2]quit[S1]interface GigabitEthernet 0/0/3[S1-GigabitEthernet0/0/3]port link-type trunk \\把G0/0/3配为trunk模式[S1-GigabitEthernet0/0/3]port trunk allow-pass vlan all \\允许所有vlan通过该接⼝[S1-GigabitEthernet0/0/3]quit六、交换机S2配置[Huawei]sys S2[S1]dhcp enable \\开启DHCP服务[S1]vlan batch 2 to 4 \\创建VLAN2,VLAN3,VLAN4[S1]interface Vlanif 1[S1-Vlanif1]ip address 10.0.0.20 24 \\配置交换机管理IP[S1-Vlanif1]quit[S2]interface GigabitEthernet 0/0/1[S2-GigabitEthernet0/0/1]port link-type trunk[S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all[S2-GigabitEthernet0/0/1]quit[S2]interface GigabitEthernet 0/0/2[S2-GigabitEthernet0/0/2]port link-type access \\把端⼝配置成access [S2-GigabitEthernet0/0/2]port default vlan 2 \\把该接⼝划到vlan2 [S2-GigabitEthernet0/0/2]quit[S2]interface GigabitEthernet 0/0/3[S2-GigabitEthernet0/0/3]port link-type access \\把端⼝配置成access [S2-GigabitEthernet0/0/3]port default vlan 3 \\把该接⼝划到vlan3 [S2-GigabitEthernet0/0/3]quit七、交换机S3配置[Huawei]sys S3[S3]dhcp enable \\开启DHCP服务[S3]vlan batch 2 to 4 \\创建VLAN2,VLAN3,VLAN4 [S3]interface Vlanif 1[S3-Vlanif1]ip address 10.0.0.30 24 \\配置交换机管理IP[S3-Vlanif1]quit[S3]interface GigabitEthernet 0/0/1[S3-GigabitEthernet0/0/1]port link-type trunk[S3-GigabitEthernet0/0/1]port trunk allow-pass vlan all[S3-GigabitEthernet0/0/1]quit[S3]interface GigabitEthernet 0/0/4[S3-GigabitEthernet0/0/4]port link-type access[S3-GigabitEthernet0/0/4]port default vlan 4结果验证:客户机开启DHCP模式路由器上显⽰全局地址池:dis ip pool----------------------------------------------------------------------- Pool-name : 2Pool-No : 0Position : Local Status : UnlockedGateway-0 : 192.168.2.254Mask : 255.255.255.0VPN instance : ------------------------------------------------------------------------- Pool-name : 3 Pool-No : 1Position : Local Status : UnlockedGateway-0 : 192.168.3.254Mask : 255.255.255.0VPN instance : ------------------------------------------------------------------------- Pool-name : 4 Pool-No : 2Position : Local Status : UnlockedGateway-0 : 192.168.4.254Mask : 255.255.255.0VPN instance : --IP address StatisticTotal :759Used :3 Idle :741Expired :0 Conflict :0 Disable :15查看地址池分配情况display ip pool name 3 used \\查看地址池名为3的IP分配情况Pool-name : 3Pool-No : 1Lease : 8 Days 0 Hours 0 MinutesDomain-name : -DNS-server0 : 8.8.8.8NBNS-server0 : -Netbios-type : -Position : Local Status : UnlockedGateway-0 : 192.168.3.254Mask : 255.255.255.0VPN instance : -------------------------------------------------------------------------------Start End Total Used Idle(Expired) Conflict Disable-----------------------------------------------------------------------------192.168.3.1 192.168.3.254 253 1 247(0) 0 5-----------------------------------------------------------------------------Network section :--------------------------------------------------------------------------Index IP MAC Lease Status--------------------------------------------------------------------------252 192.168.3.253 5489-98f9-06b3 1301 Used--------------------------------------------------------------------------配置DHCP数据保存功能设备作为DHCP服务器时,⽤户可以启⽤DHCP数据保存功能,定时将地址信息保存到存储设备中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

配置基于IP子网划分VLAN示例
组网需求
某企业拥有多种业务,如IPTV、VoIP、Internet等,每种业务使用的IP地址网段各不相同。

为了便于管理,现需要将同一种类型业务划分到同一VLAN中,不同类型的业务划分到不同VLAN中。

如图1所示,Switch接收到用户报文有数据、IPTV、语音等多种业务,用户设备的IP地址网段各不相同。

现需要将不同类型的业务划分到不同的VLAN中,通过不同的VLAN ID分流到不同的远端服务器上以实现业务互通。

图1 基于IP子网划分VLAN组网图
配置思路
采用如下的思路配置基于IP子网划分VLAN:
1.创建VLAN,确定每种业务所属的VLAN。

2.关联IP子网和VLAN,实现根据报文中的源IP地址或指定网段确定VLAN。

3.配置接口加入VLAN,实现基于IP子网的VLAN通过当前接口。

4.使能基于IP子网划分VLAN。

操作步骤
1.创建VLAN
# 在Switch上创建VLAN100、VLAN200和VLAN300。

<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 100 200 300
2.配置接口
# 在Switch上配置接口GE0/0/5、GE0/0/6、GE0/0/7为Hybrid类型,分别以untagged方式加入VLAN100、VLAN200和VLAN300。

并使能基于IP
子网划分VLAN功能。

[Switch] interface gigabitethernet 0/0/5
[Switch-GigabitEthernet0/0/5] port link-type hybrid
[Switch-GigabitEthernet0/0/5] port hybrid untagged vlan 100
[Switch-GigabitEthernet0/0/5] ip-subnet-vlan enable
[Switch-GigabitEthernet0/0/5] quit
[Switch] interface gigabitethernet 0/0/6
[Switch-GigabitEthernet0/0/6] port link-type hybrid
[Switch-GigabitEthernet0/0/6] port hybrid untagged vlan 200
[Switch-GigabitEthernet0/0/6] ip-subnet-vlan enable
[Switch-GigabitEthernet0/0/6] quit
[Switch] interface gigabitethernet 0/0/7
[Switch-GigabitEthernet0/0/7] port link-type hybrid
[Switch-GigabitEthernet0/0/7] port hybrid untagged vlan 300
[Switch-GigabitEthernet0/0/7] ip-subnet-vlan enable
[Switch-GigabitEthernet0/0/7] quit
# 在Switch上配置接口GE0/0/2加入VLAN100。

[Switch] interface gigabitethernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type trunk
[Switch-GigabitEthernet0/0/2] port trunk allow-pass vlan 100
[Switch-GigabitEthernet0/0/2] quit
# 在Switch上配置接口GE0/0/3加入VLAN200。

[Switch] interface gigabitethernet 0/0/3
[Switch-GigabitEthernet0/0/3] port link-type trunk
[Switch-GigabitEthernet0/0/3] port trunk allow-pass vlan 200
[Switch-GigabitEthernet0/0/3] quit
# 在Switch上配置接口GE0/0/4加入VLAN300。

[Switch] interface gigabitethernet 0/0/4
[Switch-GigabitEthernet0/0/4] port link-type trunk
[Switch-GigabitEthernet0/0/4] port trunk allow-pass vlan 300 [Switch-GigabitEthernet0/0/4] quit
3.配置基于IP子网划分VLAN
# 在Switch上配置VLAN100与IP地址192.168.1.2/24关联,优先级为2。

[Switch] vlan 100
[Switch-vlan100] ip-subnet-vlan 1 ip 192.168.1.2 24 priority 2 [Switch-vlan100] quit
# 在Switch上配置VLAN200与IP地址192.168.2.2/24关联,优先级为3。

[Switch] vlan 200
[Switch-vlan200] ip-subnet-vlan 1 ip 192.168.2.2 24 priority 3 [Switch-vlan200] quit
# 在Switch上配置VLAN300与IP地址192.168.3.2/24关联,优先级为4。

[Switch] vlan 300
[Switch-vlan300] ip-subnet-vlan 1 ip 192.168.3.2 24 priority 4 [Switch-vlan300] quit
4.验证配置结果
在Switch上执行以下命令,显示信息如下:
[Switch] display ip-subnet-vlan vlan all
----------------------------------------------------------------
Vlan Index IpAddress SubnetMask
Priority
----------------------------------------------------------------
100 1 192.168.1.2 255.255.255.0 2
200 1 192.168.2.2 255.255.255.0 3
300 1 192.168.3.2 255.255.255.0 4
----------------------------------------------------------------
ip-subnet-vlan count: 3 total count: 3
配置文件
∙Switch的配置文件
∙#
∙sysname Switch
∙#
∙vlan batch 100 200 300
∙#
∙vlan 100
∙ ip-subnet-vlan 1 ip 192.168.1.2 255.255.255.0 priority 2
∙vlan 200
∙ ip-subnet-vlan 1 ip 192.168.2.2 255.255.255.0 priority 3
∙vlan 300
∙ ip-subnet-vlan 1 ip 192.168.3.2 255.255.255.0 priority 4
∙#
∙interface GigabitEthernet0/0/2
∙ port link-type trunk
∙ port trunk allow-pass vlan 100
∙#
∙interface GigabitEthernet0/0/3
∙ port link-type trunk
∙ port trunk allow-pass vlan 200
∙#
∙interface GigabitEthernet0/0/4
∙ port link-type trunk
∙ port trunk allow-pass vlan 300
∙#
∙interface GigabitEthernet0/0/5
∙ port link-type hybrid
∙ port hybrid untagged vlan 100
∙ ip-subnet-vlan enable
∙#
∙interface GigabitEthernet0/0/6
∙ port link-type hybrid
∙ port hybrid untagged vlan 200
∙ ip-subnet-vlan enable
∙#
∙interface GigabitEthernet0/0/7
∙ port link-type hybrid
∙ port hybrid untagged vlan 300 ∙ ip-subnet-vlan enable
∙#
return。

相关文档
最新文档
