光纤接口类型及光纤收发器指示灯图解
千兆光纤收发器灯的意思
千兆光纤收发器通常由一些指示灯来显示其工作状态。
以下是一般情况下千兆光纤收发器灯的可能意思：
1.电源指示灯：该指示灯通常为一个固定的亮灯，表示收发器已接通电源并
正常工作。
2.光模块指示灯：如果收发器使用模块化设计，可能会有一个或多个指示灯
来指示光模块的连接状态。
常见的指示如下：
•绿色灯亮：表示光模块与主机设备成功连接。
•红色灯亮：表示光模块连接出现问题，可能存在连接错误或光纤故障。
3.数据传输指示灯：此指示灯用来显示数据传输的活动和速度。
•闪烁或快速闪烁：表示有数据正在传输，闪烁频率可能与数据传输速率相关。
•长时间持续亮灯：表示持续稳定的数据传输。
值得注意的是，具体的灯光指示含义可能会因不同的品牌和型号而有所不同。
建议您参考设备的用户手册或联系制造商以获取准确的指示灯说明。

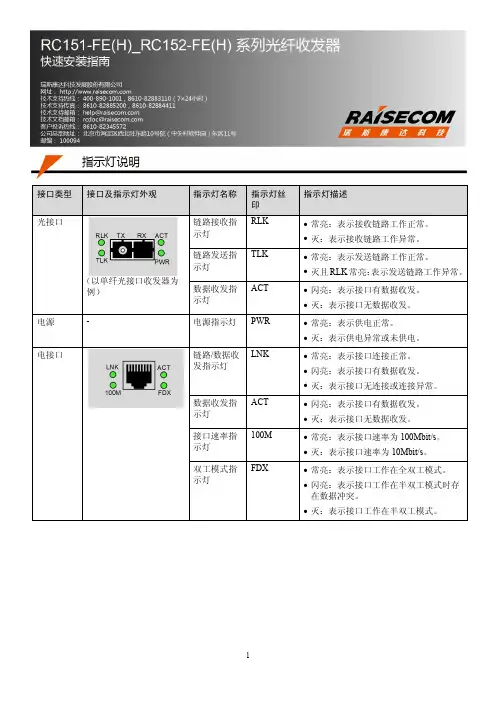

RC151-FE(H)_RC152-FE(H) 系列光纤收发器 快速安装指南(Rel_01)
1
说明
设备的拨码开关出厂全默认为 OFF 状态。
RC151-FE 和 RC152-FE 系列光纤收发器拨码开关说明。
拨码位
配置项 说明
SW-1 SW-2 SW-3 SW-4
SW-5～SW-8
ON
配置电接口为手工模式
OFF 配置电接口为自适应模式。在自适应模式下，SW-2、SW-3 的配置将不生效
接口类型 接口及指示灯外观 光接口
指示灯名称
链路接收指 示灯
指示灯丝 印
RLK
（以单纤光接口收发器为 例）
链路发送指 示灯
数据收发指 示灯
TLK ACT
电源
-
电源指示灯 PWR
电接口
链路/数据收 LNK 发指示灯
数据收发指 ACT 示灯
接口速率指 100M 示灯
双工模式指 FDX 示灯
指示灯描述
常亮：表示接收链路工作正常。 灭：表示接收链路工作异常。 常亮：表示发送链路工作正常。 灭且 RLK 常亮：表示发送链路工作异常。 闪亮：表示接口有数据收发。 灭：表示接口无数据收发。 常亮：表示供电正常。 灭：表示供电异常或未供电。 常亮：表示接口连接正常。 闪亮：表示接口有数据收发。 灭：表示接口无连接或连接异常。 闪亮：表示接口有数据收发。 灭：表示接口无数据收发。 常亮：表示接口速率为 100Mbit/s。 灭：表示接口速率为 10Mbit/s。 常亮：表示接口工作在全双工模式。 闪亮：表示接口工作在半双工模式时存
ON
配置电接口速率为 10Mbit/s
OFF 配置电接口速率为 100Mbit/sBiblioteka ON配置电接口双工模式为半双工
光收发器的各个指示灯的作用和故障判断方法
（1） 可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB范围之内可基本判断为光路故障
（2） 可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障
1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？
a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号； 另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
11. 问：机箱正常工作过一段时间后，为什么会出现部分卡不能正常工作的情况？
答：早期机箱电源采用继电器方式。电源功率余量不足，线路损耗较大是主要问题。机箱正常工作过一段时间后，出现部分卡不能正常工作，当拔出部分插卡，剩下的卡工作正常，机箱在长期工作后，接头氧化造成较大的接头损耗，这种电源跌落超出规定要求范围，可能造成机箱插卡不正常现象。现对机箱电源切换采用大功率肖特基二极管进行隔离保护，改进接头的形式，减少控制电路及接头引起的电源跌落。同时加大电源的功率冗余，真正使备份电源方便、安全、使之更适应长期不间断工作的要求。
8. 收发器测试方法
如果发现收发器连接有问题 ，请按以下方法进行测试，以便找出故障原因
（a） 近端测试：
两端电脑对PING ，如可以PING通的话证明光纤收发器没有问题。如近端测试都不能通信则可判断为光纤收发器故障。
桌面型和模块型光纤收发器
桌面型和模块型光纤收发器以下是桌面型光纤收发器面板指示灯、接口等的示意图：交叉/直通连接开关：mdi：直通连接。
当与以太网交换机或中继器等dce 设备相连接时，应设置为mdi。
mdi-x：交叉连接。
当与网卡等dte 设备连接时，应设置为mdi-x。
双绞线端/光纤端指示灯：所有型号的光纤收发器前面板上均有六个led 指示灯，指示双绞线端口、光纤端口和光纤收发器的当前状态。
其指示内容与光纤收发器的型号有关，详细描述如下：1．ol100x-x1x-t2 系列100mbps 光纤收发器双绞线和光纤端口各有三个led 指示灯，其指示内容对应为：双绞线端的指示灯(由上至下)：rcv ——光纤收发器双绞线端口与对端设备双绞线端口的连接/接收指示灯。
常亮指示此链路已建立；闪烁指示此链路已建立且正在接收数据；不亮指示此链路未建立连接xmt ——闪烁时指示正在发送数据，不亮指示没有发送数据fdx ——常亮时指示全双工方式，不亮时指示半双工方式光纤端的指示灯(由上至下)：rcv ——光纤收发器光收端口与对端设备光发端口的光纤连接/接收指示灯。
常亮指示此根光纤连接正确；闪烁指示此根光纤连接正确且正在接收数据；不亮指示此根光纤连接错误xmt ——闪烁时指示正在发送数据，不亮指示没有发送数据fdx ——常亮(光纤端的双工方式固定设置为全双工)2. ol100x-x1x-a0 系列100mbps 光纤收发器此系列光纤收发器支持“链路完整检测”功能。
其双绞线和光纤端口各有三个led 指示灯，指示内容对应为：双绞线端的指示灯(由上至下)：lnk ——链路完整指示灯。
常亮指示由“双绞线—光纤收发器—光纤对—光纤收发器—双绞线”组成的链路完整且连接正确；不亮指示连接不完整或不正确rcv ——闪烁指示正在接收数据，不亮时指示无接收活动err ——闪烁指示接收数据错误光纤端的指示灯(由上至下)：lnk ——链路完整指示灯。
常亮指示由“双绞线—光纤收发器—光纤对—光纤收发器—双绞线”组成的链路完整且连接正确；闪烁或不亮指示连接不完整或不正确rcv ——闪烁时指示正在接收数据，不亮时指示无接收活动pwr ——电源指示3. ol100x-x2x-kx 系列10/100mbps 自适应光纤收发器此系列光纤收发器支持“光纤端口远端错误指示”功能。
光纤接口图示演示
光纤跳线主要分为两类
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤跳线的种类
在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。
而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。
所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。
跳线一端：FC型（螺口）或ST型（卡口）
跳线另段端：另一端可能是接光纤收发器或GBIC光纤模块SC （大方口）
接SFP光纤模块LC （小方口）
接MT-RJ光纤接口交换机MT-RJ方型,一头双纤收发一体( 华为8850上有用)耦合器：ST/ST 或FC/FC
如图所示：
1．FC-SC（图13）
2．FC-LC（图14）
3．FC-MTRJ（图15）
4．ST-SC（图16）
5．ST-LC（图17）
6．ST-MTRJ（图18）
(交换机之间光纤连接）
交换机A---网线----光纤收发器---尾纤——终端盒（熔接）——光纤----终端盒（熔接）--尾纤——光纤收发器---网线---交换机B
假如是直接连在交换机的光口，则耦合器接跳线，跳线直接插在交换机光口，就不需要光纤收发器（光转）了。

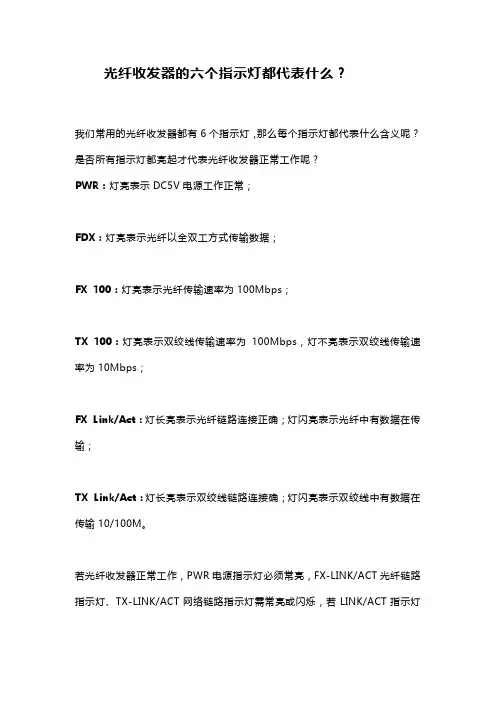

光纤收发器的六个指示灯都代表什么
光纤收发器的六个指示灯都代表什么？我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX 100：灯亮表示光纤传输速率为100Mbps；TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。
若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。
一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。
▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。
▪C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
▪D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。
格林威尔光纤收发器指示灯意义
格林威尔光纤收发器指示灯意义指示灯称号
意义
正常作业状况
PWR
电源指示
绿灯，电源指示。
亮：有电。
灭：没有上电。
FX-LINK
光口LINK
绿灯，亮：光口LINK。
灭：光口没有LINK。
TX-ACT
电口以太网收发指示
绿灯，电口以太网收发指示。
闪亮：以太网电口稀有据收发。
灭：电口没稀有据收发。
FX-ACT
光口收发指示
绿灯，光口以太网收发指示。
闪亮：以太网光口稀有据收发。
灭：光口没稀有据收发。
十/十0M
十M/十0M指示
黄绿双色，十M/十0M指示。
绿灯亮：十0M。
黄灯亮：十M。
灭：电口没有link。
H/F
全半双工指示
黄绿双色。
绿灯亮：以太网作业在全双工办法。
灭：以太网作业在半双工办法。
黄灯亮：标明以太网半双工办法发作磕碰。
光纤收发器HTB-1100指示灯定义
ห้องสมุดไป่ตู้FDX：灯亮表示光纤以全双工方式传输数据
TX 100：灯亮表示双绞线传输速率为100Mbps
TX Link/Act：灯长亮表示双绞线链路连接确；
灯闪亮表示双绞线中有数据在传输
LED 指示灯
光纤收发器有6 个LED 指示灯，它们显示了收
发器的工作状态，根据LED所示，就能判断出收发
器是否工作正常和可能有什么问题，从而能帮助找
出故障。它们的作用分别如下所述：
PWR：灯亮表示DC5V 电源工作正常
FX 100：灯亮表示光纤传输速率为100Mbps
FX Link/Act：灯长亮表示光纤链路连接正确；
光纤收发器TX、RX分别表示什么？区分单纤双纤收发器的方法
光纤收发器TX、RX分别表示什么？区分单纤双纤收发器的方法当我们远距离传输时，通常会使用光纤来传输。
因为光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
而在光纤网络中，我们常常会使用到光纤收发器。
那么光纤收发器怎么连?我们一起来了解下。
一、光纤收发器的作用①光纤收发器可以延长以太网传输距离，扩展以太网覆盖半径。
②光纤收发器可以在10M、100M或1000M以太网电接口和光接口之间进行转换。
③使用光纤收发器构造网络能够节省网络投资。
④光纤收发器使服务器、中继器、集线器、终端机与终端机之间的互连更加快捷。
⑤光纤收发器具有微处理器和诊断接口，可以提供各种数据链路性能信息。
二、光纤收发器的TX/RX分别表示什么？在使用光纤收发器的时候，有很多朋友会遇到这样的疑问：1、光纤收发器一定要成对用吗?2、光纤收发器有没有分一个是收一个是发?还是随便只要是两个光纤收发器就可以组成一对使用?3、如果光纤收发器一定要成对使用的话，一对的话是不是一定是同样牌子跟型号?还是可以随便的牌子都可以组合使用呢？也有一些朋友问到上面三个问题，很多朋友在项目使用的过程中都可能会有此一问，哪么到底是怎样的呢？解答：光纤收发器作为光电转换设备一般是成对使用，通常TX是发送、RX 是接受。
但也可以出现光纤收发器与光纤交换机、光纤收发器与SFP收发器配对使用也都很正常，原则上只要光传输波长是一样的、信号封装格式是一样且都支持某种协议的即可实现光纤通讯。
一般单模双纤(正常通讯需要两根纤)收发器是不分发射端和接收端的，只要成对出现的就可以使用。
只有单纤收发器(正常通讯需要一根纤即可)才会有分发射端和接收端。
不管是双纤的收发器还是单纤的收发器要成对使用，不同牌子是可以兼容互通的。
但是需要速率、波长、模式是一样的。
也就是说不同速率(百兆与千兆)、不同波长(1310nm与1300nm)都是不可以相互通讯的，除此以外，即使是同一个品牌的单纤收发器与双纤双纤组成一对是不可以互通的。
光纤收发器简要使用说明
七、技术参数
项目 线缆类型 传输类型 传输方式
MTBF 误码率 数据缓存器 功率稳定率 光功率接收动态范 围（DBm） 工作温度 储存温度 最大电流 功耗 兼容性 EMC 体积
表 7.1 相关指标与参数
10/100M 多模收发器 多模光纤/双绞线 （快速）以太网 10/100M 全/半双工 >3 年 <1E-8 1MBits 0．2mw/℃
接好电缆
使用正确类型的电缆
排除终端设备故障 检查远端光设备发射光功率及干线 光缆是否正常，排除故障原因
1.接好各个光纤接头 2.本设备和交换机都配置完成后即 可传输以太网数据如果长时间未能 接通，则将系统断电刷新，稍过片 刻后再加电重试
光纤收发器简Βιβλιοθήκη 使用说明使用光纤收发器之前请仔细阅读本手册，如有疑问请致电当地经销商或本公司。
一、概述
光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过 将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限/制，使得以太网在保证高带 宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。使用光纤收发器构造网络能够节 省网络投资。使用光纤收发器是现在在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传 输解决方案。
闪烁 灭 亮 灭 亮 灭 亮
闪烁 灭
工作情况 有电 无电
有光输入 无光输入 光纤链路连通 有数据流 光纤链路未连通 全双工 半双工，有数据碰撞时闪烁 100M 信号 10M 信号
接通 有数据流 未接通
六、安装与连接 1．光纤收发器一般成对使用。典型的连接如下图所示：
图 1-3 光纤收发器连接示意图 2．双绞线的连接方式：
光纤收发器指示灯说明
一、SUN TELCOM：
TXL：电口连接状态；RX：光口接收状态；SPD：电口工作速度；FXL：光口连接状态；FDX：电口双工状态；PWR：电源指示灯。
二、NETLINK：
PWR：灯亮表示DC5V电源工作正常；
FX 100：灯亮表示光纤传输速率为100Mbps）
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；
FDX：灯亮表示光纤以全双工方式传输数据；
TX 100：灯亮表示双绞线传输速率为100Mbps ，灯不亮表示双绞线传输速率为10Mbps；
TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。
故障诊断帮助
a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A 收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）
d、有的收发器有两个RJ45端口：
（To Node）
（To HUB）表示连接交换机的连接线是直通线；
表示连接交换机的连接线是交叉线；
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。
光纤收发器指示灯及故障排序
光纤收发器指示器及故障排序一、光纤收发器指示灯1、光纤收发器指示灯的含义：FX 100：灯亮表示光纤传输速率为100Mbps。
TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps。
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输。
TX Link/Act：灯长亮表示双绞线链路连接正确；灯闪亮表示对双绞线中有数据在传输。
FDX：灯亮表示光纤以全双工方式传输数据。
PWR：灯亮表示DC5V电源工作正常。
2、靠近光纤的TX是发送和RX指光纤的接收二、诊断各灯的故障：诊断各灯的故障：a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。
f。
光纤收发器的FX灯亮说明你的光纤链路是正常的，TX灯不亮说明是你的网线没有接好呀！（俗称电口、RJ45或是以太网口），两端都是这样,最好是查查网线或是看看距离是不是太长了，网线不要超过100米三、常见故障解答1． Power灯不亮电源故障。
2． Link灯不亮故障可能有如下情况：(a) 检查光纤线路是否断路；(b) 检查光纤线路是否损耗过大，超过设备接收范围；(c) 检查光纤接口是否连接正确，本地的TX与远方的RX连接，远方的TX 与本地的RX连接；(d) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
光纤接口类型及光纤收发器指示灯图解
光纤接口类型及光纤收发器指示灯图解光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端RMD网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误附件 - 如何获取无忧币- 下载扣无忧币规则2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB) 2010-10-29 16:014.jpg (15.84 KB) 2010-10-29 16:015.jpg (15.79 KB) 2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤收发器指示灯 的中英文意思
光纤收发器指示灯的中英文意思
FX Link TX RX PWR 100 1000 这些分别是代表什么意思和作用？指示灯灯功能
POWER：亮表示光纤收发器已经通电
FX LINK/ACT：亮表示光纤连接口已经连接好。
闪烁表示光纤接口有数据接收或发送
FX100：亮表示收发器的光口处于100M状态1000M的一样
FDX/COL：亮表示收发器处于全双工工作模式
熄灭表示收发器处于半双工工作模式
闪烁表示连接有冲突或者有碰撞
TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好
闪烁表示光纤收发器上的RJ45有数据接收或发送
TP100：亮表示双绞线端口的速度为100M
熄灭表示双绞线端口的速度为10M
PWR:电源指示灯（亮表示有电）
FX：光口链接（亮表示有光输入）
FX/LINK/ACT：光口链接（亮表示光纤链路连通）
PDX：电口工作模式指示灯（亮表示全双工）
TX-100：电口信号指示灯（亮表示100M信号）
-------
RX: 接收(receive)
TX: 发送(transport)
TX是用来发射信号到对端设备的,RX用来接收对端发射的信号!
两端的设备接法是TX(A)-RX(B),RX(A)-TX(B)
网线直接接光收发器的网口即可,出来可以接交换机或者网络设备,终端.。
光纤收发器的FX灯亮
光纤收发器的FX灯亮，TX灯不亮光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX 100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX 100：灯亮表示双绞线传输速率为100Mbps灯不亮表示双绞线传输速率为10MbpsTX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输以下是诊断各灯的故障的帮助..:a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A 收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX 100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX 100：灯亮表示双绞线传输速率为100Mbps灯不亮表示双绞线传输速率为10MbpsTX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输以下是诊断各灯的故障的帮助..:a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤接口类型及光纤收发器指示灯图解光纤接口类型：
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型
SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）
光收发器：
例子1光纤收发器：
左上角——亮时代表1000M速率
右上角——亮时代表100M速率
左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线
右下角——亮时代表全双工速率，灭时代表半双工
例子2类型光收发器：（见附件）
100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误
2010-10-29 16:01
2010-10-29 16:01
4.jpg (1
5.84 KB)
2010-10-29 16:01
2010-10-29 16:01
2010-10-29 16:08
光纤收发器类型2
六灯说明和指示的功能
指示灯灯功能
POWER：亮表示光纤收发器已经通电
FX LINK/ACT：亮表示光纤连接口已经连接好。
闪烁表示光纤接口有数据接收或发送
FX100：亮表示收发器的光口处于100M状态1000M的一样
FDX/COL：亮表示收发器处于全双工工作模式
熄灭表示收发器处于半双工工作模式
闪烁表示连接有冲突或者有碰撞
TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好
闪烁表示光纤收发器上的RJ45有数据接收或发送
TP100：亮表示双绞线端口的速度为100M
熄灭表示双绞线端口的速度为10M
FX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮
光纤收发器指示灯的含义：
光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
它们的作用分别如下所述：
PWR：灯亮表示DC5V电源工作正常
FX 100：灯亮表示光纤传输速率为100Mbps
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输
FDX：灯亮表示光纤以全双工方式传输数据
TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双
绞线传输速率为10Mbps
TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输
以下是诊断各灯的故障的帮助:
a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）
d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。
光纤收发器的FX灯亮说明你的光纤链路是正常的，TX灯不亮
说明是你的网线没有接好呀！（俗称电口、RJ45或是以太网口），两端都是这样。
