剪切波测试成果分析与应用第一期
剪切波波速测试在地基加固效果评价中的应用
2021年0引言软土作为一种特殊性的岩土体，在天然状态下，具有高含水量、高液塑限、高孔隙比、高灵敏度、高压缩性和低抗剪强度等特点，在受到外荷载作用下，产生侧向挤出、大变形、剪切位移、流塑滑塌等，不能直接作为地基基础，需采取各种加固措施提高其力学和形变特性，如采用高压旋喷桩、三轴搅拌桩、CFG桩等[1-2]。
因此，对软土地基加固效果的评价成为工程建设中重要工作内容[3]。
目前，在我国现行的国家规范中，对软土地基加固前后的效果评价手段主要为原位测试技术方法，如载荷试验、标准贯入试验、静力触探试验、十字板剪切试验和波速试验等[4]。
大量的研究表明[5-8]，波速试验具有测试精度高、大面积测试、测试点密集、费用低、测试高效等优点，在地基加固检测与评价中具有明显优势。
欧阳锋等[9]结合路基沉降实例，采用瑞利面波方法对注浆效果进行检测；戴天等[10]采用瑞利波方法反演剪切波波速对强夯、柱锤冲扩桩、挤密砂桩的加固效果进行比较；岳向红等[11]人通过综合原位测试方法在厦门环东海域填海造地软土加固中的应用，对比了瑞利面波与标准贯入试验和重型动力触探试验的检测效果。
由此可知，目前对波速测试的研究主要集中在瑞利面波的方法上，而对于剪切波速方法的研究较少。
瑞利面波的传播特性表明其只在地表岩土-空气界面中传播，传播深度较浅，其次，采集的瑞利面波数据最终还是要采用反演的方式计算成剪切波波速。
采用剪切波测试技术可以直接对深层加固体的剪切波速度进行测试及避免了由于换算带来的各种精度问题。
1剪切波波速评价地基加固效果的基本原理及方法1.1剪切波波速评价地基加固效果的基本原理在表征土体力学和变形特征的参数中，压缩模量E s是最为重要的参数之一，在工程设计和计算模拟时，是不可或缺的输入参数。
因此，采用剪切波波速评价加固前后土体的力学和形变性能，最终是通过剪切波波速计算为压缩模量E s进行定量分析。
地震波在岩土体中传播时，主要分为两种波：沿着地表与空气界面中传播的面波，沿着地质体内部传播的体波。
剪切波速在各类工程项目场地类别划分中的应用
剪切波速在各类工程项目场地类别划分中的应用摘要：本文简要介绍了XG-I型悬挂式波速测井仪的测试原理及方法，以及通过对比剪切波速成果在建筑、公路及铁路工程项目场地类别划分中的应用实例，分析剪切波速在不同的工程项目场地类别划分上的异同。
关键词：剪切波速场地类别应用异同0引言根据《浙江省防震减灾条例》(2021年3月26日修正)的有关规定，重大建设工程和可能发生严重次生灾害的建设工程应当进行地震安全性评价，其中包括高度超过一百米的建筑工程，特大桥梁，长度大于一千米的隧道，城市轨道交通工程，三级以上医院的门诊楼、病房楼等等。
依据国家标准《工程场地地震安全性评价》(GB 17741—2005)技术规范要求，需要开展工程场地地震工程地质条件勘测工作，包括进行钻孔分层岩土剪切波速的原位测试，并给出场地钻孔剖面岩土分层剪切波速随深度的变化情况和各钻探孔处的场地类别划分，以获取实际场地条件与环境下的土层剪切波速资料，确保场地地震反应计算中所建立的场地力学模型的合理性。
剪切波速测试，可以采用的方法有单孔法、跨孔法和面波法，而实际工程中最常用的方法是单孔检层法，比较常用的测试仪器为XG-I型悬挂式波速测井仪。
然而同样的剪切波速测试成果，对于在不同的工程项目中，所划分的场地类别也不一样，这时我们需要依据不同工程的抗震设计规范去进行场地类别划分。
本文简要介绍XG-I型悬挂式波速测井仪的测试原理及方法，剪切波速成果在不同工程项目场地类别划分中的应用实例，从而找出不同的工程项目在场地类别划分上的异同。
1XG-I型悬挂式波速测井仪的测试原理及方法1.1 仪器介绍XG-I悬挂式波速测井仪由廊坊开发区大地工程检测技术开发有限公司研发与生产。
该仪器是自动化程度较高的剪切波速测试设备，主要由主机、井中悬挂式探头及连接电缆等组成（见图1）。
井中悬挂式探头，主要由全密封（防水）电磁式激振源、两个独立的全密封检波器及高强度连接软管等组成。
图1 XG-Ⅰ型波速测井仪系统仪器主要技术指标如下：通道数：1至3道可选；采样间隔：0.02ms-4ms可选；采样点数：512－4096可选；各道时间一致性：≤0.1ms；各道振幅一致性：<3%；频率范围：5-1000Hz；前放增益：18-60dB可选；A/D转换精度：14位；输入阻抗：≤10kΩ；触发方式：脉冲、通断；延时：0-8000ms可选。

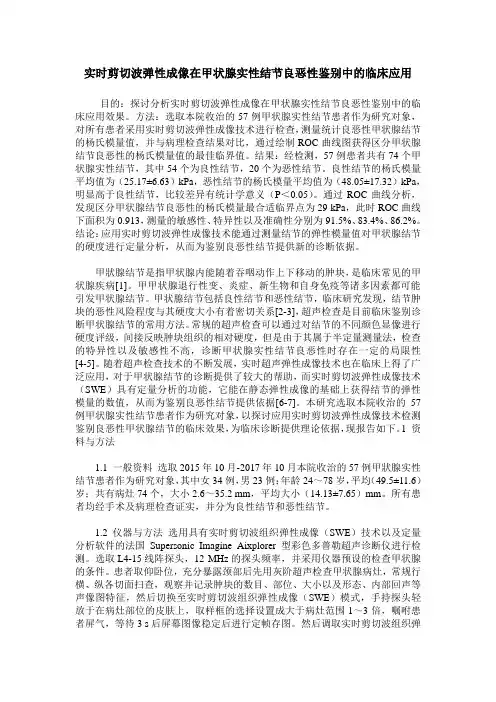

实时剪切波弹性成像在甲状腺实性结节良恶性鉴别中的临床应用
实时剪切波弹性成像在甲状腺实性结节良恶性鉴别中的临床应用目的：探讨分析实时剪切波弹性成像在甲状腺实性结节良恶性鉴别中的临床应用效果。
方法：选取本院收治的57例甲状腺实性结节患者作为研究对象，对所有患者采用实时剪切波弹性成像技术进行检查，测量统计良恶性甲状腺结节的杨氏模量值，并与病理检查结果对比，通过绘制ROC曲线图获得区分甲状腺结节良恶性的杨氏模量值的最佳临界值。
结果：经检测，57例患者共有74个甲状腺实性结节，其中54个为良性结节，20个为恶性结节。
良性结节的杨氏模量平均值为（25.17±6.63）kPa，恶性结节的杨氏模量平均值为（48.05±17.32）kPa，明显高于良性结节，比较差异有统计学意义（P＜0.05）。
通过ROC曲线分析，发现区分甲状腺结节良恶性的杨氏模量最合适临界点为29 kPa，此时ROC曲线下面积为0.913，测量的敏感性、特异性以及准确性分别为91.5%、83.4%、86.2%。
结论：应用实时剪切波弹性成像技术能通过测量结节的弹性模量值对甲状腺结节的硬度进行定量分析，从而为鉴别良恶性结节提供新的诊断依据。
甲狀腺结节是指甲状腺内能随着吞咽动作上下移动的肿块，是临床常见的甲状腺疾病[1]。
甲甲状腺退行性变、炎症、新生物和自身免疫等诸多因素都可能引发甲状腺结节。
甲状腺结节包括良性结节和恶性结节，临床研究发现，结节肿块的恶性风险程度与其硬度大小有着密切关系[2-3]，超声检查是目前临床鉴别诊断甲状腺结节的常用方法。
常规的超声检查可以通过对结节的不同颜色显像进行硬度评级，间接反映肿块组织的相对硬度，但是由于其属于半定量测量法，检查的特异性以及敏感性不高，诊断甲状腺实性结节良恶性时存在一定的局限性[4-5]。
随着超声检查技术的不断发展，实时超声弹性成像技术也在临床上得了广泛应用，对于甲状腺结节的诊断提供了较大的帮助，而实时剪切波弹性成像技术（SWE）具有定量分析的功能，它能在静态弹性成像的基础上获得结节的弹性模量的数值，从而为鉴别良恶性结节提供依据[6-7]。
剪切波报告汇总
道真自治县道真中学第二食堂单孔法Ps波速度检层测试报告工程名称：道真自治县道真中学第二食堂测试地点：工地现场测试日期：2016年9月勘察单位：贵州鼎盛岩土工程有限公司证书等级：工程勘察专业类甲级证书编号：B152004778-6/4提交日期： 2016年9月道真自治县道真中学第二食堂单孔法Ps波速度检层测试报告项目负责：陈简报告编写：罗仿超审核：姚本焱审定：曾昭涤总工程师：秦启明总经理：袁万骅勘察单位：贵州鼎盛岩土工程有限公司证书等级：工程勘察专业类甲级证书编号：B152004778-6/4提交日期： 2016年9月目录一、工程概况二、场地工程地质简况及测试条件1、场地工程地质简况2、场地岩土体的微振动、Vs波特征及测试条件三、仪器选用及测试方法（一）仪器选用（二）测试方法四、测试分析结果1、动弹性参数的计算2、土层等效剪切波（Vse）的计算3、场地类别划分4、测试分析结果五、结论附件1、单孔波速测试测点原始数据表2、单孔波速测试测点计算数据表3、单孔波速测试分层结果数据表一、工程概况拟建道真自治县道真中学第二食堂位于道真县城，交通便利，地理位置优越。
受打钻自治县道真中学的委托，我公司测试人员于2016年8月对该场地具有代表性的2个勘探钻孔进行了Ps波测试（测试位置见钻孔平面布置图），其主要目的为：1、测试纵、横波在钻孔土体的传播速度；2、利用Vs、Vp值计算场地土体的小应变条件下的动弹参数，以供设计参考；3、利用场地剪切波（Vs波）的等效波速值（Vse），对场地土的类型进行划分，进而对场地类别进行划分：测试过程及资料处理的技术依据为：《岩土工程勘察规范》（GB50021-2001）2009年版；《工程岩体试验方法标准》（GB／T50266-99）；《建筑抗震设计规范》（GB50011—2010）；《地基动力特性测试规范》（GB/T50269-97）；《水电水利工程物探规程》（DL/T5010-2005）；《水利水电工程物探规程》（SL/326-2005）等。
五、剪切波速试验
)21)(1()1(ννρν-+-=E v P )21)(1(νννλ-+=E )1(2ν+=E M 五、剪切波速试验1. 试验的目的及意义（1）划分场地类型 （2）计算场地基本周期（3）提供地震反应分析所需的地基土动力参数 （4）判别地基土液化可能性 （5）评价地基处理效果2. 试验的适用范围波速测试适用于测定各类岩土体的压缩波、剪切波或瑞利波的波速，可根据任务要求，采用单孔法、跨孔法或面波法。
利用铁球水平撞击木板，使板与地面之间发生运动，产生丰富的剪切波，从而在钻孔内不同高度处分别接收通过土层向下传播的剪切波。
因为这种竖向传播的路径接近于天然地层由基岩竖直向上传播的情况，因此对地层反应分析较为有用。
3. 试验的基本原理弹性波速法以弹性理论为依据，通过对岩土体中弹性波（速度、振幅、频率等）的测量，提出岩土体的动力参数并评价岩土体的工程性质。
一般而言，介质的质量密度越高、结构越均匀、弹性模量越大，则弹性波在该介质中的传播速度也越高，同时我们又知道该介质的力学特性也越好。
故弹性波的传播速度在通常的情况下能反映材料的力学和工程性质。
根据弹性理论，当介质受到动荷载的作用时将引起介质的动应变，并以纵波、横波和面波等形式从振源向外传播。
当动应力不超过介质的弹性界限时所产生的波称为弹性波。
岩土体在一定条件下可视为弹性体，依据牛顿定律可导出弹性波在无限均质体中的运动方程。
相应的波速为：引入拉梅常数λ、M ，上式简化为)1(2νρ+=E v s ρλMv P 2+=ρMv s =4.试验仪器及制样工具（1）震源剪切波震源，要求具有偏振性，能产生优势SH波，并具有可反复性、重复性好和产生足够能量的震源。
目前，我国常用的有击板法，其他如弹簧激振法和定向爆破法少见，只有在要求测地层很深时才用。
（2）三分量检波器三分量检波器，如图所示，由三个相互垂直的检波器组成。
检波器自振频率一般为10Hz 贺8Hz，频率响应可达几百赫兹。
波速测试及其在建设工程抗震设计中的应用
波速测试及其在建设工程抗震设计中的应用发布时间：2022-11-11T03:37:35.493Z 来源：《新型城镇化》2022年21期作者：张胜龙[导读] 其成果资料可以用于划分建筑场地土类别、场地类别、判别砂土液化等，并以此作为抗震设计的依据之一。
夏津县住房和城乡建设局山东省德州 253200摘要：波速测试是岩土工程勘察中常用的原位测试方法，它具有工作效率高、资料处理快速，成本较低的特点。
本文简述波速测试工作原理、现场工作要求及数据分析处理等，并结合抗震设计规范阐述如何利用波速测试成果划分场地类别、抗震地段，确定设计特征周期、调整抗震设防烈度等。
关键词：波速测试；场地类别；抗震设计随着人们生活水平的提高，开始追求高舒适度的现代化居室，出于对建筑物的安全考虑，其抗震设计越来越受到重视。
因此，在工程建设中都离不开地震效应评价。
波速测试是目前进行场地地震效应评价中最常采用的技术之一，其成果资料可以用于划分建筑场地土类别、场地类别、判别砂土液化等，并以此作为抗震设计的依据之一。
1波速测试的基本原理波速测试是在地表采用脉冲源激震，产生瑞雷面波，瑞雷面波是有P波和SV型非均匀平面波叠加而成，它们在岩土介质中的传播特征和速度各不相同，直达P波传播速度最快，直达S波次之。
根据它们传播速度的差异，通过在钻孔中安置的三分量检波器，接收它们到达的时间、波形等特征，再根据传播距离和直达波（P波、S波）的初至时间计算出P波、S波在地下介质中的传播速度，一般S波更能代表岩土的物理性质，这是波速测试的主要原理。
2波速测试的现场工作方法采用锤击上压重物的木板为震源激发S波，木板长轴向线对准测试孔中心，竖直锤击水平放置在地表的木板为震源激发P波，孔心与木板间距根据规范确定为1～2m，三分量检波器设置在测试孔内，自下而上每间隔一米观测一次，地层界面加密观测。
观测时采用充气气囊挤压方式贴壁。
采样间隔0.25ms。
3方法介绍波速测试是岩土工程勘察的一种原位测试方法，用于测定场地内各类岩土层的压缩波、剪切波的波速值，测试方法分为单孔法、跨孔法或面波法。
地震剪切波速度测试在岩土工程勘察中的应用探讨
管理及其他M anagement and other 地震剪切波速度测试在岩土工程勘察中的应用探讨蔡锦帅摘要：文章围绕地震剪切波速度测试在岩土工程勘察领域中的具体应用问题进行分析，在对地震剪切波速度测试方法进行初步分析的基础之上，概述了本方法的测试原理，然后结合以某建筑项目岩土工程勘察为研究对象，在受地震剪切波速度测试方法影响的情况下，了解剪切波与初至时间、土层埋设深度、传播速度等参数之间存在的相关性关系，形成如下结论：①三分量检波器在应用于地震剪切波检测过程中可获得完整波形，确保初至时间满足传播能量需求，剪切波波形质量良好；②随着测试深度的增加，人工震源相对于三分量检波器距离有一定升高趋势，初至时间增加意味着相对于地层而言，剪切波速度持续增加；③对岩土工程勘察区域内所布设15个钻孔进行地震剪切波速度测试，研究测定成果并对场地类别进行合理划分，结果显示各个场区所布设钻孔对应等效剪切波速度无明显差异。
计算深度20.0m内场地均可划分为Ⅱ类场地。
关键词：岩土工程；勘察；地震剪切波速度测试；应用从岩土工程勘察领域上来说，测试土体地震剪切波速度能够对场地类别划分起到重要参考价值，同时还在确定地震反应以及对土层动态剪切模量进行定量计算的过程中发挥重要价值。
目前技术条件支持下，对地震剪切波的测试以原位波速测试方法为主。
但受天然土层地震剪切波速度受自然成因、结构属性以及埋深等因素的影响，造成所反映土层属性具有典型的物理力学属性。
目前研究领域较少涉及到对地地震剪切波速度与土层埋设深度相关性关系的研究，为此，以下尝试在对地震剪切波速度测试进行分析的基础之上，结合工程实际情况，在分析土层埋设深度与初至时间相关性关系的同时，将地震剪切波速度测试结果应用于对场地类别的划分中，希望能够引起业内人士的关注与重视。
1 地震剪切波速度测试方法（1）检层法波速测试。
本方法是在岩土工程勘察领域中基于钻孔对岩土层波速进行测量的常用方法，在高层建筑岩土工程勘察领域中得到广泛应用。
