固态继电器的工作原理及特性
固态继电器的分类与工作原理
固态继电器的分类与工作原理固态继电器（Solid State Relay，简称SSR）是一种无触点的电子开关，它通过半导体元件来实现电气信号的转换和控制，具有可靠性高、体积小、寿命长等优点。
固态继电器的分类主要包括驱动方式、开关方式和电气连接方式。
1.驱动方式分类：-常开型：工作时继电器的触点始终处于导通状态，只有收到控制信号后才会断开。
-常闭型：工作时继电器的触点始终处于断开状态，只有收到控制信号后才会闭合。
-双向型：既可以常开，也可以常闭，通过控制信号实现转换。
2.开关方式分类：-零电压开关：只在电源交流电压过零点时闭合，可以减小开关产生的干扰和接触电流峰值。
-非零电压开关：可以在电源电压波形的任意时间点进行开关操作，但会产生更大的电流峰值和干扰。
3.电气连接方式分类：-串联型：继电器的负载与驱动电源串联连接，可以通过继电器来控制负载的通断。
-并联型：继电器的负载与驱动器并联连接，可以通过继电器来对负载进行调整或保护。
1.控制信号输入：通过电路调节控制信号电流的大小，将控制信号输入到固态继电器。
2.光电隔离（光电三端子型SSR）：固态继电器中的光电三端子将输入的控制信号转换为光信号，使得输入和输出之间实现电隔离。
光电耦合器的输入端通过控制信号电流激活光发射二极管，产生光信号。
3.光信号转换（光电三端子型SSR）：光信号进入光检测二极管，使其电导增加，形成与光发射二极管相对应的电流变化。
光电三端子通过这种光信号转换，实现了输入信号的非接触隔离。
4.控制信号放大（FET型SSR）：固态继电器通过驱动电路将输入信号的电流转换为电压信号，驱动场效应晶体管（FET）。
控制信号电压的大小决定了FET的导通程度，从而控制FET管脚之间的通断。
5.开关操作：在光电隔离或FET控制之后，固态继电器会根据输入信号的状态进行开关操作。
当控制信号激活固态继电器时，输出与输入之间的电路就会通断，控制负载的开关与输出状态。
固态继电器工作原理
固态继电器工作原理
固态继电器是一种集电器和电子器件的组合装置，由输入控制部分、输出控制部分和隔离部分组成。
其工作原理主要包括以下几个方面：
1. 输入控制部分：固态继电器的输入端通常为一个LED，当
给LED加上足够的电压时，LED会发光。
这个电压可以通过
串联的电阻来控制。
当LED发光时，输入控制部分会被激活。
2. 输出控制部分：输入控制部分的激活会导致输出控制部分的晶体管（也称为光敏晶体管）工作。
这个晶体管通常由一对
PN结组成，当输入控制部分被激活时，LED发出的光会经过
隔离部分照射到晶体管的基极上，使得PN结处的电阻发生变化。
这个变化会引起输出电路的电流变化。
例如，当晶体管导通时，输出电路的电流会通过，当晶体管截止时，输出电路的电流会断开。
3. 隔离部分：固态继电器的输入和输出部分通常通过一个绝缘材料隔离，以防止输入和输出之间的电信号相互干扰。
这样的隔离部分通常使用光耦的形式，通过光的传导来实现输入和输出之间的电隔离。
综上所述，固态继电器的工作原理是通过LED的发光和光敏
晶体管的控制来实现输入和输出之间的电隔离和电流控制。

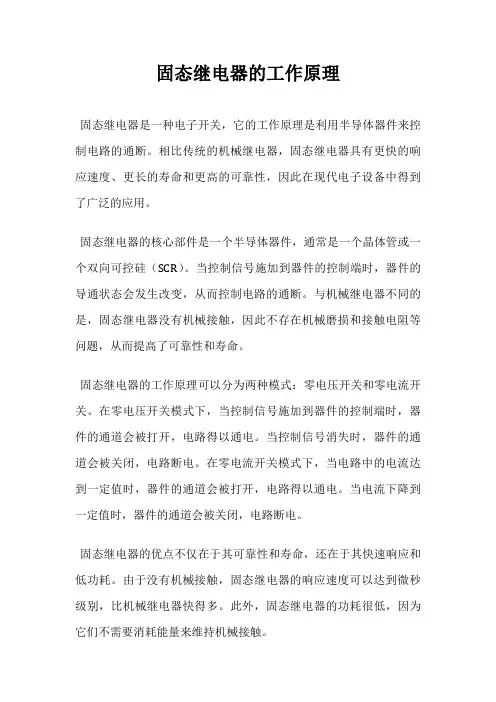

固态继电器的工作原理
固态继电器的工作原理
固态继电器是一种电子开关，它的工作原理是利用半导体器件来控制电路的通断。
相比传统的机械继电器，固态继电器具有更快的响应速度、更长的寿命和更高的可靠性，因此在现代电子设备中得到了广泛的应用。
固态继电器的核心部件是一个半导体器件，通常是一个晶体管或一个双向可控硅（SCR）。
当控制信号施加到器件的控制端时，器件的导通状态会发生改变，从而控制电路的通断。
与机械继电器不同的是，固态继电器没有机械接触，因此不存在机械磨损和接触电阻等问题，从而提高了可靠性和寿命。
固态继电器的工作原理可以分为两种模式：零电压开关和零电流开关。
在零电压开关模式下，当控制信号施加到器件的控制端时，器件的通道会被打开，电路得以通电。
当控制信号消失时，器件的通道会被关闭，电路断电。
在零电流开关模式下，当电路中的电流达到一定值时，器件的通道会被打开，电路得以通电。
当电流下降到一定值时，器件的通道会被关闭，电路断电。
固态继电器的优点不仅在于其可靠性和寿命，还在于其快速响应和低功耗。
由于没有机械接触，固态继电器的响应速度可以达到微秒级别，比机械继电器快得多。
此外，固态继电器的功耗很低，因为它们不需要消耗能量来维持机械接触。
固态继电器是一种高性能、高可靠性的电子开关，其工作原理基于半导体器件的控制。
它的优点包括快速响应、低功耗、长寿命和高可靠性，因此在现代电子设备中得到了广泛的应用。
最新固态继电器及工作原理
固态继电器及工作原理固态继电器及工作原理一.固态继电器二.固态继电器(SOLIDSTATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，固态继电器与传统的电磁继电器（EMR）相比，是一种没有机械、不含运动零部件的继电器，但具有与电磁继电器本质上相同功能。
固态继电器按其工作性质分直流输入-交流输出型、直流输入-直流输出型、交流输入-交流输出型、交流输入-直流输出型。
按其结构分机架安装型（面板安装）、线路板安装型。
二.工作原理过零触发型AC—SSR为四端器件，其内部电路如图1所示。
1、2为输入端，3、4为输出端。
R0为限流电阻，光耦合器将输入与输出电路在电气上隔离开，V1构成反相器，R4、R5、V2和晶闸管V3组成过零检测电路，UR为双向整流桥，由V3和UR用以获得使双向晶闸管V4开启的双向触发脉冲，R3、R7为分流电阻，分别用来保护V3和V4，R8和C组成浪涌吸收网络，以吸收电源中带有的尖峰电压或浪涌电流，防止对开关电路产生冲击或干扰。
要指出的是所谓“过零”并非真的必须是电源电压波形的零处，而一般是指在10～25V或-(10～25)V区域内进行触发，如图2所示。
图中交流电压分三个区域，Ⅰ区为-10V～+10V范围，称为死区，在此区域中加入输入信号时不能使SSR导通。
Ⅱ区为10～25V和-(10～25)V范围，称为响应区，在此区域内只要加入输入信号，SSR立即导通。
Ⅲ区为幅值大于25V的范围，称为抑制区在此区域内加入输入信号，SSR的导通被抑制。
当输入端未加电压信号时，光耦合器的光敏晶体管因未接收光而截止，V1饱和，V3和V4因无触发电压而截止，此时SSR关闭。
当加入输入信号时，光耦合器中的发光二极管发光，光敏晶体管饱和，使V1截止。

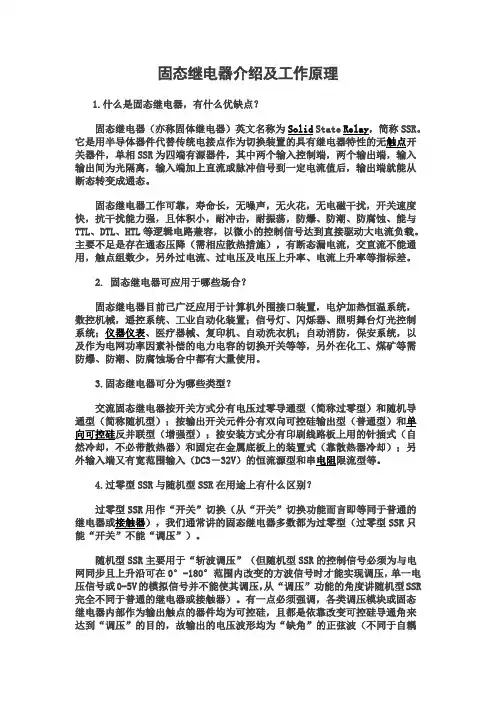

固态继电器介绍及工作原理
固态继电器介绍及工作原理1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。
固态继电器的作用及原理
固态继电器的作用及原理
1 固态继电器
固态继电器（Solid State Relay,SSR）是实现不同电路间信号互
联的新型元件，它也被称为固态转换器，它采用半导体而不是传统继
电器的磁性元件进行作动，具有可靠性高、消耗电力小、响应速度快、可半永久性安装和易维护等特点。
通常具有多种电路，可以直接与微
机接口，实际应用非常广泛。
2 工作原理
固态继电器是将低电压信号控制转换成高压信号的元件，由四部
分组成：控制电路，输入终端，特殊功能及继电器开关部件。
在一般条件下，控制电路和输入终端会实现低电压信号通过后，
立即出现高电压，继电器片的接点断开，从而实现控制电路的双向切换，达到控制的目的。
3 应用
由于固态继电器具有体积小、节能、稳定性好等特点，因此在很
多工业无线传输系统中应用非常广泛，包括与智能能耗控制系统、温
控系统、智能化报警系统、自动控制及监测系统等的连接。
它也通常
用于各种家用电器的自动控制系统，如电视机、洗衣机等，同时还能
用于照明控制系统、电梯控制系统、印刷机控制系统、空调控制系统
等的应用。
固态中间继电器工作原理
固态中间继电器工作原理固态继电器是一种将电子器件与固态电子技术相结合的新型继电器。
相比传统的机械继电器，固态继电器具有无触点、高速开关、寿命长、耐振动等特点，因此在工业自动化控制、电力电能监测和其他领域得到广泛应用。
下面将详细介绍固态中间继电器的工作原理。
固态中间继电器的核心是一对互补的MOSFET（金属-氧化物-半导体场效应晶体管），分别被称为pMOSFET和nMOSFET。
这两个MOSFET在工作过程中的导通与关闭状态相反，通过这对互补的MOSFET可以实现输入电路到输出电路的电隔离。
固态中间继电器通常还配备有一个控制电路，用来控制MOSFET的开关状态。
1.输入信号检测：固态中间继电器通过输入端接收控制信号，当输入信号为低电平（通常为0V）时，控制电路检测到输入信号为低电平，并将pMOSFET导通，nMOSFET关闭；当输入信号为高电平（通常为5V或24V）时，控制电路检测到输入信号为高电平，并将pMOSFET关闭，nMOSFET导通。
2.过流保护：当输出电流超过设定值时，固态中间继电器会自动切断输出电路，起到过流保护的作用。
过流保护一般通过电流传感器来实现，当输出电流超过设定值时，电流传感器会检测到异常电流，并将异常信号发送给控制电路，控制电路会将pMOSFET关闭，nMOSFET导通，从而切断输出电路。
3.过温保护：固态中间继电器还具有过温保护功能，当温度超过设定值时，继电器会自动切断输出电路，以保护继电器和其他设备的安全。
过温保护一般通过温度传感器来实现，当温度传感器检测到温度超过设定值时，将异常信号发送给控制电路，控制电路会将pMOSFET关闭，nMOSFET 导通，切断输出电路。
4.输出电流控制：固态中间继电器还可以根据需要对输出电流进行控制。
输出电流控制一般通过控制电路来实现，控制电路可以根据输入信号和输出电流的反馈信号来调节输出电流的大小。
通过以上工作原理，固态中间继电器可以实现对输出电路的精确控制和保护功能。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。
它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。
固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。
固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。
输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。
输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。
固态继电器的输出电压和电流通常通过类型和规格来定义。
1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。
2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。
3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。
4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。
5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。
1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。
2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。
3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。
4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。
固态继电器的工作原理
固态继电器的工作原理固态继电器工作原理详细介绍ssr固态继电器以触发形式,可分为零压型(z)和调相型(p)两种。
在输入端施加合适的控制信号vin时,p型ssr立即导通。
当vin撤销后,负载电流低于双向可控硅保持电流时(交流高速运行),ssr斩波器。
z型ssr内部包括过零检测电路,在施加输入信号vin时,只有当负载电源电压达到过零区时,ssr才能导通,并有可能造成电源半个周期的最大延时。
z型ssr关断条件同p型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用有的公司ssr由于使用输入器件相同,存有普通型(s,使用双向可控硅元件)和增强型(hs,使用单向可控硅元件)之分后。
当加存有感性功率时,在输出信号截至t1之前,双向可控硅导通,电流落后电源电压90o(氢铵感时)。
t1时刻,输出掌控信号撤消,双向可控硅在大于保持电流时斩波器(t2),可控硅将忍受电压上升率dv/dt很高的逆向电压。
这个电压将通过双向可控硅内部的结电容,负反馈至栅极。
如果少于双向可控硅高速运行dv/dt指标(典型值10v/s,将引发高速运行恢复正常时间短甚至失利。
单向可控硅(增强型ssr)由于处于单极性工作状态,此时只受到静态电压上升率所管制(典型值200v/s),因此增强型固态继电器hs系列比普通型ssr的高速运行dv/dt指标提升了520倍。
由于使用两只大功率单向可控硅反并联,发生改变了电流分后配和导热条件,提高了ssr输出功率。
增强型ssr在大功率应用领域场合,无论是感性功率还是阻性功率,耐电压、耐电流冲击及产品的可靠性,均少于普通固态继电器,并达至了进口产品的基本指标,就是替代普通固态继电器的更新产品。
固态继电器的应用领域s系列固态继电器,hs系列增强型固态继电器、可以广泛用于:计算机外围接口装置,恒温器和电阻炉控制、交流电机控制、中间继电器和电磁阀控制、复印机和全自动洗衣机控制、信号灯交通灯和闪烁器控制、照明和舞台灯光控制、数控机械遥控系统、自动消防和保安系统、大功率可控硅触发和工业自动化装置等。
ssr固态继电器工作原理
ssr固态继电器工作原理
SSR固态继电器（Solid State Relay）是一种利用半导体器件（通常为功率场效应管或晶体管）实现电气信号的控制的电器设备。
与传统的机械继电器相比，SSR具有快速响应、寿命长、可靠性高等优点。
其工作原理如下：
1. 输入控制信号：SSR的输入信号通常为低电压直流信号（例如3-32VDC），当输入信号开启时，即达到设定电压水平，SSR将执行动作。
2. 控制电路：SSR内部的控制电路通过检测输入信号的状态来控制开关电路的通断。
一旦输入信号达到开启条件，SSR的控制电路会将电压供给给开关电路。
3. 开关电路：开关电路由功率场效应管或晶体管组成，用以控制负载电流的通断。
当控制电路接收到输入信号后，开关电路会关闭，使负载断开；当控制电路接收到控制信号断开时，开关电路会打开，使负载通断。
4. 负载电路：负载电路即控制器控制的被控设备，如电动机、加热器等。
当开关电路通断状态改变时，负载电路也相应改变通断状态。
总结来说，SSR固态继电器通过控制电路和开关电路实现对负载电流的控制。
控制信号的输入状态决定了开关电路的通断，进而控制负载电路的通断状态。
因此，SSR是一种可靠且响应速度快的电气控制设备。
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法直流固态继电器是一种常用的电气控制器，它具有控制电流、保护电路等优点。
下面我们来介绍一下直流固态继电器的工作原理及接线使用方法。
一、直流固态继电器的工作原理
1.1 什么是直流固态继电器？
直流固态继电器是一种利用半导体材料制成的开关，它可以实现直流电的开、关控制。
与传统的机械式继电器相比，它具有体积小、重量轻、响应速度快等优点。
1.2 直流固态继电器的工作原理
直流固态继电器的工作原理是通过控制半导体材料的导通和截止来实现电流的控制。
当继电器的控制信号为高电平时，半导体材料导通，电流可以通过；当控制信号为低电平时，半导体材料截止，电流无法通过。
二、直流固态继电器的接线使用方法
2.1 接线前的准备工作
在接线之前，需要先检查继电器的型号、额定电压等参数是否符合要求。
同时还需要准备好合适的导线、插座等配件。
2.2 接线的步骤
(1)将继电器的外壳拆开，露出内部的电路板和元件。
(2)根据电路图的要求，正确连接各个元件。
通常情况下，红色导线连接到正极上，黑色导线连接到负极上。
需要注意的是，不同型号的继电器可能存在差异，因此在接线时一定要仔细核对。
(3)将继电器安装回外壳中，并固定好螺丝。
2.3 注意事项
(1)在接线过程中要注意避免短路和过流现象的发生，以免损坏继电器或引发安全事故。
(2)在拆卸继电器时要小心谨慎，避免损坏内部元件。
直流固态继电器是一种非常实用的电气控制器，它的工作原理简单易懂、操作方便快捷。
希望本文能够帮助大家更好地了解和使用直流固态继电器。
固态继电器工作原理及接线使用方法
固态继电器工作原理及接线使用方法一、工作原理固态继电器是一种电子开关设备，采用半导体器件代替传统的机械继电器。
它主要由一个输入控制端和一个输出控制端组成，实现对电路的开关控制。
固态继电器的工作原理是通过控制输入端的电信号来操纵半导体器件中的电阻变化，从而实现开关的控制。
当输入信号为高电平时，固态继电器闭合；当输入信号为低电平时，固态继电器断开。
固态继电器的优点包括速度快、寿命长、抗干扰能力强等。
但是也需要注意其承受电流和工作环境温度范围，以免损坏器件或影响其正常工作。
二、接线使用方法1.接线须知–在接线之前，务必断开电源，以确保安全。
–根据固态继电器的额定工作电压和电流来选择合适的继电器。
–注意接线时的极性，不要接反。
2.接线步骤–将固态继电器的输入端（控制端）与控制信号源相连，输入端一般标有“+”和“-”，“+”为高电平输入，“-”为低电平输入。
–将固态继电器的输出端与需要控制的电路或设备相连，输出端也有极性标记，请注意连接方式。
–接通电源，根据需要的信号输入调整控制信号，固态继电器即可实现开关控制。
3.注意事项–接线时不要使固态继电器承受超过额定电流或电压的信号，以免损坏。
–在高温环境下使用固态继电器时，注意散热问题，避免过热影响继电器的正常工作。
4.示范接线图控制信号源 ------------------- 输入端（+）||——固态继电器|输出端（+）————————需要控制的设备三、总结固态继电器是一种应用广泛的电子开关设备，其工作原理简单清晰，接线使用也相对便捷。
正确理解固态继电器的工作原理和合理接线使用，可以更好地实现对电路的控制。
在真实工程应用中，根据具体场景和需求合理选择固态继电器，并按照规范接线使用，可确保设备的安全可靠性和稳定性。
固态继电器的工作原理及介绍
固态继电器的工作原理及介绍固态继电器（Solid-State Relay，SSR）是一种采用固态器件代替传统机械继电器的电子元件。
它具有无电弧、无噪音、快速响应、易于集成等优点，因此在现代电子设备控制中得到广泛应用。
以下将分别介绍固态继电器的工作原理、特点及应用。
工作原理：固态继电器采用半导体器件（如晶体管和三极管）来控制工作电路的通断，其基本结构包括一个输入端、一个输出端和一个驱动电路。
当输入端施加正向电压时，通过驱动电路会使半导体器件导通，实现输出端的通断控制；当输入端施加反向电压时，半导体器件截止，输出端断开。
这样就可以实现继电器的开关功能。
特点：1.无电弧：相比传统机械继电器，固态继电器没有触点，不会产生电弧，从而减少了火灾和爆炸的风险，提高了安全性。
2.无噪音：固态继电器不需要机械接触，其工作过程中没有噪音，适用于对噪音要求较高的场合。
3.快速响应：固态继电器的开关速度非常快，可以在微秒级别内完成通断操作，适用于对响应速度要求较高的控制系统。
4.长寿命：由于固态继电器没有机械部件，没有磨损和接触问题，寿命较长，可靠性较高。
5.低功耗：传统机械继电器在开关过程中需要消耗较大的电流，而固态继电器在导通状态下的电流很小，功耗较低。
6.易于集成：固态继电器的体积小、重量轻，可以方便地集成到电路板上，节省空间和成本。
应用：1.微控制器和PLC控制系统：固态继电器可以作为开关或传感器的接口，实现机器控制、工艺控制等任务。
2.电机控制：固态继电器可以控制电机的启动、制动和转向，实现电动机的正反转和速度控制。
3.灯光控制：固态继电器可以控制灯光的开关和亮度调节，应用于舞台照明、室内照明等场合。
4.加热控制：固态继电器可以用于控制加热装置的通断和功率调节，例如电热炉、电热水器等。
5.温度控制：固态继电器可以根据温度传感器的信号来控制加热或冷却装置的运行，实现温度控制。
6.电力分配：固态继电器可以用于电力系统的分配和保护，例如控制电源输出、断路器保护等。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种集电器和控制器为一体的开关装置。
与传统的电磁继电器相比，固态继电器不使用机械组件，而是使用半导体器件来实现开关功能。
固态继电器的原理和应用电路如下：一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。
输入电路通常由一个光电耦合器组成，光电耦合器将外界信号转化为光信号。
输出电路通常由一对串联的晶闸管或三端可控硅器件组成，用于控制电流或电压的通断。
1.输入电路固态继电器的输入电路通常由光电耦合器构成，其作用是将外界的控制信号转换为光信号。
光电耦合器有两个重要的部分，发光二极管（LED）和光敏电阻（光敏晶体管、光敏三极管或光敏场效应晶体管）。
当输入信号电压加到LED两端时，LED就会发光，而光敏电阻（或光敏晶体管等）将光信号转化为电流信号，以操控输出电路。
2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。
晶闸管和三端可控硅器件都是一种半导体器件，在输入控制信号的作用下，可以实现电流或电压的通断控制。
晶闸管的输出电流由其控制极的控制电流决定，三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。
3.隔离电路为了保证输入电路和输出电路之间的电气隔离，防止输入和输出端引脚之间的电气回路，固态继电器通常会设计隔离电路，用于隔离输入电路和输出电路。
二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中，固态继电器可应用于PLC、DCS等工控系统中。
它可以实现工业设备的自动化控制和信号处理，提高生产效率和安全性。
4.电子仪器总结：固态继电器是一种通过半导体器件实现开关功能的继电器。
它不使用机械组件，具有抗震动和抗振动的特点，适用于各种电力控制和信号处理系统。
其原理主要涉及输入电路和输出电路，通过光电耦合器将外界信号转换为光信号，再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。
工业级固态继电器工作原理
工业级固态继电器工作原理
固态继电器是一种电子开关设备，用来控制电路的开关。
工业级固态继电器是
指能够在工业环境下稳定运行的固态继电器，具有更高的可靠性和耐用性。
本文将介绍工业级固态继电器的工作原理。
简介
工业级固态继电器由一个输入控制电路和一个输出功率电路组成。
输入控制电
路通常采用光耦隔离技术，用来接收外部控制信号，并控制输出功率电路的导通和截止。
输出功率电路则由一对双向可控硅（Triac）或晶闸管组成，用来实现电路
的开关功能。
工作原理
1.当输入控制电路接收到一个适当的控制信号时，内部光耦隔离器件将
被激活，导通输出功率电路。
2.输出功率电路中的双向可控硅或晶闸管将闭合，使电路通电，负载开
始工作。
3.当控制信号消失时，输入控制电路停止输出，光耦隔离器件不再激活，
输出功率电路断开，电路断开，负载停止工作。
4.由于固态继电器不含机械部件，因此具有快速开关速度、低噪音和长
寿命等特点。
同时，固态继电器还具有较高的绝缘强度和抗干扰能力，适用于工业领域的各种复杂环境。
应用领域
工业级固态继电器广泛应用于工业自动化控制系统中，如温度控制、照明控制、电机控制等。
另外，由于固态继电器具有较高的可靠性和寿命，还被广泛应用于医疗设备、通信设备等领域。
总结
工业级固态继电器是一种重要的电子开关设备，通过内部控制电路和输出功率
电路实现电路的开关控制。
其工作原理简单清晰，具有快速、可靠、耐用等特点，适用于各种工业场景。
以上便是工业级固态继电器的工作原理介绍，希望对您有所帮助。
固态继电器工作原理及接线使用方法
固态继电器工作原理及接线使用方法固态继电器（Solid State Relay，简称SSR）是一种在控制信号电路与被控制电路之间进行电气隔离的电子开关装置，它通过半导体器件（如光电转换器、晶闸管、场效应管等）来实现对电流的控制。
相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应快、耐冲击、可靠性高等优点，广泛应用于自动化控制领域。
1.输入控制信号：固态继电器的控制端通常为一个输入电压信号。
当控制电压处于工作电压范围内时，控制电路中的激活电源会为SSR提供足够的电流和电压以使其导通，完成输入信号的传输。
2. 光电耦合器：固态继电器内部通常包含一个光电耦合器（Optocoupler），其由一个发光二极管（LED）和一个光敏三极管（Phototransistor）组成。
当输入电压导通时，LED会发出红外线，并被光敏三极管接收。
3.内部开关：光电耦合器接收到红外信号后，光敏三极管会根据其光敏元件的导通程度改变输出电阻，进而控制内部开关，通常为晶闸管或场效应管，的状态。
当光敏三极管导通时，内部开关导通，实现电流的通断控制。
4.输出负载：固态继电器的输出端通常为一个负载电源，其与内部开关相连。
当内部开关导通时，负载电源与负载电器连接，使电流得以通过；当内部开关断开时，负载电器与负载电源断开，电流停止流过。
1.输入端接线：控制端一般需要外部输入一个控制信号电压，常用的控制信号电压有3～32VDC（直流）和85～250VAC（交流）两种。
-直流输入：如果采用直流输入，可以使用一个稳压电源和一个电阻作为限流器，将控制端的正极与稳压电源正极相连，负极则接入控制信号输入端并与稳压电源的负极相连。
-交流输入：如果采用交流输入，可以直接将控制信号输入端接入交流电压。
2.输出端接线：输出端一般用于控制电流的开断，其接线方法根据实际应用的负载类型而有所不同。
-直流负载：如果负载是直流电压，可以将正极与SSR输出端连接，负极与负载相连。
固态继电器的工作原理
固态继电器的工作原理
固态继电器是一种新型的电气开关设备，它与传统的机械继电器相比，具有体
积小、寿命长、响应速度快等优点，因此在工业控制、电力系统、家用电器等领域得到了广泛的应用。
那么，固态继电器是如何工作的呢？接下来，我们将详细介绍固态继电器的工作原理。
固态继电器是一种由固态电子器件构成的电气开关。
它的核心部件是一对光耦
合器和三端可控硅。
在固态继电器中，输入端的控制信号通过光耦合器转换成光信号，再由光耦合器输出的光信号来控制三端可控硅的导通和截止，从而实现对负载电路的控制。
在固态继电器的工作过程中，当输入端施加控制信号时，光耦合器会产生相应
的光信号，这个光信号会激发三端可控硅，使其导通，从而使得负载电路得以通电。
而当输入端的控制信号消失时，光耦合器不再产生光信号，三端可控硅不再被激发，负载电路则断开电源。
固态继电器的工作原理可以简单归纳为，控制信号转换成光信号，光信号控制
三端可控硅的导通和截止，从而实现对负载电路的开闭。
这种工作原理使得固态继电器在实际应用中具有了很多优势，比如响应速度快、寿命长、可靠性高等特点。
总的来说，固态继电器的工作原理是基于光耦合器和三端可控硅的配合，通过
控制信号转换成光信号，再由光信号控制三端可控硅的导通和截止，实现对负载电路的控制。
这种工作原理使得固态继电器在电气控制领域得到了广泛的应用，为电气控制系统的自动化和智能化提供了重要的支持。
过零固态继电器工作原理
过零固态继电器工作原理
一、过零固态继电器工作原理
1.过零固态继电器的工作原理
过零固态继电器的工作原理是当被控制信号的幅值达到一定值时，经过一定延迟时间后，使继电器的触点由断开状态转变到闭合状态，因此，过零固态继电器能够控制容量较大的电路，可以实现多种功能。
2.过零固态继电器的工作原理
过零固态继电器的核心部件是一个半导体发生器，其工作原理是当控制信号的幅值接近零时，半导体发生器会发出开关脉冲，使继电器的触点由断开状态转变到闭合状态，即使被控制信号输入电流较小，也能够使发生器发出开关脉冲，从而实现控制。
此外，过零固态继电器还具有过零时间门控等特性，具有较大的功率容量，可以控制大功率的电路，可以实现多种功能。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固态继电器的工作原理及特性
固态继电器（solidstate relay，简称SSR）是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断，其功能与普通电磁继电器一样。
固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。
一、固态继电器工作原理
SSR固态继电器以触发形式，可分为零压型（Z）和调相型（P）两种。
在输入端施加合适的控制信号VIN时，P型SSR立即导通。
当VIN撤销后，负载电流低于双向可控硅维持电流时（交流换向），SSR关断。
Z型SSR内部包括过零检测电路，在施加输入信号VIN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型，但由于负载工作电流近似正弦波，高次谐波干扰小，所以应用广泛。
有的公司SSR由于采用输出器件不同，有普通型（S，采用双向可控硅元件）和增强型（HS，采用单向可控硅元件）之分。
当加有感性负载时，在输入信号截止t1之前，双向可控硅导通，电流滞后电源电压90O（纯感时）。
t1时刻，输入控制信号撤销，双向可控硅在小于维持电流时关断（t2），可控硅将承受电压上升率dv/dt很高的反向电压。
这个电压将通过双向可控硅内部的结电容，正反馈到栅极。
如果超过双向可控硅换向dv/dt指标（典型值10V/s，将引起换向恢复时间长甚至失败。
单向可控硅（增强型SSR）由于处在单极性工作状态，此时只受静态电压上升率所限制（典型值200V/s），因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。
由于采用两只大功率单向可控硅反并联，改变了电流分配和导热条件，提高了SSR输出功率。
二、固态继电器的应用
固态继电器是由固态元件组成的无触点开关，具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压（越过2.5kv）、低触发电流、开关速度快、可与数字电路巨配，以阻燃型环氧树脂为原料，采用灌封技术，使与外界隔离，具有良好的耐压、防潮、防腐、抗震动等性能。
固态继电器内部采用电压过零时开启，负载过零时关断的特性，在负载上可以得到一个完整的正弦波形。
因此电路的射频干扰很小，可降低感性负载（如风扇、三相电动机等）的反电动势以及驱动阻性负载（如白炽灯、发热丝等）时可显著降低浪涌电流等优点。
S系列固态继电器，HS系列增强型固态继电器、可以广泛用于:计算机外围接口装置，恒温器和电阻炉控制、交流电机控制、中间继电器和电磁阀控制、复印机和全自动洗衣机控制、信号灯交通灯和闪烁器控制、照明和舞台灯光控制、数控机械遥控系统、自动消防和保安系统、大功率可控硅触发和工业自动化装置等。
三、固态继电器的基本特性
◇输入信号能与计算机终端及数字逻辑电路兼容
◇设计余量≥160%表面贴装技术。
◇电气开关寿命大于6×107次。
◇分过零触发和随机触发两种规格。
◇发光二极管指示工作状态。
◇内置阻容吸收回路。
◇三极可以根据用户要求，增加缺相保护功能。
◇工作环境-20℃-80℃。
◇动作应答时间ON＜10ms/OFF。
四、固态继电器的作用及优缺点
SSR固态继电器是一种新型无触点开关器件，在接通和断开的过程中不会产生触点以及火花。
固态继电器的作用在于，它既能够尽可能地使驱动功能强化，又具备了强大的隔离功能，在开关过程中无机械接触部件。
因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。
五、固态继电器分类
SSR固态继电器是由微电子电路、分立电子器件以及电力电子功率器件组成的无触点开关。
对固态继电器的分类可以从以下几点着手：从使用的场合角度来说，固态继电器可以分为交流型和直流型；
从开关方式角度来说，固态继电器可以分为电压过零导通型和随机导通型；
从输出的开关元件角度来说，固态继电器可以分为双向可控硅输出型和单向可控硅反并联型；
从安装方式角度来说，固态继电器可分为印刷路板上用的针插式和固定在金属底板上的装置式；
从输入端角度来说，固态继电器可以分为恒流源型和串电阻限流型；
从触发形式角度来说，固态继电器可以分为零压型和调相型。
六、固态继电器的应用现状分析
单相固态继电器和三相固态继电器具有直流输入控制、交流过零导通和过零关断输出的特点。
在对电流进行控制的操作中，单相/三相固态继电器可以从零电压起发动，并能够在将di/dt比值降低后减小对电网辐射的影响，而且还可以确保发动时的稳定性。
此外，在零电压关断时，其仍然可以通过将负载的反电动势降低下对固态继电器及其他的使用电器进行保护。
固态继电器作为一种由微电子电路、分立电子器件以及电力电子功率器件组成的新型无触点开关器件，具有可靠性高、寿命长、受电磁干扰影响小、转换速度快、输入功率低等特点。
与传统的机电继电器相比，固态继电器具有十足的优势所在，以此确保了其在目前各行业领域中的应用价值。
七、固态继电器的使用注意事项
1、电阻性负载不能超过额定电流的60%。
2、电感性或容性负载不能超过额定电流的40%，在控制感性负载时，一定要考虑负载的启动性，尽量选耐电压高的产品，因为感性负载有6倍左右的反峰值电压。
3、固态继电器导通时，两端总有压降，会产生焦耳热尤其是大电流工作时更加突出，电流10A时必须加装散热器，电流大于40A时，需加风扇强冷或水冷。
4、过流和负载短路可能造成SSR内部可控硅永久性失效，所以必须加装熔断器或空气开关，小容量可选用保险丝。
5、过压保护可采用并联压敏电阻，根据用户要求也可内置压敏电阻。
固态继电器是半导体器件的组合装置。
它具有无触点，寿命长，可靠性高，使用安全，电磁干扰小等优点。
它分为直流固态（输出用MOS管、IGBT等控制）和交流固态（输出用可控硅控制）。
八、固态继电器的常见问题
1、继电器不断开：
（1）负载电流大于SSR的额定切换电流，这样会使继电器永久短路，此时应使用额定电流较大的SSR。
（2）在继电器所处的环境温度下，对于所承受的电流来说如散热不良，会损坏输出半导体器件，此时应使用较大的或更有效的散热片。
（3）线电压瞬变引起SSR输出部分穿通，此时应使用额定电压较高的SSR或提供额外的瞬态保护电路。
（4）使用的线电压高于SSR的额定电压。
2、切断输入后SSR才断开：
在SSR应该断开的时候，测量输入电压，如果测得的电压低于必须释放电压，表明断电器的释放电压太低，应更换继电器如果测得的电压高于SSR的必须释放电压，则是SSR 输入端前面的线路有问题，必须改正。
