固态继电器工作原理解析

固态继电器工作原理解析

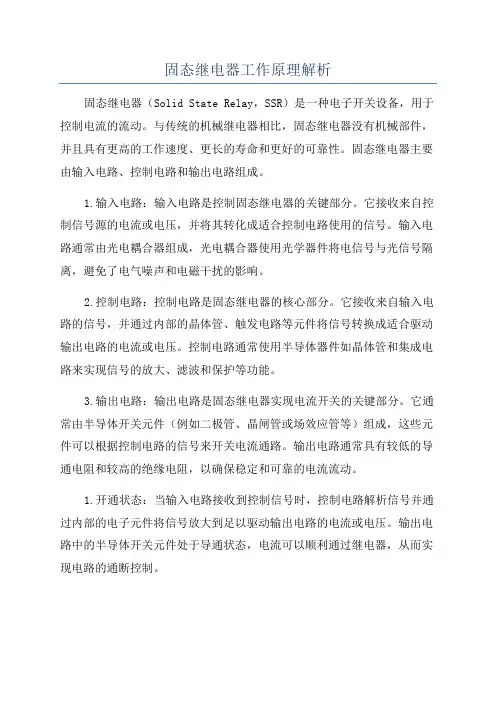

固态继电器工作原理解析固态继电器(Solid State Relay,SSR)是一种电子开关设备,用于控制电流的流动。

与传统的机械继电器相比,固态继电器没有机械部件,并且具有更高的工作速度、更长的寿命和更好的可靠性。

固态继电器主要由输入电路、控制电路和输出电路组成。

1.输入电路:输入电路是控制固态继电器的关键部分。

它接收来自控制信号源的电流或电压,并将其转化成适合控制电路使用的信号。

输入电路通常由光电耦合器组成,光电耦合器使用光学器件将电信号与光信号隔离,避免了电气噪声和电磁干扰的影响。

2.控制电路:控制电路是固态继电器的核心部分。

它接收来自输入电路的信号,并通过内部的晶体管、触发电路等元件将信号转换成适合驱动输出电路的电流或电压。

控制电路通常使用半导体器件如晶体管和集成电路来实现信号的放大、滤波和保护等功能。

3.输出电路:输出电路是固态继电器实现电流开关的关键部分。

它通常由半导体开关元件(例如二极管、晶闸管或场效应管等)组成,这些元件可以根据控制电路的信号来开关电流通路。

输出电路通常具有较低的导通电阻和较高的绝缘电阻,以确保稳定和可靠的电流流动。

1.开通状态:当输入电路接收到控制信号时,控制电路解析信号并通过内部的电子元件将信号放大到足以驱动输出电路的电流或电压。

输出电路中的半导体开关元件处于导通状态,电流可以顺利通过继电器,从而实现电路的通断控制。

2.断开状态:当输入电路断开控制信号时,控制电路停止放大信号并控制输出电路断开。

输出电路中的半导体开关元件处于关断状态,电路中的电流无法流通,从而实现电路的断开。

1.快速工作:相对于机械继电器,固态继电器具有更快的开关速度。

它们没有机械运动部件,因此开关时间更短,响应速度更快。

2.长寿命:固态继电器的寿命通常比机械继电器更长。

它们没有机械磨损的问题,可以长时间稳定工作。

3.可靠性高:固态继电器具有较高的可靠性,不易受到外部环境的影响。

它们能够抵抗冲击、振动和电磁干扰等,可以在恶劣的工作环境下使用。

固态继电器的基本工作原理及应用时的测试和故障

固态继电器的基本工作原理及应用时的测试和故障

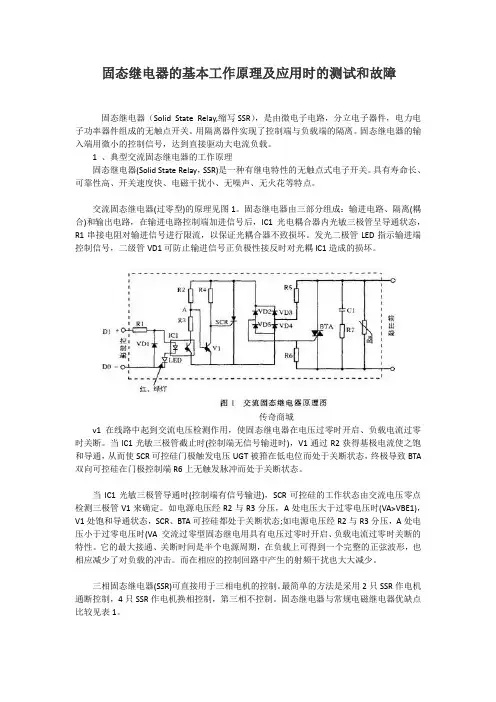

固态继电器的基本工作原理及应用时的测试和故障固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。

用隔离器件实现了控制端与负载端的隔离。

固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

1 、典型交流固态继电器的工作原理固态继电器(Solid State Relay,SSR)是一种有继电特性的无触点式电子开关。

具有寿命长、可靠性高、开关速度快、电磁干扰小、无噪声、无火花等特点。

交流固态继电器(过零型)的原理见图1。

固态继电器由三部分组成:输进电路、隔离(耦合)和输出电路,在输进电路控制端加进信号后,IC1光电耦合器内光敏三极管呈导通状态,R1串接电阻对输进信号进行限流,以保证光耦合器不致损坏。

发光二极管LED指示输进端控制信号,二级管VD1可防止输进信号正负极性接反时对光耦IC1造成的损坏。

传奇商城v1在线路中起到交流电压检测作用,使固态继电器在电压过零时开启、负载电流过零时关断。

当IC1光敏三极管截止时(控制端无信号输进时),V1通过R2获得基极电流使之饱和导通,从而使SCR可控硅门极触发电压UGT被箝在低电位而处于关断状态,终极导致BTA 双向可控硅在门极控制端R6上无触发脉冲而处于关断状态。

当IC1光敏三极管导通时(控制端有信号输进),SCR可控硅的工作状态由交流电压零点检测三极管V1来确定。

如电源电压经R2与R3分压,A处电压大于过零电压时(VA>VBE1),V1处饱和导通状态,SCR、BTA可控硅都处于关断状态;如电源电压经R2与R3分压,A处电压小于过零电压时(VA 交流过零型固态继电用具有电压过零时开启、负载电流过零时关断的特性。

它的最大接通、关断时间是半个电源周期,在负载上可得到一个完整的正弦波形,也相应减少了对负载的冲击。

而在相应的控制回路中产生的射频干扰也大大减少。

三相固态继电器(SSR)可直接用于三相电机的控制。

固态继电器工作原理解析

固态继电器工作原理解析

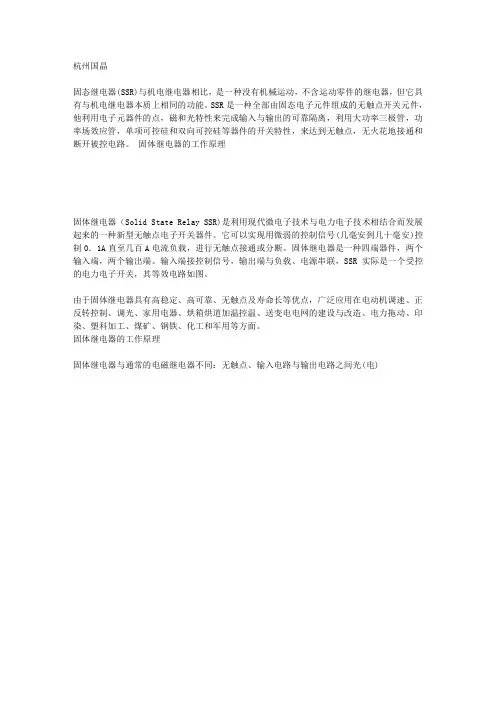

杭州国晶
固态继电器(SSR)与机电继电器相比,是一种没有机械运动,不含运动零件的继电器,但它具有与机电继电器本质上相同的功能。

SSR是一种全部由固态电子元件组成的无触点开关元件,他利用电子元器件的点,磁和光特性来完成输入与输出的可靠隔离,利用大功率三极管,功率场效应管,单项可控硅和双向可控硅等器件的开关特性,来达到无触点,无火花地接通和断开被控电路。

固体继电器的工作原理
固体继电器(Solid State Relay SSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。

它可以实现用微弱的控制信号(几毫安到几十毫安)控制0.1A直至几百A电流负载,进行无触点接通或分断。

固体继电器是一种四端器件,两个输入端,两个输出端。

输入端接控制信号,输出端与负载、电源串联,SSR实际是一个受控的电力电子开关,其等效电路如图。

由于固体继电器具有高稳定、高可靠、无触点及寿命长等优点,广泛应用在电动机调速、正反转控制、调光、家用电器、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。

固体继电器的工作原理
固体继电器与通常的电磁继电器不同:无触点、输入电路与输出电路之间光(电)。

固态继电器的作用及原理

固态继电器的作用及原理

固态继电器的作用及原理一、作用1.信号隔离:固态继电器能够将输入信号与输出信号之间进行隔离,避免输入信号对输出端的干扰。

2.开关控制:固态继电器可以将小电流信号通过控制电路控制大电流负载的开关,实现对电路的开启和关闭,起到调节和保护电路的作用。

3.电路保护:当电路发生短路、过流、过压等异常情况时,固态继电器可以及时切断电路,保护电器设备不受损坏。

4.自动控制:固态继电器可以根据输入信号的变化,自动对输出电路进行控制,实现自动化控制功能,在工业生产和自动化设备中具有广泛应用。

二、原理1.光电耦合原理:固态继电器的核心组件是光电耦合器,它由一个光敏元件(光电导管或光敏二极管)和一个半导体功率开关器件(晶体管或晶闸管)组成。

光敏元件可以将输入的电信号转化为光信号,然后通过光隔离将光信号传递给半导体功率开关器件,从而实现输入信号与输出信号之间的隔离。

2.控制电路:控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。

当输入电源加上一定电压时,光敏元件会被激发产生光信号,并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端,从而对其进行控制。

3.开关电路:开关电路由半导体功率开关器件、负载电阻和负载电容等构成。

当光信号传导到半导体功率开关器件的控制端时,开关器件会在输入信号的控制下,通过半导体材料中电子的扩散和输运,形成导通通道或断开通道,从而使得负载电路打开或关闭。

4.输出电压和电流:根据半导体功率开关器件的特性和参数,固态继电器的输出电压和电流可以根据需求来进行调节。

在输入信号施加一定电压时,由于半导体器件内部存在阻抗和电流等限制,输出端的电压和电流也有一定的限制。

常见的固态继电器的输出电压在100V至1200V之间,输出电流在0.5A至50A之间。

总之,固态继电器利用光电耦合器将输入信号与输出信号进行隔离,并通过半导体器件的控制和开关实现对输出电路的控制。

其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现,具有快速响应、可靠性高和寿命长等优点,广泛应用于控制系统和自动化设备。

固态继电器工作原理

固态继电器工作原理

固态继电器工作原理
固态继电器是一种集电器和电子器件的组合装置,由输入控制部分、输出控制部分和隔离部分组成。

其工作原理主要包括以下几个方面:
1. 输入控制部分:固态继电器的输入端通常为一个LED,当
给LED加上足够的电压时,LED会发光。

这个电压可以通过
串联的电阻来控制。

当LED发光时,输入控制部分会被激活。

2. 输出控制部分:输入控制部分的激活会导致输出控制部分的晶体管(也称为光敏晶体管)工作。

这个晶体管通常由一对
PN结组成,当输入控制部分被激活时,LED发出的光会经过
隔离部分照射到晶体管的基极上,使得PN结处的电阻发生变化。

这个变化会引起输出电路的电流变化。

例如,当晶体管导通时,输出电路的电流会通过,当晶体管截止时,输出电路的电流会断开。

3. 隔离部分:固态继电器的输入和输出部分通常通过一个绝缘材料隔离,以防止输入和输出之间的电信号相互干扰。

这样的隔离部分通常使用光耦的形式,通过光的传导来实现输入和输出之间的电隔离。

综上所述,固态继电器的工作原理是通过LED的发光和光敏
晶体管的控制来实现输入和输出之间的电隔离和电流控制。

固态继电器的工作原理

固态继电器的工作原理

固态继电器的工作原理
固态继电器是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。

固态继电器工作原理图一:
从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。

尖峰脉冲加在D3~D6的沟通对角线与SCR的掌握极和阴极间,D3~D6的直流对角线接在光电耦合器的输出端。

当从A、B输入低压小电流信号时,二极管发光,光敏管导通,于是从A运算放大器中输出的尖峰脉冲触发SCR导通,角载RL得电。

A、B无信号输入时,光电耦合器BG2截止,尖峰脉冲通不过而使SCR不能导通。

固态继电器工作原理图二:
当无输入信号时,GD中的光敏三极管裁止,VT1是沟通电压零点检测器,通过R3获得基极电流而饱和导通,将VTH的门极箝在低电位而处于关断状态。

当有输人信号时,光敏三极管导通,此时VTH 的状态由VT1打算,如此电源电压大于过零电压时,分压器R3、R2
的分压点P电压大于VBE1,VT1饱和导通,SCR门极因箝位在低电位而截止,TR的门极因没有触发脉冲而处于关断状态。

只有当电源电压小于过零电压,P点电压小于VBE1时G1截止,SCR门极获得触发信号而导通。

在TR的门极获得触发脉冲,TR就导通.从而接通负载电源。

固态中间继电器工作原理

固态中间继电器工作原理

固态中间继电器工作原理固态继电器是一种将电子器件与固态电子技术相结合的新型继电器。

相比传统的机械继电器,固态继电器具有无触点、高速开关、寿命长、耐振动等特点,因此在工业自动化控制、电力电能监测和其他领域得到广泛应用。

下面将详细介绍固态中间继电器的工作原理。

固态中间继电器的核心是一对互补的MOSFET(金属-氧化物-半导体场效应晶体管),分别被称为pMOSFET和nMOSFET。

这两个MOSFET在工作过程中的导通与关闭状态相反,通过这对互补的MOSFET可以实现输入电路到输出电路的电隔离。

固态中间继电器通常还配备有一个控制电路,用来控制MOSFET的开关状态。

1.输入信号检测:固态中间继电器通过输入端接收控制信号,当输入信号为低电平(通常为0V)时,控制电路检测到输入信号为低电平,并将pMOSFET导通,nMOSFET关闭;当输入信号为高电平(通常为5V或24V)时,控制电路检测到输入信号为高电平,并将pMOSFET关闭,nMOSFET导通。

2.过流保护:当输出电流超过设定值时,固态中间继电器会自动切断输出电路,起到过流保护的作用。

过流保护一般通过电流传感器来实现,当输出电流超过设定值时,电流传感器会检测到异常电流,并将异常信号发送给控制电路,控制电路会将pMOSFET关闭,nMOSFET导通,从而切断输出电路。

3.过温保护:固态中间继电器还具有过温保护功能,当温度超过设定值时,继电器会自动切断输出电路,以保护继电器和其他设备的安全。

过温保护一般通过温度传感器来实现,当温度传感器检测到温度超过设定值时,将异常信号发送给控制电路,控制电路会将pMOSFET关闭,nMOSFET 导通,切断输出电路。

4.输出电流控制:固态中间继电器还可以根据需要对输出电流进行控制。

输出电流控制一般通过控制电路来实现,控制电路可以根据输入信号和输出电流的反馈信号来调节输出电流的大小。

通过以上工作原理,固态中间继电器可以实现对输出电路的精确控制和保护功能。

固态继电器的工作原理及特性

固态继电器的工作原理及特性

固态继电器的工作原理及特性固态继电器(solidstate relay,简称SSR)是把光控晶闸管和发光二极管封装在一起,两者间保证电的隔离,只有光的联系,和继电器里的线圈与接点互相隔离一样,通过发光管的亮和灭就能控制晶闸管电路的通断,其功能与普通电磁继电器一样。

固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外,又把弱电控制信号和强电被控制电路隔离开来,把继电器的功能和优点都体现了出来,同时由克服了继电器的缺点。

一、固态继电器工作原理SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。

在输入端施加合适的控制信号VIN时,P型SSR立即导通。

当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。

Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。

有的公司SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。

当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。

t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。

这个电压将通过双向可控硅内部的结电容,正反馈到栅极。

如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。

单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。

由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。

二、固态继电器的应用固态继电器是由固态元件组成的无触点开关,具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压(越过2.5kv)、低触发电流、开关速度快、可与数字电路巨配,以阻燃型环氧树脂为原料,采用灌封技术,使与外界隔离,具有良好的耐压、防潮、防腐、抗震动等性能。

固态继电器的原理与应用

固态继电器的原理与应用

固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。

它使用半导体材料和电子技术代替传统的机械触点,具有高速、长寿命、可靠性高的特点。

本文将详细介绍固态继电器的工作原理以及常见的应用领域。

一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离,实现开关的闭合和断开。

其主要由输入控制电路、功率放大器和输出控制电路组成。

1.输入控制电路:接收外部的控制信号,将其转化为符合固态继电器要求的控制电压和电流。

2.功率放大器:根据输入控制电路的输出,将信号放大到足以使输出控制电路工作的程度。

3.输出控制电路:根据功率放大器的输出,控制开关的闭合和断开。

通常采用半导体元件,如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。

固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。

当输入控制电路接收到高电平信号时,输出控制电路将产生足够的电压和电流,使开关闭合。

反之,当输入控制电路接收到低电平信号时,输出控制电路将断开开关。

二、固态继电器的应用领域1.交流电源控制:固态继电器可用于对交流电源进行开关控制,可以实现开关控制的快速和精确。

此外,固态继电器还具有无噪音、无电弧和较小的体积等优点。

2.温度控制:固态继电器可以通过控制加热元件的通断来实现对温度的控制。

由于固态继电器没有机械触点,因此不存在接触电阻和开关频次限制的问题,能够实现更高精度的温度控制。

3.光电控制:固态继电器可用于光电开关控制。

光电传感器测量到光信号后,通过固态继电器输出控制信号,实现对光电开关装置的开关控制。

固态继电器对光信号具有极强的适应能力,能够实现高速、高精度的光电开关控制。

4.油压控制:固态继电器可用于对油压机械的控制。

通过接收压力传感器的反馈信号,控制固态继电器的开关状态,实现对油压的精确控制。

5.电力控制:固态继电器可用于电力系统的控制和保护。

它可以实现对电力设备的开关控制、电压调节、电流限制等功能,具有高速和可靠的特点。

固态继电器工作原理

固态继电器工作原理

固态继电器工作原理固态继电器(Solid State Relay,简称SSR)是一种电子开关设备,它没有机械触点,通过半导体器件实现电路的开闭。

相比传统的机械继电器,固态继电器具有速度快、寿命长、可靠性高等优点,广泛应用于控制、自动化和通信等领域。

固态继电器的工作原理可以分为输入控制电路和输出功率电路两个部分。

输入控制电路:固态继电器的输入控制电路通常由光电耦合器和驱动电路组成。

光电耦合器将外部的控制信号电流(通常是低电平电压)转化为被控制的高电平信号电流,实现输入电路与输出电路的电气隔离。

光电耦合器是将输入电路与输出电路隔离的关键元件,它通过光电效应将输入和输出电路隔离开来,避免了输入信号与输出信号的相互干扰。

输出功率电路:固态继电器的输出功率电路通常由半导体开关元件(如三极管、功率MOSFET 等)和负载电路组成。

当输入端的控制信号电流通过光电耦合器传递到输出端时,固态继电器的开关元件导通,使得输出电路与负载电路形成通路,负载电路得以正常工作。

当输入端的控制信号电流断开时,固态继电器的开关元件截断,切断输出电路与负载电路之间的连接。

固态继电器的工作原理主要包括以下几个方面:1. 光电耦合器工作原理:光电耦合器是固态继电器输入控制电路的核心元件,它由发光二极管(LED)和光敏三极管(光电晶体管)组成。

当输入端的控制信号电流流过发光二极管时,LED会发射出一个特定波长的光,该光照射到光敏三极管上,引起光敏三极管发生光电效应。

光电效应会在光敏三极管中产生电流,该电流被放大后用于控制输出端的开关元件。

2. 开关元件的导通和截断:固态继电器的开关元件采用半导体器件,如三极管、功率MOSFET等。

当输入端的控制信号电流通过光电耦合器传递到开关元件时,开关元件的控制端被导通,使得通路闭合,负载电路得以工作。

当输入端的控制信号电流断开时,开关元件的控制端被截断,通路断开,负载电路被切断。

3. 输出电流和负载特性:固态继电器的输出电流是通过开关元件流过负载电路的电流。

固态继电器的工作原理及介绍

固态继电器的工作原理及介绍

固态继电器的工作原理及介绍引言继电器是电气控制系统中常用的一种电器设备,用于控制电路的开关与闭合。

传统的继电器使用电磁线圈和机械触点来实现电路的控制,然而,这种机械式继电器存在着寿命短、易磨损、噪音大等问题。

为了克服这些问题,固态继电器(SSR)应运而生。

本文将介绍固态继电器的工作原理及其应用。

一、固态继电器的原理1. 电气隔离固态继电器采用了半导体器件和光电耦合技术,取代了传统的机械触点。

固态继电器内部包含两个主要部分:输入端和输出端。

输入端与控制电路相连,输出端与被控制电路连接。

输入端使用光电耦合器件将控制信号转化为光信号,通过绝缘隔离技术,使输入和输出端实现了电气隔离,避免了电气干扰和电弧产生。

2. 半导体开关固态继电器的关键部分是半导体开关。

在固态继电器的输出端,通过控制电流的调节,可以使半导体开关从关断状态切换到导通状态,从而实现对被控制电路的开和关。

半导体开关的导通能力较弱,通常用来控制小功率的电路。

如果需要控制大功率的电路,可以通过并联连接多个固态继电器实现。

3. 零电压开关固态继电器采用了零电压开关技术,即在每个周期的交流电压正交点(通过零电压检测电路)切断电流,以降低电流切换时产生的电弧和噪音。

这不仅延长了固态继电器的寿命,还提高了系统的可靠性和稳定性。

二、固态继电器的优势1. 高可靠性固态继电器没有机械活动部件,避免了传统继电器容易磨损和寿命短的问题。

相比之下,固态继电器具有更长的寿命和更高的可靠性。

此外,固态继电器的零电压开关技术还能减轻设备的损耗和维护成本。

2. 低噪音传统的机械继电器在工作时会发出嗒嗒的噪音,而固态继电器无噪音无振动,提供了更加安静的工作环境。

3. 快速响应时间固态继电器由于无机械动作,可以实现快速的开关速度和响应时间,提高了系统的控制精度。

4. 小体积由于固态继电器采用集成化设计,其体积相比传统继电器更小,更容易安装在狭小的空间内。

5. 良好的环境适应性固态继电器采用半导体器件,具有耐振、耐冲击、抗污染等优点,适用于各种恶劣的工作环境。

固态继电器的工作原理

固态继电器的工作原理

固态继电器的工作原理
固态继电器是一种电子开关设备,利用半导体元件实现电流的开关控制。

其工作原理基本如下:
1. 输入控制信号:通过控制端施加合适的电压或电流信号来激活固态继电器。

这个信号可以是数字逻辑信号、模拟信号或者直流电源电压。

2. 激活导通:当输入控制信号施加到固态继电器的控制端时,内部的半导体开关元件(如晶体管)会被导通,从而在载流电路上形成一条通路。

这样,电流就可以经过固态继电器进行流动。

3. 载流控制:固态继电器的负荷电流会经过半导体开关元件进行控制。

一般情况下,固态继电器可以承受高电流和高电压,因此可以被用来控制大功率负荷。

4. 绝缘隔离:固态继电器的输入控制端和输出负载端使用光电隔离技术进行电气隔离,使得控制信号和负载电路之间没有直接的电气连接。

这样可以提高安全性和防止电磁干扰。

5. 长寿命和稳定性:相比于传统的机械继电器,固态继电器没有机械动作部件,因此具有更长的寿命和更高的可靠性。

而且,固态继电器可以在宽温度范围内正常工作。

综上所述,固态继电器的工作原理主要包括输入信号的激活导
通、负载电流的控制、绝缘隔离以及长寿命和稳定性等方面。

它广泛应用于自动化控制、电力系统、通信设备等领域。

固态继电器原理

固态继电器原理

固态继电器原理固态继电器(也称为固态继电器模块)是一种使用半导体器件作为开关元件的继电器。

相比传统的电磁继电器,固态继电器具有更高的速度、更小体积、更长寿命和更低功耗等优点。

固态继电器常用于自动化控制系统、工控设备以及电力电子等领域。

本文将详细介绍固态继电器的原理。

一、固态继电器的构造和工作原理触发电路:触发电路负责将输入信号转换为控制信号。

通常使用的触发电路是基于光电耦合器的,输入信号通过一个光电耦合器的发光二极管(LED)驱动,并通过另一个光电耦合器中的光敏二极管控制输出管脚的状态。

控制器:控制器是固态继电器的核心部分。

当控制信号的输入满足一定条件时,它会通过内部的驱动电路将输出开关电路的触发器切换到导通(ON)或断开(OFF)状态。

开关电路: 开关电路是固态继电器的输出部分。

通常由一对双向触发器和一个双向或单向可控硅(triac或SCR)组成。

当控制信号使触发器切换到导通态时,开关电路导通,电流流过负载。

相反,当控制信号使触发器切换到断开态时,开关电路断开,负载不再接通电流。

二、固态继电器的工作特点1.零电流开关:固态继电器可通过去激活LED来关闭输出开关电路,不需要持续的控制电流。

这意味着固态继电器在保持断开状态时,将几乎没有电流损耗。

这是相比传统电磁继电器的明显优势。

2.高速开关:固态继电器的互感器响应时间非常短,一般在毫秒级别。

这使得固态继电器在需要高速切换的应用中具有非常好的性能。

3.长寿命:固态继电器由于没有机械零件,没有磨损和接触故障的问题。

它们的寿命通常可以达到数百万次的开关操作,大大超过电磁继电器的使用寿命。

4.高电绝缘:固态继电器的输入和输出之间通常具有很高的电绝缘性能。

这是通过使用光电耦合器来实现的,使得固态继电器在高电压和高电流环境下使用时更加安全可靠。

三、固态继电器的应用领域1.自动化控制系统:在自动控制系统中,固态继电器常用于控制各种电机、灯光、加热器等设备。

由于其高速开关和长寿命等特性,可以提高系统的响应速度和可靠性。

什么是固态继电器?固态继电器工作原理及常见问题介绍

什么是固态继电器?固态继电器工作原理及常见问题介绍

什么是固态继电器?固态继电器工作原理及常见问题介绍固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。

用隔离器件实现了控制端与负载端的隔离。

固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

固态继电器工作原理详细介绍SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。

在输入端施加合适的控制信号VIN时,P型SSR立即导通。

当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。

Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。

有的公司SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。

当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。

t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。

这个电压将通过双向可控硅内部的结电容,正反馈到栅极。

如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。

单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。

由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。

固态继电器的应用固态继电器是由固态元件组成的无触点开关,具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压(越过2.5kv)、低触发电流、开关速度快、可与数字电路巨配,以阻燃型环氧树脂为原料,采用灌封技术,使与外界隔离,具有良好的耐压、防潮、防腐、抗震动等性能。

固态继电器的工作原理及作用

固态继电器的工作原理及作用

固态继电器的工作原理及作用固态继电器是一种电子器件,它以固态元件(如光电耦合器、场效应晶体管和二极管等)来代替传统的电磁继电器中的机械触点,能够实现电信号的开关控制。

固态继电器被广泛应用于自动化控制系统、电力电路和通信设备等领域,具有工作稳定、可靠性高、寿命长、体积小等优点。

1.输入电路:输入电路一般由一个光电耦合器组成。

当输入电流流过光电耦合器的发光二极管时,会产生光信号。

光信号经过光隔离后,被光电耦合器内的光敏三极管转换为电流信号。

2.驱动电路:电流信号经过光电耦合器后,进入固态继电器的驱动电路。

驱动电路会根据电流大小进行放大和整形,使得输出电流能够满足控制要求。

3.输出控制:输出控制是固态继电器的核心部分,主要由一对相反极性的二极管和场效应晶体管(MOSFET)组成。

当输入信号有效时,MOSFET会被触发,导通输出负载电流;当输入信号无效时,MOSFET会被关闭,切断输出负载电流。

二极管用于防止负载电流的反向流动,保护输出电路。

1.开关控制:固态继电器能够根据输入信号的变化来控制输出电路的开关状态。

这使得固态继电器可以实现对电路的精确控制,比传统的电磁继电器更加灵活和可靠。

2.电隔离:固态继电器内部的光电耦合器可以实现输入和输出之间的电隔离。

这种电隔离可以减少干扰和噪声的传递,提高系统的稳定性和抗干扰能力。

3.电气性能优化:固态继电器由于采用了固态元件,具有响应速度快、寿命长、可靠性高、抗振动和抗冲击能力强等优点。

同时,固态继电器没有机械触点,不存在接点粘连和烧蚀等问题,可以工作在恶劣的环境条件下。

4.节能环保:固态继电器在工作时不需要消耗电磁线圈的能量,较少产生热量,并且可以精确控制输出电流的大小,减少能耗。

这有助于提高系统的能效性能,保护环境,降低能源消耗。

5.规模化应用:固态继电器可以通过串联和并联等方式灵活应用,具有模块化和规模化应用的能力。

这为系统的设计和维护带来了便利,并且可以在保持性能的同时降低成本。

固态继电器的工作原理和应用范围

固态继电器的工作原理和应用范围

固态继电器的工作原理和应用范围工作原理固态继电器是一种电子开关装置,其工作原理是通过半导体器件控制电路的开关状态。

相比于传统的机械继电器,固态继电器具有更快的响应速度、更小的尺寸、更长的使用寿命和更高的可靠性。

固态继电器的主要工作原理包括以下几个方面:1.光耦隔离:固态继电器使用光耦隔离技术,将输入端和输出端通过光耦隔离元件隔开,可以防止输入端的电气干扰对输出端的影响,提高电路的稳定性和可靠性。

2.触发控制:固态继电器的输入端通过电流或电压的变化来触发装置的开关行为。

当输入端的信号满足触发条件时,固态继电器会将输出端的电路连接或断开,实现对电路的控制。

3.半导体输出:固态继电器的输出端使用半导体器件(如双向可控硅)来实现对电路的开关控制。

这种半导体输出有较低的导通电阻和较高的绝缘电阻,提高了继电器的工作效率和可靠性。

4.过载保护:固态继电器通常具有过载保护功能,当输出端的电流超过额定值时,继电器会自动断开输出端,以保护电路和继电器本身的安全。

应用范围固态继电器广泛应用于各个领域的电路控制和电力控制中。

以下是固态继电器的常见应用范围:1. 工业自动化•数控设备:固态继电器可用于控制数控机床、数控车床、加工中心等设备的电路,实现自动化控制和精确操作。

•自动化生产线:固态继电器可以控制自动化生产线的各个工作部件,如输送带、机械臂、分拣器等,提高生产效率和生产质量。

•焊接设备:固态继电器可用于控制电阻焊接机、大功率脉冲焊接机等,实现精确的焊接操作和工艺控制。

2. 动力控制•电动汽车充电桩:固态继电器可用于电动汽车充电桩中的电力控制,实现对电流和电压的稳定调节,提高充电效率和安全性。

•电动机控制:固态继电器可用于电动机的启动、停止和转向控制,实现对电动机的精确控制和保护。

•照明控制:固态继电器可用于室内外照明系统的开关控制,实现照明的智能化管理和节能控制。

3. 温度控制•温度控制器:固态继电器可用于温度控制器中的温度调节和温控开关,实现对温度的精确控制和保护。

固态继电器原理及应用电路

固态继电器原理及应用电路

固态继电器原理及应用电路固态继电器(Solid State Relay,简称SSR)是一种集电器和控制器为一体的开关装置。

与传统的电磁继电器相比,固态继电器不使用机械组件,而是使用半导体器件来实现开关功能。

固态继电器的原理和应用电路如下:一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。

输入电路通常由一个光电耦合器组成,光电耦合器将外界信号转化为光信号。

输出电路通常由一对串联的晶闸管或三端可控硅器件组成,用于控制电流或电压的通断。

1.输入电路固态继电器的输入电路通常由光电耦合器构成,其作用是将外界的控制信号转换为光信号。

光电耦合器有两个重要的部分,发光二极管(LED)和光敏电阻(光敏晶体管、光敏三极管或光敏场效应晶体管)。

当输入信号电压加到LED两端时,LED就会发光,而光敏电阻(或光敏晶体管等)将光信号转化为电流信号,以操控输出电路。

2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。

晶闸管和三端可控硅器件都是一种半导体器件,在输入控制信号的作用下,可以实现电流或电压的通断控制。

晶闸管的输出电流由其控制极的控制电流决定,三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。

3.隔离电路为了保证输入电路和输出电路之间的电气隔离,防止输入和输出端引脚之间的电气回路,固态继电器通常会设计隔离电路,用于隔离输入电路和输出电路。

二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中,固态继电器可应用于PLC、DCS等工控系统中。

它可以实现工业设备的自动化控制和信号处理,提高生产效率和安全性。

4.电子仪器总结:固态继电器是一种通过半导体器件实现开关功能的继电器。

它不使用机械组件,具有抗震动和抗振动的特点,适用于各种电力控制和信号处理系统。

其原理主要涉及输入电路和输出电路,通过光电耦合器将外界信号转换为光信号,再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。

固态继电器工作原理及使用应注意事项

固态继电器工作原理及使用应注意事项

固态继电器工作原理及使用应注意事项固态继电器的工作原理:固态继电器它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。

固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关;是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。

固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

优点缺点:1、优点(1)高寿命,高可靠:固态继电器没有机械零部件,由固体器件完成触点功能,由于没有运动的零部件,因此能在高冲击,振动的环境下工作,由于组成固态继电器的元器件的固有特性,决定了固态继电器的寿命长,可靠性高。

(2)灵敏度高,控制功率小,电磁兼容性好:固态继电器的输入电压范围较宽,驱动功率低,可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。

(3)快速转换:固态继电器因为采用固体器件,所以切换速度可从几毫秒至几微秒。

(4)电磁干扰小:固态继电器没有输入“线圈”,没有触点燃弧和回跳,因而减少了电磁干扰。

大多数交流输出固态继电器是一个零电压开关,在零电压处导通,零电流处关断,减少了电流波形的突然中断,从而减少了开关瞬态效应。

2、缺点(1)导通后的管压降大,可控硅或双向控硅的正向降压可达1~2V,大功率晶体管的饱和压降也在1~2V之间,一般功率场效应管的导通电阻也较机械触点的接触电阻大。

(2)半导体器件关断后仍可有数微安至数毫安的漏电流,因此不能实现理想的电隔离。

固态继电器(3)由于管压降大,导通后的功耗和发热量也大,大功率固态继电器的体积远远大于同容量的电磁继电器,成本也较高。

(4)电子元器件的温度特性和电子线路的抗干扰能力较差,耐辐射能力也较差,如不采取有效措施,则工作可靠性低。

固态继电器工作原理

固态继电器工作原理

固态继电器工作原理
1.输入电路:固态继电器的输入电路通常由一个发射二极管、一个光电耦合器和一个输入控制电阻组成。

当输入信号施加在发射二极管上时,二极管会发射光束到光电耦合器中。

2.光电耦合器:光电耦合器由光敏二极管和输出触发器晶体管(MOSFET)组成。

光敏二极管接收到二极管发射的光束后,其光电流将引起输出触发器晶体管的导通。

3. 输出控制电路:固态继电器的输出控制电路由触发器晶体管和输出器件(Triac或MOSFET)组成。

当输出触发器晶体管导通时,输出器件的控制极会受到一定的电压或电流,从而实现开关状态的控制。

4. 输出器件:固态继电器的输出器件通常使用Triac或MOSFET。

当输出控制电路中的触发器晶体管导通时,将会引起输出器件的导通,电流将流过输出器件,并从电源端向负载(例如灯具、电机等)传输。

1.高可靠性:固态继电器无机械部件,没有机械接触和击穿现象,减少了继电器的故障率和振动噪音。

2.快速开关:固态继电器的开关速度快,一般在纳秒到微秒级别,远远快于传统继电器的毫秒级别,适用于精确的控制系统。

3.体积小:由于采用半导体器件,固态继电器的体积相对较小,便于安装和布线。

4.超长寿命:固态继电器的寿命长达数百万次开关,远远超过传统继电器的寿命。

值得注意的是,固态继电器也有一些局限性:
1.由于输出器件的导通电阻较大,其能力限制了固态继电器的工作范围和负载能力。

2.高温环境下,固态继电器的性能可能会受到一定的影响。

总的来说,固态继电器通过光电耦合器和半导体器件实现了信号的转换和控制,具有快速、可靠和长寿命的特点,广泛应用于自动化控制和电力电子领域。

固态继电器的工作原理

固态继电器的工作原理

固态继电器的工作原理
固态继电器是一种新型的电气开关设备,它与传统的机械继电器相比,具有体
积小、寿命长、响应速度快等优点,因此在工业控制、电力系统、家用电器等领域得到了广泛的应用。

那么,固态继电器是如何工作的呢?接下来,我们将详细介绍固态继电器的工作原理。

固态继电器是一种由固态电子器件构成的电气开关。

它的核心部件是一对光耦
合器和三端可控硅。

在固态继电器中,输入端的控制信号通过光耦合器转换成光信号,再由光耦合器输出的光信号来控制三端可控硅的导通和截止,从而实现对负载电路的控制。

在固态继电器的工作过程中,当输入端施加控制信号时,光耦合器会产生相应
的光信号,这个光信号会激发三端可控硅,使其导通,从而使得负载电路得以通电。

而当输入端的控制信号消失时,光耦合器不再产生光信号,三端可控硅不再被激发,负载电路则断开电源。

固态继电器的工作原理可以简单归纳为,控制信号转换成光信号,光信号控制
三端可控硅的导通和截止,从而实现对负载电路的开闭。

这种工作原理使得固态继电器在实际应用中具有了很多优势,比如响应速度快、寿命长、可靠性高等特点。

总的来说,固态继电器的工作原理是基于光耦合器和三端可控硅的配合,通过
控制信号转换成光信号,再由光信号控制三端可控硅的导通和截止,实现对负载电路的控制。

这种工作原理使得固态继电器在电气控制领域得到了广泛的应用,为电气控制系统的自动化和智能化提供了重要的支持。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

固态继电器工作原理解

Document number:PBGCG-0857-BTDO-0089-PTT1998
杭州国晶
固态继电器(SSR)与机电继电器相比,是一种没有机械运动,不含运动零件的继电器,但它具有与机电继电器本质上相同的功能。

SSR是一种全部由固态电子元件组成的无触点开关元件,他利用电子元器件的点,磁和光特性来完成输入与输出的可靠隔离,利用大功率三极管,功率场效应管,单项可控硅和双向可控硅等器件的开关特性,来达到无触点,无火花地接通和断开被控电路。

固体继电器的工作原理
固体继(SolidStateRelaySSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。

它可以实现用微弱的控制信号(几毫安到几十毫安)控制0.1A直至几百A电流负载,进行无触点接通或分断。

固体继是一种四端器件,两个输入端,两个输出端。

输入端接控制信号,输出端与负载、串联,SSR实际是一个受控的电力电子开关,其等效电路如图。

由于固体继具有高稳定、高可靠、无触点及寿命长等优点,广泛应用在电动机调速、正反转控制、调光、家用、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。

固体继的工作原理
固体继与通常的电磁继不同:无触点、输入电路与输出电路之间光(电)隔离、由分立元件.半导体微电子电路芯片和电力电子器件组装而成,以阻燃型环氧树脂为原料,采用灌封技术持其封闭在外壳中、使与外界隔离,具有良好的耐压、防腐、防潮抗震动性能。

固体继由输入电路、驱动电路和输出电路三部分组成。

这里仅以应用较多的交流过零型固体继为例,介绍其工作原理。

该电路采用了过零触发技术,具有电压过零时开启,负裁电流过零时关断的特性,在负载上可以得到一个完整的正弦波形,因此电路的射频干扰很小。


电路由
信号输
人电路、零电压检测控制电路、工作指示电路、双向晶闸管控制电路和吸收电路几部分组成。

采用了光电耦合器GD作为输入电路和输出电路之间的隔离元件,VD是防止Vin正负接反烧坏GD。

电路工作过程:当无输入信号时,GD中的光敏三极管裁止,VT1是交流电压零点检测器,通过R3获得基极电流而饱和导通,将VTH的门极箝在低电位而处于关断状态。

当有输入信号时,光敏三极管导通,此时VTH的状态由VT1决定,如此电压大于过零电压时,分压器R3、R2的分压点P电压大于VBE1,VT1饱和导通,SCR门极因箝位在低电位而截止,TR的门极因没有触发脉冲而处于关断状态。

只有当电压小于过零电压,P点电压小于VBE1时G1截止,SCR门极获得触发信号而导通。

在TR的门极获得触发脉冲,TR就导通.从而接通负载。

当输入信号关断后GD中的光敏三极管截止,G1饱和导通使SCR门极箝位在低电位而关断,但是此时TR仍保持导通状态,负载上仍有电流流过,直到负载电流随VAC减小到小于双向晶闸管TR的维持电流后才会自行关断,切断负载。

由于触发信号方式不同,AC—SSR还分为过零型触发(Z型)和非过零型或随机型(P型)触发两种,如图为其工作波形图。

可见过零型和非过零型之间的区别主要在于负载交流电流导通的条件。

过零型在输入信号Vin施加的t1时刻,由于此时电压处在非过零区,其输出端不导通,只有当电压到达过零区t2时,输出端负载中才有电流流过。

而非过零型在输入信号Vin施加的t1时刻,不管电压处在什么状态,负载立刻导通。

这两种类型的固体继关断条件则相同。

相关文档
最新文档
