管道焊接质量通病防治

管道焊接质量通病防治管道焊接是工业生产中常见的一种连接方式，它在各个行业中都有广泛应用。

然而，由于焊接工艺的不同和操作技术的差异，管道焊接质量问题也时常出现。

本文将从管道焊接质量的通病出发，探讨其防治方法，以期提高管道焊接质量。

一、焊缝质量不达标焊缝是管道焊接中最关键的部分，其质量直接影响到管道的使用寿命和安全性。

常见的焊缝质量问题包括焊缝裂纹、夹渣、气孔等。

焊缝裂纹是由于焊接过程中产生的应力超过了焊缝的承载能力所致，可以通过合理控制焊接工艺参数和采用合适的焊接材料来避免。

夹渣是指焊缝中夹杂有焊渣，会导致焊缝强度降低，应通过严格清理焊缝表面和合理选择焊接材料来解决。

气孔是由于焊接过程中未能将焊缝区域的气体排除干净造成的，可通过增加焊接电流和焊接速度来减少气孔产生的可能性。

二、焊接变形严重焊接过程中，由于热应力的作用，管道往往会出现变形现象。

焊接变形严重会导致管道的尺寸不符合要求，使得管道无法正常安装和使用。

为了防止焊接变形，可以采用预热和后热处理的方法。

预热可以减少焊接过程中的热应力，后热处理可以通过加热焊缝区域使其重新回复到正常状态。

三、焊接接头强度不足管道焊接中，焊接接头是连接管道的关键部位，其强度直接影响到管道的使用安全。

常见的焊接接头强度不足问题包括焊缝处裂纹、焊缝处低于母材强度等。

为了提高焊接接头的强度，可以采用多道次焊接的方法，增加焊缝的强度。

此外，还应选择合适的焊接材料，并严格控制焊接工艺参数，以确保焊接接头的质量。

四、焊接质量检验不合格管道焊接完成后，需要对焊缝进行质量检验。

常见的焊接质量检验方法包括目视检查、射线检测和超声波检测等。

然而，在实际生产中，由于操作不规范或设备不完备，很多焊接质量检验结果不合格。

为了提高焊接质量检验的准确性，应加强对焊接操作人员的培训和技术指导，确保其具备良好的技术素质和操作能力。

同时，还应配备先进的检测设备，以提高焊接质量检验的精度和效率。

管道焊接质量问题是影响管道使用寿命和安全性的重要因素。

管道工程中的质量通病及预防措施

管道工程中的质量通病及预防措施概述管道工程的质量问题对于工程项目的安全和可靠运行至关重要。

本文将介绍一些常见的管道工程质量通病，并提出相应的预防措施。

一、管道焊接质量问题及预防措施1. 焊缝质量不合格：焊缝质量不合格可能导致渗漏和断裂等问题。

预防措施包括严格控制焊接操作，使用适当的焊接材料和技术，以及进行焊接质量检测和评估。

二、管道检测及试验质量问题及预防措施1. 检测不及时：管道的检测不及时可能导致隐患无法被发现和解决。

预防措施包括建立完善的检测计划，并按时进行管道检测，及时发现并修复问题。

2. 试验不完善：试验环节不完善可能导致管道的使用风险增加。

预防措施包括制定全面的试验方案，保证试验的覆盖范围和准确性。

三、管道安装质量问题及预防措施1. 安装误差：管道安装过程中的误差可能导致管道连接不牢固，或者管道走向不正等问题。

预防措施包括精确测量和定位，确保管道的准确安装。

2. 管道支撑不稳：管道支撑不稳可能导致管道振动和破坏。

预防措施包括选择合适的管道支撑材料和技术，确保管道的稳定性。

四、管道材料质量问题及预防措施1. 材料腐蚀：材料腐蚀可能导致管道的损坏和泄漏。

预防措施包括选择耐腐蚀材料，加强管道防腐工作，并定期进行材料腐蚀检测和维护。

结论针对管道工程中常见的质量通病，采取相应的预防措施是确保管道工程安全和可靠运行的关键。

在管道焊接、检测试验、安装和材料选择等方面，都需要严格控制和管理，以确保管道工程的质量和可靠性。

以上仅为概述，具体实施中还需要根据具体情况进行详细分析和制定相应措施。

钢筋焊接工程质量通病防治

钢筋焊接工程质量通病防治、钢筋闪光对焊未焊透1.1 现象焊口局部区域未能相互结晶，焊合不良，接头镦粗变形量很小，挤出的金属生刺很不均匀，多集中于焊口，并产生严重的胀开现象；从断口上可看到如同有氧化膜的粘合面存在。

1.2 防（1）适当限制连续闪光焊工艺的使用范围；（2）重视预热作用，掌握预热要领，力求扩大沿焊件纵向的加热区域，减小温度梯度；（3）采用正常的烧化过程，使焊件获得符合要求的温度分布，尽可能平整的端面及比较均匀的熔化金属层，为提高接头质量创造良好条件。

具体作法是：第一，选择合适的烧比留量，保证烧化过程有足够的延续时间。

当采用（闪光预热闪光焊）工艺时，一次烧化留量等于钢筋端部不平度加上断料时刀口严重压伤区段，二次烧化留量宜不小于8mm，当采取连续闪光焊工艺时，其烧化留量相当于上述两次烧化留量之和。

第二，采取变化的烧化速度，保证烧化过程具有慢快更快的非线性加速度方式，平均烧化速度一般可取为2mm/s。

当钢筋直径大于25mm时，因沿焊件截面加热的均衡性减慢，烧化速度应略微降低；（4）避免采用过高的变压器级数施焊，以提高加热效果。

1.3治对不符合要求的全部返工重焊。

2、钢筋闪光对焊接头弯折或偏心2.1 现象接头处产生弯折，折角超过规定或接头处偏心，轴线偏移大于0.1d或2mm。

2.2 防（1）钢筋端头弯曲时，焊前应予以矫直或切除；（2）保持电极的正常外形，变形较大时应及时修理或更新，安装时应力求位置准确；（3）夹具如因磨损晃动较大，应及时维修；（4）接头焊毕，稍冷却后再小心移动钢筋。

质量通病防治手册地面与楼面篇2.3治对不符合要求的全部返工重焊。

3、电渣压力焊接头偏心和倾斜3.1 现象弯折角度大于40，轴线偏听偏移大于0.1d或2mm。

3.2防（1）钢筋端部歪扭和不直部分应事先矫正或切除，端部歪扭的钢筋不得焊接；（2）两钢筋夹持于夹内，上下应同心，焊接过程中，上钢筋应保持垂直和稳定；（3）夹具的滑杆和导管之间如有较大间隙，造成夹具上下不同心时，应修理后再用；（4）钢筋下送加压时，顶压力要恰当；⑤焊接完成后，不能立即卸下夹具，应在停焊后约两分钟再卸夹具，以免钢筋倾斜。

焊接工程上存在的质量通病(附图、原因、防治措施)

凡是肉眼或者低倍放大镜能看到的且位于焊缝表面的缺陷, 如咬边(咬肉)、焊瘤、弧坑、表面气孔、夹渣、表面裂纹、焊缝位置不合理等称为外部缺陷;而必须用破坏性试验或者专门的无损检测方法才干发现的内部气孔、夹渣、内部裂纹、未焊透、未溶合等称为内部缺陷.但常见的多是焊后不清理焊渣和飞溅物以及不清理的焊疤。

1.1 现象：焊缝在检查中焊缝的高度过大或者过小;或者焊缝的宽度太宽或者太窄,以及焊缝和母材之间的过渡部位不平滑、表面粗糙、焊缝纵、横向不整齐，还有在角焊缝部位焊缝的下凹量过大。

1。

2.1 焊缝坡口加工的平直度较差，坡口的角度不当或者装配间隙大小不均等而引起的。

1。

2。

2 焊接中电流过大，使焊条熔化过快，控制焊缝成形艰难，电流过小，在焊接引弧时会使焊条产生“粘合现象”, 造成焊不透或者焊瘤。

1.2。

3 焊工操作熟练程不够,运条方法不当,如过快或者过慢，以及焊条角度不正确。

1。

2。

4 埋弧自动焊过程，焊接工艺参数选择不当。

1。

3.1 按设计要求和焊接规范的规定加工焊缝坡口,尽量选用机械加工以使坡口角度和坡口边缘的直线度和坡口边缘的直线度达到要求，避免用人工气割、手工铲削加工坡口。

在组对时,保证焊缝间隙的均匀一致，为保证焊接质量打下基础。

1。

3.2 通过焊接工艺评定，选择合适的焊接工艺参数.1。

3.3 焊工要持证上岗，经过培训的焊工有一定的理论基础和操作技能.1.3.4 多层焊缝在焊接表面最后一层焊缝是,在保证和底层熔合的条件下,应采用比各层间焊接电流较小，并用小直径(φ2.0mm~3.0mm)的焊条覆面焊。

运条速度要求均匀，有节奏地向纵向推进,并作一定宽度的横向摆动，可使焊缝表面整齐美观.2。

1 现象：焊接时的电弧将焊缝边缘熔出的凹陷或者沟槽没有得到熔化金属的补充而留下缺口。

过深的咬边会使焊接接头的强度减弱，造成局部应力集中,承载后会在咬边处产生裂纹。

主要是焊接电流过大，电弧过长，焊条角度掌握不合适和运条的速度不当以及焊接终了焊条留置长度太短等而形成咬边.普通在立焊、横焊、仰焊时是一种常见缺陷。

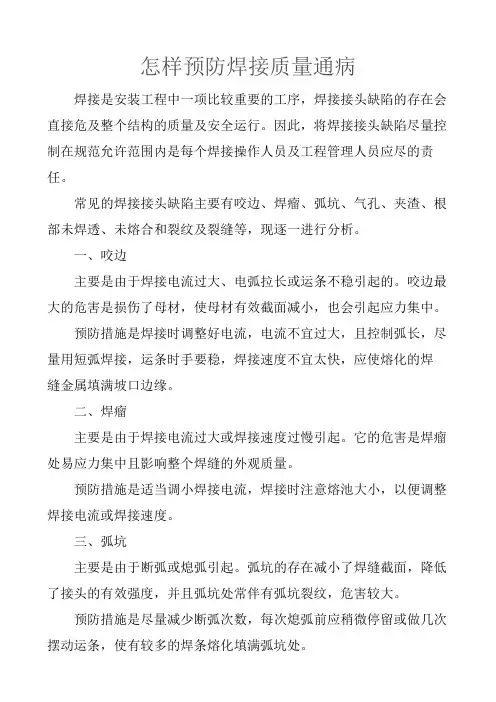

怎样预防焊接质量通病

怎样预防焊接质量通病焊接是安装工程中一项比较重要的工序，焊接接头缺陷的存在会直接危及整个结构的质量及安全运行。

因此，将焊接接头缺陷尽量控制在规范允许范围内是每个焊接操作人员及工程管理人员应尽的责任。

常见的焊接接头缺陷主要有咬边、焊瘤、弧坑、气孔、夹渣、根部未焊透、未熔合和裂纹及裂缝等，现逐一进行分析。

一、咬边主要是由于焊接电流过大、电弧拉长或运条不稳引起的。

咬边最大的危害是损伤了母材，使母材有效截面减小，也会引起应力集中。

预防措施是焊接时调整好电流，电流不宜过大，且控制弧长，尽量用短弧焊接，运条时手要稳，焊接速度不宜太快，应使熔化的焊缝金属填满坡口边缘。

二、焊瘤主要是由于焊接电流过大或焊接速度过慢引起。

它的危害是焊瘤处易应力集中且影响整个焊缝的外观质量。

预防措施是适当调小焊接电流，焊接时注意熔池大小，以便调整焊接电流或焊接速度。

三、弧坑主要是由于断弧或熄弧引起。

弧坑的存在减小了焊缝截面，降低了接头的有效强度，并且弧坑处常伴有弧坑裂纹，危害较大。

预防措施是尽量减少断弧次数，每次熄弧前应稍微停留或做几次摆动运条，使有较多的焊条熔化填满弧坑处。

四、气孔产生气孔的因素较多，如焊条未按规定烘干；母材除锈不彻底；焊接电压不稳；弧长过长产生气孔等。

气孔的存在使焊缝截面减小，金属内部组织疏松，应力易集中，也易诱发裂纹等更严重的缺陷。

预防措施是在焊接前应按要求烘干焊条，清理坡口及母材表面的油污、锈迹；注意天气的变化，刮风、下雨要有遮挡措施；焊接时选择适当的电流及焊接速度。

五、夹渣夹渣一般是由于熔池冷却过程中非金属物质如焊条药皮中某些高熔点组分、金属氧化物等来不及浮出熔池表面而残留在焊缝金属中引起的。

其危害是影响了焊缝金属的致密性及连贯性，易引起应力集中。

预防措施是焊接前应严格清理母材坡口及附近的油污、氧化皮等，多层焊时彻底清理前一道焊缝留下的熔渣。

焊接时选择适当的焊接参数，运条稳定，注意观察熔池，防止焊缝金属冷却过快。

焊接质量通病总结

焊接质量缺陷得产生原因与预防一、气孔主要原因:一就是焊工施焊过程中不认真,焊接电流过大,电弧过长,焊条运行速度过快,熔池反应不充分冷却过快;二就是焊条烘焙不符要求,现场保管不妥或存放时间过长;三就是焊缝清理不彻底与间隙过大;四就是母材潮湿或因制造周期长而导致接头锈蚀严重。

防止措施:焊接过程中要仔细观察熔池情况,发现缺陷立即处理;采用合适得焊接电流与焊接速度,采用短弧焊接;焊条使用前,应按规定要求进行烘烤,合格焊条保温桶。

不得使用药皮开裂、剥落、变质、偏芯或焊芯锈蚀得焊条。

焊接前,对焊丝、母材坡口及两侧进行清理,彻底去除油污、铁锈等物。

焊接时,应有可靠得防风、防雨措施,管内不得有穿堂风。

氩弧焊时,使用高纯度氩气,母材潮湿锈蚀进行适当得预热。

二、夹渣主要原因有:一就是施焊过程中焊层间清渣不彻底,表面有杂质;二就是焊道表面污渍杂质清理不干净,焊缝坡口角度过小;三就是焊条运行过快,熔池冷却速度快,熔渣来不及浮出表面,四就是母材与焊条受潮等。

防止措施:彻底清量母材坡口表面及附近区域得铁锈、油污等污物。

多层道焊时,层间清理要彻底,选择适当得焊接规范,使熔池足以使熔渣充分浮出。

正确运条,始终保持熔池清晰可见,促进熔渣与铁水良好分离,选用符合要求得焊接材料与适当预热。

三、未焊透主要原因:一个就是焊接坡口角度过小,钝边太厚,间隙太小,在一个就就是焊接电流使用不合理,过小得电流,焊接速度快输入得焊接线能量不够,无法良好得融化焊缝母材,钝边坡口未熔化,造成未焊透。

防止措施:控制焊口坡口尺寸,符合要求,选择合适得焊接电流与焊接速度。

焊接时要经常从焊缝间隙中观察背面溶合情况,及时消除缺陷或调整焊接参数。

四、未熔合电弧焊方面主要原因:焊接线能量过小,焊条偏芯或操作不当,使电弧偏于坡口侧,使母材或前焊道未被熔化而被熔化金属覆盖。

母材坡口或前一焊道表面有锈斑或未清理净得熔渣等脏物时,焊接温度不够未能将共熔化结合。

过小得焊接电流,焊接时电弧偏吹,药皮铁水分离不清都会造成焊缝外部得未熔合,防止措施:操作时要注意焊条得角度,运条摆动要适当,注意坡口两侧得熔化情况。

钢筋焊接质量通病与防治措施

钢筋焊接质量通病与防治措施
1）严格控制焊接工艺参数，避免过高的焊接温度和焊接
速度过快。

2）焊接前应对钢筋表面进行清洗和预热，以减少气体和
杂质的存在。

3）选择质量可靠的焊接材料和设备，确保焊接质量。

4）进行焊接后的检查和测试，及时发现并修补裂纹和气
孔缺陷。

5）加强焊接工人的培训和管理，提高焊接技能和质量意识。

为了防止钢筋和焊条出现裂纹，我们需要选择符合要求的质量，并且采用合理的焊接参数和次序。

在进行负温焊接时，我们需要确保环境温度不低于-20℃，并采取控温循环焊接，
必要时采用挡风、防雪、焊前预热、焊后缓冷或热处理等措施。

此外，我们还需要注意防止刚焊完的接头碰到雨雪，以免产生裂纹。

3）、焊接过程中，应注意控制焊接热量，避免过热或过冷，保证焊接质量。

同时，要严格按照焊接工艺规范执行，确保焊接质量满足设计要求。

4）、在焊接接头时，应将焊缝清理干净，确保焊接质量。

焊接接头前，应对接头进行检查和试验，确保接头质量符合要求。

同时，还应注意保护焊接接头，避免接头受到外力损坏。

为了保证焊接质量，我们需要控制焊接热量，避免过热或过冷。

同时，我们需要严格按照焊接工艺规范执行，以确保焊接质量满足设计要求。

在焊接接头时，我们需要确保焊缝清理干净，并且在焊接接头前进行检查和试验，以确保接头质量符合要求。

此外，我们还需要注意保护焊接接头，避免接头受到外力损坏。

焊接施工质量通病及预防措施

焊接施工质量通病及预防措施
引言
焊接是一项重要的工艺，在各个行业和领域都有广泛应用。

然而，由于施工过程中存在一些常见问题，导致焊接施工质量不达标。

本文将介绍焊接施工质量通病及相应的预防措施，以帮助提高焊接
施工质量。

焊接施工质量通病及预防措施
1. 焊缝质量不良
- 问题：焊缝出现气孔、夹渣、裂纹等缺陷。

- 预防措施：确保焊接材料的干燥、清洁，控制焊接参数，加
强操作技能，检测焊缝质量。

2. 焊接变形
- 问题：焊接后工件出现形状变化，影响尺寸和结构。

- 预防措施：在焊接前进行合理的定位和固定，采用适当的焊
接顺序，进行加热或预加热措施。

3. 焊接应力集中
- 问题：焊接过程中生成的应力在结构中集中，导致裂纹和变形。

- 预防措施：进行焊前和焊后的应力分析，采用合适的焊接顺序和方法，减少应力集中的可能性。

4. 焊接材料选择不当
- 问题：使用不合适的焊接材料，导致焊接强度不达标。

- 预防措施：根据焊接部件的材料和要求，选择合适的焊接材料，确保焊接强度和质量。

5. 缺乏焊接工艺控制
- 问题：没有严格的焊接工艺控制，导致施工过程中的质量问题。

- 预防措施：建立完善的焊接工艺控制程序，进行焊接参数的控制和记录，加强施工中的质量监控。

结论
通过理解焊接施工质量通病及相应的预防措施，我们可以提高焊接施工的质量和效率。

合理的材料选择、焊接工艺控制和质量监控将有助于降低焊接缺陷的发生频率，提升焊接结构的耐久性和安全性。

钢筋焊接质量通病与防治措施

钢筋焊接质量通病与防治措施钢筋焊接中常见的焊接缺陷有两种：一种是外部缺陷，另一种是内部缺陷。

有的缺陷既可能存在于外部，也可能存在于内部，，如气孔裂纹等。

1、焊缝尺寸偏差现象：帮条及搭接接头焊缝长度不足，帮条沿接头中心线方向纵向偏移；接头处钢筋轴线弯折和偏移；焊缝尺寸不足或过大。

产生的危害：接头处机械性能达不到设计要求的程度，接头处两钢筋受力线不在一条直线上，产生不加应力。

防治措施：（1）、钢筋下料和配料应有专人进行，检查合格后方准予焊接。

（2）、焊接过程中应精心操作。

（3）、预埋件钢筋的相对位置应严格控制。

2、焊缝成形不良现象：焊缝表面凹凸不平，宽窄不均。

危害：此缺陷易产生应力集中，对承受动载不利。

防治措施：（1）、选择合适的焊接参数。

（2）、要求焊工精心操作。

（3）、仔细清渣后精心补焊一层。

3、未焊透或夹渣现象：焊缝金属和钢筋之间有局部为熔合，便会产生未焊透的现象。

根据未焊透的部位不同，分为根部未焊透、边缘未焊透和层间未焊透等情况。

焊缝金属中存在块状或弥散状非金属夹渣物。

危害：搭接焊缝强度不够。

防治措施：（1）、钢筋坡口加工应由专人负责进行，不得采用电弧切割；气割熔渣及氧化铁皮焊前需清除干净；合理选择焊条直径、焊接电流及放慢焊接速度等来预防未焊透。

（2）、采用焊接工艺性能好的焊条，正确选择焊接电流；焊接时必须将焊接区域内的赃物清除干净。

多层焊接时，应层层清除焊渣。

施焊中应适当将电弧拉长，利于用电弧热量和吹力将熔渣吹到旁边或后边来预防夹渣。

（3）、焊接过程中发现钢筋有赃物或焊接上有熔渣，焊接到该处应将电弧适当拉长，并稍作停留，使该处融化范围扩大，以便把赃物或熔渣再次融化吹走，直至形成清亮熔池为止。

（4）、未焊透应铲除重焊。

4、电弧烧伤钢筋表面现象：钢筋表面局部有缺肉或凹坑。

危害：对钢筋有严重的脆化作用，往往是发生脆性破坏的起点。

防治措施：（1）、精心操作（2）、不得在非焊接区域引燃电弧（3）、避免带点金属与钢筋相碰引起电弧。

钢筋焊接通病

六、钢筋6.2、钢筋焊接质量通病及防治6.2.1、钢筋闪光对焊6.2.1.1、未焊透1、现象焊口局部区域未能相互结合,焊合不良,接头镦粗,变形量很小,挤出的金属毛刺极度不均匀,多集中于焊口上部,并产生严重胀开现象。

6.2.1.2、焊口氧化1、现象一种状态是焊口局部区域为氧化膜所覆盖,呈光滑面状态,另一种情况是焊口四周强烈氧化,失去金属光泽,呈现发黑状态。

6.2.1.3、焊口脆断1、现象在低应力状态下,接头处发生无预兆的突然断裂。

脆断可分为淬硬脆断、过热脆断和烧伤脆断几种情况,以断口齐平、晶粒很细为特征。

6.2.1.4、焊接处烧伤1、现象钢筋端头与电极接触处,在焊接时产生熔化状态,这是不可忽视的危险缺陷,极易发生局部脆性断裂,其断口齐平,呈放射性条纹状态。

6.2.1.5、接头弯折或偏心1、现象接头处产生弯折,折角超过规定值,大于4 ,或接头处偏移,轴线偏移大于0. 1 d 或2 mm。

6.2.2、钢筋点焊6.2.2.1、焊点脱点1、现象钢筋点焊制品焊点周界熔化铁浆不饱满,如用钢筋轻轻撬打或将钢筋点焊制品举至地面1 m 高使其自然落地,即可产生焊点分离现象。

6.2.2.2、焊点过烧1、现象钢筋焊接区上、下电极与钢筋表面接触处均有烧伤,焊点周界熔化铁浆外溢过大,而且毛刺较多,焊点处钢筋呈现蓝黑色。

6.2.2.3、钢筋焊点冷弯脆断1、现象焊接制品冷弯时在接近焊点处脆断。

6.2.3、钢筋电弧焊6.2.3.1、焊缝成形不良1、现象焊缝表面凹凸不平,宽窄不匀,这种缺陷对静载强度影响不大,但容易产生应力集中,对承受动载不利。

6.2.3.2、咬边1、现象焊缝与钢筋交界处烧成缺口没有得到熔化金属的补充,特别是直径较小钢筋的焊接及坡口焊中,上钢筋很容易发生此种情况。

6.2.3.3、电弧烧伤钢筋表面1、现象已焊钢筋表面局部有缺肉或凹坑。

电弧烧伤钢筋表面对钢筋有严重的脆化作用,往往是发生脆性断裂的根源。

6.2.3.4、夹渣1、现象在被焊金属的焊缝中存在块状或弥散状非金属夹渣物,影响焊缝强度。

焊接质量通病总结

焊接质量缺陷的产生原因与预防一、气孔主要原因：一是焊工施焊过程中不认真，焊接电流过大，电弧过长，焊条运行速度过快，熔池反应不充分冷却过快；二是焊条烘焙不符要求，现场保管不妥或存放时间过长；三是焊缝清理不彻底和间隙过大；四是母材潮湿或因制造周期长而导致接头锈蚀严重。

防止措施：焊接过程中要仔细观察熔池情况，发现缺陷立即处理；采用合适的焊接电流和焊接速度，采用短弧焊接；焊条使用前，应按规定要求进行烘烤，合格焊条保温桶。

不得使用药皮开裂、剥落、变质、偏芯或焊芯锈蚀的焊条。

焊接前，对焊丝、母材坡口及两侧进行清理，彻底去除油污、铁锈等物。

焊接时，应有可靠的防风、防雨措施，管内不得有穿堂风。

氮弧焊时，使用高纯度氮气，母材潮湿锈蚀进行适当的预热。

二、夹渣主要原因有：一是施焊过程中焊层间清渣不彻底，表面有杂质；二是焊道表面污渍杂质清理不干净，焊缝坡口角度过小；三是焊条运行过快，熔池冷却速度快，熔渣来不及浮出表面，四是母材和焊条受潮等。

防止措施：彻底清量母材坡口表面及附近区域的铁锈、油污等污物。

多层道焊时，层间清理要彻底，选择适当的焊接规范，使熔池足以使熔渣充分浮出。

正确运条，始终保持熔池清晰可见，促进熔渣与铁水良好分离，选用符合要求的焊接材料和适当预热。

三、未焊透主要原因：一个是焊接坡口角度过小，钝边太厚，间隙太小，在一个就是焊接电流使用不合理，过小的电流，焊接速度快输入的焊接线能量不够，无法良好的融化焊缝母材，钝边坡口未熔化，造成未焊透。

防止措施：控制焊口坡口尺寸，符合要求，选择合适的焊接电流和焊接速度。

焊接时要经常从焊缝间隙中观察背面溶合情况，及时消除缺陷或调整焊接参数。

四、未熔合电弧焊方面主要原因：焊接线能量过小，焊条偏芯或操作不当，使电弧偏于坡口侧，使母材或前焊道未被熔化而被熔化金属覆盖。

母材坡口或前一焊道表面有锈斑或未清理净的熔渣等脏物时，焊接温度不够未能将共熔化结合。

过小的焊接电流，焊接时电弧偏吹，药皮铁水分离不清都会造成焊缝外部的未熔合，防止措施：操作时要注意焊条的角度，运条摆动要适当，注意坡口两侧的熔化情况。

焊接质量通病及防治

焊接质量通病及防治1、产生焊接缺陷原因：1.1咬边：是焊脚处因焊接而造成的沟槽，产生咬边主要原因有焊接电流过大,电弧太长、焊接速度太快及运条操作不当等。

1.2焊瘤：是焊接过程中，熔化金属流溢到焊缝之外的未熔化的，在母材上而形成的金属瘤。

1。

3裂纹：焊接裂纹有热裂纹和冷裂纹等，在焊接过程中，焊条和热影响区金属冷却到固定相线附近的高温时产生的裂纹，冷裂纹是焊接接头冷却到较低温度下时产生的裂纹.为了防止裂纹产生，坡口及两侧的锈与油必须清除,采取措施减小焊接应力，不准用未经烘干的焊条，焊接前预热及焊后加热来达到预防裂纹的缺陷在焊缝中出现。

1。

4气孔和缩孔:气孔是焊缝熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。

产生气孔的原因有焊条受潮或未烘干，坡口及附近两侧有锈、水、油污而未清除干净、焊接电流过大或过小，电弧长度太长以至熔池保护不良，焊接速度过快等。

缩孔是熔化金属在凝固过程中缩而产生的残留在焊缝中的孔穴。

1.5夹杂和夹渣:夹杂是残留在焊缝金属中由冶金反应产生的非金属夹杂和氧化物，夹渣则是残留在焊留在焊缝中的熔渣。

产生夹渣原因是坡口角度太小，焊接电流太小,多层多道焊时清渣不干净,运条操作不当等.1。

6未熔合和未焊透：未熔合是在焊缝金属与母材之间或焊道金属与焊道金属之间未完全熔化结合部分，产生未熔合原因,主要是待焊金属表面不干净；未焊透是在焊接时接头根部未完全熔透的现象，产生未焊透是焊接电流过小,钝边太大，根部间隙太小,焊接速度太快等原因造成的。

2．焊接缺陷的防治措施2.1焊缝坡口及焊缝两侧20mm区域内的氧化皮，脏物、油污等全部清理干净，直至见到金属光泽。

防止气孔、夹渣在焊缝中出现。

2。

2、管道组对时，每道焊缝焊接前，焊工应认真检查组对质量，如超出焊缝的要求或管道错口超出规定时，焊工应拒绝施焊,防止焊缝因管口组对不当而产生未焊透及未熔合的缺陷.2.3、施焊中,焊工要依据焊接工艺正确选用焊条，以便在电弧焊接过程中脱氧、脱碳、脱硫；焊工正确选用较大的焊接线能量，仔细清理层间熔渣、摆动焊条，压低电弧，以减少有害夹杂物残留在焊缝中。

焊接工程质量通病与防治

市政热力管道工程质量通病与防治------焊接工程质量通病与防治焊接工艺质量通病与防治1．错边现象：外表面不在同一平面,焊缝高度不一致.原因：焊前准备工作没有做好,操作马虎,对口不直,下料端面倾斜,管料扁圆.防治：要求工人在操作时对口要仔细找正,下料切割细心,时时检查管材质量,焊接过程中应精心操作,管口四周先点焊固定,再进行下步操作.2．焊缝外观不良现象：焊缝表面凹凸不平,宽窄不匀.原因：焊工操作不当,运条速度掌握不一致,收弧过快或过慢,焊接参数选择不合适等都可以造成以上现象.防治：操作时要选择合适的焊接参数,要求焊工精心操作,仔细清渣后精心补焊一层.3．咬边现象：焊缝与钢管交界处烧成缺口没有得到熔化金属的补充.原因：如果焊接电流过大,电弧太长或操作不熟练,坡口打磨不均匀,就可以造成以上现象.防治：作时要注意首先要选用合适的电流,避免电流过大；电焊工操作时电弧不能拉得过长,控制好焊条的角度和运弧方法,焊接区域应打磨干净,坡口打磨均匀.4．焊瘤现象：在正常焊缝之外出现多余焊接金属的现象.原因：熔池温度过高,凝固较慢,在蚀水自重作用下下坠形成焊瘤；坡口定焊中如焊接电流过大,焊条角度不对或操作手势不当也易产生这种缺陷.防治：熔池下部出现“小鼓肚”时,可利用焊条左右摆动和排弧动作加以控制；焊接坡口立焊接头时,应选用3．2mm的焊条,并应适当减小焊接电流.5．弧坑过大原因：由于在焊接过程中突然灭弧引起焊接收弧时弧坑未填满,在焊缝上有明显的缺肉,甚至产生龟裂.防治：具体操作时要注意焊条在收弧处稍多停留一会,或者采用几次断续灭弧补焊,填满凹坑,碱性直流焊条不宜采用断续灭弧法,以防产生气孔.6．夹渣现象：焊缝中存在块状或弥散状非金属夹渣物.原因：准备工作未做好或操作技术不熟练、选用焊条不当、焊接电流过小、钝边大坡口角度小、焊条直径较粗等、焊接区域没打磨干净、焊条药皮渗入焊缝金属、在多层施焊时,熔渣没有清除干净都可以造成以上现象.防治：采用焊接工艺性能良好的焊条,控制电流；要在坡口焊中宜采用适宜直径的焊条；要焊接区域打磨干净；要分层施焊时,层层将焊渣清理干净.7．熔合性区域及焊接区域电弧烧伤原因：由于焊工操作不慎,使焊条、焊把等与钢管引焊部位接触,短暂地引起电弧后,将钢管表面局部烧伤,形成缺肉或凹坑,或产生淬硬组；焊接工人技术水平低,不能连续焊接,出现多次重新起弧所引起的焊缝钢管附近表面有缺肉或凹坑或附着焊肉的现象.防治：精心操作,避免带电金属与钢管表面相碰引起电弧；不得在非焊接部位随意引弧；提高技术水平,掌握运条左右摆动及挑弧幅度,不断断续续起弧；接地线与焊件保证良好接触.8．裂纹现象：按其产生的部位不同,有纵向裂纹、横向裂纹、熔合线裂纹、焊缝根部裂纹、弧坑裂纹、热影响区裂纹；按其产生的温度和时间不同,有热裂纹和冷裂纹.原因：焊接碳、锰、硫、磷化学成分含量较高的钢筋时,在焊缝接热循环的作用下,近缝区易产生淬火组织,这种脆性组织加上较大的收缩应力,容易导致焊缝或近缝区产生裂纹；焊条质量低劣,焊芯中碳、硫、磷含量超过规定；焊接次序不合理,容易产生过大的内压力,引起接头裂纹；焊接温度偏低或风速大,焊缝冷却速度过快；焊接参数选择不合理,或焊接能量控制不当.防治：选择质量好的母材和焊材,选择合理的焊接参数和焊接次序；在冬季施焊时,应采取挡风,防雪,焊前预热,焊后缓冷或热处理措施；严禁用水降温,防止焊缝急速冷却,内部应力过大.焊后如果发现有裂纹,应铲除重新施焊.9．未焊透现象：根据部位不同有根部未焊透、层间未焊透、边缘未焊透.原因：焊接人员操作不熟练,操作不当；焊接电流过小,运条速度过快,钝边太大,对口间隙过小,操作不当焊条偏于破口一边均会产生未焊透的现象；焊接区域表面有污物.防治：坡口加工要仔细,采用机械打磨和气割清理氧化铁和溶渣,不得采用电弧切割；对口间隙要严格按规范标准组对,焊条直径选择得当；焊接电流不宜过小,应适当防慢焊接速度,保证焊接金属与母材重合熔合.10．气孔现象：焊接溶池中的气体来不及逸出而停留在焊缝中所形成的孔,大部分成球状．根据其分布情况,有疏散气孔,密集气孔和连续气孔.原因：碱性低氢型焊条受潮,药皮变质或剥落,钢芯生锈；酸性焊条烘培温度过高,使药皮变质失效；焊接区域内清理不干净；焊接电流过大,焊条发红造成保护失效,使空气侵入；焊接速度过快；电弧不稳定；焊条药皮偏心,空气湿度太高,焊条未烘烤.防治：各种焊条均应按说明书规定的温度和时间进行烘培,焊芯锈蚀的焊条不能使用,药皮开裂剥落,偏心过大；钢管焊接区域的水、锈、油、烘培及水泥浆污物彻底清净；雨雪天气不能施焊；引燃电弧后,应将电弧拉长些,以便进行预热和逐渐形成熔池,在已焊焊缝端部上收弧时,应将电弧拉长些,使该处适当加热,然后缩短电弧,稍停一会再断弧；施焊中,可适当加大焊接电流,降低焊接速度,使溶池中的气体完全逸出.。

质量通病及预防措施-石油化工工程

一施工中的质量通病及防治措施：
为了减少和消除施工中的质量通病，确保项目保质保期投产成功，在此列出常见的质量通病及采取的防治措施。

1、焊接工程施工质量通病及防治措施
焊接常见质量通病可分为外观质量通病和内部质量通病两类。

1）外观质量通病：可用量具、观感或放大镜观察发现，如不符合标准要求焊缝尺寸、飞溅、咬边、焊瘤、弧坑气孔、熔穿和裂缝等。

2）内部质量通病：焊缝内部质量通病，必须用无损检测或破坏性试验才能发现，如未焊透、夹渣、气孔和裂缝等。

3）焊缝质量通病的危害和检验，处理要求，在焊缝质量的各种通病中比较，内外裂缝属于急性质量通病，一般称为直接质量事故。

焊接质量通病的种类，现象，产生原因及防止措施、治理方法：
2、工艺工程施工质量通病及防治措施
3、立式设备安装质量通病及防治措施
4、卧式设备安装质量通病及防治措施
5、动设备安装质量通病及防治措施
6、电气、仪表安装质量通病及防治措施
7、钢结构工程施工质量通病及防治措施。

焊接工程上存在的质量通病(附图、原因、防治措施)

焊接工程上存在的质量通病凡是肉眼或低倍放大镜能看到的且位于焊缝表面的缺陷，如咬边（咬肉）、焊瘤、弧坑、表面气孔、夹渣、表面裂纹、焊缝位置不合理等称为外部缺陷；而必须用破坏性试验或专门的无损检测方法才能发现的内部气孔、夹渣、内部裂纹、未焊透、未溶合等称为内部缺陷。

但常见的多是焊后不清理焊渣和飞溅物以及不清理的焊疤。

1、焊缝尺寸不符规范要求1.1现象：焊缝在检查中焊缝的高度过大或过小；或焊缝的宽度太宽或太窄，以及焊缝和母材之间的过渡部位不平滑、表面粗糙、焊缝纵、横向不整齐，还有在角焊缝部位焊缝的下凹量过大。

1.2原因：1.2.1焊缝坡口加工的平直度较差，坡口的角度不当或装配间隙大小不均等而引起的。

1.2.2焊接中电流过大，使焊条熔化过快，控制焊缝成形困难，电流过小，在焊接引弧时会使焊条产生“粘合现象”，造成焊不透或焊瘤。

1.2.3焊工操作熟练程不够，运条方法不当，如过快或过慢，以及焊条角度不正确。

1.2.4埋弧自动焊过程，焊接工艺参数选择不当。

1.3防治措施1.3.1按设计要求和焊接规范的规定加工焊缝坡口，尽量选用机械加工以使坡口角度和坡口边缘的直线度和坡口边缘的直线度达到要求，避免用人工气割、手工铲削加工坡口。

在组对时，保证焊缝间隙的均匀一致，为保证焊接质量打下基础。

1.3.2通过焊接工艺评定，选择合适的焊接工艺参数。

1.3.3焊工要持证上岗，经过培训的焊工有一定的理论基础和操作技能。

1.3.4多层焊缝在焊接表面最后一层焊缝是，在保证和底层熔合的条件下，应采用比各层间焊接电流较小，并用小直径（φ2.0mm~3.0mm）的焊条覆面焊。

运条速度要求均匀，有节奏地向纵向推进，并作一定宽度的横向摆动，可使焊缝表面整齐美观。

2、咬边（咬肉）2.1现象：焊接时的电弧将焊缝边缘熔出的凹陷或沟槽没有得到熔化金属的补充而留下缺口。

过深的咬边会使焊接接头的强度减弱，造成局部应力集中，承载后会在咬边处产生裂纹。

2.2原因：主要是焊接电流过大，电弧过长，焊条角度掌握不合适和运条的速度不当以及焊接终了焊条留置长度太短等而形成咬边。

电弧焊质量通病及防治措施

4）管理人员过程管控不到位。
1）焊接时手要稳，运条平稳自然；
2）焊机焊条使用正确，电流合适；
3）焊缝位置处理干净，无锈蚀油污，焊条烘干无水分；
4）根据不同材质、厚度、破口，确定焊接方法；
5）根据不同的焊接对象，确定焊接工艺、顺序，避免漏焊以及焊不到。
焊缝表面应光滑，焊缝余高应平缓过度，弧坑应填满。
电弧焊质量通病及防治措施
序号
质量通病
要因分析控制措施质量要求描述问题照片1
电弧烧伤钢筋表面，烧伤主筋
1）已焊钢筋表面局部有缺肉或凹坑；
2）焊接过程中未采取控制措施，焊条等与钢筋连接引起电弧烧伤钢筋表面；
3）焊接电流过大，引弧时烧伤钢筋。
1）精心操作避免带电的焊条、焊把与钢筋非焊部位接触,引起电弧烧伤钢筋；
4）焊接时，应在帮条焊或搭接焊时形成焊缝中引弧；在端头收弧前应填满弧坑，并应使用焊缝与定位焊缝的始端和终端熔合。
见《钢筋焊接及验收规程（JGJ18-2012）》：P22：4.5.4条、4.5.5条。
3
焊缝
不饱满
1）电焊工操作生疏或没有操作证；
2）焊条使用不正确，电流不合适；
3）焊接位置未处理干净，有油污等；
2）严格操作,不得在非焊接部位随意引燃电弧；
3）地线与钢筋接触要良好紧固；
4）Ⅱ、Ⅲ级钢筋有烧伤缺陷时,应予以铲除磨平,视情况补焊加固,然后进行回火处理；回火温度一般以500℃～600℃为宜。
见“《钢筋焊接及验收规程》（JGJ18-2012）：P41“表5.5.2 钢筋电弧焊接头尺寸偏差及缺陷允许值”。
2
电弧焊焊缝长度不够
1）帮条焊接或搭接焊接时，单双面焊接长度不够；
2）交底不到位，焊缝长度不确定。

钢结构焊接工艺常见质量通病及控制措施

钢结构焊接工艺常见质量通病及控制措施在钢结构的制作过程中，焊接是其中一个关键的工艺。

尽管焊接是一个普遍采用的工艺，但仍然存在许多质量通病，例如裂纹、气孔、结构变形等。

在一个钢结构项目中，如果焊接制造不合格，这将会导致安全问题以及质量问题。

因此，钢结构焊接必须保证质量。

本文将讨论钢结构焊接工艺中的常见质量通病及控制措施。

裂纹裂纹是钢结构焊接的一个常见质量通病。

裂纹的主要原因是其焊接热影响区（HAZ）处的钢材变形和塑性变形，这会导致 HA Z出现冷裂纹和热裂纹。

这些裂纹不仅会导致制造不合格，还会降低钢结构的强度和稳定性。

针对裂纹的控制措施如下：•采用低氢电极，以降低氢的含量；•加强热控制，特别是对于材料的前热和焊接后的加热和冷却过程；•合理的焊接顺序和技术参数，避免过度的热影响区；•采用预加热的方法。

气孔气孔是钢结构焊接的另一个常见质量通病。

气孔的主要原因是焊接时的不良金属熔融和氧化还原反应。

这些小气泡将会形成焊接孔，而且加强了通孔的形成。

正确的焊接控制和维护，可以有效地控制气孔的生成：•采用良好的流体力学和电极加料控制；•避免油脂、腐蚀物和表面水分的污染；•加强预热、后热和热处理；•采用自动化焊接方法，以降低人为因素对气孔的影响。

结构变形钢结构焊接时，由于热的影响，容易导致结构变形。

在钢结构焊接制造过程中，因为需要保证钢材的尺寸精度和方向性，因此要控制结构变形。

以下是针对钢结构焊接时结构变形的控制措施：•提供适当的支撑设备，保证焊接质量；•聚焦于焊接顺序和技术参数；•采用较低的焊接电流和速度，进行轮廓加热；•加强热处理。

焊接脆化焊接脆化是钢结构焊接的一个常见质量通病。

焊接脆化的主要原因是钢材的化学成分和焊接的工艺参数不稳定。

这种焊接脆化是不允许存在的，因为它在使用中会逐渐变得更脆弱而最终断裂。

所以，针对焊接脆化的控制措施如下：•采用标准的焊接工艺，以保证焊接质量；•自动焊接方法；•选择具有补偿效应的材料，以提高焊接质量；•注意加工和设备维护，防止钢材的表面氧化。

管道焊接常见质量问题及防治措施

管道焊接质量通病及预防措施一、咬边概念：咬边也称“咬肉”，是电弧或火焰将焊缝边缘的母材熔化后，没有得到填充金属的补充，而留下的凹陷或凹槽。

一、危害性1.减小了基本金属的有效工作截面，消弱焊接强度；还会造成应力集中，承载后可能在此处产生裂纹。

二、原因：1.焊接电流过大，电弧过长，运条角度不当及运条操作不熟练。

2.运条时，电弧在焊缝两侧停顿时间短，液态金属未能填满熔池三、预防措施1.控制电弧长度，尽量使用短弧焊接。

2.焊条摆动至坡口边缘，稍作稳弧停顿，操作应熟练、平稳。

四、处理方法1.焊缝咬边深度超标部分，应用砂轮打磨修整后补焊。

对轻微咬边处用砂轮修磨成平滑过渡。

二、焊瘤概念：电弧焊时，由于断弧或收弧不当，在焊缝末端(熄弧)处，形成低于母材金属表面的凹坑，称为弧坑。

一、危害性1.影响了焊缝表面的美观，会现象。

2.造成应力集中，易伴生裂缝等缺陷。

3.管内部焊瘸，降低强度，减小管道的有效截面，造成堵塞。

二、原因：1.焊接电流过大，加热时间长，造成熔池温度增高。

熔池体积增大中，液态金属因自身重力作用下坠而形成的焊瘤。

2.操作运条或送焊丝动作不熟练，焊接速度过慢。

三、预防措施1.焊接电弧加热时间不可过长，操作应熟练自如，运条角度适当。

2.选择适宜的钝边尺寸和装配间隙，控制熔孔大小并均匀一致。

四、处理办法1.出现焊瘤时，若伴有未融合、气孔、裂缝等缺陷时，应彻底清除缺陷，然后再进行补焊。

2.对于焊缝金属的多余部分，可采用砂轮打磨的方法修整焊缝外形。

三、弧坑概念：电弧焊时，由于断弧或收弧不当，在焊缝末端处，形成低于母材金属表面的凹坑，深度大于0.5mm以上，称为弧坑。

一、危害性1.焊缝该处的强度大大削弱，容易在弧坑处引发其他微裂纹、气孔等缺陷，该处容易引起应力集中。

二、原因：1.焊接收弧中熔池不饱满就进行收弧，停止焊接，焊工对收弧情况估计不足，停弧时间掌握不准操作运条或送焊丝动作不熟练，焊接速度过慢。

2.焊接电流过大，埋弧焊时，没有分两步按下“停止”按钮。

焊接质量通病及预防措施

焊接质量通病及预防措施一、焊接接头疵点：1.裂纹：焊接时产生的裂纹通常是由于焊接残余应力超过材料的强度引起的。

为了预防裂纹的产生，可以采取以下措施：-焊接前进行材料的预热，使材料达到合适的温度，减少残余应力的产生；-控制好焊接参数，确保熔化金属的铺展性和可流动性，减少残余应力的产生。

2.夹渣：夹渣是指焊缝内发现的夹杂的渣，对焊接接头的强度有很大的影响。

为了预防夹渣的产生，可以采取以下措施：-清洁焊接表面，确保焊接区域没有油脂、灰尘等杂质，以防止杂质进入焊缝；-控制好焊接参数，使熔融池中的渣浮于表面，便于排除。

3.气孔：气孔是指焊缝中产生的气体聚集的小孔，对焊缝的力学性能和密封性能造成影响。

为了预防气孔的产生，可以采取以下措施：-清洁焊接表面，保证焊接区域没有油脂、灰尘等杂质，以防止杂质在焊接过程中分解产生气体；-控制好焊接参数，如焊接电流、电压、焊接速度等，以保证焊接熔池稳定，减少气体的产生和扩散。

二、焊缝质量不达标：1.未达到设计要求的强度：焊接接头强度不达标常常是由于焊接参数不正确、焊接材料不合适等原因引起的。

为了预防强度不达标问题，可以采取以下措施：-选择合适的焊接材料，确保焊接材料的强度和焊接接头的强度匹配；-控制好焊接参数，如焊接电流、电压、预热温度等，以保证焊接熔池充分融合。

2.尺寸不准确：焊接接头尺寸不达标可能会影响到焊接接头的装配和使用。

为了预防尺寸不准确问题，可以采取以下措施：-控制好焊接参数，如焊接速度、焊接长度等，以保证焊缝的宽度和深度满足设计要求；-使用合适的夹具和支撑来保持焊接件的形状，以避免焊接变形引起尺寸偏差。

三、焊接变形：焊接变形是指焊接过程中因热应力引起的材料的形状变化。

为了预防焊接变形问题，可以采取以下措施：-控制好焊接参数，如焊接电流、电压、预热温度等，以减少焊接时的热输入和热影响区域；-使用合适的夹具和支撑来固定和控制焊接件，减少焊接变形。

综上所述，为了保证焊接质量，可以通过控制好焊接参数、选择合适的焊接材料、保持焊接区域的清洁、使用合适的夹具和支撑等措施来预防焊接质量通病的产生。
