三视图基本知识
七年级三视图知识点

七年级三视图知识点在学习物理时,我们常常会接触到三视图,那么什么是三视图呢?三视图是一种展示物体三个面向的图形表现方式,可以更直观地帮助我们了解物体的形状、大小、位置等信息。
在三视图中,我们通常会涉及到三种视图:俯视图、正视图、侧视图。
接下来,让我们一起来学习一下七年级中的三视图知识点吧!一、俯视图俯视图就是我们站在物体上方往下观察的图形表现方式,如图1所示。
在俯视图中,我们可以清楚地看到物体的顶部轮廓线以及从顶部看下来的面部特征。
俯视图也是我们最常接触到的一个视图,例如在城市规划中,我们常使用的就是城市的俯视图。
二、正视图正视图是一种面向物体正面的展示方式,如图2所示。
在正视图中,我们可以清晰地看到物体正面的轮廓线和细节信息。
正视图也是我们最常用到的一个视图,例如在制图中,我们常常需要根据物体的正视图来进行设计和制作。
三、侧视图侧视图是一种面向物体侧面的展示方式,如图3所示。
在侧视图中,我们可以清楚地看到物体侧面的轮廓线和细节信息。
侧视图在工程制图、建筑设计、艺术创作等领域都有广泛应用。
四、三视图的用途通过三视图的展开,我们可以更清晰地了解物体的形状、大小、位置等信息,帮助我们更准确地进行设计、制图等工作。
例如,在汽车设计中,设计师需要根据车辆的三视图来确定车辆的尺寸和造型;在建筑设计中,建筑师需要根据建筑物的三视图来设计建筑物的结构和功能。
因此,掌握三视图的知识对于我们未来的学习和职业发展非常重要。
五、总结三视图是物理学中一个非常基础和重要的知识点,通过对俯视图、正视图、侧视图的学习和理解,我们可以更加直观地了解物体的形状、大小和位置等信息。
同时,三视图也是工程制图、建筑设计和汽车设计等领域中必不可少的关键技能,帮助我们更准确地进行设计和制作。
因此,我们要认真学习三视图的知识,掌握好这一技能,为我们未来的学习和职业发展打下坚实的基础。
浙江高一上册三视图知识点

浙江高一上册三视图知识点在工程设计和制图中,三视图是一种常用的图形表达方式,用于将三维实物以平面的形式展示出来。
它将物体从不同的角度进行观察,并用正面、侧面和顶面的视角来呈现物体的形状、尺寸和结构等信息。
三视图是工程师和设计师必备的技能之一,对于进行的制造、施工和维修工作非常重要。
首先,我们来了解三视图的分类。
根据物体的形状和结构,三视图可以分为正交投影三视图和透视图两种类型。
正交投影三视图是在物体投影到平面上时保持原始形状的投影,其呈现了物体的真实形态。
透视图则是一种近似透视投影的表达方式,可以更好地呈现物体的立体感。
正交投影三视图包括主视图、俯视图和左视图。
主视图是将物体的主要外形和特征投影到一个面上的视图,一般选择最直观表现物体特点的面作为主视图。
俯视图是从上方往下看物体的视图,可以展示物体在平面上的尺寸和结构。
左视图则是从物体的左侧观察,呈现物体的侧面形状和细节。
在制作三视图时,我们需要注意一些关键要素。
首先是选择适当的投影面。
在制图时,我们应该选择最能展示物体特点的投影面作为主视图,确保主视图能够清晰地表达出物体的形状和结构。
其次是确定适当的缩放比例。
三视图需要保持比例一致,尺寸的准确表达是制图的重要目标之一。
此外,我们还需要注意投影线的细节处理,确保线条清晰可见。
三视图在实际应用中有着广泛的用途。
在工程制图中,三视图是制作平面图和立体图的基础。
它为工程师提供了一个准确了解物体形状、结构和尺寸的方式,可以在设计和制造过程中提供重要的参考。
三视图也是工程施工和维修中的重要工具,可以帮助工人理解和执行设计要求。
此外,三视图还有助于我们培养空间想象力和几何思维能力。
通过观察和分析三视图,我们可以将抽象的三维物体转化为具体的平面图形,并通过推理和绘制来还原物体的真实形态。
这对于培养我们的空间认知能力和几何推理能力非常有帮助。
在学习三视图的过程中,我们可以通过练习和实践来提高我们的制图技能。
我们可以选择一些简单的物体,比如一个长方体或正方体,并尝试用正交投影的方法绘制出它们的三视图。
三视图的绘制

图 2-8
单元一 三视图绘制的基本知识
三、三视图的投影规律 1.物体与三视图的关系
物体的三个视图不是互相孤立的,
而是彼此关联的。每个视图表示物体 一个方向的形状和两个方向的尺寸, 如图2-9所示。
这时,空间两点的某两坐标相同。当两点的投影重合时,就需要判断其可见 性,判断可见性的方法是:对H面的重影点,从上向下观察,OZ轴坐标值大 者可见;对W面的重影点,从左向右观察,OX轴坐标值大者可见;对V面的 重影点,从前向后观察,OY轴坐标值大者可见。在投影图上不可见的投影加 括号表示,例如(a′)。
具体作图方法 和步骤,如图 2-12所示。
图 2-12
单元二 立体表面构成要素的投影
一、点的投影 例题:已知点A的两面投影a′、a″,如图2-13a)所示,求作点A的第三面投影 a。 作图方法和步骤: (1)过a′作OX的垂 线。 (2)过a″作OYW的 垂线交于45º线,过交 点作OYH的垂线,与 OX的垂线的交点a即 为点A的水平投影, 如图2-13所示。
一、点的投影 1.点的三面投影
点的投影仍是点。 图2-11a)中,第一角内有一点A,将其分别向V、H、W面作投影,即得 点A的三面投影a′、a、a″。展开投影面,得到点A的三面投影图,如图2-12b) 所示。省略投影面的边界,如图2-11c)所示。 通常规定空间点用大写字母表示,例如点A,H面的投影用相应的小写母 表示,例如a;V面的投影用相应的小写字母在右上角加一撇表示,例如a′; W面的投影用相 应的小写字母在 右上角加两撇表 示,例如a″。
点所在的位置,如图2-14b)所示。 (2)在V面中取b′点高度尺寸上方尺寸

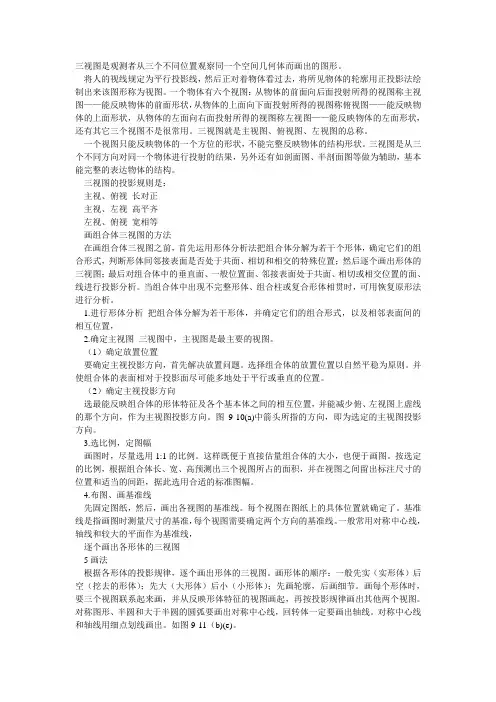

三视图知识

三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线,然后正对着物体看过去,将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状,从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状,从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状,还有其它三个视图不是很常用。
三视图就是主视图、俯视图、左视图的总称。
一个视图只能反映物体的一个方位的形状,不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果,另外还有如剖面图、半剖面图等做为辅助,基本能完整的表达物体的结构。
三视图的投影规则是:主视、俯视长对正主视、左视高平齐左视、俯视宽相等画组合体三视图的方法在画组合体三视图之前,首先运用形体分析法把组合体分解为若干个形体,确定它们的组合形式,判断形体间邻接表面是否处于共面、相切和相交的特殊位置;然后逐个画出形体的三视图;最后对组合体中的垂直面、一般位置面、邻接表面处于共面、相切或相交位置的面、线进行投影分析。
当组合体中出现不完整形体、组合柱或复合形体相贯时,可用恢复原形法进行分析。
1.进行形体分析把组合体分解为若干形体,并确定它们的组合形式,以及相邻表面间的相互位置,2.确定主视图三视图中,主视图是最主要的视图。
(1)确定放置位置要确定主视投影方向,首先解决放置问题。
选择组合体的放置位置以自然平稳为原则。
并使组合体的表面相对于投影面尽可能多地处于平行或垂直的位置。
(2)确定主视投影方向选最能反映组合体的形体特征及各个基本体之间的相互位置,并能减少俯、左视图上虚线的那个方向,作为主视图投影方向。
图9-10(a)中箭头所指的方向,即为选定的主视图投影方向。
3.选比例,定图幅画图时,尽量选用1:1的比例。
这样既便于直接估量组合体的大小,也便于画图。
按选定的比例,根据组合体长、宽、高预测出三个视图所占的面积,并在视图之间留出标注尺寸的位置和适当的间距,据此选用合适的标准图幅。
三视图知识点五年级

三视图知识点五年级三视图是一种常见的图形表达方式,它包括主视图、侧视图和俯视图。
在小学五年级的数学课程中,学生开始接触和学习三视图的基本概念和应用。
通过学习三视图,学生们能够更好地理解物体在不同方向上的投影,从而培养他们的空间想象能力和几何直观。
三视图的基本概念:- 主视图:通常指物体正面的视图,即从物体的正面看去所得到的图形。
- 侧视图:指的是物体侧面的视图,通常是从物体的左侧或右侧看去所得到的图形。
- 俯视图:指的是从物体上方看下去的视图,即从物体的顶部看去所得到的图形。
学习三视图的重要性:- 空间观念的培养:通过三视图的学习,学生可以更直观地理解物体在空间中的位置和形状。
- 几何知识的应用:三视图是解决几何问题的重要工具,它帮助学生在解决实际问题时,能够从不同角度考虑问题。
- 数学思维的锻炼:三视图的学习要求学生进行空间想象,这有助于培养学生的数学思维和逻辑推理能力。
三视图的绘制方法:- 确定观察点:在绘制三视图之前,需要确定观察者的位置,即从哪个方向观察物体。
- 绘制轮廓线:根据观察点,绘制物体的轮廓线,确保线条清晰,能够反映出物体的基本形状。
- 标注尺寸:在绘制完轮廓线后,需要对物体的各个部分进行尺寸标注,以确保三视图的准确性。
三视图的应用实例:- 在建筑学中,设计师会使用三视图来展示建筑物的各个面,以便于施工和理解。
- 在工程设计中,三视图是展示机械零件和产品结构的重要方式。
- 在艺术创作中,三视图可以帮助艺术家从不同角度捕捉物体的形态,创造出立体的视觉效果。
总结:通过学习三视图,五年级的学生们不仅能够掌握一项基本的数学技能,还能够提高他们对空间和形状的认识,为将来更复杂的数学和科学学习打下坚实的基础。
此外,三视图的学习也有助于培养学生的创新思维和解决问题的能力。
希望学生们能够在学习过程中,不断探索和实践,从而更好地理解和掌握三视图。
三视图知识

Pro/CABLING提供了一个全面的电缆布线功能,它为在Pro/ENGINEER的部件内真正设计三维电缆和导线束提供了一个综合性的电缆铺设功能包。三维电缆的铺设可以在设计和组装机电装置时同时进行,它还允许工程设计者在机械与电缆空间进行优化设计。Pro/CABLING功能包括:
2. 单一数据库 Pro/Engineer是建立在统一基层上的数据库上,不象一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库,就是工程中的资料全部来自一个库,使得每一个独立用户在为一件产品造型而工作,不管他是哪一个部门的。换言之,在整个设计过程的任何一处发生改动,亦可以前后反应在整个设计过程的相关环节上。例如,一旦工程详图有改变,NC(数控)工具路径也会自动更新;组装工程图如有任何变动,也完全同样反应在整个三维模型上。这种独特的数据结构与工程设计的完整的结合,使得一件产品的设计结合起来。这一优点,使得设计更优化,成品质量更高,产品能更好地推向市场,价格也更便宜。
1. 3D装配图的连接层次等级设计; 2. 整体与局部的尺寸、比例和基准的确定; 3. 情况研究-参数化详细草图(2D解算器、工程记录和计算)绘制; 4. 组装:允许使用3D图块表示零组件了定位和组装零件位置; 5. 自动组装。
九、 Pro/DETAIL
Pro/ENGINEER提供了一个很宽的生成工程图的能力,包括:自动尺寸标注、参数特征生成,全尺寸修饰,自动生成投影面,辅助面,截面和局部视图,Pro/DETAIL扩展了Pro/ENGINEER这些基本功能,允许直接从Pro/ENGINEER的实体造型产品按ANSI/ISO/JIS/DIN标准的工程图。
1. 用户定义特征是参数化的,当然也很容易修改。 2. 一个用户定义的特征可在同一零件上生成并反复使用。或者在一个零件组里或在其它设计里使用的特征可以是一个“标准”特征。 3. 对于 Pro/FEATURE标准特征库可以很方便地开发并使其对整个 Pro/FEATURE用户都是有效的。 4. Pro/FEATURE特征或特征组可以从—个地方复制到另一个地方。 5. 能象组合库一样支持局部组合 6. 特征能象零件一样被镜像复制 7. 先进的设计特征扩展了Pro/ENGINEER包括下列特征的特征库的能力: (l) 壳:产生各种“空心”实体,提供可变壁厚。 (2) 复杂拱形面:生成带有适合不同外形表面的实体模型。 (3) 三维扫描:沿著3D曲线扫描外形以生成雕刻状实体模型。 (4) 薄壁特征:很容易地生成各种“薄壁”特征。 (5) 复杂混和:以一种非平行或旋转的方式(“复画”)将各种外形混合在一起。 (6) 组合零件:将二个零件组台成一个或将一个零件从另一个中去掉形成一个空腔。 (7) 混和/扫描:沿著一个示意轨迹的路径混合各种外形。 (8) 开槽特征:将2D图投影到任何3D表面以形成一个装饰几何体。 (9) 偏置面:将一个2D外形面投影到任何外表面以生成一个上升或下降特征,该特征表面与原外表面有一个偏差。 (10) 分割线:生成一个用于分割图案表面的分割线。 (11) 管道:在零件上以及组件里的零件之间生成“管道”元素。
工程图学3--三视图的基本知识

程
图
学
1.2 正投影法的基本特性(表3-1)
正投影特性
图例
显实性
积聚性
类似性
(表3-1) 说明
直线和平面都与投 影面平行
直线和平面都与投 影面垂直
工
程
直线和平面都倾斜 于投影面
图
学
1.3 物体的正投影图例(表3-2)
分类 分组 图类
立
体
图 第
一
组
B
向
视
图
图形
(表3-2) A向视图
工 程 图 学
工 程 图 学
3.3 基本体的三视图(表3-3)
四
四
棱
棱
柱
锥
平
面
立
体
三
六
棱
棱
柱
柱
(表3-3)
工 程 图 学
圆 柱
回 转 体
圆 锥
(表3-3)
圆 球
圆
工
环程Βιβλιοθήκη 图学工程图学
Engineering Drawings Engineering Drawings
第三部分 三视图的基本知识
1 正投影法
1.1 正投影法的概念
假想用一束互相平行的投影线通过物体,把物体表面的轮廓 线和棱线向投影线垂直的投影面上投射的方法,叫正投影法。用 正投影法生成的投影图叫正投影图,简称投影,又称视图。
工
程
图
学
3 三视图形成的过程及规律
3.1 三视图形成的过程(图3-2)
3.1.1 投射 3.1.2 摊平
工 程 图 学
3.2 三视图的规律(图3-3)
3.2.1 三个视图间的位置关系 3.2.2 视图间的三等关系
《三视图》 知识清单

《三视图》知识清单一、什么是三视图三视图是指能够正确反映物体长、宽、高尺寸的正投影工程图。
三视图分别是主视图、俯视图和左视图。
主视图是从物体的前面向后面投射所得的视图,能反映物体的前面形状;俯视图是从物体的上面向下面投射所得的视图,能反映物体的上面形状;左视图则是从物体的左面向右面投射所得的视图,能反映物体的左面形状。
通过这三个视图,可以较为全面、准确地表达出物体的形状和结构,为设计、制造等工作提供重要的依据。
二、三视图的投影规律1、主、俯视图长对正主视图和俯视图反映物体的长度,两者的长度方向尺寸是相等的,即“长对正”。
2、主、左视图高平齐主视图和左视图反映物体的高度,它们的高度方向尺寸是相同的,即“高平齐”。
3、俯、左视图宽相等俯视图和左视图反映物体的宽度,其宽度方向尺寸是一致的,即“宽相等”。
这三个投影规律是绘制和阅读三视图的关键,必须牢记并熟练运用。
三、三视图的绘制方法1、观察分析物体在绘制三视图之前,要仔细观察物体的形状、结构,明确物体的主要特征和各部分之间的关系。
2、确定视图方向一般情况下,主视图的选择要能够最清晰地反映物体的主要形状特征。
俯视图通常放在主视图的正下方,左视图放在主视图的正右方。
3、绘制草图先画出物体的大致轮廓,按照投影规律确定各视图的位置和大小。
注意线条的虚实,看得见的轮廓线用实线表示,看不见的轮廓线用虚线表示。
4、加深图线在草图的基础上,用较粗的实线加深物体的轮廓线,用细实线表示尺寸线、中心线等。
5、标注尺寸标注出物体的长、宽、高尺寸,尺寸标注要符合国家标准的规定。
四、三视图中的线条类型1、实线表示物体可见的轮廓线。
2、虚线表示物体不可见的轮廓线。
3、点划线通常用于表示对称中心线、轴线等。
4、双点划线用于表示假想的轮廓线,如运动部件的极限位置轮廓线。
正确理解和使用这些线条类型,能够清晰准确地表达物体的形状和结构。
五、读三视图的方法1、抓特征首先观察各个视图的形状特征,初步判断物体的大致形状。
三视图知识点小结与习题

空间几何体的结构1. 多面体与旋转体:多面体棱顶点.旋转体轴.2. 棱柱:直棱柱斜棱柱正棱柱棱柱的性质:①两底面是对应边平行的全等多边形;②侧面、对角面都是平行四边形;③侧棱平行且相等;④平行于底面的截面是与底面全等的多边形。
3. 棱锥:棱锥的底面或底顶点侧棱正棱柱斜高(1)棱锥的性质:①侧面、对角面都是三角形;②平行于底面的截面与底面相似,其相似比等于顶点到截面距离与高的比的平方.(2)正棱锥的性质:①正棱锥各侧棱都相等,各侧面都是全等的等腰三角形。
②正棱锥的高,斜高和斜高在底面上的射影组成一个直角三角形,正棱锥的高,侧棱,侧棱在底面内的射影也组成一个直角三角形。
③正棱锥的侧棱与底面所成的角都相等。
④正棱锥的侧面与底面所成的二面角都相等。
4. 圆柱与圆锥:圆柱的轴圆柱的底面圆柱的侧面圆柱侧面的母线5. 棱台与圆台:统称为台体(1)棱台的性质:两底面所在平面互相平行;两底面是对应边互相平行的相似多边形;侧面是梯形;侧棱的延长线相交于一点.(2)圆台的性质:两底面是两个半径不同的圆;轴截面是等腰梯形;任意两条母线的延长线交于一点;母线长都相等.6. 球:球体球的半径球的直径. 球心7. 简单组合体:由简单几何体(如柱、锥、台、球等)组合而成的几何体叫简单组合体.(二)空间几何体的三视图和直观图1.中心投影平行投影正投影2.三视图的画法:长对正、高平齐、宽相等。
3.直观图:斜二测画法,直观图中斜坐标系'''x o y,两轴夹角为45︒;平行于x轴长度不变,平行于y轴长度减半。
(三)空间几何体的表面积和体积1.柱体、锥体、台体表面积求法:利用展开图2.柱体、锥体、台体表面积体积公式,球体的表面积体积公式:c直截面周长h高h高')S S S h ++正视图侧视图俯视图第3题例1.给出如下四个命题:①棱柱的侧面都是平行四边形;②棱锥的侧面为三角形,且所有侧面都有一个共同的公共点;③多面体至少有四个面;④棱台的侧棱所在直线均相交于同一点.其中正确的命题个数有 A .1个B .2个C .3个D .4个例2. 右图是一个几何体的三视图,根据图中数据,可得该几何体的表面积是 ( ) A.9π B.10π C.11π D.12π三视图习题1.某几何体的三视图如图所示,则它的体积是( ) A.283π-B.83π-C.π28-D.23π 2.某四棱锥的三视图如图所示,该四棱锥的表面积是( )A.32 B.16+16+3.如图,某几何体的正视图(主视图),侧视图(左视图)和俯视图分别是等边三角形,等腰三角形和菱形,则该几何体的体积为( )A ..4 C .第1题第2题体积面积练习题。
高考三视图知识点

高考三视图知识点高考是每个学生都将面临的一次重要考试。
其中,物理学科对于很多学生来说可能是一个难点。
而在物理学中,三视图是一个重要的知识点,需要学生掌握和理解。
本文将重点介绍高考物理中的三视图知识点,从不同角度深入讨论,帮助学生更好地理解和应对考试。
一、什么是三视图?三视图是指一个物体在不同方向上的投影图。
通常来说,我们可以通过正视图、左视图和俯视图来理解一个物体的形状和结构。
正视图是指从物体正前方看的投影图,左视图是指从物体左侧看的投影图,俯视图是指从物体上方看的投影图。
二、三视图的应用三视图在日常生活和工程设计中有着广泛的应用。
在建筑设计中,工程师需要通过三视图来理解和描述建筑物的形状和结构,从而进行合理的设计和施工。
在机械加工中,工人需要通过三视图来理解和操作机械设备,保证产品的准确加工。
在电子电路设计中,工程师需要通过三视图来理解和布局电路板的组成部分,确保电子设备的正常工作。
三、如何绘制三视图?绘制三视图需要一定的技巧和方法。
首先,我们需要确定物体的主视图,即选择一个合适的方向作为正面。
然后,根据物体的形状和尺寸,我们可以绘制正视图和左视图。
在绘制正视图时,需要注意保持比例和准确度,确保投影图能够准确地反映物体的形状和结构。
在绘制左视图时,需要将物体按照一定角度倾斜,以获得合适的投影图。
最后,通过观察和分析正视图和左视图,我们可以绘制出俯视图,从不同角度全面地了解物体。
四、三视图与三维几何的关系三视图是三维几何的重要组成部分,可以通过观察三视图来判断物体的形状和结构。
在三维几何中,我们通过描述物体的点、线和面来构建物体的形态。
而三视图则通过将这些点、线和面在不同方向上投影到二维平面上来描述物体。
因此,三视图可以看作是三维几何与二维平面之间的桥梁,帮助我们理解和描述三维物体。
五、常见的三视图题型在高考物理中,三视图经常出现在选择题和计算题中。
例如,考生可能会遇到给定一个物体的正视图和俯视图,需要根据给定信息绘制出左视图的题目。
机械基本三视图的基本知识WORD版(全部基础知识)

机械基本三视图的基本知识一、目的要求1.熟知投影的基本要素,了解中心投影法和平行投影法的区别。
2.掌握正投影法投影特性。
3.掌握三视图的投影形成及投影规律。
4.明确视图中图线及线框的含义。
5.学会运用三视图的投影规律,按照作图步骤绘制物体的三视图。
二、重点1.正投影法的投影特性。
2.三视图之间的投影规律。
3.视图中图线及线框的含义4.物体三视图的画图步骤。
三、内容(一)投影法简介1.投影的形成原理。
投影概念用光线照射物体,在预设的面上绘制出被投射物体图形的方法,叫做投影法。
光线叫做投射线,所投射的面叫做投影面,投影面上等到的物体图形叫做该物体的投影。
投影法种类中心投影法投射线都从投影中心出发,在投影面上作出物体图形的方法叫做中心投影法。
平行投影法若将投射中心移至无穷远处,则所有的投射线就相互平行。
用相互平行的投射线,在投影面上作出物体图形的方法叫做平行投影法。
在平行投影法中,根据投影面是否垂直于投影面,又分为两种:斜投影投射线倾斜于投影面正投影投射线平行于投影面正投影法能准确地表达出物体的形状结构,而且度量性好,因而在工程上广泛应用。
但它的缺点是立体感差,一般要用两个或两个以上的图形才能把物体的形状表达清楚。
机械图形主要是用正投影法绘制的,所以正投影法是本课程学习的主要内容。
在以后的课程中,除有特别说明外,我们提到的投影均指正投影2.工程中投影法的分类。
3.正投影法的投影特性,以直线、平面相对于投影面位置的不同,讲明实形性、积聚性和类似性三大主要特性。
(二)三视图的基本原理及画法1.物体三视图的形成及投影规律(1)三视图的形成用三个互相垂直的投影面构成一空间投影体系,即正面V、水平面H、侧面W,把物体放在空间的某一位置固定不动,分别向三个投影面上对物体进行投影,在V面上得到的投影叫做主视图,在H面上得到的投影叫俯视图,在W面上得到的投影叫左视图。
为了在同一张图纸上画出物体的三个视图,国家标准规定了其展开方法:V面不动,H面绕OX轴向下旋转90°与V面重合,W面绕OZ轴向后旋转90°与V面重合,这样,便把三个互相垂直的投影面展平在同一张图纸上了。
高中数学知识点:空间几何体的三视图精选全文完整版

可编辑修改精选全文完整版
高中数学知识点:空间几何体的三视图
1.三视图的概念
把一个空间几何体投影到一个平面上,可以获得一个平面图形,但是只有一个平面图形很难把握几何体的全貌,因此我们需要从多个角度进行投影,这样才能较好地把握几何体的形状和大小.通常,我们总是选择三种投影.
(1)光线从几何体的前面向后面正投影,得到的投影图叫做几何体的正视图;
(2)光线从几何体的左面向右面正投影,得到的投影图叫做几何体的侧视图;
(3)光线从几何体的上面向下面正投影,得到的投影图叫做几何体的俯视图.
几何体的正视图、侧视图和俯视图统称为几何体的三视图.
2.三视图的画法规则
画三视图时,以正视图为准,俯视图在正视图的正下方,侧视图在正视图的正右方,正、俯、侧三个视图之间必须互相对齐,不能错位.
正视图反映物体的长度和高度,俯视图反映物体的长度和宽度,侧视图反映物体的宽度和高度,由此,每两个视图之间有一定的对应关系,根据这种对应关系得到三视图的画法规则:
(1)正、俯视图都反映物体的长度——“长对正”;
(2)正、侧视图都反映物体的高度——“高平齐”;(3)俯、侧视图都反映物体的宽度——“宽相等”.。
七年级上册三视图知识点归纳

七年级上册三视图知识点归纳在学习物理学、建筑设计、机械设计等领域的时候,三视图是我们经常使用的绘图方法。
在三视图中,一个物体或者建筑物被分别从正、上和右三个方向进行投影。
对于七年级学生来说,三视图是很重要的基础知识。
本文将会详细介绍三视图的定义、基本要素和绘制方法,以帮助学生更好地掌握这项技能。
一、三视图的定义三视图是一种投影图形,它由正视图、俯视图和右视图三个图形组成。
正视图显示物体或者建筑物的前面、俯视图显示物体或者建筑物的顶部,右视图显示物体或者建筑物的右侧。
通过三视图,我们可以看到物体或者建筑物的三个主要方向。
二、三视图的基本要素1. 正视图:正视图显示物体或者建筑物的前面,包含了物体的所有主要细节和特征。
在正视图中,物体或者建筑物的前面应该向上。
2. 俯视图:俯视图显示物体或者建筑物的顶部,包含了物体的主要外廓线和尺寸。
在俯视图中,物体或者建筑物的顶部应该向右。
3. 右视图:右视图显示物体或者建筑物的右侧,包含了物体侧面的所有主要细节和特征。
在右视图中,物体或者建筑物的侧面应该向上。
三、三视图的绘制方法为了画好三视图,必须先确定物体或者建筑物的大小和比例尺,然后按照以下步骤进行绘制:1. 首先绘制正视图,按照比例尺将物体或者建筑物正视图上的长度、宽度和高度绘制出来。
2. 接着,在正视图下方绘制俯视图。
在俯视图上标记出物体或者建筑物的长度和宽度。
3. 最后,在正视图右侧绘制右视图。
在右视图上标记出物体或者建筑物的长度和高度。
需要注意的是,三视图的比例尺必须保持一致,以确保三个图形之间的比例关系正确。
四、三视图的应用三视图可以帮助我们更清楚直观地了解物体或者建筑物的形状、结构和尺寸。
它们是设计、制造和施工过程中不可缺少的工具。
在物理学中,三视图可以帮助我们更好地理解运动、力学和能量转换等概念。
在建筑设计和机械设计中,三视图可以帮助我们进行设计、制造和材料选取等方面的决策。
总之,三视图是一项非常重要的基础技能,它在很多领域都有着广泛的应用。
初中数学知识点精讲精析 三视图知识讲解

29.2 三视图1.三视图概念:物体的正投影从一个方向反映了物体的形状和大小,为了全面地反映一个物体的形状和大小,我们常常再选择正面和侧面两个投影面,画出物体的正投影。
如图 (1),我们用三个互相垂直的平面作为投影面,其中正对着我们的叫做正面,正面下方的叫做水平面,右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影,在正面内得到的由前向后观察物体的视图,叫做主视图,在水平面内得到的由上向下观察物体的视图,叫做俯视图;在侧面内得到由左向右观察物体的视图,叫做左视图.如图(2),将三个投影面展开在一个平面内,得到这一物体的一张三视图(由主视图,俯视图和左视图组成).三视图中的各视图,分别从不同方面表示物体,三者合起来就能够较全面地反映物体的形状.三视图中,主视图与俯视图表示同一物体的长,主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽,因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正,主视图与左视图的高平齐.左视图与俯视图的宽相等画三视图的注意点:1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小,不要受到该方向的物体结构的干扰。
2、在画三视图时,三个三视图不要随意乱放,应做到俯视图在主视图的下方,左视图在主视图的右边,三个视图之间保持:长对正,高平齐,宽相等。
典型例题例1.画出下图所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时,要注意从三个方面观察它们.具体画法为:1.确定主视图的位置,画出主视图;2.在主视图正下方画出俯视图,注意与主视图“长对正”。
3.在主视图正右方画出左视图.注意与主视图“高平齐”,与俯视图“宽相等”.解:例2.画出如图所示的支架(一种小零件)的三视图.分析:支架的形状,由两个大小不等的长方体构俯视图左视图主视图成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系.解:如图29.2-7是支架的三视图例3.右图是一根钢管的直观图,画出它的三视图分析.钢管有内外壁,从一定角度看它时,看不见内壁.为全面地反映立体图形的形状,画图时规定;看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线.解:图如图29.2-7是钢管的三视图,其中的虚线表示钢管的内壁.例4.如图所示图形是一个多面体的三视图,请根据视图说出该多面体的具体名称。
数学知识点:空间几何体的三视图_知识点总结

数学知识点:空间几何体的三视图_知识点总结光由一点向外散射形成的投影叫做中心投影,其投影的大小随物体与投影中心间距离的变化而变化。
平行投影:在一束平行光线照射下形成的投影叫做平行投影。
在平行投影中,投影线正对着投影面时,叫做正投影,否则叫做斜投影。
空间几何体的三视图:光线从几何体的前面向后面正投影,得到投影图,叫做几何体的正视图;光线从几何体的左面向右面正投影,得到投影图,叫做几何体的侧视图;从几何体的上面向下面正投影,得到投影图,高考地理,叫做几何体的俯视图。
几何体的正视图、侧视图、俯视图统称为几何体的三视图。
注:正视图反映了物体上下、左右的位置关系,即反映了物体的高度和长度;俯视图反映了物体左右、前后的位置关系,即反映了物体的长度和宽度;侧视图反映了物体上下、前后的位置关系,即反映了物体的高度和宽度。
平行投影与中心投影的区别和联系:①平行投影的投射线都互相平行,中心投影的投射线是由同一个点发出的.如图所示,②平行投影是对物体投影后得到与物体等大小、等形状的投影;中心投影是对物体投影后得到比原物体大的、形状与原物体的正投影相似的投影.③中心投影和平行投影都是空间图形的基本画法,平行投影包括斜二测画法和三视图.中心投影后的图形与原图形相比虽然改变较多,但直观性强,看起来与人的视觉效果一致,最像原来的物体.④画实际效果图时,一般用中心投影法,画立体几何中的图形时一般用平行投影法.画三视图的规则:①画三视图的规则是正侧一样高,正俯一样长,俯侧一样宽.即正视图、侧视图一样高,正视图、俯视图一样长,俯视图、侧视图一样宽;②画三视图时应注意:被挡住的轮廓线画成虚线,能看见的轮廓线和棱用实线表示,不能看见的轮廓线和棱用虚线表示,尺寸线用细实线标出;D表示直径,R表示半径;单位不注明时按mm计;③对于简单的几何体,如一块砖,向两个互相垂直的平面作正投影,就能真实地反映它的大小和形状.一般只画出它的正视图和俯视图(二视图).对于复杂的几何体,三视图可能还不足以反映它的大小和形状,还需要更多的投射平面.。
高中数学 三视图 知识点总结及解题技巧专题汇总

A.
B.
C.
D.
【答案】A
( )
4..(2013 年普通高等学校招生统一考试浙江数学(理)试题(纯 WORD 版))若某几何体
的三视图(单位:cm)如图所示,则此几何体的体积等于________ cm2 .
4
3
3
2 正视图
侧视图
3
俯视图 (第 12 题图)
【答案】24
已有出现 (07 高考广东卷第 17 题)
已知某几何体的俯视图是如图 4 所示的矩形,正视图(或称主视图)是一个底边长为 8, 高为 4 的等腰三角形,侧视图(或称左视图)是一个底边长为 6,高为 4 的等腰三角形.
(1)求该几何体的体积V ; (2)求该几何体的侧面积 S .
解: 由题设可知,几何体是一个高为 4 的四棱锥,其底面是长、宽分别为 8 和 6 的矩
4
4
4
4
第 6 题图
7 如图是一个几何体的三视图,根据图中数据,可得该几何体的体积是 8.已知一个正三棱锥 P-ABC 的主视图如图所示,则此正三棱锥的侧面积等于___________
P 3
6 4
A
C
B
3
3
3
(第 8 题)
1. 6 2. 29 3. 12 4. 1
3
5.
6. 80 7
7. 45
四棱锥的底面边长为 2 ,高为 3 ,所以体积为 1
2
2
32
3
3
3
所以该几何体的体积为 2 2
3
.
3
答案:C
类似题
1.(2009 浙江卷理)若某几何体的三视图(单位: cm )如图所示,则此几何体的体积是 cm3 .
知识点4:三视图的形成及投影规律

第二讲——投影基础及轴测投影图
知识点4:三视图的形成及投影规律
三视图
将空间形体置于三投影面体系中并向三个投影面投射,就可以得到形体的三面投影图:形体在V面上的投影称为正面投影(V面投影),在H面上的投影称为水平投影(H面投影),在W面上的投影称为侧面投影(W面投影)。
形体的三面投影图也称为三视图。
主视图:由前向后投射在正面所得的视图
俯视图:由上向下投射在水平面所得的视图
左视图:由左向右投射在侧面所得的视图
H
X Y
Z
主视
图
左视
图
俯视
图
主视
图方
向
左视
图方
向
俯
视
图
方
向向右转90°
向下转90°
X
Z
Y
Y
H
o
长 度
长 度
高
度
高
度
宽 度
宽
度
主 视 图左 视 图
俯 视 图
位置关系
俯视图在主视图的下方,左视图在主视图的右方。
各视图的名称不需标注。
(主视图)(左视图)
(俯视图)
三视图的投影规律
长对正
高平齐
宽相等
高
平
齐
宽相等
长对正
方位关系
主视图反映左右、上下位置关系
俯视图反映左右、前后位置关系
左视图反映上下、前后位置关系
左
左
右
右
上上
下下
前
后
前
后
知识点4:三视图的形成及投影规律。
七年级数学三视图知识点

七年级数学三视图知识点数学是一门实用性极强的学科,而数学的三视图也是学生们必须要掌握的知识点之一。
在七年级的数学课程中,三视图就是一个非常重要的知识点。
下面就由我为大家介绍一下七年级数学中的三视图知识点。
一、三视图基本概念三视图是指物体的正视图、俯视图和左视图。
其中,正视图是指物体沿着正前方的方向看到的视图,而俯视图是指物体从正上方向下看到的视图,左视图则是指物体从左面看到的视图。
二、三视图的作用三视图可以帮助人们更加直观地了解一个物体的形状和结构,在很多行业中都有着广泛的应用。
例如,在建筑行业中,设计师需要依据物体的三视图来进行设计和方案制定;在机械加工行业中,需要用到物体的三视图来进行加工模型的制作,以便更准确地完成机械零件的加工。
三、三视图的绘制方法1. 正视图的绘制方法绘制正视图的方法是将物体朝向观察者正前方,然后将观察者所看到物体的投影投射到一个垂直于观察者方向的平面上,例如纸张等。
在绘制正视图时,需要注意的是物体的长宽比例要保持一致。
2. 俯视图的绘制方法绘制俯视图的方法是将物体朝向观察者正上方,然后将观察者所看到的物体投影投射到水平面上。
与绘制正视图类似,绘制俯视图时也需要注意物体的长宽比例。
3. 左视图的绘制方法绘制左视图的方法是将物体朝向观察者的左侧,然后将观察者所看到的物体投影投射到一个垂直于观察者方向的平面上。
同样,绘制左视图时物体的长宽比例也需要保持一致。
四、三视图中的投影关系物体的三视图之间存在着特定的投影关系。
在三视图中,正视图和左视图的交叉线正好是俯视图中的边线,而正视图和俯视图的交叉线和左视图的边线是相对应的。
因此,在绘制三视图时需要注意这些投影关系,以确保三视图之间的比例和结构正确。
以上就是关于七年级数学中的三视图知识点的简要介绍。
在学习和掌握这一知识点时,需要进行反复练习和巩固,以便更好地理解和应用。
同时,理解三视图的投影关系也是非常重要的,能够帮助我们更加准确地绘制物体的三视图,从而更好地完成各个领域的设计和制作工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三视图基本知识
一.制图(投影法)
1,投影法是指在平面上表示空间形体的基本方式。
2,正平行投影法。
要素:长对正,宽相等,高平齐。
3,角法分为: 第一角法:
第三角法:
定义:假想将物体放在三个互相垂直的透明面所组成的三角形中,在进行投影时,就像隔着玻
璃一样。
4,种角法的区别:各视图摆放位置相反。
5,铁件的表示方法:
1)基本视图:
主左右
上
下后
2)斜视图:当铁件的表面与基本投影成是呈倾斜位置时,在基本投影面上就不能反映表面的实形,这时可用更换投影面的方法境设一个与倾斜表面平行的辅助投影面,,并在该投影面上作出反映倾斜部分实形的投影。
3) 局部视图; 处
处
4) 剖视图;
定义:表示铁件的内部结构。
5) 旋转视图;
6)剖面图;
二.识图
1,首先看清标题栏,了解名称、材料、图号、图形比例大小、角法等等;
2,从主视图着手,确认各视图关系;
3,从图上对铁件进行分析,把它分解成几个部分;
4,按照上面分成的几部分一个一个的看,先利用三等规律,在各视图中找出有关该部分的图形特点,是要找出反映它的形状特征和位置图形,再把这些图形联系起来运用结构分析和投影分析,得出它的空间形状;
5,把各部分的分析综合在一起,弄清相对位置,逐步想象出整体形状;
6,分析尺寸和技术要求。
三.技术要求常用符号:
平面度-----
直度-----
圆度-----
平行度----- 垂直度-----
倾斜度----- 对称度-----
同轴度-----。
