热电偶和热电阻的区别与识别方法

热电偶和热电阻的区别与识别方法

热电偶和热电阻的区别与识别方法热电偶和热电阻是工业上常用的两种温度传感器,它们在测量温度方面具有很好的性能。

然而,它们的工作原理和特点有很大的区别。

本文将就热电偶和热电阻的区别及识别方法进行详细的介绍,希望能够为大家对这两种传感器有一个更深入的了解。

一、热电偶和热电阻的工作原理1. 热电偶的工作原理热电偶是利用两种不同材料的热电势差产生的原理来测量温度的。

当两种不同金属相接形成闭合回路后,如果两个接头处于不同的温度下,就会在回路中产生一个热电动势,这种现象称为热电效应。

通过测量这个热电动势的大小,就可以确定两个接头处的温度差,从而测量出被测物体的温度。

热电偶的优点是测量范围广,精度高,响应速度快,但是对环境条件和测量电路的影响比较敏感。

2. 热电阻的工作原理热电阻是利用材料的电阻随温度变化的特性来测量温度的。

一般情况下,热电阻的电阻值随温度升高而增大,利用这个特性可以通过测量热电阻的电阻值来确定被测物体的温度。

热电阻的优点是测量精度高,线性好,但是响应速度相对较慢,不适合对温度变化较快的物体进行测量。

二、热电偶和热电阻的区别1. 原理区别热电偶利用热电效应来测量温度,而热电阻利用电阻随温度变化的特性来测量温度,两者的工作原理完全不同。

2. 测量范围区别热电偶的测量范围更广,可以用于测量-200℃至1800℃范围内的温度;而热电阻的测量范围相对较窄,一般在-200℃至600℃之间。

3. 线性特性区别热电偶的温度-电压变化是非线性的,而热电阻的温度-电阻变化是线性的。

4. 响应速度区别热电偶由于其工作原理的特性,响应速度比较快,适合对温度变化较快的物体进行测量;而热电阻的响应速度相对较慢,不适合对温度变化较快的物体进行测量。

5. 环境条件影响区别热电偶对环境条件和测量电路的影响比较敏感,容易受到干扰;而热电阻对环境条件和测量电路的影响相对较小。

6. 价格区别由于其工作原理和特性的不同,热电偶的制作工艺相对较为复杂,成本较高;而热电阻的制作工艺相对简单,成本较低。

热电偶和热电阻的区别

热电偶和热电阻的区别

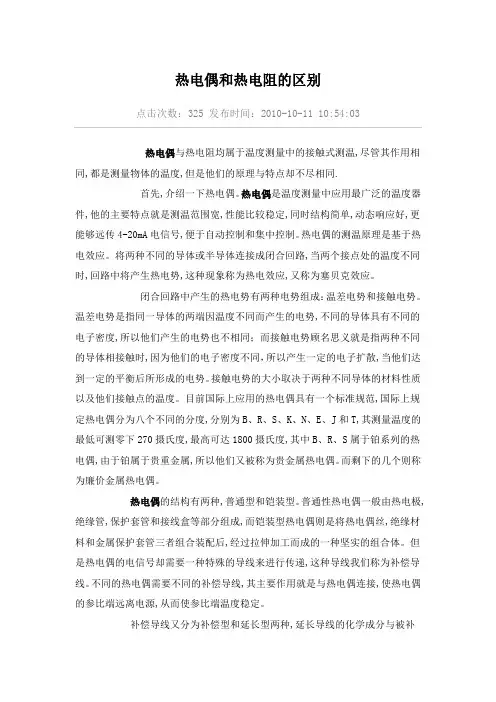

热电偶和热电阻的区别点击次数:325 发布时间:2010-10-11 10:54:03热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同,都是测量物体的温度,但是他们的原理与特点却不尽相同.首先,介绍一下热电偶。

热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测温范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成:温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同;而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同,所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势。

接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B、R、S、K、N、E、J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B、R、S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶。

而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种,普通型和铠装型。

普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。

但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。

热电阻与热电偶

热电阻与热电偶

热电阻与热电偶热电阻和热电偶是常见的温度传感器,它们在工业控制系统和实验室中广泛应用。

它们都能够将温度变化转化为电信号,但原理和特性有所不同。

一、热电阻热电阻是一种利用材料电阻随温度变化的特性来测量温度的传感器。

常见的热电阻材料有铂、镍、铜等。

其中,铂热电阻是最常用的一种。

铂热电阻的优点是抗腐蚀性好、线性度高、稳定性好等。

它的工作原理是根据热电阻材料的电阻随温度的变化规律,通过测量电阻值来推算温度。

热电阻的测量精度较高,通常可以达到0.1℃。

但它的响应速度较慢,适用于温度变化较缓慢的场合。

在工业控制系统中,热电阻常被用于测量液体、气体等介质的温度。

二、热电偶热电偶是利用两种不同材料的导电性能差异产生的热电效应来测量温度的传感器。

常见的热电偶材料有铜/常铜、铜/镍等。

工作原理是当两种不同材料的接触点温度不同时,会产生热电势差,通过测量热电势差来推算温度。

热电偶具有响应速度快、测量范围广的特点。

它可以测量极高和极低温度,适用于温度变化较快的场合。

在工业控制系统中,热电偶常被用于测量高温炉、燃烧器等的温度。

三、热电阻与热电偶的比较热电阻和热电偶都是常见的温度传感器,它们各有优缺点,应根据具体的应用场景选择合适的传感器。

热电阻的优点是测量精度高、稳定性好,适用于温度变化缓慢的场合。

但它的响应速度较慢,不适用于温度变化较快的场合。

热电偶的优点是响应速度快、测量范围广,适用于温度变化较快的场合。

但它的测量精度相对较低,受到环境干扰较大。

在选择热电阻或热电偶时,还需考虑以下因素:测量范围、测量精度、响应速度、使用环境等。

根据具体需求,选择适合的传感器。

总结:热电阻和热电偶是常见的温度传感器,它们在工业控制系统和实验室中被广泛应用。

热电阻利用材料电阻随温度变化的特性来测量温度,热电偶利用两种不同材料的导电性能差异产生的热电效应来测量温度。

热电阻测量精度高,稳定性好,适用于温度变化缓慢的场合;热电偶响应速度快,测量范围广,适用于温度变化较快的场合。

热电偶和热电阻的识别方法

热电偶和热电阻的识别方法

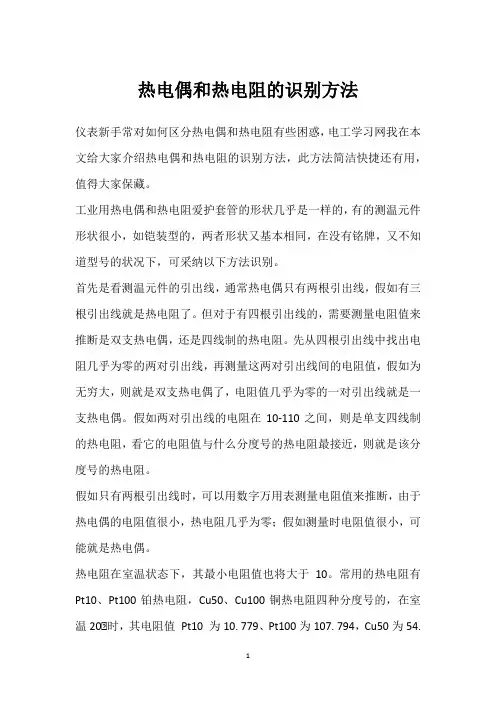

热电偶和热电阻的识别方法仪表新手常对如何区分热电偶和热电阻有些困惑,电工学习网我在本文给大家介绍热电偶和热电阻的识别方法,此方法简洁快捷还有用,值得大家保藏。

工业用热电偶和热电阻爱护套管的形状几乎是一样的,有的测温元件形状很小,如铠装型的,两者形状又基本相同,在没有铭牌,又不知道型号的状况下,可采纳以下方法识别。

首先是看测温元件的引出线,通常热电偶只有两根引出线,假如有三根引出线就是热电阻了。

但对于有四根引出线的,需要测量电阻值来推断是双支热电偶,还是四线制的热电阻。

先从四根引出线中找出电阻几乎为零的两对引出线,再测量这两对引出线间的电阻值,假如为无穷大,则就是双支热电偶了,电阻值几乎为零的一对引出线就是一支热电偶。

假如两对引出线的电阻在10-110之间,则是单支四线制的热电阻,看它的电阻值与什么分度号的热电阻最接近,则就是该分度号的热电阻。

假如只有两根引出线时,可以用数字万用表测量电阻值来推断,由于热电偶的电阻值很小,热电阻几乎为零;假如测量时电阻值很小,可能就是热电偶。

热电阻在室温状态下,其最小电阻值也将大于10。

常用的热电阻有Pt10、Pt100铂热电阻,Cu50、Cu100铜热电阻四种分度号的,在室温20℃时,其电阻值Pt10 为10. 779、Pt100为107. 794,Cu50为54.285、Cu100为108.571。

室温大于20℃时其电阻值更大,比较两者的电阻值大多可推断了。

假如是热电阻,也就可以知道是什么分度号的热电阻。

还可找个简单得到的热源,通过加热测温元件来推断和识别。

如可接杯饮水机的热水,将测温元件的测量端放入热水中,用数字万用表的直流毫伏挡,测量它有没有热电势,有热电势的就是热电偶依据热电势查找热电偶分度表,就可以推断是什么分度号的热电偶了。

没有热电势时,则测量其电阻值有没有变化,假如有电阻值上升变化趋势的就是热电阻。

还可使用电烙铁或电烘箱加热测温元件的测量端来推断识别。

热电偶和热电阻热敏电阻的区别

热电偶和热电阻热敏电阻的区别

热电偶和热电阻、热敏电阻的区别热电偶热电偶是工业上最常用的温度检测元件之一,热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路,如两连接端温度不同,则在回路内产生热电流的物理现象。

其优点是:①测量精度高。

因热电偶直接与被测对象接触,不受中间介质的影响。

②测量范围广。

常用的热电偶从-50~+1600℃均可边续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。

③构造简单,使用方便。

热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。

1.热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,如图2-1-1所示。

当导体A 和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2.热电偶的种类及结构形成(1)热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作,对它的结构要求如下:①组成热电偶的两个热电极的焊接必须牢固;②两个热电极彼此之间应很好地绝缘,以防短路;③补偿导线与热电偶自由端的连接要方便可靠;④保护套管应能保证热电极与有害介质充分隔离。

3.热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重(特别是采用贵金属时),而测温点到仪表的距离都很远,为了节省热电偶材料,降低成本,通常采用补偿导线把热电偶的冷端(自由端)延伸到温度比较稳定的控制室内,连接到仪表端子上。

热电偶热电阻的区别.

热电偶热电阻的区别.

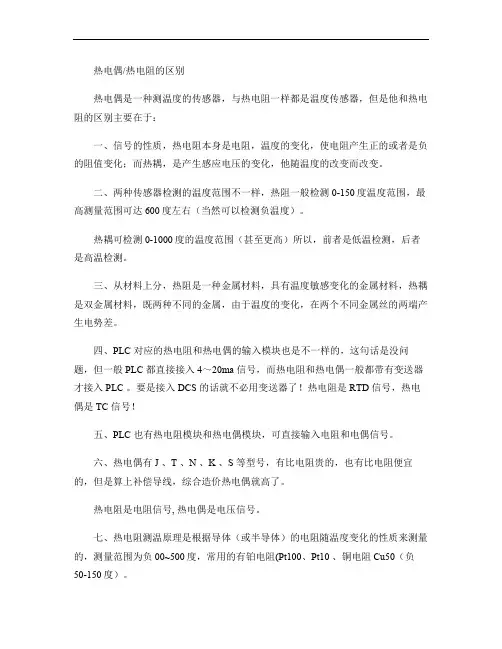

热电偶/热电阻的区别热电偶是一种测温度的传感器,与热电阻一样都是温度传感器,但是他和热电阻的区别主要在于:一、信号的性质,热电阻本身是电阻,温度的变化,使电阻产生正的或者是负的阻值变化;而热耦,是产生感应电压的变化,他随温度的改变而改变。

二、两种传感器检测的温度范围不一样,热阻一般检测0-150度温度范围,最高测量范围可达600度左右(当然可以检测负温度)。

热耦可检测0-1000度的温度范围(甚至更高)所以,前者是低温检测,后者是高温检测。

三、从材料上分,热阻是一种金属材料,具有温度敏感变化的金属材料,热耦是双金属材料,既两种不同的金属,由于温度的变化,在两个不同金属丝的两端产生电势差。

四、PLC 对应的热电阻和热电偶的输入模块也是不一样的,这句话是没问题,但一般PLC 都直接接入4~20ma 信号,而热电阻和热电偶一般都带有变送器才接入PLC 。

要是接入DCS 的话就不必用变送器了!热电阻是RTD 信号,热电偶是TC 信号!五、PLC 也有热电阻模块和热电偶模块,可直接输入电阻和电偶信号。

六、热电偶有J 、T 、N 、K 、S 等型号,有比电阻贵的,也有比电阻便宜的,但是算上补偿导线,综合造价热电偶就高了。

热电阻是电阻信号, 热电偶是电压信号。

七、热电阻测温原理是根据导体(或半导体)的电阻随温度变化的性质来测量的,测量范围为负00~500度,常用的有铂电阻(Pt100、Pt10 、铜电阻Cu50(负50-150度)。

热电偶测温原理是基于热电效应来测量温度的,常用的有铂铑——铂(分度号S ,测量范围0~1300度)、镍铬——镍硅(分度号K ,测量范围0~900度)、镍铬——康铜(分度号E ,测量范围0~600度)、铂铑30——铂铑6(分度号B ,测量范围0~1600度)。

热电偶与热电阻均属于温度测量中的接触式测温, 尽管其作用相同都是测量物体的温度, 但是他们的原理与特点却不尽相同.首先, 介绍一下热电偶, 热电偶是温度测量中应用最广泛的温度器件, 他的主要特点就是测温范围宽, 性能比较稳定, 同时结构简单, 动态响应好, 更能够远传4-20mA 电信号, 便于自动控制和集中控制。

热电偶和热电阻热敏电阻的区别

热电偶和热电阻热敏电阻的区别

热电偶和热‎电阻、热敏电阻的‎区别热电偶热电偶是工‎业上最常用‎的温度检测‎元件之一,热电偶工作‎原理是基于‎赛贝克(seeba‎ck)效应,即两种不同‎成分的导体‎两端连接成‎回路,如两连接端‎温度不同,则在回路内‎产生热电流‎的物理现象‎。

其优点是:①测量精度高‎。

因热电偶直‎接与被测对‎象接触,不受中间介‎质的影响。

②测量范围广‎。

常用的热电‎偶从-50~+1600℃均可边续测‎量,某些特殊热‎电偶最低可‎测到-269℃(如金铁镍铬‎),最高可达+2800℃(如钨-铼)。

③构造简单,使用方便。

热电偶通常‎是由两种不‎同的金属丝‎组成,而且不受大‎小和开头的‎限制,外有保护套‎管,用起来非常‎方便。

1.热电偶测温‎基本原理将两种不同‎材料的导体‎或半导体A‎和B焊接起‎来,构成一个闭‎合回路,如图2-1-1所示。

当导体A和‎B的两个执‎着点1和2‎之间存在温‎差时,两者之间便‎产生电动势‎,因而在回路‎中形成一个‎大小的电流‎,这种现象称‎为热电效应‎。

热电偶就是‎利用这一效‎应来工作的‎。

2.热电偶的种‎类及结构形‎成(1)热电偶的种‎类常用热电偶‎可分为标准‎热电偶和非‎标准热电偶‎两大类。

所调用标准‎热电偶是指‎国家标准规‎定了其热电‎势与温度的‎关系、允许误差、并有统一的‎标准分度表‎的热电偶,它有与其配‎套的显示仪‎表可供选用‎。

非标准化热‎电偶在使用‎范围或数量‎级上均不及‎标准化热电‎偶,一般也没有‎统一的分度‎表,主要用于某‎些特殊场合‎的测量。

标准化热电‎偶我国从1‎988年1‎月1日起,热电偶和热‎电阻全部按‎IEC国际‎标准生产,并指定S、B、E、K、R、J、T七种标准‎化热电偶为‎我国统一设‎计型热电偶‎。

(2)热电偶的结‎构形式为了‎保证热电偶‎可靠、稳定地工作‎,对它的结构‎要求如下:①组成热电偶‎的两个热电‎极的焊接必‎须牢固;②两个热电极‎彼此之间应‎很好地绝缘‎,以防短路;③补偿导线与‎热电偶自由‎端的连接要‎方便可靠;④保护套管应‎能保证热电‎极与有害介‎质充分隔离‎。

热电阻和热电偶的区别

热电阻和热电偶的区别

热电阻和热电偶的区别热电偶是一种测温度的传感器,与热电阻一样都是温度传感器,但是他和热电阻的区别主要在于:一、信号的性质,热电阻本身是电阻,温度的变化,使电阻产生正的或者是负的阻值变化;而热耦,是产生感应电压的变化,他随温度的改变而改变。

二、两种传感器检测的温度范围不一样,热阻一般检测0-150度温度范围,最高测量范围可达600度左右(当然可以检测负温度).热耦可检测0-1000度的温度范围(甚至更高)所以,前者是低温检测,后者是高温检测。

三、从材料上分,热阻是一种金属材料,具有温度敏感变化的金属材料,热耦是双金属材料,既两种不同的金属,由于温度的变化,在两个不同金属丝的两端产生电势差。

四、PLC对应的热电阻和热电偶的输入模块也是不一样的,这句话是没问题,但一般PLC都直接接入4~20ma信号,而热电阻和热电偶一般都带有变送器才接入PLC。

要是接入DCS的话就不必用变送器了!热电阻是RTD信号,热电欧是TC信号!五、PLC也有热电阻模块和热电偶模块,可直接输入电阻和电偶信号。

六、热电偶有J、T、N、K、S等型号,有比电阻贵的,也有比电阻便宜的,但是算上补偿导线,综合造价热电偶就高了。

热电阻是电阻信号,热电偶是电压信号七、热电阻测温原理是根据导体(或半导体)的电阻随温度变化的性质来测量的,测量范围为负00~500度,常用的有铂电阻(Pt100、Pt10)、铜电阻Cu50(负50-150度)。

热电偶测温原理是基于热电效应来测量温度的,常用的有铂铑——铂(分度号S,测量范围0~1300度)、镍铬——镍硅(分度号K,测量范围0~900度)、镍铬——康铜(分度号E,测量范围0~600度)、铂铑30——铂铑6(分度号B,测量范围0~1600度)。

通讯协议开放系统互联协议中最早的协议之一,它为连接不同操作系统和不同硬件体系结构的互联网络提供通信支持,是一种网络通用语言。

TCP/IP协议定义了在互联网络中如何传递、管理信息(文件传送、收发电子邮件、远程登录等),并制定了在出错时必须遵循的规则。

热电阻和热电偶

热电阻和热电偶

第三,从材料上分,热阻是一种金属材料,具有温度敏感变化的金属材料,热耦是属丝的两端产生电势差。热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同都是测量物体的温度,但是他们的原理与特点却不尽相同.
详述:
首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测温范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。热电偶的测温原理是基于热电效应。将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。热电偶的结构有两种,普通型和铠装型。普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。补偿导线的与热电偶的连线一般都是很明了,热电偶的正极连接补偿导线的红色线,而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金。

温度测量中的热电偶和热电阻的区别和联系是什么,如何选用?

温度测量中的热电偶和热电阻的区别和联系是什么,如何选用?

温度测量中的热电偶和热电阻的区别和联系是什么,如何选用?温度是很重要的热工参数也是主要的控制指标之一,也是生产物料化学变化和物理变化的重要条件。

热电阻和热电偶都是温度测量中的接触式测温器件,尽管它们的作用是相同的,但是它们的测量原理与特点及适用环境却不相同,因此它们是由区别的,而且还有适用条件。

热电阻和热电偶的区别工作原理的区别热电阻是根据导体材料的电阻值随温度变化而变化的性质,然后将热电阻的电阻变化转换为电信号,从而实现温度的测量。

热电偶由两根不同的导体或半导体材料焊接或绞接而成,有热端和冷端之分,热端需要投入到测温设备中,冷端置于测温设备外面。

当两端温度不同,则在热电偶回路中就会产生热电效应,即热电势。

因为热电势是被测温度的函数,测得热电势数值后,可换算成对应的温度值。

结构的区别以普通热电偶为例,一般由热电极、绝缘材料、热电偶保护套管、接线盒等组成。

其绝缘材料一般采用带孔的耐高温陶瓷管,热电极则从耐高温陶瓷管孔引出。

保护套管要具备耐腐蚀、耐高温、机械强度高、气密性好、热导率高等性能。

主要有金属、非金属、金属陶瓷三大类,而常用的保护套管材料为不锈钢。

热电阻主要部分为电阻体,再加保护套管、绝缘套管、接线盒等部件。

其热电阻的热电丝是缠绕在石英、绝缘骨架、陶瓷上,然后加保护套管,而且在电阻丝和套管之间填充导热材料。

实际应用领域区别热电阻通常用在中低温环境中,若测量温度超过500℃,热电阻的阻值会变得很大,这样也会影响温度测量的结果,甚至可能出现不能显示测量结果的情况。

而热电偶是热电势随着温度变化而变化的器件,也是随着温度变化而变化进行温度测量的,一般用在高温环境,而且保护套管至关重要,常用的保护套管为不锈钢的,一般用在温度不高于900℃的工况条件。

当热电偶工作环境温度越高,而原子中的电子运动越剧烈,热电势反应就越灵敏。

另外就是热电偶的应用还要用到专门的补偿导线,而热电阻就不需要专门的补偿导线,相对于热电偶来说,价格也便宜些。

热电偶 热电阻

热电偶 热电阻

热电偶热电阻
热电偶和热电阻都是用于测量温度的传感器设备,它们有着很多共同的特点。

以下是它们之间的区别。

首先,热电偶是将温度变化直接转换为电信号,然后将其转换为电压的传感器,是一种端口式传感器,能够输出稳定的信号,精度高,但安装和维护都比较复杂,成本较高。

热电阻是依靠温度的变化而改变其电阻的传感器,它可以根据温度的变化而发出信号,但受温度变化率的影响,它的测量精度比较低,相对而言,安装和维护比较简单,成本也比较低。

此外,由于热电偶和热电阻处于不同的技术发展阶段,它们的应用领域也有所不同。

热电偶通常用于恒温控制,精确测量和控制,如液晶屏、冰箱等;热电阻则更为常见,可用于温度监测,如家具及建筑材料的热湿性检测等。

另外,热电偶和热电阻也有一些类似的特点。

首先,它们都有较高的稳定性和可靠性。

其次,它们都有较短的响应时间,可以有效用于连续温度测量。

最后,它们的应用要求较低,适用于各种环境。

总之,热电偶和热电阻作为测量温度的传感器,都有着其独特的特点和用途。

又因技术发展不同,应用场合也不一样,所以使用者在选择时,应当结合自身的需求,合理选择,以保证使用的实效性和安全性。

- 1 -。

热电阻与热电偶辨别方法

热电阻与热电偶辨别方法

热电阻与热电偶辨别方法嘿,咱今儿个就来唠唠热电阻和热电偶的辨别方法。

这俩家伙啊,在工业领域那可是相当重要的角色呢!先来说说热电阻吧。

它就像是个慢性子,测量温度的时候慢悠悠的,但却很精准。

热电阻一般是由金属材料制成的,像铂啊、铜啊这些。

你可以把它想象成一个对温度特别敏感的“温度计”,温度一有变化,它马上就能察觉出来,然后乖乖地给出相应的电阻值。

那热电偶呢,它可就不一样啦!它就像个急性子,反应特别快。

热电偶是由两种不同的金属连接在一起组成的,当温度变化时,会产生一个微小的电动势。

这就好比是两个人一起干活,一旦情况有变,马上就有动静了。

那怎么辨别它们呢?嘿,这可有不少门道呢!从外观上看,热电阻通常是细细长长的,有点像根小铁丝;而热电偶呢,一般会有两个不同的金属接头,看起来就挺特别的。

再从测量范围来说,热电阻一般适用于低温测量,要是温度太高了,它可能就有点吃不消啦;而热电偶呢,那可是能经受住高温考验的,高温环境对它来说就是小意思。

还有啊,热电阻的精度通常比较高,能给你很准确的温度值;而热电偶呢,虽然反应快,但在精度上可能就稍微逊色一些咯。

咱举个例子吧,就好比你要测量一杯热水的温度。

如果你想要特别精确的数值,那可能热电阻就比较合适;但要是你着急知道温度大概是多少,而且这水还挺烫的,那热电偶可能就更能发挥它的优势啦。

你说这热电阻和热电偶是不是各有各的特点呀?它们就像是两个性格不同的小伙伴,在不同的场合发挥着自己的作用。

所以啊,咱可得搞清楚它们的区别,这样才能在需要的时候选对“小伙伴”,让它们为我们好好工作呀!在实际应用中,可千万别把它们弄混了哦,不然那可就麻烦啦!想想看,如果该用热电阻的时候你用了热电偶,或者反过来,那测量出来的温度能准吗?那肯定不行呀!总之呢,辨别热电阻和热电偶要多观察、多了解它们的特点。

只有这样,我们才能在面对各种测量需求时,准确地选择合适的那个,让我们的工作更顺利、更高效。

你说是不是这个理儿呀?。

怎样判断区分热电阻、热电偶

怎样判断区分热电阻、热电偶

怎样判断区分热电阻、热电偶
及判断好坏
怎样判断区分热电阻、热电偶
1、看接线端子:一般热电阻有3根引线;热电偶有2根引线;
2、用万用表检查,使用万用表的电阻档测量;正常情况下热
电偶的电阻很小,只有几欧;热电阻的电阻体在常温下100多欧;
3、把测温元件的一端加热,用万用表检查,使用万用表的毫
伏档测量,热电偶有毫伏输出;热电阻则没有;
4、把测温元件的一端加热,用万用表检查,使用万用表的电
阻档测量,热电阻的电阻增加有变化,电阻由100多欧开始增加,符合PT-100的变化规律;热电偶电阻则由几欧增加10-20多欧,不符合Pt-100的变化规律;利用这种变化情况,可判断出热电阻、热电偶;
怎样判断热电阻的好坏:
1、利用热电阻热电特性进行判断:在常温下电阻一般在110
欧,用开水加热,电阻将近138欧;符合Pt-100热电阻的电阻特性;
2、要检查热电阻的绝缘情况,即热电阻对外壁的绝缘电阻要
在兆欧级以上;如果绝缘情况不好,则有接地现象,会影
响测量;
3、要检查热电阻不能有开路、短路现象;
怎样判断热电偶的好坏:
1、用万用表测量偶丝电阻,电阻一般在几欧以内,电阻过小
则可能有短路现象;电阻在兆欧以上级则可能开路;电阻几十欧或更大,则可能热电偶受到腐蚀;这些情况都将影响测量;
2、要检查热电欧的绝缘情况,即热电偶对外壁的绝缘电阻要
在兆欧级以上;如果绝缘情况不好,则有接地现象,会影响测量;
2015-06。

教你如何区分热电偶和热电阻

教你如何区分热电偶和热电阻

教你如何区分热电偶和热电阻
热电偶---一种测温度的传感器,与热电阻一样都是温度传感器,但是他和热电阻的区别主要在于:第一,信号的性质,热电阻本身是电阻,温度的变化,使电阻产生正的或者是负的阻值变化;而热耦,是产生感应电压的变化,他随温度的改变而改变。

第二,两种传感器检测的温度范围不一样,热电阻一般检测0-150度温度范围,最高可达600度左右(当然可以检测负温度),热耦可检测0-1000度的温度范围(甚至更高)所以,前者是低温检测,后者是高温检测。

第三,从材料上分,热电阻是一种金属材料,具有温度敏感变化的金属材料,热电耦是双金属材料,既两种不同的金属,由于温度的变化,在两个不同金属丝的两端产生电势差。

热电偶需要用补偿导线传输信号,热电阻用普通电缆即可传输信号。

热电偶和热电阻的区别

热电偶和热电阻的区别

热电偶和热电阻的区别热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同都是测量物体的温度,但是他们的原理与特点却不尽相同.首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测吻范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路, 当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种,普通型和铠装型。

普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。

但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。

怎样区分热电偶与热电阻

怎样区分热电偶与热电阻

帖]怎样区分热电偶与热电阻热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同都是测量物体的温度,但是他们的原理与特点却不尽相同.首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测吻范围宽,性能比较稳定,同时结构简单,动态响应好,加上转换变送器更能够远传4-20mA电流信号,便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种,普通型和铠装型。

普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。

但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。

如何区分热电偶和热电阻,请记得转发哦

如何区分热电偶和热电阻,请记得转发哦

如何区分热电偶和热电阻,请记得转发哦
如何区分热电偶和热电阻,有几种方法给大家分享下,希望能帮到大家,如果没讲到的地方还请大家留言给我哦
1、看标牌
标牌上标的有热偶、热阻等信息。

2、看接线盒接线
热偶一般为两根线,双支的四根线;热阻一般为三根线,双支的六根线。

单支热阻有四根线的,也有少数两根线的。

3、看接线板
在接线板上查看,有正负(补偿导线也有正负)的是热偶,没有正负的是热阻。

4、看内芯
热电偶是2根不同材料的金属丝,尾端焊接在一起;热阻是2根相同材料的导线,尾端连接在一个感温元件上。

所以,从外观上看,热电阻的头部有一个直径明显变大的部分,而热电偶就没有。

5、量电阻使用万用表的电阻档测量;正常情况下热电偶的电阻很小,只有几欧;热电阻的电阻体在常温下100多欧。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如何区分热电偶和热电阻?热电阻与热电偶的区别
首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测量范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种,普通型和铠装型。

普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。

但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。

补偿导线的与热电偶的连线一般都是很明了,热电偶的正极连接补偿导线的红色线,而负极则连接剩下的颜色。

一般的补偿导线的材质大部分都采用铜镍合金。

其次我们介绍一下热电阻,热电阻虽然在工业中应用也比较广泛,但是由于他的测温范围使他的应用受到了一定的限制,热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。

其优点也很多,也可以远传电信号,灵敏度高,稳定性强,互换性以及准确性都比较好,但是需要电源激励,不能够瞬时测量温度的变化。

工业用热电阻一般采用Pt100,Pt10,Cu50,Cu100,铂热电阻的测温的范围一般为零下200-800摄氏度,铜热电阻为零下40到140摄氏度。

热电阻和热电偶一样的区分类型,但是他却不需要补偿导线,而且比热点偶便宜。

相关文档
最新文档
