YT603B1红外对射光电开关 说明书
YT603B1红外对射光电开关说明书产品图片Photo尺寸图Dimension drawing
检测形式X:漫反射
T:0.7(M) 测距可调节
型号YT603B1
额定工作电压（纹波峰值
<=15%）[V]DC10 (36V)
AC
输出信号NPN 常开工作电流表晶体管/可控硅/继电[mA]200mA
响应时间[ms]<3
指向角3°...20°电压降晶体管/可控硅/继电器<1.5V
消耗电流[ms]<=20
差动距离<15%
极性保护▲短路保护■▲■
动作指示
工作环境照度LUX 白炽灯(受光面照度)<=3000太阳光(受光面照度)<=10000
工作环境温度-25...+55[℃]
外壳材料黄铜镀铬
连接方式Y：引线J：内接线C：插件Y C
防护等级IP67
符合标准GB/T14048.10
电气接线图备注：外形尺寸可按用户要
求生产。
光电开关工作原理
光电开关工作原理
一、红外光电开关工作原理
红外光电开关是一种无触点开关，通过探测环境中的红外信号对外界
物体的温度、距离等进行检测，从而控制一些电路的开关，实现自动控制
的功能。
红外光电开关由发射器、探测器和控制器组成，其中发射器主要是用
来发射红外线，探测器是用来检测环境中的红外信号，控制器则是接收发
射探测信号并对其进行处理的器件。
红外光电开关的工作原理是：当环境中的红外信号接近物体时，发射
器发出的红外信号被探测器接收，并将信号转变为电流信号传给控制器，
控制器收到信号后，通过其中一种特定的规则，根据信号的大小或变化来
决定是否向特定的电路断开电源，从而达到自动控制的功能。
二、发射器的工作原理
红外光电开关的发射器主要通过模拟电路来实现发射红外信号的功能，模拟电路中包含了电源电路、振荡器电路、放大器电路和发射装置电路。
其中电源电路将外部电源供电给模拟电路，振荡器将电源电压按周期
调制成一定频率的振荡信号，放大器将振荡信号放大并产生一个可见的大
功率脉冲波形，最后发射装置将此脉冲波形转变为红外光束，形成一个可
见的红外光束，以此来探测物体的状态。
红外光电开关 原理
红外光电开关原理红外光电开关原理红外光电开关是一种利用红外线传感器进行控制的开关装置。
它可以通过检测物体与开关之间的距离来实现开关的触发。
红外光电开关广泛应用于自动控制系统中，如流水线生产、门禁系统、安防设备等。
红外光电开关的工作原理基于红外线传感技术。
红外线是一种不可见的电磁波，其波长在可见光的红色和微波之间。
红外线的特点是能够穿透一些物体，如玻璃、塑料等，但被其他物体如金属所吸收。
红外线传感器可以发射和接收红外线信号，通过对接收到的信号进行处理判断物体与开关之间的距离。
红外光电开关通常由发射器和接收器两部分组成。
发射器负责发射红外线信号，而接收器则负责接收并处理红外线信号。
当物体靠近开关时，它会阻挡发射器发出的红外线信号，使得接收器接收到的信号弱化或中断。
根据接收器接收到的信号强度，可以判断物体与开关的距离。
一般来说，当物体与开关的距离小于设定的阈值时，开关会触发。
红外光电开关具有快速响应、高精度、不受光照干扰等优点。
由于红外线能够穿透一些物体，因此红外光电开关可以在一定程度上避免物体形状和颜色的限制。
此外，它还可以适应不同环境下的工作，如高温、低温、潮湿等。
红外光电开关在实际应用中具有广泛的用途。
在流水线生产中，红外光电开关可以用于检测产品的到位和位置，从而实现自动化生产。
在门禁系统中，红外光电开关可以用于检测人员的进出，提高安全性。
在安防设备中，红外光电开关可以用于监测区域内的人员活动，及时发出警报。
然而，红外光电开关也存在一些局限性。
首先，它对环境光照比较敏感，需要在使用时避免光照干扰。
其次，红外光电开关的测量范围有限，通常在几米到十几米之间。
此外，由于红外线的特性，红外光电开关在一些特殊情况下可能会受到干扰，如大气中的水蒸气、灰尘等。
红外光电开关是一种利用红外线传感技术实现控制的开关装置。
它通过检测物体与开关之间的距离来触发开关动作。
红外光电开关具有快速响应、高精度等优点，在自动控制系统中有广泛的应用。
光电开关的选购技巧
光电开关的选购技巧光电开关由于种类、规格和应用等的不同，选择什么样的光电开关适合看以下内容分解：一、光电开关种类及规格1. 红外式光电开关红外式光电开关是常见的一种光电开关，其工作原理是利用发射器和接收器发射和接收红外线光束，当被测物体通过时间束就会被遮挡，接收器就会检测到光束消失，从而发出工作信号。
红外式光电开关有分皮秒和纳秒的两种，平常用的红外光电开关大多数是红外皮秒光电开关。
常见红外光电开关的使用距离一般在10—30米之间，适用于特别规形状的物体检测。
2. 激光式光电开关激光式光电开关是使用激光光束进行探测的光电开关，相比于红外式光电开关，激光光束更为集中，探测范围更为，是用来检测更小的物体的理想选择。
激光式光电开关由于激光光束特别集中，所以能够检测到特别小的物品，使用距离也可以实现50—60米之间，适用于一些特殊的场合。
3. 光纤式光电开关光纤式光电开关是通过光纤传输来实现检测任务的光电开关。
它由发射器和接收器构成，通过光纤传输光束，所以可以完成距离超出100米的远距离检测任务。
相比其他光电开关，光纤式光电开关有着更高的精度和更远的作用距离。
二、光电开关选型光电开关的选型需要考虑到很多因素，例如工作环境、被检测物体性质、作用距离等诸多因素。
下面是一些关于光电开关选型的技巧：1. 工作环境在恶劣工作环境下，例如高温、潮湿、腐蚀等环境，就需要选用一些耐腐蚀、防水、防尘、防震等特殊性能的光电开关。
2. 被检测物体性质被检测的物体性质也是选择光电开关的紧要因素，例如物体颜色、透亮度、形状等都会对光电开关的探测结果产生影响。
3. 作用距离光电开关是现代化工业自动化中为紧要的传感器之一，其种类比较多，选型也需要考虑浩繁因素，如被检测物体、工作环境和作用距离等。
在选型时，应依据实际需要选择适合的探测距离，过短或者过长都会影响探测的效果。
标签:光电开关。

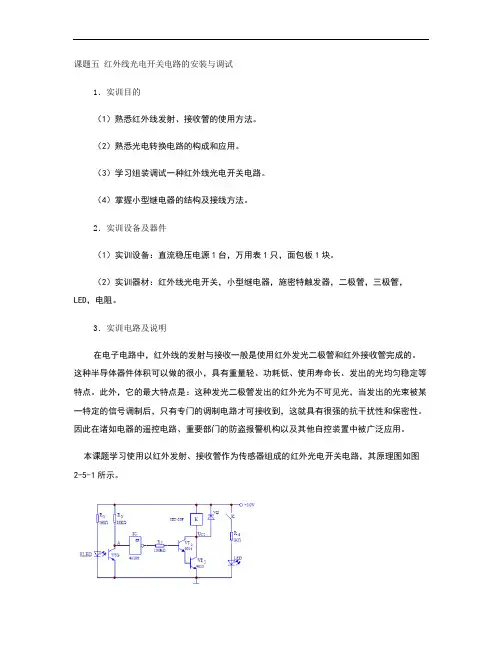

2课题五红外线光电开关电路的安装与调试
