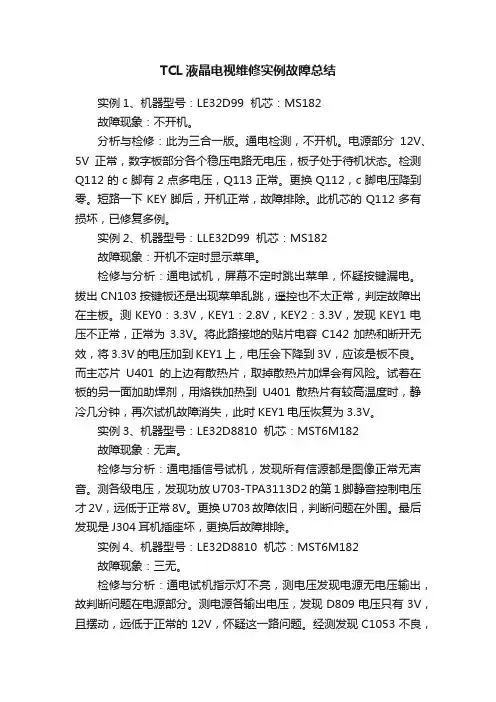

TCL液晶电视故障速查表

检修过程：
机型：L46E5200BE机芯:MS28故障现象：灯亮不开机检修与分析：打开机器，测量数字板各组供电电压均正常。由于该机主要IC均采用BGA焊接，测量IC各脚具体电压是很困难的,于是查图测量CPU各主要供电电感，当测量到L506时发现一段是3.3V另外一端电压只有2V左右。关机将该电感已经变为50K。测量该电感CPU一端对地电阻未发现有阻值明显变小现象，于是用一导线短接该电感后通电试机，故障排除。（郑州分公司安阳经营部刘红军提供）
TCL液晶电视故障速查表：
故障编码：
113
故障现象：
自动开关机
机芯：
LCD MS48IS机芯
机型：
L42P11FBDEG,L42P11FEG,L32P11BDEG,L46P11FBDEG,L32V6200DEG,L37V6200DEG,L42V6200DEG,L46V6200DEG,L55V6200DEG,L37P11FBDEG,L40P11FBDE,L55P11FBDEG,L32E5330DE,L37E5330DE,L42E5330DE,L46E5330DE
检修过程：
机型：L37E5200BE机芯：MS28故障现象：黑屏检修及分析：背光不亮，屏型号：T370HWB06.0，测背光板工作条件正常，再测背光板上的三极管Q201、Q203击穿，保险丝F101开路。Q201、Q203用的是FQD18N20（参数为电流18A，耐压200V），更换以上元件故障排除。已发现多例.
检修过程：
机型：L46V6200DEG MS48IS故障现象：自动关机原因分析：这是一块服务商送修的数字板，通电试机发现，上电处于待机模式，按遥控开机后，主板上24V/3.3V/1.8V/2.5V都有，但无背光开启信号和屏供电，先软件后硬件的办法吧，用电脑串口加网线升级后机子开了，但是老化半小时后，就关机，肯定不是软件的问题了，但测量到复位三极管Q1101的C极电压为1.7V左右跳动，B极电压为2.2V左右，E极电压为2.9V左右，凭感觉自动关机的问题就出现这里，关机测量Q1101的B极外围电路C1138的对地阻值为10K左右，而正常好板该店阻值为100K左右，用烙铁烫一下该电容，阻值马上恢复到100K以上，用2UF贴片电容更换该电容后，老化半天故障也不在出现。确定故障排除。兰州技术组
检修过程：
此板为服务商返电源板板（08-IL32C21-PW200AA），上机后发现背光能点亮但不停的闪烁，不到1分钟就熄灭，并且能够问到有臭氧的气味，根据故障现象初步判断为电源板高压输出部分有问题。根据原理图首先测量IC10(OZ9976)的各脚电压，测其15脚的12V供电正常，有于部分脚无法测量，并且很快就保护，所以只能用电阻当对比测量IC10的有关脚外围电路阻值，当测量到IC10的9脚（过流检测）外接元件QS1（2N7002）时发现对地阻值很小已经损坏，更换后故障排出。备注：此电源板出现此故障时，都是QS1损坏，已修了很多块（西安分公司高邦安提供）
检修过程：
此机芯出现限视收看时按调试说明上的超级密码四个0无法解锁，正确的方法是：按遥控器的红蓝+0000解除。
故障板名称：
主板
故障元件位号：
软件
处理措施：
按遥控器的红蓝+0000解除
图片：
无
备注：
故障编码：
325
故障现象：
图像尺寸/中心不正确
机芯：
LCD 3DI98S机芯机来自：L55X11FE3D,L46P11FE3D,L55P11FE3D,L46X11FE3D,D42P6100D,D46P6100D,D55P6100D,L47V6300-3D,L55V6300-3D,L42V6300-3D,L58X9200-3D,L46V8200-3D,L55V8200-3D
故障板名称：
数字板
故障元件位号：
过孔不良
处理措施：
连飞线
故障编码：
531
故障现象：
声音不稳定
机芯：
LCD MT01C机芯
机型：
L40F3200B,L42E5200BE,L32F3200B,L42F3200E,L46F3200E,L42V10,L32F3000E,L46P21FBD,L42P21FBD,L43E5000E,L48E5000E,L42F3000E,L43F3200E,L43E5010E,L46F3000E,L48E5010E,32T158E,42T158E,L32F3380E,L43F3380E,L48F3380E,L42J3210E,L42S3211E,L42W3212E,L43F3350E,L42F3220E,L32F3350E,L48E5020E,L46F3220E,L43E5020E,L43F3220E,L37E5020E,L32E5020E,L32E5070E,L32F3290B,L42F3210E,L46F3210E,L37F3380E
故障板名称：
电源板
故障元件位号：
QS1
处理措施：
更换
故障编码：
113
故障现象：
自动开关机
机芯：
ODM MST6M181机芯
机型：
L32E10,L3210CDS,LE32D78,L32C11,LE32D99,L32C12,L37C12,LE32C28,L26M90,L32M90,L42M90,L40C12,L42C12,L19E09,L22E09,L24E09,L32E09,L42E09,4211CDS,LE23C18,LE32C18,LE42C18,LE37C18,L42C19,L47C19,L55C19
检修过程：
此板是上门工程师拆回板，装上机架试机声音正常，既然是故障热机时出现，于是就用热吹风加热，当加热以后故障出现，就是无声。首先怀疑是静音电路故障，测静音控制管Q602（PNP）的b极时22V高电平，说明数字板没有静音，当测到Q602的C极时有0.6V左右的电压，使Q601(NPN)导通拉低C极电压，以致数字板静音。因为Q602 C极电压正常的时候是0V的，怀疑是Q602热机后性能不良，更换后加热声音正常
检修过程：
这是一块送修的数字板，首先目测了一下在Q004.Q005都已烧焦了，肯定是哪里负载太重或者自身电路电路短路烧坏这块电路，首先把坏件拆下来，Q004，Q005<D454>U005<RT8110B,换上新件以后，测量没有短路的地方，就开机了，上电后测量12V正常，机子开了，这是用手摸了一下Q004，Q005温度显然超过了正常值，马上关机，重新检查，没有发现什么异常，后来想到以前MS06机芯过孔不良，烧坏MOS管，仔细测量了一下，U005的2脚到Q004的栅极有20多欧的阻值，哈哈问题原来在这，连接后长时间老化，温度正常，交给以后使用到现在没有发现问题。
故障板名称：
数字板
故障元件位号：
Q602
处理措施：
更换Q602
故障编码：
111
故障现象：
三无（灯不亮）
机芯：
LCD MS81机芯
机型：
C42F220B,L26F3200B,C32F220,L42P60FBD,LCD32R18,LCD42R18,C37E320B,C42E320B,C42F12B,C40E320B,L26E5200BD,L40F11,C26E320B,C32E320B,C46E320D,L26F3000B,L24E5200BD,L24F11,L26F11
故障板名称：
背光板
故障元件位号：
Q201、Q203
处理措施：
更换三极管Q201、Q203，保险丝F101.
故障编码：
111
故障现象：
三无（灯不亮）
机芯：
LCD MS99机芯
机型：
L32E5300A,L37E5300A,L42E5300A,L46E5300A,L40V8200-3D,L42Z11A-3D,L46Z11A-3D,L43V7300A-3D,L46V7300A-3D,L55V7300A-3D,L43F3390A-3D,L48F3390A-3D,L55F3390A-3D,L43E5300A-3D,L46E5300A-3D,L48E5300A-3D,L55E5300A-3D,L32E5390A-3D,L43E5390A-3D,L48E5390A-3D,L55E5390A-3D,L39F3390A-3D,LED55C910D,LED48C910D,LED48C910DJ,L46E5300D
故障板名称：
数字板
故障元件位号：
R921
处理措施：
更换
图片：
无
备注：
还有一点就是这个机芯的屏ID都在100以上，如果是在100一下它也是不记忆的
故障编码：
112
故障现象：
三无（灯亮）
机芯：
LCD MS28机芯
机型：
L32E5200BE,L55E5200BE,LED32C800I,LED42C800I,L46F3200E,L32V6300-3D,L37V6300-3D,L55E5200-3D,L37E5200BE,L40E5200BE,L42E5200BE,L32F3200B,L42F3200E,L46E5200BE,C32P820-3D,C37P820-3D,C42P820-3D,C47P820-3D,L46P21FBD,L42P21FBD,L32P50E,LED42C800D,LED46C800I,LED55C900I,LED46C900I,L42E5200-3D,L46E5200-3D,L32E5200-3D,L37E5200-3D,L40E5200-3D,L43E5000-3D,L48E5000-3D,L39E5000-3D,L50E5000-3D,LED32C710K,LED43C710K,LED43C720D,LED46C900D,LED55C900D,LED39C720DJ,L48E5020-3D,L50E5090-3D,L43E5020-3D,L39E5090-3D,LED43C720DJ,L50E5010-3D,LED39C720D
