变电所直流接地故障查找方法
直流接地故障查找方法
直流接地故障查找方法
嘿，你知道直流接地故障有多让人头疼不？那可得赶紧找到解决办法呀！咱先说说查找方法的步骤吧。
首先，得确定直流系统是否真有接地故障，就像医生给病人看病，先确定是不是真生病了。
可以通过监测装置或者用万用表测量直流系统的正负极对地电压，如果有偏差，那就可能有接地故障啦。
然后呢，开始分段查找，把直流系统分成几个部分，一个一个地检查，这就好比是在一堆乱麻中找一根特定的线。
注意事项也不少呢！在查找过程中，一定要小心谨慎，可不能像个毛手毛脚的猴子一样乱搞。
要确保安全，防止触电事故发生，毕竟电这玩意儿可不是好惹的。
说到安全性和稳定性，那可太重要啦！如果不注意安全，那不是拿自己的小命开玩笑嘛！在查找故障的时候，要严格按照操作规程来，不能瞎搞。
而且要保证直流系统的稳定性，不能因为查找故障而让整个系统崩溃了，那可就惨啦！
这直流接地故障查找方法的应用场景可多了去了。
比如在发电厂、变电站这些地方，一旦出现直流接地故障，就得赶紧用这些方法找出来。
它的优势也很明显呀，能快速准确地找到故障点，节省时间和人力成本。
就像有个超级侦探，能在最短的时间内找出坏人。
我给你讲个实际案例吧。
有一次，一个变电站出现了直流接地故障，
工作人员用了这些查找方法，很快就找到了故障点，及时排除了故障。
要是没有这些方法，那可就麻烦大了，说不定会影响整个电网的运行呢！
所以呀，直流接地故障查找方法真的很重要，一定要掌握好。
这就像是我们手里的一把利器，能在关键时刻发挥大作用。
直流系统接地的查找方法
直流系统接地的查找方法 LELE was finally revised on the morning of December 16, 2020直流系统接地的查找方法一、万用表电压测量法查找接地故障1．基本原理：用万用表直流电压档(DC档)测直流电压值。
当直流一极接地时，另一极对地电压为全电压，即控制电压为220V，合闸电压为250V。
当切除某一部分直流负荷时，观察万用表所测极对地电压值的变化情况来判断接地点所在区域，从大到小，逐个否定，最后排除。
2．处理方法：①在查找直流接地故障时，工作人员须对本厂的直流系统了如指掌.直流屏上输出的直流电源按其负荷性质分两路分别送到合闸母线(250V)和控制母线(220V)，它们负极分开，正极共用。
②判断接地极性。
用万用表DClo00档测量直流电源“+”、“-”极对地电压，若“+”极接地时，则“-极对地电压为220V.若“-”极接地时，则“+”极对地电压为220V，据此判断出接地极性。
为叙述方便，以下设“-”极接地。
③用万用表测直流控制母线“+”极对地电压为220V，瞬时切除所有合闸电源开关后，如电压值下降很多甚至为0，就说明接地点在合闸回路，应对高压线路的合闸回路、事故照明、机组启励回路等用同样方法进行检查、判断；如电压值仍为220V，则说明接地点在控制回路中，应进一步区分接地点是在直流屏、蓄电池室还是在负载回路。
④用万用表测直流屏整流输出的“十”极对地电压为220V，瞬时断开控制电源开关1HK，如所测电压明显下降或为0V，说明接地点在控制母线回路；如所测电压值无变化，说明接地点在直流屏或蓄电池室，就应对屏内设备及蓄电池做仔细检查。
如接地点在控制回路，测“十”极对地电压为220V，瞬时拉开开关1DK，若电压值明显下降甚至为0V，说明接地点在信号回路，可通过电压测定，瞬时拔出信号回路保险来查找。
如所测电压值无变化，说明接地点在其它回路中。
瞬时拉开3DK，如所测电压值明显下降甚至为0V，说明接地点在高压断路器弹簧操作机构的储能电机控制回路中。
直流接地故障查找的步骤方法原则
直流接地故障查找的步骤方法和原则一、直流接地故障查找原则1、先观察环境，后判断可能的接地点（先室外后室内）；2、先转直流母线、后拉直流馈线；3、先拉储能、信号（公共屏）、测控、后拉保护、主变等装置；4、拉开保护装置电源后再上电前，需退相关保护装置出口压板。
二、查找接地故障具体步骤：1、处理方法：1）、当直流系统发生接地时，首先根据变电所绝缘监测装置实际配置情况，借助接地光字牌、主监控绝缘报警系统、直流接地检测仪报警等监测手段，并通过万用表测量直流屏处的直流对地电压，判明直流接地的性质（接地极性、全接地、高阻接地等）。
2）、接地性质明确后，可进行以下处理：检查绝缘水平低（室外端子箱、接线箱、密封不严的刀闸机构箱、无防雨罩的瓦斯继电器等室外设备、现场工序易潮湿）、易发生接地的开路、存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；3）、若绝缘监测装置能监测处接地的具体支路，该支路为双回路配置的，可以合、拉空气开关的方法，将该支路负载转到另一直流母线，观察接地现象是否转到另一直流母线上。
4）、若接地电阻较大，绝缘监测装置无法检测出接地支路的，可将绝缘监测装置的接地告警定值（220V直流系统告警值一般设为25k Ω,110V直流系统告警定值一般设为7kΩ）增大，重新检测；若正负极同时接地，此时正负电压平衡，也无法检测出接地支路，只会做“母线绝缘异常”的告警，可将绝缘监测装置中的“正负同时接地”设为“是”，正常运行时为“否”，再重新检测。
若能检测出接地支路，按步骤（3）处理。
5）、若以上绝缘监测装置等无法检测出具体接地支路，在坚持查找直流接地故障的原则的前提下，依次切断直流屏上各负荷开关，若直流屏上负荷开关所带负荷中存在不允许短时停电负荷(失去电源后会引起保护误动作)，则禁止直接断开直流屏上此负荷开关，而应从该负荷开关所带本段各配出开路本柜控制电源上逐一拉路查找，查找过程中也不允许选切不允许短时停电负荷(失去电源后会引起保护误动作)，若直流屏上负荷开关所带负荷中不存在不允许短时停电负荷，则可直接拉直流屏负荷开关，但切断时间不得超过3秒钟，不论回路接地与否均应合上，如果拉开此开关直流接地现象消除，则可以判断接地点就在该段母线上，接下来可依次拉开该段母线上所有配出开路直流电源，进而判断确切的接地开路并进行有效处理，彻底消除接地现象。
变电站直流系统接地原因及其查找方法
对 于 具体 细节 或复 杂 的直流 接地 ，更 多 的还是 要靠 手 动 拉路 查找 。 当直流 系统 发 生接地 时 ， 由直 流系
统 绝缘 监 察装 置发 出预 告信 号 。此 时 ，应 首先 确定 是正极 接 地 ，还 是 负极 接地 ；是 完全 接地 ，还 是绝
２ 直 流 接地 查找 及 处 理 方 法
时 ，保护误 动 的可 能性 更大 ；如果 在这 些 回路 上再
变 电站直流系统接地 原因及其查找方法
电工电气 （０ ２ ． ２ １ ６ Ｎｏ ）
检 查接 地 速度 的一 种有 效手 段 。但是 由于直流 网络
的庞 大 ， 自动 装 置往 往 只能 检 查 到某 些 专 用干 路 ，
电工 电气 （０ ２ ． ２ １ ６ Ｎｏ ）
变 电站 直 流 系统 接 地 味 因 及 其 查 找 方 法
变 电站直流 系统接地原 因及其查找方法
饶 正 科
（ 四川省电力公 司攀枝花 电业局 ，四川 攀枝花 ６ ６） ｉ０７ ７
０ 引 言
直流 系 统 被 人们 俗 称 为变 电站 的 “ 心脏 ” ，但 由于 随着 高精 度 直流 绝 缘 检测 装 置 的大 范 围运 用 ， 现 在 的值 班 人员对 直流 系统和 直流 接地 的查 找和 处
发 生另 一 点直流 接地 ，就 町能将 叫路 Ｌ 的相 关触 点 ｝ Ｊ
短 路造成 继 电器 或线 圈带 电引起 误动 作 ，造成 断 路
器 的误合 闸 、误 跳 闸。 当负极 接地 时 ，若 回路 中冉有一 点接 地 ，就可
能造成 直流 回路发 生短 路 ，线 圈被 接地 点短接 Ｉ 小 『 ｆ ｊ
阐述变电站查找直流接地的方法
阐述变电站查找直流接地的方法在变电站，直流系统是为各种控制、自动装置、继电保护、信号等提供可靠的直流电源并作为工作电源，它还为操作提供可靠的操作电源；当站内的站用电失去后，直流电源还要作为应急的后备电源，所以直流系统在变电站中的作用非常重要；当直流系统发生一极接地时，从理论上说并不影响系统的正常运行，但当另一极也发生接地时，就会造成继电保护的误动或拒动，引发电网事故，因此直流系统有一极接地时，要尽快找出接地点，隔离故障点并消除。
1 变电站直流系统绝缘监测装置的工作原理图1 绝缘监察装置原理图如图1所示，绝缘监视转换开关（SA1）有三个位置，即“信号”、“测量位置I”、“测量位置II”。
平时，其手柄置于“信号”位置，在SA1的触点5-7和9-11接通，使电阻R3短接，平时母线电压表转换开关（ST）触点9-11接通的。
这样，信号部分就组成如图2所示电路，其主要组成元件为电阻R1、R2和接地信号继电器（KA），电阻R1、R2都是1kΩ，与直流系统正对地绝缘电阻（R+）、负对地绝缘电阻（R-）组成平衡电桥的四个臂，信号继电器（KA）接在平衡电桥的对角线上。
正常时，R+与R-相等KA中仅有微小的不平衡电流流过，它不动作，则两极对地电压都为额定电压一半。
当R+或R-降低时，电桥失去平衡，KA的线圈中有较大的电流流过，KA动作，然后发出“直流系统接地”及音响信号，则接地极电压降低，另一极对地电压升高。
这种信号电路的缺点是：当R+、R-同时下降时相等时，KA不会动作。
图2 绝缘监察装置原理图分析图2 变电站查找直流系统接地的一般顺序和方法变电站查找直流系统接地的一般顺序：（1）先判断直流接地的极性，再判断直流系统是否完全接地或是不完全接地；（2）将直流系统分成几个不相联系的部分，即用“分网法”缩小查找范围；（3）对于不太重要的直流负荷及不能转移的分路，利用“瞬停法”（不超过3秒）查找直流馈线接地故障点所在支路；“瞬停法”查找前应退出误动的保护（比如距离保护）；“瞬停法”查找的顺序：先试拉信号回路和照明回路部分，后试拉操作回路、控制回路部分；先室外部分后室内部分；（4）对于较重要的直流负荷（如操作电源、保护电源），并且是不同电源的双回路，可以用“转移负荷法”，查找该馈路所带回路中有无接地故障；“转移负荷法”指将接地故障所在直流母线上的不同电源双回路较重要馈线分列运行后，依次转移切换到另一段直流母线上，监视“直流母线接地”信号是否消失，查出接地故障点所在哪个馈线上；（5）查找接地故障点具体设备。

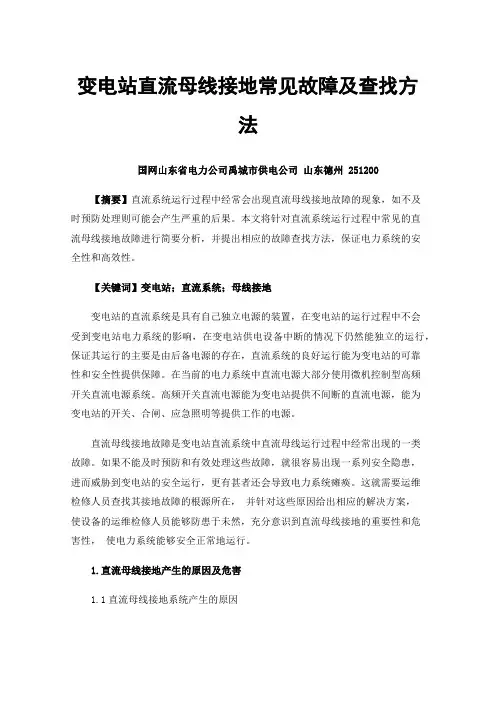

变电站直流母线接地常见故障及查找方法
变电站直流母线接地常见故障及查找方法国网山东省电力公司禹城市供电公司山东德州251200【摘要】直流系统运行过程中经常会出现直流母线接地故障的现象，如不及时预防处理则可能会产生严重的后果。
本文将针对直流系统运行过程中常见的直流母线接地故障进行简要分析，并提出相应的故障查找方法，保证电力系统的安全性和高效性。
【关键词】变电站；直流系统；母线接地变电站的直流系统是具有自己独立电源的装置，在变电站的运行过程中不会受到变电站电力系统的影响，在变电站供电设备中断的情况下仍然能独立的运行，保证其运行的主要是由后备电源的存在，直流系统的良好运行能为变电站的可靠性和安全性提供保障。
在当前的电力系统中直流电源大部分使用微机控制型高频开关直流电源系统。
高频开关直流电源能为变电站提供不间断的直流电源，能为变电站的开关、合闸、应急照明等提供工作的电源。
直流母线接地故障是变电站直流系统中直流母线运行过程中经常出现的一类故障。
如果不能及时预防和有效处理这些故障，就很容易出现一系列安全隐患，进而威胁到变电站的安全运行，更有甚者还会导致电力系统瘫痪。
这就需要运维检修人员查找其接地故障的根源所在，并针对这些原因给出相应的解决方案，使设备的运维检修人员能够防患于未然，充分意识到直流母线接地的重要性和危害性，使电力系统能够安全正常地运行。
1.直流母线接地产生的原因及危害1.1直流母线接地系统产生的原因长期以来，变电站内设备都是不间断的供电，来维持变电站自动化装置的正常运行，然而这种长期持续运行就会导致系统承受着高负荷的运转，再加上回路没有进行良好有效的维护和外界因素的干扰，就会使得变电站直流系统回路发生老化现象，从而容易导致接地故障的发生。
运维人员在长期工作中总结了几点直流母线接地发生的原因：①对设备的修理和改进时，没有将设备的一些零件安装好，造成设备的损坏，在变电站直流系统开始运行时，就会导致二次回路电线与地接触，形成直流母线接地故障。
直流系统接地故障查找方法及其特征分析
直流系统接地故障查找方法及其特征分析发布时间：2023-02-17T08:18:39.249Z 来源：《中国科技信息》2022年19期作者：王峰[导读] 直流系统接地故障会直接影响电力系统的平稳运行，因此，需要多重视直流系统接地情况，发现接地故障后立即查找与排除故障，保障电力系统的正常运行王峰国网山西省电力公司超高压变电分公司山西太原 030031摘要：直流系统接地故障会直接影响电力系统的平稳运行，因此，需要多重视直流系统接地情况，发现接地故障后立即查找与排除故障，保障电力系统的正常运行。
针对直流系统接地故障查找方法及其特征进行了分析，希望为类似的故障处理提供参考。
关键词:直流系统;接地故障;查找方法１直流系统接地故障成因及危害①环境因素造成直流接地。
大雨、潮湿、昼夜温差大等均可能增大湿度，造成箱体内部凝露或积水，电缆沟积水等问题，影响直流系统的绝缘性能，产生直流接地故障。
②设备因素造成直流接地。
设计不合理、设备绝缘质量差、设备长时间运行产生绝缘老化、技改扩建产生寄生回路等问题均有可能发展为直流接地故障。
③人为因素造成直流接地。
设备技改或新站基建时，接线人员对二次线缆绝缘包扎不完整、线缆破损导致误碰金属外壳、工作人员操作不当等均增加了接地故障发生概率。
④动物因素造成直流接地。
变电站内防小动物封堵破损造成小动物侵入，动物爬入运行设备造成导电元部件松动脱落，动物啃咬电缆等均有可能产生直流接地故障。
变电站内发生单点接地故障不会对设备运行产生致命影响，但是一旦发展为两点甚至多点接地，将会使断路器拒动、误动，产生越级跳闸、负荷损失等电网事故，严重威胁着电网的安全运行。
2直流系统接地故障类型2.1受负荷电流干扰的接地该接地产生原因大多是因为电池电解液漏到了地上，寻找直线接地原因时需要关注蓄电池情况，避免出现因为蓄电池接地产生的接地。
2.2非线性电阻接地非线性电阻接地及经过二极管等材料而引发的接地故障，电压大小、电压方向都会影响电阻值，其电阻值有着非线性特点，但若出现了接地警报，即变成了金属性单点接地，更容易查找。
探讨变电站直流系统接地故障查找方法
． １ 分母 线排 查 去操作 电源 ，造成熔断器熔 断、直流 电 ２
２ ． １ ． １ 选择 动力直流部分
直 流系统在一 点接地的情 况就 要马上进
在动力直 流部分 的选择 中要 按开 关 直流屏观察，确保无误后再继续进行 。
行 排查 ，加强在 线监测 ，以此来 杜绝 因
排列顺序依次拉开开关，因为每个变电
具体 的直流系统 的查找 原则 是，按 殊 的细节需要注意 ，比如拉开某一 路时 ， 照先 分母线再分段 ，再 次分 回路 ，先合 监控 装置 响应还需要 隔一段 时间 ，还要 闸后控制 ， 先室外后室 内的顺序来进行 ， 等待 １ ０ 秒 的 时间 ，这 是工 作者 需 要 了 还要结 合操作情 况、现 场运行方式 、气 解 的。 候影 响等综合性 的因素来进行考虑 。不 论 是采用脉宽变频 技术还是采用桥 式整
变 电站的各种输出开关较多，既有
故 障的具体 查 找方 法 ，希望 能够 对 广大研 究者 有所 启示 。
头 、室外 外部控制设备 未加防雨罩 、误 保护直流 部分 的还有变 电站 的控 制部分
将控制 电缆外皮绝缘损 伤 ，这些都是 因 的。采用微机保护的可分控制直流母线 、 设计上 或人员失误造成 的 ，为直流接地 单元保护 工作 电源母线可根据被保护 装
一
电站 日常运行是非常繁琐和复杂
的 ，一 些 如 直 流 系 统 接 地 的 查 找 与 处理 就是 非常棘 手 的 问题 。 本文对 直 流接 地的 产生进 行 了分 析 ，并详 细 阐述 了直流 系统接 地
电缆 ；在 电缆沟施工将控 制电缆损伤 以判定不是动力直流部分接地。
造成接地 ；在 带 电二次 回路 上工作将直 ２ ． １ ． ２选择控制、保 护直 流部分 流 电源误 碰设备外壳 ；二 次回路漏接线
直流接地查找方法及注意事项
直流接地查找方法及注意事项一、直流接地查找方法首先确定一下你得直流系统是否真接地还是装置误报，如果真接地了,应该按照先室外后室内的原则进行查找,但是注意查找时绝对杜绝人为原因造成第二点接地（如果那样可能造成保护装置误动或拒动正接地误动负接地拒动)，查找一般用拉路法，先次要后重要负荷原则:（1）双母线的并列时，容易误报接地；(2）分别断开开关同时监视对地电压,找到是那组开关后，再分别拆线；（3) 先拉操作，在拉保护，合保护（停留5－10秒)，合操作.最后在非电量的电缆处查出问题.（4）拉路时，先断操作,在保护，合保护，合操作，就把出口问题解决了。
误动的可能应该没有。
（5) 处理直流接地时一般注意事项：1、禁止使用灯泡查找，2、发生一点接地后,原则暂停在二次回路上工作，3、不得造成另一点直流接地情况，4、使用仪表的内阻不低于2000/欧姆5、采取瞬间断电法时，应当防止保护误动作,对于重合闸线路和备用电源自投要注意不能长时间断电。
（6）造成接地原因很多,比如安装时不小心开二次电缆,破坏外皮，时间长特别是潮湿天气，最容易发生接地！旧式端子排绝缘性能下降等等对直流系统接地故障的分析与处理直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等，对供电的可靠性要求很高。
直流系统的可靠性是保障变电所安全运行的决定条件之一。
二、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长.所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
分析直流接地的原因有如下几个方面:1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。
或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降.3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
变电站直流接地的查找与处理
变电站直流接地的查找与处理关键词：变电站；直流接地；查找；处理变电站作为电力系统中较重要的组成部分之一，其运行可靠性不仅会影响电力系统，还会影响电力用户。
因此，当变电站直流系统发生接地故障时，必须以最快速度准确找到故障点，并及时处理，使故障对系统运行的影响降至最低。
一、变电站直流接地原因1、二次设备和二次回路中所使用的绝缘材料质量及绝缘性能不符合相关规范标准。
或绝缘材料使用年限过长未及时检修更新，发生老化、腐蚀、剥落等现象。
2、二次回路、电气设备及直流系统所处运行环境潮湿，阴雨天多，造成绝缘性能下降，可能导致直流接地故障。
3、系统内的金属零件脱落掉在元件上，导致金属屏与直流回路短接，造成直流系统接地故障。
同时，一些小动物爬入带电回路中，也会导致系统出现故障，发生直流接地。
4、二次回路和电气设备因安装设计或运行维护不合理，造成直流系统潜在的接地故障。
常见问题有：二次回路带电端断线或固定不牢靠，设备受碰撞或震动时，出现接地故障。
在二次接线中，电缆芯一头接入端口运行，另一头被当作不带电或备用芯而使其直接裸露在金属件上，导致接地故障。
接地设备与直流带电设备在安装设计时绝缘间距小，当出现过电压时，间隙可能被击穿，导致直流接地故障。
二、变电站直流接地危害变电站直流系统所接设备多、回路复杂，在长期运行中会因环境的改变、气候的变化、电缆及接头老化、设备本身问题等，不可避免发生直流系统接地。
特别在变电站建设施工或扩建中，因施工及安装问题，难免会遗留电力系统故障隐患。
直流系统更是一个薄弱环节，投运时间越长系统接地故障概率越大。
若直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或低于某一规定值，这时称该直流系统有正接地故障或负接地故障。
因断路器跳闸线圈均接负极电源，故当发生正接地时回路在发生两点接地或绝缘不良，可能导致断路器跳闸。
直流系统负接地时若回路中在有一点接地，形成两点接地，可将跳闸回路或合闸回路短路，保护拒动，导致断路器拒跳闸，同时可能会使熔断器熔断或继电器触点烧坏。
变电站直流系统接地故障的查找分析及处理
变电站直流系统接地故障的查找分析及处理摘要：变电站直流系统中所连接的直流支路较多，设备也多，在运行过程中，由于受到环境的影响，接线端子老化、设备元器件老化、设备自身原因造成线路绝缘下降，容易发生直流接地故障。
近年来，随着电力资源在生活生产中的不断深入应用，电力能源已经成为当前最主要的生产能源之一，人们要求更稳定高效的能源供给，变电站直流接地故障引起各界的广泛重视。
当前急需对变电站的直流故障问题做出及时有效的解决策略，以保障变电站的各项系统正常运行。
关键词：变电站；直流系统；接地故障；查找处理1变电站直流系统接地故障的有关概述1.1变电站直流系统接地故障的含义变电站直流系统接地故障指的是变电站直流系统的正极或负极与大地间的绝缘水平低于某一规定值。
变电站直流系统接地故障可以分为以下两种类型：第一，一点接地，即变电站直流系统内发生单一接地点。
通常情况下发生一点接地不会对变电站保护装置的运行产生较大影响，但为了避免转化为两点接地（不同位置），必须尽快对故障进行排查和处理；第二，多点接地，即变电站直流系统内发生两点或两点以上接地。
当发生多点接地故障时，会对变电站保护装置的运行产生很大影响，可能会导致保护回路误动、正负极短路以及开关拒动等现象，严重影响变电设备的安全可靠运行，因此必须立刻查找故障点并采取适当的处理对策。
1.2变电站直流系统接地故障的原因第一，相关的材料质量问题。
例如一些二次回路的绝缘材料本身的质量就有问题，绝缘的效果极差，无法保证绝缘的性能，很容易造成接地；第二，外界的湿度对暴露在空气中的直流系统中的金属元件的影响。
本身这些元件是具备绝缘的性能的，但由于外界的湿度大，或者是连续的强烈的暴雨造成的系统偶发性接地；第三，外界动物的影响。
很多变电站都处在人迹罕至的野外，在这种情况下，即便不大会出现大型的动物影响，但是各种小动物例如鼠类和昆虫常常进入带电回路，造成接地短路；第四，人为因素。
人工误触碰和非正常程序的维护活动都可能会造成直流接地。
变电站直流系统接地故障成因及排查方法
变电站直流系统接地故障成因及排查方法摘要：本文主要阐述了直流系统接地故障的危害性及常见成因，并结合故障处理实例，对直流接地故障排查方法进行了简要说明。
另外，文中通过对一起断路器误动事件进行分析，加深人们对直流接地故障排查注意事项的理解。
关键词：直流接地；成因；排查；注意事项1 引言直流系统在变电站中占据重要地位，它主要为保护装置、监控系统、控制回路、信号回路及事故照明设备等提供工作电源。
直流系统的可靠与否，关乎着变电站的安全稳定运行。
但是，由于直流系统回路繁多，分布面广，容易发生故障或异常，直流系统接地便是其中最常见的不正常状态。
2 直流接地故障危害按照接地点数目，直流系统接地故障可分为单点接地与多点接地。
当单点接地故障发生时，系统尚能坚持运行，若系统再出现其他接地点，将可能导致断路器误动、拒动，或者直流空开跳闸等问题，对电网运行可靠性带来严重威胁。
下面以断路器跳闸回路简化图为例进行分析说明。
DK：空气开关； TJ：保护动作接点； TQ：跳闸线圈； BG1：断路器辅助接点（常开）图2.1 断路器跳闸回路简化图（1）当A、B两点接地时，保护动作接点短路，将导致断路器误动；（2）当B、C两点接地时，跳闸线圈两侧短路，将导致断路器拒动；（3）当A、D两点接地时，系统正负两极短路，将导致空气开关跳闸。
另外，当两极接地发生在蓄电池组、充电回路或直流母线上时，将会破坏整段直流系统，引起火灾等严重后果。
3 直流接地常见成因3.1 直流接地成因统计2011至2018年期间，潮州供电局继保自动化班共处理直流系统接地故障50余项，依据故障排查处理结果，对故障成因进行分析统计，如表3.1所示。
表3.1 直流接地成因统计3.2 直流接地成因分析1．二次设备绝缘受潮端子箱、机构箱、压力表等密封不严，或瓦斯继电器未加装防雨罩，遭遇阴雨、潮湿天气容易造成电缆、端子绝缘降低，进而致使直流接地故障发生。
2．二次设备绝缘老化、破损二次设备运行年限久，存在灰尘积压、氧化锈蚀等问题，绝缘性能降低；或因机械磨损、动物咬损、过热损伤等问题，导致直流回路与金属导体碰触。
变电站直流接地故障点的查找方法
变电站直流接地故障点的查找方法变电站直流系统是电力系统中重要的部分，它能有效地降低故障率，提高系统的可靠性。
变电站直流接地是一种复杂的故障，一旦发生，会造成系统可靠性的严重下降，也可能对电力系统的安全造成威胁。
因此，及时有效地发现变电站直流接地故障点，是保证变电站安全运行的关键。
变电站直流接地故障的查找方法主要有以下几种：首先，可以使用电压变化分析法来查找变电站直流接地故障点。
当变电站直流系统发生故障时，系统中分布的各个部位的电压会发生很大的变化，因此，我们可以通过检查系统中分布的各个部位的电压变化，来发现变电站直流接地故障点。
其次，通过现场测试时获得的故障电压来查找变电站直流接地故障点。
当变电站直流系统发生故障时，在现场测试时可以获得一定数量的故障电压，根据这些故障电压，可以得出变电站直流接地故障点的位置。
再次，根据系统中接地点故障状态来查找变电站直流接地故障点。
当变电站直流系统发生故障时，系统中的接地点状态也会发生变化，通过系统中的接地点的故障状态，可以推测出变电站直流接地故障的位置。
最后，还可以采用直流绝缘测试的方法来查找变电站直流接地故障点。
直流绝缘测试是一种非常有效的技术，它能够检测出系统中潜在的故障位置，通过直流绝缘测试，可以得到变电站直流接地故障点的位置。
以上便是变电站直流接地故障点的查找方法。
这些方法都可以用来正确诊断变电站直流接地故障，从而保证变电站的安全运行。
因此，变电站直流接地故障的及时有效检测是至关重要的，值得继续加以研究，以更好地服务变电站的安全运行。
以上就是《变电站直流接地故障点的查找方法》的内容，希望能够给读者带来帮助。
在未来的发展中，肯定会有更多的技术出现，帮助我们更好地发现变电站直流接地故障点，确保变电站安全运行。
直流接地故障的查找方法
直流接地故障的查找方法变电站的直流系统是由蓄电池组与浮充电装置并联供给直流负荷所组成的运行系统。
正常情况下，直流电源的正、负电源对地是绝缘的（分别为＋110V、－110V），当变电站中二次回路发生一点接地时，在一般情况下并不影响直流系统的运行（接地电源电压下降，未接地电源电压上升）。
但当回路发生两点或多点接地时，就会造成正负级短路，开关与保护误动或拒动等情况发生。
此外，在特殊情况下，一点接地也可能造成保护误动作。
直流系统接地故障在变电站中经常发生，对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几个接地点，查找起来显得非常困难。
一、基本方法1、利用绝缘监察装置判断变电站的直流系统一般分为两段，每段母线上均装有绝缘监察装置。
主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。
对于投运时间较早的变电站直流监察装置一般是利用传统的电桥原理构成的，正常运行时，直流正负母线对地绝缘电阻是平衡的，当发生一点接地时，电桥平衡遭到破坏，接地继电器流过较大的电流，当线圈电流大于整定值时，继电器动作，发出声、光信号报警。
2、断路判断根据负荷的重要性，依次短时拉开直流屏所供直流负荷各回路。
当切除某一回路时故障消失，则说明故障就在该回路之内。
继续运用拉路法，就可以进一步确定故障在此回路的哪一支路当中。
例如，断开直流屏主控控制回路熔断器，绝缘监察装置”接地”信号消失，说明故障在此回路中。
3、分段排除让直流负荷分段开环运行，再断开直流母线分段开关及回路环路开关，然后采用拉路法，故障范围更容易确定。
研究变电站直流系统接地故障查找
研究变电站直流系统接地故障查找摘要：直流系统作为变电站继电保护、控制回路、信号回路、事故照明及自动装置的重要电源，其系统的安全性及可靠性直接关系着整个变电站的安全运行。
因此一旦发生了直流系统接地的情况就要马上进行排查，同时应加强在线监测，以此杜绝因直流系统接地而引起的重大电力系统故障。
关键词：变电站；直流系统；接地故障；查找一、直流系统接地故障概述正常情况下，变电站的直流系统是在电源的正负母线处于地绝缘状态下运行的，一旦其中一条线路的电阻值降低到一定程度，就会导致直流系统发生接地故障。
由于直流系统的设备众多、线路复杂，加之直流系统一直处于长期运行的状态，所以接地故障的发生频率是比较高的。
直流接地按故障类型可分为单极单点（多点）接地、两级同支路（不）同阻值接地、两级不同支路（不）同阻值接地。
因此，在对变电站及其直流系统进行检查和研究时，应将其重点放在排查直流系统的阻值接地故障上。
二、变电站直流系统接地故障原因从本质上说，变电站直流系统接地故障就是直流系统的正负两极在对地间的绝缘电阻值下降，在下降到一定限度之后所引发的直流系统故障。
从直流系统的构成情况来看，其组成设备十分多，而其接线也十分繁杂。
在长期的运作过程中，直流系统会受到多种自然或人为因素的影响，从而很容易诱发接地故障的发生。
导致直流系统接地故障的原因主要有以下几点。
①直流系统内部设备的损坏或老化，导致其绝缘部分受损，引发接地故障，例如蓄电池的内部接地故障。
②自然原因引发的接地故障，如雨天会造成直流系统的绝缘下降，引发接地故障。
③人为操作失误所导致的接地故障，如备用芯及回路未正确隔离。
④零部件的积灰、生锈等原因导致的接地故障。
根据不同的接地极性，我们可以将接地类型划分为正接地和负接地；根据接地的种类可以划分为直接接地和不完全接地；根据接地情况的不同，可以划分为单点接地、多点接地、环网接地和绝缘降低等，而多点接地当中的两点接地是安全隐患最大的一种接地故障类型，严重者会引起保护误动作。
变电站直流系统接地故障产生原因及查找方法
１ ． ３ 直 流 系统接 地 的危 害
若 直 流 系 统 的 一 极 全 接 地 则 大 地 对 另 一 极 之 间 为 全 电压 （ 母线） ， 直流一极发生接地 后， 由于构不成极也 发生接地 ， 则可构成 回路 ， 往往造成直流短路或设备继电保护装置误动作。所 以， 发生一极
接地后， 应迅速找 出接地点并排除， 以防发展成为两极接地 ［ １ ］
（ ３ ） 指示灯 Ｌ Ｅ Ｄ灯更换后 ， 告警信号依然存在 。 告警信号在 绝缘在线监测 仪上变成 了“ ４ Ｏ路 １ ０ ｋ Ｖ Ｉ母接地 ” ， 说 明还 有故
障接地存在， 并发生在 １ ０ ｋ Ｖ Ｉ 母 直 流 回 路上 。 （ ４ ） 根据 ４ ０支 路工 作状态 ， 采用 拉 回路法短 时断 开空 开
查 找直流接地 故障 的常 用方法 ： 拉 回路 法、 万用表 电压测 量 法、 直 流接地选 线装置监 测法 、 便携式 直流接地 故障定位 装 置 故障定位法 。 目前 ， 查找方法基本采用几种方法综合应用。
号依然存在， 未消失 。说明储 能回路没有发生故障。 （ ６ ） 采用 信号 发生器 沿着直 流系 统 １ ０ ｋ Ｖ母线 Ｉ， 注入 信 号 。采 用 便 携 式 故 障 定位 仪 搜 索 各 带 电 显 示器 回路 。６ １ １ 间 隔 Ｆ ３处、 ６ １ ３间隔 Ｆ ４处显示有接地故障 ， 说 明此处存在接地故障
地、 绝 缘 降低 等 。
流系统加入信号 。利用便携式故障定位仪 ， 搜索与母线上连接 的各支路 。根据信号反馈 ， 在 Ｆ ｌ 处有异常信号发 出， 确 定此 处 为接地故障点 ； 而在 Ｆ ２处未 有 异 常 信 号 发 出 ， 可 见 此 处 没有 发
生 接 地 故 障 。可 以判 断 故 障 点 处在 Ｆ １ 与Ｆ ２ 之 间 。通 过 现 场确 认， 造 成 直 流 失 电 的原 因 ， 是 由于 指 示灯 Ｌ Ｅ Ｄ灯 损坏 引起 的 。
变电站直流系统接地故障检测方法
变电站直流系统接地故障检测方法变电站直流系统接地故障检测方法导言:变电站直流系统接地故障是变电站运行中常见的故障之一，一旦发生，可能会导致电力系统中某些保护装置失灵，进而影响电力系统的正常运行，甚至造成重大事故。
因此，对变电站直流系统接地故障进行及时有效的检测非常重要。
一、变电站直流系统接地故障类型变电站直流系统接地故障一般可分为硬接地故障和软接地故障两种类型。
1. 硬接地故障：当直流电源正、负极之一接地时，形成硬接地故障。
硬接地故障的特点是故障电流较大，通常会导致断路器跳闸。
2. 软接地故障：当直流电源两极间出现电容性接地，形成软接地故障。
软接地故障的特点是故障电流较小，不会引起断路器跳闸。
二、变电站直流系统接地故障检测方法变电站直流系统接地故障的检测方法主要包括传统方法和先进方法两种。
（一）传统方法1. 使用直流电流采样装置检测：通过安装电流采样装置在直流系统中进行电流测量，当检测到异常电流时可判断为直流系统接地故障发生。
2. 使用电压检测仪检测：通过安装电压检测仪在直流系统中进行电压测量，当检测到异常电压时可判断为直流系统接地故障发生。
3. 使用绝缘电阻测量仪检测：通过安装绝缘电阻测量仪在直流系统的接地端进行测量，当测量值明显降低时可判断为直流系统接地故障发生。
（二）先进方法1. 基于频谱分析的故障检测：通过对直流系统中的电压或电流信号进行频谱分析，可以分析出频谱中是否存在异常频率成分，从而判断是否发生接地故障。
2. 基于人工智能的故障诊断：利用人工智能技术，通过对直流系统中的大量历史故障数据进行学习和分析，建立故障诊断模型，从而能够更准确地检测和诊断直流系统接地故障。
3. 基于电流差分保护原理的故障检测：通过对直流系统中的电流进行差分保护，可以检测出不对称故障电流，从而判断是否发生接地故障。
三、变电站直流系统接地故障检测方法的优缺点1. 传统方法的优点是简单、成本低，一般适用于简单的直流系统接地故障的检测。
直流系统接地故障查找办法分析
直流系统接地故障查找办法分析摘要：电力系统用交流电经站内直流系统充电装置整流后形成直流电，为站内的保测装置、信号回路、控制回路、通信系统等提供稳定可靠的直流电源。
直流系统通常由充电模块、蓄电池组、在线绝缘监测系统、直流馈线等部分构成，负荷采用辐射型供电方式，其分支庞杂，遍布变电站各个位置。
站用直流系统的可靠工作关系到整座变电站乃至区域电网的安全运行，而接地故障是直流系统最常见的故障，因此研究如何快速准确地检测出直流接地故障具有重大意义。
本文介绍了直流系统接地故障的成因及危害，概述了几类直流接地故障查找方法，为直流接地检查技术给出了参考。
关键词：直流系统；接地故障；查找办法1直流系统接地的概念以及危害要想排除直流系统运行中可能出现的接地故障，首先就要对直流系统的概念有一个基本的了解，直流电源是一种自带正负两极的电源，它与交流电源不同，如果直流电源中正极与负极中的任意一极对地间的绝缘电阻值到达了规定值之下，那么直流系统就可能出现接地故障的问题。
如果直流系统中出现正极接地的问题，发电厂就可能出现短路器跳闸的问题；如果直流系统中出现负极接地的问题，发电厂就可能出现断路器故障的问题。
直流系统中出现单点接地的现象对整个电流系统的正常运行没有多大的影响，但是如果存在另一个接地点，就可能导致直流系统出现断路器拒动或误动的故障。
因此，应当格外地重视接地的问题，加强对直流系统运行的实时监测，以及对接地故障问题的及时排查。
2直流系统接地故障原因（1）主观因素。
主观因素（人为因素）主要体现在设计和检修两方面。
1）设计。
在设计时发生人为失误，导致严重接线错误，破坏系统稳定性。
如电缆二次接线不规范、未进行校线、二次接线一端未做保护处理就直接充当直流电源备用芯等操作会增加接地故障风险，而且这种前期的设计缺陷非常难被发现，增加了系统维护的难度。
2）检修。
检修工作失误也会诱发故障，如二次回路检修时考虑不全面、实操阶段时带电线芯误触外壳会诱发直流接地故障。
变电站直流接地故障点的查找方法
变电站直流接地故障点的查找方法
变电站直流接地故障是一种比较常见的故障，如果不及时找到故障点并进行修复，会
对电力系统带来较大的影响甚至危害。
下面介绍几种变电站直流接地故障点的查找方法：
1. 直流系统内部的故障检测方法
在直流系统内部，采用绝缘测试仪进行测试，依次检测各个元件绝缘的质量，找出可
能存在绝缘故障的元件。
通过继电器，电压表等仪器处理数据，可以确定具体的故障位置。
这种方法需要特殊的测试仪器，对技术人员的要求也比较高。
2. 散热器检查法
散热器检查法是对直流系统散热器进行检查，因为故障相对集中，绝大部分故障都会
出现在散热器或其他元器件的接地处。
通过检查散热器的接地情况，找出散热器内部的接
地故障。
通常会进行继电器反接法或手压法检测，这两种方法都比较简单易行。
3. 带电元器件检查法
带电元器件检查法主要针对具有较强埋地电场的元器件。
通过继电器精确测量出各级
电位的电势差，在找出电势异常的元器件，并通过手压法验证，可以找出故障位置。
4. 吸收电流法
吸收电流法是在直流系统的最后加入一块电源电流表，通过对吸收电流值进行测量，
根据吸收电流值大小可判断具体故障位置。
这种方法就算在人员熟练情况下也有一定的不
确定性，因为电源电流表的影响可能会产生误差。
总之，以上方法都可以用于查找变电站直流接地故障点，具体使用哪种方法取决于故
障的性质和大小，需要根据实际情况进行判断。
但是，在实际工作中，多方面进行考虑，
将几种方法结合起来，既能提高查找故障的准确率，又能提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所直流接地故障查找方法
变电所二次回路经常会出现很多故障，如线路出口或变压器的保护单元本身元件烧蚀、电流回路开路或控制回路断线、混线等故障，都会引起断路器拒动或误动，从故障的引发和影响面来看，受影响的仅仅是一个馈线回路。
但直流回路故障会影响到整个变电所，直流故障由直流接地引起。
直流接地是变电所经常出现的一个小问题，变电所的保护无论是采用常规、还是微机的，其故障的查找方法都是一致的。
其查找原则是先分母线；再分段；再次分回路的顺序来进行。
使用的仪表是500V接地电阻仪和万用表。
1直流屏分母线排查
变电所中的直流屏充电机不论是采用桥式整流，还是脉宽变频技术，都有直流监控装置。
当直流接地时，光字牌、监控装置的液晶显示屏或后台机都会出现告警，会看到直流接地(直流压差告警)信号。
此时应先找直流屏的输出面板，可看到一系列直流输出开关(保险)，那些开关大致可分为动力直流部分和控制、保护直流部分。
此时开始分母线排查。
首先，选择动力直流部分
每个变电所的动力直流都与具体的电压等级分用不同的开关控制，因此要按开关排列顺序依次拉开开关，一定要每拉一路就观察直流屏的监控单元情况，如果当拉开某路后告警信号消失，可以判断就是该路接地。
为了进一步确定，再次合上该路开关，如果告警信号再次出现，可以断定就是此路接地。
此时可以断开该开关，根据该开关的标示文字，找到该电缆，然后用工具解除该电缆，根据现场具体情况，开始分段解除并联的电缆，运用500V接地电阻仪分段判断是否接地，当找到是某一段时，再根据与该段电缆相连的开关情况具体判断即可。
如果当全部动力直流输出开关都拉开后，告警信号还没有消失，可以断定不是动力直流部分接地，恢复动力直流供电后，进行下一步骤。
其次，选择控制、保护直流部分。
变电所的控制、保护直流部分的输出开关较多，对于采用常规保护的可分控制直流母线、信号母线、复归母线等，每一类可根据被保护装置的电压等级分若干路；对于采用微机保护的可分控制直流母线、单元保护工作电源母线等，每一类又可根据被保护装置的数量分为若干路。
其选择步骤和方法同上述动力直流部分相同。
值得注意一点是，因为监控装置响应需要一定的时间，当拉开某一路时，需要等待10s的监控装置响应时间即可
2直流分段排查
在上一步骤排查直流接地过程中，如果选中的是某一段控制直流，在解开该电缆的接头的情形下，进行分段查找故障点的步骤。
具体查找的过程如下。
熟悉和查看施工图纸(有经验的高水平的技术人员无需此过程)，确定与该电缆相连各个环节，根据现场的电缆具体走向，断开各个节点，这就是母线分段。
原则是:①拆解的接头应逐一记录下来，以免恢复接头时造成接线错误。
②谁拆解的接头，谁恢复，恢复时逐一检查记录的断点，避免遗漏接头。
断开各节点后，可先用500V接地电阻仪，确定是否是与直流屏相连的主电缆接地，如果不是电缆问题，可恢复该电缆与直流屏相连的接头，合上直流屏出口开关，观察直流屏监控单元是否有异常情况，如果没有告警，即可进入下一环节。
当排除不是该电缆故障后，开始逐一恢复已断开的各段控制直流母线的连接，恢复时按主干到分支的顺序进行，如果恢复到某一段直流母线时，直流监控装置出现再次告警，即可断定是该段母线或与该段相连的分支母线接地故障。
在此过程尽量不使用500V接地电阻仪，如果拆解母线不彻底或拆解中出现错误，可以避免烧毁接地电阻仪，或接地电阻仪充电烧蚀与其相连的保护单元线路板上的电子元件
此时需要详细查阅与该母线相连的保护屏原理图纸，通过讨论分析，初步明确进一步排查的路线，理清工作的思路。
通过对保护屏直流回路结构原理的了解，此时拉开该保护屏总的直流开关(保险)，运用工具从端子排拆解与该分支母线相连的屏内连线(此过程一定要记录线头标号和位置，避免恢复时漏接或错接)，用万用表确定是否是从端子排至总直流开关的那段连线，拆解完成后，再次确定该线与任何装置不相连，用500V接地电阻仪确定该线是否屏内接地，如果没有接地，可断定是该屏总直流开关下段有故障，此时可以连接所有拆解的线头，恢复所有母线供电。
观察直流监控屏上是否出现告警，如果出现告警，查找遗漏的原因，如果没有，可进行下一环节。
这里要注意：①这一工作过程要快，防止保护因断电失效造成越级跳闸。
②有些保护屏正在运行，保护单元直流工作电源是不能停的，如线路高频保护、采用光纤通讯的线路纵差等。
停电会造成开关误动。
现场具体情况还得不同对待。
3直流分单元回路排查
上述已确定是某一保护屏内单元或与屏单元相连的回路接地，这样可以进行分单元回路排查。
首先，拉开本屏所有分支的直流开关(保险)。
合上本屏总直流开关(保险)，观察直流屏监控装置是否有异常，在没有任何异常情况下，可以依次合上分支直流的开关(保险)进行排查，排查要领和方法同上所述，在排查过程中找到某一保护单元及其回路接地时，恢复其它未接地单元供电，进入下一步骤。
其次，根据有接地单元现场具体情况，详细查阅图纸，进一步分析与直流母线相连接的具体回路后，依据图纸设计原理、图纸标明的标号和端子排接线上的标号区分各自回路，从端子排上断开这些回路，如果是主变的非电量保护单元相连的回路有：本体重瓦斯、本体轻瓦斯、有载重瓦斯、有载轻瓦斯、温度控制器、有载调压、压力释放等；如果是主变的差动回路有：变压器两侧断路器掉闸回路等；如果是变压器的高、低压后备的回路有：双侧的断路器控制、双侧的甲乙隔离开关位置、变压器中性点避雷器隔离位置、母连开关控制、母连隔离位置等；如果是线路的保护要简单的一些，要根据具体情况具体分析，不要遗漏任一回路。
断开这些回路一定要有记录。
在断开这些回路后，恢复该单元供电。
如果直流告警再次出现，说明是母线接地，可根据图纸查找。
如果没有告警出现，此时可逐一恢复刚拆解下的回路供电，如果出现报警，可断定就是该回路接地，可进一步处理。
最后，当已确定是某回路接地时，断开该回路，恢复其它所有回路供电，针对该接地回路所有串接的具体元件逐一排除，很容易找到接地点，自行处理后恢复供电。
该接地回路是开关控制回路，查找要难一些，可依据开关厂的控制回路图纸查找即可。
