(HFC-227ea)气体灭火系统设计说明

一工程概况:

本工程门诊楼1、防区12、MR扫描室3、数字胃肠4、DR室5、SCT室住院部6、病案室17、病案室28、藏书室9、感染楼X光机房10、变电厅发电间及发电机仓库共十个防护区设计为全淹没无管网预制(柜式)七氟丙烷自动灭火系统。

二设计依据:

1、《气体灭火系统设计规范》GB50370-2005;

2、《气体灭火系统及零部件性能要求和试验方法》GA400-2002;

3、《建筑设计防火规范》GB50016-2006;

4、《气体灭火系统施工及验收规范》GB50263-2007;

5、《火灾自动报警系统设计规范》GB50116-98;

6、北京市正天齐消防设备有限公司《产品使用说明书》及相应的有关规范;

7、建设单位提供的设计图纸及相关要求。

三系统设计:

1、各防护区基本参数、设计参数及设计结果见附表;

2、系统控制:本系统设有自动控制和手动控制两种启动方式;

3、当采用火灾探测器时,灭火系统的自动控制装置应在接到两个独立的火灾信号后才能启动。根据人员安全撤离防护区的需要,

应有不大于30秒的可控延迟喷射;对于平时无人工作的防护区,可设置为无延迟的喷射。

4、手动控制装置应设在防护区疏散出口的门外便于操作的地方,安装高度为中心点距地面1.5m。

5、机械应急操作装置应设在储瓶间内或防护区疏散出口门外便于操作的地方,无论系统处于“自动”或“手动”状态均能在一处完成

系统启动或急停的全部操作。

四对防护区的要求:

1、防护区必须为独立的封闭空间,电缆及管道出入口应用防火材料封堵;

2、防护区的围护结构及门、窗的耐火极限不应低于0.5h,吊顶的耐火极限不应低于0.25h;围护结构及门窗的允许压力不宜小于

1200Pa;

3、防护区应设置泄压口,宜设在外墙上,防护区不存在外墙的,可设在与走廊相隔的内墙上,泄压口应位于防护区净高的2/3以

上。

4、防护区的门应向疏散方向开启,并能自行关闭;用于疏散的门必须能从防护区内打开;

5、防护区应设有能在30秒内使该区人员疏散完毕的走道与出口,在疏散走道与出口处,应设火灾事故照明和疏散指示标志;

6、喷放灭火剂前,防护区内除泄压口外的开口应能自行关闭;

7、防护区内、外应设火灾声、光报警器,入口处应设灭火剂喷放指示灯,以及防护区采用的相应气体灭火系统的永久性标志牌;

8、设置气体灭火系统的场所,宜配置空气呼吸器;

9、灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。

10、灭火后的防护区应通风换气,地下防护区和无窗或设固定窗扇的地上防护区,应设置机械排风装置,排风口宜设在防护区的下

部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不少于每小时5次。

五施工及验收:

1、本系统应严格按GB50263-2007《气体灭火系统施工及验收规范》、经消防主管部门认可的设计和施工图施工及验收;

2、系统应具有国家固定灭火系统和耐火构件质量监督检验中心的有效型式检验合格报告。

六其余未及详尽之处应严格按规范执行:

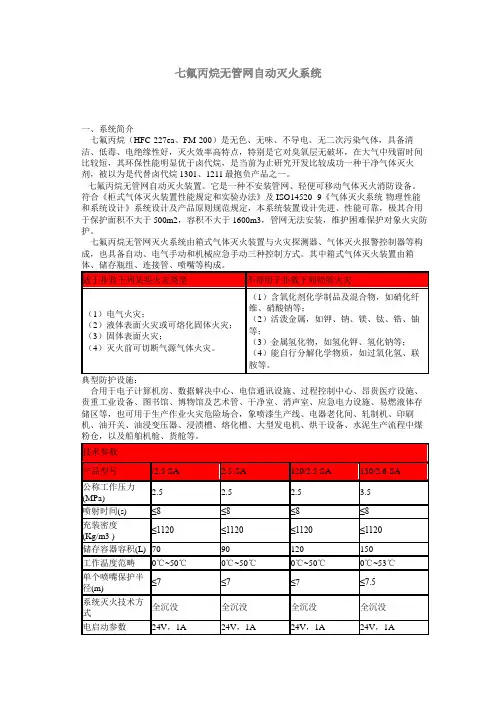

附表七氟丙烷无管网自动灭火系统设计参数

防护区容积

(m3)

设计

浓度

喷射

时间

浸渍

时间

药剂总量

(Kg)

配置

泄压口面积

(m2)

防区1 265.16 8% 8s 5min 173 90L双瓶组一套0.09 MR扫描室187.60 8% 8s 5min 124 70L双瓶组一套0.06 数字胃肠123.20 8% 8s 5min 81.5 90L单瓶组一套0.04 DR室127.05 8% 8s 5min 83.5 90L单瓶组一套0.04 SCT室153.51 8% 8s 5min 100.5 120L单瓶组一套0.05 病案室1 495.64 10% 10s 20min 414 120L双瓶组两套0.17 病案室2 295.54 10% 10s 20min 245 120L双瓶组一套0.10

藏书室708.16 10% 10s 20min 587.5 120L双瓶组两套

120L单瓶组一套

0.25

X光机房66.50 8% 8s 5min 45 70L单瓶组一套0.02 发电间及发电机仓库152.11 9% 10s 10min 112.5 120L单瓶组一套0.05
