男西装结构制图
152-学习手册-双排扣戗驳头男西服结构制图与样板

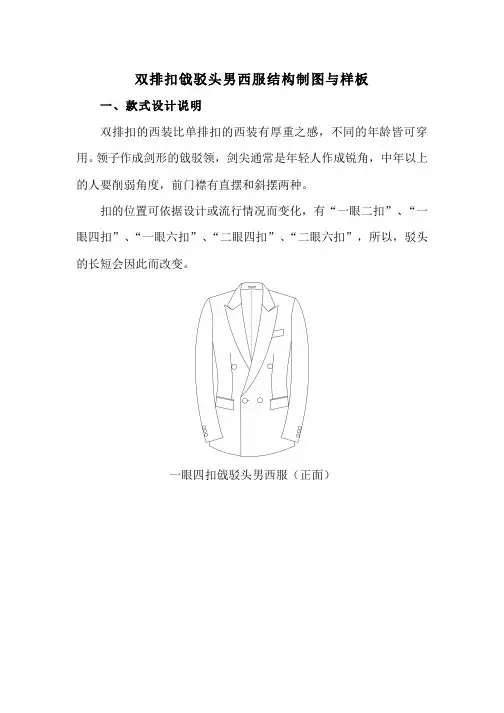

双排扣戗驳头男西服结构制图与样板
一、款式设计说明
双排扣的西装比单排扣的西装有厚重之感，不同的年龄皆可穿用。
领子作成剑形的戗驳领，剑尖通常是年轻人作成锐角，中年以上的人要削弱角度，前门襟有直摆和斜摆两种。
扣的位置可依据设计或流行情况而变化，有“一眼二扣”、“一眼四扣”、“一眼六扣”、“二眼四扣”、“二眼六扣”，所以，驳头的长短会因此而改变。
一眼四扣戗驳头男西服（正面）
正面 背面
二眼六扣戗驳头男西服
二、双排扣戗驳头男西服结构制图
以二眼六扣为例讲解戗驳头男西服结构制图。
实用扣二粒，其余四粒为装饰扣。
材料使用量：
面料：单件西服140cm幅宽，用料150--170cm
一套西服140cm幅宽，用料280--300cm
里料： 140cm幅宽，用料150cm
粘合衬：90cm幅宽，用料100cm
制图要点（图1）
以二眼六扣为例制图
◆后身、袖子的制图方法与平驳头单排扣男西服相同。
前身、领子的制图要点
◆前中心的搭门量为7cm，第一粒扣的位置决定驳头的长短，
如果扣二粒时，扣位与袋口平齐，扣四粒时，第一粒在腰围线上。
注意驳头的剑尖不要过窄，尖的角度可根据爱好适宜变换。
图1 戗驳头男西服结构制图
三、双排扣戗驳头男西服样板制作
样板制作要点
◆领子、贴边、衣身、袖子的面样板和里样板、其他零部件的样板制作，请参照平驳头单排扣男西服的样板制作方法。
◆前身样板见图2
图2。
男装常见品种结构分析
46
59 24
3、结构制图
S/2-0.5 4.5 5.5 N/5+0.5
S/2-1.5
B/20-0.5 N/5-1
B/10+ 5.5
N/5-1.5
B/4+1
B/4-1 L-3
B/10 -1.5
1.5B/10+6
N/2
SL-6
4、结构分析与款式变化 的结构制图 1）领面角的角度 2）圆底摆 3）圆角口袋 4）后中明褶
3、结构制图
男西裤腰头为分左
右腰设计，门襟里
襟也有自己特点，
这里略。
H/10
4、结构分析与款 式变化的结构制图
1）侧直袋； 2）中裆线位置等。
W/4+1+4 H/4+1
W/2 W/4-1+5
H/4-1
FR-4
L-4
SB+2
SB-2
h/4+0.5
3.5B/10-4+2.5 L
SL/2+4
1.5B/10+5.5
B/10+8.5 SL
4、结构分析与款 式变化的结构制图
1）纽扣； 2）开叉 ； 3）大口袋； 4）省量等。
CW
四、男西裤结构制图与分析
1、款式特点：前裤片一 褶一省，侧斜插袋，后 裤片双省，无盖挖袋。
2、成品规格 单位cm 号型 L W H SB FR 170/76A 102 76 102 22 29
3、结构制图与 分析
4、结构分析与款式变化的 结构制图
1）领; 2）袖; 3）衫脚
二、男衬衫结构制图与分析
1、款式特点：宽松风格 ，分体企领，尖领角，前 门6粒扣，平底摆，过肩 ，左上胸方角贴袋，长袖 并开大袖衩，后侧褶。 2、成品规格 单位cm
六种常用服装原型制版
六种常用服装原型制版展开全文一、日式男西装原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤1.以B/2 +8～９cm=54cm 和背长43cm作长方形。
2.确定袖窿深，自上平线向下量B/6 +8.5cm=23.5cm作水平线。
3.以前胸宽=B/6+4cm=19cm 作竖直线。
4.以后背宽=B/6+4.5cm=19.5cm作竖直线。
5.画后领口,后横领=B/12=7.5cm ,直领=后横领/3=2.5cm。
6.确定后肩线。
7.画前领口，前横领=前胸宽/2=9.5cm ,前横领明显大于后横领=9.5-7.5 =2cm ,这是男西装原型用胸劈门消除胸省量.前直领=后横领=7.5cm。
8.横背宽线,上平线与袖窿深线的平分点。
9.画顺袖窿成棉手套形,棉手套形袖窿只适合男西装和男大衣,特点前胸比较平挺,手臂只能向前活动方便,向后不方便。
二、日本文化式男衬衣原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤：1.以B/2+10cm=55cm和背长43cm作长方形。
2.作袖窿深,从上平线往下量B/6+9cm=24cm作水平线。
3.以前胸宽为B/6 +5.5=20.5cm作竖直线。
4.以后背宽为B/6 +7=22cm 作竖直线。
5.作后领圈,后横领=B/20 +3.7=8.2cm,后直领=后横领/3=2.7cm，直领抬高量0.3cm,然后画顺后领窝弧。
6.画后肩线,上平线往背宽线下量后横领/6=1.3cm ,与后领肩点连线,然后延长1.5cm. 即为后肩线长。
7.作前领圈,前横领=后横领-0.5=7.7cm,前直领=后横领=8.2cm。
8.前肩线长=后肩线长-1cm ,由上平线往胸宽线下量后横领/3+1cm。
9.画顺袖窿呈葡萄形,葡萄形袖窿手臂前后活动方便,但胸宽会有一定的松量,适合所有的女装和男西装,男大衣以外的男装。
10.前下份=后横领/6 +0.4cm=1.7cm。
男西装结构设计(l领子部分)
翻 领
折 叠
？
外口弧线略长出0.3－0.5cm
下口弧线变短、变弯
3、分割处理时应注意的几个题
（1）、分割的位置应选在领翻折线下 0.7cm
处，位置偏上会影响翻驳效果，因为要考
虑分割后分开缝与下口缝份会造成重叠而 影响领子成品质量。
（2）、领子翻领部分的比领里要松 0.5cm左
右，此量不宜过大或过小，而且此量的
领片制图过程
领 结 构 设 计
五、袖山结构制图
①、制图总原则：在袖窿上作袖山结构图，以保证两 者的配伍关系。 ②、袖山的三个参数，在制图时只需同时考虑两个参 数。 设计中考虑袖肥合体性时，只需确定：袖肥、袖山 对角线； 若考虑袖山美观性时，只需确定：袖山高、袖山对 角线。 4、袖山与袖窿的吻合（对位点的确定）（见图1.1.6 ） ①吃势集中于袖山部分。 ②后吃势＞前吃势。③袖底 无吃势。
3,撇胸后冲肩量4.5～5。
★※前片优化处理： 连接A至袖窿处并剪开至口袋及前分割线处，以袖窿处点为基准，旋
转剪开片并使口袋处为0.7cm，连顺前分割线（见前衣片灰色分割
线）。目的：使胸部饱满，并使饱满分散、均匀。
1、西装领的结构特征及配置质量要求 男 西 装 领 面 的 组 成
领座：要求内倾贴颈， 领子翻驳后 ，领座上口 要小，下口要大，达到人 体颈斜状。 翻领：由于翻领部分是 外圈应该松些，使领子成 品有里外匀。
确定还要考虑翻领与领座的差数及面料
的疏密、厚薄程度。
翻领与领座的差数大，松量大，反之则小 面料疏松，松量小，反之则大 面料厚的比薄的大些
男西 装衣 片结 构对 位点 设计
3;12～14（B大取12，B小取14）
⑦、实际前浮余量=2.2-0.7垫肩-0.05（B的松量-20）
男西装结构制图
•
图5 衣片领片结构
•
注意：领面上的分割线要在翻领折线以下的位置断开，即领后中心折线向下0．7cm， 前面折线向下1cm(参照图6)。
• 袖子(图7) • 袖子为二片袖，向前的方向性很强，袖 口的装饰钮扣普通缝三个、礼服缝四个。 • 制图绘好以后，要仔细的核实尺寸。因为， 制图是按胸围尺寸计算出来的，背宽、肩 宽、胸宽、腰部、臀部都要符合实际穿着 的尺寸及人体的特征。
•
图2 男西服后衩及胸袋
• 2．从领型上分 • 服装的造型关键是把握流行，领子则是服装流行 中的一个细节，由于领子的位置是整个服装的视觉 中心，所以，它往往也是流行的感觉中心。 • 对于西服的领型与驳头而言，有领角大小、领口 位置高低、驳头宽窄等变化。领角是以90º为基础， 还有小于90º的方角及圆角领型，半戗驳领和戗驳领 型。领口位置除一般以外，还有高领口和低领口或 是高驳头和低驳头，以及驳头宽与窄的变化。除此 之外，还有领与驳头相连的即青果领型。 • 3．从前门上分 • 有单排一粒、二粒、三粒和四粒扣的形式，双徘 扣有二粒、四粒和六粒扣的变化，前门襟有直摆、 斜摆和圆摆。
• 图23
• 驼背时(图24) • 这时候是前述的屈身，挺身的补正是不够 的，所以，要在后衣身补正。如图，在袖 窿侧少量，在后中心是稍微多放开而补正。 如此补正，即衣长会变长，所以，在下摆 订正其分量。
图24
25 图
• 平背时(图25) • 如图，在后衣身折叠，这样会使袖窿变小， 所以，还得将袖窿开深，变短了的衣长以 及腰口袋的位置，也要订正。 • 耸肩(平肩)时(图26)
第一节 男西服概述
• 一、西服的分类 • 男西装的风格与结构有着密切的联系，由于男子 体型轮廓起伏较小，在结构处理中，余缺量和变化 就小；其次男西装的结构变化范围小而且稳定。从 材料的色彩花样上，可分为礼服型、外出型、办公 型和便装型。从组合搭配上分为二件套、三件套和 四件套。 • 从外观造型上分
第二节平驳领男西服结构设计与缝制工艺
第二节平驳领男西服结构设计与缝制工艺一、外形概述与外形图平驳头、单排四粒扣、圆形下摆、带胸袋、双嵌线带袋盖大袋、前身收落地省、侧缝开叉、袖口开叉钉四粒扣。
款式见图11-2-1。
图11-2-1二、量体加放与规格设计（一）测量的主要部位与方法1、衣长：男西服衣长为后衣长，从第七颈锥点垂直下量至臀围线下5—7cm 部位符号用L表示。
2、袖长：从肩外端点沿臂弯形态量至茎突点下半2—3cm，西装袖长应加垫肩厚度。
部位符号用SL表示。
3、胸围：软尺在胸部丰满处水平围量一周，垫入一指，符号用B°表示。
4、肩宽：从左肩骨外端顶点沿后背表面量至右肩骨外端顶点，部位符号用S°表示。
5、领围：在喉结下方水平绕颈一周的长度，部位符号用N°表示。
（二）规格设计1、胸围：B=B°+16—20cm2、肩宽：S=S°+2—4cm3、领围：N=N°+4—6cm三、男西服结构制图（一）男西服成品规格表（见下表所示）假定制图规格表单位：cm（二）男西服结构制图1、要点（1）这是一款合体西服款式，可直接利用男装原型制图，在制图过程中需要消耗2CM的胸围宽松量，成品胸围放松量为16CM，适度收腰，整体呈H型造型。
（2）男西服的驳领宽度，上下驳领夹角大小、宽度都可以按照个人喜好或时尚增减，但增减幅度不像女装那样大。
（3）后领高中轴线宽6CM，这是各号通用的，不宜加宽，因为西服穿着时，要露出1—1.5CM宽的衬衫领子。
（4）纽扣的数量可以根据个人喜好或时尚而确定，但门襟最高扣位一般不高于胸围线，袖开衩上的最低扣位一般距袖口边缘4CM。
（5）腰下大袋口要打一道0.8CM的横腹省，其作用是使门襟下部圆挺内收，0.8CM的省量来自前片下摆的小台阶。
（6）开衩可视个人喜好或时尚设计在后中部或侧缝处，长度也可以适当增减。
（7）男西服的内袋很重要，通常大内袋左右各一个，名片票证袋仅左腰下一个，笔袋仅在左大内袋上方一个。
男西装制作课件
西
礼 服
服
休闲西 服
日常西服
正式礼服
准礼服
燕尾 服 夜间 准礼服
晨礼 服
黑色套装
塔 士 多 礼 服 燕 尾 服 tuxedo
塔 士 多 礼 服
燕 尾 服
tuxedo
晨 礼 服
晨 礼 服
英 国 式
tuxedo
礼 服
美 国 式
tuxedo
礼 服
美 国 式
tuxedo
礼 服 （ 夏 季 ）
黑 色 套 装
日 常 西 服
休 闲 西 服
男体特征及测量
男性的人体特点
男装结构的特点： 1.胸腰差决定了男装的省量较小； 2.“虎背熊腰”决定了后背宽大于前胸宽， 后起领较女装大； 3.臀腰差决定了男装的下摆小。
西服廓型的造型变化：
西装类服装胸度放松量表 （春秋季） 单位:CM
男西装制图：1张 （比例：1：3） 男西装制图：2张 （比例：1：1，其中一张加缝份） 男西装CAD制图：2张 男夹克制图：1张 （比例：1：1） 男夹克CAD制图：1张 制作男西装上衣一件（全里子粘合衬工艺）
男西装制图成绩分值分配表
制 图 纸质制图 80% 数据准确 60%
100% CAD制图 20% 图面整洁 10% 缝份加放 10%
通过本课程的学习，了解男性着装的常识、体型 特征、西装版型特点以及制版方法，基本掌握男西装 的打版技能和单件西装的缝制工艺流程。
内
容
时 间
3 月4 日 上午 第 1 课时至 第 4 课时 第 5 课时 至 第 8 课时 第 9 课时至 第 14 课时
讲授内容
课内教学活动
课外作业布置
考察安排 教具准备
男装结构与工艺
男西装的技术美
第二节 男性体型特征
男、女身体横截面的差异
第三节 体型分类 一、体型分类
我国按国家标准服装号型系列CB 1335.1-1997的规定， 根据胸围与腰围的差数，将男性体型分为四类。体型 分类的代号和范围为： Y表示胸围与腰围的差数为17 ~22cm之间； A表T胸围与腰围的差数为12~16cm之间； B表示胸围与腰围的差数为7~1 1 c m之间； C表示胸围与腰围的差数为2~6cm之间 日本工业标准将成年男子分为Y、YA、A、AB、B、BE、 E七种体型。 其中Y型的胸围与腰围差定为16cm，以后每种体型差依 次小2cm，到E型则是指胸围、腰围差为0的人。
二、特殊体型
第二章 男性人体测量与服装 国家标准
学习要点： 1、了解男装国家标准 2、了解有关人体测量知识，并亲身实践。
第一节 男性人体测量
一、测量要领 二、测量部位和名称 1、 围度测量 胸围、全肩宽、背宽、胸宽、腰围、臀围、 颈围、腕围、掌围、 2、 长度测量 背长、腰长、全臂长、股上长、股下长
四、男装造型的技术美
从男装设计的功利性特点和要求出发，其造型的表现，自然 不能追求女装那种炫耀和暴露的风格，而要注重技术的设计 和工艺手段。 从现代设计意识来看，整个造型，全世界趋向功效学和美学 的高度统一。 影响服装设计中尺度的因素，并不是简单地采用“加法”或 “减法”，而是取决于设计者“用功”的角度和作用点的不 同 。男装设计则强调“内功”，女装的千变万化不能在男 装的设计上施展。 它是采用某种独特的技术工艺手段，创造出一种微妙而特别 的造型趣味和风格，它反对以形式的外观化取悦于人，追求 技术的韵致之美。总之．“内功”不是形式在造型上的外化， 而是构成造型的技术本身。
11、松身男西服上衣的结构制图
《男西装结构制图》课件
男西装结构制图的步骤
1
唇角线的确定
2
解释唇角线的作用并介绍如何正确确定
唇角线的位置。
3
身板后片的挖取
4
详细说明身板后片的挖取方法和注意事
项。
5
身板的挖取
6
介绍如何准确测量和挖取身板的宽度和
长度。
7
肩部尺寸的绘制
8
指导如何测量和绘制合适的肩部尺寸，
以保证西装的合身度。
9
舵手位置绘制
通过绘制舵手位置，确定西装的整体廓 形。
手臂孔的确定
教授如何准确测量和确定手臂孔的位置 和大小。
手臂垫的确认
介绍手臂垫的作用，并指导正确确认手 臂垫的位置。
领口位置的标记
讲解如何正确标记领口位置，以确保领 口与腰版的衔接。
各个部位的加工
解释每个部位具体的加工步骤和注意事 项。
制作过程中需要注意的事项
1 准确测量尺寸
2 布料延展性和弹性
确保尺寸测量的准确性， 以保证最合适的西装尺寸。
《男西装结构制图》PPT 课件
# 男西装结构制图 介绍男西装的结构制图，包括西装的基本要素和制作过程中需要注意的事项。
男西装的基本要素
款式类型
介绍男西装的不同款式类型，如单排扣、双排扣和无扣设计等。
尺码选择
讲解如何选择合适的男西装尺码，包括肩宽、胸围和袖长等要点。
布料选择和搭配
提供关于西服布料的选择和搭配建议，包括面料材质和图案的细节。
注意选择具有合适的延展 性和弹性的布料，以确保 穿着舒适度。
3 细节关注
注重结构制图中的细节， 如褶皱、纽扣和袋子的处 理。
4 加工顺序
5 质量检验
根据西装的结构特点，掌握正确的加工顺序， 以提高效率。
男西装结构制图
男西装结构设计原则
合身性：确保西装穿着舒适符合人体工程学 功能性：考虑西装的实用性如口袋、纽扣等设计 美观性：注重西装的外观设计如领型、袖型等 耐用性：保证西装的耐穿性如面料、缝制工艺等
男西装结构制图步骤
制图前的准备工作
准备工具：尺 子、铅笔、橡
皮、剪刀等
确定尺寸：测 量人体尺寸确 定西装的尺寸
线条粗细：线条 粗细要适中不能 过粗或过细
线条颜色：线条 颜色要清晰不能 过浅或过深
标注尺寸和文字说明的规范性
尺寸标注：清晰、准确便 于理解和操作
文字说明：简洁、明了便 于理解和操作
标注位置：合理、醒目便 于理解和操作
标注格式：统一、规范便 于理解和操作
掌握常见的制图符号和标记
颜色：表示服装的颜色和材 质
数字化技术在男西装结构制图中的应用
3D建模：利用3D建模技术实现西装结构的精确设计和模拟 虚拟试衣：通过虚拟试衣技术实现西装的个性化定制和试穿效果 智能裁剪：利用智能裁剪技术提高裁剪效率和精度 数字化生产：通过数字化生产技术实现西装生产的自动化和智能化
智能化技术在男西装结构制图中的应用
3D扫描技术： 快速获取人体Fra bibliotek数据提高制图YOUR LOGO
THNK YOU
汇报人： 汇报时间：20X-XX-XX
消费者意识： 提高消费者对 可持续性发展 的认识和意识 引导消费者选 择环保、可持
续的产品
未来男西装结构制图的可能趋势
环保材料：使用 可再生、可降解 的材料减少对环 境的影响
智能科技：融入 智能科技如智能 调节温度、湿度 等
个性化定制：根 据个人体型、喜 好进行个性化定 制满足不同需求
功能性设计：注 重功能性设计如 防风、防水、透 气等提高穿着舒 适度
第八章 西服结构制图 课件
女西装面料的放缝示意图
第一节 女西装
女西装面料的放缝示意图
第一节 女西装
女西装配里示意图
第一节 女西装
女西装前里配置示意图
女西装后背里配置示意图
第一节 女西装
女西装排料示意图
第一节 女西装
制图要领与说明
1、前领圈画成方角形的原因
方角形领圈在开门领中较为多见，因为开门领一般都能遮盖领圈， 不会影响领圈的外观效果，而同时又能使工艺制作达到正确和方便的目 的(方角形领圈的角点恰好成为定位标记)，使装领时钡与领圈的错位现象 得到有效的控制。此外，方角形能增加外观上的平直度，因方角形领圈 便于领里和领面的串口线错位，以减少串口线的厚度。因此开门领领圈 画成方角形有利于服装外观效果的完美。
1、胸围放松量：因西服的适体要求较高，其放松量应小于 中山服。
2、袖长的测量：袖长应比中山服略短，穿着时，西服袖口 应比衬衫袖口短(约短衬衫袖头宽的1／2左右)。 制图规格：
第三节 西装款式变化
男戗驳领西装
第三节 西装款式变化
戗驳领结构制图
第三节 西装款式变化—男西装
制图要领与说明
按胸围推算领围的不合理性
2、西服领配领
西服配领围公式按4/10胸围-2cm，如大衣则按4/10胸围-1cm计算， 但要注意胸围放松度大的宽松因素除外。
第二节 男西装
款式外形特征
男西服是男子服装中最为典型的服装之一。
本节所介绍的平驳头、单排扣西服则是西服款 式中最常见的一种。
款式特征：平驳头，单排扣，前中钉纽两粒， 左驳头插花眼1个，前片大袋左有各1个，袋型 为双嵌线、装袋盖，左前片胸袋一个，腰节处 收腰省、腋下省，后片中缝开背缝。袖型为圆 装袖，袖口开衩钉纽各3粒。
男西服结构制图
• 第六节 男西服的款式变化（原型法）
• 一、双排戗驳头四粒扣西装
• 设计说明（图28）
• 双排扣的西装比单排扣的西装有重厚之感， 不同年龄皆可穿用。领子作成剑形的戗驳 领，剑尖通常是年轻人作成锐角，中年以 上的人要削弱角度，前门襟有直摆和斜摆 两种。
• 扣的位置可依据设计或流行情况而变化， 有扣二粒、扣四粒、扣六粒的，所以，驳 头的长短会因此而改变。最近是扣二个钮 扣二个装饰扣的为多。
后的补正就简单了。制图是根据胸围(B)尺寸
来制作的。因此，背宽、肩宽、胸宽等的尺寸，
要对照实际测量尺寸进行修改。将姿势的反屈、
肩的高低等体型的特征或缺点，尽可能改成适
当而切实的样板，而后再做衣料的裁剪为宜,
见图19-图27。 希望作成胸宽宽，而背宽与肩
宽窄时(图19)
• 作好了样板，即将实际上测量的尺寸置于样板上，在前衣身 是要展开其不足份。后衣身要折叠太大的分量。前肩要比后 肩减少0．7cm，而将肩端如图订正.
• 挂面
• ①.把挂面的翻驳线剪开，放出驳头的翻转 量，此量要根据面料的ຫໍສະໝຸດ 厚而增减。•图8 挂面
• 领面（图6）
• 制图上的领子作为领里，以领里为基础．制作领面的样板。 • ②把翻折线以下的分割线剪开。 • ③剪开后的翻领与座领。 • ④把翻折线剪开放出翻转量，要与贴边的 翻转量相同，后中
心放出0．4cm—0．5cm的 量，折叠领中心口同时，座领也折 叠与翻领相 同的尺寸，使领子抱脖。
• 二、面辅料使用量 • 表布140cm幅宽： • 三件套时290cm • 二件套时270cm • 里布140cm幅宽： • 三件套时270cm • 二件套时250cm • 粘合衬90cm幅宽： • 三件套时200cm • 二件套时150cm • 黑碳衬90cm幅宽： 50cm
男西服结构制图
男西服结构制图学习目标知识目标学习和掌握男衬衫的结构制图步骤及方法。
技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。
重点难点重点男西服的结构制图。
难点各部位的画顺。
一、款式特点及外形单排扣、平驳领男西服是常见西服基本款式。
前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆，后片中缝开背缝，腰节以下开背衩（也可不开衩）。
袖型为圆装袖，袖口处开衩，钉装饰扣各3粒（见图）。
二、成品规格(见表)男西服成品规格参考表（5·4A）单位：cm160/80 165/84 170/88 175/92 180/96衣长68 70 72 74 76胸围98 102 106 110 114肩宽42.2 43.4 44.6 45.8 47袖长55.5 57 58.5 60 61.5前腰节长40 41 42 43 44三、制图规格单位：cm号型部位衣长胸围肩宽袖长前腰节长AH170/88A 规格72 106 44.6 58.5 42 52四、制图步骤（一）前衣片（见图）(1)止口线：与布边平行。
(2)底边线：与止口线垂直。
(3)上平线：②～③等于衣长72cm，与止口线垂直。
(4)落肩线：③～④B/20＝5.3 cm。
(5)胸围线：④～⑤B/6＋2＝19.7 cm。
(6)腰节线：③～⑥等于前腰节长42 cm。
(7)领口深线：③～⑦定数8cm，或由款式而定。
(8)搭门线：①～⑧搭门宽1.7 cm。
(9)领口宽线：⑧～⑨ B/10－0.5＝10.1 cm。
(10)前肩宽：⑧～⑩ S/2＋0.7＝23，与肩颈点相连，中间凸出0.3cm为肩斜线。
(11)前胸宽：⑧～B/6＋1.5＝19.2cm，在袖窿深2/3处量出，作一直线与胸围线垂直。
(12)前胸围大：⑧～B/3－2（前后差）＋1（省量）＝34.3 cm，作一直线与胸围线垂直，在胸围线上提高4.5 cm。
男装结构设计男西服结构设计
2.制图要点
❖ 款式Ⅰ及款式Ⅱ的后片、袖片结构制图同单排扣驳 领男西服。
❖ 前领宽、前肩宽、前胸围大应从前中心量起，门襟 的重叠分量不计在内。
❖ 前片为方角下摆，底边起翘同一般上衣，前后片摆 缝线应等长。
二、贴袋男西服
1.款式特点及外形
前衣片将三只开袋变化为三只贴袋，其余部 位的结构与单排扣平驳领男西服相同，贴袋男西 服很适宜采用纺面料制图。胸贴袋上可以绣上图 案、标志，作为统一的制服。
西装马甲
三、晨礼服背心结构设计
第四部分 中山装结构设计
❖第一节 中山装结构 ❖第二节 中山装变化款式
中山装结构
国服经典
第一节 中山装结构
一、 中山服款式特点及外型
中山服的领型为小圆角 登翻领，前片四只有盖 贴袋，门襟钉五粒扣， 收胸省；和肋省。后片 为平后背，袖子为圆装 领，毛呢类中山服袖口 开叉，钉三粒装饰扣。
第一部分 比例法绘制西装
第一节 经典男西服结构
❖ 一、男西服款式特点及外型
❖ 单排扣、平驳领男西服是常见 西服基本款式。前衣片大袋为 双嵌线有盖开袋，左胸一只手 巾袋，门襟单排两粒扣，左驳 头有一插花眼，腰节处胸省及 胁省，胁省为通省，圆角下摆， 后片中缝开背缝，腰节以下开 背衩（也可不开衩）。袖型为 圆装袖，袖口处开衩，钉装饰 扣各3粒
一、男西服马夹结构图（比例法）
结 构 图
制图分析
❖ （1）采用上平线后片比前片高2.5~4cm对位。 ❖ （2）西服背心的后背较长，以满足紧腰型款式中
活动的需要。 ❖ （3）为满足活动的需要可加大前、后胸围的借量
以及在侧缝处开叉。 ❖ （4）袖窿可适当加深，以适应内穿服装的需要。 ❖ （5）衣长为前腰节长+15cm左右；胸围放量为8cm
男装原型制作
实验七:男装原型制图1学时实验目的：通过实验，使学生掌握男装原型的立体构成方法、了解原型的结构本质，掌握男装原型的平面制图方法和具体步骤。
实验内容：箱形原型的立体构成、梯形原型的立体构成、前后浮余量的结构要素以及计算、箱形原型（东华原型、文化式原型）的平面制图（制图比例1：1、制图规格按标准体）实验报告：用二百字左右的文字叙述实验要领；立体构成原型的照片；平面制图的原型图实验八:男装衣身结构平衡2学时实验目的：通过实验，使学生掌握男装衣身结构三种平衡方法、了解前浮余量与衣身平衡的内在关系、重点掌握男装衣身结构箱形平衡。
实验内容：用立体构成的方法构成无领无袖的宽松形衣身，用梯形平衡的方法；用立体构成的方法构成无领无袖的较贴体衣身，用梯形—箱形平衡的方法；用立体构成的方法构成无领无袖的贴体衣身，用箱形平衡的方法将三种立体构成的衣身展平后复制成平面图形，观测前后衣身的平衡关系；用原型法构成上述三种衣身结构平衡实验报告：用五百字左右的文字叙述实验要领；立体构成衣身平衡的照片；用原型法构成衣身的平面结构图实验九：典型衣领衣袖结构1学时实验目的：通过实验，使学生掌握翻折领、弯身袖的平面结构制图方法，帮助理解翻折领、弯身袖的平面结构制图原理和重要参数的计算实验内容：用平面构成的方法设计翻折领（有领座）、风帽、拿破仑领以及贴体型西装袖实验报告：用二百字左右的文字叙述实验要领；每一种款式的平面制图（比例1：4），必要时附录典型款式的1：1制图实验十：童装原型制图2学时实验目的：通过实验，使学生掌握童装原型的立体构成方法、了解原型的结构本质，掌握童装原型的平面制图方法和具体步骤。
实验内容：梯形原型的立体构成、前后浮余量的结构要素以及计算、梯形原型（文化式原型）的平面制图（制图比例1：1、制图规格按标准体）实验报告：用二百字左右的文字叙述实验要领；立体构成原型的照片；平面制图的原型图实验十一:童装衣身结构平衡2学时实验目的：通过实验，使学生掌握童装衣身结构两种平衡方法、了解前浮余量与衣身平衡的内在关系、重点掌握童装衣身结构箱—梯形平衡实验内容：用立体构成的方法构成梯形平衡、梯形—箱形平衡，将两种立体构成的衣身展平后复制成平面图形，观测前后衣身的平衡关系实验报告：用二百字左右的文字叙述实验要领；立体构成衣身平衡的照片；用原型法构成衣身的平面结构图实验十二:男装典型款式整体结构10学时实验目的：通过实验，使学生掌握服装整体规格设计的原理和方法，掌握典型男装的衣身结构平衡、衣领结构设计、袖山与袖窿的形状配伍和数量配伍的原理和技术方法，掌握典型下装的结构平衡实验内容：对男立领衬衫、男西装、男夹克、男风衣、男大衣、男裤等各种风格衣身、翻折领结构、圆袖结构的整体规格设计1：4的结构制图、1：1的实样制图、重要部件的裁剪样板和工艺样板的制图、重要部件—前后衣身、袖身的样板缩放（三档S、M、L）、裁剪样板的排料图实验报告：用五百字左右的文字叙述实验要领；典型款式的照片或效果图、设计图、1：5的结构图、工业样板缩放图、裁剪样板排料图实验十三：童装典型款式整体结构6学时实验目的：通过实验，使学生掌握服装整体规格设计的原理和方法，掌握典型童装的衣身结构平衡、衣领结构设计、袖山与袖窿的形状配伍和数量配伍的原理和技术方法，掌握典型下装的结构平衡实验内容：对育克、抽褶的女童衬衫、女童背带裙、男童背带裤、男童西装、男童夹克等款式进行1：4的结构制图、1：1的实样制图、重要部件的裁剪样板和工艺样板的制图、重要部件—前后衣身、袖身的样板缩放（三档S、M、L）、裁剪样板的排料图实验报告：用五百字左右的文字叙述实验要领；典型款式的照片或效果图、设计图、1：5的结构图、工业样板缩放图、裁剪样板排料图实验十四：典型款式裁剪样板5学时实验目的：通过实验，使学生熟悉掌握工业样板裁剪时面、里布的衣身、衣袖、衣领、口袋等部件的裁剪样板制作要求，并掌握方法实验内容：选择男、女装典型款式（男女西装、男夹克、女多分割造型），按照工业生产裁剪样板的技术要求（包括对位记号、标明丝绺方向、加放缝份等技术规定）作成系统地、规范的裁剪样板实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图实验十五:典型款式缝制样板5学时实验目的：通过实验，使学生熟悉掌握成衣缝制时面布的衣身、衣袖、衣领、口袋等部件的缝制样板制作要求，并掌握方法实验内容：选择男、女装典型款式（男女西装、男夹克、女多分割造型），按照成衣缝制样板的技术要求作成系统地、规范的缝制样板实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图实验十六:典型款式样板缩放（手工打板）5学时实验目的：通过实验，使学生掌握男女装系列规格样板生成的原理、技术途径和具体的技术方法实验内容：通过手工操作对女裙、女衬衫、女分割式衣身、女连袖造型、男西装、男夹克、男裤的M档规格样板进行5?4、5?2系列的样板缩放实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图实验十七:典型款式推板（CAD打板）5学时实验目的：通过CAD打板实验，使学生掌握男女装系列规格样板生成的原理、技术途径和具体的技术方法实验内容：通过CAD操作对女裙、女衬衫、女分割式衣身、女连袖造型、男西装、男夹克、男裤的M档规格样板进行5?4、5?2系列的样板缩放实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图。
男西装报告分析
男装工艺制作实习报告实习名称男西服工艺制作男西裤工艺制作实习日期2016-8-29至2016-9-16班级服装设计与工程13-2班姓名薛昊指导教师魏成龙薛煜东史慧一实习目的1.通过学习男装西服西裤制版、缝合等工艺，全面掌握男西服、男西裤工艺制作流程及方法，对工艺流程有完整的组合能力质量标准等方面的实践性内容，能达到自行设计，制定服装生产工艺的目标。
2.在掌握男装西服服装结构设计的基础上，独立完成一套男装西服的打板与缝制，掌握学习男装西服的打板、放缝、排料、裁剪等流程以及附件的装配方法及质量要求，了解此类服装的缝制程序归拔工艺，缝纫以及熨烫方法巩固已学知识。
3.掌握工艺实习报告的撰写规范及方法。
二实习时间及地点时间：2016-8-29至2016-9-16地点：电力大楼五楼三实习设备仪器规格及材料3.1设备仪器规格包缝机、缝纫机、熨斗、粘衬机、裁案、剪刀、制图工具、手针、珠针、画粉、缝纫线、白棉线、3.2材料3.2.1男西裤材料面料、里料，无纺粘合衬，树脂衬，嵌条，拉链，裤钩，缝纫线等辅料。
面料的特点：面料采用羊毛与化纤的混纺织品，具有纯毛面料的属性，布质舒适，立体感强手感好，价格比纯毛面料便宜，洗涤后便于整理，非常适合做服装；里料采用的确良，价格合理、耐磨、做口袋结实不易脱丝，是很好的选择。
3.3.2男西服材料面料，里料，无纺粘合衬，毛麻衬，胸绒，牵条，垫肩，纽扣，熨烫垫布及缝纫线等辅料。
面料的特点：面料采用羊毛与化纤的混纺织品，具有纯毛面料的属性，布质舒适，立体感强手感好，价格比纯毛面料便宜，洗涤后便于整理；里料采用高档美丽绸，较耐磨、穿着舒适。
四实习内容4.1男西裤4.1.1款式设计（款式图正背视）图4-1男西裤正背款式图设计说明：这是一款适合大众的男西裤，腰头有搭门，门襟装拉链，前裤片左右各一个褶，左右各一个斜插袋，后裤片左右各两个省，两个双嵌线口袋。
4.1.2规格尺寸设计（净尺寸及成衣尺寸规格表）表4-1西服裤规格尺寸表单位：c m 部位腰围臀围裤长股上长裤脚口净尺寸78901002443成衣尺寸9010010224434.1.3结构设计（面、里、衬全套毛样板）图4-2男西裤170/78A前后片结构图图4-3男西裤170/78A面料净样板图4-4男西裤170/78A面料毛样板图4-5男西裤170/78A零部件4.1.4排料及裁剪（面、里、衬排料图）面料利用率：面料74.69% 的确良67.52%4.1.5工艺制作男西裤的缝制工艺：1.做后口袋（双嵌线袋）：（1）缝合后片省道，将后片正面相对在反面缉缝，在省尖处处往外拉多缝1cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.2N-0.5、前领深：0.2N、前肩斜
线：15:6、前肩宽：后肩宽-0.5~1、
前胸宽线延长：后背宽-1、前侧缝
线（前胸围大）：B/4；
37
二、男西装结构制图
（二）后片结构制图：
3、后领宽0.5、后肩抬高1、
后袖窿弧线：0.03B、后背收
1后中腰收2后中线底摆收3连
接三点画顺弧线、后袖窿弧
线定点0.045B后侧收2画顺弧
2、袖口
真扣眼+ 手工钉扣+ 撞色设计
一、男装基础知识及规格设置
（三）男西装的配饰
3、领带
领带宽度:根 据领型进行搭 配。大概10公 分宽。
领带的长度: 打领带时，领 带的位置刚好 盖在皮带头上 面最适合。
一、男装基础知识及规格设置
（三）男西装的配饰 3、领结
一、男装基础知识及规格设置
（三）男西装的配饰 4、上衣袋装手帕
2、领型的种类与变化
串口线高低的变化
西服中设计成分最大的是驳领部分。 其中串口线的高低、串口线的斜度、驳领的宽度最能体现西服流行特 征。
串口线斜度的变化
驳领宽度的变化
一、男装基础知识及规格设置
3、门襟及纽扣的变化
一、男装基础知识及规格设置
3、门襟及纽扣的变化
一、男装基础知识及规格设置
39
7、西服纸样前侧缝修 正
二、男西装结构制图
此时前腰省尖在
双嵌线口袋处不平
服，为了使工艺制
作腰腹部平整，而
设计口袋处1.2cm
腰省量。
缝合1.2，为了补
齐1.2量，最佳方法：
上加0.6，下减0.6，
这样前侧线的线条
回更加流畅
40
（四）领片结构制图：
8、平驳领结构线认识
9、平驳领结构制图步骤
4、后开衩设计与变化
一、男装基础知识及规格设置
5、口袋造型设计与变化
一、男装基础知识及规格设置
6、个性化设计
1、对格对条
条纹西装要比纯 色难做，格纹西 装要比条纹难做。 因为好的西装在 口袋处，袖子和 前片后片，肩缝 等各个地方都要 做到对格对条。 完全体现品牌对 品质的要求。
一、男装基础知识及规格设置
线；
（三）前片结构制图：
4、门襟叠门宽2、前领宽0.5、
前肩抬高1、前袖窿弧线：
0.02B+0.5、手巾袋定位
2.5*1.5和大小10*2.5、前腰
低落1、胸腰省定位和大小、
双嵌线袋定位和大小（倾斜
0.8）、前片侧缝收1底摆放
摆3.5、前下摆圆角设计、扣
位定点10；
5、前侧片底摆放2.5、后侧
38
片收1
一、男装基础知识及规格设置
（三）男西装的配饰
1、驳头眼（花眼） 2、袖口钉纽扣 3、领带、领结 4、上衣袋装手帕 5、皮鞋
一、男装基础知识及规格设置
（三）男西装的配饰 1、驳头眼（花眼）
一、男装基础知识及规格设置
（三）男西装的配饰 1、驳头眼（花眼）
一、男装基础知识及规格设置
（三）男西装的配饰
一、男装基础知识及规格设置
6、个性化设计
4、自签名设计
一、男装基础知识及规格设置
问:如何在商场挑选合适的西装?
1、肩 西装的肩部应当与你的肩相称，垫肩不能超出你的肩。 在试衣的时候试试侧身靠墙站着，如果你的胳膊还没贴
到墙时西装的垫肩就已经触到墙了，那么这件西装对你 来说，太大。
2、胸 合身的西装应当是在不拉伸的情况下就能轻松扣上胸前 的扣子。当然，也不能过分的大，西装胸前的扣跟您身 体的距离保持在一拳头之内。 3、背后开衩 身材丰满的男士，需要后背开衩的西装
一、男装基础知识及规格设置
（三）男西装的配饰 5、皮鞋
一、男装基础知识及规格设置
（四）男西装的搭配小知识
1、上下身成套装 2、正式场合：西装+皮鞋 3、西装外口袋外不放杂物 4、西服扣纽法则 5、西装+衬衣的三白法则
二、男西装结构制图 p131 （一）男西装款式特点：
（二）男西装结构制图
基本款男西服 成品规格 (单位:cm）
1、基本线（后中线）、上平线、下 平线（后衣长线：L）、前中线、腰 节线：号/4、臀高线20、后领宽线： 0.2N、后领深：2.5、后肩斜线： 15:5、后肩宽：S/2、后背宽线延长： S/2-2、袖窿深线：0.15B+6、后侧 缝线（后胸围大）：B/4；
2、前片与后片相隔1、前中袖窿线
剪开0.7（劈门2）、前领宽线：
服装结构设计（一）
第五章 男装结构设计
任课教师： 开课学院：
第五章 男装结构设计
2
第五章 男装结构设计
3
第五章 男装结构设计
4
一、男装基础知识及规格设置 p125
（一）男西装
西装是我们日常穿用最为广泛和普遍的服装。 西装分为日常西装、运动西装、休闲西装
一、男装基础知识及规格设置
（二）男西装的分类
一、男装基础知识及规格设置
6、个性化设计
2、面料的选择
一、男装基础知识及规格设置
2、里料的选择
一、男装基础知识及规格设置
6、个性化设计
3、扣子材质 好的西装的纽扣一定用 动物的角质打磨而成的 （少数高档西装因为设 计需要也会实用贝壳扣 或者金属扣）绝对不会 使用塑料扣。这两种扣 子在价格上有着很大的 差别。一颗塑料扣几毛 钱甚至几分钱一颗，而 贵的角质扣一颗就要40 －50人民币。区分方法 也很简单，角质扣因为 是天然材料，所以每颗 扣子都是不一样的。
号型
LSB
N SL
170/88A 75 46 108 40 58 36
二、男西装结构、
SL58
号/4=42.5、0.2N=8、0.15B=16.2、 S/2=23、B/4=27、0.045B=4.86、 0.03B=3.24、0.02B=2.16 （一）男西服框架制图：
1、廓型设计与变化 2、领型的种类与变化 3、门襟及纽扣的变化 4、后开衩设计与变化 5、口袋造型设计与变化 6、个性化设计
一、男装基础知识及规格设置
1、廓型设计与变化
英版：自然，贴体，单排扣； 日版：肩腰正常，单排扣； 欧版：肩宽，收腰 ，双排扣； 美版：宽松，舒适，单排扣 。
一、男装基础知识及规格设置
二、男西装结构制图
6、前腹省省道构成
腹省是男装纸样结构中为处 理腹部突起而采用的一种结构 处理手段，就像女装中处理胸 部突起而必须做胸省一样。
我们根据人体腹部突起的程 度在前衣片腰省以下的底摆适 当折叠掉一定的量（A体型折 量0.7cm、B体型折量1.5cm、 C体型折量2.5cm），最后再 把这个折叠的量转移至袋口线 中，用作腹省。
