板及板筋平法解析
合集下载

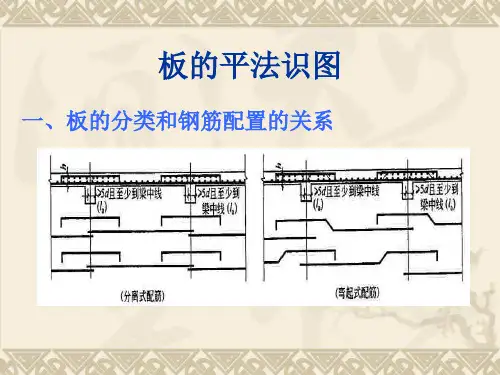

板平法识图
（3）板分布筋和构造筋。与板支座上部非贯 通筋垂直且绑扎在一起的构造钢筋和分布钢 筋，应该由设计者在图中标明。
例如：在结构总说明中或者在楼层结构 平面图中规定板分布和钢筋配置的关系
二、04G101-4图集的板钢筋标注
板钢筋的标注分为集中标注（贯通纵筋）、原位 标注（非贯通纵筋）。
1.集中标注：以“板块”为单位，对于普通楼面 以一跨为一个板块。 内容：板块编号、板厚、贯通纵筋、标高差 （1）板块编号：同一编号板块的类型、板厚、贯通 纵筋均相同，但板面标高、跨度、平面形状、板支 座上部非贯通纵筋可以不同。
（2）板厚注写 h=100 h=80/60
(3) 贯通纵筋
3.原位标注
（2）板支座原位标注实例 1）单侧扣筋实例（单跨布置） 2) 双侧扣筋布置（向支座两侧对称延伸） （向支座两侧非对称延伸）
3）贯通短跨全跨扣筋布置
4）贯穿全悬挑长度扣筋布置
5）弧形支座上扣筋布置：当板支座为弧形， 支座上方非贯通筋程放射状分布时，设计者 应该注明配筋间距的度量位置并加注“放射 分布”四字，必要时补绘平面配筋图。
例如：在结构总说明中或者在楼层结构 平面图中规定板分布和钢筋配置的关系
二、04G101-4图集的板钢筋标注
板钢筋的标注分为集中标注（贯通纵筋）、原位 标注（非贯通纵筋）。
1.集中标注：以“板块”为单位，对于普通楼面 以一跨为一个板块。 内容：板块编号、板厚、贯通纵筋、标高差 （1）板块编号：同一编号板块的类型、板厚、贯通 纵筋均相同，但板面标高、跨度、平面形状、板支 座上部非贯通纵筋可以不同。
（2）板厚注写 h=100 h=80/60
(3) 贯通纵筋
3.原位标注
（2）板支座原位标注实例 1）单侧扣筋实例（单跨布置） 2) 双侧扣筋布置（向支座两侧对称延伸） （向支座两侧非对称延伸）
3）贯通短跨全跨扣筋布置
4）贯穿全悬挑长度扣筋布置
5）弧形支座上扣筋布置：当板支座为弧形， 支座上方非贯通筋程放射状分布时，设计者 应该注明配筋间距的度量位置并加注“放射 分布”四字，必要时补绘平面配筋图。
钢筋平法第四讲(板、楼梯)
二、现浇混凝土板式楼梯基础知识
按标注计算
负筋长度＝锚入长度＋板内净尺寸＋弯折长度 锚固长度La+弯勾 按标注计算
板厚-保护层*2 （板厚-保护层）
板面筋根 数
面筋钢筋根数＝布筋范围÷板筋间距＋1
布筋范围＝净跨－50*2
布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径 ＋右梁角筋1/2直径－板筋间距
板分布筋 长
1、分布筋长度＝轴线（净跨）长度－负筋标注长度 ×2+参差长度×2+弯勾×2
2、分布筋长度＝轴线长度
板分布筋根 数
负筋分布筋根数＝负筋板内净长÷分布筋间距 （向上取整） 负筋分布筋根数＝负筋板内净长÷分布筋间距
+1（向上取整）
温度筋长度
温度筋长度＝轴线长度－负筋标注长度×2＋ 参差长度×2+弯勾×2
温度筋根数
温度筋根数＝（轴线长－负筋标注长）÷温度 筋间距－1
双跨板
钢筋平法基础知识
第四讲 钢筋混凝土板和楼梯
• 11G101-1 包括现浇混凝土框架、剪力 墙、梁、板 • 11G101-2 现浇混凝土板式楼梯
一、有梁楼盖平法基础知识
• 板中钢筋的种类主要有：板 底受力钢筋、负筋、分布钢 筋（如下图）
本套图纸中：
板
多跨板钢筋连接构造：
板的平法标注
钢筋长度＝净跨+伸进长度*2+6.25d*2
钢筋长度＝净跨+伸进长度*2
伸进长度＝按上图计算
钢筋长度＝净跨+伸进长度*2
伸进长度＝按上图计算
底板钢筋根数＝布筋范围÷板筋间距＋1
布筋范围＝净跨－50*2
布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径 ＋右梁筋根数＝（轴线长－负筋标注长）÷温度 筋间距－1
钢筋平法讲解
钢筋平法
2023
平法？ 1、表达方式。 设计依据。
1
制图规则标准化，结构设计图纸数字化、符号化。
2
结构构造标准化，构造详图形象化、直观化，施工易懂、易操作。
3
分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念。
4
监理方便，可以实现高效率地对所有构件逐一进行全面质量检查。
下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固LaE (且≥0.5Hc+5d)
下部不伸入支座钢筋
计算公式： 框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固+搭接
拉筋
混凝土结构的环境类别、保护层的最小厚度
梁
梁的平面注写方式
梁中常见钢筋形式
梁钢筋：
钢筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋
跨中钢筋
跨中钢筋
关于平法的识图及配筋构造
计算公式:
上部贯通筋
01
03
02
计算公式 拉筋长度＝ 梁宽-2*保护层+2*11.9d+2*d
11.9d的推导
1
2
3
4
5
6
计算公式：
吊筋和次梁加筋
01
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50
02
框梁高度>800mm a=60度
03
2023
平法？ 1、表达方式。 设计依据。
1
制图规则标准化，结构设计图纸数字化、符号化。
2
结构构造标准化，构造详图形象化、直观化，施工易懂、易操作。
3
分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念。
4
监理方便，可以实现高效率地对所有构件逐一进行全面质量检查。
下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固LaE (且≥0.5Hc+5d)
下部不伸入支座钢筋
计算公式： 框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固+搭接
拉筋
混凝土结构的环境类别、保护层的最小厚度
梁
梁的平面注写方式
梁中常见钢筋形式
梁钢筋：
钢筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋
跨中钢筋
跨中钢筋
关于平法的识图及配筋构造
计算公式:
上部贯通筋
01
03
02
计算公式 拉筋长度＝ 梁宽-2*保护层+2*11.9d+2*d
11.9d的推导
1
2
3
4
5
6
计算公式：
吊筋和次梁加筋
01
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50
02
框梁高度>800mm a=60度
03
(12)板的平法配筋图(五)
相同的地方： 1、板的表示相同（LB、WB、XB符号相同；板厚表示相同；） 2、负筋写法一致（××@××，距离表示方式一致） 3、相同的板和钢筋信息，可以参照；
2、简单识图
平法中板钢筋的构成
3、识图实训
识图实训：（绿皮图纸P21） 1、图中分布筋信息是怎样的？
2、B：X&Y ø 10@150，请说明含义，并绘制示意图。
3.4.7 板的平法配筋图（5）
板的平法配筋图表示方法
1、规则学习：比较不同（传统标注、平法标注） 2、简单识图 3、识图实训
1、规则学习
不同的地方： 1、钢筋的示意符号不同（传统标注：带弯钩；平法标注： 不带弯钩；） 2、受力钢筋表示不同
（传统标注：写在钢筋上方，同负筋；平法标注：集中 注写，且有方向X、Y之分；底筋B和面筋T之分； ）
3、A、C×①、②区域，试说明全部的钢筋类型和对 应信息。格式如下： 受力筋： 负筋：
4、C、D×③、④区域，试说明全部的钢筋类型和对 应信息。格式如下： 受力筋：制： P19 3.450板平法施工图
2、简单识图
平法中板钢筋的构成
3、识图实训
识图实训：（绿皮图纸P21） 1、图中分布筋信息是怎样的？
2、B：X&Y ø 10@150，请说明含义，并绘制示意图。
3.4.7 板的平法配筋图（5）
板的平法配筋图表示方法
1、规则学习：比较不同（传统标注、平法标注） 2、简单识图 3、识图实训
1、规则学习
不同的地方： 1、钢筋的示意符号不同（传统标注：带弯钩；平法标注： 不带弯钩；） 2、受力钢筋表示不同
（传统标注：写在钢筋上方，同负筋；平法标注：集中 注写，且有方向X、Y之分；底筋B和面筋T之分； ）
3、A、C×①、②区域，试说明全部的钢筋类型和对 应信息。格式如下： 受力筋： 负筋：
4、C、D×③、④区域，试说明全部的钢筋类型和对 应信息。格式如下： 受力筋：制： P19 3.450板平法施工图
平法知识--板
• 4、当在某些板内配置有构造钢筋时，则X向以 Xc，Y向以Yc打头注写(例如：纯悬挑板的下部)；
有梁板配筋原位示例
LB5 h=150 B: XΦ10@135
YΦ10@110
LB4 h=80 B: X&YΦ8@150 T: XΦ8@150
XB2 h=120/80 B:XcΦ8@200;YcΦ8@200 T: XΦ8@200
➢ 板内受力钢筋计算 ➢ 板内负筋及负筋分布筋计算 ➢ 遇到板洞或异型板 ➢ 列式复杂、计算过程难 ➢ 。。。。。。
作业
• 计算首层2轴~3轴，C轴~D轴之间的板钢筋
谢谢大家！
✓ 长度=轴线(净跨)长度-负筋标注长度*2+搭接长度*2+弯勾*2 ✓ 根数＝布筋范围1/间距(向上取整)+布筋范围2/间距(向上取整) ✓ 根数＝布筋范围1/间距(向上取整)+布筋范围2/间距(向上取
整)+1
练习
• 负筋分布筋长度、个数 （首层 1~2轴与A~B轴相交处板3#、7#、6#）
平法原则计算板钢筋量难点
• 4、对线段画至对边贯通全跨或贯通全悬挑长度的 上部通长筋，贯通全跨或延伸至全悬挑一侧的长度 不注，只注明非贯通筋另一侧的延伸长度值；
板内钢筋类型
板内钢筋
受力筋
面筋 底 筋（中间层钢筋）
负筋
边支座负筋 中间支座负筋
负筋布筋
板钢筋端支座构造
板钢筋构造
练习
• 首层板受力筋长度、个数（LB1）
✓ 方式一：分布筋根数＝负筋板内净长÷分布筋间距 ✓ 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
板负筋的分布筋计算
➢ 端支座负筋的分布筋长度计算
✓ 方式一：分布筋和负筋搭接150mm ✓ 方式二：分布筋长度＝轴线长度 ✓ 方式三：分布筋长度＝按照负筋布置范围计算
有梁板配筋原位示例
LB5 h=150 B: XΦ10@135
YΦ10@110
LB4 h=80 B: X&YΦ8@150 T: XΦ8@150
XB2 h=120/80 B:XcΦ8@200;YcΦ8@200 T: XΦ8@200
➢ 板内受力钢筋计算 ➢ 板内负筋及负筋分布筋计算 ➢ 遇到板洞或异型板 ➢ 列式复杂、计算过程难 ➢ 。。。。。。
作业
• 计算首层2轴~3轴，C轴~D轴之间的板钢筋
谢谢大家！
✓ 长度=轴线(净跨)长度-负筋标注长度*2+搭接长度*2+弯勾*2 ✓ 根数＝布筋范围1/间距(向上取整)+布筋范围2/间距(向上取整) ✓ 根数＝布筋范围1/间距(向上取整)+布筋范围2/间距(向上取
整)+1
练习
• 负筋分布筋长度、个数 （首层 1~2轴与A~B轴相交处板3#、7#、6#）
平法原则计算板钢筋量难点
• 4、对线段画至对边贯通全跨或贯通全悬挑长度的 上部通长筋，贯通全跨或延伸至全悬挑一侧的长度 不注，只注明非贯通筋另一侧的延伸长度值；
板内钢筋类型
板内钢筋
受力筋
面筋 底 筋（中间层钢筋）
负筋
边支座负筋 中间支座负筋
负筋布筋
板钢筋端支座构造
板钢筋构造
练习
• 首层板受力筋长度、个数（LB1）
✓ 方式一：分布筋根数＝负筋板内净长÷分布筋间距 ✓ 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
板负筋的分布筋计算
➢ 端支座负筋的分布筋长度计算
✓ 方式一：分布筋和负筋搭接150mm ✓ 方式二：分布筋长度＝轴线长度 ✓ 方式三：分布筋长度＝按照负筋布置范围计算
钢筋平法讲解PPT课件
验收标准
钢筋安装完成后，应按照相关规范进行验收，包括外观检查、尺寸偏差检查、力学性能检测等。
钢筋平法在工程中的
05
应用实例
梁板类构件的钢筋平法应用
梁的平面表示方法
包括集中标注和原位标注两种方 式，集中标注表达梁的通用数值，
原位标注表达梁的特殊数值。
板的平面表示方法
采用平面注写方式，包括板块集 中标注和板支座原位标注两种方
包括约束边缘构件和构造边缘构件两种类型，具体构造要求根据抗震等
级和轴压比确定。
基础类构件的钢筋平法应用
独立基础的平面表示方法
01
采用平面注写方式，包括独立基础集中标注和独立基础原位标
注两种方式。
条形基础的平面表示方法
02
采用截面注写方式或列表注写方式，具体表达内容包括基础底
面标高、基础顶面标高、基础截面尺寸等。
钢筋平法讲解ppt课件
contents
目录
• 钢筋平法概述 • 钢筋平法基本原理 • 钢筋平法识图与标注 • 钢筋加工与安装工艺 • 钢筋平法在工程中的应用实例 • 钢筋平法的质量控制与安全防护措施
钢筋平法概述
01
定义与作用
定义
钢筋平法是一种简化的钢筋结构 表示方法，通过平面图纸表达钢 筋在构件中的布置、形状、数量 和规格等信息。
钢筋的剪切性能
钢筋在剪切作用下，断口呈斜截面， 剪切强度与钢筋的直径和材质有关。
钢筋与混凝土的粘结机理
化学胶结力
混凝土中的水泥凝胶与钢 筋表面的氧化物发生化学 反应，形成化学键，产生 胶结力。
摩擦力
混凝土收缩时对钢筋产生 径向压力，使钢筋与混凝 土之间产生摩擦力。
机械咬合力
钢筋表面凹凸不平，与混 凝土之间产生机械咬合作 用。
钢筋安装完成后，应按照相关规范进行验收，包括外观检查、尺寸偏差检查、力学性能检测等。
钢筋平法在工程中的
05
应用实例
梁板类构件的钢筋平法应用
梁的平面表示方法
包括集中标注和原位标注两种方 式，集中标注表达梁的通用数值，
原位标注表达梁的特殊数值。
板的平面表示方法
采用平面注写方式，包括板块集 中标注和板支座原位标注两种方
包括约束边缘构件和构造边缘构件两种类型，具体构造要求根据抗震等
级和轴压比确定。
基础类构件的钢筋平法应用
独立基础的平面表示方法
01
采用平面注写方式，包括独立基础集中标注和独立基础原位标
注两种方式。
条形基础的平面表示方法
02
采用截面注写方式或列表注写方式，具体表达内容包括基础底
面标高、基础顶面标高、基础截面尺寸等。
钢筋平法讲解ppt课件
contents
目录
• 钢筋平法概述 • 钢筋平法基本原理 • 钢筋平法识图与标注 • 钢筋加工与安装工艺 • 钢筋平法在工程中的应用实例 • 钢筋平法的质量控制与安全防护措施
钢筋平法概述
01
定义与作用
定义
钢筋平法是一种简化的钢筋结构 表示方法，通过平面图纸表达钢 筋在构件中的布置、形状、数量 和规格等信息。
钢筋的剪切性能
钢筋在剪切作用下，断口呈斜截面， 剪切强度与钢筋的直径和材质有关。
钢筋与混凝土的粘结机理
化学胶结力
混凝土中的水泥凝胶与钢 筋表面的氧化物发生化学 反应，形成化学键，产生 胶结力。
摩擦力
混凝土收缩时对钢筋产生 径向压力，使钢筋与混凝 土之间产生摩擦力。
机械咬合力
钢筋表面凹凸不平，与混 凝土之间产生机械咬合作 用。
8.板钢筋平法
269李
• 4. 附加钢筋 (角部附加放射筋、洞口附加钢筋) • 5. 撑脚钢筋 (双层钢筋时支撑上下层)
单层双向钢骨架
一般情况下当板厚大于150时，最好双向满 布，或者考虑温度应力时，上铁也要配通 长钢筋 支座的负筋根据计算，当通长钢筋不够时， 在支座设附加筋就行。
三、板的平法标注方法
实例计算
• • • • • •
X：钢筋长度＝净跨+端支座锚固*2+弯钩 =3600-300+2MAX（梁中心线，5D）+2*6.25D = 3600-300+2MAX（150，5*10）+2*6.25*10 = 3600-300+150*2+2*6.25*10=3725 根数=（布筋范围-钢筋起步距离）÷板筋间距＋1 =(6000-300-50*2)/100+1=57根
2号支座负筋短筋计算：长度公式=平直段长度+两端弯 折 =1200+2*（120-15） =141 根数：公式=（布置范围净长-两端起步距离-丁字相交 处的梁宽）/间距+1 ( 起步距离:1/2钢筋间距) =300/200+1=3根
李266 8-1-9
原位标注按梁跨布置：应包括钢筋编号、配筋信息、连续布置的跨数、自支座中心 向跨内的延伸长度，以及是否横向布置到梁的悬挑端。（XXA）表示一端悬挑， （XXB）表示两端悬挑 应在配置相同跨的第一跨标注
延伸长度是指自支座中心线向跨内的延伸长度 当支座两侧对称时，延伸长度只需注写在一侧，当支座两 侧不对称时，分别注写两侧的延伸长度
集中标注
集中标注按板块划分包括板编号、板厚、配 筋三项必注内容 板编号——代号+序号 LB：楼板 WB：屋面板 YXB：延伸悬挑板 XB：纯悬挑板 板厚注写为h=XXXX，
梁柱板钢筋平法标注图解(详细讲解版)
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
《钢筋平法讲解》课件
高强度钢筋
高强度钢筋具有更高的屈服强度和抗拉强度，能够减少钢材的使用 量，降低结构自重，提高结构安全性。
耐腐蚀钢筋
通过表面处理或合金元素添加等方法，使钢筋具有更好的耐腐蚀性 能，延长使用寿命，降低维护成本。
热轧带肋钢筋
热轧带肋钢筋具有更高的粘结锚固性能，能够提高混凝土结构的承载 能力和抗震性能。
钢筋施工工艺的改进与创新
钢筋加工
01
按照图纸要求，对钢筋进行切割、弯曲、调直等加工，确保钢
筋尺寸和形状符合设计要求。
钢筋安装
02
根据施工图纸，正确安装钢筋的位置、间距和数量，确保满足
结构的承载力和稳定性要求。
钢筋焊接与连接
03
采用合适的焊接或机械连接方式，确保钢筋之间的可靠连接，
提高结构的整体性。
钢筋施工的质量检测与验收
BIM技术的应用
通过建立建筑信息模型（BIM），实现钢筋平法的数字化管理和协同设
计，提高设计效率和准确性。
02
智能化设计软件的开发
利用人工智能和机器学习技术，开发能够自动优化钢筋平法的智能化设
计软件。
03
数字化监测与控制技术的应用
利用物联网和传感器技术，对钢筋施工过程进行实时监测和智能控制，
确保施工质量。
平法钢筋图的识读方法
了解图纸目录和说明
在开始识读平法钢筋图之前，应先了解图纸的目录和说明，了解 图纸的内容和用途。
分析图纸内容
根据图纸目录和说明，分析图纸中的各个部分，包括基础、柱、梁 、板等，了解各部分的钢筋配置和构造。
结合规范和图集
在识读平法钢筋图时，应结合相关的规范和图集，了解钢筋的规格 、间距、锚固长度等参数。
04 钢筋平法计算
高强度钢筋具有更高的屈服强度和抗拉强度，能够减少钢材的使用 量，降低结构自重，提高结构安全性。
耐腐蚀钢筋
通过表面处理或合金元素添加等方法，使钢筋具有更好的耐腐蚀性 能，延长使用寿命，降低维护成本。
热轧带肋钢筋
热轧带肋钢筋具有更高的粘结锚固性能，能够提高混凝土结构的承载 能力和抗震性能。
钢筋施工工艺的改进与创新
钢筋加工
01
按照图纸要求，对钢筋进行切割、弯曲、调直等加工，确保钢
筋尺寸和形状符合设计要求。
钢筋安装
02
根据施工图纸，正确安装钢筋的位置、间距和数量，确保满足
结构的承载力和稳定性要求。
钢筋焊接与连接
03
采用合适的焊接或机械连接方式，确保钢筋之间的可靠连接，
提高结构的整体性。
钢筋施工的质量检测与验收
BIM技术的应用
通过建立建筑信息模型（BIM），实现钢筋平法的数字化管理和协同设
计，提高设计效率和准确性。
02
智能化设计软件的开发
利用人工智能和机器学习技术，开发能够自动优化钢筋平法的智能化设
计软件。
03
数字化监测与控制技术的应用
利用物联网和传感器技术，对钢筋施工过程进行实时监测和智能控制，
确保施工质量。
平法钢筋图的识读方法
了解图纸目录和说明
在开始识读平法钢筋图之前，应先了解图纸的目录和说明，了解 图纸的内容和用途。
分析图纸内容
根据图纸目录和说明，分析图纸中的各个部分，包括基础、柱、梁 、板等，了解各部分的钢筋配置和构造。
结合规范和图集
在识读平法钢筋图时，应结合相关的规范和图集，了解钢筋的规格 、间距、锚固长度等参数。
04 钢筋平法计算
钢筋平法讲解
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
14.4 钢筋平法(板)
3、分布筋计算
端支座负筋的分布筋根数计算
分布筋根数＝（负筋板内净长-1/2分布筋间距）÷分布筋间距＋1
2、板负筋计算
中间支座负筋的分布筋计算
搭接长度
搭接长度
根数＝（布筋范围1-1/2分布筋间距）/分布筋间距(向上取整)+1+ （布筋 范围2-1/2分布筋间距）/分布筋间距(向上取整)+1
1、集中标注的内容
包含编号、板厚、配筋三项必注内容。
2、板构件代号
LB:楼板 挑板 WB:屋面板 YXB：延伸悬挑板 XB：纯悬
3、贯通筋识图
当板顶部钢筋只有X向贯通筋时，Y向钢筋通过分布筋连接起来。
3、原位标注
原位标注的顶部非贯通筋， 包括钢筋编号、配筋信息、 连续布置的跨数、自支座 中心线向跨内的延伸长度。
学什么？
板分类、不同类型板的概念及作用 板的平法标注原则及识读原则 板内布筋分析及各类板节点分析
板块编号
板类型 楼面板 屋面板 纯悬挑板 代号 LB WB XB 序号 xx xx xx
XB1 XB1
悬挑板1
悬挑板2
楼板的钢筋计算
1. 2. 3.
4.
5.
6.
受力筋 (底筋、面筋） 支座负筋 分布筋 （构造筋） 温度筋 附加钢筋 (角部附加放射筋、洞口附加钢筋) 措施钢筋（撑脚钢筋）
板端负筋长度＝锚入长度＋板内净尺寸＋弯折长度
(h-2a)
中间支座负筋长度的计算
中间支座负筋长度： L= 跨内延伸长度+2x弯折长度（h –2a）
2、板负筋计算
板负筋的根数计算
3、分布筋计算
端支座负筋的分布筋长度计算
板平法施工图知识解析PPT-板钢筋计算
第三节 板平法施工图知识解析
• 3.4钢筋工程量计算方法
3.4.1板下部钢筋量计算方法
1）锚固长度取值
板端支座为 框架梁、剪力墙、
圈梁
板下部钢筋锚入支座 内容的锚固长度取 max（5d，0.5×支座宽度）
板端支座 为砌体墙
锚固长度取max（120，板厚h）
第三节 板平法施工图知识解析
• 3.4钢筋工程量计算方法
长度 悬挑板长度 板保护层 （2 2 弯钩长度）
根数
悬挑板净跨长度 - 板保护层 上部分布钢筋间距
第三节 板平法施工图知识解析
• 3.4钢筋工程量计算方法
3.4.3纯悬挑板的钢筋计算方法
2）纯悬挑板下部钢筋计算 纯悬挑板下部构造钢筋长度与根数计算：
长度 悬挑板长度 保护层 max0.5支座宽度，12d 弯钩长度 2
3.4.1板下部钢筋量计算方法
2）弯钩长度取值
当板下部钢筋采用HPB235级钢筋时，钢筋端头需有180°弯 钩，计算钢筋时应将钢筋的弯钩长度计算在内；
其他等级钢筋不需设弯钩。
3）布筋范围
Ⅰ.50mm、
板筋布置在板带净跨内两边空出距离：
Ⅱ.板保护层 Ⅲ.根据梁角筋与板间
距详细计算
第三节 板平法施工图知识解析
2）板端中间支座非贯通钢筋中的分布钢筋 分布钢筋中的长度取值和布置范围 ：
长度取值：
分布钢筋与左右的非贯通钢筋搭接，搭接长度 为150mm。
布置范围 ：
分布钢筋的布置范围是非贯通钢筋净长范围， 即自支座边缘算起到非贯通筋水平段长度。
第三节 板平法施工图知识解析
• 3.4钢筋工程量计算方法
3.4.3纯悬挑板的钢筋计算方法
混凝土强度等级C25，二级抗 震等级。
板的钢筋平法算量
⑤号筋计算图
长度＝弯勾+锚入长度+水平长度+板厚-保护层×2+5d+搭接
长度×搭接个数（8m一个搭接，向下取整）
长度=6.25d+24d+50+3600*2+1850-15+120-15*2+5d+1*1.2*24d 根数=(6150-50*2)/200+1
④号筋计算图
长度＝净跨＋锚固长度×2＋弯勾×2
端支座负筋根数计算图
同板底钢筋根数计算公式
2）端支座负筋分布筋的计算
负筋分布筋长度计算
分布筋长度＝轴线长度－两侧负筋标注长度＋150×2（不需弯勾） ＝净跨－两侧负筋板内净长＋150×2（不需弯勾）
负筋分布筋根数计算
负筋分布筋根数计算图 分布筋根数＝（负筋板内净长-50）÷分布筋间距+1
3）中间支座负筋、分布筋的计算
3）中间支座负筋、分布筋的计算 4）温度筋的计算
1）板底钢筋长度的计算
与板支座有关
长度＝净跨+左伸进长度+右伸进长度+6.25d×2 （注：圆钢须带弯钩，螺纹钢不需要）
板底支座
伸进长度＝max(支座宽/2，5d)
伸进长度＝max(板厚,120)
2）板底钢筋根数的计算
第 一 根 钢 筋 距 梁 角 筋 为
第四章 板的平法算量
底筋：x方向，y方向
端支座面筋：负筋（扣筋、盖筋、盖铁），分布筋
中间支座面筋：负筋，分布筋
温度筋：x方向，y方向
马凳
垫块
第四章 板的平法算量
一、板的平面表示方法
1、板的分类与编号 2、板的表示方法 3、板的平法标注 （1）集中标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中间支座的钢筋构造
一． 上部非贯通筋：向跨内延伸长度详设计标注
二． 贯通纵筋，第一根钢筋距梁边也可以为50mm（12G9011）
板上部非贯通筋（扣筋）
一． 支座钢筋和跨板负筋 二． 弯折（腿长）扣一个保护层：保护层保护一个面或者
一条线。 三． 相邻两跨间的梁（墙）上不布置非贯通筋
四． 分布筋：非贯通筋延伸长度区域
跨板负筋合并计算
一． 同一板块跨板负筋配筋相同，可以合并计算， 即由单跨变成了双跨，注意两跨交界梁处的钢 筋（单侧跨板负筋/负筋）
二． 对于一些跨度非常小，往往不标注跨数，也称 之为最大区域布筋
这两负筋是什么意思
一．超过了双向了！设计院画重了
某支座段处少了非贯通筋
一．看镜像处如何标注；
二．同板块同方向处的支座钢筋，由双侧伸 出段变成了单侧伸出段；由跨板负筋变 成支座钢筋
双层双向
一． 贯通筋：底筋 和负筋，斜线即为布置区域的对 角线
挑板
一． 延伸悬挑板和纯悬挑 板
二． 分布钢筋的根数一般 直接数钢筋横断个数
三． 延伸悬挑板的延伸钢 筋和板块内的跨板负 筋/底筋/负筋联系起来 计算
屋面板和转化层板
一．一般为双层双向，多文字说明 二．钢筋线注
集中标注贯通筋，原位标注非贯通筋
非贯通钢筋和分布筋P94
一．分布筋是构造钢筋，拐角处必须布置一 根分布筋。
抗裂钢筋 温度钢筋P94
一．由设计者确定是否要设置
板其他
一．悬挑板XB 折板配筋 P95 二．板加腋 局部升降板P99-100 三．板开洞P101-102
悬挑板阳角放射筋P103
一．13G101-11 5-10
板翻边FB P50
四． 往往依据钢筋线的端部分别的看贯通筋和跨板负筋跨过 的板块，非贯通筋跨过的支座段
五． 一些非常小的板块上某个方向没有钢筋线而相邻的有， 此时往往依据框架主梁来划分“板块”了，即他们相同 配筋
六． 楼面板或者屋面板不超过双层双向，即底筋不超过双向 ，面筋（跨板负筋和负筋）不超过双向，除非有特别说 明。
一．X Y向：对楼 面板和屋面板 双向贯通
支座钢筋（非贯通筋）
一．端支座
支座钢筋（非贯通筋）
一．中间支座
跨板负筋
一．单板跨板负筋:相当于贯通筋（负筋）和 支座钢筋的组合体
板的配筋方式
一．分离式配筋和弯起式配筋
板的分类
一． 施工方法：现浇板 预制板 二． 力学特征：悬臂板 楼板
悬臂板是一面支承的板，如挑檐板、阳台板 、雨篷板 楼板是两面支承或四面支承的板 三、从配筋特点来划分
注写（当板块上部不设贯通纵筋时则不注）
板块配筋
一．双向板的配筋（单层布筋）：板的上部未配置 贯通纵筋—板的周边需要布置非贯通筋
二．双向贯通布筋： 即双层双向钢筋，一般需要配置马镫钢筋（角 撑）
板支座原位标注
一．板支座上部非贯通筋（扣筋）和纯悬挑 板上部受力钢筋
上部非贯通筋特殊情况P40
一． 板支座上部非贯通筋与贯通筋并存：负筋和支座钢筋
不同种类板的钢筋配置
图集板块集中标注
一． 图集中的集中标注以“板块”为单位。对于普 通楼面，两向均以一跨为一板块
二． 集中标注：板块编号 板厚 贯通纵筋，以及板 面标高不同时的标高高差
三． 同一编号板块的类型 板厚和贯通纵筋相同，但 是板面标高、跨度、平面形状及板支座上部非 贯通筋可以不同
四． 板厚注写 h=100 h=80/60 五． 贯通纵筋 按板块的下部纵筋和上部纵筋分别
配筋表 代号等文字说明
一．传统制图，平面图纸上会有大量的文字说明 需要认真的读懂
非贯通筋的跨数
一． 以一个梁段或者墙段为一跨（垂直于两平行梁之间的最小区 域段）
二． 板面高度不一致，一般需要分别标注，即不连通
三． 有跨板负筋的区域没有分布筋
一板块跨板负筋和负筋并存
一． 优先划分跨板负筋的区域(即跨板的那部分） ，其余的为负筋区域（不是整个板块了）
二． 上部非贯通筋与邻跨上部贯通纵筋并存
负筋和支座钢筋并存，隔一布一
一．支座钢筋很多时候标注为：加强钢筋 二．相应的板块还有分布筋吗？
传统制图的识图方法
一． 需要读懂平面图上的文字说明
二． 任何一个最小的楼面或者屋面板块至少有双向贯通的底 筋；
三． 任何一个楼面板块没有负筋和跨板负筋时，它的四周至 少有非贯通筋（支座钢筋或者跨板负筋的伸出段）
一．上翻边和下翻边
无梁楼盖
一． 无梁楼盖的板平法标注规则，同样适用于地下室内无 梁楼盖的平法施工图设计
二． 无梁楼盖是板直接支撑在柱上面，为了加大柱顶部的 支撑面积，所以在柱顶部设置了“柱帽”
板带
一．所谓板带，就是把无梁楼盖板，沿着一 定方向平行切开成若干条带子，沿X方向 进行划分的板带，称之为X方向板带，沿 Y方向进行划分的板带，称之为Y方向板 带
一．大的工程或者复杂工程除了板配筋图外 ，往往还有结构布置图，需要两者结合 起来看。
板计算项目
一．底筋(B)即下部纵筋，上部纵筋(T)即负筋 ，都为贯通钢筋.支座负筋分支座钢筋和 跨板负筋，为非贯通筋
板的钢筋构造 P92
端部支座的钢筋构造
一．当端支座为梁：
中间支座的钢筋构造
一．下部纵筋：横跨一个整跨或者几个整跨
四、有梁楼盖板
一．以梁为支座的楼面和屋面板平法施工图 设计
二．集中标注 原位标注 三．板块编号
平法制图 传统制图
一．板及板筋图很多 时候有大量的文 字说明
立体示意图
GB/T 50105-2010 建筑结构制图标准
一．钢筋画法
平法识图
一．集中标注：贯 通钢筋
二．原位标注：上 部非贯通钢筋
底筋
楼面作为一个板块
依据钢筋线划分板块
一．找大放小，根据不同方向的钢筋线的端 部和主梁的位置来划分，例如横向负筋
底部和顶部加强筋P101-102
一．文字说明,或者图形标 志，
二．一般隔墙下无梁往往要 加底部加强筋，计算方 法同底筋
三．有的图纸在水电管处要 加附加板顶钢筋
四．板洞P101-102
结构布置图
